PL 1. INFORMACJE OGÓLNE ORAZ INSTRUKCJA UŻYTKOWANIA

Urządzenie zostało zaprojektowane i wyprodukowane wedle norm:

• EN 60 335-1 oraz EN 60 335-2-6 (elektryka) plus zmiany.

Urządzenie jest zgodne z wymogami opisanymi w powyższych normach europejskich,

• CE 2006/95 dotyczące bezpieczeństwa elektrycznego (BT),
• CEE 89/336 + 92/31 + 93/68 dotyczące zakłóceń elektromagnetycznych (EMC).

na etykiecie znamionowej i na opakowaniu znajduje się

oznakowanie.

Akcesoria piekarnika, które mogą mieć kontakt z produktami spożywczymi zostały wykonane z materiałów zgodnych z normą CEE 89/109 z 21.12.1988.

Produkt ten jest zgodny z Dyrektywą EU 2002/96/EC.

Symbol przekreślonego kosza, przedstawiony na urządzeniu oznacza, że wyrób po zakończeniu swojego okresu użyteczności, musi być wyrzucony oddzielnie od zwykłych odpadów domowych, należy go oddać do centrum przetwarzania urządzeń elektrycznych i elektronicznych lub do sprzedawcy z chwilą zakupu nowego urządzenia.

Użytkownik odpowiedzialny jest za oddanie urządzenia, po zakończeniu jego okresu użyteczności, do odpowiedniego punktu przetwarzania surowców wtórnych, w przeciwnym wypadku może być ukarany w sposób przewidziany przez prawo.

Oddanie urządzenia do odpowiedniego punktu powoduje, że materiały użyte do jego produkcji zostaną powtórnie przetworzone i ograniczona zostanie dewastacja środowiska naturalnego i także zdrowia oraz do odzyskania surowców, z których urządzenie zostało wykonane.

Po bardziej szczegółowe wiadomości dotyczące dostępnych systemów zbierania odpadów, proszę zwrócić się do lokalnego punktu utylizacji odpadów lub do sklepu, w którym urządzenie zostało nabyte. Producenci i importerzy są odpowiedzialni za recykling, przetwarzanie oraz utylizację urządzenia, bezpośrednio bądź uczestnicząc w systemie zbiorowej utylizacji odpadów.

1. INFORMACJE OGÓLNE ORAZ INSTRUKCJA UŻYTKOWANIA

Szanowni Klienci,

Serdecznie dziękujemy za zakupienie naszego produktu. Możemy zapewnić, że jest to produkt nowoczesny, funkcjonalny i praktyczny, skonstruowany z materiałów najlepszej jakości, spełniający Państwa oczekiwania. Użytkowanie tego nowoczesnego urządzenia jest niezmiernie proste, jednak, aby otrzymać optymalne rezultaty, należy zapoznać się poniższą instrukcją obsługi.

Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane nieprawidłową instalacją lub błędnym użytkowaniem urządzenia.

Użytkowanie urządzenia jest proste, jednakże przed rozpoczęciem instalacji oraz podłączenia do sieci prosimy o dokładne zapoznanie się z poniższą instrukcją. Instrukcja pomoże Państwu w prawidłowej instalacji, użytkowaniu oraz konserwacji. Prosimy o zachowanie poniższej instrukcji przez cały okres użytkowania urządzenia.

• Instalacja oraz wszelkie interwencje serwisowe mogą być przeprowadzane wyłącznie przez uprawnionego przedstawiciela serwisu.
• Urządzenie przeznaczone jest do użytku domowego wedle swojego przeznaczenia. Jakiekolwiek inne użytkowanie jest zabronione.
• Producent nie ponosi odpowiedzialności za wady powstałe wskutek nieprawidłowej instalacji, wadliwego użytkowania oraz niewłaściwej konserwacji.
• Urządzenie musi być uziemione lub zerowane. Podłączenie do sieci elektrycznej powinno być przeprowadzone przez uprawnionego przedstawiciela serwisu, zgodnie z obowiązującymi przepisami bezpieczeństwa.

• Przed przystąpieniem do podłączenia do sieci należy sprawdzić, czy dane zawarte na tabliczce znamionowej są zgodne z parametrami sieci zasilającej w Państwa mieszkaniu.(część 5 - CHARAKTERYSTYKA TECHNICZNA).

• Po rozpakowaniu urządzenia należy upewnić się czy posiadacie Państwo wszystkie części. W razie jakiekolwiek wątpliwości prosimy o zgłoszenie się do autoryzowanego przedstawiciela.

• Nie wolno dotykać włączonego urządzenia mając mokre lub wilgotne dłonie.
• Nie należy ciągnąć za kabel zasilający w celu wyłączenia urządzenia z sieci.
• Nie należy narażać urządzenia na wpływ czynników atmosferycznych ( deszcz, słońce...).
• Urządzenie przeznaczone jest do użytkowania wyłącznie przez osoby dorosłe. Nie należy pozwalać, aby dzieci bawiły się nim lub dotykały elementów regulacyjnych.
• Przed pierwszym użytkowaniem piekarnika wskazane jest rozgrzanie go przy drzwiczkach zamkniętych do maksymalnej temperatury przez około 1 godzinę. Pozwoli to zlikwidować przykry zapach pochodzący z wygrzewającej się po raz pierwszy izolacji.
• Podczas użytkowania szyba oraz części zewnętrzne urządzenia mogą być gorące, prosimy o niedopuszczanie dzieci do urządzenia.
• Prosimy o utrzymywanie urządzenia w czystości. Zanieczyszczenia i resztki jedzenia mogą spowodować niebezpieczeństwo pożaru.
• Niedozwolone jest magazynowanie w piekarniku zbebnych rzeczy podczas jego nieużytkowania.
• Prosimy o upewnienie się czy inne kable zasilające lub wtyczki nie znajdują się w pobliżu gorących części piekarnika.
• Po zakończeniu użytkowania piekarnika prosimy o upewnienie się czy wszystkie pokrętła regulacyjne są w pozycji wyłączonej.
• Przed przystąpieniem do jakichkolwiek czynności czyszczących urządzenie lub czynności konserwacyjnych należy bez względunie odłączyć urządzenie od sieci zasilającej.
• W przypadku awarii lub niewłaściwego funkcjonowania urządzenia, należy wyłączyć urządzenie z sieci zasilającej. Nie należy samodzielnie przeprowadzać żadnych dalszych prac.

PL 2. OPIS URZĄDZENIA

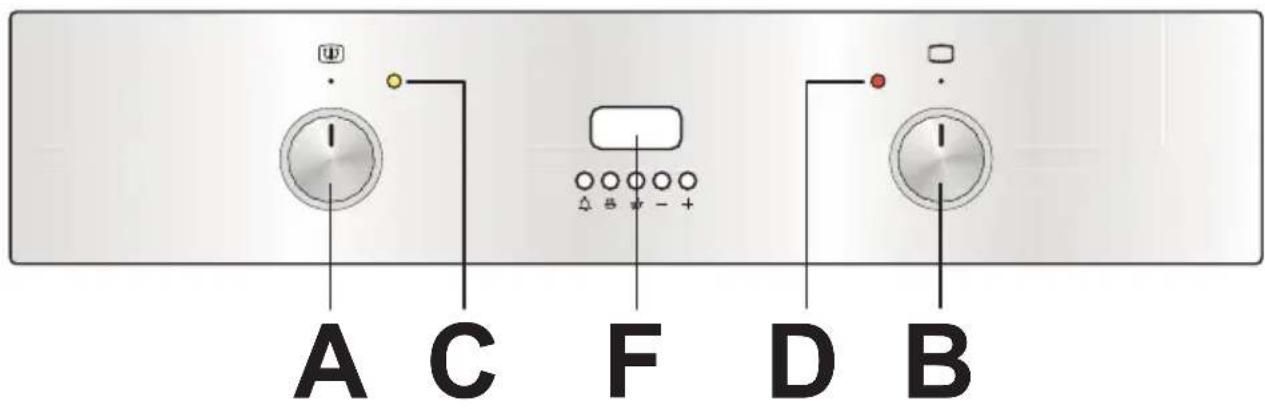

HX060X

A C F D B

HX063X - HX080X

A C E D B

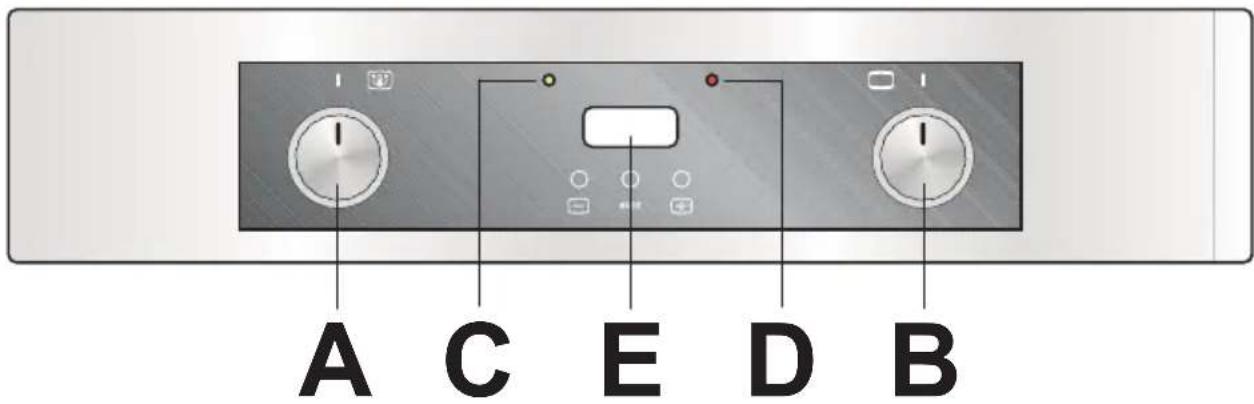

PANEL STEROWANIA

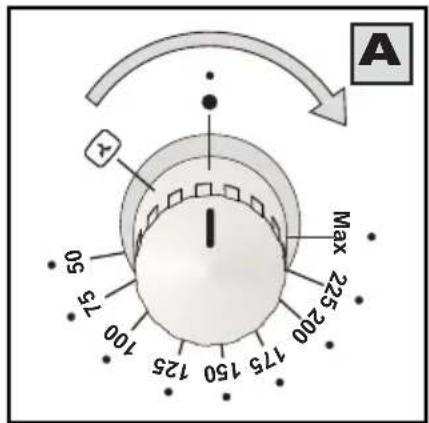

A. Pokrętło termostatu

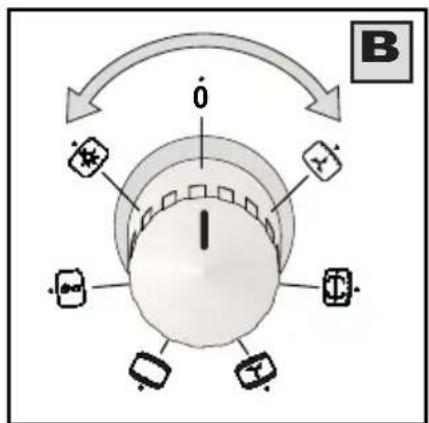

B. Pokrętło wyboru funkcji
C. Lampka - włączenie termostatu
D Lampka - włączenie elementów elektrycznych
E. Programator elektroniczny "TOUCH"
F. Programator elektroniczny

OPIS PRZYCISKÓW

POKRETŁO TERMOSTATU W PIEKARNIKU (patrz A)

Pokręcając zgodnie z ruchem zegara, można wybrać różne wartości temperatury piekarnika do pieczenia potraw (między 50° do max.).

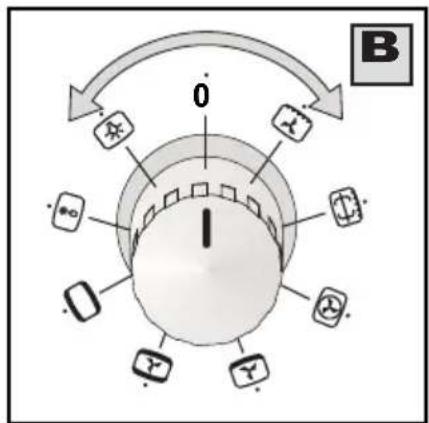

POKRETŁO PRZEŁĄCZNIKA „6” POZYCYJNEGO (patrz B)

Przekręcając pokrętło zgodnie z ruchem wskazówek zegara znajdziecie Państwo następujące symbole:

0 = Piekarnik wyłączony
= Zapalenie światła w piekarniku (które podczas włączenia pozostałych funkcji jest zapalone)
= Funkcja rozmrażania przy włączonym wentylatorze
□ = Włączenie grzałki górnej i dolnej piekarnika
= Włączenie grzałki górnej i dolnej piekarnika wraz z termoobiegiem
= Włączenie grzałki opiekacza (grilla)
= Włączenie grzałki opiekacza (grilla) wraz z termoobiegiem

POKRETŁO PRZEŁĄCZNIKA „8” POZYCYJNEGO (patrz B)

Przekręcając pokrętło zgodnie z ruchem wskazówek zegara znajdziecie Państwo następujące symbole:

0= Piekamik wyłączony

= Zapalenie światła w piekarniku (które podczas włączenia pozostałych funkcji jest zapalone)
= Funkcja rozmrażania przy włączonym wentylatorze
□ = Włączenie grzałki górnej i dolnej piekarnika
= Włączenie grzałki górnej i dolnej piekarnika wraz z termoobiegiem
= Włączenie grzałki dolnej piekarnika wraz z termoobiegiem
= Włączenie grzałki tylnej wraz z termoobiegiem
= Włączenie grzałki opiekacza (grilla)
= Włączenie grzałki opiekacza (grilla) wraz z termoobiegiem

LAMPKA - WŁĄCZENIE TERMOSTATU (patrz C)

Zapalenie się diody kontrolnej oznacza uruchomienie grzałek piekarnika lub grzałki grilla. Po uzyskaniu przez piekarnik żądanej temperatury pieczenia dioda kontrolna termostatu gaśnie. Podczas cyklu pieczenia, dioda kontrolna termostatu zapala się i gaśnie – jest to spowodowane kontrolą temperatury wewnątrz komory pieczenia.

LAMPKA - WŁĄCZENIE ELEMENTÓW ELEKTRYCZNYCH (patrz D)

Zapalenie się diody kontrolnej oznacza uruchomienie komponentu elektrycznego.

A Max 225 200 775 150 125 50 75 100 125 51 95 Y


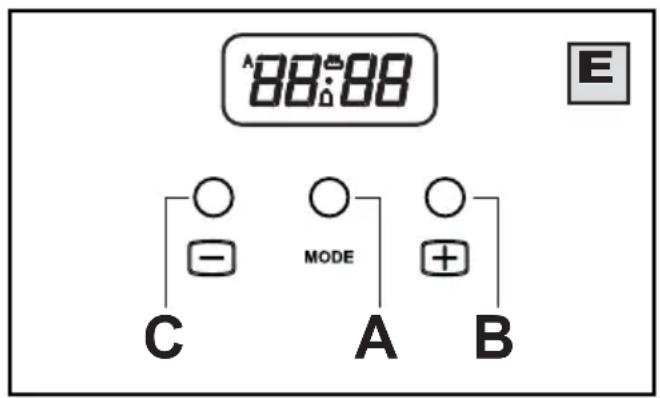

PROGRAMATOR ELEKTRONICZNY "TOUCH" (patrz E)

Ustawianie godziny

Po wykonaniu podłączeń elektrycznych i w wyniku przerw w dostawie prądu na wyświetlaczu zaczną migać równocześnie wskaźniki "A" i "0,00" lub czas jaki minął od powrotu zasilania.

Trzymać wciśnięte przez pewien czas równocześnie przyciski + i - lub wyłącznie przycisk MODE, do czasu kiedy symbol "A" zniknie i zapali się symbol funkcjonowania manualnego 📄.

Godzina może być ustawiana wyłącznie kiedy punkt pod symbolem 📄 zacznie migać.

Poprawność godziny można skorygować kiedy program funkcjonuje.

Jeżeli będziemy ustawiać godzinę po tym jak program został ustawiony, dojdzie do jego automatycznej dezaktywacji.

Wybór programu

Trzymać wciśnięty przez pewien czas przycisk MODE i docisnąć go następnie, takie postępowanie spowoduje pojawienie się poniższej sekwencji programów:

1. Licznik minut

Godzina zniknie, symbol 📄 zacznie migać i przy pomocy przycisków + i – można ustawić czas. Po zakończeniu ustawionego czasu, zaczyna działać sygnał akustyczny i symbol 📄 zaczyna migać. W celu wyciszenia sygnału i usunięcia symbolu 📄 trzymać wciśnięty przycisk MODE przez moment. Funkcjonowanie licznika minut jest niezależne od wszystkich innych programów pieczenia.

2. Czas pieczenia

Godzina znika, symbol "A" i napis "dur" zaczynają migać. Przy pomocy przycisków + i – można ustawić czas pieczenia. Po upływie ustawionego czasu, włącza się sygnał akustyczny i symbol "A" zaczyna migać. W celu wyciszenia sygnału należy nacisnąć przycisk MODE.

Piec został odłączony. W celu ponownego uruchomienia funkcjonowania manualnego, trzymać przyciśnięte przez kilka chwil równocześnie przyciski + i – lub przycisk MODE, po czym pojawi się ponownie symbol 📄.

88:88 E ○ ○ ○ - MODE + C A B

3. Koniec pieczenia

Godzina znika, symbol "A" i napis "End" zaczynają migać. Przy pomocy przycisków + i – można ustawić czas zakończenia pieczenia. Symbol wyłączy się i pojawi się symbol "A". Symbol zapali się ponownie kiedy rozpocznie się proces pieczenia w piekarniku. Po upływie czasu pieczenia, symbol zgaśnie, symbol "A" będzie migał i zacznie funkcjonować sygnał akustyczny. W celu wyciszenia sygnału, nacisnąć przycisk MODE.

Piec został wyłączony, aby go ponownie uruchomić w trybie manualnym, trzymać wciśnięte przez kilka chwil równocześnie przyciski + i – lub przycisk MODE i pojawi się ponownie symbol 📄.

Korekta/usuwanie ustawionego programu

Wszystkie ustawione programy można usunąć trzymając wciśnięte przez kilka chwil równocześnie przyciski + i –. Symbol “A” zniknie.

Wszystkie ustawione programy mogą zostać skorygowane trzymając wciśnięty przez kilka chwil przycisk MODE i przyciskając następnie sekwencyjnie na podstawie funkcji, która będzie korygowana. Korektę należy przeprowadzić przy pomocy przycisków + i –. W jakimkolwiek momencie można skontrolować stan ustawionego programu trzymając wciśnięty przez kilka chwil przycisk MODE a następnie przyciskając sekwencyjnie na podstawie funkcji, która będzie wyświetlana.

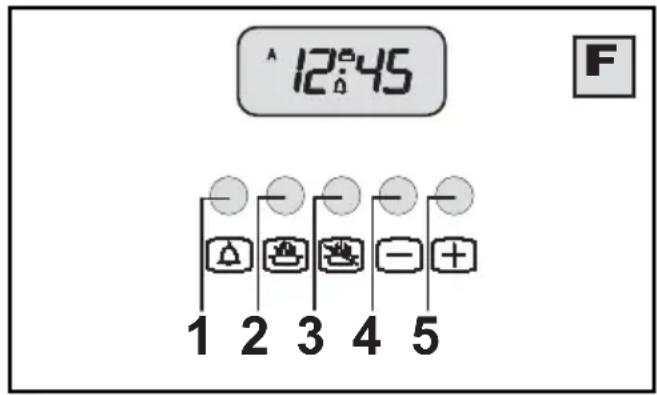

PROGRAMATOR ELEKTRONICZNY (patrz F) (HC065X, HC085X, HE065X, HE085X, HE105X, NHP085X)

Zegar spełnia następujące funkcje:

• Zegar (uruchamia się za pomocą przycisku 2 i 3)
• Licznik minutowy (uruchamia się za pomocą przycisku 1)
• Czas pieczenia (uruchamia się za pomocą przycisku 2)
• Koniec pieczenia (uruchamia się za pomocą przycisku 3)
• Funkcjonowanie ręczne (uruchamia się za pomocą przycisku 2 i 3)
• Regulacja czasu do tył (uruchamia się za pomocą przycisku 4)
• Regulacja czasu do przodu (uruchamia się za pomocą przycisku 5)

Display – wciskając odpowiedni przycisk display pokaże aktualną godzinę oraz czas pieczenia, koniec pieczenia lub licznik minutowy. Uwaga: po zakończeniu programowania (oprócz licznika minutowego), programator wyłącza piekarnik. W przypadku użytkowania piekarnika po raz drugi (bez użycia programatora), należy upewnić się czy piekarnik jest ustawiony na funkcjonowanie ręczne.

Ustawienie godziny ( od 0,01 do 24,00 = hh, mm )

Po podłączeniu urządzenia do sieci zasilającej lub po braku zasilania na wyświetlaczu cyfrowym naprzemiennie pokazują się symbole „A” oraz „0,00” lub czas, który minął od powrotu zasilania.

• naprzemiennie przycisnąć przyciski 2 i 3,
• przy pomocy przycisku 4 lub 5 rozpocząć ustawianie aktualnej godziny,
• po ustawieniu na display godziny zgaśnie symbol „A”, pojawi się symbol 📄 oznaczający funkcjonowanie ręczne.

Licznik minutowy ( od 0,01 do 0,59 = hh, mm )

• przycisnąć przycisk 1,
• wybrać czas pieczenia za pomocą przycisku 4 lub 5,
• symbol 📁 zacznie się świecić,
• po zakończeniu czasu pieczenia uruchomi się sygnał akustyczny, a symbol 📄 zgaśnie.

Funkcjonowanie półautomatyczne (z czasem pieczenia od 0,01 do 23,59 = hh, mm)

• przycisnąć przycisk 2,
• ustawić czas pieczenia przy pomocy przycisku 4 lub 5,
• symbol „A” oraz 📄 zapalą się naprzemiennie,
  -poupływiezaprogramowanegoczasupieczenia, symbol 📄 zgaśnie,
• uruchomi się sygnał akustyczny, zapala się symbol „A”.

Funkcjonowanie półautomatyczne (z końcem czasu pieczenia od 0,01 do 23,59 = hh, mm)

• przycisnąć przycisk 3
• ustawić czas końca pieczenia przy pomocy przycisku 5,
• symbole „A” oraz zapalą się naprzemiennie,
  -poupływiezaprogramowanegoczasupieczenia, symbol 📄 zgaśnie,
• uruchomi się sygnał akustyczny, pojawia się symbol „A”.

12:45 F 1 2 3 4 5

Funkcjonowanie automatyczne

(ustawienie początku czasu pieczenia z opóźnieniem)

• zaprogramować czas pieczenia potrawy, symbol „A” oraz symbol 📄 pojawi się na display,
• zaprogramować koniec czasu pieczenia, symbol 📄 zgaśnie,
• symbol 📄ponownie pojawi się po rozpoczęciu pieczenia,
• po upływie czasu pieczenia, symbol 📄 zgaśnie, pojawi się symbol „A”, oraz uruchamia się sygnał akustyczny,

Funkcjonowanie ręczne

Funkcjonowanie ręczne piekarnika może nastąpić po zakończeniu programowania automatycznego lub po anulowaniu przy pomocy przycisków 2 i 3 (przyciskamy jednocześnie) funkcjonowania automatycznego. Gaśnie symbol „A”, symbol 📄 pojawi się.

Sygnał akustyczny

Sygnał akustyczny uruchamia się po:

- zakończeniu programowania,

- po funkcji licznika minutowego.

Trwa około 7 minut. Aby wyłączyć wcześniej sygnał akustyczny wystarczy wcisnąć jakikolwiek przycisk.

Początek programu i jego kontrola

Program rozpoczyna się dopiero po jego ustawieniu. W każdym momencie trwania programu można go kontrolować za pomocą odpowiedniego przycisku.

Poprawienie lub anulowanie ustawionego programu

Jakikołwiek błąd w programowaniu funkcjonowania automatycznego lub aktualnej godziny znajduje się pomiędzy godziną rozpoczęcia pieczenia a godziną końca pieczenia zostanie automatycznie oznajmiony przez sygnał akustyczny a symbol „A” pojawi się.

Błędne ustawienie może być poprawione poprzez zmodyfi kowanie czasu pieczenia lub końca pieczenia.

W każdym momencie można dokonać poprawek do ustawionego wcześniej programu za pomocą przycisku programowania a później przycisku 5 lub 6.

Anulowanie ustawionego programu dokonuje się za pomocą zmiany ustawionego czasu, doprowadzając go do pozycji 0,00. Anulując czas pieczenia, automatycznie anuluje się koniec czasu pieczenie i odwrotnie. Piekarnik automatycznie wyłącza się, symbol „A” pojawi się.

PL 3. INSTRUKCJE DLA UŻYTKOWNIKA

OPIS OGÓLNY

Nasze wielofunkcyjne piekarniki elektryczne (6 - 8 funkcji) pozwalają na dobór odpowiedniego rodzaju grzania do typu pieczenia.

W celu uniknięcia przegrzania, piekarnik został wyposażony w specjalny termostat bezpieczeństwa, który w momencie jakiegokolwiek uszkodzenia termostatu podstawowego, włącza się automatycznie. W tym przypadku podłączenie elektryczne zostanie czasowo odłączone: nie wolno samemu dokonywać naprawy, należy skontaktować się z najbliższym autoryzowanym serwisem.

Ponadto urządzenie zostało wyposażone w wentylator chłodzący, który ma za zadanie ochładzanie panelu sterowania, pokrętła, uchwytu drzwiczek piekarnika oraz elementów elektrycznych.

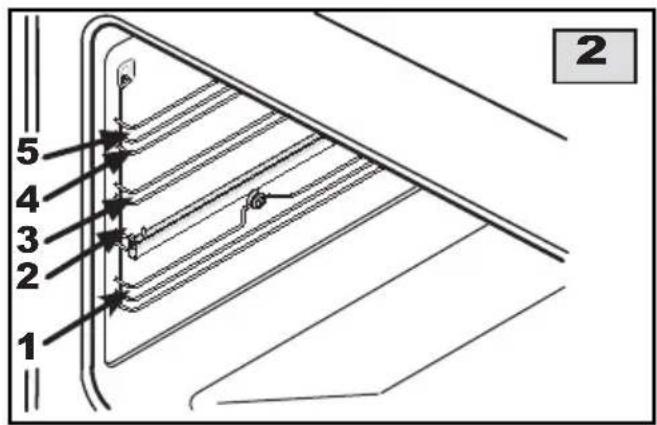

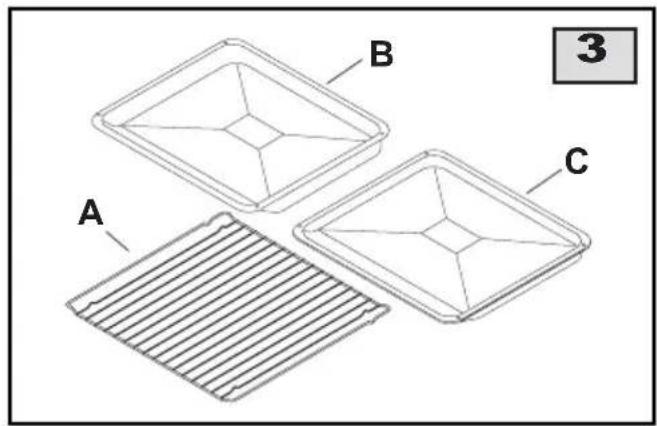

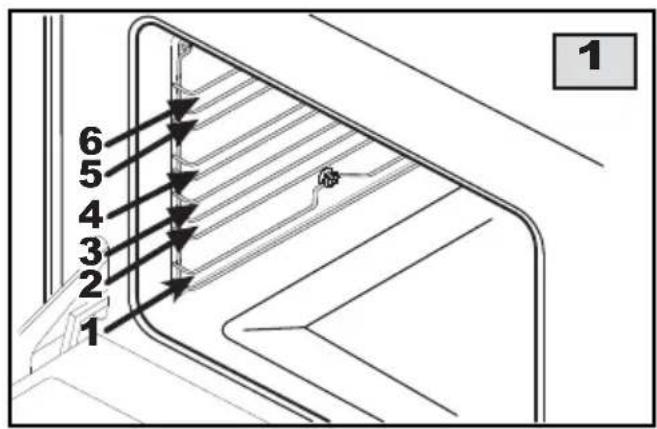

Piekarnik jest wyposażony w drabinki (rys. 1), a dodatkowo w prowadnice teleskopowe (rys. 2) (*), na których można umieścić poniższe akcesoria (rys 3). Wyposażenie jest zależne od modelu:

• ruszt (A)
• brytfanna (B)
• blacha na ciasta lub do pizzy (C)

Aby maksymalnie wykorzystać wszystkie akcesoria oraz odpowiednio ustawić ruszt A w piekarniku, należy skonsultować tabelę pieczenia na str. 15.

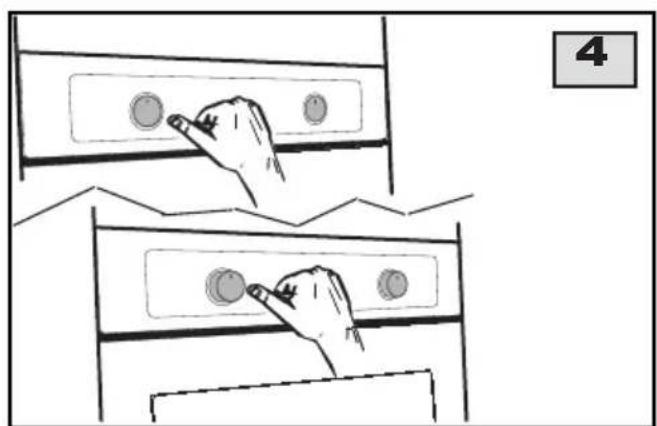

Urządzenie jest wyposażone w pokrętło "push-push". W celu włączenia piekarnika należy wyciągnąć pokrętła wciskając je (zob. rys. 4).

Podczas użytkowania piekarnika upewnić się, czy pokrętła są na zewnątrz w stosunku do panelu eliminując tym samym ewentualne przegrzanie.

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9 10 11 12

A B C 3

4

OGÓLNE ZASADY BEZPIECZEŃSTWA

• Nie pozostawiać piekarnika bez nadzoru podczas pieczenia. Dzieci nie powinny bawić się urządzeniem.
• W celu otwarcia drzwiczek piekarnika używać tylko i wyłącznie uchwytu, który znajduje się na środku. Nie działać z siłą na drzwiczki, gdy są otwarte.
• Podczas pieczenia mogą tworzyć się skropliny na drzwiczkach i wewnętrznych ściankach piekarnika. Nie wpływa to negatywnie na działanie urządzenia.
• W momencie otwarcie drzwiczek zwracać szczególną uwagę na wydostającą się gorącą pare.
• Podczas użytkowania urządzenie staje się bardzo gorące. Nie dotykać ogrzanych elementów wewnątrz piekarnika. Używać rękawiczek ochronnych w celu wkładania i wyciągania pojemników z piekarnika.
• W trakcie wkładania lub wyciągania potraw z piekarnika sprawdzać, czy składniki w dużych ilościach nie rozpryskują się wewnątrz (olej i tłuszcze, jeśli ogrzane są łatwopalne).
• Używać pojemników odpornych na temperaturę wskazaną przez pokrętło termostatu.
• Podczas pieczenia zaleca się nie pokrywać ścian piekarnika i rusztów aluminiową folią lub innymi materiałami eliminując tym samym negatywne efekty.
• Zawsze używać ociekacza do mięsa podczas jego gillowania, patrz paragraf „PRAKTYCZNE PORADY”
• Po zakończeniu użytkowania sprawdzić, czy wszystkie przyciski są wyłączone.
• UWAGA!!!! Podczas i po użyciu, szkło drzwiczek i dostępne części może być bardzo gorące dlatego, też należy pamiętać, aby dzieci nie dotykały urządzenia.

UWAGA!! Podczas użytkowania piekarnika na funkcji grill drzwi piekarnika muszą pozostać zamknięte.

JAK SIĘ ZACHOWAĆ PRZY PIERWSZYM UŻYTKOWANIU

Prosimy o upewnienie się czy wszystkie akcesoria do programowania są w pozycji regulacji ręcznej. Aby wyeliminować przykry zapach pochodzący od izolacji z wełny szklanej, należy rozgrzać pusty piekarnik przez około 1 godzinę przy maksymalnej temperaturze. Po tym czasie prosimy pozostawić piekarnik do ostudzenia, a następnie dokładnie go umyć (także akcesoria będące na wyposażeniu piekarnika) gorącą wodą z dodatkiem delikatnych detergentów.

Przed rozpoczęciem mycia, urządzenie należy odłączyć od sieci zasilającej.

PL 3. INSTRUKCJE DLA UŻYTKOWNIKA

JAK UŻYWAĆ PIEKARNIK WIELOFUNKCYJNY

OŚWIETLENIE

Oświetlenie wnętrza piekarnika.

ROZMRAŻANIE

Przekręcić pokrętło wyboru funkcji (B) na pozycję z symbolem 📄, włożyć produkty przeznaczone do rozmrażania do piekarnika. Czas potrzebny do rozmrożenia zależny jest od ilości i rodzaju produktu. Wybór tej funkcji uruchamia tylko wentylator. Powietrze o temperaturze pokojowej zostaje rozprowadzone przez wentylator po całej komorze pieczenia. Idealne dla ciast i owoców.

PIECZENIE TRADYCYJNE

Przekręcić pokrętło wyboru funkcji (B) na pozycję z symbolem ☐, ustawić pokrętło termostatu (A) na wybraną temperaturę. Jeżeli chcemy dokonać rozgrzania wstępnego, należy po uruchomieniu odczekać z wkładaniem produktów do piekarnika, aż do momentu zgaśnięcia diody kontrolnej termostatu koloru żółtego. Wybór tej funkcji uruchamia element grzewczy górny i dolny, ciepło rozchodzi się z góry do dołu. Funkcja idealna do pieczenia mięs, ryb, chleba, pizzy, ciast.

PIECZENIE TRADYCYJNE Z TERMOOBIEGIEM

Przekręcić pokrętło wyboru funkcji (B) na pozycję z symbolem 📁, ustawić pokrętło termostatu (A) na wybraną temperaturę. Jeżeli chcemy dokonać podgrzania wstępnego, należy po uruchomieniu odczekać z wkładaniem produktów do piekarnika, aż do momentu uzyskania żądanej temperatury. Wybór tej funkcji uruchamia element grzewczy górny i dolny, ciepło zostaje rozprowadzone po komorze za pomocą wentylatora. Funkcja idealna do szybkiego i jednolitego pieczenia na kilku poziomach jednocześnie (rys. 5).

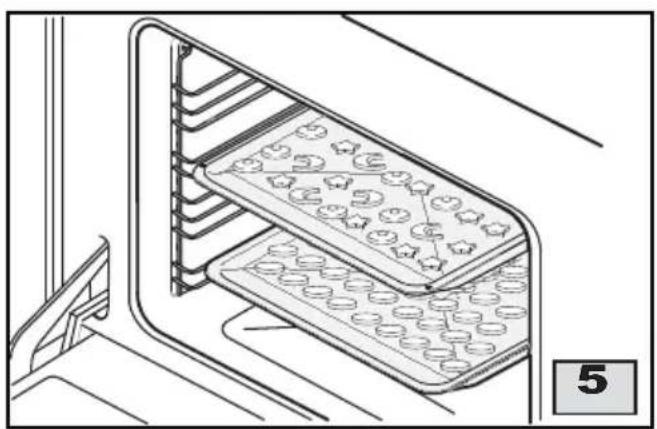

ROZMRAŻANIE I PODGRZEWANIE CIEPŁYM POWIETRZEM (dotyczy wyłącznie modeli z 8-funkcyjnym programatorem)

Przekręcić pokrętło wyboru funkcji (B) na pozycję z symbolem 📁, ustawić pokrętło termostatu (A) na wybraną temperaturę i włożyć jedzenie do środka. Wybór tej funkcji uruchamia element grzewczy dolny, ciepło po komorze zostaje rozprowadzone przy pomocy wentylatora. Funkcja idealna do rozmrażania i podgrzewania produktów już gotowych.

(dotyczy wyłącznie modeli z 8-funkcyjnym programatorem)

Przekręcić pokrętło wyboru funkcji (B)na pozycję z symbolem 📄, ustawić pokrętło termostatu (A) na wybraną temperaturę i włozyc jedzenie do środka. Jeżeli chcemy dokonać podgrzania wstępnego, należy po uruchomieniu odczekać z wkładaniem produktów do piekarnika, aż do momentu zgaśnięcia diody kontrolnej termostatu koloru żółtego. Wybór tej funkcji uruchamia element grzewczy tylny, ciepło po komorze zostaje rozprowadzone przy pomocy wentylatora. Funkcja idealna do szybkiego i jednolitego pieczenia na kilku poziomach jednocześnie (rys. 5).

PIECZENIE-GRILL

Przekręcić pokrętło wyboru funkcji (B) na pozycję z symbolem 📄, ustawić pokrętło termostatu (A) na temperaturę przedstawioną w tabeli na stronie 15. Wybór tej funkcji włącza grzałkę górną środkową (rys. 6). Funkcja ta może być używana jako grill lub jako opiekacz produktów już gotowych. Należy zawsze używać brytfanny na spływający tłuszcz podczas używania grilla.

GRILLOWANIE Z TERMOOBIEGIEM

Przekręcić pokrętło wyboru funkcji (B) na pozycję z symbolem 📁, ustawić pokrętło termostatu (A) na temperaturę przedstawioną w tabeli na stronie 15. Wybór tej funkcji uruchamia element grzewczy górny centralny, ciepło zostaje rozprowadzone po komorze za pomocą wentylatora. Oprócz grillowania, funkcja przydatna do pieczenia w niższych temperaturach. Należy używać zawsze brytfanki zbierającej ściekający tłuszcz podczas używania grilla.

V G 6

RADY PRAKTYCZNE PRZY PIECZENIU

Ciasta i chleb:

• Przed rozpoczęciem pieczenia ciast lub chleba, radzimy rozgrzać wstępnie piekarnik przez przynajmniej 15 min.
• Podczas pieczenia drzwiczki piekarnika muszą być zamknięte, aby zapobiec dostaniu się zimnego powietrza do środka, co przeszkadza w wyrośnięciu ciasta.
• Po zakończeniu pieczenia, należy pozostawić ciasto w wyłączonym piekarniku przez około 10 min.
• Nie należy używać brytfanek z wyposażeniu piekarnika bezpośrednio do pieczenia ciast.
• Jak ustalić czy ciasto jest już upieczone? Około 5 min przed końcem pieczenia, należy włożyć w ciasto drewniany suchy patyczek. Jeżeli po wyjęciu patyczek będzie czysty - ciasto jest już gotowe.
• “Jeżeli ciasto opada” - następnym razem radzimy użyć mniej proszku do pieczenia lub obniżyć temperaturę pieczenia o 10° C.
• “Jeżeli ciasto jest za suche” - za pomocą wykałaczki należy zrobić otworki w cieście, wkroplić przez otworki odrobinę soku owocowego. Na przyszłość radzimy zwiększyć temperaturę pieczenia o 10° C i skrócić czas pieczenia.
• “Jeżeli ciasto jest zbyt ciemne z wierzchu” - następnym razem radzimy ustawić brytfankę z ciastem na niższym poziomie, zmniejszyć temperaturę pieczenia oraz wydłużyć czas pieczenia.
• “ Jeżeli ciasto spaliło się z wierzchu” - odciąc spaloną część, a następnie pokryć polewą z cukru, marmolady, śmietany itp.
• “Jeżeli ciasto jest zbyt ciemne na spodzie” - następnym razem radzimy ustawić brytfankę z ciastem na wyższym poziomie, zmniejszyć temperaturę pieczenia.
• “ Jeżeli ciasto jest upieczone z wierzchu a w środku surowe “ - następnym razem radzimy użyć mniej proszku do pieczenia lub obniżyć temperaturę pieczenia a wydłużyć czas pieczenia.
• “Jeżeli ciasto nie odchodzi od brytfanki “ - odciąć za pomocą noża ciasto od brytfanki, obłożyć ciasto wilgotną ściereczką i obrócić je. Na przyszłość brytfannę należy dobrze wysmarować masłem i obsypać bułką tartą lub używać karty do pieczenia.
• “Jeżeli ciasteczka nie odchodzą od brytfanki” — umieścic ponownie brytfankę w piekarniku, po paru minutach należy ją wyjąć i oderwać przyklejone ciasteczka zanim ostygną. Na przyszłość brytfannę radzimy dobrze wysmarować masłem i obsypać bułką tartą lub używać karty do pieczenia.

Dania:

• Jeżeli czas pieczenia potraw przekracza 40 min, radzimy wyłączyć piekarnik na 10 minut przed końcem pieczenia wykorzystując otrzymane ciepło (wten sposób oszczędzamy energię).
• Mięso będzie bardziej soczyste, gdy pieczenie następuje w zamkniętym naczyniu, natomiast osiągnie ładniejszy złoty kolor gdy naczynie będzie odkryte.
• Białe mięso, drób i ryby piecze się z reguły w temperaturach średnich (niższych od 200 °C).
• Pieczenie mięs czerwonych „na krwisto” wymaga temperatury wysokiej (powyżej 200 °C) i krótkiego czasu.
• Aby osiągnąć efekt krwistego mięsa, zalecamy używać wysokich temperatur i krótkiego czasu pieczenia.
• W przypadku zbyt dużego spieczenia mięsa z wierzchu lub na spodzie, należy przestawić brytfankę odpowiednio na niższy lub wyższy poziom.
• Mięso jest niedopieczone - należy pokroić mięso w plastry, oblać sosem i pozostawić w piekarniku do końca czasu pieczenia.

Grille:

• Wysmarować dobrze olejem (tłuszczem) oraz przyprawić produkty przed rozpoczęciem grilla.

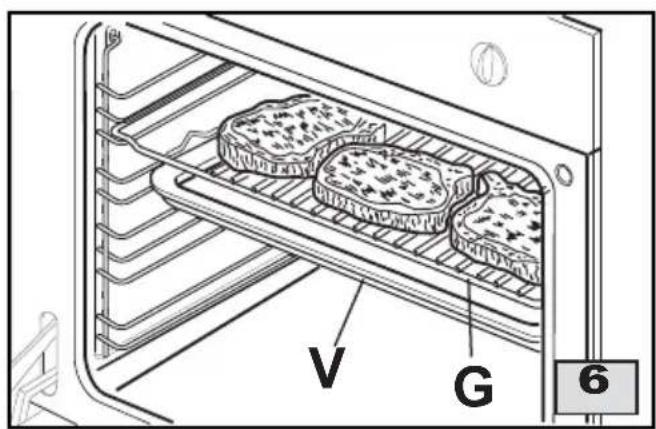

• Zawsze używać ociekacza do mięsa podczas pieczenia. Umieścić go pod rusztem (rys. 6) lub, gdy używa się rożen położyć na dnie piekarnika. Włać do niego trochę wody, uniemożliwia ona palenie się tłuszczu tworząc nieprzyjemne zapachy i dym. W trakcie pieczenia dolewać kontrolując nadmierne wyparowanie.
• Obracać mięso w trakcie pieczenia.
• W przypadku tłustego drobiu (gęsi), po około 1 godzinie podziurawić skórę na wysokości powyżej skrzydeł, aby tłuszcz mógł swobodnie spłynąć.

Aluminium to materiał, który koroduje łatwo(wchodzi w reakcję chemiczną)w połączeniu z kwasami organicznym, które znajdują się w potrawach lub, które dodajemy w trakcie pieczenia (ocet, cytryna). Dodatkowo zaleca się o nie umieszczanie produktów do pieczenia bezpośrednio na aluminiowych i lakierowanych brytfannach. W tym celu należy zawsze używać specjalnej karty do pieczenia.

3. INSTRUKCJE DLA UŻYTKOWNIKA

PL

TABELA PIECZENIA – PIEKARNIK

Produkty	Cieżarkg	Brytfankilubforemki	Poziom prowadnicy(od dołu)		PIEKARNIK Z NATURALNYMOBIEGIEM POWIETRZA		PIEKARNIK ZTERMOOBIEGIEM
			5	6	Temperaturaw °C	Czas pieczeniaw minutach	Temperaturaw °C	Czas pieczeniaw minutach
MIĘSO
Cielęcina	1	1	2	2 lub 3	200-220	100-90	200-220	100-90
Wieprzowina	1	1	2	2 lub 3	200-220	120-100	200-220	120-100
Roastbeef	1,15	1	1 lub 2	1 lub 2	220	60	=	=
Baranina	2	1	1 lub 2	1 lub 2	230	165	=	=
DRÓB
Kurczak	1	1	2	2 lub 3	200-220	100-90	=	=
Indyk	6	1	2	2 lub 3	220	150	=	=
Kaczka	1,5	1	2	2 lub 3	=	=	200-220	150-120
RYBY
Ryba	1 1 2	lub 3 2 lub 3	200 30-35 =
PIZZA	1	1	2	3	225-Max	25-30	200-220	25-35
	1 x 2	2	1 lub 3	1 lub 4	=	=	200	20
CHLEB	1 1 2	o 3 2 o 3 20	0-220 27-20 =
CIASTECZKA
Biszkópty		1	3	3	180	20-25	190	15
Biszkópty		2	1 i 4	1 i 4	=	=	170-190	18-15
Biszkópty kokosowe		2	1 i 4	1 i 4	=	=	170-190	25-20
Biszkópty cytrynowe		2	1 i 4	1 i 4	=	=	170-190	27-23
Muffi ny		2	1 i 4	1 i 4	180	30-35	160-170	30-25
CIASTA
Z owocami	=	2 lub 3	1	1	180-190	60-50	190-200	50-40
Z czekoladą	=	2 lub 3	1	1	180-190	60-50	190-200	50-40

Wartości przedstawione w powyższej tabeli (temperatury i czasy pieczenia) są zmienne w zależności od przyzwyczajeń kulinarnych.

TABELA PIECZENIA - GRILL

PRODUKTY	CIEŻARkg	Poziom prowadnicy (od dołu)		PIEKARNIK Z NATURALNYM OBIEGIEM POWIETRZA			PIEKARNIK Z TERMOOBIEGIEM
				Temperatura w °C	Czas pieczenia w minutach		Temperatura w °C	Czas pieczenia w minutach
		5 6 1 strona 2 strona			1 strona	2 strona
MIĘSAŻeberkaBefsztykKurczak	0,500,151	4 lub 54 lub 53 lub 4	5 lub 65 lub 64 lub 5	225-Max200-225225	12-15520	12-15520	200==	15==	10==
RYBYPstrągSola	0,420.20	44 lub 5	55 lub 6	==	==	==	200200	108-9	108-9

Wartości podane w tabelach (temperatury i czasy pieczenia) są orientacyjne i w zależności od przyzwyczajeń kulinarnych mogą się zmieniać. Zwłaszcza w przypadku pieczenia mięs na grillu wartości te są uzależnione od grubości kawałków i osobistych gustów.

CZYSZCZENIE I KONSERWACJA

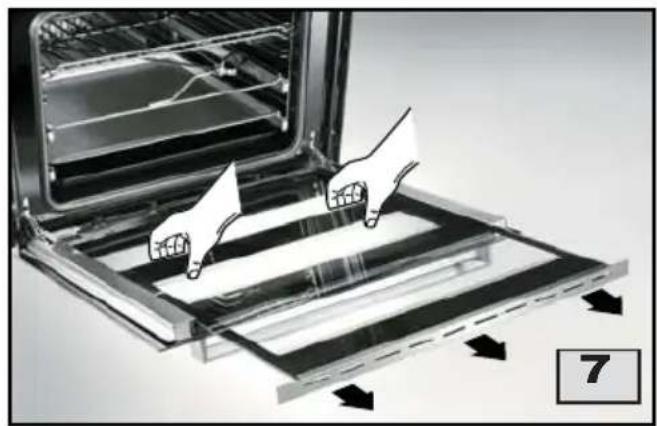

Zaletą naszych piekarników jest możliwość łatwego wyciągnięcia, bez pomocy wykwalifi kowanego personelu, wewnętrznego szkła drzwiczek w celu wykonania perfekcyjnego czyszczenia. Wystarczy otworzyć drzwiczki piekarnika i wyciągnąć stelaż, na którym jest umocowane szkło (zob. rys. 7).

UWAGA!! Przy drzwiczkach otwieranych do dołu, gdy wyciągnie się szybę, siła zawiasów może zamknąć natychmiast drzwi.

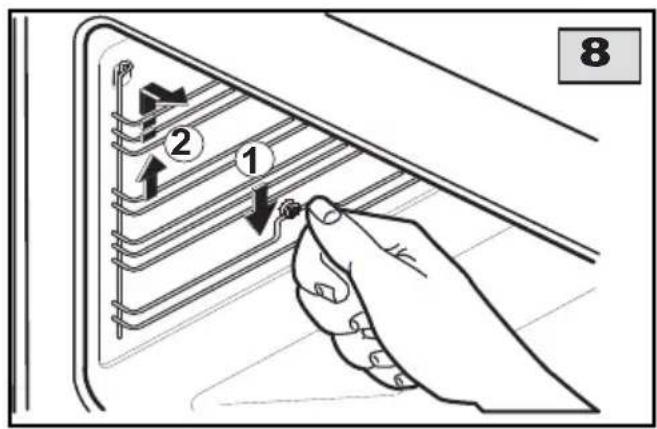

W celu dokładniejszego wyczyszczenia bocznych rusztów, mogą one zostać wyciągnięte w następujący sposób:

• Nacisnąć palcem ostatni ruszt w celu odczepienia go od bolca mocującego.
• Ponieść go do góry i wyciągnąć ruszty.
  Aby zamontować je z powrotem należy wykonać te same czynność w odwrotnej kolejności.

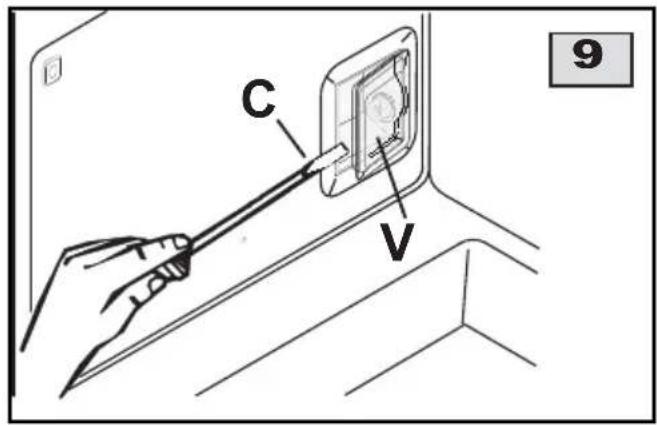

WYMIANA ŻARÓWKI W PIEKARNIKU (rys. 9)

Gdy zajdzie konieczność wymiany jednej lub dwóch żarówek piekarnika, muszą one spełniać poniższe wymogi: 15W - 230V\~ - 50Hz - E 14 - odporne na wysokie temperatury (300°C).

W celu wymiany żarówki należy postępować zgodnie z poniższym opisem:

• Wyciągnąć boczne ruszty jak opisano w poprzednim paragrafi e.
• Zdjąć klosz ochronny (V) oprawki, podważając lekko śrubokrętem (C) pomiędzy kloszem, a ścianką piekarnika.
• Wymienić żarówkę i założyć ponownie klosz wykonując wszystkie czynności w odwrotnej kolejności.

8 1 2

C V 9

4. CO ROBIĆ GDY PIEKARNIK NIE FUNKCJONUJE?

Niektóre problemy mogą zostać usunięte bez interwencji serwisanta.

PROBLEMY ROZWIAZANIA
Piekarnik nie funkcjonuje. •	Prosimy sprawdzić, czy urządzenie jest podłączone do sieci zasilającej• Prosimy o skontrolowanie czy pokrętła są prawidłowo ustawione oraz czy programator oraz licznik czasowy ustawione są na sterowanie ręczne• Prosimy o skontrolowanie zabezpieczeń instalacji elektrycznej. Jeżeli wina leży po stronie instalacji, prosimy o kontakt z elektrykiem
Podczas użytkowania nie włącza się lampka termostatu	• Przekręcić pokrętło termostatu na wyższą temperaturę• Zmienić wybraną funkcję
Nie włącza się światło wewnętrzne piekarnika	• Zmienić wybraną funkcję• Sprawdzić czy lampka piekarnika jest dobrze wkręcona• Wymienić lampkę na inną śledząc podane instrukcje ze str. 17.

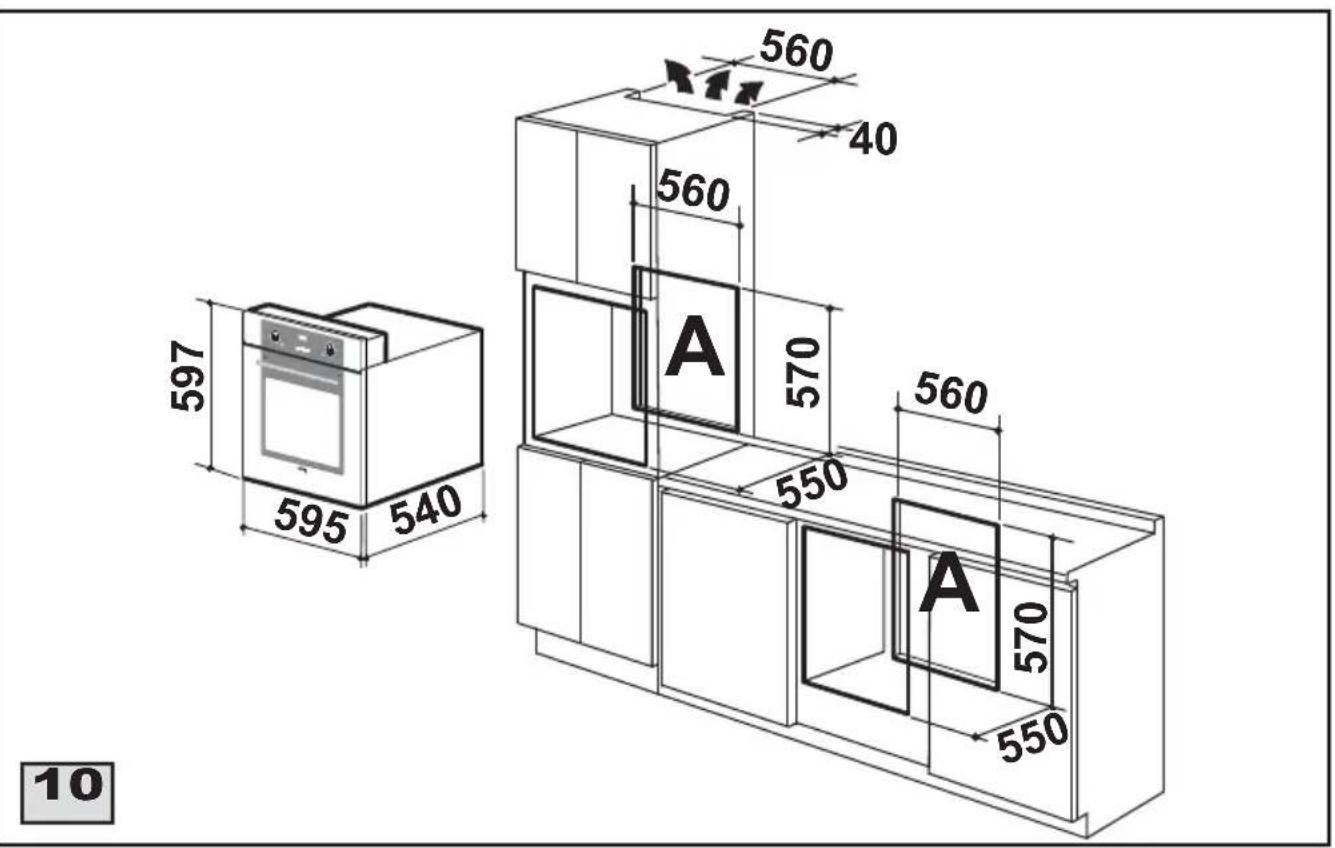

WYMIARY MINIMALNE PIEKARNIKA (rys. 10)

WYSOKOŚCmm	SZEROKOŚCmm	GŁĘBOKOŚCmm	OBJĘTOŚC dm^3
570	560	550	51

KOMPONENTY ELEKTRYCZNE

Opis	Dane nominalne
Grzałka dolna	170 + 800 W
Grzałka górna piekarnik-grill	800+1800 W
Grzałka tylna	2000 W
Grzałka grilla	1800 W
Światło piekarnika	15 W - E 14 - T 300
Wentylator	18..22 W
Silnik wentylatora	25..29 W
Przewód zasilania	H05 RR-F 3 x 1.5 mm ^2

560 40 560 A 570 560 597 595 540 550 570 A 550 10

INFORMACJE TECHNICZNE

Instalacja oraz serwis opisane w poniższym rozdziale muszą być bezwzględnie wykonywane przez autoryzowany Zakład Usługowy. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niewłaściwej instalacji.

ROZPAKOWANIE URZĄDZENIA

• Po wypakowaniu urządzenia prosimy upewnić się czy posiadacie Państwo wszystkie elementy. W przypadku jakichkolwiek wątpliwości prosimy nie używać piekarnika oraz zgłosić się do autoryzowanego serwisu.
• Niektóre elementy piekarnika montuje się w zabezpieczeniu z cienkiej folii poliuretanowej, które muszą zostać zdjęte przed użytkowaniem piekarnika. Do zdjęcia elementów zabezpieczających radzimy używać nożyka przecinając zabezpieczenie lub rozerwać zabezpieczenie szpilką.
• Nie przemieszczać piekarnika za pomocą rączki drzwiczek.

Elementy opakowania (karton, woreczki, styropian, gwoździe...) należy przechowywać daleko od dzieci, jako że mogą być możliwym źródłem niebezpieczeństwa. Zgodnie z ochroną środowiska wszystkie użyte materiały do opakowania są ekologiczne i nadające się do recyklingu (kawałki drewna nie zostały poddane obróbce chemicznej). Kartony są od 80% do 100% są z papieru recyklowanego. Woreczki są z polietylenu (PE), taśmy z polipropylenu (PP) i osłony ze styropianu (PS) bez chlorofl uorowęglowodorów. Za pośrednictwem obróbki i wykorzystania odpadów surowce mogą być wykorzystane, a ilość odpadów znacznie ograniczona. W ramach wykorzystania odpadów opakowanie może zostać odniesione do sklepu, w którym urządzenie zostało zakupione lub do centrum zbiórki odpadów.

UWAGI!

• Wszystkie elementy znajdujące się w pobliżu piekarnika muszą posiadać odporność na temperaturę powyżej 70 K.
• Klej łączący blat plastykowy z meblem musi posiadać odporność na temperaturę nie niższą niż 150°C tak by nie dopuścić do rozpuszczenia się blatu.

MONTAŻ PIEKARNIKA

Piekarnik może być zamontowany w szafce stojącej lub wiszącej, biorąc pod uwagę odległości przedstawione na rys. 10.

Na koniec prosimy upewnić się czy urządzenie ma wystarczający dostęp powietrza (zdjąć ściankę tylną szafki lub śledzić montaż przedstawiony na rys. 10).

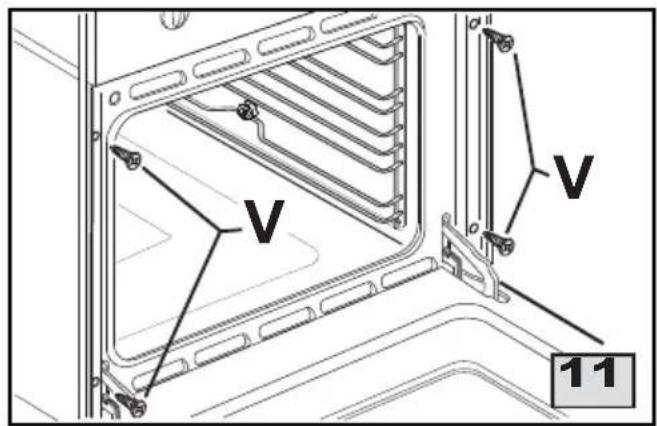

Włożyć piekarnik w przygotowaną szafkę, przykręcić śrubami (V) (rys. 11).

Piekarnik należy umieścić na płycie, która utrzyma jego ciężar, zamocowanie przy użyciu śrub jest konieczne eliminuje, bowiem ewentualne wysunięcie się z zabudowy.

V V 11

PODŁACZENIE ELEKTRYCZNE

Podłączenie elektryczne należy wykonać zgodnie z obowiązującymi normami i przepisami prawnymi.

Przed wykonaniem podłączenia należy sprawdzić, czy:

• Moc elektryczna instalacji i gniazdek prądowych odpowiada mocy określonej na etykiecie znamionowej piekarnika znajdującej się na bocznej ściance urządzenia i w instrukcji obsługi.
• Gniazdko i instalacja są wyposażone w uziemienie zgodnie z obowiązującymi normami i przepisami prawnymi. Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania tych zaleceń.
• Gniazdko jak i wyłącznik wielobiegunowy są łatwo dostępne po zainstalowaniu urządzenia.

Gdy podłączenie do sieci elektrycznej jest wykonane poprzez gniazdko:

- W przypadku modeli bez wtyczki należy zamontować na kablu zasilającym wtyczkę znormalizowaną, odpowiednią do obciążenia wskazanego na etykiecie znamionowej. Podłączyć przewody przestrzegając poniższych wskazówek i pozostawiając przewód uziemiony dłuższy od przewodów fazowych:

Litera L (faza) = przewód koloru brązowego

Litera N (neutralny) = przewód koloru niebieskiego

Symbol ⊕ (uziemienie) = przewód koloru zielono-żółtego

• Kabel zasilania musi przebiegać w taki sposób, aby w żadnym punkcie nie nagrzał się do temperatury 75 °C.
• Do podłączenia nie używać przedłużaczy, adapterów lub rozdzielaczy, ponieważ mogą być przyczyną błędnego połączenia, a w konsekwencji niebezpiecznego przegrzania.

Gdy podłączenie do sieci elektrycznej jest bezpośrednie:

- Wstawić między urządzenie i samą sieć wyłącznik wielobiegunowy charakteryzujący się minimalną odległością pomiędzy stykami równą 3 mm, odpowiednio dostosowany do obciążenia. Pamiętać, aby kabel uziemiający nie został przerwany przez przełącznik.

KONSERWACJA

Przed wykonaniem jakiejkolwiek czynności zaleca się odłączenie urządzenia od źródła prądu.

WYMIANA ELEMENTÓW ELEKTRYCZNYCH

• W celu wymiany żarówki, patrz instrukcje na str. 17.
• Aby wymienić inne części elektryczne piekarnika, konieczne jestację urządzenia z szafki odkręcając śruby (V) (rys. 11). Za pomocą tej czynności można dokonać interwencji bezpośrednio na skrzynce zaciskowej (rys. 12).
• W przypadku wymiany kablazasilania pozostawić przewód uziemiony dłuższy od przewodów fazowych i należy przestrzegać wskazówek podanych w paragrafi e «PODŁACZENIE ELEKTRYCZNE».
• Zdjąć tylne zabezpieczenie (Q) w celu dostania się do motoreduktora, grzałek i ogranicznika temperatury (rys.12).
• W celu wymiany oprawki (P), usunąć zabezpieczenie (A) i bok, a następnie śrubokrętem przesunąć dwa kliny blokujące (patrz rys. 13) i wyciągnąć oprawkę do wnętrza piekarnika.

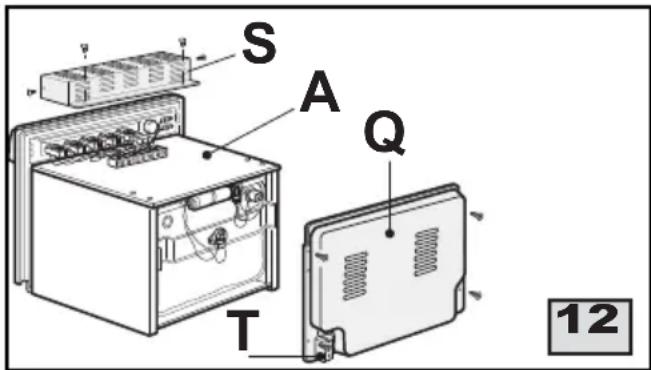

• Aby wymienić termostat, przełącznik i elektroniczny programator, wyciągnąć obudowę ochronną (S) (rys. 12). Usunąć pokrętła, a następnie odkręcić śruby i wyciągnąć elementy do wymiany.

Odpočítavacie hodiny (od 0,01 do 0,59 = hh,mm)
