INSTRUKCJA OBSŁUGI BS 1260 CLATRONIC

Instruction Manual/Guarantee • Instrukcja obsługi/Gwarancja

Przegląd elementów obługi......Strona 3

Instrukcja obsługi ......Strona 43

Dane techniczne ...... Strona 46

Gwarancja......Strona 46

ESPAÑOL

ČESKY

Indice

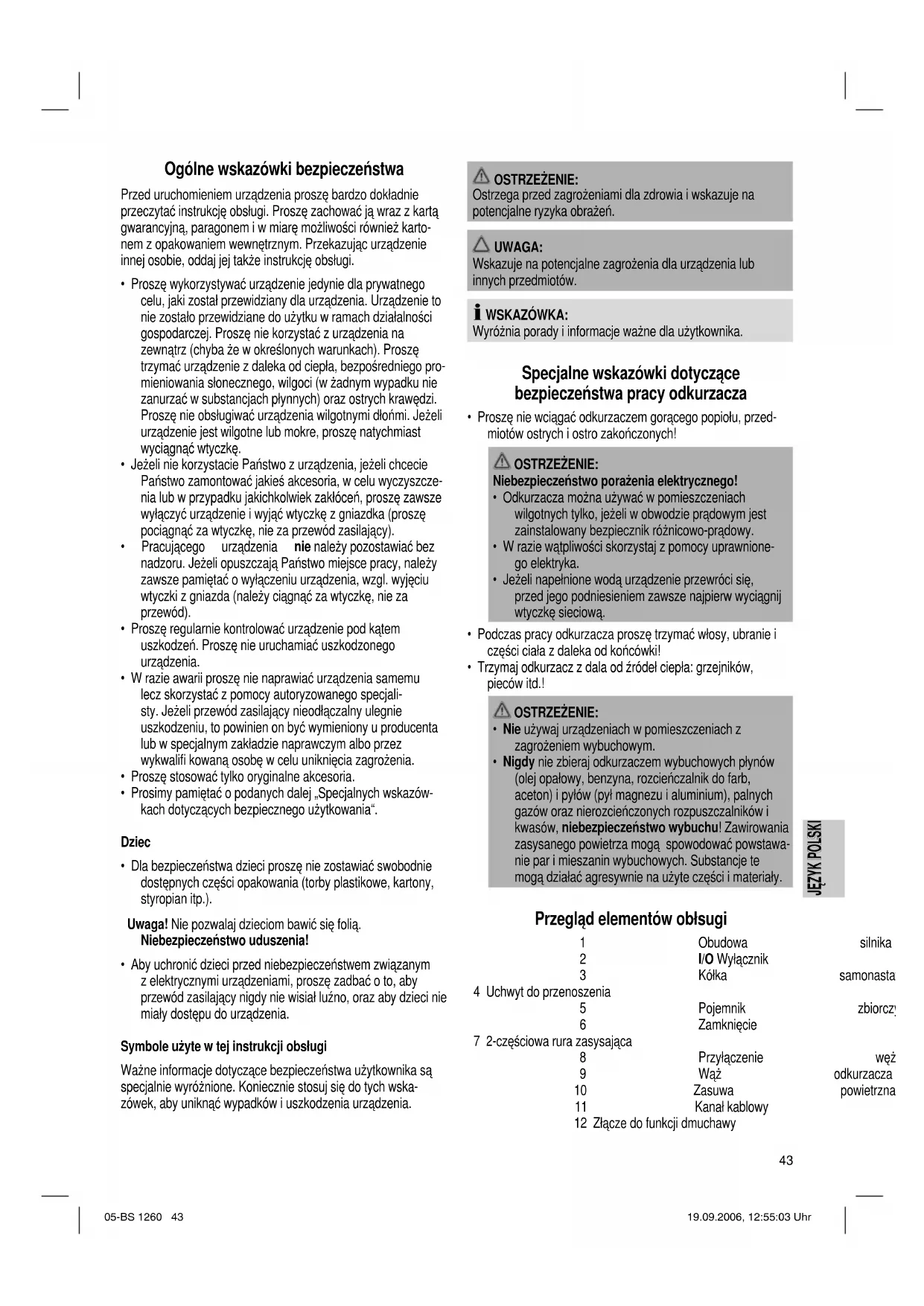

Ogólne wskazówki bezpieczeństwa

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

• Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej. Proszę nie korzystać z urządzenia na zewnątrz (chyba że w określonych warunkach). Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.
• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (proszę pociągnąć za wtyczkę, nie za przewód zasilający).
• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Jeżeli opuszcząją Państwo miejsce pracy, należy zawsze pamiętać o wyłączeniu urządzenia, wzgl. wyjęciu wtyczki z gniazda (należy ciągnąć za wtyczkę, nie za przewód).
• Proszę regularnie kontrolować urządzenie pod kątem uszkodzeń. Proszę nie uruchamiać uszkodzonego urządzenia.
• W razie awarii proszę nie naprawiać urządzenia samemu lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub w specjalnym zakładzie naprawczym albo przez wykwalifi kowaną osobę w celu uniknięcia zagrożenia.
• Proszę stosować tylko oryginalne akcesoria.
• Prosimy pamiętać o podanych dalej „Specjalnych wskazówkach dotyczących bezpiecznego użytkowania”.

Dziec

- Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

Uwaga! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

- Aby uchronić dzieci przed niebezpieczeństwem związanym z elektrycznymi urządzeniami, proszę zadbać o to, aby przewód zasilający nigdy nie wisał luźno, oraz aby dzieci nie miały dostępu do urządzenia.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia.

OSTRZEŻENIE:

Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń.

UWAGA:

Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA:

Wyróżnia porady i informacje ważne dla użytkownika.

Specjalne wskazówki dotyczące bezpieczeństwa pracy odkurzacza

- Proszę nie wciagać odkurzaczem gorącego popiołu, przedmiotów ostrych i ostro zakończonych!

OSTRZEŻENIE:

Niebezpieczeństwo porażenia elektrycznego!

• Odkurzacza można używać w pomieszczeniach wilgotnych tylko, jeżeli w obwodzie prądowym jest zainstalowany bezpiecznik różnicowo-prądowy.
• W razie wątpliwości skorzystaj z pomocy uprawnione- go elektryka.

• Jeżeli napelnione wodą urządzenie przewróci się, przed jego podniesieniem zawsze najpierw wyciągnij wtyczkę sieciową.

• Podczas pracy odkurzacza proszę trzymać włosy, ubranie i części ciała z daleka od końcówki!

• Trzymaj odkurzacz z dala od źródeł ciepła: grzejników, pieców itd.!

OSTRZEŻENIE:

• Nie używaj urządzeniach w pomieszczeniach z zagrożeniem wybuchowym.
• Nigdy nie zbieraj odkurzaczem wybuchowych płynów (olej opałowy, benzyna, rozcieńczalnik do farb, aceton) i pyłów (pył magnezu i aluminium), palnych gazów oraz nierozcieńczonych rozpuszczalników i kwasów, niebezpieczeństwo wybuchu! Zawirowania zasysanego powietrza mogą spowodować powstawanie par i mieszanin wybuchowych. Substancje te mogą działać agresywnie na użyte części i materiały.

Przegład elementów obłsugi

1	Obudowa	silnika
2	I/O Wyłącznik
3	Kółka	samonasta
4 Uchwyt do przenoszenia
5	Pojemnik	zbiorcz
6	Zamknięcie
7 2-częściowa rura zasysająca
8	Przyłączenie	węż
9	Wąż	odkurzacza
10	Zasuwa	powietrzna
11	Kanał kablowy
12 Złącze do funkcji dmuchawy

13 Element ułatwiający parkowanie 14

Dysza

15 Filtr ochronny silnika 16

Zawór

Akcesoria:

17 Szczotka do parkietów

18 Dysza do fug

19

Dysza

Bez

Klucz maszynowy do śrub Niewymienny worek na kurz

Instrukcja użycia

Użycie zgodne z przeznaczeniem

• Zgodnie z opisem i wskazówkami dotyczącymi bezpieczeństwa urządzenie stanowi odkurzacz do odkurzania na sucho i na mokro.
• Dodatkowo urządzenie jest wyposażone w dodatkowe złącze z funkcją dmuchawy.
• Każde inne użycie urządzenia jest uważane za niezgodne z przeznaczeniem i jest zabronione.

Montaż kółek

Przed przystąpieniem do używania urządzenia należy zamontować kółka.

• Ustaw pojemnik zbiorczy (5) do góry nogami.
- Zamocuj kółka, przykręcając ręką śruby a następnie dokręcając je kluczem maszynowym.

Zakładanie worka na kurz (tylko do odkurzania na sucho)

Urządzenie jest wyposażone w stały (niewymienny) worek na kurz. Worek ten jest łatwy do opróżniania i można go czyścić.

a

• Zamknij stały worek na kurz za pomocą klamry.
• Wsuń worek na kurz w uchwyt (a).

Filtr zabezpieczający silnik (15)

Na dole, na obudowie silnika, znajduje się fi ltr zabezpieczający silnik.

• Jest on przeznaczony do odkurzania na sucho i na mokro.
• Regularnie sprawdzaj, czy zamocowanie i stan fi ltra.

Podłączanie węża

podłogowa WSKĄZOWKA:

Podłącz wąż dopiero po założeniu worka na kurz.

szczekowa b rysuri

- Przyłoż końcówkę węża (złącze) do pojemnika zbiorczego. Noski zamykające na złączu wchodzą w zbiornik.

- Obróć element przyłączeniowy o jeden krótki obrót w kierunku ruchu wskazówek zegara. Dźwignia blokady (b) musi być skierowana do góry.

- Poluzuj wąż: naciśnij dźwignię blokady i obróć w kierunku przeciwnym do ruchu wskazówek zegara, aby odłączyć wąż od pojemnika zbiorczego.

Zakładanie obudowy silnika

i WSKAZÓWKA:

• Między obudową silnika i pojemnikiem zbiorczym znajduje się czarna uszczelka gumowa.
• Pamiętaj, aby ta uszczelka była zawsze zamontowana i prawidłowo osadzona. W przeciwnym razie spadnie moc ssania.

i WSKAZÓWKA:

Obudowę silnika można założyć tylko w jednym położeniu. Strzałka nad przyłączem do weża musi być skierowana na strzałkę pod wyłącznikiem głównym.

6

• Ustaw obudowę silnika tak, aby jej uchwyty były osadzone na klamrach (6) pojemnika zbiorczego.
  • Zamknij klamry.

Nasadka z dyszą

Dysza do fug: Do odkurzania tapicerki, zasłon oraz w rogach i szczelinach, itp.
Dysza podłogowa (Dotyczy tylko czysz-czenia na sucho):	Do odkurzania dywanów lub gładkich powierzchni.
Gładkie podłogi:	Wciśnij dźwignię stopą. Wysuwają się szczotki.
Dywany. Naciśnij dźwignię w przeciwnym kierunku. Szczotki są teraz schowane.
Szczotka do parkietów: (Dotyczy także czysz-czenia na mokro)	Dla ułatwienia prowadzenia końcówka podłogowa jest wyposażona w rolki. Do odkurzania dużych powierzchni, np. parkietu, laminatu lub pytek ceramicznych itp. Szczotka nadaje się doskonale do zbierania wody z dużych powierzchni.
Zdjęcie dyszy:	Dyszę proszę lekko odkręcić, a następnie ściągnąć.

Akcesoria

• Elementy osprzętu, jak rura ssąca, wąż i nasadki łatwo się składają.
• Rozłączanie: ściągnij je, jednocześnie lekko obracając.

Zasuwa powietrzna

W celu regulacji przepływu powietrza lub odczepienia elementów przylegających do dyszy proszę otworzyć zasuwę powietrzną.

Otwór wylotowy

12

• Urządzenie jest wyposażone w funkcje dmuchawy. Funkcja ta umożliwia zdmuchiwanie kurzu lub liści.
• Założ złącze węża (8) na otwór wydmuchowy (12).

Kabel sieciowy

• Do pracy odwiń całą długość kabla.
• Po pracy można zwinąć kabel do gniazda na obudowie silnika.

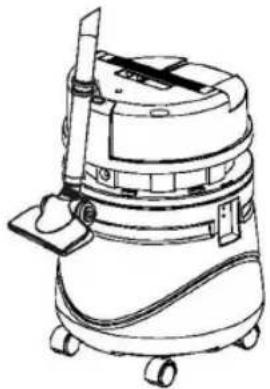

Pozycja parkowania

- Na obudowie silnika znajduje się uchwyt do nasadki podłogowej.

- Można w nim „zaparkować dyszę”.

Praca

Ogólne

• Wybierz pożądane akcesoria.
• Odwin całą długość kabla.
• Włóż wtyczkę w prawidłowo zainstalowane gniazdo z zestykiem ochronnym 230 V/50 Hz.

Odkurzanie na sucho

• Włóż niewymienny worek na kurz. W tym celu może być konieczne uprzednie zdjęcie przyłącza węża.
• Założ obudowę silnika.
  • Zamontuj akcesoria.
• Włącz urządzenie.
• Teraz można rozpocząć odkurzanie w równomiernym tempie. Nie ma konieczności dociskania końcówek do odkurzanej powierzchni.

Wyjmowanie i opróżniania zbiornika kurzu

• Wyłącz urządzenie wyłącznikiem głównym (2). Proszę wyciągnąć wtyczkę z gniazdka.
  • Zdejmij obudowę silnika.
• Zdejmij przyłącze do węża.
• Wyjmij worek na kurz.
• Opróżnij worek z kurzu, ściagając klamrę.
• Wsuń klamrę z powrotem i założ worek. Sprawdź, czy worek jest dobrze osadzony w uchwycie.
• Zamontuj z powrotem przyłącze do węża i obudowę silnika.
• Kontynuuj pracę.

Odkurzanie na mokro

△ UWAGA:

• Do zbierania płynów nie wolno używać worka na kurz. Podłącz przyłącze do węża bezpośrednio do pojemnika zbiorczego.
• Nie używaj nasadki podłogowej, lecz szczotki do parkietów.

• Przed kolejnym odkurzaniem na sucho wszystkie części muszą wyschnąć.

• Zdejmij stały worek na kurz i założ na miejsce obudowę silnika.
  • Zamontuj akcesoria.

• Włącz urządzenie.

UWAGA:

W razie pojawienia się piany, wycieku płynu lub napełnienia zbiornika natychmiast wyłącz urządzenie.

i WSKAZÓWKA:

Gdy zbiornik jest pełny, wyłącznik pływakowy (16) zamyka otwór ssący i silnik pracuje na wyższych obrotach. Należy niezwłocznie wyłączyć urządzenie i opróżnić je.

Opróżnianie pojemnika zbiorczego

• Wyłącz urządzenie wyłącznikiem głównym (2). Proszę wyciągnąć wtyczkę z gniazdka.
  • Zdejmij obudowę silnika.
• Opróżnij pojemnik zbiorczy.
• Zamontuj z powrotem przyłącze do węża i obudowę silnika.
• Kontynuuj pracę.

Czyszczenie i przechowywanie

• Proszę wyciągnąć wtyczkę z gniazdka.
• Aby nie uszkodzić powierzchni, nie używaj środków czyszczących o działaniu szorującym lub ściernym ani mechanicznych urządzeń czyszczących.

Pojemnik zbiorczy

• Po użyciu przepłucz pojemnik zbiorczy czystą woda.
• Zanieczyszczenia ze zbiornika można usunąć za pomogą gąbki lub szczotki nylonowej.

• Szybkie czyszczenie: ostukaj lub wyszczotkuj worek na kurz.
• Pranie ręczne: większe zabrudzenia należy usuwać przez pranie ręczne w temperaturze do 40°C.

i WSKAZÓWKA:

• Worek musi wyschnąć na powietrzu!
• Pracę można kontynuować dopiero, gdy worek na kurz jest całkowicie suchy.

Filtr ochronny silnika

Filtr ochronny silnika (15) znajduje się na dolnej części obudowy silnika. Filtr ochronny silnika należy czyścić co 3-5 opróżnień.

• Zdejmij obudowę silnika i wyjmij fi ltr.
• Szybkie czyszczenie: ostukaj lub wyszczotkuj filtr.
- Pranie ręczne: większe zabrudzenia należy usuwać przez pranie ręczne w temperaturze do 40°C.

i WSKAZÓWKA:

• Worek musi wyschnąć na powietrzu!
• Pracę można kontynuować dopiero, gdy fi ltry są całkowicie suche.

Obudowa

• Obudowę można przetrzeć lekko zwilżoną szmatką. Części silnikowej wolno zanurzać w wodzie!
• Po czyszczeniu wszystkie części oczyść suchą szmatką.

Przechowywanie

Przechowuj urządzenie w suchym pomieszczeniu, zabezpieczonym przed mrozem.

• Opróżnij całkowicie pojemnik zbiorczy.
• Założ obudowę silnika.
• Zwiń kabel.

Eliminowanie usterek i zakłóceń

- Urządzenie nie działa.

Co robić: Sprawdź przyłącze sieciowe. Sprawdź położenie przełącznika.

- Urządzenie nie ssie.

Możliwa przyczyna: Przepełniony worek na kurz lub pojemnik zbiorczy.

Co robić: Opróżnij pojemniki.

Możliwa przyczyna: Brak uszczelki między częścią silnikową u pojemnikiem zbiorczym.

Co robić: Sprawdź uszczelkę.

Możliwa przyczyna: Przewód ssący lub dysza zatkane ciałem obcym. Co robić: Sprawdź, czy w akcesoriach nie ma ciał obcych.

Dane techniczne

Model: BS 1260

Napięcie zasilające: 220-240 V, 50 Hz

Pobór mocy: 1200 W

Stopień ochrony: ...... II

Objętość zbiornika:....18 l

Pojemność użyteczna przy zastosowaniu do czyszczenia na mokro: 12 l

Pojemność użyteczna przy zastosowaniu fi ltra stałego:......6 l

Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Zastrzega się prawo do zmian technicznych!

WARUNKI GWARANCJI

Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu.

W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilanie z nieodpowiedniego gniazda zasilania,
• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz

wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, żle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Znaczenie symbolu „Pojemnik na śmieci“

Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych.

Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać.

Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi.

Tą droga przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego.

Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.
