GEBRUIKSAANWIJZING BS 1260 CLATRONIC

Gebruiksaanwijzing/Garantie • Mode d'emploi/Garantie

Overzicht van de bedieningselementen.... Pagina 3

Gebruiksaanwijzing.... Pagina 9

Technische gegevens ...... Pagina 12

Garantie.... Pagina 12

Contents

Algemene veiligheidsinstructies

Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik (tenzij het bedoeld is voor beperkt gebruik in de buitenlucht). Bescherm het tegen hitte, directe zonnestralen, vocht (i geen geval in vloeistoffen dompelen) en scherpe kanten. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken. Niet in het water grijpen.
• Schakel het apparaat uit en onderbreek altijd de stroomtoevoer (trek aan de steker, nooit aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.
• Laat het ingeschakelde apparaat niet zonder toezicht werken. Schakel het apparaat altijd uit of trek de steker uit de contactdoos (trek aan de steker, niet aan de kabel) voordat u de werkplek verlaat.
• Controleer regelmatig of het apparaat beschadigingen vertoont. Een beschadigd apparaat mag niet in gebruik worden genomen.
• Repareer het apparaat nooit zelf, maar breng het naar een geautoriseerde vakman. Voorkom gevaren en laat een defecte kabel altijd alleen door de fabrikant, onze technische dienst of een eender gekwalifi ceerde persoon vervangen door een soortgelijke kabel.
• Gebruik alleen originele reserveonderdelen.
• Neem de onderstaande "Speciale veiligheidsinstructies" in acht.

Kindere

- Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

Let op! Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

- Bescherm kinderen tegen gevaren en zorg ervoor dat kabels nooit los omlaag hangen en dat het apparaat buiten het bereik van kinderen blijft.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico's.

OPGELET:

wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

OPMERKING: kenmerkt tips en informatie voor u.

Speciale veiligheidsinstructies

- Zuig nooit hete as, spitse of scherpe voorwerpen op!

WAARSCHUWING:

Gevaar voor elektrische schok!

• Gebruik de zuiger alléén in vochtige vertrekken wanneer voor uw bescherming een FI-veiligheids-schakelaar is de stroomkring is voorgeschakeld.
• Vraag bij twijfel een geautoriseerde elektro-installateur om raad.

• Wanneer de met water gevulde zuiger ongewild omvalt, moet u altijd eerst de stroomtoevoer onderbreken voordat u hem weer overeind zet.

• Houd tijdens het zuig in haar een, kleding en lichaamsdelen van de zuigmond verwijderd!

• Houd de zuiger verwijderd van warmtebronnen zoals radiatoren, kachels enz!

WAARSCHUWING:

• Gebruik het apparaat niet in explosiegevaarlijke ruimtes.
• Zuig met dit apparaat nooit explosieve vloeistoffen (bijv. stookolie, benzine, verfverdunner, aceton), explosieve stoffen (bijv. magnesium- en aluminiumstof), brandbare gassen en onverdunde oplosmiddelen en zuren op. Explosiegevaar! Door het rondwervelen van de zuiglucht kunnen explosieve dampen of mengsels ontstaan. Deze stoffen kunnen de gebruikte onderdelen en materialen aantasten.

Overzicht van de bedieningselementen

1	Motorbehuizing
2	I/O Aan-/uitschakelaar
3	Looprollen
4	Handvat
5	Opvangbak
6	Sluiting
7	2-delige	zuigbuis
8	Slangaansluiting
9	Zuigslang
10	Luchtregelschuif
11	Kabelschacht
12	Aansluiting	blaasfur
13	Parkeerhulp
14	Vloermondstuk
15	Motorveiligheidsfi Iter
16	Vlotterklep
Toebehoren:
17	Parketmondstuk
18	Voegenmondstuk
19	Borstelmondstuk
	Zonder	afbeel
	Schroefsleutel
	Permanente	st

Gebruiksaanwijzingen

• Zoals in de beschrijving en de veiligheidsinstructies staat aangegeven, is dit apparaat geschikt als droog-/natzuiger.
• Bovendien beschikt het apparaat over een extra aansluiting met blaasfunctie.
• Elk verderstrekkend gebruik geldt als onreglementair en is niet toegestaan.

Montage van de rollen

Voordat u het apparaat kunt gebruiken, moet u eerst de rollen monteren.

• Zet de opvangbak (5) op zijn kop.
• Bevestig de rollen door deze aan te brengen en vervolgens handvast aan te draaien met de schroefsleutel.

Stofzak plaatsen (alleen bij het droogzuigen)

Het apparaat beschikt over een permanente stofzak. Deze is gemakkelijk te legen en te reinigen.

• Sluit de permanente stofzak met de klem.
  • Schuif de stofzak in de houder (a).

Motorveiligheidsfi Iter (15)

Onder aan de motorbehuizing bevindt zich de motorveiligheidsfi Iter.

• Deze is vereist voor het zowel het nat als droog zuigen.
• Controleer regelmatig de correcte passing en de toestand van de fi iter.

Slang aansluiten

i OPMERKING:

Breng de slang pas aan nadat u de stofzak hebt geplaatst.

b

• Sluit het uiteinde van de slang (aansluitstuk) aan op de opvangbak. De sluitnokken van het aansluitstuk grijpen in de opvangbak.
• Draai het aansluitstuk een korte draai met de klok mee. De blokkeerhendel (b) wijst naar boven.

- Slang losmaken: Druk de blokkeerhendel omlaag en draai tegen de wijzers van de klok in om de slang uit de opvangbak te verwijderen.

Motorbehuizing plaatsen

i OPMERKING:

• Tussen de motorbehuizing en de opvangbak is een zwarte rubberdichting aangebracht.
• Let op dat deze rubberdichting altijd goed op de plaats ligt en correct afsluit. Wanneer dit niet het geval is, gaat zuigkracht verloren.

i OPMERKING:

De motorbehuizing kan slechts in één positie worden aangebracht. De pijl boven de slangaansluiting moet naar de pijl onder de aan-/uitschakelaar wijzen.

6

• Richt de motorbehuizing zodanig uit dat de houder ervan boven de klemmen (6) van de opvangbak zit.
• Sluit de klemmen.

Hulpmondstuk

Voegenmondstuk: Voor het afzuigen van kussens en gordijnen en het schoonmaken van hoeken en gleuven enz.
Vloermondstuk (alleen voor de droge reiniging):	Voor de reiniging van tapijten of gladde oppervlakken.
Gladde vloeren:	Druk de hendel met de voet omlaag.De borstels zijn nu zichtbaar.
Tapijten Druk de hendel in de tegengestelde richting. De borstels zijn nu ingetrokken.
Parketmondstuk:(ook voor de natte reiniging)	Voor een gemakkelijke bediening is het vloermondstuk voorzien van rolletjes.Voor grotere oppervlakken zoals parket, laminaat of tegels e.d. Deze borstel is bij uitstek geschikt voor het opnemen van water op grote oppervlakken.
Verwijderen van het mondstuk:	Trek het mondstuk terwijl u het licht draait eraf.

Toebehoren

• Het toebehoren, zoals zuigbuis, slang en mondstukken, zijn eenvoudig in elkaar te zetten.
• Losmaken: trek de delen uit elkaar terwijl u de licht draait.

Luchtregelschuif

Open de luchtregelschuif aan de slanggreep om de luchtaanzuiging te regelen of aan het mondstuk hechtende delen te verwijderen.

Blaasopening

12

• Het apparaat beschikt over een blaasfunctie. Daarmee kunt u stof en bladeren wegblazen.
• Sluit de slang (8) aan op de blaasopening (12).

Netkabel

• Rol voor het gebruik de kabel helemaal af.
- Na het gebruik kunt u de kabel opwikkelen in de schacht aan de motorbehuizing.

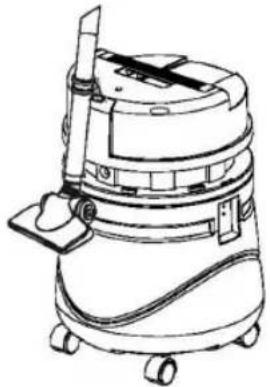

Parkeerpositie

• Het apparaat heeft aan de motorbehuizing een houder voor het vloermondstuk.
• Hier kunt u het mondstuk inhaken om het te "parkeren".

Gebruik

Algemeen

• Kies het gewenste hulpstuk.
• Rol de kabel volledig af.
• Steek de netsteker in een correct geïnstalleerde veiligheidscontactdoos 230V, 50Hz.

Droog zuigen

• Plaats de permanente stofzak. Mogelijk moet u daarvoor eerst de slangaansluiting verwijderen.
• Plaats de motorbehuizing.
• Monteer het hulpstuk.
• Schakel het apparaat in.
• Zuig nu met gelijkmatige snelheid. U hoeft geen druk uit te oefenen.

De stofzak verwijderen en legen

• Schakel het apparaat uit met de aan-/uitschakelaar (2). Trek de netsteker uit de contactdoos.
• Verwijder de motorbehuizing.
• Verwijder de slangaansluiting.
• Verwijder de stofzak.
• Verwijder de klem en leeg de stofzak.

• Breng de klem weer aan en plaats de stofzak terug. Controleer of hij correct in de houder zit.

• Monteer de slangaansluiting en plaats de motorbehuizing.

• Neem het apparaat weer in bedrijf.

Nat zuigen

OPGELET:

• Gebruik bij het opzuigen van vloeistoffen nooit de stofzak. Zorg dat de slangaansluiting direct in de opvangbak mondt.
• Gebruik niet het vloermondstuk, maar het parketmondstuk.

• Voordat u daarna weer droog zuigt, moeten alle onderdelen gedroogd zijn.

• Verwijder de permanente stofzak en breng de motorbehuizing weer aan.

• Monteer het hulpstuk.
• Schakel het apparaat in.

OPGELET:

Schakel het apparaat onmiddellijk uit wanneer schuim ontstaat of de opvangbak vol is.

i OPMERKING:

Als de opvangbak vol is, sluit de vlotterklep (16) de zuigopening en draait de motor met verhoogd toerental. Schakel het apparaat onmiddellijk uit en leeg de opvangbak.

Opvangbak legen

• Schakel het apparaat uit met de aan-/uitschakelaar (2). Trek de netsteker uit de contactdoos.
• Verwijder de motorbehuizing.
  • Leeg de opvangbak.
• Monteer de slangaansluiting en plaats de motorbehuizing.
• Neem het apparaat weer in bedrijf.

Reinigen en bewaren

• Trek de netsteker uit de contactdoos.
• Voorkom beschadigingen en reinig de zuiger niet met scherpe middelen of reinigingsapparaten.

Opvangbak

• U kunt de opvangbak na het gebruik met schoon water uitspoelen.
• U kunt verontreinigingen in de bak verwijderen met een spons of een nylonborstel.

Permanente stofzak

• Korte reiniging: klop of borstel de stofzak uit om alle resten te verwijderen.
• Handwas: bij hardnekkige verontreinigingen adviseren wij een handwas tot 40°C uit te voeren.

i OPMERKING:

• Laat de fi iter alléén aan de lucht drogen!
- Zet het bedrijf alléén voort met een gedroogde stofzak!

Motorveiligheidsfi Iter

De motorveiligheidsfi Iter (15) bevindt zich aan de onderzijde van de motorbehuizing. Reinig de motorveiligheidsfi Iter na ongeveer iedere 3 ^e tot 5 ^e leging.

• Verwijder de motorbehuizing en daarna de fi Iter.
• Korte reiniging: klop of borstel de filter uit om alle resten te verwijderen.
• Handwas: bij hardnekkige verontreinigingen adviseren wij een handwas tot 40°C uit te voeren.

i OPMERKING:

• Laat de fi Iter alléén aan de lucht drogen!
• Zet het bedrijf alléén voort met een gedroogde fi lter!

Behuizing

• De behuizing kan met een licht vochtige doek worden afgeveegd. Dompel het motorapparaat nooit onder water!
• Droog alle delen na de reiniging af met een droge doek.

Bewaren

Bewaar het apparaat in een droge, vorstvrije ruimte.

• Leeg de opvangbak zorgvuldig.
- Plaats de motorbehuizing.
- Wikkel de kabel op.

Verhelpen van storingen

• Apparaat functioneert niet.

Maatregel: Controleer de netaansluiting. Controleer de stand van de schakelaar.

- Apparaat zuigt niet.

Mogelijk oorzaak: De stofzak of de opvangbak is vol.

Maatregel: Leeg de stofzak/opvangbak.

Mogelijk oorzaak: De dichting tussen motorapparaat en opvangbak ontbreekt.

Maatregel: Controleer de dichting.

Mogelijk oorzaak: In de zuigslang of het mondstuk bevindt zich een vreemd voorwerp.

Maatregel: Controleer het toebehoren op vreemde voorwerpen.

Technische gegevens

Model: BS 1260

Spanningstoevoer: 220-240 V, 50 Hz

Opgenomen vermogen: 1200 W

Nuttige inhoud bij nat zuigen: 12 liter

Nuttige inhoud bij permanente fi liter: 6 liter

Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconst- rueerd volgens de nieuwste veiligheidstechnische voorschriften.

Technische wijzigingen voorbehouden!

Garantie

Voor het door ons geleverde apparaat verlenen wij een garantie van 24 maanden vanaf koopdatum (kassabon).

Eventuele gebreken aan het apparaat of aan het toebehoren die zijn ontstaan door productie- of materiaalfouten verhelpen wij binnen deze periode kosteloos door middel van reparatie of, naar ons oordeel, door vervanging. Eventuele garantiegevallen verlengen noch de geldigheidsduur van de garantie, noch begint daardoor een nieuwe garantieperiode!

Het koopbewijs geldt als garantiebewijs. Zonder dit bewijs kan geen kosteloze reparatie of vervanging plaatsvinden.

Geef in garantiegevallen het complete apparaat in de originele verpakking samen met de kassabon af bij uw handelaar.

Niet defecten aan de hulpstukken of aan de slijtende onderdelen, maar ook reiniging, onderhoud of de vervanging van slijtende delen vallen niet onder de garantie en geschieden altijd tegen berekening!

Bij ingrepen door derden komt de garantieverlening te vervallen.

Na de garantieperiode

Na afl oop van de garantieperiode kunnen reparaties tegen berekening worden uitgevoerd door de betreffende vakhandelaar of de technische dienst.

Betekenis van het symbool "Vuilnisemmer"

Bescherm ons milieu, elektrische apparaten horen niet in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt.

Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen inwerken.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie.
