INSTRUKCJA OBSŁUGI sensixx B10L BOSCH

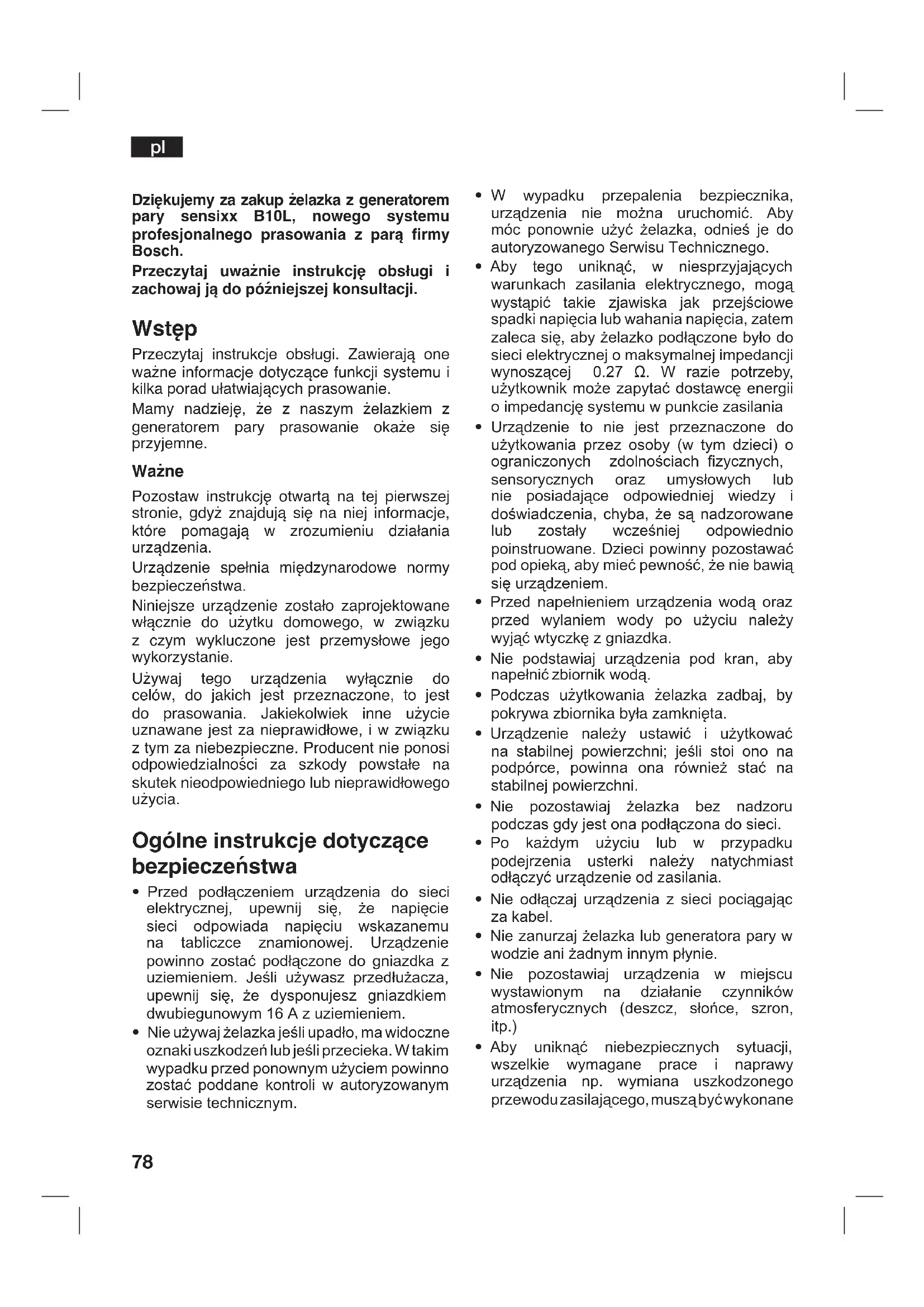

Dziękujemy za zakup żelazka z generatorem pary sensixx B10L, nowego systemu profesjonalnego prasowania z parą firmy Bosch. Przeczytaj uważnie instrukcję obsługi i zachowaj ją do póêniejszej konsultacji. Wstęp Przeczytaj instrukcje obsługi. Zawierają one ważne informacje dotyczące funkcji systemu i kilka porad ułatwiających prasowanie. Mamy nadzieję, że z naszym żelazkiem z generatorem pary prasowanie okaże się przyjemne. Ważne Pozostaw instrukcję otwartą na tej pierwszej stronie, gdyż znajdują się na niej informacje, które pomagają w zrozumieniu działania urządzenia. Urządzenie spełnia międzynarodowe normy bezpieczeństwa. Niniejsze urządzenie zostało zaprojektowane włącznie do użytku domowego, w związku z czym wykluczone jest przemysłowe jego wykorzystanie. Używaj tego urządzenia wyłącznie do celów, do jakich jest przeznaczone, to jest do prasowania. Jakiekolwiek inne użycie uznawane jest za nieprawidłowe, i w związku z tym za niebezpieczne. Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieodpowiedniego lub nieprawidłowego użycia. Ogólne instrukcje dotyczące bezpieczeństwa

• Przed podłączeniem urządzenia do sieci elektrycznej, upewnij się, że napięcie sieci odpowiada napięciu wskazanemu na tabliczce znamionowej. Urządzenie powinno zostać podłączone do gniazdka z uziemieniem. Jeśli używasz przedłużacza, upewnij się, że dysponujesz gniazdkiem dwubiegunowym 16 A z uziemieniem.

• Nie używaj żelazka jeśli upadło, ma widoczne oznaki uszkodzeń lub jeśli przecieka. W takim wypadku przed ponownym użyciem powinno zostać poddane kontroli w autoryzowanym serwisie technicznym.

• W wypadku przepalenia bezpiecznika, urządzenia nie można uruchomić. Aby móc ponownie użyć żelazka, odnieś je do autoryzowanego Serwisu Technicznego.

• Aby tego uniknąć, w niesprzyjających warunkach zasilania elektrycznego, mogą wystąpić takie zjawiska jak przejściowe spadki napięcia lub wahania napięcia, zatem zaleca się, aby żelazko podłączone było do sieci elektrycznej o maksymalnej impedancji wynoszącej 0.27 Ω. W razie potrzeby, użytkownik może zapytać dostawcę energii o impedancję systemu w punkcie zasilania

• Urządzenie to nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych oraz umysłowych lub nie posiadające odpowiedniej wiedzy i doświadczenia, chyba, że są nadzorowane lub zostały wcześniej odpowiednio poinstruowane. Dzieci powinny pozostawać pod opieką, aby mieć pewność, że nie bawią się urządzeniem.

• Przed napełnieniem urządzenia wodą oraz przed wylaniem wody po użyciu należy wyjąć wtyczkę z gniazdka.

• Nie podstawiaj urządzenia pod kran, aby napełnić zbiornik wodą.

• Podczas użytkowania żelazka zadbaj, by pokrywa zbiornika była zamknięta.

• Urządzenie należy ustawić i użytkować na stabilnej powierzchni; jeśli stoi ono na podpórce, powinna ona również stać na stabilnej powierzchni.

• Nie pozostawiaj żelazka bez nadzoru podczas gdy jest ona podłączona do sieci.

• Po każdym użyciu lub w przypadku podejrzenia usterki należy natychmiast odłączyć urządzenie od zasilania.

• Nie odłączaj urządzenia z sieci pociągając za kabel.

• Nie zanurzaj żelazka lub generatora pary w wodzie ani żadnym innym płynie.

• Nie pozostawiaj urządzenia w miejscu wystawionym na działanie czynników atmosferycznych (deszcz, słońce, szron, itp.)

• Aby uniknąć niebezpiecznych sytuacji, wszelkie wymagane prace i naprawy urządzenia np. wymiana uszkodzonego przewodu zasilającego, musz ą być wykonane79

przez wykwalifikowanego pracownika Autoryzowanego centrum serwisowego. Ważne:

• Podczas pracy urządzenie osiąga wysokie temperatury i generuje parę, co może być przyczyną oparzeń w przypadku niewłaściwego użycia.

• Przewód pary, stacja bazowa a w szczególności samo żelazko mogą mocno nagrzewać się podczas używania.

• Uważaj by kabel nie dotykał podstawy żelazka kiedy jest ono rozgrzane.

• Nie kieruj strumienia pary w stronę osób lub zwierząt. Opis

2. Demontowana podstawka żelazka

3. Kabel zasilający oraz schowek na przewód

4. Wtyczka sieciowa kabel

6. Wskaźnik świetlny. “Para gotowa”

7. Lampka kontrolna “Napełnij bojler”

8. Kontrola pary zmienna (*w zależności od

9. Wyłącznik główny 0/I podświetlany

10. Obudowa wewnętrznego generatora pary

11. Pokrętło regulacji temperatury

12. Przycisk wylotu pary

13. Wskaźnik świetlny żelazka

15. Blokada wylotu pary (*w zależności od

1. Usuń wszelkie etykiety lub osłony ze stopy.

2. Ustaw urządzenie poziomo na płaskiej i

stabilnej powierzchni. Można zdjąć podpórkę żelazka z urządzenia i ustawić je wraz z podpórką na solidnej, stabilnej i poziomej powierzchni.

3. Otwórz nakrętkę bojlera (1). Ostrożnie

napełnij bojler zawsze używając lejka i dokładnie zamknij nakrętkę. Napełnianie ciepłą wodą skraca czas oczekiwania na jej podgrzanie. Nie przepełniać zbiornika wody.

4. Rozwiń kabel (4) zasilający i podłącz go do

gniazdka z uziemieniem.

5. Ustaw główny włącznik (9) w (pozycji “I”).

6. Po około 7 minutach, zapali się wskaźnik

świetlny “para gotowa” (6), wskazując, że urządzenie jest gotowe do pracy.

7. Gdy bojler jest pusty, zapala się kontrola (7)

“Napełnij bojler”. Napełnianie bojlera Uwaga! Ryzyko poparzenia! Należy zachować ostrożność przy otwieraniu nakrętki, skąd może wydobyć się para. Jeżeli zaświeci się lampka kontrolna (7):

1. Naciśnij przycisk uwalniania pary (12), aby

upewnić się, że para nie jest wytwarzana. Dopiero wówczas można napełnić bojler.

2. Ustaw wyłącznik urządzenia (9) w pozycji

wyłączonej (“0”) i odłącz stację parową od zasilania. Następnie należy odczekać minimum 2 minuty.

3. Ostrożnie i powoli otwórz nakrętkę (1).

Odczekaj, aż ujdzie pozostała para.

4. Napełnij bojler zawsze używając lejka. Nie

przepełniać zbiornika wody.

5. Jeśli wokół wlotu wody pozostaną

pozostałości wody, należy usunąć je za pomocą ręcznika przed zamknięciem zbiornika boilera.

6. Dokładnie zamknij nakrętkę.

• Można stosować wodę wodociągową. Aby przedłużyć prawidłowe działanie funkcji pary, należy mieszać wodę z kranu z woda destylowaną w proporcji 1:1. Jeśli woda z kranu jest bardzo twarda, należy zmieszać ją z wodą destylowaną w proporcji 1:2. Informacje o stopniu twardości wody można uzyskać u lokalnego dostawcy wody.

• Aby uniknąć uszkodzenia i/lub zanieczyszczenia parownika, nie należy wlewać do niego wody zapachowej, octu, krochmalu, płynów odkamieniających ani innego rodzaju produktów chemicznych.80

Wszelkie uszkodzenia w wyniku użycia jednego z wyżej wymienionych produktów unieważni gwarancję.

• Żelazka nie można odstawiać na stopce. Należy zawsze umieszczać je w położeniu pionowym na podstawce (2). Podpórkę można umieścić w specjalnie zaprojektowanym otworze urządzenia lub w innym odpowiednim miejscu w strefie prasowania. Nie ustawiaj żelazka na urządzeniu bez podpórki.

• Przy pierwszym użyciu z żelazka może wydobywać się para lub zapachy oraz pojawić się mogą białe cząsteczki na stopie; jest to normalne i po kilku minutach znika. Regulacja temperatury

1. Sprawdź na etykietce instrukcje dotyczące

prasowania ubrania w odpowiedniej temperaturze.

2. Wybierz temperaturę (11):

3. Wskaźnik świetlny (13) pozostaje włączony

podczas gdy żelazko nagrzewa się, i gaśnie kiedy żelazko osiąga wybraną temperaturę. Porady:

• Posortuj ubrania zgodnie z etykietami prania i prasowania, rozpoczynając od tych, które maja być prasowane w najniższej temperaturze.

• Jeśli nie ma pewności z jakiej tkaniny uszyte jest dane ubranie, rozpocznij prasowanie w niskiej temperaturze i wypróbuj prawidłową temperaturę prasowania na kawałku materiału normalnie niewidocznym. Prasowanie z parą (B)

1. Obróć wskaźnik temperatury (11) do

wymaganego położenia

2. Ustaw ilość pary odpowiadającą Twoim

potrzebom za pomocą regulatora zmiennej ilości pary (8) (w zależności od modelu)

3. Wciśnij przycisk uwalniający parę (12) w

celu jej uwolnienia. Uwaga: Prasowanie przy niższych ustawieniach temperatury “•”

• Jeżeli urządzenie posiada regulator zmiennej ilości pary (8), ustaw go na najniższą możliwą pozycję (“

• Jeżeli urządzenie nie posiada regulatora zmiennej ilości pary, podczas prasowania w niższych temperaturach wciskaj przycisk uwalniania pary (12) tylko na kilka sekund jednorazowo. W obydwu przypadkach, jeśli zobaczysz wodę kapiącą ze stopy żelazka, ustaw wskaźnik temperatury (11) w wyższej pozycji (upewniając się, czy ubranie może być prasowane przy takim ustawieniu). Żelazko z korkową rączką (w zależności od modelu) : Aby uzyskać stały dopływ pary, należy nacisnąć przycisk blokady wylotu pary (15) i przesunąć go do końcowego tylnego położenia, do momentu zablokowania. Aby wyłączyć stały dopływ pary, należy przesunąć przycisk blokady wylotu pary do przodu. Ważne:

• Przewód ciśnieniowy pary może się nagrzewać kiedy prasuje się przez długi czas, jest to zjawisko normalne. Prasowanie bez użycia pary

1. Ustaw wymaganą temperaturę prasowania.

2. Rozpocznij prasowanie nie naciskając

przycisku wylotu pary (12). Pionowy strumień pary (C)

1. Ustaw przycisk temperatury w pozycji “••”

2. Można w ten sposób prasować zasłony

i ubrania wiszące (marynarki, kostiumy, płaszcze...) ustawiając żelazko w pozycji pionowej i naciskając przycisk wylotu pary (12). Operuj żelazkiem pionowo w odległości od 10 do 20 cm od tkaniny. Nigdy nie należy kierować strumienia pary na garderobę znajdującą się na ciele . Nigdy nie należy kierować strumienia pary na inne osoby lub zwierzęta.81

Ustawienie “eco” oszczędzania energii (w zależności od modelu) Przy wybranym ustawieniu “eco” na regulatorze pary, zużycie energii zostaje zredukowane poprzez zmniejszenie zużycia prądu i wody. Dobre efekty prasowania można uzyskać w przypadku większości ubrań. Stosować wyższe ustawienia tylko w przypadku grubych i bardzo wymiętych materiałów. Czyszczenie kotła Aby przedłużyć okres użytkowania generatora pary i uniknąć gromadzenia się osadów, po kilkugodzinnym używaniu należy przepłukać bojler (po około 50 godzinach). W przypadku twardej wody, należy zwiększyć częstotliwość wykonywania tej czynności. Nie stosować płynów odkamieniających do płukania bojlera, gdyż mogłyby go uszkodzić.

1. Pozostaw urządzenie do przestygnięcia na

2. Odkręć nakrętkę bojlera (1).

3. Trzymając urządzenie do góry dnem,

opróżnij bojler nad zlewem.

4. Napełnij bojler 500 ml świeżej wody.

5. Potrząśnij stacją bazową przez chwilę, a

następnie opróżnij ją cał kowicie nad zlewem lub wiadrem.

6. Dla uzyskania najlepszego rezultatu,

polecamy powtórzyć tę czynność dwukrotnie

7. Zamknij nakrętkę .

Czyszczenie i konserwacja Ważne: Przed czyszczeniem lub czynnościami konserwacyjnymi, należy zawsze odłączyć urządzenie od zasilania.

1. Po zakończeniu prasowania wyjmij wtyczkę

z gniazdka i pozostaw żelazko na chwilę, aby stopa ostygła przed czyszczeniem.

2. Jeśli stopa jest zabrudzona lub przyrdzewiała,

wyczyść ją wilgotna ściereczką.

3. Nie używaj środków ściernych lub

rozpuszczalników. Przechowywanie urządzenia (D)

1. Ustaw główny włącznik w pozycji “0” i odłącz

przewody zasilające.

2. Przed schowaniem żelazka pozostaw je do

3. Ustaw żelazko stopą na podpórce.

4. Opróżnij bojler i schowaj kable zasilające

i przewód pary w przeznaczonym na nie schowku. Nie należy zwijać kabli zbyt ciasno.

5. Podczas przesuwania urządzenia należy

wykorzystać uchwyty umieszczone na bokach urządzenia, wskazane na rys. jako pkt. (17) Stopa ochronna do tkanin (E) (w zależności od modelu) Ten ochraniacz stosuje się przy prasowaniu parą delikatnych tkanin przy maksymalnej temperaturze. Jego zastosowanie czyni zbędnym również zastosowanie ściereczki zapobiegającej błyszczeniu ciemnych materiałów. Zalecamy rozpoczęcie od przeprasowania niewielkiego fragmentu na lewej stronie ubrania i sprawdzenia efektu. Aby założyć ochraniacz na żelazko, ustaw szpic żelazka na brzegu ochraniacza i przełóż taśmę elastyczną przez dolną tylnią część żelazka, aby go dopasować. Aby zdjąć ochraniacz, pociągnij za taśmę elastyczną. Ochraniacz można nabyć w punkcie serwisu lub sklepach specjalistycznych. Kod produktu (punkty obsługi posprzedażnej) Nazwa produktu (sklepy z akcesoriami specjalistycznymi) 571510 TDZ2045 Wskazówki, które pomogą oszczędzić energię Generowanie pary powoduje największe zużycie energii podczas eksploatacji żelazka. W celu zmniejszenia zużywanej energii należy postępować zgodnie z poniższymi radami:82

Postępowanie w razie awarii Problem Możliwe przyczyny Rozwiązanie Generator pary nie włącza się.

• Podłączenie jest wadliwe.

• Generator pary nie jest podłączony.

• Sprawdź kabel sieciowy, wtyczkę i gniazdko.

• Ustaw główny włącznik zasilania (9) w pozycji .(“I”). Żelazko nie nagrzewa się.

• Wyłącznik “0/I” żelazka jest w pozycji “0”.

• Przycisk regulacji temperatury jest w pozycji “min”.

• Ustaw główny włącznik zasilania (9) w pozycji .(“I”).

• Ustaw przycisk regulacji temperatury (11) w żądanej pozycji. Po włączeniu z żelazka wydobywa się dym.

• Przy pierwszym użyciu: niektóre elementy żelazka są oliwione przez producenta i na początku kiedy się nagrzewają, mogą dymić.

• Przy pierwszym użyciu: stopa żelazka może być zabrudzona.

• Zjawisko to jest normalne i po kilku chwilach zniknie.

• Wyczy ść stopę zgodnie z podanymi instrukcjami czyszczenia. Przez otwory stopy wydobywa się woda.

• Użyto funkcji pary zanim osiągnięta została odpowiednia temperatura.

• Woda skrapla się wewnątrz przewodu ponieważ funkcja pary używana jest po raz pierwszy lub nie była używana przez dłuższy czas.

• Zmniejsz strumień pary przy prasowaniu w niskich temperaturach (zmienna kontrola pary (8))

• Odsuń żelazko ze strefy prasowania i naciśnij przycisk wylotu pary (12) aż zacznie wydobywać się para. Przez stopę wydobywa się brud lub stopa jest zabrudzona.

• W bojlerze nagromadził się osad.

• Użyto środków chemicznych lub dodatków do wody.

• Wyczyść bojler. Użyj wody z wodociągu zmieszanej w równych proporcjach z wodą destylowaną lub odmineralizowaną. Jeśli woda z kranu jest bardzo twarda, należy zmieszać ją z wodą destylowaną w proporcji 1:2.

• Wyczyść stopę wilgotną ściereczką.

• Nigdy nie należy wlewać żadnych substancji do bojlera.

• Zaleca się zaczynać od prasowania tkanin, które wymagają najniższej temperatury prasowania. Sprawdzić na metce przy ubraniu zalecaną temperaturę prasowania.

• Należy starać się prasować wilgotne tkaniny i stopniowo obniżać ustawienie pary w żelazku.

• Dla osób, które przed prasowaniem używają suszarki elektrycznej, zaleca się zaprogramować suszarkę na funkcję “iron dry”.

• Jeżeli tkaniny są wystarczająco wilgotne, można je prasować bez użycia pary.83 Ekologiczna utylizacja To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz. U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Problem Możliwe przyczyny Rozwiązanie Żelazko nie wytwarza pary.

• Kocioł nie włącza się lub jest pusty.

• Zbiornik wody został nieprawidłowo założony na generator pary.

• Regulator pary jest w pozycji minimum.

• Ustaw główny włącznik (9) w pozycji (“I”) i/lub napełnij bojler.

• Zwiększ strumień pary kręcąc regulatorem pary (8). Prasowana tkanina ciemnieje i/lub przywiera do stopy.

• Wybrana temperatura jest zbyt wysoka i spowodowała uszkodzenie tkaniny.

• Wybierz temperaturę odpowiednią dla tkaniny zaś stopę wyczyść wilgotną ściereczką. Stopa brudzi się. • Jest to normalne następstwo użytkowania.
