Power Pack 1620 - Odkurzacz THOMAS - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz wielofunkcyjny na sucho i mokro
Marka	Thomas
Model	Power Pack 1620
Pojemność zbiornika	30 L (szacunkowo)
Zasilanie	Sieciowe, 230 V ~ 50 Hz
Moc ssania	Regulowana za pomocą pokrętła regulacji (11)
Główne funkcje	Odkurzanie na sucho, odkurzanie na mokro, regulacja mocy
System filtracji	Filtr stożkowy (model 1616), filtr długotrwały na mokro/sucho (23), worek na kurz (24)
Dołączone akcesoria	Elastyczny wąż ssący (12), rura ssąca (13), ssawka uniwersalna (14), ssawka do mebli tapicerowanych (15), ssawka do dywanów i wykładzin (16), ssawka do szczelin (17), głowica syfonowa (18), ssawka do grubych zanieczyszczeń (19)
Bezpieczeństwo	Zawór pływakowy (27), automatyczne wyłączanie przy pełnym zbiorniku, ochrona przed substancjami szkodliwymi
Konserwacja i czyszczenie	Czyścić filtr czystą wodą, suszyć po użyciu mokrym, opróżniać worek na kurz
Części zamienne i naprawialność	Naprawy powierzone serwisowi Thomas, nie otwierać silnika samodzielnie
Gwarancja	36 miesięcy użytku domowego, 12 miesięcy profesjonalnego, po okazaniu dowodu zakupu
Informacje ogólne	Waga nieokreślona, wymiary nieokreślone

Często zadawane pytania - Power Pack 1620 THOMAS

Moc ssania stopniowo maleje, co robić?

Sprawdź, czy pory filtra nie są zatkane, czy worek na kurz nie jest pełny oraz czy ssawki, rury przedłużające lub węże nie są zatkane. Jeśli wąż jest zatkany, pociągnij go, pozostawiając urządzenie włączone, aby odblokować materiał.

Dlaczego kurz wydostaje się z odkurzacza w trybie odkurzania?

Może to wynikać z nieprawidłowo zamocowanego i/lub uszkodzonego systemu filtracji lub użycia filtra niebędącego marką THOMAS. Sprawdź montaż filtra i w razie potrzeby wymień go.

Dlaczego podczas odkurzania na mokro woda wydostaje się z otworów wylotowych powietrza?

Pływak (schemat K) może być zablokowany przez ciecze i nie działać prawidłowo. Wyczyść zawór pływakowy i upewnij się, że jest w doskonałym stanie.

Silnik nie działa, co sprawdzić?

Sprawdź, czy przewód przyłączeniowy, złącza i gniazdko nie są uszkodzone. Przed jakąkolwiek kontrolą odłącz wtyczkę od sieci. Nigdy nie otwieraj silnika samodzielnie, skontaktuj się z serwisem.

Jak przeprowadzić odkurzanie na mokro?

Przed odkurzaniem na mokro bezwzględnie usuń wkład filtracyjny (filtr stożkowy lub filtr długotrwały do sucha) i użyj filtra długotrwałego do środowiska mokrego i suchego. Upewnij się, że zawór pływakowy jest czysty. Po użyciu wyczyść i osusz urządzenie oraz akcesoria.

Jak wyczyścić filtr stożkowy?

Filtr stożkowy (20) można myć czystą wodą. Nigdy nie używaj środków piorących ani czyszczących. Upewnij się, że filtr jest dobrze suchy przed ponownym użyciem.

Jaka jest długość gwarancji i jak z niej skorzystać?

Gwarancja wynosi 36 miesięcy przy użytku domowym (12 miesięcy przy użytku profesjonalnym) od daty dostawy. Aby skorzystać, przedstaw dokument zakupu. Istotne wady są naprawiane lub części wymieniane bezpłatnie. Delikatne części (szkło, plastik) nie są objęte gwarancją.

Gdzie znaleźć serwis Thomas?

Zwróć się do swojego specjalistycznego sprzedawcy lub bezpośrednio do serwisu THOMAS. Dane kontaktowe znajdują się na odwrocie instrukcji. Zawsze podawaj informacje z tabliczki znamionowej swojego odkurzacza.

Jakie akcesoria są dołączone do odkurzacza Power Pack 1620?

Akcesoria obejmują: elastyczny wąż ssący, rurę ssącą, ssawkę uniwersalną, ssawkę do mebli tapicerowanych, ssawkę do szczelin, głowicę syfonową i inne w zależności od modelu. Sprawdź listę identyfikacyjną części w instrukcji.

Czy mogę używać odkurzacza z narzędziem elektrycznym?

W modelu POWER PACK 1630 SE znajduje się gniazdko dla narzędzi elektrycznych (6). Można podłączyć narzędzia o mocy od 60 do 2000 W. Użyj trybu automatycznego z przełącznikiem wyboru (7) do automatycznego włączania/wyłączania odkurzacza.

INSTRUKCJA OBSŁUGI Power Pack 1620 THOMAS

Rysunek odkurzacza / oznaczenie części 3/30
Rysunki montażowe 4/5
Wskazówki bezpieczeństwa 30
Montaż 31
Odkurzanie suche 31
Odkurzanie mokre 32
Środki zaradcze przy ewentualnej awarii 32
W trosce o ochronę środowiska naturalnego 32
Serwis 32

Содержание

RUS

Страница

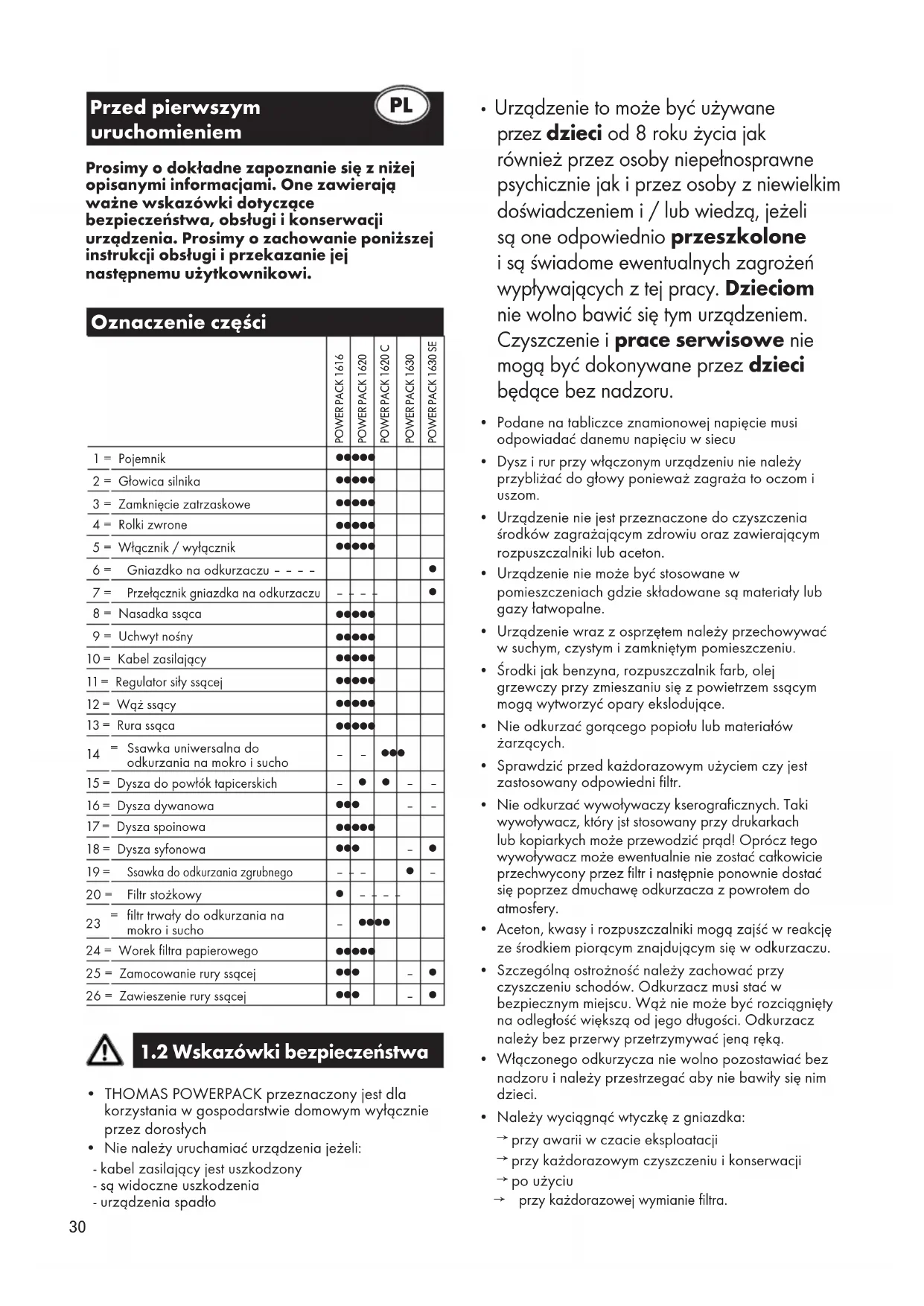

Przed pierwszym uruchomieniem

Prosimy o dokładne zapoznanie się z niżej opisanymi informacjami. One zawierają ważne wskazówki dotyczące bezpieczeństwa, obsługi i konserwacji urządzenia. Prosimy o zachowanie poniższej instrukcji obsługi i przekazanie jej następnemu użytkownikowi.

Oznaczenie części

	POWER PACK 1616	POWER PACK 1620	POWER PACK 1620 C	POWER PACK 1630	POWER PACK 1630 SE
1 = Pojemnik	●●	●●●
2 = Głowica silnika	●●	●●●
3 = Zamknięcie zatrzaskowe	●●	●●●
4 = Rolki zwrone	●●	●●●
5 = Włącznik / wyłącznik	●●	●●●
6 = Gniazdko na odkurzaczu - - - -					●
7 = Przełącznik gniazdka na odkurzaczu	-	-	-		●
8 = Nasadka ssąca	●●	●●●
9 = Uchwyt nośny	●●	●●●
10 = Kabel zasilający	●●	●●●
11 = Regulator siły ssącej	●●	●●●
12 = Wąż ssący	●●	●●●
13 = Rura ssąca	●●	●●●
14 = Ssawka uniwersalna do odkurzania na mokro i sucho	-	-	●●●
15 = Dysza do powłók tapicerskich	-	●	●	-	-
16 = Dysza dywanowa	●●●			-	-
17 = Dysza spoinowa	●●●●●
18 = Dysza syfonowa	●●●			-	●
19 = Ssawka do odkurzania zgrubnego	-	-		●	-
20 = Filtr stożkowy	●	-	-	-
23 = filtr trwały do odkurzania na mokro i sucho	-	●●●●●
24 = Worek filtra papierowego	●●●●●
25 = Zamocowanie rury ssącej	●●●			-	●
26 = Zawieszenie rury ssącej	●●●			-	●

1.2 Wskazówki bezpieczeństwa

• THOMAS POWERPACK przeznaczony jest dla korzystania w gospodarstwie domowym wyłącznie przez dorosłych

• Nie należy uruchamiać urządzenia jeżeli:

• kabel zasilający jest uszkodzony

• są widoczne uszkodzenia
• urządzenia spadło

- Urządzenie to może być używane przez dzieci od 8 roku życia jak również przez osoby niepełnosprawne psychicznie jak i przez osoby z niewielkim doświadczeniem i / lub wiedzą, jeżeli są one odpowiednio przeszkolone i są świadome ewentualnych zagrożeń wypływających z tej pracy. Dzieciom nie wolno bawić się tym urządzeniem. Czyszczenie i prace serwisowe nie mogą być dokonywane przez dzieci będące bez nadzoru.

• Podane na tabliczce znamionowej napięcie musi odpowiadać danemu napięciu w siecu
• Dysz i rur przy włączonym urządzeniu nie należy przybliżać do głowy ponieważ zagraża to oczom i uszom.
• Urządzenie nie jest przeznaczone do czyszczenia środków zagrażającym zdrowiu oraz zawierającym rozpuszczalniki lub aceton.
• Urządzenie nie może być stosowane w pomieszczeniach gdzie składowane są materiały lub gazy łatwopalne.
• Urządzenie wraz z osprzętem należy przechowywać w suchym, czystym i zamkniętym pomieszczeniu.
• Środki jak benzyna, rozpuszczalnik farb, olej grzewczy przy zmieszaniu się z powietrzem ssącym mogą wytworzyć opary eksłodujące.
• Nie odkurzać gorącego popiołu lub materiałów żarzących.
• Sprawdzić przed każdorazowym użyciem czy jest zastosowany odpowiedni filtr.
• Nie odkurzać wywoływaczy kserograficznych. Taki wywoływacz, który jest stosowany przy drukarkach lub kopiarkych może przewodzić prąd! Oprócz tego wywoływacz może ewentualnie nie zostać całkowicie przechwycony przez filtr i następnie ponownie dostać się poprzez dmuchawę odkurzacza z powrotem do atmosfery.
• Aceton, kwasy i rozpuszczalniki mogą zajść w reakcję ze środkiem piorącym znajdującym się w odkurzaczu.
• Szczególną ostrożność należy zachować przy czyszczeniu schodów. Odkurzacz musi stać w bezpiecznym miejscu. Wąż nie może być rozciągnięty na odległość większą od jego długości. Odkurzacz należy bez przerwy przetrzymywać jeną ręką.
• Włączonego odkurzycza nie wolno pozostawiać bez nadzoru i należy przestrzegać aby nie bawiły się nim dzieci.
• Należy wyciągnąć wtyczkę z gniazdka:

→ przy awarii w czacie eksploatacji
→ przy każdorazowym czyszczeniu i konserwacji
→ po użyciu
→ przy każdorazowej wymianie filtra.

• Nie wyciągać wtyczki poprzez ciągnienie kabla lecz wyłącznie samą wtyczkę.
• Należy zwrócić uwagę aby kabel zasilający nie został poddany wysokim temperaturom i cieczom chemicznym jak również nie był przeciągany przez ostre krawędzie.
• Awarie urządzenia, osprzętu lub kabla zasilającego (konieczny jest kabel specjalny) nie należy nigdy naprawiać samemu lecz wyłącznie poprzez specjalny zakład serwisowy. Wszelkie reparatury dokonywane we własnym zakresie mogą zagrozić własnemu zdrowiu. Należy przestrzegać aby zawsze były używane oryginalne części zamienne i osprzęt.
• Urządzenia nie poddawać wpływom atmosferycznym, wilgoci i nie stawiać w pobliżu Rródła ciepła.

Opakowanie

• Po rozpakowaniu urządzenia sprawdzić, czy nie zostało uszkodzone podczas transportu oraz skontrolować kompletność dostawy! W razie uszkodzenia lub niekompletności dostarczonego urządzenia należy skontaktować się ze specjalistycznym punktem sprzedaży lub z serwisem firmy THOMAS!
• Nie wyrzucać oryginalnego kartonu opakowania! Może być jeszcze potrzebny do przechowywania urządzenia po wyłączeniu z eksploatacji oraz przy wysyłce urządzenia do specjalistycznego punktu sprzedaży lub do serwisu firmy THOMAS.

Montaż rolek zwrotnych

A Otworzyć zamknięcie zatrzaskowe i zdjęć głowicę silnika.
B Rolki zwrotne i trzpiene wcisnąć dokładnie w podtstawę pojemnika.

Odkurzanie suche

Po uprzednim odkurzaniu mokrym odkurzacz musi być całkowicie wysuszony; również wąż lub rurę ewentualnie uprzednio wysuszyć.

Nie należy nigdy odkurzać na sucho bez filtra lub z uszkodzonym filtrem.

© Tylko model POWER PACK 1616:

Filtr stożkowy (20) stosowany jest dodatkowo do papierowego filtra workowego. W ten sposób osiągnięte zostaje najlepsze zabezpieczenie przed zwroten kurzu z odkurzacza. Filtr stożkowy (20) umocować na dolnej części korpusu silnika (2). W zależności od modelu umocować go za pomocą klamr obrotowych na pozycji 1 lub 2. Przy mocnym zabrudzeniu lub przy utracie zdolności ssącej odkurzacza, filtr stożkowy (20) może zostać opłukany czystą wodą, bez

stosowania przy tym mydła lub innych środków czyszczących. Prosimy zwrócić uwagę, aby przed kolejnym zastosowaniem filtr dokładnie wysuszyć.

D Założyć filtr trwały do odkurzania na mokro i sucho (23) i zabezpieczyć klamrami obracanymi.
E Worek filtracyjny wcisnąć na nasadkę ssącą i umocować na ściance pojemnika.
F Nasadzić głowicę silnika i zamknąć zatrzaski.
G Podłączyć wąż ssący. W celu odłączenia przekręcić złączkę ssącą a następnie ją wyciągnąć.

Umocować żądany osprzęt.

Włożyć wtyczkę do kontaktu.

N Za pomocą włącznika / wyłącznika (6) uruchomić odkurzacz.

Za pomocą regulatora siły ssania (11, rys. J) można zmieniać moc zasysania.

• suwak napowietrzania bocznego zamknięty = pełna moc ssania
• suwak napowietrzania bocznego otwarty = moc ssania zmniejszona

Model THOMAS POWER PACK 1630 SE

Do gniazdka na odkurzaczu można podłączać elektronarządzia o mocy 60 - 2000 W.

Możliwe są dwa tryby pracy, które można wybrać przełącznikiem (7) na agregacie.

H Przełącznik (7)

Zwykły tryb pracy:

Nie należy wciskać klawisza z lampką kontrolną.

Natychmiastowe uruchomienie odkurzacza uniwersalnego przez WŁĄCZENIE/WYŁĄCZENIE wyłącznika (5) przy wykonywaniu dowolnej pracy ssania.

Automatyczny tryb pracy:

Ten tryb pracy należy wybrać, gdy podłączone jest elektronarzędzie z odsysaniem pyłu. Podłączyć elektronarzędzie do gniazdka na odkurzaczu i potączyć wąż ssący z elektronarządziem.

Wcisnąć przycisk z lampką kontrolną na przełączniku (7) i włączyć WŁĄCZNIK/WYŁĄCZNIK (5).

Lampka kontrolna sygnalizuje gotowość do pracy. Przy włączaniu/wyłączaniu podłączonego elektronarządzia odkurzacz włącza/wyłącza się automatycznie. Jeżeli przewód zasilający (10) podłączony jest do gniazdka sieciowego (6), to w gniazdku na odkurzaczu jest napięcie, również i wtedy, gdy WŁĄCZNIK/WYŁĄCZNIK (5) oraz przełącznik (7) są wyłączone.

Odkurzanie mokre

Przed odkurzaniem na mokro należy zawsze wyjąć zamontowany filtr (rys. C, D i E), gdyż w przeciwnym wypadku nastąpi jego zniszczenie (przed wyjęciem głowicy silnika (2) należy koniecznie wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego)!

Przy zasysaniu z pojemników, w których poziom cieczy znajduje się wyżej od górnej krawędzi pojemnika ssącego i którego pojemność jest większa od pojemności pojemnika ssącego, może dojść do przelewu jeżeli zawór pływakowy jest zamknięty.

W takim przypadku odprowadzić tylko część cieczy i w międzynarodasie opróżnić pojemnik ssący.

Najpierw wyciągnąć z cieczy rurę i wąż ssący a następnie wyłączyć odkurzacz w celu uniknięcia przelewu.

Zawór pływakowy utrzymywać stale w czystym stanie. On przerywa automatyc znie zasysanie jeżeli pojemnik ssący jest pełen.

Po zakończeniu odkurzania mokrego odkurzacz i użyte części oczyścić i wysuszyć.

Środki zaradcze przy ewentualnej awarii

Jeżeli się zdarzy, iż odkurzacz nie funkcjonuje zgodnie z oczekiwaniami, wówczas nie trzeba koniecznie natychmiast zawiadamiać zakładu serwisowego.

Prosimy najpierw sprawdzić czy powodem usterki są drobne przyczyny:

Jeżeli podczas odkurzania wydostaje się kurz:

• sprawdzić czy system filtrowy jest prawidłowo umocowany i nieuszkodzony.
• sprawdzić czy papierowy worek filtrowy jest pełen.
• sprawdzić czy dysze, rury i wąż ssący nie są zapchane (wąż ssący przy włączonym odkurzaczu rozciągnąć - wyciągnięcie powoduje poluzowanie zapchania).

Jeżeli podczas odkurzania z otworów wydmuchujących wycieka woda:

- sprawdzić czy pływak (rys. K) podczas odkurzania jest zablokowany cieczą i nie funkcjonuje.

Jeżeli moc zasysania nagle słabnie:

- sprawdzić czy zawór pływakowy zablokował powietrze ssące. Może się to zdarzyć przy nadmiernym pochyleniu odkurzacza lub przy jego przewróceniu się. Odkurzacz wyłączyć – pływak spada na dół – odkurzacz jest ponownie sprawny.

Jeżeli silnik nie działa:

• sprawdzić czy kabel, wtyczka i kontakt są sprawne.
• przed sprawdzeniem wyciągnąć wtyczkę.
• nie otwierać silnika nigdy samemu!

W trosce o ochronę środowiska naturalnego

Nie wyrzucaj elementów opakowania i zużytych urządzeń.

Elementy opakowania:

• Opakowania kartonowe nadają się do przetworzenia i ponownego wykorzystania. Należy je oddać do odpowiedniego punktu zbiórki surowców wtórnych
• Elementy plastikowe posiadają oznaczania wskazujące na rodzaj surowca i możliwość recyclingu.

Składowanie urządzeń po ich wykorzystaniu:

- Urządzenia elektryczne należy składować wg lokalnych zaleceń ale zanim oddasz urządzenie odetnij od niego wtyczkę

Oznaczenie na produkcie lub jego opakowaniu oznacza, że nie może być one traktowane jak inne śmieci. Zużyte urządzenie należy oddać do wyznaczonego punktu zbiórki surowców wtórnych zajmującego się recyclingiem urządzeń elektrycznych.

Stosując się do zasad recyclingu urządzeń elektrycznych pomożesz uniknąć potencjalnych negatywnych skutków dla środowiska i zdrowia ludzkiego jakie mogą być związane z niewłaściwym sposobem utylizacji tego urządzenia.

W celu uzyskania więcej informacji na temat recyclingu tego urządzenia skontaktuj się lokalnym wydziałem ochrony środowiska, punktem recyclingu urządzeń elektrycznych lub ze sklepem gdzie nabyłeś ten produkt.

Serwis

Prosimy zwrócić się do sprzedawcy, który poda adres lub telefon przynależnego zakładu serwisowego THOMAS.

Należy przy tam podać dane zapisane na tabliczce typu odkurzacza.

W celu zachowania bezpiecznego funkcjonowania odkurzacza należy wszelkie naprawy, a w szczególności naprawy części prądowych dokonywać w zakładzie elektroserwisowym. W przypadku awarii należy się zwrócić do sprzedawcy lub zakładu serwisowego THOMAS.

Dane kontaktowe znajdują się na odwrotnej stronie.
