Produkttyp	Nass-/Trocken-Mehrzwecksauger
Marke	Thomas
Modell	Power Pack 1620
Behälterkapazität	30 L (Schätzung)
Stromversorgung	Netz, 230 V ~ 50 Hz
Saugleistung	Einstellbar über Regelknopf (11)
Hauptfunktionen	Trockensaugen, Nasssaugen, Leistungsregelung
Filtersystem	Konusfilter (Modell 1616), Langzeit-Nass-/Trockenfilter (23), Staubbeutel (24)
Mitgeliefertes Zubehör	Flexibler Saugschlauch (12), Saugrohr (13), Universal-Bodendüse (14), Polsterdüse (15), Teppichdüse (16), Fugen- und Saumdüse (17), Siphonkopf (18), Grobpartikeldüse (19)
Sicherheit	Schwimmerventil (27), automatische Abschaltung bei vollem Behälter, Schutz vor schädlichen Substanzen
Pflege und Reinigung	Filter mit klarem Wasser reinigen, nach Nassgebrauch trocknen, Staubbeutel entleeren
Ersatzteile und Reparierbarkeit	Reparaturen dem Thomas-Kundendienst überlassen, Motor nicht selbst öffnen
Garantie	36 Monate bei Haushaltsgebrauch, 12 Monate bei gewerblicher Nutzung, gegen Vorlage des Kaufbelegs
Allgemeine Informationen	Gewicht nicht angegeben, Abmessungen nicht angegeben

Häufig gestellte Fragen - Power Pack 1620 THOMAS

Die Saugleistung lässt allmählich nach, was tun?

Prüfen Sie, ob die Poren des Filters verstopft sind, ob der Staubbeutel voll ist und ob die Düsen, Verlängerungsrohre oder Schläuche verstopft sind. Wenn der Schlauch verstopft ist, ziehen Sie daran, während das Gerät läuft, um das Material zu lösen.

Im Saugbetrieb tritt Staub aus dem Staubsauger aus, warum?

Dies kann an einem falsch montierten und/oder defekten Filtersystem oder an der Verwendung eines Filters liegen, der nicht von der Marke THOMAS ist. Überprüfen Sie den Filtersitz und ersetzen Sie ihn gegebenenfalls.

Beim Nasssaugen tritt Wasser aus den Luftaustrittsöffnungen aus, warum?

Der Schwimmer (Schema K) ist möglicherweise durch Flüssigkeiten blockiert und kann nicht reagieren. Reinigen Sie das Schwimmerventil und stellen Sie sicher, dass es einwandfrei funktioniert.

Der Motor läuft nicht mehr, was ist zu prüfen?

Prüfen Sie, ob das Anschlusskabel, die Steckverbinder und die Steckdose nicht defekt sind. Vor jeder Prüfung den Netzstecker ziehen. Öffnen Sie niemals selbst den Motor, wenden Sie sich an den Kundendienst.

Wie führe ich eine Nasssaugung durch?

Entfernen Sie vor dem Nasssaugen unbedingt die Filterpatrone (Konusfilter oder Langzeit-Trockenfilter) und verwenden Sie den Langzeit-Nass-/Trockenfilter. Stellen Sie sicher, dass das Schwimmerventil sauber ist. Reinigen und trocknen Sie nach Gebrauch das Gerät und das Zubehör.

Wie reinige ich den Konusfilter?

Der Konusfilter (20) kann mit klarem Wasser gewaschen werden. Verwenden Sie niemals Wasch- oder Reinigungsmittel. Stellen Sie sicher, dass der Filter vor der Wiederverwendung vollständig trocken ist.

Wie lange ist die Garantie und wie mache ich sie geltend?

Die Garantie beträgt 36 Monate bei Haushaltsgebrauch (12 Monate bei gewerblicher Nutzung) ab Lieferdatum. Zur Geltendmachung legen Sie einen Kaufbeleg vor. Wesentliche Mängel werden kostenlos repariert oder Teile ersetzt. Zerbrechliche Teile (Glas, Kunststoff) sind nicht abgedeckt.

Wo finde ich den Thomas-Kundendienst?

Wenden Sie sich an Ihren Fachhändler oder direkt an den THOMAS-Kundendienst. Die Kontaktdaten finden Sie auf der Rückseite der Anleitung. Geben Sie stets die Informationen vom Typenschild Ihres Staubsaugers an.

Welches Zubehör wird mit dem Staubsauger Power Pack 1620 mitgeliefert?

Das Zubehör umfasst: flexiblen Saugschlauch, Saugrohr, Universal-Bodendüse, Polsterdüse, Fugendüse, Siphonkopf und je nach Modell weitere. Siehe Teileliste in der Anleitung.

Kann ich den Staubsauger mit einem Elektrowerkzeug verwenden?

Beim Modell POWER PACK 1630 SE ist eine Steckdose für Elektrowerkzeuge (6) vorhanden. Sie können Werkzeuge von 60 bis 2000 W anschließen. Verwenden Sie den Automatikmodus mit dem Wahlschalter (7) für automatisches Ein-/Ausschalten des Staubsaugers.

BEDIENUNGSANLEITUNG Power Pack 1620 THOMAS

Geräteabbildung/Teileidentifizierung 3/6
Montageabbildungen 4/5
Sicherheitshinweise 6
Montage 7
Trockensaugen 7
Naßsaugen 8
Hilfe bei eventuellen Störungen 8
Der Umwelt zuliebe 8
Kundendienst 8
Garantie 37

Contents Page

GB

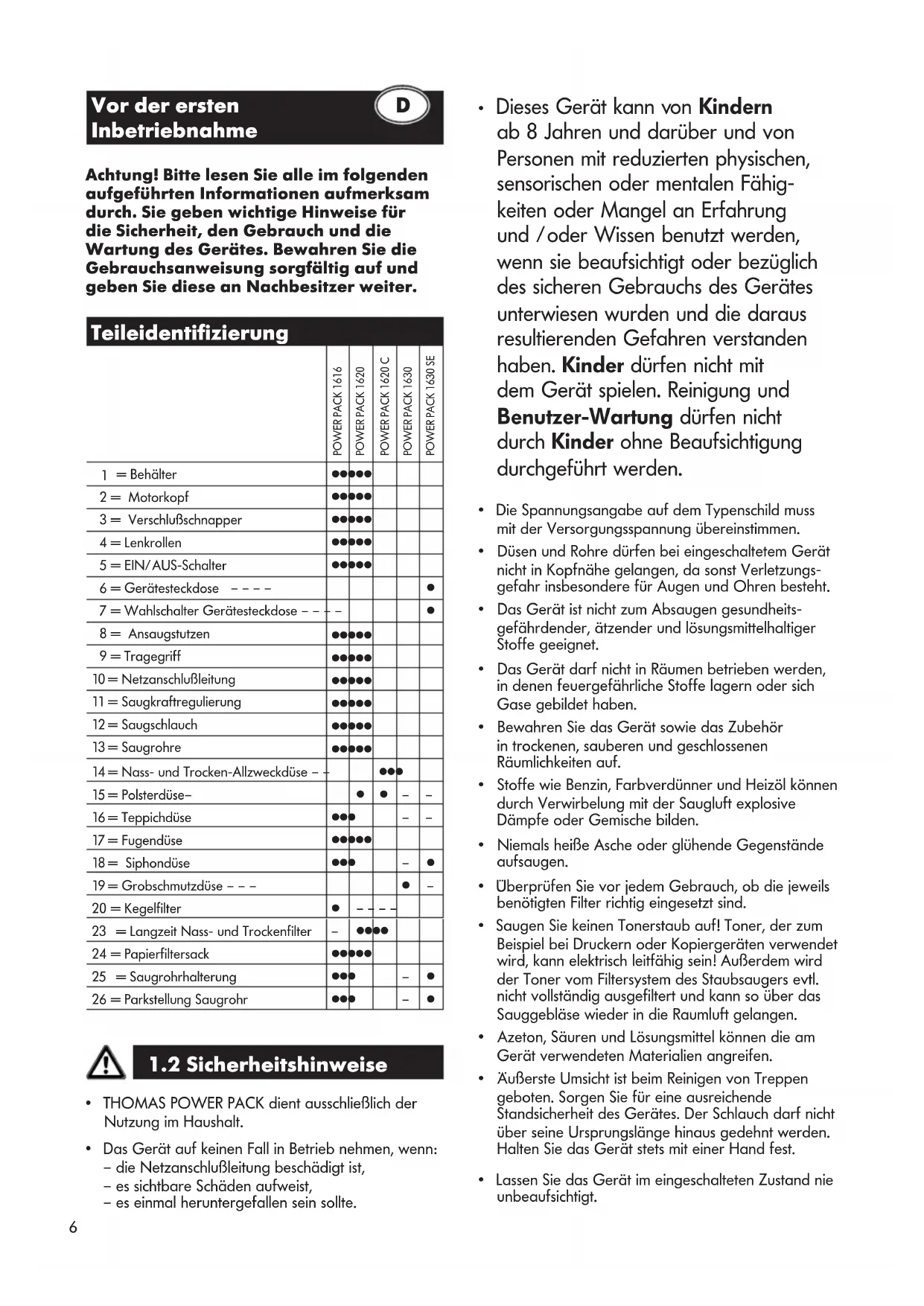

Vor der ersten Inbetriebnahme

Achtung! Bitte lesen Sie alle im folgenden aufgeführten Informationen aufmerksam durch. Sie geben wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Bewahren Sie die Gebrauchsanweisung sorgfältig auf und geben Sie diese an Nachbesitzer weiter.

Teileidentifizierung

	POWER PACK 1616	POWER PACK 1620	POWER PACK 1620 C	POWER PACK 1630	POWER PACK 1630 SE
1 = Behälter	●●	●●●
2 = Motorkopf	●●	●●●
3 = Verschlußschnapper	●●	●●●
4 = Lenkrollen	●●	●●●
5 = EIN/AUS-Schalter	●●	●●●
6 = Gerätesteckdose - - - -					●
7 = Wahlschalter Gerätesteckdose - - - -					●
8 = Ansaugstutzen	●●	●●●
9 = Tragegriff	●●	●●●
10 = Netzanschlußleitung	●●	●●●
11 = Saugkraftregulierung	●●	●●●
12 = Saugschlauch	●●	●●●
13 = Saugrohre	●●	●●●
14 = Nass- und Trocken-Allzweckdüse - -			●●●
15 = Polsterdüse-		●	●	-	-
16 = Teppichdüse	●●●			-	-
17 = Fugendüse	●●●●●●
18 = Siphondüse	●●●			-	●
19 = Grobschmutzdüse - - -				●	-
20 = Kegelfilter	●	- - - -
23 = Langzeit Nass- und Trockenfilter	-	●●●●●
24 = Papierfiltersack	●●●●●●
25 = Saugrohrhalterung	●●●			-	●
26 = Parkstellung Saugrohr	●●●			-	●

1.2 Sicherheitshinweise

• THOMAS POWER PACK dient ausschließlich der Nutzung im Haushalt.
  • Das Gerät auf keinen Fall in Betrieb nehmen, wenn:
  – die Netzanschlußleitung beschädigt ist,
  – es sichtbare Schäden aufweist,
• es einmal heruntergefallen sein sollte.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und /oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Die Spannungsangabe auf dem Typenschild muss mit der Versorgungsspannung übereinstimmen.
- Düsen und Rohre dürfen bei eingeschaltetem Gerät nicht in Kopfnähe gelangen, da sonst Verletzungsgefahr insbesondere für Augen und Ohren besteht.
- Das Gerät ist nicht zum Absaugen gesundheitsgefährdender, ätzender und lösungsmittelhaltiger Stoffe geeignet.
- Das Gerät darf nicht in Räumen betrieben werden, in denen feuergefährliche Stoffe lagern oder sich Gase gebildet haben.
- Bewahren Sie das Gerät sowie das Zubehör in trockenen, sauberen und geschlossenen Räumlichkeiten auf.
- Stoffe wie Benzin, Farbverdünner und Heizöl können durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden.
- Niemals heiße Asche oder glühende Gegenstände aufsaugen.
- Überprüfen Sie vor jedem Gebrauch, ob die jeweils benötigten Filter richtig eingesetzt sind.
- Saugen Sie keinen Tonerstaub auf! Toner, der zum Beispiel bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein! Außerdem wird der Toner vom Filtersystem des Staubsaugers evtl. nicht vollständig ausgefiltert und kann so über das Sausgebläse wieder in die Raumluft gelangen.
- Azeton, Säuren und Lösungsmittel können die am Gerät verwendeten Materialien angreifen.
- Äußerste Umsicht ist beim Reinigen von Treppen geboten. Sorgen Sie für eine ausreichende Standsicherheit des Gerätes. Der Schlauch darf nicht über seine Ursprungslänge hinaus gedehnt werden. Halten Sie das Gerät stets mit einer Hand fest.
- Lassen Sie das Gerät im eingeschalteten Zustand nie unbeaufsichtigt.

• Der Netzstecker ist zu ziehen:
→ bei Störungen während des Betriebes,
→ vor jeder Reinigung und Pflege,
→ nach dem Gebrauch,
→ bei jedem Filterwechsel.
- Niemals den Stecker am Kabel aus der Steck dose ziehen, sondern ausschließlich am Stecker.
- Sorgen Sie dafür, daß die Anschlußleitung weder Hitze und chemischen Flüssigkeiten ausgesetzt ist, noch über scharfe Kanten oder Oberflächen gezogen wird.
- Schäden am Gerät, am Zubehör, oder an der Netzanschlußleitung (Sonderleitung erforderlich) niemals selbst reparieren, sondern nur durch eine autorisierte Kundendienststation instand setzen lassen, denn Veränderungen am Gerät können Ihre Gesundheit gefährden. Sorgen Sie dafür, daß nur Original-Ersatzteile und Zubehör verwendet wird.
- Das Gerät keinen Witterungseinflüssen, keiner Feuchtigkeit und keinen Hitzequellen aussetzen.

Verpackung

• Nach dem Auspacken das Gerät auf Transportschäden und den Lieferumfang auf Vollständigkeit prüfen! Bei Schäden oder unvollständiger Lieferung bitte an Ihren Fachhändler oder an den THO MAS Kundendienst wenden!
• Originalkarton nicht wegwerfen! Kann zum Aufbewahren des Geräts bei Außerbetriebnahme und zur Rücksendung an Ihren Fachhändler oder den THOMAS Kundendienst benötigt werden.

Montage Lenkrollen

A Verschlussschnapper öffnen und Motorkopf abnehmen.
B Lenkrollen und Bolzen fest in den Behälterboden eindrücken.

Trockensaugen

Nach vorherigem Nasssaugen muss das Gerät absolut trocken sein; auch Schlauch oder Rohre gegebenenfalls vorher trocknen. Nie ohne oder mit beschädigten Filtern trockensaugen.
C Nur Modell POWER PACK 1616: Verwenden Sie den Kegelfilter (20) zusätzlich zum Papierfiltersack. Somit erreichen Sie bestes Staubrückhaltevermögen. Den Kegelfilter (20) an der Unterseite des Motorkopfs (2) aufsetzen. Je nach Modell an

Pos. 1 oder 2 mit den Drehklammern verriegeln. Bei starker Verschmutzung oder nachlassender Saugleistung kann der Kegelfilter (20) mit klarem Wasser, ohne Wasch- und Reinigungsmittelzusätze, ausgewaschen werden. Achten Sie darauf, dass der Filter beim nächsten Saugeinsatz ganz durchgetrocknet ist.

D Langzeit Nass- und Trockenfilter (23) einsetzen und mit Drehklammern sichern.
E Filtersack fest auf den Ansaugstutzen drücken und an die Behälterwand anlegen.
F Motorkopf aufsetzen und Verschlussschnapper schließen.
G Saugschlauch anschließen. Zum Abnehmen den Sauganschluß zur Seite drehen und herausziehen.

Montieren Sie das gewünschte Zubehör.

Netzstecker anschließen.

H Gerät mit EIN/AUS-Schalter (5) einschalten.

Mit der Saugkraftregulierung (11, Abb. J) lässt sich die Saugkraft verändern.

• Nebenluftschieber geschlossen = volle Saugkraft
• Nebenluftschieber geöffnet = verringerte Saugkraft

Modell THOMAS POWER PACK 1630 SE

An die Gerätesteckdose (6) können Elektrowerkzeuge von 60 – 2000 W Leis tungsaufnahme angeschlossen werden.

Es ermöglicht zwei Betriebsarten, die mit dem Wahlschalter (7) an dem Aggregat gewählt werden können.

H Wahlschalter (7)

Normalbetrieb: Taste mit der Kontrollleuchte darf nicht gedrückt sein.

Sofortiger Anlauf des Allzweck-Saugers für alle Saugarbeiten durch Einschalten des EIN/AUS-Schalters (5).

Automatikbetrieb:

Diese Betriebsart wählen, wenn ein Elektrowerkzeug mit Staubabsaugung angeschlossen wird. Das Elektrowerkzeug an die Gerätesteckdose anschließen und den Saugschlauch mit dem Elektrowerkzeug verbinden.

Taste mit der Kontrollleuchte am Wahlschalter (7) drücken und EIN/AUS-Schalter (5) einschalten. Die Kontrollleuchte zeigt Betriebsbereitschaft an. Durch ein-/ausschalten des Elektrowerkzeuges wird der Staubsauger automatisch mitge schaltet.

Wenn die Netzanschlußleitung (10) angeschlossen ist, steht die Gerätesteckdose (6) unter Spannung; auch wenn der EIN/AUS-Schalter (5) und der Wahlschalter (7) ausgeschaltet sind.

Naßsaugen

Vor dem Naßsaugen immer die ein gesetzte Filtereinheit (Abb. C, D und E) entnehmen, da diese sonst gebrauchsunfähig wird (vor Abnahme des Motorkopfs (2) unbedingt den Netzstecker aus der Steckdose ziehen)!

Beim Absaugen aus Behältern, deren Flüssigkeitsspiegel höher liegt als die Oberkante des Saugbehälters und deren Füllinhalt größer ist als das Fassungsvermögen des Saugbehälters, kann bei geschlossenem Schwimmerventil weiter Flüssigkeit nachfließen.

In solchen Fällen nur Teilmengen absaugen und Saugbehälter zwischendurch entleeren.

Zuerst Saugrohr und -schlauch aus der Flüssigkeit heben und danach das Gerät ausschalten, um ein Nachlaufen von Flüssigkeit zu verhindern.

Schwimmerventil (27, Abb. K) stets sauber und gangbar halten. Es unterbricht automatisch das Ansaugen, wenn der Saugbehälter voll ist.

Nach Beendigung des Nasssaugens das Gerät und verwendete Zubehörteile reinigen und trocknen.

Hilfe bei eventuellen Störungen

Falls Ihr Gerät wider Erwarten einmal nicht zufriedenstellend funktioniert, brauchen Sie nicht gleich den Kundendienst einzuschalten. Bitte prüfen Sie zunächst, ob die Störung nur kleine Ursachen hat:

Wenn beim Saugen Staub austritt:

• Ist das Filtersystem richtig befestigt und ohne Defekt?
• Wurde ein Original THOMAS-Filter verwendet?

Wenn die Saugkraft allmählich nachläßt:

• Sind die Filterporen durch Feinstaub verstopft?
• Ist der Papierfiltersack voll?
• Sind Düse, Verlängerungsrohr oder Saugschlauch durch Schmutz verstopft? (Saugschlauch bei eingeschaltetem Gerät auseinanderziehen – Dehnung lockert Verstopftes).

Wenn beim Saugen Wasser aus den Ausblasöffnungen des Gerätes tritt:

• Ist der Schwimmer (Bild K) beim Saugen von Flüssigkeiten blockiert und kann nicht ansprechen?

Wenn die Saugkraft plötzlich nachläßt:

- Hat das Schwimmerventil die Saugluft gestoppt? Das kann passieren bei extremer Schrägstellung oder beim Umkippen des Gerätes. Sauger ausschalten – der Schwimmer fällt nach unten – das Gerät ist wieder betriebsbereit.

Wenn der Motor nicht läuft:

• Sind Kabel, Stecker und Steckdose intakt?
• Vor Prüfung Stecker ziehen.
- Niemals selbst den Motor öffnen!

Der Umwelt zuliebe

Verpackungsmaterial und ausgediente Geräte nicht einfach wegwerfen!

Geräteverpackung:

• Der Verpackungskarton kann der Altpapier-Sammlung zugeführt werden.
• Den Kunststoffbeutel aus Polyethylen (PE) zur Wiederverwertung an Sammelstellen abgeben.

Verwertung des Gerätes nach dem Ende seiner Lebenszeit:

- Entsorgen Sie das Gerät nach den örtlichen Vorschriften und schneiden Sie vorher den gezogenen Netzstecker ab.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, son dern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mit menschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Kundendienst

Wenden Sie sich an Ihren Fachhändler, der Ihnen im Bedarfsfall auch gerne die Adresse oder Telefonnummer des für Sie zuständigen THOMAS-Kundendienstes miteilt.

Bitte geben Sie dabei stets die Angaben auf dem Typenschild Ihres Saugers an.

Zur Aufrechterhaltung der Sicherheit des Gerätes sollten Sie Reparaturen insbesondere an stromführenden Teilen nur durch Elektro-Fachkräfte durchführen lassen. Im Störungsfall sollten sie sich daher an Ihren Fachhändler oder direkt an den THOMAS Kundendienst wenden.

Die Kontaktdaten finden Sie auf der Rückseite.

Unabhängig von den Gewährleistungsverpflichtungen des Händlers aus dem Kaufvertrag leisten wir für dieses Gerät Garantie gemäß nachstehenden Bedingungen:

1. Die Garantiezeit beträgt 36 Monate - gerechnet vom Liefertag an den ersten Endabnehmer. Sie reduziert sich bei gewerblicher Benutzung oder gleichzusetzender Beanspruchung auf 12 Monate. Zur Geltendmachung des Anspruchs ist die Vorlage eines Kaufbeleges erforderlich.
2. Innerhalb der Garantiezeit beseitigen wir alle wesentlichen Funktionsmängel, die nachweislich auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind durch Instandsetzung der mangelhaften Teile oder Teilersatz nach unserer Wahl; ausgetauschte Teile gehen in unser Eigentum über.
   Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas, Kunststoffe, Lampen.
   Mängel sind uns innerhalb der Garantiezeit unverzüglich nach Feststellung zu melden.
   Während der Garantiefrist werden die zur Behebung von aufgetretenen Funktionsfehlern benötigten Ersatzteile sowie die Kosten der angefallenen Arbeitszeit nicht berechnet. Bei unberechtigter Inanspruchnahme unseres Kundendienstes gehen die damit verbundenen Kosten zu Lasten des Kunden.
   Instandsetzungsarbeiten beim Kunden oder am Aufstellungsort können nur für Großgeräte verlangt wer-

GUARANTEE

den. Andere Geräte sind unserer nächstgelegenen Kundendienststelle oder Vertragswerkstatt zu übergeben bzw. ins Werk zu senden.

1. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser sowie allgemein aus anomalen Umweltbedingungen. Ein Garantieanspruch besteht nicht bei Schäden als Folge normaler Abnutzung, ferner nicht bei Nichtbeachtung der Gebrauchsanweisung oder unsachgemäßer Verwendung.
2. Der Garantieanspruch verliert seine Gültigkeit, wenn von uns nicht bevollmächtigte Personen Eingriffe oder Reparaturen an den Geräten vornehmen.
3. Garantieleistungen bewirken weder für das Gerät noch für die eingebauten Ersatzteile eine Verlängerung oder Erneuerung der Garantiefrist: die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
4. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Auch nach Ablauf der Garantiefrist bieten wir Ihnen unsere Kundendienstleistungen an. Bitte wenden Sie sich an Ihren Händler oder direkt an unsere Kundendienst-Abteilung.

Technische Änderungen vorbehalten.
