| Type de produit | Aspirateur multifonction sec et humide |
| Marque | Thomas |
| Modèle | Power Pack 1620 |
| Capacité de la cuve | 30 L (estimation) |
| Alimentation | Secteur, 230 V ~ 50 Hz |
| Puissance d'aspiration | Réglable via bouton de régulation (11) |
| Fonctions principales | Aspiration à sec, aspiration humide, régulation de puissance |
| Système de filtration | Filtre conique (modèle 1616), filtre longue durée humide/sec (23), sac à poussière (24) |
| Accessoires fournis | Tuyau flexible d'aspiration (12), tube d'aspiration (13), suceur universel (14), suceur pour meubles rembourrés (15), suceur pour tapis et moquettes (16), suceur pour joints (17), tête siphon (18), suceur pour particules grossières (19) |
| Sécurité | Soupape à flotteur (27), arrêt automatique cuve pleine, protection contre substances nocives |
| Entretien et nettoyage | Nettoyer filtre à l'eau claire, sécher après usage humide, vidanger sac à poussière |
| Pièces détachées et réparabilité | Réparations confiées au SAV Thomas, ne pas ouvrir le moteur soi-même |
| Garantie | 36 mois usage domestique, 12 mois professionnel, sur présentation du ticket d'achat |
| Informations générales | Poids non spécifié, dimensions non spécifiées |
FOIRE AUX QUESTIONS - Power Pack 1620 THOMAS
Questions des utilisateurs sur Power Pack 1620 THOMAS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice Power Pack 1620 - THOMAS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Power Pack 1620 de la marque THOMAS.
MODE D'EMPLOI Power Pack 1620 THOMAS
Schéma de l'appareil/identification des pièces 3/12
Schémas pour le montage 4/5
Consignes de sécurité 12
Montage 13
Aspiration à sec 13
Aspiration humide 14
Aide en cas de dysfonctionnements éventuels 14
Pour l'amour de l'environnement 14
Service après vente 14
Garantie 38
Inhoud
NL
Pagina

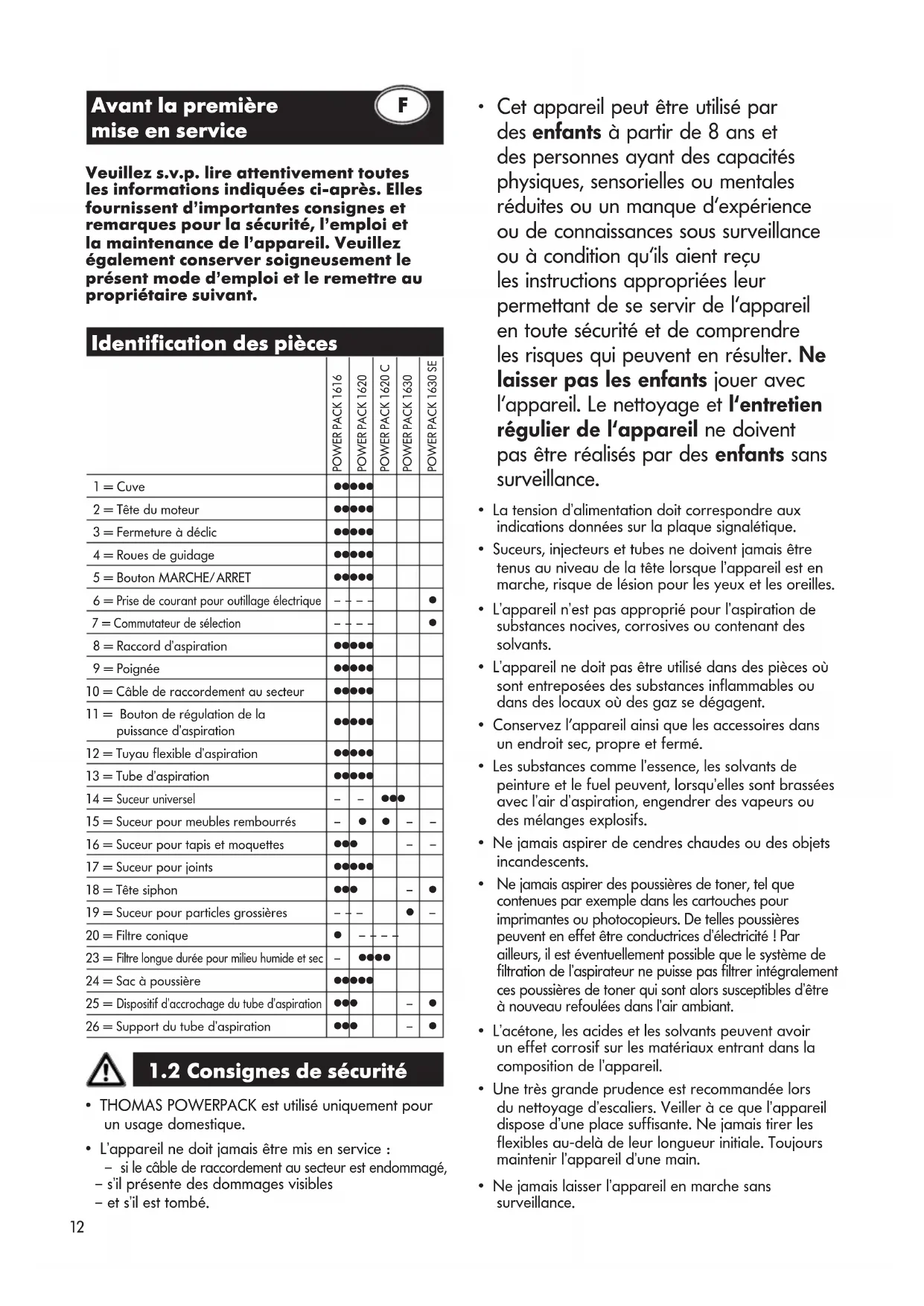

Avant la première mise en service
Veuillez s.v.p. lire attentivement toutes les informations indiquées ci-après. Elles fournissent d'importantes consignes et remarques pour la sécurité, l'emploi et la maintenance de l'appareil. Veuillez également conserver soigneusement le présent mode d'emploi et le remettre au propriétaire suivant.
Identification des pièces
| POWER PACK 1616 | POWER PACK 1620 | POWER PACK 1620 C | POWER PACK 1630 | POWER PACK 1630 SE | |
| 1 = Cuve | ●●●●●● | ||||
| 2 = Tête du moteur | ●●●●●● | ||||
| 3 = Fermeture à déclic | ●●●●●● | ||||
| 4 = Roues de guidage | ●●●●●● | ||||
| 5 = Bouton MARCHE/ARRET | ●●●●●● | ||||
| 6 = Prise de courant pour outillage électrique | - - - - | ● | |||
| 7 = Commutateur de sélection | - - - - | ● | |||
| 8 = Raccord d'aspiration | ●●●●●● | ||||
| 9 = Poignée | ●●●●●● | ||||
| 10 = Câble de raccordement au secteur | ●●●●●● | ||||
| 11 = Bouton de régulation de la puissance d'aspiration | ●●●●●● | ||||
| 12 = Tuyau flexible d'aspiration | ●●●●●● | ||||
| 13 = Tube d'aspiration | ●●●●●● | ||||
| 14 = Suceur universel | - | - | ●●●● | ||
| 15 = Suceur pour meubles rembourrés | - | ● | ● | - | - |
| 16 = Suceur pour tapis et moquettes | ●●● | - | - | ||
| 17 = Suceur pour joints | ●●●●●● | ||||
| 18 = Tête siphon | ●●● | - | ● | ||
| 19 = Suceur pour particles grossières | - - - | ● | - | ||
| 20 = Filtre conique | ● | - - - - | |||
| 23 = Filtre longue durée pour milieu humide et sec | - | ●●●●● | |||
| 24 = Sac à poussière | ●●●●●● | ||||
| 25 = Dispositif d'accrochage du tube d'aspiration | ●●● | - | ● | ||
| 26 = Support du tube d'aspiration | ●●● | - | ● |
1.2 Consignes de sécurité
- THOMAS POWERPACK est utilisé uniquement pour un usage domestique.
- L'appareil ne doit jamais être mis en service :
- si le câble de raccordement au secteur est endommagé,
- s'il présente des dommages visibles
- et s'il est tombé.
- Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience ou de connaissances sous surveillance ou à condition qu'ils aient reçu les instructions appropriées leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques qui peuvent en résulter. Ne laisser pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien régulier de l'appareil ne doivent pas être réalisés par des enfants sans surveillance.
- La tension d'alimentation doit correspondre aux indications données sur la plaque signalétique.
- Suceurs, injecteurs et tubes ne doivent jamais être tenus au niveau de la tête lorsque l'appareil est en marche, risque de lésion pour les yeux et les oreilles.
- L'appareil n'est pas approprié pour l'aspiration de substances nocives, corrosives ou contenant des solvants.
- L'appareil ne doit pas être utilisé dans des pièces où sont entreposées des substances inflammables ou dans des locaux où des gaz se dégagent.
- Conservez l'appareil ainsi que les accessoires dans un endroit sec, propre et fermé.
- Les substances comme l'essence, les solvants de peinture et le fuel peuvent, lorsqu'elles sont brassées avec l'air d'aspiration, engendrer des vapeurs ou des mélanges explosifs.
- Ne jamais aspirer de cendres chaudes ou des objets incandescents.
- Ne jamais aspirer des poussières de toner, tel que contenues par exemple dans les cartouches pour imprimantes ou photocopieurs. De telles poussières peuvent en effet être conductrices d'électricité ! Par ailleurs, il est éventuellement possible que le système de filtration de l'aspirateur ne puisse pas filtrer intégralement ces poussières de toner qui sont alors susceptibles d'être à nouveau refoulées dans l'air ambiant.
- L'acétone, les acides et les solvants peuvent avoir un effet corrosif sur les matériaux entrant dans la composition de l'appareil.
- Une très grande prudence est recommandée lors du nettoyage d'escaliers. Veiller à ce que l'appareil dispose d'une place suffisante. Ne jamais tirer les flexibles au-delà de leur longueur initiale. Toujours maintenir l'appareil d'une main.
-
Ne jamais laisser l'appareil en marche sans surveillance.
-
Le connecteur de branchement au secteur doit être retiré:
- en cas de dysfonctionnement de l'appareil
- avant chaque nettoyage et entretien de l'appareil
- après chaque utilisation
- à chaque changement de filtre
- Ne jamais tirer sur le câble pour débrancher le connecteur de la prise, toujours tirer sur le connecteur lui-même
- Veiller à ce que le câble de branchement ne soit jamais exposé à de fortes températures ou à des fluides chimiques et à ce qu'il ne soit jamais tiré sur des arêtes ou surfaces tranchantes.
- Ne jamais réparer soi-même les dommages éventuels qui peuvent éventuellement se présenter sur l'appareil, les accessoires ou le câble de raccordement au secteur (câble spécial nécessaire). De telles réparations doivent toujours être confiées au service technique après vente.
- Ne pas exposer l'appareil aux intempéries, à l'humidité ou à des sources de chaleur quelconques.
Emballage
- Une fois l'appareil sorti de son emballage, en contrôler l'intégrité et l'intégralité. En cas d'endommagements dus au transport et/ou de livraison incomplète, adressez-vous SVP à votre revendeur ou au S.A.V. THOMAS.
- Ne jetez pas l'emballage d'origine! Si vous deviez retourner l'appareil à votre revendeur ou au S.A.V. THOMAS, cet emballage d'origine vous sera très précieux. Vous pouvez en outre vous en servir pour ranger l'appareil si vous n'envisagez pas de vous en servir pour un certain temps.
Montage des roues de guidage
A Ouvrir le dispositif de fermeture à déclic et retirer la tête du moteur.
B Bien enfoncer les roues de guidage et goujons dans le fond de la cuve.
Aspiration à sec
L'appareil doit être absolument sec, c'est-à-dire que si vous avez auparavant effectué une aspiration humide, il vous faut tout d'abord séché l'appareil ainsi que les flexibles et tubes.
Ne jamais aspirer à sec sans filtre ou avec des filtres endommagés
© Uniquement modèle POWER PACK 1616:
Utilisez le filtre conique (20) en supplément du sac à poussières. Le pouvoir de rétention de la poussière sera ainsi optimisé. Placez le filtre
conique (20) sur la face inférieure de la tête du moteur (2). En fonction du modèle, verrouillez le sur la position 1 ou 2 avec les crochets rotatifs prévus à cet effet. En cas de fort encrassement ou de baisse de puissance de l'aspirateur, vous pouvez laver le filtre conique (20) à l'eau claire. N'utilisez jamais de produits de lavage ou de nettoyage en supplément. Veillez à ce que le filtre soit bien sec avant de l'utiliser à nouveau.
D Utiliser le filtre à solides et à liquides (23) et fixer avec des agrafes rotatives.
E Enfoncer le sac à poussières sur le raccord d'aspiration puis le disposer contre la paroi de la cuve.
F Monter la tête du moteur et fermer le dispositif de fermeture à déclic
G Raccorder le flexible. Pour retirer le flexible tourner le raccord sur le côté puis tirer.
Insérer l'accessoire désiré Brancher le connecteur sur le secteur
H Mettre l'appareil en marche avec le bouton MARCHE/ARRET (5).
La puissance d'aspiration peut être modifiée avec le bouton de régulation (11, Schéma J).
- Coulisseau d'aération secondaire fermé = pleine puissance
- Coulisseau d'aération secondaire ouvert = puissance réduite
Modèle THOMAS POWER PACK 1630 SE :
Sur la prise de l'appareil (6), on peut brancher des outils électriques de 60 à 2000 W de puissance absorbée.
Cela permet deux modes de fonctionnement qui peuvent être choisis avec l'interrupteur de sélection (7) sur le groupe.
H Interrupteur de sélection (7)
Fonctionnement normal : La touche avec la lampe témoin ne doit pas être pressée.
Mise en route immédiate de l'aspirateur universel pour tous les travaux d'aspirations par enclenchement du bouton de MARCHE/ARRÊT ().
Mode automatique
Choisir ce mode de fonctionnement quand un outil électrique avec aspiration de poussière est branché. Brancher l'appareil électrique à la prise de l'appareil et relier le tuyau d'aspiration à l'outil électrique. Presser la touche avec la lampe témoin sur l'interrupteur de sélection (7) et enclencher l'interrupteur de MARCHE / ARRÊT (5). La lampe témoin indique la disponibilité de fonctionnement. Par une mise en route et un arrêt de l'outil électrique, l'aspirateur est automatiquement enclenché. Si la ligne de raccordement au secteur est branchée, la prise de l'appareil est sous tension ; même si l'interrupteur de MARCHE / ARRÊT (5) et l'interrupteur de sélection (7) sont déconnectés.
Aspiration humide
Avant que d'entreprendre une aspiration en milieu humide, toujours s'assurer que la cartouche filtrante (schéma C, D+E) a bien été enlevée, faute de quoi elle sera rendue inutilisable (avant que d'ouvrir le bloc moteur (2), impérativement débrancher l'appareil du secteur!!
En cas d'aspiration à partir de cuves dont le niveau de liquide est supérieur au bord supérieur de la cuve de l'aspirateur et dont la capacité est supérieure à celle de la cuve, il se peut que le liquide continue de s'écouler même lorsque la soupape à flotteur est fermée.
Dans de tels cas, nous vous recommandons de n'aspirer qu'une certaine quantité de liquides et de vider entre chaque opération la cuve de l'aspirateur.
Relever tout d'abord le tube et le flexible d'aspiration au-dessus de la surface du liquide puis éteindre l'appareil afin d'éviter une fuite de liquide.
Toujours maintenir la soupape à flotteur (27, schéma K) entièrement propre et en parfait état de fonctionnement. Cette soupape interrompt immédiatement l'aspiration lorsque la cuve de l'aspirateur est pleine.
Après aspiration humide, nettoyer et sécher l'appareil et les accessoires utilisés
Aide en cas de dysfonctionnements éventuels
S'il arrive que votre appareil ne fonctionne pas comme il se doit, vous n'avez peut être pas besoin de recourir immédiatement au service après vente. Nous vous conseillons de vérifier auparavant si le dysfonctionne ment constaté ne s'explique pas par une raison toute simple.
Si de la poussière sort de l'aspirateur, en mode aspiration, il est possible
- que le système filtre soit mal fixé et/ou défectueux,
- que vous n'ayez pas utilisé un filtre de la marque THOMAS:
Si la puissance d'aspiration diminue peu à peu, il est possible :
- que les pores du filtre soient bouchés par des poussières fines.
- que le sac à poussières soit plein,
- que les suceurs, tubes rallonges ou flexibles soient obstrués par des saletés (tirer alors sur le flexible, l'appareil étant en marche – Cet allongement permet de débloquer les matières qui l'obstruent).
Si, en mode aspiration, de l'eau sort des orifices d'échappement d'air, il est possible:
- que le flotteur (Schéma K) soit bloqué par des liquides et ne puisse ainsi pas répondre,
Si la puissance d'aspiration diminue brutalement, il est possible :
- que la soupape à flotteur ait stoppé l'air d'aspi ra tion. Ceci peut se produire lorsque l'appareil se trouve en position fortement inclinée ou lorsqu'il a basculé.
Eteindre alors l'aspirateur – le flotteur retombe – l'appareil est alors à nouveau prêt à fonctionner.
Si le moteur ne tourne plus, il est possible:
- qu'un câble, des connecteurs ou une prise de courant soit défectueux.
- Avant de vérifier, retirez le connecteur du secteur.
• N'ouvrez jamais le moteur vous-même!
Pour l'amour de l'environnement
Ne vous débarrassez pas des emballages et appareils usagés en les jetant tout simplement!
Emballage de l'appareil:
- Le carton d'emballage peut être recyclé avec les vieux papiers.
- Le sac en plastique polyéthylène (PE) peut être porté sur une déchetterie pour recyclage.
Recyclage de l'appareil à la fin de sa durée de vie:
- Eliminez l'appareil usagé conformément aux prescriptions locales sans oublier de couper auparavant le connecteur du câble de raccordement au secteur.
Si ce symbole est apposé sur le produit ou son emballage, ceci souligne que ce produit ne peut pas être traité comme un déchet ménager ordinaire, mais qu'il doit être porté
dans un centre de collecte pour recyclage des appareils électriques et électroniques.
En contribuant à une élimination correcte de ce produit, vous contribuez à protéger l'environnement et la santé humaine. Environnement et santé sont menacés par toute procédure d'élimination incorrecte.
Pour plus d'information sur le recyclage de ce produit, veuillez vous adresser à la mairie de votre commune, aux services de ramassage des déchets ou au commerçant qui vous a vendu ce produit.
Service après vente
Veuillez s.v.p. vous adresser à votre commerçant spécialisé. En cas de besoin, il vous indiquera volontiers l'adresse ou le numéro de téléphone du service après vente THOMAS compétent dans votre cas.
Lorsque vous recourez au service après vente, veuillez toujours indiquer les renseignements qui se trouvent sur la plaque signalétique de votre aspirateur.
Afin de garantir le maintien de la sécurité de votre appareil, nous vous recomman dons expressément de confier toutes les réparations et, en particulier, les répara tions sur les pièces conductrices d'électricité à des ouvriers électriciens spécialisés. En cas de dysfonctionnement, adressez-vous par conséquent à votre commerçant spécialisé ou directement au service après vente THOMAS:
Pour tout contact, vous trouverez les coordonnées nécessaires au verso.
Indépendamment des obligations du négocient, émanant du contrat de vente, nous garantissons l'appareil suivant les conditions ci-après:
- La durée de la garantie est de 36 mois et prend cours à la date de livraison au premier consommateur. Elle est réduite à 12 mois lorsque l'appareil est employé à des fins professionnelles ou similaires. La garantie n'est applicable que sur présentation d'un document d'achat.
- Pendant la durée de la garantie, nous éliminons tous les défauts essentiels influançant le bon fonctionnement de l'appareil, imputables à une execution imparfaits ou à un défaut de matériaux, ce à notre meilleure convenance, par la réparation ou le remplacement de la pièce défectueuse; les pièces remplacées deviennent notre propriété.
La garantie ne couvre pas les pièces fragiles comme p.ex. le verre, ies plastiques, les lampes etc.
Durant la période de la garantie les défectuosités sont nous signaler dès leur constatation.
Pendant la période de la garantie les pièces nécessaires pour la réparation des défauts de fonctionnement, ainsi que les frais de main-d'oeuvre qui en découlent ne sont pas portés en compte. Le retour à notre adresse est à faire franco de port. Le retour au client se fait également franco. Les risques des transports sont à la charge du client. Lors d'un appel non-justifié de notre service technique, les frais qui en découlent sont à la charge du client.
GARANTIE
Des réparations à domicile ou au lieu d'installation peuvent seulement être exigées pour des appareils de grand format. Les autres appareils sont à remettre à la station service agréé par notre firme la plus proche, ou à votre fournisseur ou à notre service technique principal.
3. La garantie ne couvre pas les écarts minimes qui sont insignifiants pour la valeur et le bon fonctionnement de l'appareil, les dégâts provenant de l'influence chimique et électrochimique de l'eau, ainsi que les dégâts provenant de conditions d'environnement anormales. La garantie n'est pas valable pour les défectuosités provenant d'une usure normale, d'un mésusage ou du non-respect des indications du mode d'emploi.
4. La nullité de cette garantie interviendrait de plain droit si l'appareil ou ses composants étaient démontés, transformés ou réparés par des personnes non mandatées par nous.
5. La réparation et/ou le remplacement de pièces pendant la période de la garantie ne peuvent avoir pour effet de prolonger ou de renouveler la durée initiale de la garantie; la durée de la garantie des pièces remplacées échoit avec le délai de garantie de l'appareil.
6. Toutes autres indemnités, de quelque nature qu'elles soient, spécialement celles pour les dégâts occasionnés à l'extérieur de l'appareil, sont expressément exclues de cette garantie.
Même après échéance de la garantie, nous mettons à votre disposition notre service clientèle. Adressez-vous donc à votre fournisseur ou directement à notre service technique.
Sous réserve de modifications techniques.
