Tipo de produto	Aspirador multifuncional seco e úmido
Marca	Thomas
Modelo	Power Pack 1620
Capacidade do tanque	30 L (estimativa)
Alimentação	Rede elétrica, 230 V ~ 50 Hz
Potência de aspiração	Ajustável via botão de regulação (11)
Funções principais	Aspiração a seco, aspiração úmida, regulação de potência
Sistema de filtração	Filtro cônico (modelo 1616), filtro de longa duração úmido/seco (23), saco de pó (24)
Acessórios fornecidos	Mangueira flexível de aspiração (12), tubo de aspiração (13), bocal universal (14), bocal para móveis estofados (15), bocal para tapetes e carpetes (16), bocal para juntas (17), cabeça sifão (18), bocal para partículas grossas (19)
Segurança	Válvula de flutuador (27), parada automática tanque cheio, proteção contra substâncias nocivas
Manutenção e limpeza	Limpar filtro com água limpa, secar após uso úmido, esvaziar saco de pó
Peças sobressalentes e reparabilidade	Reparos confiados ao SAV Thomas, não abrir o motor você mesmo
Garantia	36 meses uso doméstico, 12 meses profissional, mediante apresentação do comprovante de compra
Informações gerais	Peso não especificado, dimensões não especificadas

Perguntas frequentes - Power Pack 1620 THOMAS

A potência de aspiração diminui aos poucos, o que fazer?

Verifique se os poros do filtro não estão obstruídos, se o saco de pó não está cheio, e se os bocais, tubos de extensão ou mangueiras não estão obstruídos. Se a mangueira estiver obstruída, puxe-a com o aparelho ligado para desobstruir os materiais.

Sai poeira do aspirador no modo de aspiração, por quê?

Isso pode ser devido a um sistema de filtro mal fixado e/ou defeituoso, ou ao uso de um filtro que não é da marca THOMAS. Verifique a montagem do filtro e substitua-o se necessário.

Sai água dos orifícios de escape de ar durante a aspiração úmida, por quê?

O flutuador (esquema K) pode estar bloqueado por líquidos e não consegue responder. Limpe a válvula de flutuador e certifique-se de que está em perfeito estado de funcionamento.

O motor não funciona mais, o que verificar?

Verifique se o cabo de ligação, os conectores e a tomada não estão defeituosos. Antes de qualquer verificação, desconecte o conector da rede elétrica. Nunca abra o motor você mesmo, entre em contato com o SAV.

Como proceder a uma aspiração úmida?

Antes da aspiração úmida, remova imperativamente o cartucho filtrante (filtro cônico ou filtro de longa duração para seco) e use o filtro de longa duração para meio úmido e seco. Certifique-se de que a válvula de flutuador está limpa. Após o uso, limpe e seque o aparelho e os acessórios.

Como limpar o filtro cônico?

O filtro cônico (20) pode ser lavado com água limpa. Nunca use produtos de lavagem ou limpeza. Certifique-se de que o filtro está bem seco antes de reutilizá-lo.

Qual é a duração da garantia e como aplicá-la?

A garantia é de 36 meses para uso doméstico (12 meses para uso profissional) a partir da data de entrega. Para aplicá-la, apresente um documento de compra. Os defeitos essenciais são reparados ou as peças substituídas gratuitamente. Peças frágeis (vidro, plástico) não são cobertas.

Onde encontrar o serviço pós-venda Thomas?

Dirija-se ao seu comerciante especializado ou diretamente ao serviço pós-venda THOMAS. As coordenadas são fornecidas no verso do manual. Indique sempre as informações da placa de identificação do seu aspirador.

Quais acessórios são fornecidos com o aspirador Power Pack 1620?

Os acessórios incluem: mangueira flexível de aspiração, tubo de aspiração, bocal universal, bocal para móveis estofados, bocal para juntas, cabeça sifão, e outros conforme o modelo. Consulte a lista de identificação das peças no manual.

Posso usar o aspirador com uma ferramenta elétrica?

No modelo POWER PACK 1630 SE, uma tomada para ferramenta elétrica (6) está presente. Você pode conectar ferramentas de 60 a 2000 W. Use o modo automático com o interruptor de seleção (7) para ligar/desligar automaticamente o aspirador.

MANUAL DE UTILIZADOR Power Pack 1620 THOMAS

Ilustração do aparelho / Identificação de peças 3/21
Apresentação da montagem 4/5
Instruções de segurança 21
Montagem dos rodízios móveis 22
Aspiração a seco 22
Aspiração em molhado 23
Ajuda em eventuais avarias 23
Por amor ao meio ambiente respeitar o seguinte 23
Serviço de assistência a clientes 23

Tartalomjegyzék

H

Oldal

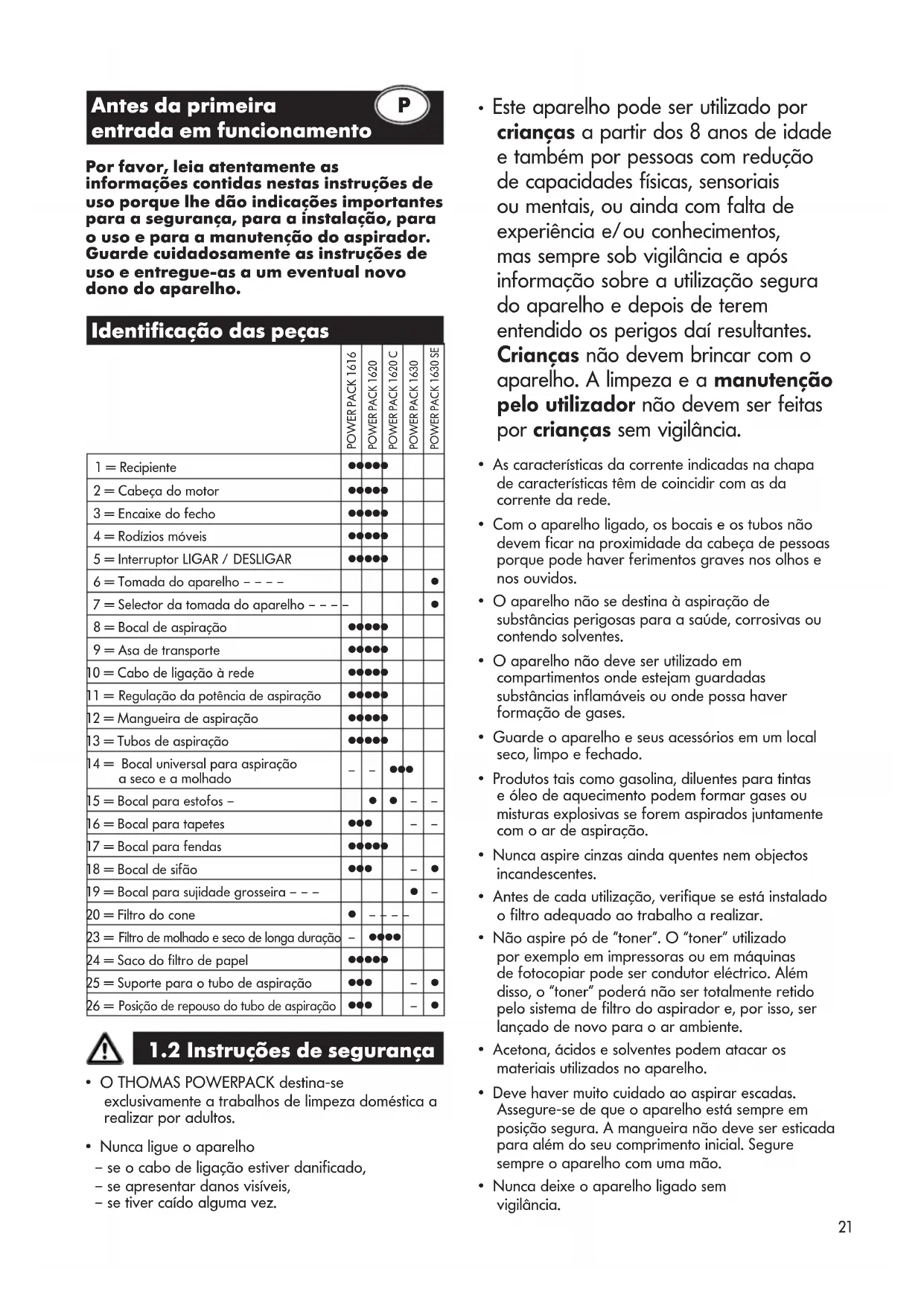

Antes da primeira entrada em funcionamento

Por favor, leia atentamente as informações contidas nestas instruções de uso porque lhe dão indicações importantes para a segurança, para a instalação, para o uso e para a manutenção do aspirador. Guarde cuidadosamente as instruções de uso e entregue-as a um eventual novo dono do aparelho.

Identificação das peças

	POWER PACK 1616	POWER PACK 1620	POWER PACK 1620 C	POWER PACK 1630	POWER PACK 1630 SE
1 = Recipiente	●●●●●●
2 = Cabeça do motor	●●●●●●
3 = Encaixe do fecho	●●●●●●
4 = Rodízios móveis	●●●●●●
5 = Interruptor LIGAR / DESLIGAR	●●●●●●
6 = Tomada do aparelho - - - -					●
7 = Selector da tomada do aparelho - - - -	-				●
8 = Bocal de aspiração	●●●●●●
9 = Asa de transporte	●●●●●●
10 = Cabo de ligação à rede	●●●●●●
11 = Regulação da potência de aspiração	●●●●●●
12 = Mangueira de aspiração	●●●●●●
13 = Tubos de aspiração	●●●●●●
14 = Bocal universal para aspiração a seco e a molhado	-	-	●●●
15 = Bocal para estofos -		●	●	-	-
16 = Bocal para tapetes	●●●			-	-
17 = Bocal para fendas	●●●●●●
18 = Bocal de sifão	●●●			-	●
19 = Bocal para sujidade grosseira - - -				●	-
20 = Filtro do cone	●	- - - -	-
23 = Filtro de molhado e seco de longa duraçao	-	●●●●●
24 = Saco do filtro de papel	●●●●●●
25 = Suporte para o tubo de aspiração	●●●			-	●
26 = Posição de repouso do tubo de aspiração	●●●			-	●

1.2 Instruções de segurança

• O THOMAS POWERPACK destina-se exclusivamente a trabalhos de limpeza doméstica a realizar por adultos.
• Nunca ligue o aparelho
• se o cabo de ligação estiver danificado,
• se apresentar danos visíveis,
• se tiver caído alguma vez.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e também por pessoas com redução de capacidades físicas, sensoriais ou mentais, ou ainda com falta de experiência e/ou conhecimentos, mas sempre sob vigilância e após informação sobre a utilização segura do aparelho e depois de terem entendido os perigos daí resultantes. Crianças não devem brincar com o aparelho. A limpeza e a manutenção pelo utilizador não devem ser feitas por crianças sem vigilância.

• As características da corrente indicadas na chapa de características têm de coincidir com as da corrente da rede.
• Com o aparelho ligado, os bocais e os tubos não devem ficar na proximidade da cabeça de pessoas porque pode haver ferimentos graves nos olhos e nos ouvidos.
• O aparelho não se destina à aspiração de substâncias perigosas para a saúde, corrosivas ou contendo solventes.
• O aparelho não deve ser utilizado em compartimentos onde estejam guardadas substâncias inflamáveis ou onde possa haver formação de gases.
• Guarde o aparelho e seus acessórios em um local seco, limpo e fechado.
• Produtos tais como gasolina, diluentes para tintas e óleo de aquecimento podem formar gases ou misturas explosivas se forem aspirados juntamente com o ar de aspiração.
• Nunca aspire cinzas ainda quentes nem objectos incandescentes.
• Antes de cada utilização, verifique se está instalado o filtro adequado ao trabalho a realizar.
• Não aspire pó de "toner". O "toner" utilizado por exemplo em impressoras ou em máquinas de fotocopiar pode ser condutor eléctrico. Além disso, o "toner" poderá não ser totalmente retido pelo sistema de filtro do aspirador e, por isso, ser lançado de novo para o ar ambiente.
• Acetona, ácidos e solventes podem atacar os materiais utilizados no aparelho.
• Deve haver muito cuidado ao aspirar escadas. Assegure-se de que o aparelho está sempre em posição segura. A mangueira não deve ser esticada para além do seu comprimento inicial. Segure sempre o aparelho com uma mão.

• Nunca deixe o aparelho ligado sem vigilância.

• A ficha deve ser retirada da tomada da rede
  → em caso de avaria durante o funcionamento,
  → antes de operações de limpeza e assistência no aparelho,
  → logo após a utilização,
  → para a substituição do filtro.

- Nunca retire a ficha puxando pelo cabo, mas sempre e só pelo corpo da ficha.

- Tenha o cuidado de nunca expor o cabo de ligação à rede a temperaturas elevadas e a líquidos químicos e não o arraste por cima de arestas ou superfícies vivas.

- Nunca repare danos no aparelho, em acessórios ou no cabo de ligação à rede (é preciso um cabo novo), mas mande sempre fazer as reparações a um serviço autorizado de assistência técnica a clientes, porque alterações no aparelho podem provocar ferimentos. Assegure-se de que só são utilizadas peças originais.

- Não exponha o aparelho à influência de manifestações atmosféricas, a humidade e a fontes de calor.

Embalagem

• Depois de desembalar o aparelho, verifique se há danos de transporte e se o equipamento está completo. Em caso de danos ou de falta de equipamentos, dirija-se por favor ao vendedor ou ao serviço de assistência a clientes da THOMAS.
• Não deite fora a embalagem original porque pode servir para guardar o aparelho quando deixar de trabalhar ou para o envio ao vendedor ou ao serviço de assistência a clientes da THOMAS.

Montagem dos rodízios móveis

A Abra o encaixe do fecho e retire a cabeça do motor.
B Encaixe os rodízios móveis e os pinos, carregando com força contra o fundo do recipiente.

Aspiração a seco

Após uma aspiração em molhado, o aparelho tem de ficar absolutamente seco. Seque também a mangueira e os tubos.

Nunca aspire a seco sem filtros ou com filtros danificados.

C Só para o modelo POWER PACK 1616: Utilize o filtro cónico (20), além do saco do filtro de papel. Deste modo, obtém a melhor capacidade de retenção de pó. Coloque o

filtro cónico (20) na parte inferior do cabeçote do motor (2). Consoante o modelo, trave na pos. 1 ou 2 com os grampos rotativos. Em caso de sujidade intensa ou se a capacidade de aspiração tiver diminuído, é possível lavar o filtro cónico (20) com água limpa, sem agentes de lavagem ou de limpeza. Certifique-se de que na próxima aspiração o filtro está totalmente seco.

D Instale o filtro de molhado e seco (23) de longa duração e prenda com grampos.
E Comprima bem o saco do filtro contra o bocal de aspiração e encoste-o à parede do recipiente.
F Coloque a cabeça do motor e feche o encaixe do fecho.
G Encaixe a mangueira de aspiração. Para desencaixar, rode a união de aspiração para o lado e puxe.

Monte o acessório que pretende.

Ligue a ficha.

H Ligue o aparelho no interruptor LIGAR / DESLIGAR (5).

i Com o dispositivo de regulação da potência de aspiração (11, Fig. J), é possível fazer variar a força de aspiração.

• Cursor fechado = potência máxima
• Cursor aberto = potência reduzida

Modelo THOMAS POWER PACK 1630 SE

Na tomada do aparelho (6) podem ser ligados aparelhos eléctricos com potência compreendida entre 60 e 2000 Watt.

Permite dois tipos de funcionamento que são seleccionados com o selector (7).

H Selector (7)

Funcionamento normal:

A tecla com a lâmpada piloto não deve estar premida.

Arranque imediato do aspirador universal para todos os trabalhos de aspiração, ligando-se o interruptor LIGAR / DESLIGAR (5).

Funcionamento automático:

Este tipo de funcionamento deve ser preferido se for ligada uma ferramenta eléctrica com aspiração de pó. Ligue a ferramenta eléctrica à tomada do aparelho e una a mangueira de aspiração à ferramenta eléctrica. Carregue na tecla com lâmpada piloto no selector (7) e ligue o interruptor de LIGAR / DESLIGAR (5).

A lâmpada piloto acesa indica que o aparelho está pronto a funcionar. Ligando e desligando o aparelho eléctrico, o aspirador é automaticamente ligado e desligado, respectivamente.

Se o cabo de ligação à rede (10) estiver ligado, a tomada para aparelhos (6) tem corrente, mesmo se o interruptor de LIGAR / DESLIGAR (5) e o selector (7) estiverem desligados.

Aspiração em molhado

Antes da aspiração em molhado, é preciso retirar sempre a unidade de filtro (Fig. C, D e E), pois doutra forma fica danificada (antes de retirar a cabeça do motor (2), é preciso retirar sempre a ficha da tomada)!

Ao aspirar líquidos a partir de recipientes cujo nível de líquido esteja acima do nível do recipiente do aspirador e cuja capacidade seja superior à deste, continuaria a passar líquido mesmo com a válvula de bóia fechada.

Por esse motivo, em tais casos devem ser aspiradas apenas quantidades parciais, esvaziando o recipiente do aspirador repetidas vezes.

Após a aspiração, comece por retirar o tubo e a mangueira de aspiração do líquido; só depois disso é que o motor pode ser desligado para se evitar a continuação da entrada de líquido.

Mantenha a válvula de bóia (27, Fig. K) sempre limpa e com boa mobilidade. Ela interrompe automaticamente a aspiração logo que o recipiente de aspiração fique cheio.

Após o final da aspiração em molhado, deve limpar e enxugar o aparelho e os acessórios que tiverem sido utilizados.

Ajuda em eventuais avarias

Se o seu aparelho, contra aquilo que é de esperar, não funcionar de forma satisfatória, não precisa de recorrer de imediato aos serviços de assistência técnica. Por favor, comece por verificar se a avaria resulta apenas de causas simples de resolver.

Ao aspirar, há saída de pó

• O sistema de filtro está preso e não está avariado?
• Foi utilizado um filtro THOMAS original?

A força de aspiração diminui lentamente

• Os poros dos filtros estão tapados com pó fino?
• O saco de papel do filtro está cheio?
• O bocal, o tubo de extensão ou a mangueira de aspiração estão obstruídos com sujidade? (Estique um pouco a mangueira de aspiração com o aparelho ligado para soltar o entupimento).

Na aspiração em molhado, sai água das aberturas de saída de ar

- A bóia (Fig. K) durante a aspiração de líquido está bloqueada e não pode reagir?

A força de aspiração diminui repentinamente

• A válvula de bóia fez parar o ar de aspiração?
• É possível que isso aconteça numa posição obliqua em extremo ou se o aparelho tombar. Desligue o aspirador – a bóia cai – e o aparelho fica novamente pronto a funcionar.

O motor não funciona

• O cabo, a ficha e a tomada estão em boas condições?
• Antes de verificar, retire a ficha da tomada.
• Nunca abra o motor!

Por amor ao meio ambiente respeitar o seguinte

Por amor ao meio ambiente

O material de embalagem e os aparelhos fora de uso não devem ser simplesmente deitados fora.

Embalagem do aparelho:

• O cartão da embalagem pode ser deixado no colector de papel velho.
• A saca de plástico de polietileno (PE) deve ser entregue no ecocentro para reciclagem.

Valorização do aparelho após a vida útil:

- Elimine o aparelho segundo as normas locais, cortando previamente o cabo e a ficha.

O símbolo no produto ou na emba lagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha

Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Serviço de assistência a clientes

Peça ao vendedor que lhe forneça o endereço ou o número do telefone do serviço de assistência técnica a clientes THOMAS que o serve.

Por favor, forneça-lhe também os dados da chapa de identificação que se encontra na parte de trás do seu aspirador.

Para se manter a segurança do aparelho, as reparações, especialmente em peças condutoras de corrente eléctrica, só devem ser efectuadas por electricistas especializados. Em caso de avaria, deverá dirigir-se ao seu vendedor ou directamente aos serviços de assistência técnica a clientes THOMAS.

Para os contactos, veja no verso.
