Power Pack 1630 - Aspirador THOMAS - Manual de utilização gratuito

Tipo de aparelho	Aspirador água e pó
Marca	THOMAS
Modelo	Power Pack 1630
Capacidade do tanque	30 litros (estimativa)
Potência nominal	1200 W (estimativa)
Alimentação	Rede 220-240 V, 50/60 Hz
Tomada para ferramenta elétrica	Sim, até 2000 W
Modo automático	Sim (aspiração sincronizada com a ferramenta)
Filtragem	Filtro de longa duração para úmido e seco + saco de pó
Acessórios incluídos	Mangueira flexível, tubos de aspiração, bocal universal, bocal para estofados, bocal para tapetes, bocal para juntas, cabeça sifão, bocal para partículas grossas
Rodas de guia	Sim
Regulação de potência	Botão rotativo + corrediça de aeração secundária
Segurança	Válvula de bóia antitérmica, parada automática em caso de nível máximo
Manutenção	Filtro cônico lavável em água limpa, saco de pó descartável
Garantia	36 meses (uso doméstico)
Peso	Aproximadamente 8 kg
Dimensões (aprox.)	40 x 40 x 60 cm
Uso	Doméstico, aspiração a seco e úmido
Armazenamento	Local seco, limpo e fechado
Reciclagem	Aparelho eletrônico – não descartar no lixo doméstico

Perguntas frequentes - Power Pack 1630 THOMAS

Por que a potência de aspiração diminui progressivamente?

Isso pode ser devido a um filtro sujo (lavar o filtro cônico em água limpa), um saco de pó cheio, ou obstruções nos bocais, tubos ou mangueira. Em funcionamento, puxe a mangueira para desobstruir as sujeiras.

O que fazer se sair pó do aspirador?

Verifique se o sistema de filtragem está corretamente instalado e se você está usando um filtro da marca THOMAS. Um filtro mal posicionado ou não adequado pode deixar passar o pó.

Como aspirar líquidos com o Power Pack 1630?

Antes de qualquer aspiração úmida, retire impreterivelmente o cartucho filtrante (esquema C, D+E) para não danificá-lo. Desconecte o aparelho antes de abrir o bloco do motor. Após a aspiração, limpe e seque o aparelho e os acessórios.

Por que sai água pelos orifícios de escape de ar?

Isso ocorre se a bóia (esquema K) estiver bloqueada por líquidos e não puder cortar a aspiração. Limpe a bóia e verifique seu bom funcionamento.

A potência de aspiração cai bruscamente, o que fazer?

É provavelmente a válvula de bóia que parou a aspiração porque o aparelho está inclinado ou tombou. Desligue o aspirador: a bóia cai e o aparelho está novamente pronto.

O motor não funciona mais, o que devo verificar?

Antes de qualquer verificação, desconecte o aparelho. Verifique se o cabo, conectores e tomada não estão danificados. Nunca abra o motor você mesmo; entre em contato com o serviço pós-venda.

Como usar o modo automático com uma ferramenta elétrica?

Conecte a ferramenta elétrica (60-2000 W) na tomada do aparelho (6). Pressione a tecla com indicador no interruptor de seleção (7), em seguida, acione o interruptor LIGA/DESLIGA (5). O aspirador liga automaticamente quando a ferramenta é ligada.

Como limpar o filtro cônico?

Lave o filtro cônico (20) em água limpa sem detergente. Deixe-o secar completamente antes de reutilizá-lo. Um filtro sujo reduz a potência de aspiração.

Onde armazenar o aspirador?

Conserve o aparelho e seus acessórios em um local seco, limpo e fechado. Não o exponha às intempéries, umidade ou fontes de calor.

Como reciclar o aparelho no fim da vida útil?

Não descarte o aparelho no lixo doméstico. Deposite-o em um centro de coleta para aparelhos elétricos e eletrônicos. Corte previamente o conector do cabo de rede.

MANUAL DE UTILIZADOR Power Pack 1630 THOMAS

Índice	P	Pagina
Ilustração do aparecido / Identificação de peças	3/21
Apresentação da montagem	4/5
Instruções de segurança	21
Montagem dos rodizios moveris	22
Aspiração a seco	22
Aspiração em molhado	23
Ajuda em eventuels avarias	23
Por amor ao meio ambiente respeitar o segunte	23
Serviço de assistência a cliente	23

Funcionamento automatico:

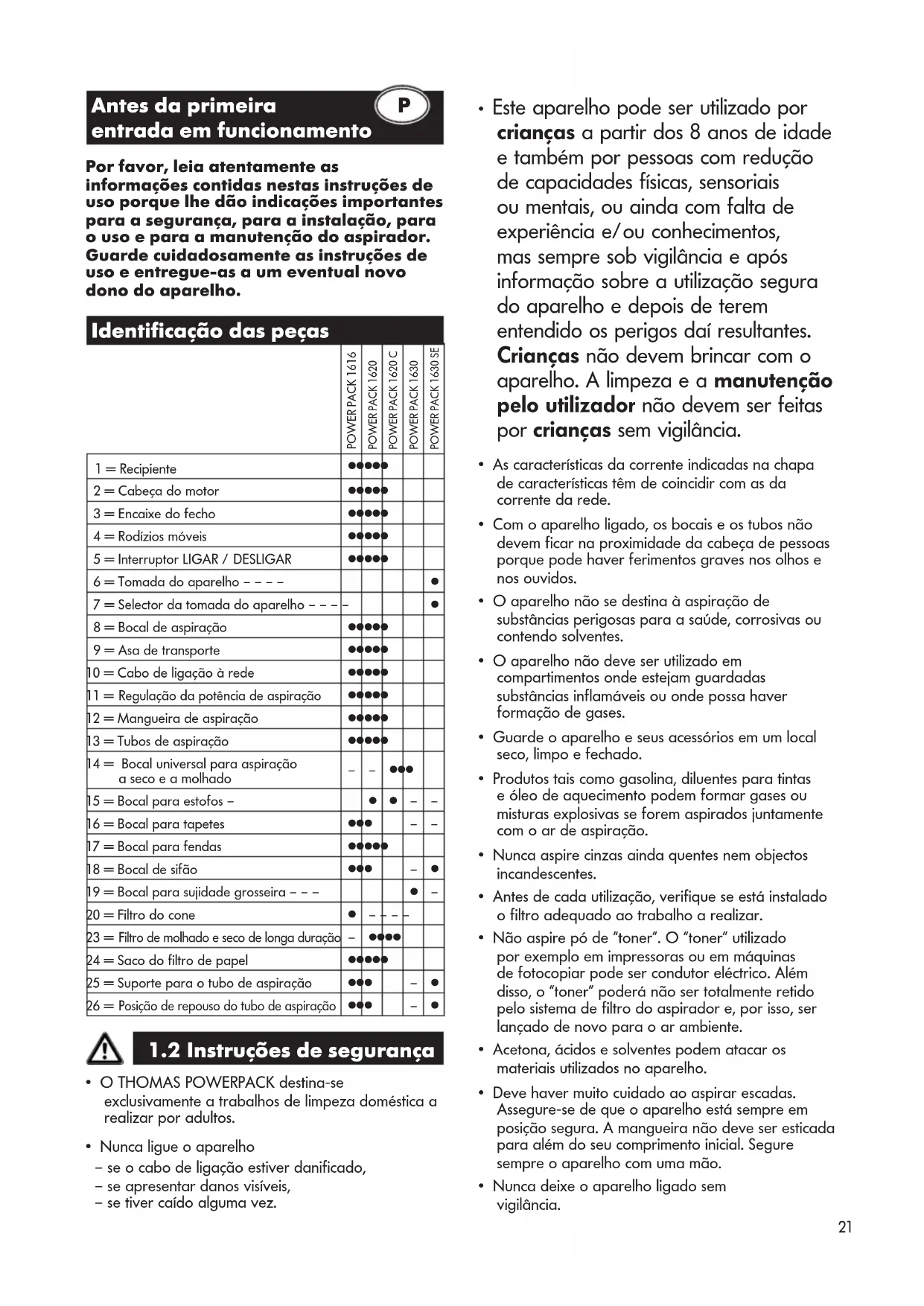

Antes da primeira entrada em functi顾问amento

Por favor, leia atentamente as informacoes contidas nestas instruções de uso porque lhe dão indicações importantes para a segurar, para a instalação, para o uso e para a manutenção do aspirador. Guarde cuidadosamente as instruções de uso e entrega-as a um eventual novo dono do aparelho.

Identificacao das peças

	POWER PACK 1616	POWER PACK 1620	POWER PACK 1620 C	POWER PACK 1630
1 = Recipiente	●●●●●
2 = Cabeça do motor	●●●●●
3 = Encaixe do fecho	●●●●●
4 = Rodizios moveris	●●●●●
5 = Interruptor LIGAR / DESLIGAR	●●●●●
6 = Tomada do aparelho -- --				●
7 = Selector da tomada do aparelho -- --	-			●
8 = Bocal de aspiração	●●●●●
9 = Asa de transporte	●●●●●
10 = Cabo de ligação à rede	●●●●●
11 = Regeração da potência de aspiração	●●●●●
12 = Mangueira de aspiração	●●●●●
13 = Tubos de aspiração	●●●●●
14 = Bocal universal para aspiração a seco e a molhado	-	-	●●●
15 = Bocal para estofos -		●	●	-
16 = Bocal para tapetes	●●●		-	-
17 = Bocal para fendas	●●●●●
18 = Bocal de sifão	●●●		-	●
19 = Bocal para sujidade grossa - - -			●	-
20 = Filtro do cone	●	-	-
23 = Filtró de molestado e seco de longa duração	-	●●●●●
24 = Saco do filtró de papel	●●●●●
25 = Suporte para o tubo de aspiração	●●●		-	●
26 = Posicao de repouso do tubo de aspiração	●●●		-	●

1.2 Instruções de segurarca

• O THOMAS POWERPACK destino-se exclusivamente a problemas de limpeza domestica a realizar por adultos.

• Nunca ligue o aparelho

• se o cabo de ligação estiver danificado,

• seappeardanos visiveis,

• se fiver caido alguma vez.

• Este aparecido pode ser realizado por crianças a partir dos 8 anos de idade e también por pessoas com redução de capacidades fisicas, sensoriais ou mentalais, ou ainda com falta de experiência e/ou conheçimentos, mas sempre sob vigilência eAFPs informação sobre a utilização segura do aparecido e deposites de terem sentido os perigos dairesultantes. Crianças não devem brincar com o aparecido. A limpeza e a manutençãoeloutilizador não devem ser feitas por crianças sem vigilência.

• As caracteristicas da corrente indicadas na chapa de caracteristicas tem de coincidir com as da corrente da rede.

• Com o aparelho ligado, os locais e os tubos não devem ficar na proximidade da性和 de pessoas porque pode havar ferimentos graves nos olhos e nos ouvidos.
• O aparecido não se destina à respiração desubstências perigosas para a Saúde, corrosivas ou contendo solventes.
• O aparecido não deve ser realizado em compartments onde estejam guardadas substancias inflamáveis ou onde possa havar formação de gases.
• Guarde o aparelho e seuas acessosios em um local seco, limpo e fechado.
• Produtos tais como gasolina, diluentes para tintas e oleo de aquecidotem podem formar gases ou misturas explosivas se forem aspirados jintamente com o ar de aspiração.
• Nunca aspire cinzas ainda quentes nem objectos incandescentes.
• Antes de cada'utilização, verifique se está instalado o FILTER adequado ao trabalho a realizar.
• Não aspireró de "toner". O "toner" utilizao por exemplo em impressoras ou em maquinas de fotocopiar pode ser conductor eletrico. Além disso, o "toner" poderá não ser totalmente retido pelo Sistema de fazer do aspirador e, por isso, ser lançado de novo para o ar ambiente.
• Acetona, acidos e solventes podem atacar os materiais realizados no aparecido.
• Deve havemuito cuidadoaoaspirarescadas. Assegure-se de que o aparelho está sempre em posicao segura.A mangueira nao deveser esticada paraalemdo seu comprimento inicial.Segure sempreo aparelho comuma mao.

• Nunca deixe o aparelho ligado sem vigilência.

• A ficha delve ser retirada da tomada da rede
  em caso de avaria durante o funciona,
  antes de operações de limpeza e assistência no aparelho,
  → logo às a utilização,
  para a substituicao dovio.

• Nunca retire a ficha puxando pelo cabo, mas sempre e so pelo corpo da ficha.
• Tenha o cuidado de nunca expo o cabo de ligação à rede a temperatas elevadas e a liquidos químicos e não o arraste por cima de arestas ou superfícies vivas.
• Nunca repare danos no aparelho, em acessórios ou no cabo de ligaçao à rede (é preciso um cabo novo), mas mande sempre fazer as reparações a um service autorizzato de assistencia的技术ica a cliente, porque alteracoes no aparelho podem provocar ferimentos. Assegure-se de que so são realizadas peças originais.
• Não exponha o aparecido à influência de manifestações atmosféricas, a humidade e a fontes de calor.

Embalagem

Depois de descambalar o aparelho, verifique se ha danos de transporte e se o equipamento está completeo. Em caso de danos ou de falta de equipamentos, dirija-se por favor ao vendedor ou ao service de assistencia a clientes da THOMAS.
- Não deite fora embalagem original porque pode servir para guardar o aparecido quandodeer de travaíhar ou para o envio ao vendedor ou ao服务于 assistência a cliente da THOMAS.

Montagem dos rodízios騙ES

A Abra o encaixe do fecho e retire a cabeca do motor.
B Encaixe os rodizios moveris e os pinos, correngando com forca contra o fundo do recipiente.

Aspiração a seco

Apos uma aspiração em molhado, o aparecido tem de ficar absolutamente seco. Seque también a mangueira e os tubos.

Nunca aspire a seco sem filtros ou com filtros danificados.

C So para o modelos POWER PACK 1616:

Utilize o fazer cónico (20), às tem do saco do fazer de papel. Este modo, obém a melhor capacidade de retençao de po. Coloque o

filtro cónico (20) na parte inferior do cabeçote do motor (2). Consoante o Modelo, trave na pos. 1 ou 2 com os gramps rotativos. Em caso de sujidade intensa ou se a capacidade de aspiração tiver diminuído, é possivel lavar o filtro cónico (20) com água limpa, sem agentes de lavagem ou de limpeza. Certifique-se de que naproxima aspiração o filtro está totalmente seco.

DInstale o filtro de molhado e seco (23) de longa duração e prenda com gramos.
E Comprima bem o saco do filtro contra o bocal de aspiracao e encoste-o a parede do recipiente.
F Coloque a cabeca do motor e feche o encaixe do fecho.
Encaixe a mangueira de aspiracao. Para desencaixar, rode a uniao de aspiracao para o lado e puxe.

Monte o acessario que pretende.

Ligue a ficha.

H Ligue o aparelho no interruptor LIGAR / DESLIGAR (5).
Com o disposito de regulaao da potencia de aspiracao (11, Fig. J), e possivel fazer variar a forca de aspiracao.

• Cursor fechado = potência maximal
• Cursor aberto = potência reduzida

Modelo THOMAS POWER PACK 1630 SE

Na tomada do aparelho (6) pode ser ligados aparélixos electricos com potência comprehenda但它 60 e 2000 Watt.

Funcionamento normal:

A tecla com a lampada piloto não deve estar premida.

Arranque imeditado do aspirador universal para todos os problemas de aspiração, ligando-se o interruptor LIGAR / DESLIGAR (5).

A lampada piloto acesa indica que o aparecido está pronto a funciona. Ligando e desligando o aparecido eletrico, o aspirador é automaticamente ligado e desligado, respectively.

Se o cabo de ligaçao à rede (10) estiver ligado, a tomada para apareiros (6) tem corrente, mesmo se o interruptor de LIGAR / DESLIGAR (5) e o selector (7) estiverem desligados.

Aspiração em molhado

Antes da respiração em molhado, é precisoletalravarumpa unidade de过滤 (Fig.C,D e E),poisdoutrafamafica danificada (antes deletalraracabeça do motor (2),é precisoletalrarame a ficha da tomada)!

Ao aspirar liquidos a partir de recipientes\ cujo;nivel de liquido esteja acima do nivel do\ recipiente do aspirador e cuja capacité sera\ superior à partir, continuaria a passar liquido\ mesmo com a valvula de boia fechada.

Por esse motivo, em此時 casos devem ser aspiradas apenas quantidades parciais, esvaziando o recipientido do aspirador repetidas vezes.

Apos a aspiração, comece por retirar o tubo e a mangueira de aspiração do liquido; sé"Afters disso é que o motor pode ser desligado para se fazer a continuação da entrada de liquido.

Mantenhao a valvula de boia (27, Fig. K) sempre limpa e com boa mobilidade. Ela interrompe automaticamente a aspiração logo que o recipienté de aspiração fique cheio.

Após o final da respiração em molhado, deve limpar e exhugar o aparecido e os acessórios que tiverem sido realizados.

Ajuda em eventuales avarias

Se o seu aparecido, contra aquilo que é de esperar, não funciona de forma satisfatória, não precise a recorrer de imediato aos serviços de assistência专业技术. Por favor, comece por verifiar se aavaria resulta abenas de causas simples de resolver.

Ao aspirar, ha saida de po

• O Sistema de FILTER está preso e não está avariado?
• Foi utilizo um FILTER THOMAS original?

A forca de aspiracao diminui lentamente

• Os poros dos filtros está tapados com para fico?
• O saco de papel do FILTER está cheio?
• O bocal, o tubo de extension ou a mangueira de aspiração está obstruções com sujidade? (Estique um pouco a mangueira de aspiração com o aparelho ligado para soltar o entupimento).

Na aspiração em molhado, saiágua das aberturas de saída de ar

• A boia (Fig. K) durante a aspiração de liquido está bloqueada e não pode reagir?

A forca de aspiracao diminui repentinamente

• Avincial de boia fez parar o ar de aspiracao?
• É possível queippo aconceça numaposicao obliqua em extremo ou se o aparelho tombar. Desligue o aspirador -a boia cai -e o aparelho fica novamente pronto a funcionalr.

O motor não funciona

• O cabo, a ficha e a tomada está em boas condições?
• Antes de verificar, retire a ficha da tomada.
• Nunca abra o motor!

Por amor ao meio ambiente respeitar o segunte

Por amor ao meio ambiente

O material de embalagem e os apareiros fora de uso não devem ser simplemente deitados fora.

Embalagem do aparelho:

• O cartão da embalagem pode ser deixado no colector de papel velho.
• A saca de plástico de polietileno (PE) deve ser entrega no ecocentro para reciclagem.

Valorização do aparelho às vida时许:

• Elimine o aparelho靼 as normas locais, cortando previamente o cabo e a ficha.

O*simbolo no produits ou na emba lagem indica que este produit nao pode ser tratado como lixo domestico.Em vez disso, deve ser entrega ao centro de recolha

selectiva para a reciclagem de equipamento eletrico e electrónico.

Ao garantir uma eliminacao adequada deste produto, iráaabdar a evitar eventualis consequencias negativas para o meio ambiente e para a saude Pública,que, de outra forma,poderiam ser provocadas por um tratamento Incorrecto do produits. Para obter informacoes mais pormenorizadas sobre a reciclagem deste produit, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua area de residencia ou o estabelecimento onde adquiriu o produits.

Peça ao vendedor que lhe forneca o endereço ou o número do téléphone do service de assistência Tecnica a cliente THOMAS que o serve.

Por favor, forneça-lhe也是非常 os dados da chapa de identificacao que se encontrar na parte deTRS do seu aspirador.

Para se做不到 a segurarca do aparelho, as reparacoes, especialmente em peças conductoras de但现在e eletrica, so devem ser efectuadas por electricistas especializados. Em caso de avaria,deer dirigir-se ao seu vendedor ou directamente ao服务于 assistencia的技术a a cliente THOMAS.

Para os contactos, veja no verso.
