Apparaattype	Water- en stofzuiger
Merk	THOMAS
Model	Power Pack 1630
Inhoud van de tank	30 liter (schatting)
Nominaal vermogen	1200 W (schatting)
Voeding	Netstroom 220-240 V, 50/60 Hz
Aansluiting voor elektrisch gereedschap	Ja, tot 2000 W
Automatische modus	Ja (zuigkracht gesynchroniseerd met gereedschap)
Filtratie	Langdurig filter voor nat en droog + stofzak
Inbegrepen accessoires	Flexibele slang, zuigbuizen, universeel mondstuk, mondstuk voor gestoffeerde meubels, tapijtmondstuk, voegenmondstuk, sifonkop, mondstuk voor grove deeltjes
Geleidingswielen	Ja
Vermogensregeling	Draaiknop + secundaire luchttoevoerschuif
Veiligheid	Overloopvlotterklep, automatische uitschakeling bij max. niveau
Onderhoud	Conisch filter wasbaar met schoon water, wegwerpstofzak
Garantie	36 maanden (huishoudelijk gebruik)
Gewicht	Ongeveer 8 kg
Afmetingen (ongeveer)	40 x 40 x 60 cm
Gebruik	Huishoudelijk, droog en nat zuigen
Opslag	Droge, schone en afgesloten ruimte
Recycling	Elektronisch apparaat – niet bij het huisvuil gooien

Veelgestelde vragen - Power Pack 1630 THOMAS

Waarom neemt de zuigkracht geleidelijk af?

Dit kan komen door een vervuild filter (was het conische filter met schoon water), een volle stofzak, of verstoppingen in de mondstukken, buizen of slang. Trek tijdens het gebruik aan de slang om vuil los te maken.

Wat te doen als er stof uit de stofzuiger komt?

Controleer of het filtersysteem correct is geïnstalleerd en of u een filter van het merk THOMAS gebruikt. Een verkeerd geplaatst of niet geschikt filter kan stof doorlaten.

Hoe vloeistoffen opzuigen met de Power Pack 1630?

Verwijder vóór het nat zuigen absoluut de filterpatroon (afbeelding C, D+E) om deze niet te beschadigen. Koppel het apparaat los voordat u het motorblok opent. Na het zuigen reinigt en droogt u het apparaat en de accessoires.

Waarom komt er water uit de luchtafvoeropeningen?

Dit gebeurt als de vlotter (afbeelding K) wordt geblokkeerd door vloeistoffen en de zuiging niet kan stoppen. Reinig de vlotter en controleer of deze goed werkt.

De zuigkracht valt plotseling weg, wat te doen?

Waarschijnlijk heeft de vlotterklep de zuiging gestopt omdat het apparaat schuin staat of is omgevallen. Zet de stofzuiger uit: de vlotter valt terug en het apparaat is weer klaar.

De motor draait niet meer, wat moet ik controleren?

Koppel het apparaat los voordat u iets controleert. Controleer of de kabel, connectoren en stekker niet beschadigd zijn. Open nooit zelf de motor; neem contact op met de klantenservice.

Hoe gebruik ik de automatische modus met een elektrisch gereedschap?

Sluit het elektrisch gereedschap (60-2000 W) aan op de aansluiting van het apparaat (6). Druk op de toets met indicator op de keuzeschakelaar (7) en schakel vervolgens de AAN/UIT-schakelaar (5) in. De stofzuiger start automatisch wanneer het gereedschap wordt ingeschakeld.

Hoe het conische filter reinigen?

Was het conische filter (20) met schoon water zonder wasmiddel. Laat het volledig drogen voordat u het opnieuw gebruikt. Een vervuild filter vermindert de zuigkracht.

Waar de stofzuiger opbergen?

Bewaar het apparaat en de accessoires op een droge, schone en afgesloten plaats. Stel het niet bloot aan weersinvloeden, vocht of warmtebronnen.

Hoe het apparaat aan het einde van de levensduur recyclen?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten. Knip vooraf de stekker van de netsnoer door.

GEBRUIKSAANWIJZING Power Pack 1630 THOMAS

Inhoud	NL
Apparaatafbeelding/Deelidentificatie	3/15
Montageafbeeldingen	4/5
Veiligheidsaanwijzingen	15
Montage	16
Droogzuigen	16
Natzuigen	17
Hulp bij eventuele storingen	17
Ter wille van het milieu	17
Klantenservice	17
Garantie	38

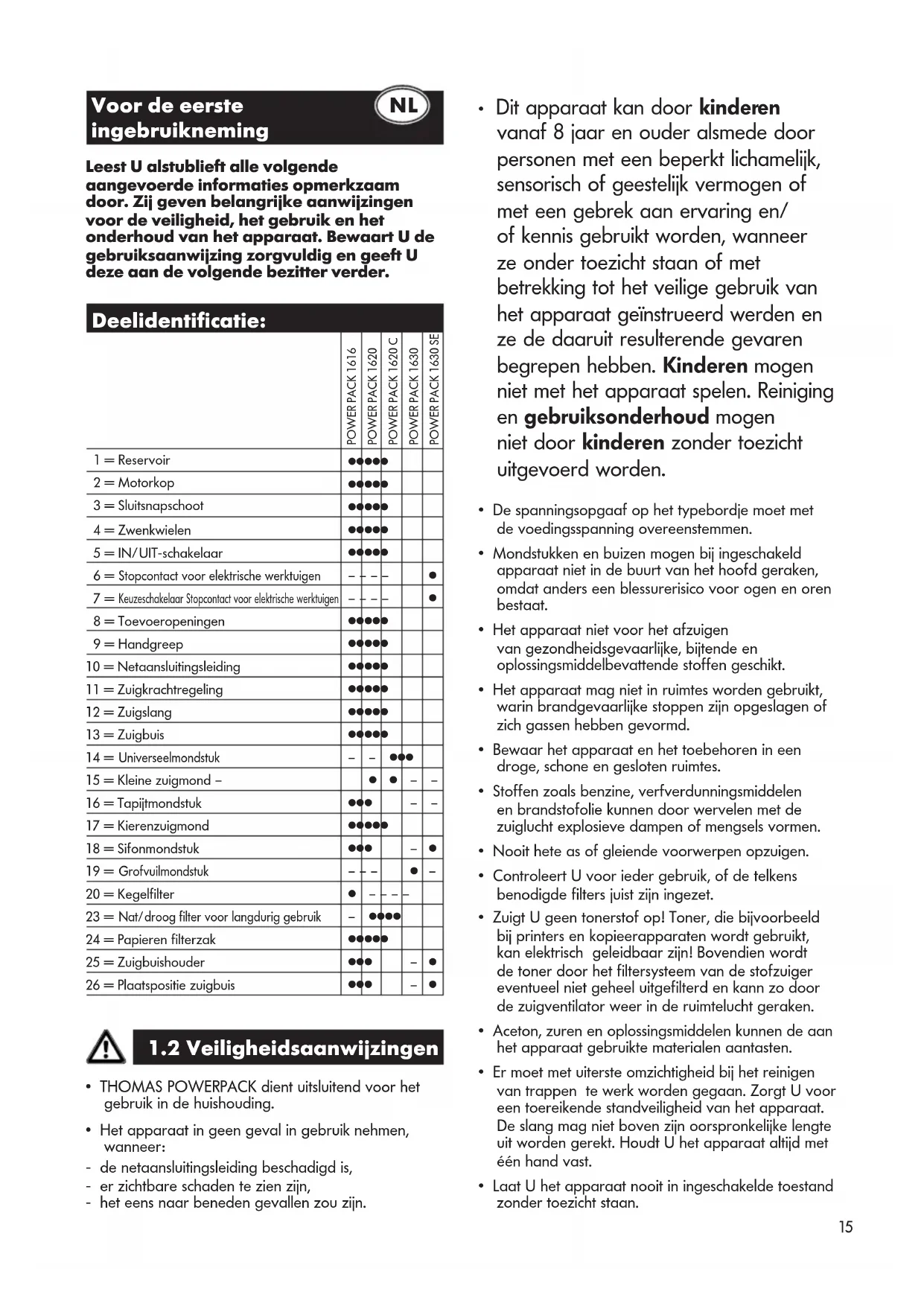

Voor de eerste ingebruikneming

Leest U alstublieft alle volgende aangevoerde informaties opmerkzaam door. Zij geen belangrijke aanwijzingen voor de veriligheid, het gebruik en het onderhoud van het apparaat. Bewaart U de gebruiksaanwijzing zorgvuldig en geeft U deze aan de volgende bezitter verdert.

Deelidentificatie:

	POWERPACK 1616	POWERPACK 1620	POWERPACK 1620 C	POWERPACK 1630
1 = Reservoir	●●●●●
2 = Motorkop	●●●●●
3 = Sluitsnapsschoot	●●●●●
4 = Zwenkwielen	●●●●●
5 = IN/UIT-schakelaar	●●●●●
6 = Stopcontact voor elektrische werktuigen	- - - - -			●
7 = Keuzeschakelaar Stopcontact voor elektrische werktuigen	- - - - -			●
8 = Toevoeropeningen	●●●●●
9 = Handgreep	●●●●●
10 = Netaansluitingsleiding	●●●●●
11 = Zuigkrachtregeling	●●●●●
12 = Zuigslang	●●●●●
13 = Zuigbuis	●●●●●
14 = Universeelmondstuk	- - - - -	●●●●
15 = Kleine zuigmond -		●	●	- -
16 = Tapijtmondstuk	●●●			- -
17 = Kierenzuigmond	●●●●●
18 = Sifonmondstuk	●●●			●
19 = Grofvuilmondstuk	- - - - -		●	-
20 = Kegelfilter	● - - - - -
23 = Nat/droog filter voor langdurig gezruik	- ●●●●●
24 = Papieren filterzak	●●●●●
25 = Zuigbuishouder	●●●			●
26 = Plaatspositie zuigbuis	●●●			●

1.2 Veiligheidsaanwijzingen

• THOMAS POWERPACK dient uitsluitend voor het gebruik in de huishouding.
• Het apparatus in geen geval in gebruiknehmen, wonneer:
• de netaansluitingsleiding beschadigd is,
• er zichbare schaden te zien zich,

• het eens waar beneden geallen zou zich.

• Dit apparaat kan door kinderen vanaf 8aar en ouder alsmede door personen met een beperkt lichamelijk, sensorisch of geestelijk vermogen of met een gebrek aan ervaring en/ of kennis gebruikt worden, wonneer ze onder toezicht staan of met betrekking tot het veilige gebruik van het apparaat geinstrueerd werden en ze de waaruit resulterende bevaren begrenpen hebben. Kinderen mogen Niet met het apparaat spelen. Reiniging en gebruiksonderhoud mogen Niet door kinderen zonder toezicht uitgevoerd worden.

• De spanningsopgaaf op het typebordje要去 met de voedingsspanning overeenstemmen.

• Mondstukken en buizen月至 bij ingeschakeld apparaat Niet in de buurt van het hoofd geraken, waar dat anders een blessurerisico voor ogen en oren bestaat.
• Het apparaat Niet voor het afzuigen van gezondheidsgevaarlijke, bijtende en oplossingsmiddelbevattende stoffen geschikt.
• Het apparaat mag Niet in ruimtes worden gebruikt, warin brandgevaarlijke stoppen zich opgeslagen of zich gassen hebben gezvormd.
• Bewaar het apparcaat en het toebehoren in een droge, schone en gesloten ruimtes.
• Stoffen Zoals benzine, verfverdunningsmiddelen en brandstofolie können door wervelen met de zuiglucht explosieve dampen of mengsels vormen.
• Nooit hete as of gleiende voorwerpen opzuiigen.
• Controleert U voor ieder gebruik, of de telkens benodigde filters juices ingezet.
  Zuigt U geen tonerstof op! Toner, die bijvoorbeeld bij printers en kopiererapparaten worden gebruikt, kan elektrisch geleidhaar着眼! Bovendien worden de toner door het filtersysteme van de stofzuiger eventueleiet neig heeel uitgefilterd en kann zo door de zuigventilator weer in de ruimtelucht geraken.
• Aceton, zuren en oplossingsmiddelen konnen de aan het apparaat gebruikte materialen aantasten.
• Er moet met uiterste omzichtigheid bij het reinigen van trappen te werk worden gegaan. Zorgt U voor een toereikende standveiligheid van het apparaat. De slang mag Niet boven zijn oorspronkelijke lengteuit worden gerekt. Houdt U het apparaat altiid met een hand vast.

• Laat U het apparaat nooit in ingeschakelde toestand zonder toezicht staan.

• De netstekker moet worden uitgetrokken:
  bij storingen gedurende het bedrijf,
  voor iedere reiniging en onderhoud,
  na het gebruik,
  bij iedere verwisseling van de stofzak.

• Nooit de stekker aan de kabel UIT de contactdoos trekken, maar uitsluitend aan de stekker.
  Zorgt U ervoor, dat de aansluitingsleiding noch aan ditte en chemische vloeistoffen worden bloatgesteld noch over scherpe kanten en oppervlakken worden getrokken.

• Schade an het apparaat, an de toebehoren of aan de netaansluitingsleiding (speciale leidingoodzakelijk) nooit zichl repareren, maar alleen door een geauthoriseerde klantenservice lately herstellen, want veranderingen aan het apparaat kuren gevaarlijk voor Uw gezondheid+zijn. Zorgt U ervoor, dat alleen originele reserveonderdelen en toebehoren worden gebruikt.

Verpakking

• Na het uitpakken het apparatus op transportschade en de leveringsomvang op volledigheid controeren! Bij schade of onvolledige levering neemt u contact op met uw dealer of de technische Dienst van THOMAS!
• Het originele karton Niet wegwerpen! Het karton kan dieren voor het opbergen van het apparaat bij buitenbedrijfstelling en voor de terugzendingaar uw dealer of de technische Dienst van THOMAS!

Montage zwenkwielen

A Sluitsnapschoot openen den de motorkop afnemen.
B Zwenkwielen en bouten vast in de reservoirbodem indrukken.

Droogzuigen

Na een voorafgaand natzuigen moet het apparaat absolut droog zich; ook de slang of buis eventueel vooraf drogen..

Nooit zonder of met beschadigde filters droogzuigen!

C Uitsluitend model POWER PACK 1616:

Gebruik het kegelfilter (20) extra bij de papierfilterzak. Zodoende wordt het stof het Beste gebonden. Het kegelfilter (20) aan de onderkant van de motorkop (2) bevestigen. Al waar gelang het model op positie 1 of 2 met de

draaklemmen vergrendelen. Bij sterke vervoiling of verminderde zuigcapaciteit kan het kegelfilter (20) met helder water, zonder toevoeging van was- en reinigingsmiddlesen, uitgewassen worden. Let er a.u.b. op dat het filter voor het volgende gebruik volledig droog is.

D Langlevend nat- en droogfilter (23) monteren en met draaklemmen vastzetten.
E Filterzak vast op de toevoeropening drukken en aan de reservoirwand aanleggen.
F Motorkop opzetten en sluisnapschoot sluiten.
G Zuigslang aansluiten. Voor het afnemen de zuigaansluiting opzij draaien en eruit trekken.

Monteert U de gewensde toebehoren.

Netstekker aansluiten.

H Apperaat met IN/UIT-schakelaar (5) inschakelen.
i Met de zuigkrachtregeling (11, afb. J) alot zich de zuigkracht veränderen.

• Nevenbeluchtingsklep gesloten = volle zuigkracht
• Nevenbeluchtingsklep geopend = verminderde zuigkracht

Model THOMAS POWER PACK 1630 SE

Aan het stopcontact van het apparaat+kennen elektrowerktuigen met een vermogen van 60-2000 W worden aangesloten.

Er zijn twee bedrijfsstanden möglichk die metDEXe keuzeschakelaar (7) aan het aggregaat kuren worden gekozen.

H Keuzeschakelaar (7)

Normal gebruik:
de toets met het controleampie mag Niet ingedrukt zich.

Onmiddelijk starten van de alleszuiger voor alle zuigwerkzaamheden door schakelen van de AAN/UIT schakelaar (5).

Automatisch

Deze bedrijfsstand kiezen, wanneer een elektrowerktuig met stofafzuging worden aangesloten. Het elektrowerktuig aan het stopcontact van het apparaat aansluten en de zuigslang met het elektrowerktuig verbinden.

De toets met het contrôlelampje aan de keuzeschakelaar (7) indrukken en de AAN/UIT-schakeaar (5) drukken. Dit controlelampje geeft aan dat het apparaat klaar voor gebruik is. Door aan- en uitschakelen van het elektrowerktuig worden de stofzuiger automatisch mede ingeschakeld. Wanner de netaansluiting (10) is aangesloten, heeft het stopcontact aan het apparaat (6) stroom, ook wanner de AAN/UIT-schakelaar (5) en de keuzeschakelaar (7) zijn uitgeschakeld.

Natzuigen

Voor het nat zuigen steeds de ingeplaatste filtermodule (afb. C, D+E) verwijderen, waar deze anders onklaar wordt gemaakt (voor het afnemen van de motorkop (2) absolut de stekker uit het stopcontact halen).

Bij het afzuiigen uit reservoirs, waarvan de vloeistofspiegel hoger ligt als de bovenkant van de zuigreservoir en hun inhoud groter is dan de capaciteit van de zuigreservoir, kann bij gesloten voltterklep verderr voelastof navloeien.

In zulke gevallen alleen deelhoeveelheden afzuigen en de zuigreservoir tussendoor ledigen.

Allereerst zuigbuis en -slang uit de vloeistof behmen en daarna het apparaat uitschakelen om een navloeien van vloeistof te verhinderen.

Vlotterklep (27, afb. K) altijd zuiver en gangbaar houden. Hij onderbreekt automatisch het aanzuigen, wanneer de zuigreservoir vol is.

Na beeindiging van het natzuigen het apparaat en de gebruekte toebehoren reinigen en drogen.

Hulp bij eventuele storingen

Indien Uw apparaat gegen alle verwachtingen eins nicht tevredenstellend functioneert, hoeft U Niet dadelijk de klantenservice in te schakelen. Controleert U alstublieft vooreerst, of de storing slechtskleine oorzaken heeft:

Wonneer gedurende het zuigen stof vrijkomt:

Is het filtersysteme just bevestigd en zonder defect?
Werd een originele THOMAS-filter gebruikt?

Wanneer de zuigkracht geleidelijk verzwakt?

• Zijn de filterporiën door vrij stof verstopt?
  Is de papieren filterzak vol?
• Zijn mondstuk, verlengingsbuis of zuigslang door vuil verstopt? (Zuigslang bij ingeschakeld apparaat uit elkaar trekken - uitrekking lost de verstopping).

Wonneer bij het zuigen water UIT deuitblaasopeningen van het apparaatkomt:

Is de vlotter (af. K) bij het zuigen van vloeistoffen geblokkeerd en kan nicht reageren?

Wanner de zijkracht plotseling verzwakt:

• Heeft het vlotterventiel de zuiglucht gestopt? Dat kan gebeuren bij extreme schuine stand of bij het omkippen van het apparaat. Zuiger uitschakelen - de vlotter valt maar beneden - het apparaat is wee bedrijfsklaar.

Wanneer de motor Niet loopt:

Zijn kabel, stekker en contactdoos intact?
- Voor contrôle de stekker trekken.
- Nooit zelf de motor openen.

Ter wille van het milieu

Verpakkingsmaterial en uitgediende apparaten a.u.b. Niet eenvoudig weggooien!

Verpakking van het apparatus:

• het verpakkingskarton kan met het oud papier verwijderd worden;
• de kunststofverpakking van polyethyleen (PE) bij een recycling-depot afgeven.

Verwijdering van het apparatusaat na het einde van de levenstijd:

• verwijder het apparaat a.u.b. volgens deplaatselijke voorschriften en snij eerst de stekker eraf, die u eerstuit het stopcontact getrokken heeft.

Het symbol op het product of de verpakking duidt erop dat dit product nicht als gewoon huisvuil kan worden behandeld, maar bij een recyclingdepot voor

Door uw bijdrage aan een correcte recycling beschermt u het milieu en de gezondheid van uw medemensen. Milieu en gezondheid worden door een fouitieve verwijdering van het product in gevaar gebracht.

Nadere informaties betreffende de recycling van dit product krijgt u bij de bevoegde instanties, de vuilafvoer en in de winkel, waar u het product gekocht hebft.

Klantenservice

Wenst U zich aan Uw vakhandelaar, die U zo nods ook graag het adres of telefoonnummer van de voor U bevoegde THOMAS-klantenservice meedeelt.

Geeft U waar bij algid de gegevens op het tybeplaatje van Uw stofzuiger aan.

Voor de instandhouding van de verilgheid van het apparaat mag U reparations, vooral aan stroomvoerende delen, alleen door een elektro-vakman lately uitvoeren. In geval van storing moet U zich waarom direct aan Uw vakhandelaar of direct aan de THOMAS klantenservice wenden.

De contactgegevens vindt u aan de ommezieje.

Onafhankelijk van de garantieverplichtingen van de handelaar, bevat in het koopkontrakt, bieden wij voor dit toestel een garantie aan, overeenkomstig de volgende voorwaarden:

1. De garantieperiode bedraagt 36 maanden, te berekenen vanaf de datum van levering aan de eerste eindafnemer. Zij worden verminderd tot 12 maanden bij beroeepsgebruik of gelijkaardige belasting. Het vertonen van een aankoopbewijs isoodzakelijk om een aanspraack op garantie te staven.

2. Binnen de garantieperiode herstellen wij alle belangrijke funktiegebren die klaarblijiek aan gebrekkige konstruktie of materiaalfouten te wijten zich, door ofwel de foutieve onderdelen te herstellen, ofwel een onderdeel te verrangen, dit volgens once voorkeur. Vervangen onderdelen worden once eigendom.

De garantie dekt geenlichtbreekbare onderdelen zoals glas, kunststof, lampen enz.

Gebreken van het apparaat, die binnen de garantieteperiode vallen,要去en ons direkt na het vaststellen gemeld worden.

Gedurende de garantieperiode worden de verwangstukken, die nodig zich om de gebreken te herstellen, evenals de kosprijs van deoodzakelijkke arbeitsduur, Niet aangerekend. Het verzenden aan ons adres is portvrij te verrachten De terugzendig maar de klant gebeurt eveneens portvrij. De risiko's van het vervoer vallen ten laste van de klant. In geval van Niet geoorloofd

beroep op unsere klantendienst, worden de daarmede verbonden onkosten door de klant gedragen.

Alleen voor grote apparaten kan de herstelling bij de klant\ thuis of op deplaats van aanwending verlangd worden.\ Andere apparaten要去en afgeleverd worden in once\ dichtsbij klantendienst-werkplaats of kontraktwerkplaats.

1. De garantieplicht worden nicht van toepassing in geval vankleine afwijkingen, die onbenullig zich voor de waarde en dedeugdelijkheid van het toestel, evenmin bij schade vorooraakt door chemische of elektrochemische inwerking van water, of abnormale invloeden van de buitenwereld. Eenaanspraak op garantie geldt nicht in geval van schade die hetgevolg is van normala slijtage en evenmin door het Niet naleven van de gebruiksaanwijzing of ondoelmatig gebruik.
2. De aanspraak op garantie vervalt in geval Personen die van ons geen volmacht hebben, ingrepen of herstellingen aan de toestellen uitvoeren.
3. Garantieprestaties veroorzaken geen varlenging of verwieuwing van de garantieperiode, nach voor het apparaat, noch voor de ingebouwde verrangstukken; de garantieperiode eindigt voor ingebouwde verrangstukken met de garantietermijn van het ganse toestel.
4. Verdere of andere aanspraken, in het bijzondere op vergoeding van schade die buiten het toestel ontstaan is, worden uitgesloten.

Ook na het verloop van de garantieperiode bieden wij U once klantendienst aan. Wij verzoeken U direkt uw handelaar of once klantendienst te raadplegen.

Technische wijzigingen voorbehonden.
