GEBRUIKSAANWIJZING Bravo 20 S Aquafilter THOMAS

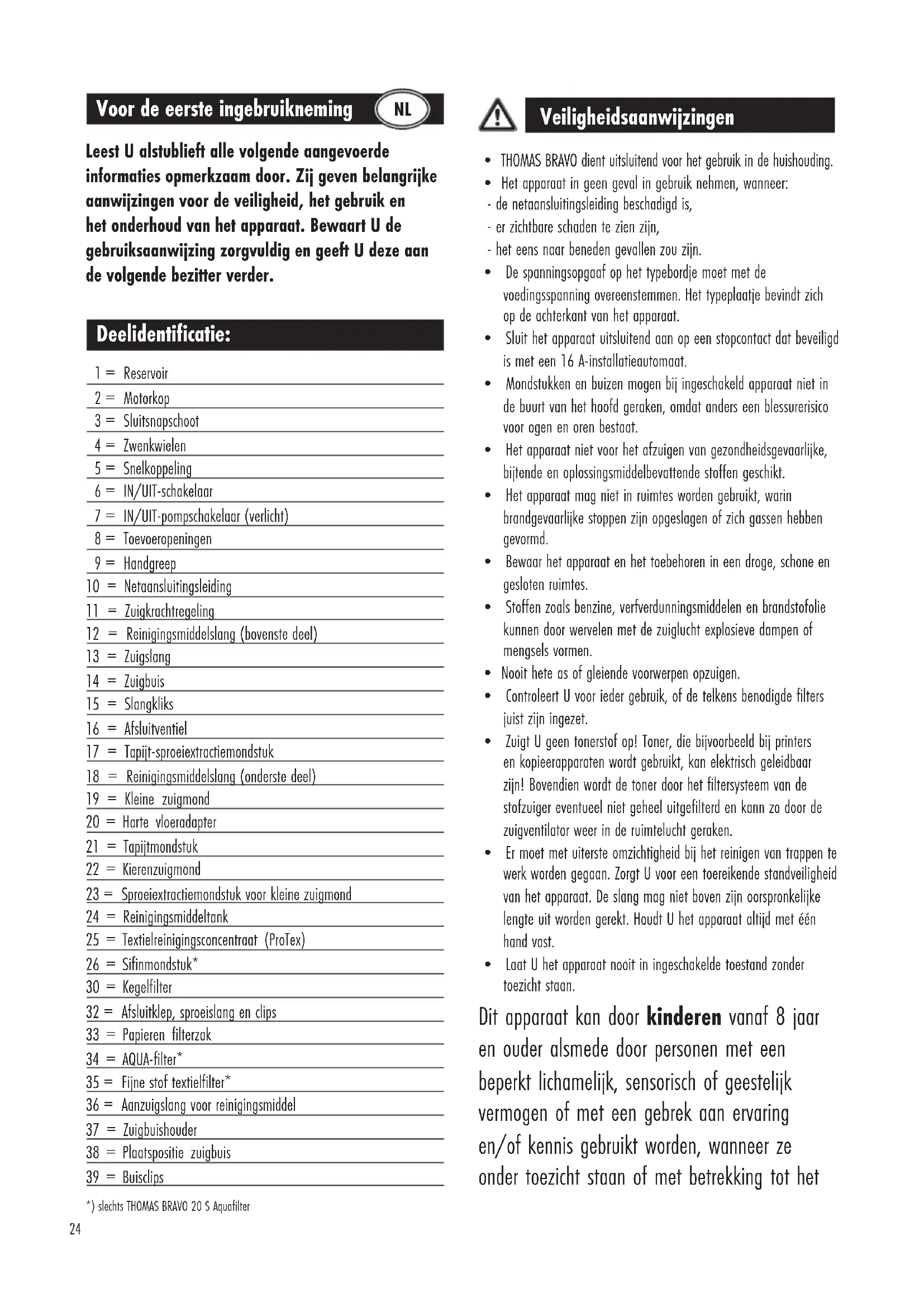

• THOMAS BRAVO dient uitsluitend voor het gebruik in de huishouding.

• Het apparaat in geen geval in gebruik nehmen, wanneer: - de netaansluitingsleiding beschadigd is, - er zichtbare schaden te zien zijn, - het eens naar beneden gevallen zou zijn.

• De spanningsopgaaf op het typebordje moet met de voedingsspanning overeenstemmen. Het typeplaatje bevindt zich op de achterkant van het apparaat.

• Sluit het apparaat uitsluitend aan op een stopcontact dat beveiligd is met een 16A-installatieautomaat.

• Mondstukken en buizen mogen bij ingeschakeld apparaat niet in de buurt van het hoofd geraken, omdat anders een blessurerisico voor ogen en oren bestaat.

• Het apparaat niet voor het afzuigen van gezondheidsgevaarlijke, bijtende en oplossingsmiddelbevattende stoffen geschikt.

• Het apparaat mag niet in ruimtes worden gebruikt, warin brandgevaarlijke stoppen zijn opgeslagen of zich gassen hebben gevormd.

• Bewaar het apparaat en het toebehoren in een droge, schone en gesloten ruimtes.

• Stoffen zoals benzine, verfverdunningsmiddelen en brandstofolie kunnen door wervelen met de zuiglucht explosieve dampen of mengsels vormen.

• Nooit hete as of gleiende voorwerpen opzuigen.

• Controleert U voor ieder gebruik, of de telkens benodigde filters juist zijn ingezet.

• Zuigt U geen tonerstof op! Toner, die bijvoorbeeld bij printers en kopieerapparaten wordt gebruikt, kan elektrisch geleidbaar zijn! Bovendien wordt de toner door het filtersysteem van de stofzuiger eventueel niet geheel uitgefilterd en kann zo door de zuigventilator weer in de ruimtelucht geraken.

• Er moet met uiterste omzichtigheid bij het reinigen van trappen te werk worden gegaan. Zorgt U voor een toereikende standveiligheid van het apparaat. De slang mag niet boven zijn oorspronkelijke lengte uit worden gerekt. Houdt U het apparaat altijd met één hand vast.

• Laat U het apparaat nooit in ingeschakelde toestand zonder toezicht staan. Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met een beperkt lichamelijk, sensorisch of geestelijk vermogen of met een gebrek aan ervaring en/of kennis gebruikt worden, wanneer ze onder toezicht staan of met betrekking tot het

*) slechts THOMAS BRAVO 20 S Aquafilter25 veilige gebruik van het apparaat geïnstrueerd werden en ze de daaruit resulterende gevaren begrepen hebben. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruiksonderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden.

• De netstekker moet worden uitgetrokken: - bij storingen gedurende het bedrijf, - voor iedere reiniging en onderhoud, - na het gebruik, - bij iedere verwisseling van de stofzak.

• Nooit de stekker aan de kabel uit de contactdoos trekken, maar uitsluitend aan de stekker.

• Zorgt U ervoor, dat de aansluitingsleiding noch aan hitte en chemische vloeistoffen worden blootgesteld noch over scherpe kanten en oppervlakken wordt getrokken.

• Schade an het apparaat, an de toebehoren of aan de netaansluitingsleiding (speciale leiding noodzakelijk) nooit zelf repareren, maar alleen door een geautoriseerde klantenservice laten herstellen, want veranderingen aan het apparaat kunnen gevaarlijk voor Uw gezondheid zijn. Zorgt U ervoor, dat alleen originele reserveonderdelen en toebehoren woren gebruikt.

• Het apparaat aan geen weersinvloeden, geen vochtigheid en geen hittebronnen blootstellen.

• Chemicaliën, zoals de reinigingsmiddelconcentraten, behoren niet in de handen van kinderen.

• Alleen bij gebruik van het originele THOMAS reinigingsmiddel kan de functie van het apparaat en de volle reinigingswerking gegarandeerd worden.

• Personen met gevoelige huid moeten direct contact met de reinigings-middeloplossing vermijden.

• Zou het renigingsmiddelconcentraat op de slijmvliezen (oog, mond, enz.) geraken, moet onmiddellijk met water worden nagespoeld. Ter wille van het milieu Verpakkingsmateriaal en uitgediende apparaten a.u.b. niet eenvoudig weggooien! Verpakking van het apparaat:

• het verpakkingskarton kan met het oud papier verwijderd worden;

• de kunststofverpakking van polyethyleen (PE) bij een recycling- depot afgeven. Verwijdering van het apparaat na het einde van de levenstijd:

• verwijder het apparaat a.u.b. volgens de plaatselijke voorschriften en snij eerst de stekker eraf, die u eerst uit het stopcontact getrokken heeft. Het symbool op het product of de verpakking duidt erop dat dit product niet als gewoon huisvuil kan worden behandeld, maar bij een recyclingdepot voor elektrische en elektronische apparaten moet worden afgegeven. Door uw bijdrage aan een correcte recycling beschermt u het milieu en de gezondheid van uw medemensen. Milieu en gezondheid worden door een foutieve verwijdering van het product in gevaar gebracht. Nadere informaties betreffende de recycling van dit product krijgt u bij de bevoegde instanties, de vuilafvoer en in de winkel, waar u het product gekocht heeft. Montage zwenkwielen A Sluitsnapschoot openen den de motorkop afnemen. B Zwenkwielen en bouten vast in de reservoirbodem indrukken. Droogzuigen THOMAS BRAVO 20 Na een voorafgaand natzuigen moet het apparaat absoluut droog zijn; ook de slang of buis eventueel vooraf drogen. Nooit zonder of met beschadigde filters droogzuigen! K Reinigingsmiddeltank afnemen. C Het kegelfilter (30) aan de onderkant van de motorkop (2) bevestigen. Al naar gelang het model op positie 1 of 2 met de draaiklemmen vergrendelen. Bij sterke vervuiling of verminderde zuigcapaciteit kan het kegelfilter (30) met helder water, zonder toevoeging van was- en reinigingsmiddelen, uitgewassen worden. Let er a.u.b. op dat het filter vóór het volgende gebruik volledig droog is.26 D Filterzak vast op de toevoeropening drukken en aan de reservoirwand aanleggen. G Aanzuigslang voor reinigingsmiddel aan de onderkant van de motorkop inklikken. H Motorkop opzetten en sluitsnapschoot sluiten. J Zuigslang aansluiten. Voor het afnemen de zuigaansluiting opzij draaien en eruit trekken. Monteert U de gewensde toebehoren. Netstekker aansluiten. N Apparaat met IN/UIT-schakelaar (6) inschakelen. Pompschakelaar (7) mag niet oplichten. Met de zuigkrachtregeling (11, afb. P) laat zich de zuigkracht veranderen. – Nevenbeluchtingsklep gesloten = volle zuigkracht – Nevenbeluchtingsklep geopend = verminderde zuigkracht THOMAS BRAVO 20S Aquafilter Benut U Uw AQUAFILTER-apparaat in een droogzuigbedrijf nooit zonder aquafilter, fijne stof textielfilter en pasende watervulling. Zuigt u nooit grotere hoeveelheden van fijne stof bijv. Meel, cacaopoeder, cement enz. K Reinigingsmiddeltank afnemen. E 2-delige AQUA-filter tot aan de aanslag samensteken en vast op de toevoeropening apschuiven. Let U daarbij op de markeringen. De AQUA-filter moet op de zuigtonbodem inklikken en gelijkmatig op de bodem liggen. Vult U 2 liter helder water in de zuigreservoir. F Fijne stof textielfilter door omleggen van de bovenste rand in de zuigreservoir inhangen. G Aanzuigslang voor het reinigingsmiddel aan de onderkant van de motorkop inklikken. C Het kegelfilter (30) aan de onderkant van de motorkop (2) bevestigen. Al naar gelang het model op positie 1 of 2 met de draaiklemmen vergrendelen. Bij sterke vervuiling of verminderde zuigcapaciteit kan het kegelfilter (30) met helder water, zonder toevoeging van was- en reinigingsmiddelen, uitgewassen worden. Let er a.u.b. op dat het filter vóór het volgende gebruik volledig droog is. H Motorkop opzetten en sluitsnapschoot sluiten. J Zuigslang aansluiten. Voor het afnemen de zuigaansluiting opzij draaien en eruit trekken. Monteert U de gewensde toebehoren. Netstekker aansluiten. N Apperaat met IN/UIT-schakelaar (6) inschakelen. Pompschakelaar (7) mag niet oplichten. Met de zuigkrachtregeling (11, afb. P) laat zich de zuigkracht veranderen. – Nevenbeluchtingsklep gesloten = volle zuigkracht – Nevenbeluchtingsklep geopend = verminderde zuigkracht Reiniging en onderhoud van het AQUA-filtersysteem Om hygiëneredenen het AQUAFILTER-systeem en de zuigreservoir na ieder gebruik ledigen, reinigen en drogen. Vuil water en vochtige delen begunstigen de vermeerdering van bacteriën en schimmel. Fijne stof tectielfilter al naar vervuiling met een droog of vochtig doek afwissen. Bij sterkere verontreiniging met helder water, zonder toevoeging van was- en reigigingsmiddelen, uitwassen. Let U erop, dat de filter bij de volgende zuiginzet geheel is gedroogd.27 Natzuigen Vlotterklep (40, afb. S) altijd zuiver en gangbaar houden. Hij onderbreekt automatisch het aanzuigen, wanneer de zuigreservoir vol is. Bij het afzuigen uit reservoirs, waarvan de vloeistofspiegel hoger ligt als de bovenkant van de zuigreservoir en hun inhoud groter is dan de capaciteit van de zuigreservoir, kann bij gesloten vlotterklep verder vloeistof navloeien. In zulke gevallen alleen deelhoeveelheden afzuigen en de zuigreservoir tussendoor ledigen. Allereerst zuigbuis en -slang uit de vloeistof nehmen en daarna het apparaat uitschakelen om een navloeien van vloeistof te verhinderen. A Sluitsnapschoot openen en motorkop afnemen. Filters uit het apparaat nemen, omdat deze anders worden beschadigd. (afb. C en D). Bij AQUAFILTER-apparaten de AQUA-filter en de fijne stof textielfilter eruit nemen. (afb. E en F). Indien de reinigingsmiddeltank is gemonteerd, deze eruit nemen (afb. K). H Motorkop opzetten en sluitsnapschoot sluiten. Netstekker aansluiten. J Zuigslang aansluiten. Voor het afnemen de zuigslang opzij draaien en eruit trekken. P Zuigkrachtregeling (11) aan de handgreep sluiten. N Appraat met IN/UIT-schakelaar (6) inschakelen, pompschakelaar (7) mag niet oplichten. Na beeindiging van het natzuigen het apparaat en de gebruikte toebehoren reinigen en drogen. Sproeiextraheren (waszuigen) Alleen tapijten reinigen die voor een natte reiniging geschikt zijn. Zachte met de hand geweefde of kleuronechte tapijten mogen niet natgereinigd worden. Wanneer de tapijt op een vroeger tijdpunt wird geshampooneerd, kan het bij een eerstmalig gebruik van de THOMAS BRAVO tot een sterkere schuimvorming komen. Apparaat dan uitschakelen en zuigreservoir ledigen. Om verdere schuimvorming te vermijden, doet U

⁄2 kopje azijn in de zuigreservoir. Een verhoogde schuimvorming is na en eenmalig grondreiniging met het THOMAS reinigingsconcentraat uitgesloten, omdat dit met een speciale schuimstop is uitgerust. Let U erop, dat zich bij een ingeschakelde sproeifunctie altijd vloeistof in de vers waterreservoir bevindt, om een eventuele beschadiging van de pomp te vermijden. Tapijtreiniging A Sluitsnapschoot openen en motorkop afnemen. K Deksel van de reinigingsmiddeltank afnemen en THOMAS ProTex reinigingsmiddel in de tank vullen. Dosering zie flesetiket. Lauwarm water (max. 30° C) gebruiken. Deksel weer opzetten en gevulde reinigingsmiddeltank in het apparaat inzetten. G Aanzuigslang voor renigingsmiddel uit de houder van de motorkop nemen. L Motorkop zo opzetten, dat de aanzuigslang (36) tot op de bodem van de renigingsmiddeltank onderdompelt en niet wordt afgebogen. J Zuigslang aansluiten. Voor het afnemen de zuigaansluiting opzij draaien en eruit trekken. M Bevestig de houderclip (15) op gelijkmatig afstanden op de zuigslang (13). Klik dan op de sproeislang (18) in de hiervoor bedoelde uitsparingen van de houderclips. Bevestig de sproeihendel (16) aan de handgreep. Schuif daarvoor de kunststof rib van de sproeihendel in de uitsparing aan de handgreep. Controleer of the sproiehendel correct bevestigd is (zie markering).28 N Sproeislang (18) in de snelkoppeling aan de motorkop inklikken. O Tapijt-sproeiextractiemondstuk (17) op de zuigbuis opsteken. P Sluit de sproeileiding (12) van het waszuigmondstuk via de snelkoppeling aan op de handgreep. Neem daarvoor het vrije uiteinde van de sproeileiding van het waszuigmondstuk. Plaats dit op de afsluitklep van de sproehendel (16). Vergrendel deze door de bajonetsluiting naar rechts te draaien. Bevestig de twee clips(39) voor de sproeileiding an de telescopische buis. Klem de sproeileiding vast in de clips. Netstekker aansluiten. N IN/UIT-schakelaar (6) en verlichte pompschakelaar (7) inschakelen. P Hefboom aan de afsluitklep (16) drukken. Reinigingsmiddel wordt opgesproeid. Alvorens de reinigingsmiddeltank opnieuw wordt gevuld, altijd het vuil water in de zuigreservoir ledigen. Reiniging van harde vloeren Q Harde vloeradapter monteren. Handelwijze zie ”tapijtreiniging”. Voor de reiniging van harde vloeren reden wij het THOMAS ProFloor reinigingsconcentraat aan. Kussenreiniging Voor de reiniging van Uw gestoffeerde meubelen of autozetels gebruikt U het kussen-sproeiextractiemondstuk (23). Let U erop, dat niet teveel vloeistof wordt aangebracht, omdat al naar onderbouw met een langere droogtijd rekening moet worden gehouden. R Het kussen-sproeiextractiemondstuk monteren. Reinigingsmiddelslang door draaien bevestigen. Mondstuk op de handgreep opschuiven. Reiniging en onderhoud van het sproeiextractiesysteem K Voor het onderehoud van de pump en ventielen de reinigingsmiddeltank met helder water vullen en inzetten. IN/UIT-schakelaar (6) en verlichte pompschakelaar (7) inschakelen. P Sproeisysteem bijv. over een spoelbak in gebruik nemen (hefboom aan afsluitklep (16) bedienen). N Voor het lossen van de reinigingsmiddelslang de hefboom aan de afsluitklep (16, afb. P) bediennen, om de restdruk in het systeem af te bouwen, dan de toets aan de snelkoppeling (5) drukken. Netstekker trekken! Aansluitend het apparaat en de gebruikte toebehoren reinigen en drogen. De motorkop nooit in water dompelen! Motorhuis met een vochtig doek afwissen en nadrogen. Belangrijke aanwijzingen Trekt U bij het natreinigen het tapijtsproeimondstuk altijd baan voor baan naar U toe. Om een nieuwe vervuiling te vermijden, mogen gereinigde vaste vloerbedekkingen eerst betreden worden, wanneer deze weer droog zijn. Om een sneller drogen van de gereinigde vlakken te bereiken, is het zinvol door een tweede afzuigen – zonder drukken van de ventielhefboom – de verblijvende restvochtigheid zoveel mogelijk te verwijderen. Voor de reiniging van parketvloeren handelt U volgens de aanwijzingen van de parketproducent.29 Hulp bij eventuele storingen Indien Uw apparaat tegen alle verwachtingen eens niet tevredenstellend functioneert, hoeft U niet dadelijk de klantenservice in te schakelen. Controleert U alstublieft vooreerst, of de storing slechts kleine oor-zaken heeft: Wanneer gedurende het zuigen stof vrijkomt:

• Is het filtersysteem juist bevestigd en zonder defect?

• Werd een originele THOMAS filter gebruikt? Wanneer de zuigkracht geleidelijk verzwakt?

• Zijn de filterporiën door fijn stof verstopt?

• Is de papieren filterzak vol?

• Zijn mondstuk, verlengingsbuis of zuigslang door vuil verstopt? (Zuigslang bij ingeschakeld apparaat uit elkaar trekken – uitrekking lost de verstopping). Wanneer bij het zuigen water uit de uitblaasopeningen van het apparaat komt:

• Is de vlotter (af. S) bij het zuigen van vloeistoffen geblokkeerd en kan niet reageren?

• Werd een origineel THOMAS reinigingsconcentraat voor het was zuigengebruikt?

• Zijn AQUAFILTER en fijne stof textielfilter (al naar model) volgens de aanwijzing gemonteerd? Wanneer de zijkracht plotseling verzwakt:

• Heeft het vlotterventiel de zuiglucht gestopt? Dat kan gebeuren bij extreme schuine stand of bij het omkippen van het apparaat. Zuiger uitschakelen – de vlotter valt naar beneden – het apparaat is weer bedrijfsklaar. Wanneer de motor niet loopt:

• Zijn kabel, stekker en contactdoos intact?

• Voor controle de stekker trekken.

• Nooit zelf de motor openen. Wanneer geen reinigingsvloeistof vrijkomt:

• Is de pomp ingeschakeld? Schakelaar (7) moet oplichten?

• Aanzuigfilterzeef aan de aanzuigslang (36) reiigen.

• Hangt de aanzuigslang reglementair in de reinigingsmiddeltank?

• Is het sproeimondstuk verstopt? Indien het sproeimondstuk eens verstopt is, het mondstuk enige tijd in het water leggen. Daarna krachtig doorblazen. Klantenservice Wenst U zich aan Uw vakhandelaar, die U zo nodig ook graag het adres of telefoonnummer van de voor U bevoegde THOMAS klantenservice meedeelt. Geeft U daarbij altijd de gegevens op het typeplaatje van Uw stofzuiger aan. Voor de instandhouding van de veiligheid van het apparaat mag U reparaties, vooral aan stroomvoerende delen, alleen door een elektro-vakman laten uitvoeren. In geval van storing moet U zich daarom direct aan Uw vakhandelaar of direct aan de THOMAS klantenservice wenden. De contactgegevens vindt u aan de ommezijde. Technische gegevens BRAVO 20 BRAVO 20 S AQUAFILTER Type 788/L Voedingsspanning 220-240 V, 50/60 Hz Opgenomen vermogen Zie identificatieklever Lengte stroomkabel env . 5 m Afmetingen van het apparaat (l × b × h) 380 x 380 x 470 mm Leeg apparaatgewicht ca . 7 kg

GB55 GARANTIE Onafhankelijk van de wettelijke garantieplichten van de dealer uit het koopcontract geven wij – Robert Thomas Metall- und Elektrowerke & Co. KG - Hellerstrasse 6, D-57290 Neunkirchen – op dit apparaat garantie volgens onderstaande voorwaarden:

1. De garantieperiode bedraagt 24 maanden – gerekend vanaf de dag van levering aan

de eindgebruiker. Bij gebruik voor bedrijfsdoeleinden of bij overeenkomstige belasting wordt de garantieperiode beperkt tot 12 maanden. Om de aanspraak te doen gelden, moet een aankoopbewijs worden voorgelegd.

2. Binnen de garantieperiode verhelpen wij alle wezenlijke functiegebreken die aantoon

baar aan een gebrekkige uitvoering of materiaalfouten te wijten zijn door de defecte onderdelen te repareren of te vervangen; vervangen onderdelen worden ons eigendom. De garantie geldt niet voor licht breekbare onderdelen, zoals glas, kunststoffen en lampen. Van de garantie uitgesloten zijn bovendien batterijen en accu’s die als gevolg van normale slijtage, veroudering of ondeskundig gebruik defect zijn geraakt of waar

van de looptijd is verkort. Gebreken moeten binnen de garantieperiode onmiddellijk na de vaststelling aan ons worden gemeld. Tijdens de garantieperiode worden de reserveonderdelen en de kosten van de werkuren die nodig waren om de storingen te verhelpen niet op u verhaald. Bij onrechtmatige gebruikmaking van onze klantenser

vice zijn de daarmee verbonden kosten voor rekening van de klant. Reparatiewerk- zaamheden bij de klant of op de plaats van gebruik kunnen alleen worden verlangd voor grote apparaten. Andere apparaten moeten naar onze dichtstbijzijnde klantenser

vice of servicewerkplaats worden gebracht of naar onze fabriek worden opgestuurd.

3. Een garantieplicht wordt niet veroorzaakt door kleine afwijkingen die onbeduidend zijn

voor de waarde en de bruikbaarheid van het apparaat, door schade als gevolg van chemische en elektrochemische invloeden van water, alsook van anomale omgeving

somstandigheden. Een aanspraak op garantie bestaat niet bij schade als gevolg van normale slijtage en bij het niet in acht nemen van de gebruiksaanwijzing of onregle

4. De aanspraak op garantie verliest zijn geldigheid als personen die niet door ons

geautoriseerd zijn reparaties aan het apparaat uitvoeren of wijzigingen aanbrengen.

5. Werkzaamheden onder garantie leiden noch voor het apparaat, noch voor de inge

bouwde reserveonderdelen tot een verlenging of vernieuwing van de garantieperiode: de garantieperiode voor de ingebouwde reserveonderdelen eindigt met de garantiepe

riode voor het volledige apparaat.

6. Verdergaande of andere aanspraken, met name aanspraak op vergoeding van buiten

het apparaat ontstane schade, zijn – voor zover een aansprakelijkheid niet dwingend wettelijk voorgeschreven is – uitgesloten. Ook na afloop van de garantieperiode biedt onze klantenservice zijn diensten aan. Neem contact op met uw dealer of direct met de klantenservice. Technische wijzigingen voorbehouden. GARANTIE Indépendamment des obligations de garantie légale du revendeur résultant du contrat d’achat, nous – Robert Thomas Metall- und Elektrowerke GmbH & Co. KG, Hellerstrasse 6, D-57290 Neunkirchen – offrons des prestations de garantie pour cet appareil, selon les conditions suivantes:
