Bravo 20 S Aquafilter - Porszívó THOMAS - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ Bravo 20 S Aquafilter THOMAS

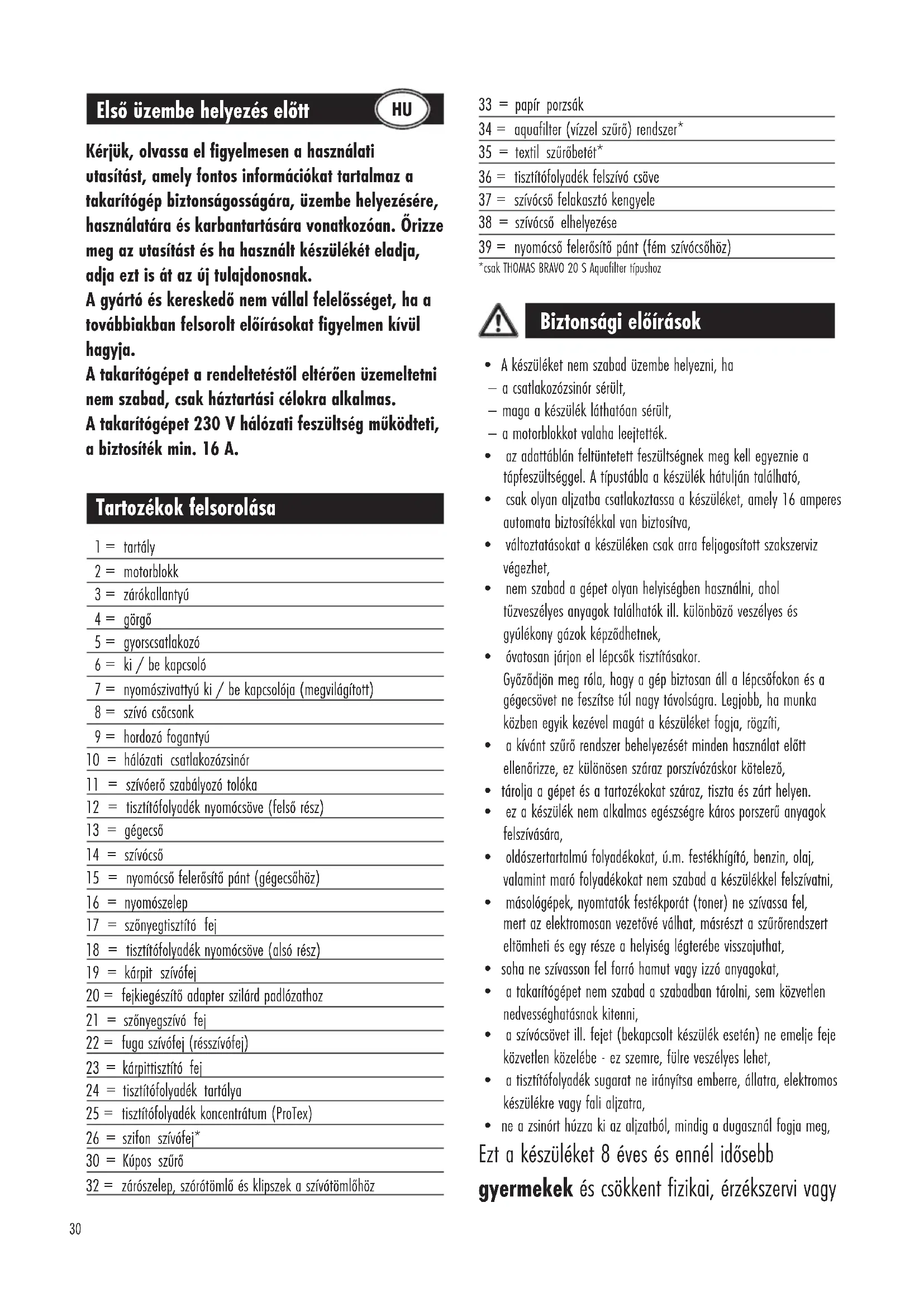

. 7,1 kg Inhoud tank voor schoon water 3,5 l Technische wijzigingen voorbehouden.30 Első üzembe helyezés előtt Kérjük, olvassa el figyelmesen a használati utasítást, amely fontos információkat tartalmaz a takarítógép biztonságosságára, üzembe helyezésére, használatára és karbantartására vonatkozóan. Őrizze meg az utasítást és ha használt készülékét eladja, adja ezt is át az új tulajdonosnak. A gyártó és kereskedő nem vállal felelősséget, ha a továbbiakban felsorolt előírásokat figyelmen kívül hagyja. A takarítógépet a rendeltetéstől eltérően üzemeltetni nem szabad, csak háztartási célokra alkalmas. A takarítógépet 230 V hálózati feszültség működteti, a biztosíték min. 16 A. Tartozékok felsorolása 1 = tartály 2 = motorblokk 3 = zárókallantyú 4 = görgő 5 = gyorscsatlakozó 6 = ki / be kapcsoló 7 = nyomószivattyú ki / be kapcsolója (megvilágított) 8 = szívó csőcsonk 9 = hordozó fogantyú 10 = hálózati csatlakozózsinór 11 = szívóerő szabályozó tolóka 12 = tisztítófolyadék nyomócsöve (felső rész) 13 = gégecső 14 = szívócső 15 = nyomócső felerősítő pánt (gégecsőhöz) 16 = nyomószelep 17 = szőnyegtisztító fej 18 = tisztítófolyadék nyomócsöve (alsó rész) 19 = kárpit szívófej 20 = fejkiegészítő adapter szilárd padlózathoz 21 = szőnyegszívó fej 22 = fuga szívófej (résszívófej) 23 = kárpittisztító fej 24 = tisztítófolyadék tartálya 25 = tisztítófolyadék koncentrátum (ProTex) 26 = szifon szívófej* 30 = Kúpos szűrő 32 = zárószelep, szórótömlő és klipszek a szívótömlőhöz 33 = papír porzsák 34 = aquafilter (vízzel szűrő) rendszer* 35 = textil szűrőbetét* 36 = tisztítófolyadék felszívó csöve 37 = szívócső felakasztó kengyele 38 = szívócső elhelyezése 39 = nyomócső felerősítő pánt (fém szívócsőhöz) *csak THOMAS BRAVO 20 S Aquafilter típushoz Biztonsági előírások

• A készüléket nem szabad üzembe helyezni, ha – a csatlakozózsinór sérült, – maga a készülék láthatóan sérült, – a motorblokkot valaha leejtették.

• az adattáblán feltüntetett feszültségnek meg kell egyeznie a tápfeszültséggel. A típustábla a készülék hátulján található,

• csak olyan aljzatba csatlakoztassa a készüléket, amely 16amperes automata biztosítékkal van biztosítva,

• változtatásokat a készüléken csak arra feljogosított szakszerviz végezhet,

• nem szabad a gépet olyan helyiségben használni, ahol tűzveszélyes anyagok találhatók ill. különböző veszélyes és gyúlékony gázok képződhetnek,

• óvatosan járjon el lépcsők tisztításakor. Győződjön meg róla, hogy a gép biztosan áll a lépcsőfokon és a gégecsövet ne feszítse túl nagy távolságra. Legjobb, ha munka közben egyik kezével magát a készüléket fogja, rögzíti,

• a kívánt szűrő rendszer behelyezését minden használat előtt ellenőrizze, ez különösen száraz porszívózáskor kötelező,

• tárolja a gépet és a tartozékokat száraz, tiszta és zárt helyen.

• ez a készülék nem alkalmas egészségre káros porszerű anyagok felszívására,

• oldószertartalmú folyadékokat, ú.m. festékhígító, benzin, olaj, valamint maró folyadékokat nem szabad a készülékkel felszívatni,

• másológépek, nyomtatók festékporát (toner) ne szívassa fel, mert az elektromosan vezetővé válhat, másrészt a szűrőrendszert eltömheti és egy része a helyiség légterébe visszajuthat,

• soha ne szívasson fel forró hamut vagy izzó anyagokat,

• a takarítógépet nem szabad a szabadban tárolni, sem közvetlen nedvességhatásnak kitenni,

• a szívócsövet ill. fejet (bekapcsolt készülék esetén) ne emelje feje közvetlen közelébe - ez szemre, fülre veszélyes lehet,

• a tisztítófolyadék sugarat ne irányítsa emberre, állatra, elektromos készülékre vagy fali aljzatra,

• ne a zsinórt húzza ki az aljzatból, mindig a dugasznál fogja meg, Ezt a készüléket 8 éves és ennél idősebb gyermekek és csökkent fizikai, érzékszervi vagy HU31 mentális képességekkel, vagy tapasztalattal és/ vagy ismeretekkel nem rendelkező személyek csak akkor használhatják, ha felügyelet alatt teszik ezt, vagy ha kioktatták őket a készülék biztonságos használatáról, és megértették az ebből származó veszélyeket. A gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást a gyermekek csak felügyelet mellett végezhetik el.

• a csatlakozózsinórt ne húzza magas hőfokú hely közelében, sem vegyszeres folyadékban; éles peremen való átvezetése is kerülendő,

• a készülék forró tűzhely vagy fűtőtest közelében nem tárolható,

• A meghibásodott készüléket - beleértve a hálózati csatlakozózsinórt is - csak szakember (szerviz) javíthatja!

• a hálózati csatlakozót ki kell húzni: - üzemelés közben észlelt hiba esetén, - minden tisztítás előtt, - használat után mindenkor, - szűrőbetét cserélésekor,

• folyadékos takarítás után tegyen legalább 1 liter tiszta vizet a folyadéktartályba és a nyomószivattyú bekapcsolásával kád vagy mosogató felett öblítse át a szivattyút,

• érzékeny bőrűek kerüljék a tisztítófolyadékkal való érintkezést. Ha a koncentrátum nyálkahártyára kerül (szem, száj stb.), azonnal öblítsék le bő vízzel,

• csak eredeti THOMAS tisztítószerek használatával biztosítható a takarítógép kifogástalan használata és a tökéletes tisztító hatás. Mindent a környezetért A csomagolóanyagot és a már nem használható készülékeket ne dobja csak úgy el! A csomagolóanyag:

A csomagoláshoz használt dobozt a papírhulladék közé helyezheti.

• A polietilén (PE) műanyag zsákot újrahasznosításra adja le a gyűjtőhelyen! Teendők a már kiszolgált készülékkel:

• A készüléktől a helyi előírások betartásával szabadulhat meg, de előbb le kell vágnia a csatlakozó aljzatból kihúzott hálózati dugaszt. Ez a szimbólum, mely a terméken vagy annak csomagolásán található, arra utal, hogy ezt a terméket nem lehet normál háztartási hulladékként kezelni, hanem le kell adni a gyűjtőhelyen, ahol az elektromos és elektronikus készülékek újrahasznosításával foglalkoznak. E termék korrekt ártalmatlanításához való hozzájárulásával Ön védi a környezetet és embertársai egészségét. A helytelen hulladékkezelés veszélyezteti a környezetet és az egészséget. E termék újrahasznosításával kapcsolatban további információkat kap a helyi önkormányzatnál, szemétszállító cégnél vagy abban az üzletben, ahol a terméket vásárolta. A készülék összeállítása A görgők felhelyezése A Nyissa ki a két zárókallantyút és a motorblokkot vegye le. B A tartályt fordítsa fel, az alján található furatokba üsse be a görgőtengelyeket, majd a görgőket ütközésig nyomja rá a kiálló tengelycsonkokra. Végül a tartályt állítsa a talpára, azaz a görgőkre. Száraz porszívózás THOMAS BRAVO 20 Ha a készüléket előzőleg nedves üzemmódban használta, a csöveket és a tartályt ki kell szárítani. Soha ne végezzen száraz porszívózást sérült szűrővel vagy szűrő nélkül! K Vegye ki a tisztítófolyadék-tartályt. C A kúpos szűrőt (30) a motorfej (2) alsó oldalán kell feltenni.32 Modelltől függően, az 1-es vagy 2-es pozíción kell rögzíteni a forgó szorítókapcsokkal. A kúpos szűrőt (30) erős szennyeződése vagy csökkenő szívóteljesítmény esetén ki lehet mosni tiszta vízzel, mosó- és tisztítószer hozzáadása nélkül. Ügyeljen arra, hogy a szűrő az újbóli használatnál teljesen száraz legyen! D A porzsák kemény kartonból kialakított kör alakú nyílását szorosan húzza rá a tartályban lévő beszívó csőcsonkra, majd a porzsákot körben simítsa rá a tartály belső oldalára. G A tisztítófolyadék felszívó csövét, mivel most nincs rá szükség, csíptesse be a motorblokk belső alaplapján kialakított helyre. H Ezután helyezze fel a motorblokkot és a két zárókallantyúval rögzítse. J A gégecsövet nyomja be a bemeneti csőcsonkba. Levételkor a csövet csavaró mozgatással húzza kifelé. N A készüléket a ki / be kapcsolóval (6) kapcsolja be. A nyomószivattyú kapcsolójának (7) ekkor nem szabad világítania. Végül a gégecsőhöz csatlakoztatott merev szívócső végére helyezze fel a kívánt szívófejet és dugja be a hálózati csatlakozót, így a készülék üzemkész. A szívóerő szabályozó tolókával (P ábra, 11) a szívóerő változtatható. - tolóka zárva = teljes szívóerő - tolóka nyitva = csökkentett szívóerő THOMAS BRAVO 20 S Aquafilter Aquafilter készülékét száraz porszívózásra soha ne használja Aquafilter (vízzel szűrő egység), a finom port felfogó textil szűrőbetét és a megfelelő víztöltés nélkül. Ne szívasson fel nagy mennyiségben finom port, pl. lisztet, kakaóport, cementet , stb. K A tisztítófolyadék tartályát emelje ki. E A két részes aquafiltert dugja össze és a tartály belső oldalán lévő szívócső csonkra erősítse fel. Ügyeljen a jelzésekre. Az Aquafilter betétnek a szívótartály alján bepattanva, vízszintesen kell elhelyezkednie. Töltsön 2 liter tiszta vizet a szívótartályba. F A textil szűrőbetétet a szívótartály felső peremére felfektetve helyezze be. G A tisztítófolyadék felszívó csövét (amelyre ekkor nincs szükség) a motorblokk alján lévő műanyag körmök közé csíptesse fel. C A kúpos szűrőt (30) a motorfej (2) alsó oldalán kell feltenni. Modelltől függően, az 1-es vagy 2-es pozíción kell rögzíteni a forgó szorítókapcsokkal. A kúpos szűrőt (30) erős szennyeződése vagy csökkenő szívóteljesítmény esetén ki lehet mosni tiszta vízzel, mosó- és tisztítószer hozzáadása nélkül. Ügyeljen arra, hogy a szűrő az újbóli használatnál teljesen száraz legyen! H Helyezze fel a motorblokkot és a zárókallantyúkkal rögzítse. J Helyezze be a gégecsövet. Levételkor csavaró mozgással húzza kifelé. Helyezze fel a kívánt szívófejet, majd a hálózati csatlakozót dugja be. N A gépet a ki / be kapcsolóval (6) kapcsolja be. A nyomószivattyú kapcsolójának (7) nem szabad világítania. A szívóerő szabályozó tolókával (P ábra, 11) a szívóerő változtatható. - tolóka zárva = teljes szívóerő - tolóka nyitva = csökkentett szívóerő Az Aquafilter rendszer tisztítása és karbantartása Az Aquafilter rendszert és a szívótartályt minden használat után higiéniai okokból ürítse ki, tisztítsa és szárítsa meg, ugyanis a szennyes víz és a nedves alkatrészek elősegítik a baktériumok és gombák elszaporodását. A textil szűrőbetétet a szennyezettség mértékének megfelelően száraz vagy nedves kendővel törölje át. Erős szennyezettség esetén tiszta vízzel, mosó- és tisztítószer alkalmazása nélkül, mossa át. Ügyeljen arra, hogy a szűrőbetétet csak teljesen megszáradt állapotban használja ismét.33 Nedves felszívás Az úszószelepet (S ábra, 40) tartsa mindig tisztán és mozgathatóan, mivel ez automatikusan megszakítja a felszívást, amikor a tartály megtelik. Ha a porszívó tartályánál nagyobb térfogatú ill. magasabb folyadékszintű tartályból szívat át folyadékot, akkor a porszívó tartályának megteltével zárt úszószelep esetén továbbra is átfolyik a folyadék a közlekedőedény-elv alapján. Éppen ezért egyszerre csak részmennyiségeket szívasson át és időnként ürítse ki a porszívótartályt. Felszívás után először a szívócsövet emelje ki a folyadékból, csak ezután kapcsolja ki a motort. A Nyissa fel a zárókallantyúkat és vegye le a motorfedelet. A különböző szűrőket vegye ki a gépből, mivel azok károsodást szenvedhetnek (C és D ábra). Aquafilterrel üzemelő készülékeknél az Aquafilter egységet és a textil szűrőbetétet vegye ki (E és F ábra). Ha a tisztítófolyadék- tartály a készülékben van, ezt is vegye ki (K ábra). H Helyezze vissza a motorblokkot és a zárókallantyúkkal rögzítse. Dugja be a hálózati csatlakozót. J Helyezze be a gégecsövet. Levételkor csavaró mozgással húzza kifelé. P A szívóerő szabályozó tolókát (11) állítsa zárt helyzetbe. N A gépet a ki / be kapcsolóval (6) kapcsolja be. A nyomószivattyú kapcsolójának (7) nem szabad világítania. A nedves felszívás végeztével a készüléket és a használt tartozékokat tisztítsa és szárítsa meg. Folyadékos takarítás (szőnyegek, szőnyegpadlók és szilárd padlózatok) Csak nedves tisztításra alkalmas szőnyegeket tisztítson. Gyenge, kézi szövött vagy nem színtartó szőnyegeket ne vessen alá nedves tisztításnak. Ha a szőnyeget korábban samponnal kezelték, a folyadékporlasztós tisztítórendszer első alkalmazásakor erőteljesebb habképződésre kerülhet sor. Ekkor kapcsolja ki a készüléket és a szívótartályt ürítse ki. További habképződés meggátlására ajánljuk fél csésze ecet beöntését a szívótartályba. Fokozott habképződés a THOMAS tisztítófolyadék koncentrátumok egyszeri használata után kizárt, mivel a folyadék speciális habzásgátlót tartalmaz. Ügyeljen arra, hogy folyadékporlasztós üzemmódban mindig legyen tisztítófolyadék a tartályban a nyomószivattyú esetleges meghibásodásának elkerülése érdekében. Szőnyegtisztítás A A hálózati csatlakozó kihúzása után vegye le a motorblokkot. K A tisztítófolyadék-tartály fedelét nyissa fel és töltsön THOMAS ProTex folyadékot a tartályba. A hígítást és adagolást a palackon lévő címke tartalmazza. Csak kézmeleg vizet használjon (max. 30°C). A tartály fedelét zárja le és a feltöltött tisztítófolyadék-tartályt helyezze vissza a készülékbe. G Húzza ki a motorblokk alsó felén a tisztítófolyadék felszívó csövét a vakfoglalatból. L Úgy helyezze vissza a motorblokkot a készülékre, hogy a felszívó cső (36) egészen az aljáig belelógjon a tisztítóoldatos tartályba, de ne törjön meg. J Helyezze be a gégecsövet. Levételkor csavaró mozgással húzza kifelé. M Egyenlő távolságokra rögzítse a tartóklipszeket (15) a szívótömlőn (13). Ez után pattintsa be a szórótömlőt (18) a tartóklipszek erre a célra kialakított nyílásaiba. Rögzítse a szórókart a markolaton (16). Ehhez csúsztassa a műanyagbordát a szórókaron a markolaton lévő résbe. Bizonyosodjon meg a szórókar korrekt elhelyezkedéséről (lásd a jelölést). N Kattintsa be a szórótömlő (18) a gyorskapcsolóba (5) a motorfejen. O A szőnyegtisztító fejet (17) helyezze fel a szívócsőre. P Csatlakoztassa a padlótisztító fej szóróvezetékét (12) a gyorscsatlakozón keresztül a markolatra. Ehhez fogja meg a szabad végén a padlótisztító fej szóróvezetékét. Helyezze a szórókar zárószelepére (16). Zárja le jobbra forgatva a bajonett- zárat. Rögzítse a szóróvezeték két tartókapcsát a teleszkópos csövön. Kattintsa be a szóróvezetéket a tartókapcsokba. Dugja be a hálózati csatlakozót.34 N A ki / be kapcsolót (6) és a megvilágított nyomószivattyú kapcsolót (7) kapcsolja be. P Nyomja meg a nyomószelep fogantyúját (16) és ezzel a tisztítófolyadék kiporlasztása megkezdődik. Mielőtt a tisztítófolyadék-tartályt ismét feltölti, a szennyezett vizet a szívótartályból mindig ürítse ki. Szilárd padlózatok tisztítása Q A tisztítófejre tolja rá a fejkiegészítő adaptert. A továbbiakban a "Szőnyegtisztítás" fejezet szerint járjon el. Szilárd padlózatok tisztításához a THOMAS ProFloor tisztítófolyadék alkalmazását ajánljuk. Kárpittisztítás Bútorkárpitok vagy autóülések tisztításához a kárpittisztító fejet használja (23). Ügyeljen arra, hogy ne hordjon fel túl sok tisztítóoldatot, mivel a bútor felépítésétől függően jóval hosszabb száradási időre kell számítania. R A kárpittisztító fejet közvetlenül a gégecső végére tegye fel, majd a nyomócsövet a bajonett csatlakozóval rögzítse. A folyadékporlasztós rendszer tisztítása és karbantartása K A nyomószivattyú és a szelepek tisztításához a tisztítófolyadék-tartályt töltse meg tiszta vízzel és helyezze be. Dugja be a hálózati csatlakozót, a ki / be kapcsolót (6) és a nyomószivattyú kapcsolóját (7) kapcsolja be.

A porlasztó rendszeren fúvassa át a tiszta vizet mosdókagylóba vagy kádba (nyomja a nyomószelep kallantyúját (16). N A tisztítófolyadék nyomócsövének levétele előtt nyomja le a nyomószelep kallantyúját (P ábra, 16), hogy a maradék nyomás a rendszerből eltávozzon, majd nyomja meg a készüléken található gyorscsatlakozó (5) kioldó gombját. Végül húzza ki a hálózati csatlakozót. Tisztítsa és szárítsa meg a készüléket és a használt tartozékokat. A motorblokkot soha nem szabad vízbe meríteni! A motorházat nedves kendővel törölje le és utána szárítsa meg. Hasznos tanácsok A tisztítófej segítségével mindig szorosan egymás mellett következő sávokban tisztítsa a szőnyeget vagy szőnyegpadlót. Az ismételt beszennyeződés elkerülése érdekében csak akkor járjon a kitisztított szőnyegpadlón, ha már megszáradt. A tisztított felületek gyorsabb száradása érdekében érdemes legalább még egyszer - a nyomószelep lenyomása, tehát kiporlasztás nélkül - a maradék nedvességet felszívatni, eltávolítani. Parketta padlózatok tisztításakor a gyártó előírásainak megfelelően járjon el.35

Ha az alábbi hibák jelentkeznek az üzemelés során, ezek esetleg közvetlenül elháríthatók, egyébként forduljon szervizhez: Működés közben por száll ki a készülékből

• vizsgálja meg, hogy a szűrőrendszer hibátlan-e, felhelyezése megfelelő és szorosan illeszkedő legyen,

• ellenőrizze, hogy nem szakadt-e ki a porzsák,

• csak eredeti THOMAS szűrőt használjon. A szívóerő fokozatosan csökken

• a szűrőbetétet esetleg finom por, korom, stb. tömte el,

• esetleg megtelt a porzsák,

• a szívófejet, a szívócsövet vagy a gégecsövet eltömte a szennyeződés. (Bekapcsolt készülékkel húzza szét a gégecsövet, így a szennyeződés fellazulhat és kifúvódhat.) Felszíváskor a készülék légkifúvó nyílásain víz folyik ki

• az úszószelep (S ábra) folyadék felszívásakor megszorult és nem tudja a felszívást leállítani,

• nedves tisztításhoz nem eredeti THOMAS tisztítófolyadékot használtak,

• az aquafiltert és a textil szűrőbetétet (kiviteltől függően) nem az előírásnak megfelelően szerelték be. A szívóerő hirtelen lecsökken

• az úszószelep elzárja a szívólevegőt, amely leginkább akkor fordulhat elő, ha a készüléket erősen ferde helyzetben használja vagy feldönti. A készüléket kapcsolja ki, az úszószelep ekkor visszaesik és a készülék ismét használható. A motor nem működik

• vizsgálja meg a csatlakozózsinór, dugasz és aljzat sértetlenségét,

• vizsgálat előtt a hálózati csatlakozót húzza ki,

• semmi esetre sem szabad a motort felnyitni! Nem jön ki a tisztítóoldat

• bekapcsolta-e a nyomószivattyút ((7) kapcsoló), a kapcsolónak világítania kell,

• tisztítsa meg a felszívócső (36) végén levő kis szűrőt,

• a felszívócső szabadon belóg-e a tisztítóoldat tartályába,

F56 Garancia A kereskedő adásvételi szerződésből eredő törvényes jótállási kötelezettségeitől függetlenül mi, a – Robert Thomas Metall- und Elektrowerke GmbH & Co. KG - Hellerstrasse 6, D-57290 Neunkirchen – a jelen készülékre az alábbi feltételek szerint garanciát vállalunk:

1. A garanciaidő 24 hónap, az első fogyasztóhoz történő kiszállítási naptól

kezdődően. A szavatossági igény érvényesítéséhez be kell nyújtani a vásárlási bizonylatot.

2. A garanciaidő alatt minden – bizonyíthatóan hibás kivitelre vagy anyaghibára

visszavezethető – lényeges működési hiányosságot megszüntetünk a hibás alkatrészek saját döntés alapján történő megjavításával vagy cseréjével; a kicserélt alkatrészek saját tulajdonunkba mennek át. A garancia nem terjed ki könnyen törhető alkatrészekre, mint például üveg, műanyagok, lámpák. Nem terjed ki a garancia olyan elemekre és akkumulátorokra, amelyek normális kopás, elöregedés vagy szakszerűtlen kezelés folytán hibásodtak meg, vagy üzemidejük emiatt rövidült meg. A hibákat a garanciaidőn belül a megállapítást követően haladéktalanul jelenteni kell felénk. A garanciaidő alatt a fellépő működési hibák megszüntetéséhez szükséges pótalkatrészek, valamint a felmerülő munkaidő költségei nem lesznek felszámítva. A vevőszolgálat jogosulatlan igénybe vétele esetén az ezzel kapcsolatos költségek a vevőt terhelik.

3. A garanciakötelezettség nem vonatkozik a készülék értékére és használhatóságára

csekély hatással lévő kis mértékű eltérésekre, a víz vegyi és elektrokémiai hatásaiból eredő károkra, valamint általánosan a normálistól eltérő környezeti feltételekre. Nem áll fenn garanciaigény normális elhasználódásból következő károknál, továbbá a használati útmutató figyelmen kívül hagyása vagy szakszerűtlen felhasználás esetén.

4. A garanciaigény érvényét veszti, ha a készüléken nem általunk meghatalmazott

személyek végeznek beavatkozást vagy javítást.

5. A garanciaszolgáltatások sem a készülék, sem a beépített pótalkatrészek

vonatkozásában nem jelentik a garanciaidő lejártának meghosszabbítását vagy megújítását: a beépített pótalkatrészek garanciaideje a teljes készülékre érvényes garanciaidővel egyezően jár le.

6. Minden további vagy egyéb, különösen a készüléken kívül eső károk megtérítésére

vonatkozó igény – amennyiben erre nincs törvényi kötelezettség– ki van zárva. Vevőszolgálatunk a garanciaidő lejártát követően is vevőink rendelkezésére áll. Ezzel kapcsolatban forduljon a forgalmazóhoz vagy közvetlenül saját vevőszolgálati osztályunkhoz. Műszaki változtatások joga fenntartva. Garanţie Indiferent de obligaţiile legale de garanţie ale comerciantului care decurg din con- tractul de cumpărare, noi – Robert Thomas Metall- und Elektrowerke GmbH & Co. KG – Hellerstrasse 6, D-57290 Neunkirchen - oferim o garanţie pentru acest aparat, în conformitate cu următoarele condiţii:
