Produkttyp	Nass- und Trockensauger mit Injektions-Extraktionsfunktion
Abmessungen (L×B×H)	380 x 380 x 470 mm
Leergewicht	ca. 7,1 kg
Stromversorgung	220-240 V, 50/60 Hz
Netzkabellänge	ca. 5 m
Fassungsvermögen des Reinwassertanks	3,5 L
Leistungsaufnahme	Siehe Typenschild am Gerät
Hauptfunktionen	Trockensaugen, Nassaugen, Injektions-Extraktion zur Reinigung von Teppichen, Polstermöbeln und Hartböden
Filtertypen	Konusfilter, AQUA-Filter (zweiteilig), Textilfilter für Feinstaub, Staubbeutel
Sicherheit	Schwimmerventil unterbricht die Saugkraft bei vollem Behälter; Netztrennung vor Wartung
Wartung und Reinigung	Behälter und Filter nach jedem Gebrauch entleeren, reinigen und trocknen; Motorkopf niemals eintauchen
Mitgeliefertes Zubehör	Teppichdüse, Polsterdüse, Fugendüse, Injektions-Extraktor für Teppiche und Polster, Adapter für Hartböden, Reinigungsmitteltank, Saugschlauch, Rohre, usw.
Garantie	24 Monate bei privater Nutzung, 12 Monate bei gewerblicher Nutzung (gemäß Bedingungen)
Kundenservice	Kontaktieren Sie den Fachhändler oder den THOMAS Kundenservice

Häufig gestellte Fragen - Bravo 20 S Aquafilter THOMAS

Wie verwende ich die Trockensaugfunktion?

Stellen Sie sicher, dass das Gerät trocken ist. Entfernen Sie den Reinigungsmitteltank. Setzen Sie den Konusfilter auf den Motorkopf. Stecken Sie den Staubbeutel auf den Sauganschluss. Montieren Sie den Motorkopf und schließen Sie die Verschlüsse. Schließen Sie den Schlauch und das gewünschte Zubehör an. Stecken Sie den Stecker ein und schalten Sie das Gerät mit dem EIN/AUS-Schalter (6) ein. Der Pumpenschalter (7) darf nicht eingeschaltet sein.

Wie verwende ich die Nasssaugfunktion?

Entfernen Sie den Reinigungsmitteltank. Setzen Sie den AQUA-Filter vollständig bis zum Sauganschluss ein und füllen Sie den Behälter mit 2 Litern klarem Wasser. Hängen Sie den Textilfilter über den Rand des Behälters. Schließen Sie den Saugschlauch für Reinigungsmittel an. Montieren Sie den Kopf und schließen Sie den Schlauch an. Stecken Sie den Stecker ein und schalten Sie den EIN/AUS-Schalter (6) ein; die Pumpe bleibt aus.

Wie führe ich eine Teppichreinigung mit Injektions-Extraktion durch?

Füllen Sie den Reinigungsmitteltank mit verdünntem THOMAS ProTex Reinigungsmittel. Setzen Sie ihn in das Gerät ein. Montieren Sie den Kopf und achten Sie darauf, dass der Saugschlauch eingetaucht ist. Schließen Sie den Sprühschlauch und den Injektions-Extraktor für Böden an. Stecken Sie den Stecker ein, schalten Sie EIN/AUS und den Pumpenschalter (7) ein. Betätigen Sie den Hebel des Absperrventils zum Sprühen und saugen Sie, indem Sie den Extraktor zu sich ziehen.

Wie reinige ich die Filter des Geräts?

Der Konusfilter wird mit klarem Wasser ohne Reinigungsmittel gewaschen und muss vor der Wiederverwendung trocken sein. Der AQUA-Filter und der Textilfilter müssen mit klarem Wasser gespült und getrocknet werden. Keine Waschmittel verwenden. Der Staubbeutel wird entleert oder ersetzt.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob die Filterporen verstopft sind oder der Staubbeutel voll ist. Kontrollieren Sie auch Verstopfungen in den Düsen, Rohren oder Schläuchen. Falls nötig, verlängern Sie den Schlauch während des Betriebs, um Material zu lösen.

Was tun, wenn Wasser aus den Luftaustrittsöffnungen austritt?

Dies kann an einem blockierten Schwimmer, ungeeignetem Reinigungsmittel oder falschem Einbau der AQUA- und Textilfilter liegen. Überprüfen Sie diese Punkte und verwenden Sie nur THOMAS Reinigungsmittel.

Wie warte ich das Injektions-Extraktionssystem?

Füllen Sie nach Gebrauch den Reinigungsmitteltank mit klarem Wasser, stecken Sie den Stecker ein, schalten Sie beide Schalter ein und betätigen Sie das Absperrventil, um die Pumpe zu spülen. Ziehen Sie dann den Stecker, reinigen und trocknen Sie das Gerät und das Zubehör.

Was sind die wesentlichen Sicherheitshinweise?

Saugen Sie niemals heiße Asche, brennbare Substanzen oder Tonerstaub. Richten Sie den Reinigungsmittelstrahl nicht auf Personen oder Steckdosen. Vor der Wartung den Stecker ziehen. Das Gerät darf nicht ohne Filter oder mit beschädigten Filtern verwendet werden.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Lieferung an den ersten Endverbraucher bei privater Nutzung. Bei gewerblicher Nutzung ist sie auf 12 Monate verkürzt. Der Kaufbeleg ist erforderlich.

Was tun, wenn der Motor nicht mehr läuft?

Überprüfen Sie das Kabel, den Stecker und die Steckdose. Ziehen Sie vor jeder Überprüfung den Stecker. Wenn das Problem weiterhin besteht, kontaktieren Sie den THOMAS Kundenservice. Öffnen Sie niemals eigenmächtig den Motor.

BEDIENUNGSANLEITUNG Bravo 20 S Aquafilter THOMAS

Inhalt Seite	D
Geräteabbildung/Teileidenzifferung
Montageabbildungen
Sicherheitsinweise
Der Umwelt zuliebe 7
Montage
Trackensaugen
Nassaugen
Sprühextrahieren (Waschsaugen) 9
Hilfe bei eventuellen Störungen 11
Kundendienst
Technische Daten 11
Garantie

Contents

GB

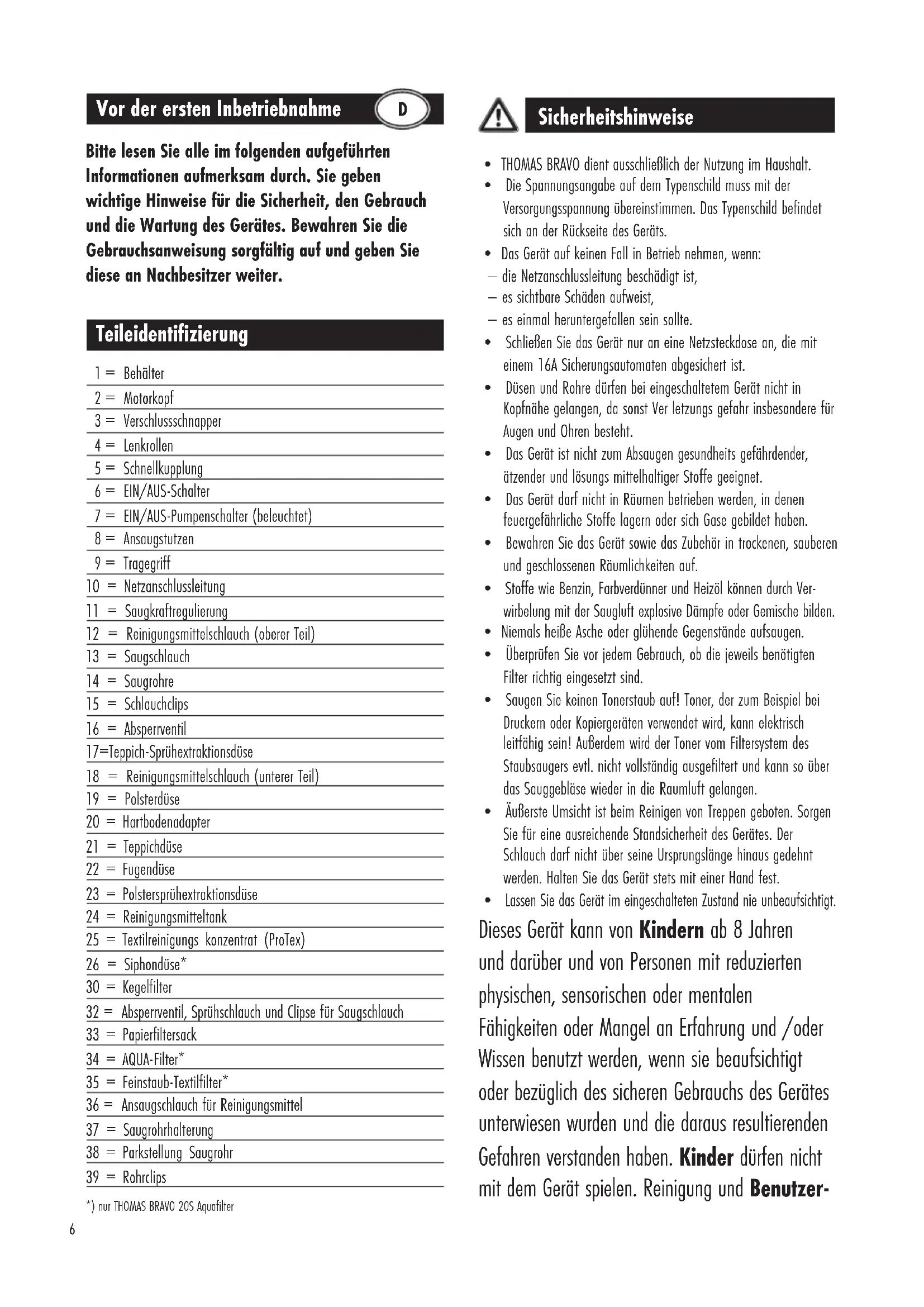

VordererstenInbetriebnahme

Bitte lessen Sie alle im folgenden aufgeführten Informationen aufmerksam durch. Sie geben wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Bewahren Sie die Gebrauchsanweisung sorgfähig auf und geben Sie diese an Nachbesitzer weiter.

Teileidentifizierung

1 = Behälter

2 = Motorkopf

3 = Verschlusssschnapper

4 = Lenkrollen

5 = Schnellkupplung

6 = EIN/AUS-Schalter

7 = EIN/AUS-Pumpenschalter (beleuchtet)

8 = Ansaugstutzen

9 = Tragegriff

10 = Netzanschlussleitung

11 = Saugkraftregulierung

12 = Reinigungsmittelschlauch (oberer Teil)

13 = Saugschauch

14 = Saugrohre

15 = Schlauchclips

16 = Absperventil

17=Teppich-Sprühextraktionsdüse

18 = Reinigungsmittelschlauch (unterer Teil)

19 = Polsterdüse

20 = Hartbodenadapter

21 = Teppichdüse

22 = Fugendüse

23 = Polstersprühextraktionsdüse

24 = Reinigungsmitteltank

25 = Textilreinigungs konzentrat (ProTex)

26 = Siphondüse*

30 = Kegelfilter

32 = Absperventil, Sprühschlauch und Clipse für Saugschlauch

33 = Papierfiltersack

34 = AQUA-Filter*

35 = Feinstaub-Textilfilter*

36 = Ansaugschlauch für Reinigungsmittel

37 = Saugrohralterung

38 = Parkstellung Saugrohr

39 = Rohrclips

*) nur THOMAS BRAVO 20S Aquafilter

Sicherheitschinweise

• THOMAS BRAVO dient ausschließlich der Nutzung im Haushalt.
  Die Spannungsangabe auf dem Typenschild muss mit der Versorgungsspannung übereinstimmen. Das Typenschild befindet sich an der Rückseite des Geräts.
• Das Gerät auf keinen Fall in Betriebnehmen, wenn:
• die Netzanschlussleitung beschädigt ist,
  esichtbare Schaden aufweist,

• es einmal heruntergefallen sein sollte.

• Schlieben Sie das Gerät nur an eine Netzsteckdose an, die mit einem 16A Sicherungsautomaten abgesichert ist.

• Düssen und Rohre dürfen bei eingeschalteten Gerät nicht in Kopfnöhe gelangen, da sonst Ver letzungs gefahr insbesondere für Augen und Ohren besteht.
  Das Gerät ist nicht zum Absaugen gesundheits gefährdender,ätzender und Lösungs mittelhaltiger Stoffe geeignet.
  Das Gerät darf nicht in Räumen betrieben werden, in denen feuergeführliche Stoffe lagern oder sich Gase gebildet haben.
• Bewahren Sie das Gerät sowie das Zubehör in trockenen, sauberen und geschlossenen Räumlichkeiten auf.
• Stoffe wie Benzin, Farbverdūnner und Heizöl können durch Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden.
• Niemals heiße Asche oder glühende Gegenstände aufsaugen.
• Überprüfen Sie vor jedem Gebrauch, ob die jeweils benötigten Filter richtig eingesetzt sind.
• Saugen Sie keinen Tonerstaub auf! Toner, der zum Beispiel bei Druckern oder Kopiergeräten verwendet wird, kann elektrisch leitfähig sein! Außen dem wird der Toner vom Filtersystem des Staubsaugers evil. nicht vollständig ausgefiltert und kann so über das Sauggeblase wieder in die Raumluft gelangen.
• Außerste Umsicht ist beim Reinigen von Treppen geboten. Sorgen Sie für eine ausreichende Standsicherheit des Gerätes. Der Schlauch darf nicht über seine Ursprungslänge hinaus geheht werden. Halten Sie das Gerät stets mit einer Hand fest.
• Lassen Sie das Gerät im eingeschalteten Zustand nie unbeaufsichtigt.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und /oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer

Wartung)durfenicht durch Kinderohne Beaufsichtigung durchgefuhrt werden.

• Der Netzstecker ist zuziehen:
• bei Störungen während des Betriebes,
• vor jeder Reinigung und Pflege,
• nach dem Gebrauch,

• bei jedem Filterwechsel.

• Niemals den Stecker am Kabel aus der Steckdoseziehen, sondern ausschließlich am Stecker.

• Sorgen Sie damit, dass die Anschlussleitung weder Hitze und chemischen Flüssigkeiten ausgesetzt ist, noch über scharfe Kanten oder Oberflächen gezogen wird.
• Schaden am Gerät, am Zubehor, oder an der Netzanschlussleitung (Sonderleitung erforderlich) niemals selbst reparieren, sondern nur durch eine autorisierte Kundendienstation instand setzen halten, Denn Veränderungen am Gerät können ihre Gesundheit gefährden. Sorgen Sie davon, dass nur Original-Ersatzteile und Zubehor verwendent wird.
• Das Gerät keinen Witterungseinflüsten, keiner Feuchtigkeit und keinen Hitzequellen aussetzen.
• Nie den Reinigungssstrahl auf Menschen oder Tiere, auf Steckdosen oder elektrische Geräte richten.
  Chemikalien wie die Reinigungsmittelkonzentrate gehoren nicht in die Höhe von Kindern.
• Nur bei Verwendung der Original THOMAS Reinigungsmittel kann die Gerätefunktion und die volle Reinigungswirkung gewährleistet werden.
• Personen mit empfindlicher Haut sollen direkten Kontakt mit der Reinigungslösung vermeiden.
• Sollte das Reinigungskonzentrat auf die Schleimhäute (Auge, Mund, etc.) gelangen, ist sofort mit Wasser nachzuspulen.

Der Umwelt zuliebe

Verpackungsmaterial und ausgediente Geräte nicht einfach wegwerfen!

Geräteverpackung:

• Der Verpackungskarton kann der Altpapier-Sammlung zugeführten werden.
• Den Kunststoffbeutel aus Polyethylen (PE) zur Wiederverwertung an Sammelstellen abgeben.

Verwertung des Gerätes nach dem Ende seiner Lebenszeit:

• Entsorgen Sie das Gerät nach den örtlichen Vorschriften und schneiden Sie vorher den gezogenen Netzstecker ab.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, son der an einem Sammelpunkt für das Recycling von elektrischen und

elektronischen Ge raten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mit menschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling diesen Produkts erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Montage Lenkrollen

A Verschlusschnapper offen und Motorkopf abnehmer.
B Lenkrollen und Bolzen fest in den Behalterboden eindrücken

Trockensaugen

THOMAS BRAVO 20

vorherigem Nasssaugen muss das Gerät absolut trocken sein; auch Schlauch oder Rohre gegebenenfalls vorher trocknen.

Nie ohne oder mit beschädigten Filtern trockensaugen.

Reinigungsmitteltank entnehmen.

Den Kegelfilter (30) an der Unterseite des Motorkopfs (2) aufsetzen. Je nach Modell an Pos. 1 oder 2 mit den Drehklammern verriegeln.

Bei starker Verschmutzung oder nachlassender Saugleistung kann der Kegelfilter (30) mit klarem Wasser, ohne Wasch- und Reinigungsmittelzusätze, ausgewaschen werden. Achten

Sie darauf, dass der Filter beim nachsten Sauceinsatz ganz durchgetrocknet ist.

D Filtersack fest auf den Ansaugstutzen drucken und an die Behalterwand anlagen.
G Ansaugschlauch fur Reinigungsmittel an der Unterseite des Motorkopfes einclipsen.
H Motorkopf aufsetzen und Verschlusschnapper schlieben.
J Saugschlauch anschließen. Zum Abnehmen den Sauganschluss zur Seite drehen und herausziehen.

Montieren Sie das gewünschte Zubehor.
Netzstecker anschließen.
N Gerät mit EIN/AUS-Schalter (6) einschalten. Pumpenschalter (7) darft nicht aufleuchten.
Mit der Saugkraftregulierung (11, Abb. P) lasst sich die Saugkraft verändern.

• Nebenluftschieber geschlossen = volle Saugkraft
• Nebenluftschieber geöffnet = verringerte Saugkroft

THOMAS BRAVO 20S Aquafilter

Benutzen Sie Ihr AQUAFILTER-Gerät im Trockensaugbetrieb niemals ohne Aquafilter, Feinstaubtextilfilter und entsprechender Wasserfüllung.

Saugen Sie keine große Mengen von Feinstaub, z.B. Mehl, Kakaopulver, Zement usw.

Reinigungsmitteltank entnehmen.
E 2-teiligen AQUA-Filter bis auf Anschlag zusammenstecken und fest auf den Ansaugstutzen aufschieben.

Achten sie darauf auf die Markierungen

Der AQUA-Filter muß am Saugtonnenboden einrasten und am Boden gleichmäßig aufliegen.

Fullen Sie 2 Liter klares Wasser in den Saugbehalter.

F Feinstaubtextilfilter durch Umlegen des oberen Randes in den Saugbehälter einhängen.
G Ansaugschlauch fur Reinigungsmittel an der Unterseite des Motorkopfes einclipsen.

Den Kegelfilter (30) an der Unterseite des Motorkopfs (2) aufsetzen. Je nach Modell an Pos. 1 oder 2 mit den Drehklammern verriegeln.

Bei starker Verschmutzung oder nachlassender Saugleistung kann der Kegelfilter (30) mit klarem Wasser, ohne Wasch- und Reinigungsmittelzusätze, ausgewaschen werden. Achten Sie darauf, dass der Filter beim nachsten Saugeinsatz gaz durchgetrocknet ist.

H Motorkopf aufsetzen und Verschlusschnapper schlieben.
J Saugschlauch anschließen. Zum Abnehmen den Sauganschluss zur Seite drehen und herausziehen.

Montieren Sie das gewünschte Zubehor.

Netzstecker anschlieBen.

N Gerät mit EIN/AUS-Schalter (6) einschalten. Pumpenschalter (7) darf nicht aufleuchten.

Mit der Saugkraftregulierung (11, Abb. P) lassst sich die Saugkraft verändern.

— Nebenluftschieber geschlossen = volle Saugkraft
- Nebenluftschieber geöffnet = verringerte Saugkraft

Reinigung und Pflege des AQUA-Filtersystems

Aus Hygienegründen das AQUAFILTER-System und den Saugbehälter nach jedem Gebrauch entleeren, reinigen und trocknen. Schmutziges Wasser und feuchte Teile begünstigen die Vermehrung von Bakterien und Pilzen.

Feinstaubtextilfilter je nach Verschmutzung mit einem trockenen oder feuchten Tuch abwischen. Bei stärkerer Verschmutzung mit klarem Wasser, ohne Wasch- und Reinigungsmittelzusätze, auswaschen. Achten Sie darauf, dass der Filter beim nachsten Sauceinsatz ganz durchgetrocknet ist.

Nasssaugen

Schwimmerventil (40, Abb. S) stets sauber und gangbar halten. Es unterbricht automatisch das Ansagen, wenn der Saugbehälter voll ist.

Beim Absaugen aus Behältern, deren FlüssigkeitsspiegelHigher liegt als die Oberkante des Saugbehalters und deren Fullinhalt großer ist als das Fassungsvermögen des Saugbehalters, kann bei geschlossenem Schwimmerventil weiter Flüssigkeit nachfließen.

In solchen Fällen nur Teilmengen absaugen und Saugbehalter zwischen durch entleeren.

Zuerst Saugrohr und -schlauch aus der Flüssigkeit haben und danach das Gerät ausschalten, um ein Nachlaufen von Flüssigkeit zu verhindern.

A Verschlusschnapper offen und Motorkopf abnehmer.

r aus dem Gerätnehmen, da diese sonst beschädigt werden (Abb. C und D). Bei AQUAFILTER-Geräten den AQUA-Filter und Feinstaubtextilfilter herausnahmen (Abb. E und F).

Falls der Reinigungsmitteltank montiert ist, diesen herausnahmen (Abb. K).

H Motorkopf aufsetzen und Verschlusschnapper schlieben. Netzstecker anschlieben.
J Saugschlauch anschließen. Zum Abnehmer den Sauganschluss zur Seite drehen und herausziehen.
P Saugkraftrulierung (11) am Handgriff schlieBen.
N Gerät mit EIN/AUS-Schalter (6) einschalten. Pumpenschalter (7) darft nicht aufleuchten.
Nach Beendigung des Nassaugens das Gerät und verwendete Zubehörteile reinigen und trocknen.

Sprühextrahieren (Waschaugen)

Nur Teppiche reinigen, die fur die Nassreinigung geeignet sind. Zarte handgewebte oder forbunechte Teppiche durren nicht nassgereinigt werden.

Wenn der Teppich zu einem früheren Zeitpunkt shampooniert wurde, kann es bei erstmaligem Gebrauch des THOMAS BRAVO zu stärkerer Schaumbildung kommt.

Gerat dann abschalten und Saugbehalter entleeren.

Um weitere Schaumbildung zu vermeiden, geben Sie eine Tasse Essig in den Saugbehälter.

Erhöhte Schaumbildung ist nach einmaliger Grundreinigung mit dem THOMAS Reinigungs konzentrat ausgeschlossen, daß ces sem einem speziellen Schaumstopp ausgerüstet ist.

Achten Sie darauf, dass sich bei eingeschalteter Sprühfungtion immer Flüssigkeit im Frischwasserbehälter befindet, um eine eventuelle Beschädigung der Pumpe zu vermeiden.

Teppichreinigung

A Verschlusschnapper öffnen und Motorkopf abnehmen.
Deckel vom Reinigungsmitteltank abnehmen und THOMAS ProTex Reinigungsmittel in den Tank einfllen.

Dosierung siehe Flaschenetikett.

Handwarmes Wasser (max. 30^ ) verwenden.

Deckel wieder aufsetzen und befüllten Reinigungsmitteltank in das Gerät einsetzen.

G Ansaugschlauch fur Reinigungsmittel aus der Halterung am Motorkopfnehmen.
L Motorkopf so aufsetzen, dass der Ansaug schlauch (36) bis auf den Grund des Reinigungs mitteltanks eintaucht und nicht abgeknicht wird.
J Saugschlauch anschlieBen. Zum Abnehmen den Sauganschluss zur Seite drehen und herausziehen.
M Befestigen Sie die Halteclipse (15) in gleichmäßigen Abständen am Saugschlauch (13). Klicken Sie dann den Sprühschlauch (18) in die dafür vorgesehenen Aussparungen der Halteclipse ein. Rasten Sie den Sprühhebel am Handgriff (16) ein. Schieben Sie dazu die Kunststoffrijpe am Sprühhebel in die Aussparung am Handgriff. Stellen Sie sicher, dass der Sprühhebel korrekt arretiert ist (siehe Markierung).
N Spruhschlauch (18) in die Schnellkupplung(5) am Motorkopf einrasten.

Teppich-Sprühextraktionsduse (17) auf das Saugrohr aufstecken.

P SchlieBen Sie die Spruhleitung (12) der Spruhextraktionsduse über die Schnellkupplung am Handgriff an. Greifen Sie dazu das freie Ende der Spruhleitung der Spruhextraktionsduse. Setzen Sie these auf das Absperrentil des Spruhhebels (16). Verriegeln Sie these über den Bajonettverschluss durch Drehen nach rechts. Befestigen Sie die zwei Halteclipse für die Spruhleitung (39) am Teleskoprohr. Clipsen Sie die Spruhleitung in die Halteclipse ein.

Netzstecker anschließen.

EIN/AUS-Schalter (6) und beleuchteten Pumpenschalter (7) einschalten.
P Hebel am Absperventil (16) drucken. Reinigungsmittel wird aufgesprucht.
Bevor der Reinigungsmitteltank erneut besteht wird, immer das Schmutzwasser im Saugbehälter entleeren.

Hartbodenreinigung

Hartbodenadapter montieren.

Vorphensweise siehe „Teppichreinigung".

Zur Hartbodenreinigung empfehlen wir das THOMAS ProFloor Reinigungskonzentrat.

Polsterreinigung

Zur Reinigung ihrer Polstermöbel oder Autositz verwenden Sie die Polster-Sprühextraktionsduse (23).
Achten Sie darauf, dass nicht zuviel Flüssigkeit aufgetragen wird, da je nach Unterbau mit einer längeren Trockungszeit zu rechnen ist.
R Die Polster-Spruhextraktionsduse montieren. Reinigungsmittelschlauch durch Drehen befestigen. Duse auf den Handgriff aufschieben.

Reinigung und Pflege des Sprühextrak fions-Systems

K Zur Pflege der Pumpe und Ventile den Reinigungsmitteltank mit klarem Wasser befüllen und einsetzen. Netzstecker anschlieben, Ein-/Ausschalter (6) sowie Pumpen-Schalter (7) einschalten.

P Spruhsystem z.B. über einem Spulbecken in Betrieb gehmen (Hebel am Absperrventil (16) betätigen).
N Vor dem Losen des Reinigungsmittelschlauches den Hebel am Absperventil (16, Bild P) betätigen, um den Restdruck im System abzubauen, dann Taste an der Schnellkupplung (5) drücken.

Netzsteckerziehen!

AnschlieBend das Gerät und verwendete Zubehörteile reinigen und trocknen.

Den Motorkopf nie in Wasser tauchen!

Motorheäuse mit feuchtem Tuch abwischen und nachtrocknen.

Wichtige Tipps

Ziehen Sie beim Nassreinigen die Teppich-Spruhduse immer Bahn für Bahn auf sich zu.
i um eine Neuverschmutzung zu vermeiden, sollenen gereinigte Teppichboden erst betreten werden, wenn sie wieder trocken sind.
Um ein Schnelleres Abrocknen der vereinigten Flächen zu erzielen, ist es sinn Voll, durch nochmaliges Absaugen - ohne Drücken des Ventilhebels - verbleibende Restfeuchigkeit weltgehend zu entfern.
iZur Reinigung von Parkettboden verfahren Sie gemaB den Anweisungen des Parkettboden-Herstellers.

Hilfe bei eventuellen Störungen

Falls Ihr Gerät wider Erwarten einmal nicht zufriedenstellend Funktioniert, brauchen Sie nicht gleich den Kundendienst einszuschalten.itte prufen Sie zunachst, ob die Störung nur keine Ursachen hat:

Wenn beim Saugen Staub austritt:

• Ist das Filtersystem richtig befestigt und ohne Defekt?
• Wurde ein Original THOMAS Filter verwendet?

Wenn die Saugkraft allmühlich nachlösst:

• Sind die Filterporen durch Feinstaub verstopt?
• Ist der Papierfiltersack voll?
• Sind Düse, Verlängerungsrohr oder Saugschlauch durch Schmutz verstopt? (Saugschlauch bei eingeschalteten Gerät auseinanderziehen - Dehnung lockert Verstopftes).

Wenn beim Saugen Wasser aus den Ausblasöffnungen des Gerätes tritt:

• Ist der Schwimmer (Bild S) beim Saugen von Flüssigkeiten blockiert und kann nicht anspruchen?
• Werde ein Original THOMAS Reinigungskonzentrat zum Waschsaugen benutzt?
• Sind AQUAFILTER und Feinstaubtextilfilter (je noch Modell) gemäß Anleitung montiert?

Wenn die Saugkraft platzlich nachlösst:

• Hat das Schwimmerventil die Saugluft gestoppt? Das kann passieren bei extremer Schragstellung oder beim Umkippen des Ge rates. Sauger ausschalten - der Schwimmer faltt nach unter das Gerät ist wieder betriebsbereit.

Wenn der Motor nicht lauft:

• Sind Kabel, Stecker und Steckdose intakt?
  Vor Prüfung Steckerziehen.
• Niemals selbst den Motor öffnen!

Wenn keine Reinigungsfluissigkeit austritt:

• Ist die Pumpe eingeschaltet? Schalter (7) muss aufleuchten.
• Ansaugfiltersieb am Ansagschlauch (36) reinigen.
• Hangt der Ansaugschlauch ordnungsgemäß im Reinigungsmitteltank?
• Ist die Sprühdüse verstopt? Falls die Sprühdüse einmal verstopt ist, Düse weniger Zeit ins Wasser legen. Danach kräftig durchblasen.

Kundendienst

Wenden Sie sich an ihren Fachhändler, der Ihnen im Bedarfsfall auchigeria die Adresse oder Telefonnummer des fur Sie zuständigen THOMAS Kundendienstes miteilt.

Bitte geben Sie damit stets die Angaben auf dem Typenschild Ihres Saugers an.

Zur Aufrechterhaltung der Sicherheit des Gerätes sollenn Sie Reparaturen insbesondere an stromfuhrenden Teilen nur durch Elektro-Fachkräfte durchfuhren halten. Im Störungsfall sollenn sie sich daher an ihren Fachhändler oder direkt an den Thomas Kundendienst wenden. Die Kontaktdaten finden Sie auf der Rückseite.

Technische Daten

	BRAVO 20	BRAVO 20 S AQUAFILTER
Typenbezeichnung	788/L
Spanningsversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme	siehe Typenschild
Länge Stromzuleitung	ca. 5m
Geräteabmessungen (L×B×H)	380 x 380 x 470 mm
Gerätegewicht lever	ca. 7 kg ca. 1,1 kg
Volumen Frischwassertank	3,5 l

Wanneer de motor nicht loopt:

Unabhängig von den gesetzlichen Gewährleistungsverpflichtungen des Handlers aus dem Kaufvertrag leisten wir - Robert Thomas Metall- und Elektrogeräte GmbH & Co. KG, Hellerstrasse 6, D-57290 Neunkirchen - für diese Gerät Garantie gemäß nachstehenden Bedingungen:

1. Die Garantiezeit beträgt 24 Monate - gerechnet vom Liefertag an den ersten Endabnehmer. Sie reduziert sich bei gewerbllicher Benutzung oder gleichzusetender Anspruchung auf 12 Monate. Zur Geltendmachung des Anspruchs ist die Vorlage eines Kaufbeleges erforderlich.
2. Innerhalb der Garantiezeit beseitigten wir alle wesentlichen Funktionsmängel, die nachweislich auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind durch Instandsetzung der mangelhaffen Teile oder Teilersatz nach unserer Wahl; ausgetauschte Teile gehen in unser Eigentum über. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas, Kunststoffe, Lampen. Von der Garantie ausgenommen sind außer dem Batterien und Akkus, die infolge normalen Verschleiben, Alterung oder unsachgemäßer Behandlung Defekte aufweisen bzw. deren Laufzeit sich verkurzt hat. Mangel sind uns innerhalb der Garantiezeit unverzüglich nach Feststellung zu melden. Während der Garantiefrist werden die zur Behebung von aufgetretenen Funktionsehem denstige Ersatzele sowie die Kosten der angefallenen Arbeitszeit nicht berechnet. Bei unberechtigter Inanspruchnahme unseres Kundendienstes gehen die damit verbundenen Kosten zu Lasten des Kunden. Instandsetzungserbeiten beim Kunden oder am Aufstellungsord konnen nur für Großgeräte verlangt werden. Andere Geräte sind unserer nachstgelegenen Kundendienstelle oder Vertragswerkstatt zu übergeben bzw. ins Werk zu senden.
3. Eine Garantiepflicht wird nicht ausgelost durch gingefüge Abweichungen, die für Wert und Gebrauchstauglichkeit des Gerätes unherheblich sind, durch Schäden

GUARANTEE

GB

aus chemischen und elektrichemischen Einwirkungen von Wasser sowie allgemein aus anomalen Umweltbedingungen. Ein Garantieanspruch besteht nicht bei Schäden als Folge normaler Abnutzung, ferner nicht bei Nichtbeachtung der Gebrauchs-anweisung oder unsachgemäß Verwendung.

1. Der Garantieanspruch verliert seine Gültigkeit, wenn von uns nicht bevollmächtigte Personen Eingriffe oder Reparaturen an den Geräten vornehmen.
2. Garantieleistungen bewirken weder für das Gerät noch für die eingebauten Ersatzteile eine Veränderung oder Ernueeration der Garantiefrist: die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für dasGPCI.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Auch nach Ablauf der Garantiefrist bieten wir ihren unsere Kundendienstleistungen an.
Bitte wenden Sie sich an ihren Handler oder direkt an unsere Kundendienst-Abteilung.

Technische Änderungen vorbehalten.

Deutschland und Schweiz:

Robert Thomas

Metall- und Elektrowerke GmbH & Co. KG

Freier-Grund-Straße 125·57299Burbach

Telefon [phone] - 788 - 581

[phone]

Telefax +49 (0) 2735 - 788 - 599

E-mail: [e-mail]

www. robert-thomas.de

Belgiö, Luxembourg, Niederlande & France:

THOMAS spri

Goudenregenlaan 12 - B - 2950 Kapellen

Tel. [phone]

Fax [phone]

Josef Pircher Betriebs GmbH

BrEuptstraBe 44 - A-6900 Bregenz

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

www.pircher.at

Worndl Elektro Ges.mbH

Hausgeräte Kundendienst

Gniglerstr. 18 - A-5020 Salzburg

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Italia:

AF ITALIA SRL

Via Monte Rosa 28 - 20863 Concorezzo (MB)

N° cortesia: +39 (0) 39/8951381

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Russia:

000 "JIOIKA"

Bn3Hec LcHtp "TpaH Cetyb Pna3a"

121596, MockBa - yinua Top6yHOBa dom 2

CTpoehme3,OΦncA612

Tei. 8-800-444-79-50

Techn. Änderungen vorbehalten.

Robert Thomas

Metall- und Elektrowerke GmbH & Co. KG

Postfach 1820, 57279 Neunkirchen

Hellerstraße 6, 57290 Neunkirchen

Telefon [phone] - 788 - 0

Telefax +49 (0) 2735 - 788 - 519

E-mail: [e-mail]

www. robert-thomas.de

GERMANY

GA 10/23
