INSTRUKCJA OBSŁUGI IP400B FAGOR

Producent zastrzega sobie prawo do modyfikowania modeli opisanych w niniejszej instrukcji obsługi.

jako teplotní obrazovka (9) nebo jako

trójników i/lub przedłużaczy. W

przypadku, gdy ich użycie jest

niezbędne należy stosować adaptery i

przedłużacze spełniające obowiązujące

normy bezpieczeństwa uważając, aby

nie przekroczyć mocy wskazanej na

• Po usunięciu opakowania należy

sprawdzić, czy urządzenie wygląda

właściwie, a wątpliwości należy

kierować do najbliższego Serwisu

• Elementy opakowania (plastikowe

torby, gąbka poliestrowa, itp.) nie mogą

pozostawać w zasięgu dzieci, ponieważ

stanowią potencjalne źródło ryzyka.

• Urządzenie przeznaczone jest

Jakiekolwiek inne użycie jest

nieprawidłowe i niebezpieczne.

• Producent nie ponosi odpowiedzialności

za szkody mogące wyniknąć z

nieodpowiedniego lub błędnego użycia

żelazka ani też za naprawy dokonane

przez niewykwalifikowany personel

• Nie dotykać urządzenia mokrymi lub

wilgotnymi dłońmi lub stopami.

• Urządzenia nie można stawiać w

pobliżu wody lub innych płynów aby nie

doszło do spięcia elektrycznego; Nie

włączaj urządzenia jeżeli stoi ono na

wilgotnej powierzchni.

• Stawiaj żelazko na suchej, stabilnej i

twardej powierzchni.

• Żelazko nie może być obsługiwane

przez dzieci lub osoby niepełnosprawne.

• Nie pozostawiaj włączonego żelazka

ponieważ jest ono potencjalnym

Przy wyłączaniu wtyczki z kontaktu nie

• Wyłącz urządzenie z kontaktu przed

czyszczeniem lub konserwacją.

• W przypadku awarii, nieprawidłowego

działania lub nie użytkowania

wyłącz urządzenie i nie podejmować

samodzielnych napraw. W przypadku,

gdyby konieczna była naprawa

należy zwrócić się wyłącznie do

autoryzowanego przez producenta

serwisu i żądać zastosowania

oryginalnych części zamiennych.

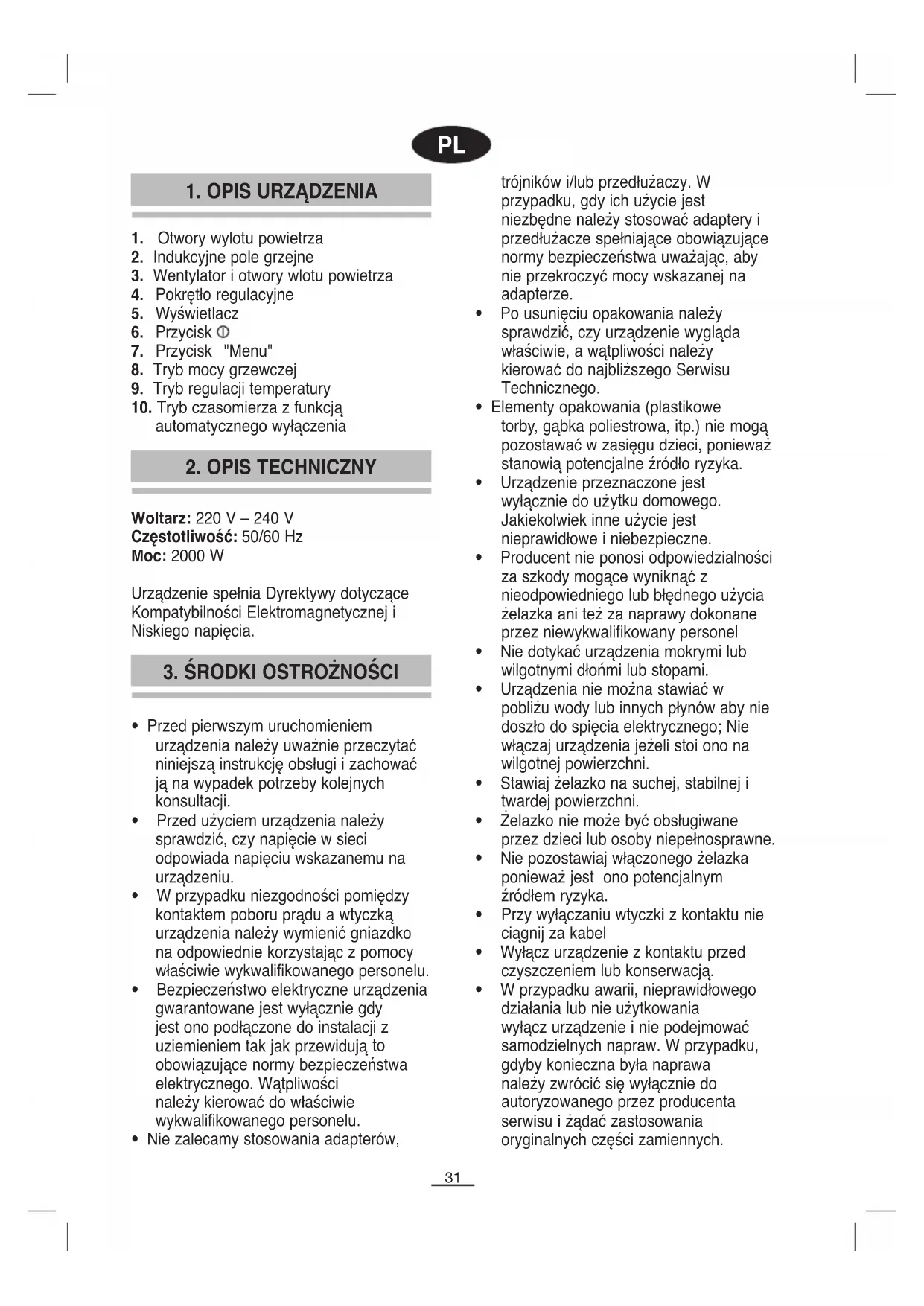

1. Otwory wylotu powietrza

2. Indukcyjne pole grzejne

3. Wentylator i otwory wlotu powietrza

4. Pokrętło regulacyjne

8. Tryb mocy grzewczej

9. Tryb regulacji temperatury

10. Tryb czasomierza z funkcją

automatycznego wyłączenia

• Przed pierwszym uruchomieniem

urządzenia należy uważnie przeczytać

niniejszą instrukcję obsługi i zachować

ją na wypadek potrzeby kolejnych

• Przed użyciem urządzenia należy

sprawdzić, czy napięcie w sieci

odpowiada napięciu wskazanemu na

• W przypadku niezgodności pomiędzy

kontaktem poboru prądu a wtyczką

urządzenia należy wymienić gniazdko

na odpowiednie korzystając z pomocy

właściwie wykwalifikowanego personelu.

• Bezpieczeństwo elektryczne urządzenia

gwarantowane jest wyłącznie gdy

jest ono podłączone do instalacji z

uziemieniem tak jak przewidują

obowiązujące normy bezpieczeństwa

elektrycznego. Wątpliwości

należy kierować do właściwie

wykwalifikowanego personelu.

• Nie zalecamy stosowania adapterów,

3. ŚRODKI OSTROŻNOŚCI

2. OPIS TECHNICZNY Woltarz: 220 V – 240 V Częstotliwość: 50/60 Hz

Moc: 2000 W Urządzenie spełnia Dyrektywy dotyczące

Kompatybilności Elektromagnetycznej i

Niskiego napięcia.32

• Jeżeli kabel jest uszkodzony należy go

wymienić w wyłącznie w autoryzowanym

serwisie technicznym.

• Żelazko nie może być poddawane

działaniu czynnikom atmosferycznym

(deszcz, słońce, lód, etc.).

• Urządzenie nie jest przeznaczone

do obsługi przez dzieci i osoby z

zaburzeniami sprawności fizycznej,

zmysłów, zdolności umysłowych,

oraz przez osoby bez odpowiedniego

doświadczenia lub wiedzy; z wyjątkiem

obsługi pod nadzorem opiekuna

prawnego, po otrzymaniu przeszkolenia

w zakresie obsługi urządzenia.

• Uważać na dzieci – urządzenie nie jest

przeznaczone do zabawy.

• Zaleca się zabezpieczenie urządzenia

wyłącznikiem różnicowoprądowym

(RCD) z prądem znamionowym

różnicowym nie wyższym od 30 mA.

Aby uzyskać więcej informacji, należy

• Nie używaj i nie pozostawiaj żadnego

elementu żelazka na lub w pobliżu

rozgrzanych powierzchni (płyty gazowe,

elektryczne lub piekarniki).

• Do mycia żelazka nie używaj płynów lub

szorstkich ściereczek.

• Nie dotykaj rozgrzanych powierzchni.

Stosuj łapki lub uchwyty.

• Kabel elektryczny nie może dotykać

rozgrzanych powierzchni żelazka.

• Nie demontuj i nie naprawiaj

samodzielnie urządzenia.

• Nie stawiaj na urządzeniu ciężkich

• Nie włączaj płyty w pobliżu źródła gazu

palnego ani w wilgotnym pomieszczeniu.

• Nie stawiaj płyty w miejscu gdzie istnieje

prawdopodobieństwo opryskania jej

• Podczas używania płyty bądź ostrożny.

• Przed podgrzaniem na płycie żywności

pakowanej próżniowo otwórz naczynie w

którym się znajduje.

• Nie stosuj niewłaściwych naczyń.

• Nie zakrywaj odpowietrzników lub

wlotów powietrza oraz nie wkładaj w nie

żadnych przedmiotów.

• Ustaw naczynie dokładnie w centrum

1. Naczynia powinny mieć dno wykonane z

materiału magnetycznego.

2. Nie można stosować naczyń szklanych,

ceramicznych, aluminiowych,

kamionkowych oraz wykonanych z

materiału niemagnetycznego.

3. Naczynia powinny mieć płaskie dno a

średnica musi być większa niż 12 cm ale

nie może przekraczać 26 cm.

5. URUCHAMIANIE PŁYTY URUCHOMIENIE PŁYTY INDUKCYJNEJ

• Upewnić się, że pole grzejne nie

jest uszkodzone i jego powierzchnia

pozostaje czysta. Podłączyć urządzenie

do gniazda zasilania. Pojawienie się

sygnału dźwiękowego i pulsującego na

wyświetlaczu wskazania “0” stanowi

potwierdzenie, że kuchenka została

prawidłowo podłączona do sieci

• Włączyć płytę indukcyjną, naciskając

automatycznie rozpoznaje, czy

umieszczone na płycie naczynie nadaje

się do gotowania indukcyjnego.

• Jeżeli ustawiliśmy w polu grzejnym

naczynie przeznaczone do kuchenek

indukcyjnych, płyta rozpocznie gotowanie

przy domyślnej wartości mocy grzewczej

(poziom 6). Na wyświetlaczu pojawi się

przy tym wskazanie “P-6”.

• Jeżeli zdejmiemy naczynie z płyty lub

umieścimy na niej takie, które nie spełnia

wymogów gotowania indukcyjnego,

• Po wyłączeniu płyty odczekaj aż trochę

• Aby uniknąć spięcia elektrycznego,

jeżeli zauważysz jakąś zewnętrzną

wadę na płycie wyłącz urządzenie.

• Na płycie nie można pozostawiać

metalowych przedmiotów – mogą one

do wysokiej temperatury.

• Osoby z zainstalowanym rozrusznikiem

serca, przed włączeniem płyty powinny

skonsultować się ze swoim lekarzem.33

pojawi się sygnał dźwiękowy i

wyświetlone zostanie wskazanie błędu

“E1”. Po upływie 60 sekund urządzenie

przejdzie w tryb oczekiwania.

REGULACJA MOCY GRZEWCZEJ (8)

• Po włączeniu urządzenia, wartość mocy

grzewczej zostaje automatycznie ustawiona

na poziomie 6. Jednocześnie na

wyświetlaczu pojawia się wskazanie “P-6”.

Za pomocą pokrętła regulacyjnego (4)

wybieramy żądany poziom mocy grzewczej

w zakresie P1-P10 (200-2000 W).

W trakcie tej czynności na wyświetlaczu

pulsuje odpowiednie wskazanie. Po

dokonaniu wyboru, przestaje ono

• Jeżeli wyświetlacz znajduje się w

trybie regulacji temperatury (9) lub

czasomierza z funkcją automatycznego

wyłączenia (10), za pomocą przycisku

Menu (7) przechodzimy do trybu mocy

grzewczej (8), a następnie wybieramy

• Jeżeli w trakcie gotowania ponownie

użyjemy przycisku Menu do przej

tryb mocy grzewczej, na wyświetlaczu

pojawi się wskazanie “P-6”.

REGULACJA TEMPERATURY (9)

• Za pomocą przycisku Menu (7)

przechodzimy do trybu regulacji

temperatury (9). Jej domyślna wartość

wynosi 140 ºC. Wybieramy żądaną

temperaturę gotowania w zakresie

60-220 ºC, używając do tego celu

pokrętła regulacyjnego (4). Podczas

wykonywania tej czynności, na

wyświetlaczu pulsuje odpowiednie

wskazanie. Po dokonaniu wyboru,

przestaje ono pulsować.

• Jeżeli w trakcie gotowania ponownie

użyjemy przycisku Menu (7) do przejścia w

tryb regulacji temperatury, na wyświetlaczu

pojawi się wskazanie 140 ºC.

USTAWIENIE CZASOMIERZA Z FUNKCJĄ

AUTOMATYCZNEGO WYŁĄCZENIA (10)

• Za pomocą przycisku "Menu" (7) wybrać

tryb czasomierza (10). Ustawić czas

automatycznego wyłączenia w zakresie

0-180 minut, używając do tego celu

a regulacyjnego (4). Jego powolny

obrót umożliwia płynne zwiększenie

lub zmniejszenie żądanego czasu o 1

minutę. Obracając pokrętłem szybciej,

wybierana wartość każdorazowo wzrasta

lub maleje o 10 minut.

• Po ustawieniu czasu, jego wskazanie

na wyświetlaczu przestanie pulsować i

następuje uruchomienie czasomierza. Aż

do momentu automatycznego wyłączenia

kuchenki, wyświetlane są naprzemiennie

wskazania mocy grzewczej i ustawionej

• Po upłynięciu zaprogramowanego czasu

działania, pojawi się sygnał dźwiękowy i

nastąpi wyłączenie płyty. Jednocześnie

wyświetlane wskazanie “0” zacznie

pulsować i kuchenka przejdzie w tryb

• Jeżeli czas automatycznego wyłączenia

nie zostanie ustawiony, wskazanie “---“

przestanie pulsować i na wyświetlaczu

grzewczej i temperatury.

WYŁĄCZENIE PŁYTY INDUKCYJNEJ Aby wyłączyć kuchenkę należy nacisnąć

(6). Na wyświetlaczu pojawi się

wskazanie “0” i urządzenie przejdzie w tryb

Uwaga: Po wyłączeniu płyty indukcyjnej,

wentylator wciąż będzie przez pewien czas

pracował, aby przyspieszyć jej chłodzenie.

Dlatego też, przed odłączeniem przewodu

zasilającego z sieci należy upewnić się, że

wentylator się zatrzymał.

6. MYCIE I KONSERWACJA

1. Wyłącz urządzenie z sieci elektrycznej i

odczekaj aż płyta ostygnie.

2. Przetrzyj delikatnie suchą i miękką

ściereczką kurz zebrany w odpowietrzniku i

we wlocie powietrza.

3. Jeżeli zabrudzenia są niewielkie przetrzyj

płytę wilgotną ściereczką.

4. Jeżeli płyta jest zabrudzona tłuszczem

wyczyść ją wilgotną ściereczką z dodatkiem

niewielkiej ilości pasty do zębów lub

neutralnym detergentem.

5. Nigdy nie używaj środków, które mogłyby

porysować płytę, środków odtłuszczających

7. MOŻLIWE AWARIE Kod błędu

urządzenia na wyświetlaczu

często pojawia się kod błędu

urządzenia na wyświetlaczu

często pojawia się kod błędu

naprawy w autoryzowanym

serwisie technicznym.

Umieścić na płycie naczynie

przeznaczone do kuchenek

Użyć większego naczynia.

Ustawić naczynie w środku

Pozwolić, aby kuchenka się

zastawiające otwory wlotu i

naprawy w autoryzowanym

serwisie technicznym.

Podłączyć kuchenkę do sieci

o napięciu 220-240 V.

naprawy w autoryzowanym

serwisie technicznym.

Prawdopodobna przyczyna

Płyta indukcyjna nie działa.

Nie umieszczono żadnego

naczynia na kuchence.

naczynie nie nadaje się do

gotowania indukcyjnego.

naczynie o zbyt małej

Naczynie nie zostało

umieszczone centralnie.

Przegrzanie płyty indukcyjnej

Zablokowany wlot i wylot

Wentylator nie działa.

Urządzenie podłączone

jest do gniazda sieciowego

o zbyt niskim lub wysokim

użyteczności produktu

nie należy wyrzucać do

odpadów miejskich. Można go

dostarczyć do odpowiednich

ośrodków segregujących

odpady przygotowanych

przez władze miejskie lub do jednostek

zapewniających takie usługi. Osobne usuwanie

sprzętu AGD pozwala uniknąć negatywnych

skutków dla środowiska naturalnego i zdrowia

z powodu jego nieodpowiedniego usuwania i

umożliwia odzyskiwanie materiałów, z których

jest złożony, w celu uzyskania znaczącej

oszczędności energii i zasobów.

Aby podkreślić konieczność współpracy z

ośrodkami segregującymi odpady, na produkcie

znajduje się informacja przypominająca, iż

nie należy wyrzucać urządzenia do zwykłych

kontenerów na odpady.

Więcej informacji można zasięgnąć kontaktując

się z lokalnymi władzami lub ze sprzedawcą

sklepu, w którym zostało zakupione urządzenie.35
