Typ produktu	Gazowa płyta grzewcza
Marka	ROSIERES
Model	RDK74MBB
Kategoria	Gazowa płyta grzewcza do zabudowy
Wymiary (dł. x gł. x wys.)	745 x 505 x 42 mm
Przybliżona waga	12 kg
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Moc elektryczna zapłonu	1 W
Liczba palników	5
Typy palników	Pomocniczy (1 kW), Półszybki (1,75 kW), Szybki (2,7 kW), Podwójna korona (4,5 kW)
Całkowita moc nominalna (gaz ziemny G20)	12,65 kW
Zużycie gazu (G20 20 mbar)	1204 l/h
Zużycie gazu (G30 28-30 mbar)	920 g/h
Typ kompatybilnego gazu	Gaz ziemny (G20) lub butan/propan (G30) - adaptowalny
Zapłon	Elektroniczny wbudowany
Urządzenie zabezpieczające	FFD (Flame Failure Device) - automatyczne odcięcie gazu w przypadku zgaśnięcia płomienia
Klasa instalacji	Klasa 3 (do zabudowy)
Materiał powierzchni	Stal nierdzewna
Ruszty	Żeliwo emaliowane
Konserwacja i czyszczenie	Czyszczenie wodą z mydłem lub niekorozyjnym detergentem; unikać środków ściernych
Gwarancja	Standard producenta - części zamienne dostępne w serwisie
Normy	Zgodny z CE, dyrektywą 2009/142/WE (GAD) i rozporządzeniem 2016/426 (GAR)

Często zadawane pytania - RDK74MBB ROSIERES

Jak prawidłowo zainstalować płytę grzewczą RDK74MBB?

Instalacja musi być wykonana przez profesjonalistę. Przestrzegaj wymiarów zabudowy (745 x 505 mm) i grubości blatu (25-45 mm). Upewnij się, że mebel wytrzymuje wysoką temperaturę i zapewniona jest odpowiednia wentylacja. Dla podłączeń elektrycznych i gazowych postępuj ściśle według schematów w instrukcji.

Czy mogę używać gazu butanowego lub propanowego z tą płytą?

Tak, płyta może być przystosowana do gazu butanowego (G30) lub propanowego (G30). Należy wymienić dysze na dołączone i wyregulować pierścień powietrza. Sprawdź tabelę konwersji w instrukcji dla odpowiednich przepływów.

Jak ustawić minimalny płomień na palnikach?

Po zapłonie obróć pokrętło do pozycji minimalnej. Zdejmij pokrętło i użyj małego śrubokręta, aby wyregulować śrubę nastawczą (patrz schemat 9). Obracaj zgodnie z ruchem wskazówek zegara, aby zmniejszyć płomień, przeciwnie, aby zwiększyć. Płomień powinien mieć około 3-4 mm.

Co zrobić, jeśli palnik nie zapala się?

Sprawdź, czy zasilanie elektryczne jest podłączone i gaz jest odkręcony. Jeśli zapłon elektroniczny nie działa, użyj zapałki lub zapalniczki. Przytrzymaj pokrętło wciśnięte przez 5 sekund po zapłonie. Jeśli palnik nie zapali się po 5 sekundach, odczekaj 1 minutę przed ponowną próbą.

Jak czyścić płytę grzewczą ze stali nierdzewnej?

Użyj ciepłej wody z mydłem lub niekorozyjnego detergentu. Nigdy nie używaj środków ściernych, wybielacza ani kwasu. Do palników, myj wodą z mydłem i dokładnie osusz przed ponownym zamontowaniem. Chromowane ruszty mogą z czasem ciemnieć, to normalne.

Jakie są zasady bezpieczeństwa dla dzieci?

Dzieci poniżej 8 roku życia powinny być trzymane z dala, chyba że pod stałym nadzorem. Powierzchnie nagrzewają się podczas użytkowania; nie pozostawiaj dziecka bez nadzoru w pobliżu urządzenia. W razie potrzeby użyj odpowiedniego urządzenia ochronnego.

Czy mogę używać patelni wok na tej płycie?

Tak, możesz używać woka z płaskim dnem dopasowanym do rozmiaru palnika. Do palników z podwójną koroną (DC) preferuj średnicę 16-26 cm. Upewnij się, że płomień nie wystaje poza dno naczynia.

Jak wymienić dysze, aby zmienić typ gazu?

Zdejmij ruszty, nasadki i korpusy palników. Użyj klucza rurowego 7 mm, aby odkręcić dysze. Wymień je na dysze odpowiednie dla nowego gazu (referencje w instrukcji). Dokręć i wyreguluj pierścień powietrza. Wymień etykietę informacyjną.

Gdzie znaleźć części zamienne do modelu RDK74MBB?

Części zamienne (dysze, palniki, ruszty itp.) są dostępne w naszym autoryzowanym serwisie. Skontaktuj się z serwisem ROSIERES, podając numer referencyjny urządzenia, aby zamówić potrzebne części.

Co zrobić w przypadku wyczucia gazu?

Natychmiast odciąć dopływ gazu i prądu. Nie używaj ognia do szukania wycieku. Otwórz okna, aby przewietrzyć i skontaktuj się z wykwalifikowanym instalatorem lub służbami gazowymi. Nie używaj urządzenia ponownie, dopóki nie zostanie sprawdzone.

INSTRUKCJA OBSŁUGI RDK74MBB ROSIERES

Povrch desky nepoužívejte jako krájecí prkénko.

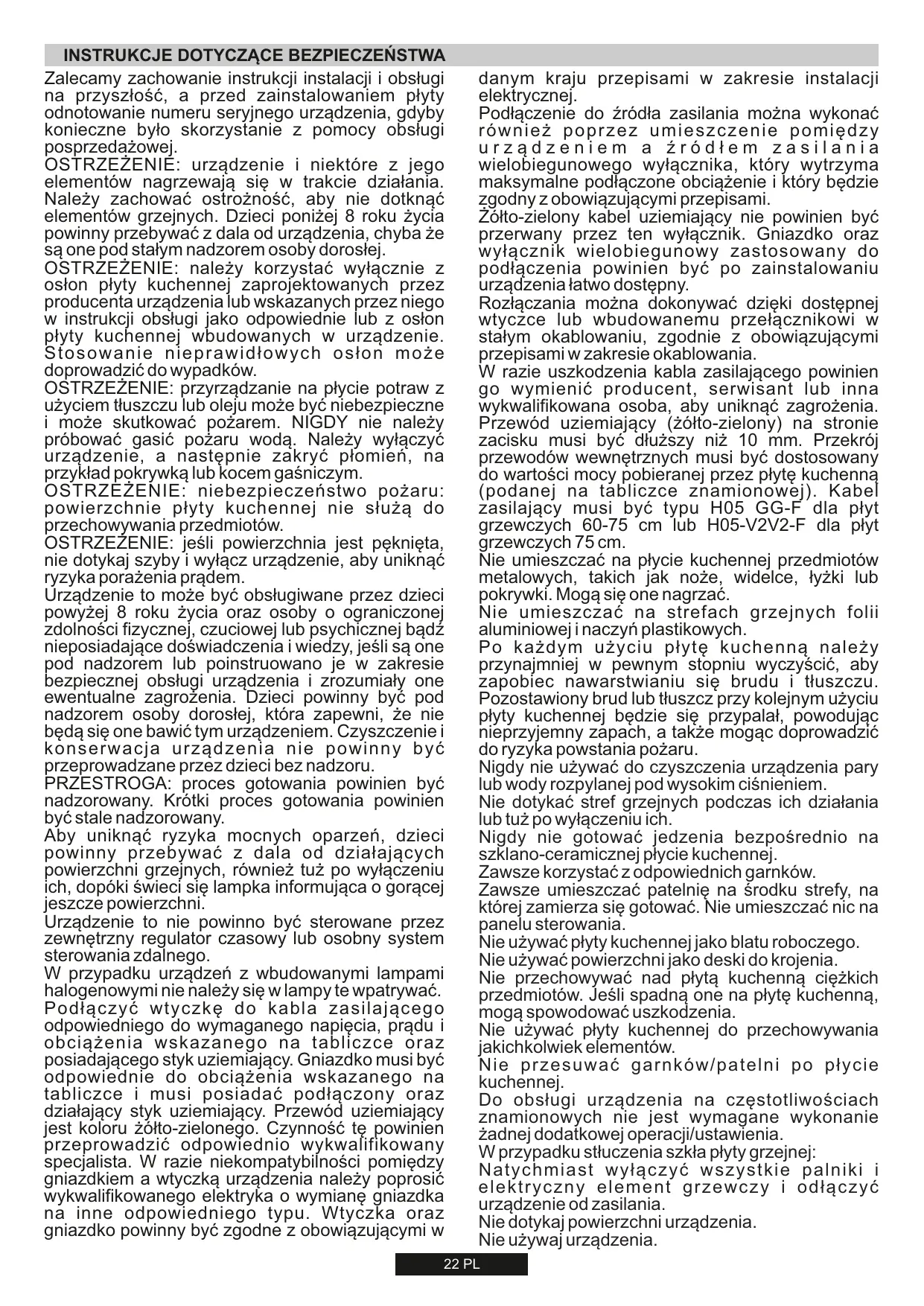

Zalecamy zachowanie instrukcji instalacji i obsługi na przyszłość, a przed zainstalowaniem płyty odnotowanie numeru seryjnego urządzenia, gdyby konieczne było skorzystanie z pomocy obsługi posprzedażowej.

OSTRZEŻENIE: urządzenie i niektóre jego elementy nagrzewają się w trakcie działania. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia powinny przebywać z dala od urządzenia, chyba że są one pod stałym nadzorem osoby dorosłej.

OSTRZEŻENIE: należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Stosowanie nieprawidłowych osłon może doprowadzić do wypadków.

OSTRZEŻENIE: przyrządzanie na płycie potraw z użyciem tłuszczu lub oleju może być niebezpieczne i może skutkować pożarem. NIGDY nie należy próbować gasić pożaru wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.

OSTRZEŻENIE: niebezpieczeństwo pożaru: powierzchnie płyty kuchennej nie są przeznaczone do przechowywania przedmiotów.

OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, nie dotykaj szyby i wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem.

Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one ewentualne zagrożenia. Dzieci powinny być pod nadzorem osoby dorosłej, która zapewni, że nie będą się one bawić tym urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci bez nadzoru.

PRZESTROGA: proces gotowania powinien być nadzorowany. Krótki proces gotowania powinien być stale nadzorowany.

Aby uniknąć ryzyka mocnych oparzeń, dania powinny przybywać z dala od działających powierzchni grzejnych, również po ich wyłączeniu, dopóki świeci się lampka informująca o gorącej powierzchni.

Urządzenie to nie powinno być sterowane za pomocą zewnętrznego regulatora czasowego lub osobnego systemu sterowania zdalnego.

W przypadku urządzeń z wbudowanymi lampami halogenowymi nie należy się w lampy te wpatrywać.

Podłączyć wtyczkę do kabla zasilającego odpowiedniego do wymaganego napięcia, prądu i obciążenia wskazanego na tabliczce oraz posiadającego styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Przewód uziemiający jest koloru żółto-zielonego. Czynność tę powinien przeprowadzić odpowiednio wykwalifikowany specjalista. W razie niedopasowania wtyczki urządzenia należy poprosić wykwalifikowanego elektryka o wymianę gniazdka na inne odpowiedniego typu. Wtyczka oraz gniazdko powinny być zgodne z obowiązującymi w

danym kraju przepisami w zakresie instalacji elektrycznej.

Podłączenia do źródła zasilania należy wykonać również poprzez umieszczenie między urządzeniem a źródłem zasilania wielobiegunowego wyłącznika, który wytrzyma maksymalne podłączone obciążenia i który będzie zgodny z obowiązującymi przepisami.

Żółto-zielony kabel uziemiający nie powinien być przerywany przez ten wyłącznik. Gniazdko oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinien być po zainstalowaniu urządzenia łatwo dostępny.

Rozłączania można dokonywać przy wtyczce lub wbudowanemu przyłącznikowi w stałym okablowaniu, zgodnie z obowiązującymi przepisami w zakresie okablowania.

W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia. Przewód uziemiający (żółto-zielony) na stronie zacisku musi być dłuższy niż 10 mm. Przekrój przewodów wewnętrznych musi być dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). Kabel zasilający musi być typu H05 GG-F dla płyt grzewczych 60-75 cm lub H05-V2V2-F dla płyt grzewczych 75 cm.

Nie umieszczać na płycie kuchennej przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki. Mogą się one nagrzać.

Nie umieszczać na strefach grzejnych folii aluminiowej i naczyń plastikowych.

Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu. Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej będzie się przypalać, powodując nieprzyjemny zapach, a także mogąc doprowadzić do ryzyka powstania pożaru.

Nigdy nie używać do czyszczenia urządzenia pary lub wody rozpylanej pod wysokim ciśnieniem.

Nie dotykać stref grzejnych podczas ich działania lub po ich wyłączeniu.

Nigdy nie gotować jedzenia bezpośrednio na szklano-ceramicznej płycie kuchennej.

Zawsze korzystać z odpowiednich garnków.

Zawsze umieszczać patelnię na środku strefy, na której zamierza się gotować. Nie umieszczać nic na panelu sterowania.

Nie używać płyty kuchennej jako blatu roboczego.

Nie używać powierzchni jako deski do krojenia.

Nie przechowywać nad płytą kuchenną częstych przedmiotów. Jeśli spadną one na płytę kuchenną, mogą spowodować uszkodzenia.

Nie używać płyty kuchennej do przechowywania jakichkolwiek elementów.

Nie przesuwać garnków/patelni po płycie kuchennej.

Do obsługi urządzenia na częstotliwościach znamionowych nie jest wymagane wykonanie żadnej dodatkowej operacji/ustawienia.

W przypadku stłuczenia szkła płyty grzejnej:

Natychmiast wyłączyć wszystkie palniki i elektryczny element grzewczy i odłączyć urządzenie od zasilania.

Nie dotykać powierzchni urządzenia.

Nie używać urządzenia.

1. INSTRUKCJE DLA INSTALATORA

INSTALACJA URZĄDZENIA DOMOWEGO MOŻE BYĆ SKOMPLIKOWANĄ OPERACJĄ, KTÓRA JEŚLI NIE BĘDZIE WYKONANA PRAWIDŁOWO, MOŻE POWAŻNIE ZAGROZIĆ BEZPIECZEŃSTWU UŻYTKOWNIKA. DLATEGO TEŻ, ZADANIE TO POWINNO BYĆ WYKONANE PRZEZ OSOBĘ O ODPOWIEDNICH KWALIFIKACJACH ORAZ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI. W PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBĘ BEZ ODPOWIEDNICH KWALIFIKACJI, PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK USTERKI TECHNICZNE, BEZ WZGLĘDU NA TO, CZY SPOWODUJĄ ONE SZKODY W MIENIU, CZY TEŻ USZKODZENIA CIAŁA U LUDZI.

1.1. ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100°C oraz posiada grubość 25-45 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym, podane są na Rysunku 2.

Jeżeli pod zabudowaną płytą znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody z materiału izolacyjnego (np. drewna) (Rysunek 3).

Jeżeli kuchenka jest montowana obok szafki kuchennej, odległość pomiędzy płytą a szafką musi być co najmniej 17 cm (60 cm) lub 25 cm (75 cm) (patrz Rysunek 4); natomiast odległość pomiędzy płytą a ścianą kuchni musi być co najmniej 70 mm.

Odległość pomiędzy płytą a szafką lub jakimkolwiek urządzeniem zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 70 cm (Rysunek 4).

Metalowe przedmioty w szufladzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się stosowanie pośredniego panelu drewnianego.

Uwaga - Na Rysunku 1 pokazano sposób przyklejenia uszczelki.

Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej wyposażeniu, korzystając z otworów wykonanych w podstawie płyty.

W przypadku montowania płyty o szerokości 60 cm lub 75 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący.

1.2. ODPOWIEDNIE POMIESZCZENIE

Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji.

W przypadku braku możliwości otwarcia okna lub zwiększenia obrotów wentylatora.

Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wentylator elektryczny pod warunkiem, że pomieszczenie posiada otwory wentylacyjne.

Wentylator elektryczny powinien zapewniać pełną wymianę powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących w danym kraju przepisów.

2.1. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnij się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia.

Przed podłączeniem sprawdzić obwód uziemienia.

Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nieprzestrzegania tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia. Przewód uziemienia jest w kolorze żółto-zielonym. Wtyczka powinna być zawsze dostępna.

W przypadku gdy płyta podłączona jest bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego.

W razie uszkodzenia kabla zasilającego, musi on być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń.

Przewód uziemienia (w kolorze żółto-zielonym) musi być co najmniej 10 mm dłuższy niż przewód fazowy i neutralny.

Przekrój przewodu kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez urządzenie.

Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3 × 0.75 mm² H05 GG-F dla płyt grzewczych 60-75 cm lub H05-V2V2-F dla płyt grzewczych 75 cm.

Zacisk sieci zasilajAcej	FAZOWY	L	Przewód brazowy
	UZIEMIENIE		Przewód zółtozielony
	NEUTRALNY	N	Przewód niebieski

Wyłącznik musi być podłączony do okablowania zgodnie z obowiązującymi przepisami.

Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożliwiającego odłączenie od odpowiednio zabezpieczonej sieci elektrycznej pozwalającej na pełne odłączenie przy wystąpieniu

nadnapięcia spełniającego warunki kategorii III, instrukcja stwierdza, że sposoby odłączenia muszą być wbudowane w instalację elektryczną, zgodnie z zasadami okablowania.

2.2. PODŁĄCZENIE DO GAZU

Poniższe instrukcje przeznaczone są dla wykwalifikowanego personelu, instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w CORGI)

Wszystkie prace muszą być wykonane przy odłączonym zasilaniu elektrycznym.

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu, do którego zostało ono przystosowane. Podłączenie do sieci gazowej lub do butli z gazem płynnym musi być wyregulowane dla danego rodzaju gazu, który ma być podłączony. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych.

W przypadku butli z gazem płynnym (butli gazowej) należy zastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi.

Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normami krajowymi.

W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony do zamontowania na terenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano w jaki sposób rozróżnić poszczególne typy łączników (CY = cylindryczny, CO = stożkowy). W każdym przypadku, cylindryczna część łącznika musi być podłączona do płyty gazowej.

W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość sięgania tym przewodem nie przekroczyła 2 metrów.

Giętkie rurki powinny być wyposażone w taki sposób, aby nie mogły wejść w kontakt z ruchomą częścią mebli (np. szuflady) i nie przechodziły przez miejsca, gdzie mogą być zgniecione, załamane lub uszkodzone w inny sposób.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczas instalacji (rysunek 6):

1) Jak pokazano na rysunku, kolejno zamontować:

A: Łącznik cylindryczny męski 1/2" B: Uszczelka 1/2" C: Łącznik gazowy damski stożek-cylinder lub cylinder-cylinder 1/2"

2) Zacisnąć połączenie przy użyciu kluczy, pamiętając o ułożeniu przewodów rurowych w odpowiednim położeniu.

3) Podłączyć łącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowego przewodu elastycznego.

UWAGA: sprawdzić szczelność połączenia przy użyciu roztworu wody z mydłem. Nigdy nie należy do tego celu używać płomienia. Należy również upewnić się, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szufladą) oraz że jest on ułożony w sposób wykluczający jego uszkodzenie.

Ostrzeżenie: Jeżeli w pobliżu urządzenia wyczuwalny jest gaz, należy natychmiast odciąć dopływ gazu do urządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

2.3. PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓW GAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

Zdjąć ruszt i palniki - Umieścić klucz sześciokątny (7 mm) we wsporniku palnika (Rysunek 7) - Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu (patrz tabela rodzajów gazu).

2.4. REGULACJA PŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego, a następnie zdjąć pokrętło (można je łatwo zdjąć, wywierając niewielki nacisk).

Przy użyciu małego wkrętaka wyregulować śrubę regulacyjną w sposób pokazany na Rysunku 9. Obracanie śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówek zegara powoduje zwiększenie przepływu. Regulację przeprowadza się do momentu uzyskania płomienia o długości około 3-4 mm, po czym zakręca się śrubę.

W przypadku korzystania z butli z gazem płynnym (LPG) śrubę do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówek zegara) aż do oporu.

Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu) odpowiednią dla rodzaju gazu, dla którego przeprowadzono regulację.

3. UŻYTKOWANIE PŁYTY - INSTRUKCJE DLA UŻYTKOWNIKA

Urządzenie może być używane wyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i może być niebezpieczne. Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urządzenia.

Przed użyciem palnika należy upewnić się, że obwody siatki środkują palnik zgodnie z poniższym rysunkiem. W przypadku korzystania z siatek żeliwnych; pod siatką znajduje się jej pozycja. Należy upewnić się, że właściwa siatka stosowana jest w prawidłowym położeniu.

3.1. UŻYWANIE PALNIKÓW GAZOWYCH

Przed włączeniem płyty gazowej należy się upewnić, że palniki i pokrywy palników są prawidłowo ustawione w ich położeniach.

Płyta ta jest wyposażona w zapłon elektroniczny do zapalania palnika.

Aby zapalić palniki, należy wykonać następujące czynności:

• wcisnąć i obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, w stronę symbolu większego płomienia i przytrzymać w pozycji wciśniętej przez 5 s po zapaleniu się.

System zapłonowy będzie generował iskry tak długo, jak długo będzie wciśnięte pokrętło sterujące.

Ostrzeżenie: Jeśli urządzenie nie jest podłączone do zasilania elektrycznego, w celu zapalenia palnika należy użyć zapałek lub zapalniczki i wykonać następujące czynności: • umieścić zapaloną zapałkę lub zapalniczkę w pobliżu palnika • wcisnąć pokrętło i obrócić w kierunku przeciwnym do ruchu wskazówek zegara, w stronę symbolu większego płomienia i przytrzymać w pozycji wciśniętej przez 5 s po zapaleniu się.

Ostrzeżenie: W żadnym wypadku, jeśli po 5 sekundach palnik nie będzie się palił, należy zaprzestać używania urządzenia i poczekać co najmniej 1 minutę przed kolejną próbą zapalenia palnika.

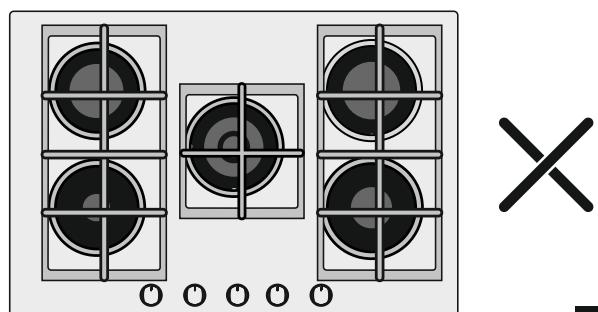

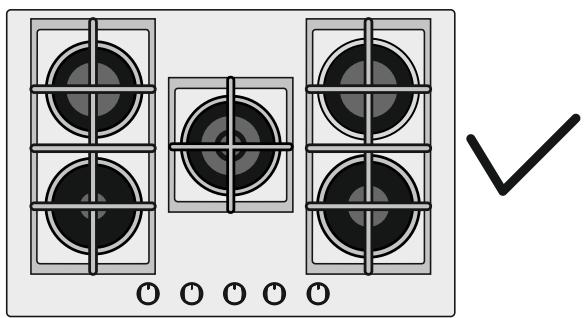

UWAGA OGÓLNA

W celu maksymalnego wykorzystania palników, należy używać naczyń z płaskim dnem o średnicy odpowiednio dopasowanej do wielkości palnika. Tabela A.

Tabela A

Typ palnika	Średnica naczyna/garnka (cm)	Moc (kW)	G20/20 mbar (Metan)	G30/28-30 mbar (LPG)
AUX Quemador Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Quemador Semi-rápido	12 - 22	1,75	167 l/h	127 g/h
R Quemador Rápido	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW Mono	16 - 26	4,00	381 l/h	291 g/h
DC 4,2 kW Mono	16 - 26	4,20 NG 4,00 LPG	400 l/h	291 g/h
DC 4,5 kW Mono	16 - 26	4,50	429 l/h	327 g/h

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wklęsłym dnem nie powinny być używane.

OSTRZEŻENIE: W razie przypadkowego zgaśnięcia płomienia, należy wyłączyć palnik i spróbować ponownie go zapalić dopiero po upływie co najmniej 1 minuty.

Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ich naoliwienie.

Czynność ta może być wykonana wyłącznie przez wykwalifikowany personel serwisu.

4. CZYSZCZENIE I KONSERWACJA

Przed przystąpieniem do czyszczenia należy upewnić się, że płyta wystygła. Wyjąć wtyczkę z gniazdka zasilania lub (w przypadku podłączenia bezpośredniego) wyłączyć zasilanie elektryczne.

Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielaczy lub kwasów. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanych ze stali nierdzewnej.

OSTRZEŻENIE: Do czyszczenia płyt gazowych nie wolno używać oczyszczaczy parowych.

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części należy używać ciepłej wody z mydłem lub detergentu niezawierającego substancji żrących. Do czyszczenia części ze stali nierdzewnej należy używać odpowiedniego roztworu czyszczącego.

Palniki należy czyścić wodą z mydłem. Aby przywrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu palniki należy wysuszyć i umieścić na płycie.

Istotne jest, aby palniki były umieszczone dokładnie na swoim miejscu.

Chromowane ruszty i palniki

Chromowane ruszty i palniki mają tendencję do ciemnienia w miarę ich używania. Jest to zjawisko normalne i nieuchronne, w żadnym stopniu nie pogarszające funkcjonalności płyty gazowej.

W każdym razie są one dostępne w naszym centrum serwisowym jako części zamienne.

5. OBSŁUGA SERWISOWA

Przed zadzwonieniem do pracownika serwisu należy upewnić się, że:

- wtyczka jest prawidłowo umieszczona w gniazdku; - nie ma awarii zasilania gazowego.

Jeżeli nie można zidentyfikować źródła usterki: urządzenie należy wyłączyć - nie próbować go samodzielnie naprawiać - zadzwonić do centrum serwisowego.

6. GOSPODARKA ODPADAMI I OCHRONA ŚRODOWISKA

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera zarówno substancje zanieczyszczające (o negatywnym oddziaływaniu na środowisko naturalne), jak i podstawowe elementy (które można ponownie wykorzystać). Ważne jest, aby zużyty sprzęt elektryczny i

elektroniczny poddawać specjalnej obróbce w celu bezpiecznego usunięcia i pozbycia się wszystkich środków zanieczyszczających i odzyskania wszystkich surowców wtórnych.

Poszczególne osoby odgrywają ważną rolę w zapobieganiu szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i elektronicznego na środowisko. Ważne jest przestrzeganie kilku podstawowych zasad:

• Zużyty sprzęt elektryczny i elektroniczny nie powinien być traktowany jako odpad komunalny.
• Zużyty sprzęt elektryczny i elektroniczny należy przekazywać do specjalnych punktów zbiórki prowadzonych przez gminy lub koncesjonowane firmy. W niektórych krajach, gdzie jest dużo zużytego sprzętu elektrycznego i elektronicznego, odbiera się go z domów.
• Gdy kupuje się nowe urządzenie, zużyte można zwrócić do sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie wymiany jeden za jeden, o ile urządzenie to jest tego samego rodzaju i ma takie same funkcje, jak urządzenie dostarczone.

OSZCZĘDNOŚĆ I SZACUNEK DLA ŚRODOWISKA

Jeśli to możliwe, użyj pokrywki, aby przykryć patelnię. Wyreguluj płomień, aby nie zachodził na średnicę patelni.

7. DEKLARACJA ZGODNOŚCI

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142/WE (GAD), a od dnia 21 kwietnia 2018 r. z Rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR).

Poprzez umieszczenie oznaczenia na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu.

Tabela 1

Plyta palnika	4 Gas - L1 - STD	4Gas - L2 - 3 GAS	4 Gas - L3 - Big Rear	5 Gas - L4 - Central
Palnik	AUX/SR/2R	SR/R/DC	AUX/SR/R/DC	AUX/SR/2R/DC
Type	PVUH60MF	PVUH60MF	PVUH60MF	PVUH75MF
FFD	TAK	TAK	TAK	TAK
AUX 1kW	1	1	1	1
SR 1,75 kW	2	-	1	1
R 2,7 kW	1	1	1	2
DC 4 kW Mono	-	-	1	-
DC 4,2 kW Mono	-	-	-	-
DC 4,5 kW Mono	-	1	-	1
Nominalne cieplo wejsciowe	7,2kW	8,2kW	9,45kW	12,65kW
G20/20 mbar	686 l/h	781 l/h	900 l/h	1204 l/h
G30/28-30 mbar	524 g/h	596 g/h	688 g/h	920 g/h
Klasa instalacji	3	3	3	3
Napiecie / Czestotliwosc V / Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Moc elektryczna pobierana	1	1	1	1
Zaplon elektryczny	TAK	TAK	TAK	TAK
Wymiary produktu	595x505x42	595x505x42	595x505x42	745x505x42

Niniejsze urządzenie przeznaczone jest do użytku domowego.

Przy przystosowaniu płyty grzewczej do innego rodzaju gazu należy postępować zgodnie z poniższymi wskazówkami:

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błędów tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szkody dla charakterystyk dotyczących bezpieczeństwa lub działania.
