MANUAL DE UTILIZADOR RDK74MBB ROSIERES

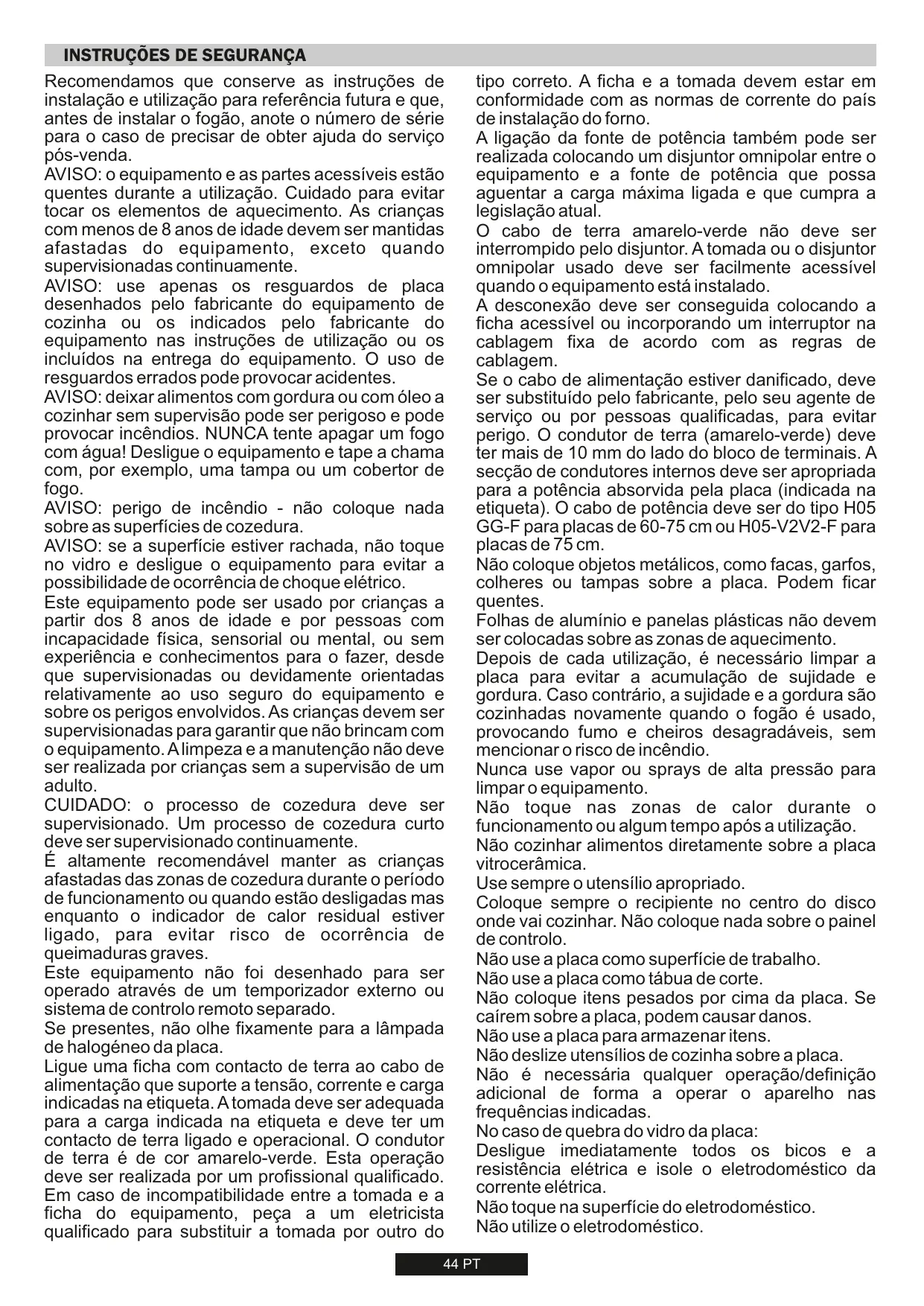

Utilice sempre utensilios de comida adequados.

Recomendamos que conserve as instruções de instalação e'utilização para referencia futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do service此時-venda.

AVISO: o equipamento e as partes acessíveis está quentes durante a utilização. Cuidado para évitar tocar os elementos de aquecimento. Ascriçças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO: use apenas os resguardos deplacedesenhados pelo fabricante do equipoamento decozinha ou os indicados pelo fabricante doequipoamento nas instruções deutilização ou osincluíds na entrega do equipoamento. O uso deresguardos errados pode provocar acidentes.

AVISO:deer alimentos com gordura ou com oleo a cozinhar sem supervisao pode ser perigoso e pode provocar incendios. NUNCA tente apagar um fogo com agua! Desligue o equipamento e tape a chama com, por exemple, uma tampa ou um cobertor de fogo.

AVISO: perigo de incério - não coloque nada sobre as superfícies de cozedura.

AVISO: se a superficie estiver Rachada, não toque no vidro e deslgue o equipamento para fazer a possibídia de ocorrência deCHOque elétrico.

Este equipamento pode ser uso por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conheçimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de umadulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

É altoamente recomendável manter as crianças afastadas das zones de cozedura durante o periodo de funciona um quando está desligadas mas enquanto o indicator de calor residual estiver ligado, para fazer risco de correência de queimaduras graves.

Este equipamento não foi desenhado para ser operado através de um temporizador externo ou Sistema de controlo remotoeparado.

Se presentes, não olhe fixamente para a lâmpada de halogéneo da placà.

Ligue uma ficha com contacto de terra ao cabo de alimentacao que suporte a tensao, corrente e cargo indicadas na etiqueta. A tomada deve ser adequada para a cargo indicaa na etiqueta e deve ter um contacto de terra ligado e operacional. O conductor de terra é de cor amarelo-verde.Esta operatione deve ser realizada por um profisional qualificado. Em caso de incompatibilidade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por及其他 do

como correto. A ficha e a tomada devem estar em conformidade com as normas de但现在 do País de instalação doorno.

A ligação da fonte de potência también pode ser realizada colocando um disjúnitor omnipolar entre o equipamento e a fonte de potência que possaacular a entrega Tmaxa ligada e que cumpra a legisção atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar uso deve ser fácilmente acessivel quando o equipamento está instalado.

A desconexão deve ser conseguida colocando a ficha acessevel ou incorpando um interruptor na cabagem fixa de acordo com as regras de cabagem.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante,elo seu agente de服务于 ou por pessoas qualificadas, para evitar perigo. O conductor de terra (amarelo-verde) deve ter mais de 10 mm do lado do Bloco de terminais. A sequção de conduções internos deve ser apropriadapara a potência absorvida pela plac(a indicaça na etiqueta).O cabo de potência deve ser do tipo H05 GG-F paraplaces de 60-75cm ou H05-V2V2-F paraplaces de 75 cm.

Não coloque objetivos metaílicos, como facas, garfos, colheres ou tampas sobre a plac. Podem fazerquentes.

Folhas de alúnio e panelas plácicas não devem ser colocadas sobre as zonas de aquecimento.

DepoS de cada Utilização, é necessário limpar a placá para fazer a accumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mentionar o risco de incência.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante o acontecimiento ou algo um tempo antes autilização.

Não cozinhoar alimentos diretamente sobre a placavitrocerâmica.

Use sempre o utensílio appropriado.

Cologne sempre o recipiente no centro do disco onde vais cozinhar. Não coloque nada sobre o pailé de controlo.

Não use a placacomo superficiedetrabajo.

Não use a placacomo tabua de corte.

Não coloque itens pesados por cima da plac. Se caírem sobre a plac, poder causar danos.

Não use a placá para armazenar itens.

Não deslize utensíllos de cozinha sobre a placá.

Não é necessária qualquer operação/definição adicional de forma a operar o aparecido nas frequências indicadas.

No caso de quebra do vidro da placa:

Desligue imeditamente todos os bicos e a resistência eletrica e isole o eletrodométrico da corrente eletrica.

Não toque na superficie do eletrodométrico.

Não utilize o eletrodométrico.

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODE AFFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZÁO, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUCTO, QUE PROVOQUE OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARACAO

A placarode ser instalada em qualquer bancada que sera resistente ate umatemperatura de 100^ eque tenhauma espessura de 25-45 mm.As dimensoes da abertura para o encastre, a ser feita na bancada, estao indicadas na Figura 2.

Sempre que houver um espoço que sera acessvivel entre a placacearastrada e a cavidade por boaixo dela, tem de ser instalada umdivisória feita de material isolante, como, por exemple, madeira ou ummaterial semelhante, entre ambas (Figura 2).

Se a placá for instalada numa bancada ficando com um armário de qualquer um dos lados, a distência entre a placá e o armário tem de ser de,leo menos,17 cm (60 cm) ou 25 cm (75 cm)(vide a Figura 2); ja a distência entre a placá e a parede traseira tem de ser de,leo menos, 70mm

A placă delve sempre ficar a uma distância de, pelo menos, 70 cm de qualquer unidade ou aparecido instalado sobre ela (como, por exemplo, um extractor). (Figura 4)

Objetos metálicos na gaveta pode atingir altas temperatas devido à recirculação de ar. Por也是如此, é recomendavel usar umpainel demadeira intermediário.

Importante O Diagrama aparecido na figura 1 minha forma de aplicação do vedante.

Para poder encasarra placatem de instalaros gramos de fixacao, inserindo-os nos orificios existentes na base da plac.

Sempre que una placá de 60 cm ou 75 cm for instalada sobre umorno encastrado, esse forno tem de estar equipado com umsystema de refrigeração por ventoinha.

Este aparelho tem de ser instalado de acordo com as normas e regulamentos em vigor e soit pode ser utilizado num local bem ventilado. Leia as instruções antes de instalar ou de'utilizar este aparelho.

Um foggão ou placá a gás produzem calor e humidade na zona em que são instalados. Por istso, deve sempre certificar-se de que a ventilaçãoNESSE local é boa,.SEja mantendo todas as passagens para o ar natural abertas,sea instalando um extractor com um tubo de evacuação.Se o electrodométrico for submetido a uma'utilização intensa e prolongada, poderá ser necessária uma ventilação adicular, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, delve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha electrica tem de estar agra a renovar completeness o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprim todos os regulamentos e normasnationais aplicaveis.

2.1. LIGAÇÃO ELECRICA

Verifique os dados indicados na plac de caracteristicas do aparelho, afixada do lado de fora da plac, para se certificar de que tanto a alimentacao de energia como a tension de entrada são as adequadas.

Antes de proceder à ligação do aparelho, verifique oSYSTEMA de ligação à terra.

Por lei, esta placatem de ser ligadaa terra. Se este requisito nao for comprido, o fabricante declina toda e qualquer responsabilitadepor eventuais danos materiais ou lesoes pessoas. Se o aparelho nao estiver equipado com una ficha, instale uma ficha adequada para a cargo indica na placacdecharacteristicas.O fio de ligaaoa terra e o fio amarelo/verde.A ficha tem de estar sempre accesivel.

Sempre que a placar directamente ligada à rede electrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificado deverá o mesmo ser substituído por um专业技术e devidamente qualificado, de modo a fazer qualquer risco potencial.

O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios conductor e neutro.

O cabo de alimentação de energia deve ter uma secção transversal adequada à potência Tmaxima absorvida pela plac.

O fabricante recomenda que consulte a placá de característica do aparecido para se informar sobre as caracteristicas electricas do mesmo e não que se assegure de que o cabo de alimentação de energia está do tipo 3 × 075 ~mm^2 H05 GG-F paraplaces de 60-75 cm ou H05-V2V2-F paraplaces de 75 cm.

Rede

CONDUTORL	L	Fio castanhob
TERRA		Fio verde/amareloCabo dealimentação
NEUTRO	N	Fio azul

O Sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eletrica.

Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meiros para desligar da alimentação, precisa de umaSeparatedao de contacto em todos os pôlos que permit a desconexão total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorpados meiros para desligar na cablagem fixa de acordo com os regulamentos de ligação.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deve ser efectuado com a alimentacao eletrica desligada. A placac de classificacao na placac indica o tipo de gas que deve ser utilizesao. A ligacao a alimentacao de gas ou a botija de gas deve ser executada depos de ter verificado que e adequada para o tipo de gas que vai ser fornecido. Se nao estiver regulado corretamente, consultae as instruções dos paragrafos seguiences para alterar a configuracao do gas.

Para gás láquido (botija de gás), utilize reguladores de pressão que esteyam em conformidade com as normas nationais relevantes.

Utilize開放os tubos, anilhas e jintas que estejam em conformidade com as normasnationais relevantes.

Nalguns modelos, é fornecida uma coisa de ligação tícica para colocar na instalação em paises onde este tipo de ligação é obligatório; na figura 8 está indicado como reconhecer os不同类型 típos de ligação (CY = cilindrica, CO = tícica). Em todos os casos, a coisacilindrica da ligação tem de ser ligada à placá.

Quando liga a colocar a alimentação de gás com mangueiras flexíveis, assegure que a distência Tmaxima coberta pela mangueira não ultrapassa os 2 metros.

O tubo flexivel delve ser montado de forma a não estar em contacto com uma parte móvil da unidade (por exemple, uma gaveta), e não passar por espécacos que possam fazer bloqueados.

Para fazer danos potecções na placu, execute a instalação seguido this sequência (figura 6):

1) Tal como é ilustrado, monte as peças pela sequência:
A:Adaptador cilindrico macho 1/2,
B:Junta 1/2.
C: Adaptador cónico-cilindrico fêmea de gás 1/2 ou cilindricocilindrico
2) Aperte as justas com as chaves, recordando que deve colocar os tubos em posão.
3) Ligue o encaixe C na alimentacao de gás'utilizando um tubo rigido de cobre ou um tubo de aço flexivel.

IMPORTANTE: faça umaverification final de fugas nas ligações dos tubos utilizinga uma saponária. Nunca utilize a chama. Igualmente, certifique-se que o tubo flexivel não está em contacto com apeatáovel do armário (porexample, gaveta) e que não está situado onde possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento, deslieve a alimentação de gás do equipamento e contacte direcamente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placá aos不同类型 típos de gás deverá executar as operações que passamos a redesver em seguida:

• remove as grelhas e os queimadores

• insira una chave hexagonal (7 mm) no suporte do queimador (Figura 7)

• Desenrosque o injector e substitua-o por um que sera adequado ao tipo de gás que vai ser utilizado (consulte aanela dos temas de gás.)

2.4. REGULAÇÃO DA ALTURA MINIMA DA CHAMA

DepoS de acender os queimadores, rode o botão de commando para a posicao correspondente ao minimum e remove o botão da plac (basta aplicar uma pressao ligeira).
Servindo-se de uma chave de fendas pouco, pode fazer a posicao do parafuso da forma indica na Figura 9.
Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o rodar para a esquerda está a AUGmente-lo. Ajuste o parafuso esta forma até obter uma chama com uma alta aproximada de 3 a 4 mm e, em seguida, volta a montar o botão de commando.
Sempre que o gás disponible for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até PRENDER.
DepoS de ter regulado a placa para o tipo de gás que vai ser utilizado, substitua a placa de caracteristicas antigia, com os dados relativos ao gás para que a placa está preparada, pela placaca adequada ao tipo de gás para que a placa foi regulada (this placá é fornecida com a placa).

3. UTILIZACAO DA PLACA INSTRUÇÉS PARA O UTILIZADOR

Esta placíasolepoderserutilizadaparaofimparaquefoiconcebida,ousepa paraumautilizaçãodométrica,sendo qualquerotroulautilizaçãoconsiderada impropripe,e,porconsequinte,perigosa,Ofabricantedeclinataequalquerresponsabilidadepordanodescorrentedesumautilizaçãoimprúperadplaça.

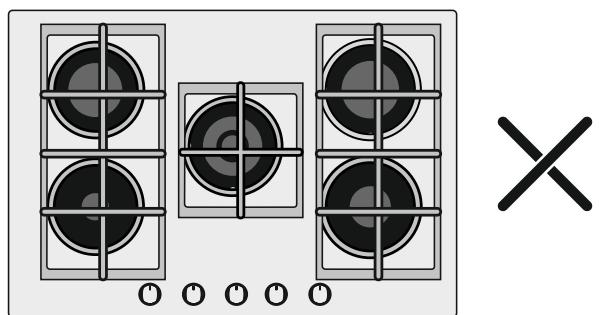

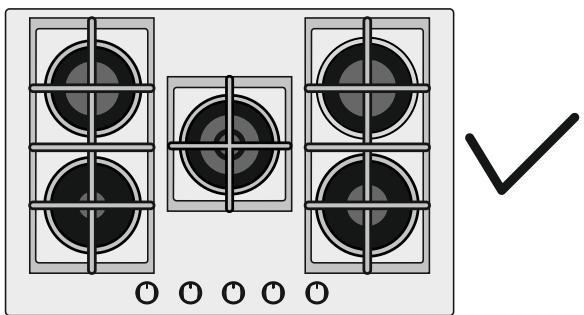

Antes de usar o queimador, assegurar que os contornos da grelha se centram com o queimador como na figura abaixo.

Se estiver a usar grelhas de ferro fundido; por baixo da grelha é indentada a posicao. Assegurar que a grelha exata é usada na posicao correta.

3.1. COMO UTILIZAR O QUEIMADOR DE GÁS

Antes de ligar a placá de gás, verifique se os queimadores e as tampas dos queimadores está colocadas corretemente na sua posão.

Para acender os queimadores:

° pressione e rode o botão para a esquerda no sentido do símbolo de chama maior A e mantenha pressionado durante 5s antes da ignização.

O Sistema de ignicao continua a gerar faicas quando o botao de controlo estiver a ser pressionado

Aviso: Se não houver eletricidade no aparecido para acender o queimador, delve-se usar um fósforo ou um isqueiro da segunte forma:

° coloque um fósforo ou um isqueiro acesso proxies do queimador e pressione e rode o botão para a esquerda no sentido do símbolo de chama maior e mantenha pressionado durante 5s antes da igniação.

Aviso: Se après 5s o queimador não acender, deixe de operar o disposito o aguarde pelo menos 1 minuto antes de tentar acender o quaiemador novamente.

CONSELHOS GERAIS

Para assegurar os melhoros resultados possíveis, deverá ter o cuidado de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos queimadores de gás, conforme pode ver naabela abaixo. Tabela A.

Table A

Tipo di queimador	Ø recipiente (cm)	Energia (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Semi-rápido	12 - 22	1,75	167 l/h	127 g/h
R Rápido	16 - 26	2,70	257 l/h	196 g/h
DC 4 kW Mono	16 - 26	4,00	381 l/h	291 g/h
DC 4,2 kW Mono	16 - 26	4,20 NG 4,00 LPG	400 l/h	291 g/h
DC 4,5 kW Mono	16 - 26	4,50	429 l/h	327 g/h

Sempre que'utilizar recipientes≦queiros,regule o queimador de modo a que a chama nao saia≦los lados do recipiente. Nunca utilize recipientes com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posção de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma operação que sou deve ser levada a cabo por um专业技术evidamente qualificado.

4. MANUTENÇAO E LIMPEZA

Antes de limpar a placá, certificque-se de que ella está fria. Desligue a ficha do cabo de alimentação da tomada de rede ou, no caso de a placá estar directamente ligada à rede, corte a alimentação de energia à placá.,

Crianças sem supervisao não devem nem limpar, nem manter este aparelho.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidável.

Quando limpa as zonas esmaltadas, envernizadas ou cromadas, utilize a saponaria quente ou um detergente não caustico. No aço inoxidável, utilize a soluão de limpeza apropriada.

Os queimadores podem ser limpos com uma saponária. Para restuarar o seu brilho original, utilize um produto dométrico para aço inoxidável. Depois de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocados correctamente.

Grelhas e queimadores cromados

As grelhas e os queimadores cromados tem tendencia para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitavel até, e não prejudica o bom funcionaamento da plac.

No entanto, se quiser proceder à substituição das grelhas e dos queimadores escurecidos, basta entrada em contacto com a)nossa assistência Tecnica, à qual poderá adquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servço de Assistência Técnica, agradecemos que proceeda às segentes verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que o fusível tem a amperagem correcta e não disparou;

• de que o gás está a ser devidamente alimentado à placá.

Se não consiguiar detectar o problema:

desligue o aparelho, não o tente reparar, e entre em contacto com a Assistência Tecnica.

6. PROTEÇÃO DO AMBIENTE

Este aparecido está clasificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substancias poluentes (que podem provocar consequências negativas no meio ambiente) e componentes Basicsico (que podem ser reutilizados). É importante que os REEE sejam submetido a tratamentos elesicos, a fim de

remove e eliminar corretamente todos os poluentes e recuperar e recicular todos os materiais.

Os cépidados individualmente podem desempenhar um papel importante no sentido de garantir que os REEEM não se tornam num problema ambiental; é essentializar algumas regras tíbasicas:

• Os REEÀ não devem ser tratados como lixo dométrico.

• Os REEE deverao ser entregaes nos pontos de recolha relevantes geridos pelo municipio ou por entreprises registadas. Em muitos paises, no caso de grande REEE, poderao existir serviços de recolha ao domicilio.

• quando compra um novo aparelho, o antigo pode ser devolvido ao经商çante que terá a obrigação de o transporte gratamente numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as vezes funções que o equipamento fornecido.

Sempre que possível, use a tampa para cobrir a panela. Regule a chama para não sobrepor o diametro da panela.

7. DECLARATION OF COMPLIANCE

O aparelho está em conformidade com a Diretica Europeia 2009/142/CE (GAD) e desde 21/04/2018 com o regulamento relativo aos aparelhos a gás 2016/426 (GAR).

Ao colocar o símbolo Céneste produit declaramos, sob)nossa responsabilité, a conformidade com todas as exigências de segurarca europeia, para com a saúde e os requisitos ambientais estabelecidos na legislação em relaçao a este produits.

Depois de ter retirado o seuorno da embalagem, certificuque se de que ele não aparece qualquer tipo de danos. Se tiver qualquer dudida, não outilize e entre emcontacto com um techniciano qualificado.

Mantenha os materiais realizados na embalagem, como, por exemplo, sacos de plástico, poliestireno ou pregos, fora do alcance das crianças; estas materiais podem constituir fontes de perigo para as crianças.

Tabela 1

Chapa de Queimador	4 Gás - L1 - STD	4 Gás - L2 - 3 Gás	4 Gás - L3 - Big Rear	5 Gás - L4 - Central
Queimador	AUX/SR/2R	SR/R/DC	AUX/SR/R/DC	AUX/SR/2R/DC
Tipo	PVUH60MF	PVUH60MF	PVUH60MF	PVUH75MF
FFD	sì	sì	sì	sì
AUX 1kW	1	1	1	1
SR 1,75 kW	2	-	1	1
R 2,7 kW	1	1	1	2
DC 4 kW Mono	-	-	1	-
DC 4,2 kW Mono	-	-	-	-
DC 4,5 kW Mono	-	1	-	1
Entrada Nominal de Calor	7,2kW	8,2kW	9,45kW	12,65kW
G20/20 mbar	686 l/h	781 l/h	900 l/h	1204 l/h
G30/28-30 mbar	524 g/h	596 g/h	688 g/h	920 g/h
Classe de instalação	3	3	3	3
Tensão/frequency V/Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Potência absorvida	1	1	1	1
Isqueiro (ignícia electrolytica)	sì	sì	sì	sì
Dimensoes do produits	595x505x42	595x505x42	595x505x42	745x505x42

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou sera, domestica.

O fabricante não sera responsavel por quaisquer imprecisões resultantes de impressão ou transcrição de erros contidos na presente brochura. Reservamo-nos ao direito de efetuar alterações aos produits, conforme necessário, incluindo as taxas de consumo, sem prejuizo das caracteristicas relacionadas com a segurarou ou funcaoamento.
