RDK74MBB - Plynová varná deska ROSIERES - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma RDK74MBB ROSIERES ve formátu PDF.
| Typ produktu | Plynová varná deska |
| Značka | ROSIERES |
| Model | RDK74MBB |
| Kategorie | Vestavná plynová varná deska |
| Rozměry (Š x H x V) | 745 x 505 x 42 mm |
| Přibližná hmotnost | 12 kg |
| Elektrické napájení | 220-240 V ~ 50/60 Hz |
| Elektrický výkon zapalování | 1 W |
| Počet hořáků | 5 |
| Typy hořáků | Pomocný (1 kW), Polorychlý (1,75 kW), Rychlý (2,7 kW), Dvojitý hořák (4,5 kW) |
| Celkový jmenovitý výkon (zemní plyn G20) | 12,65 kW |
| Spotřeba plynu (G20 20 mbar) | 1204 l/h |
| Spotřeba plynu (G30 28-30 mbar) | 920 g/h |
| Kompatibilní typ plynu | Zemní plyn (G20) nebo butan/propan (G30) - přizpůsobitelné |
| Zapalování | Integrované elektronické |
| Bezpečnostní zařízení | FFD (Flame Failure Device) - automatické uzavření plynu při zhasnutí plamene |
| Třída instalace | Třída 3 (vestavná) |
| Materiál povrchu | Nerezová ocel |
| Rošty | Smaltovaná litina |
| Údržba a čištění | Čištění mýdlovou vodou nebo nekorozivním detergentem; vyhněte se abrazivním prostředkům |
| Záruka | Standardní záruka výrobce – náhradní díly dostupné v poprodejním servisu |
| Normy | V souladu s CE, směrnicí 2009/142/ES (GAD) a nařízením 2016/426 (GAR) |
Často kladené otázky - RDK74MBB ROSIERES
Dotazy uživatelů ohledně RDK74MBB ROSIERES
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Plynová varná deska ve formátu PDF zdarma! Najděte svůj návod RDK74MBB - ROSIERES a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RDK74MBB značky ROSIERES.

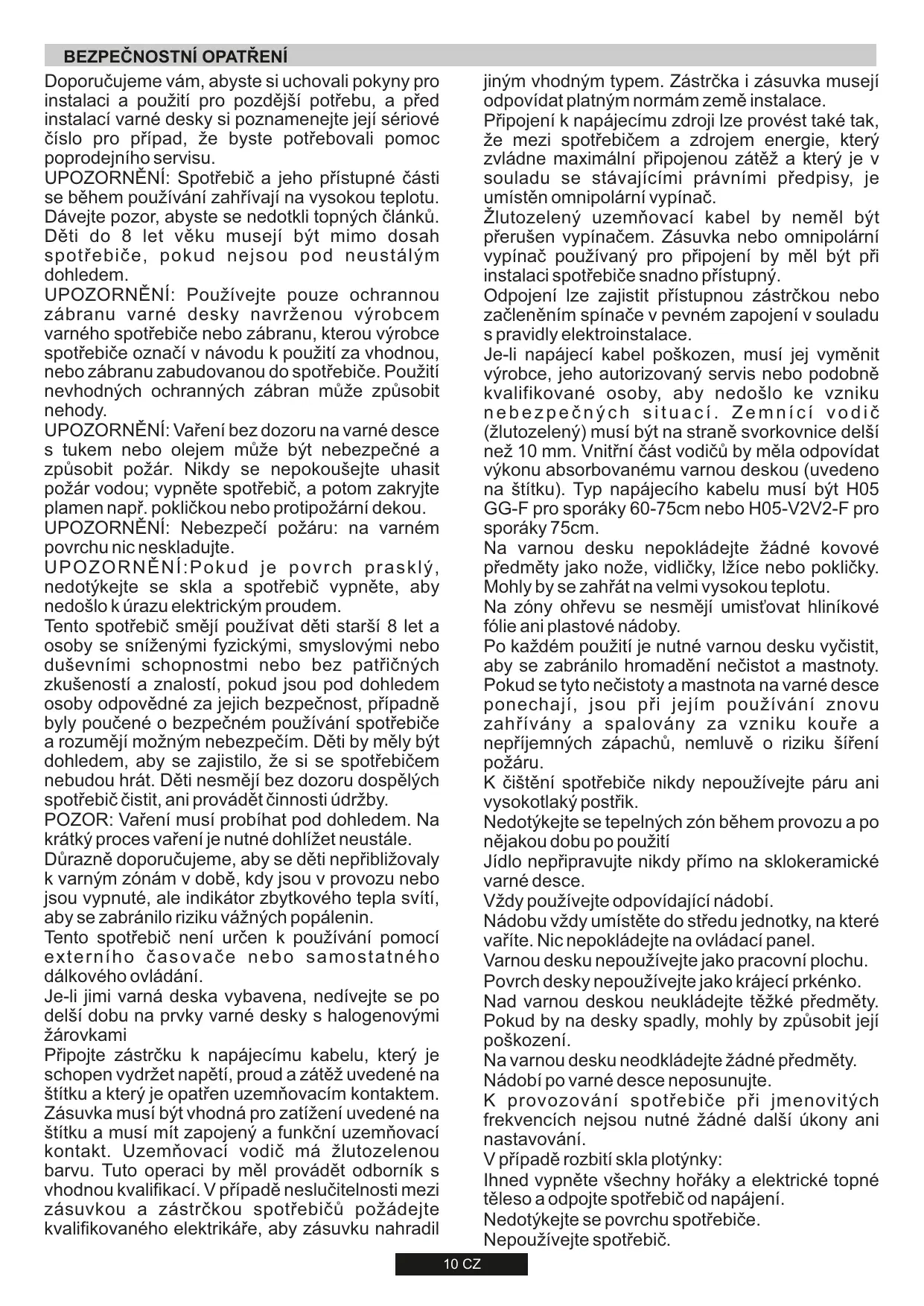

NÁVOD K OBSLUZE RDK74MBB ROSIERES
Doporučujeme vám, abyste si uchovali pokyny pro instalaci a použití pro pozdější potřebu a před instalací varné desky si poznamenejte její sériové číslo pro případ, že byste potřebovali pomoc poprodejního servisu.
UPOZORNĚNÍ: Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu. Dávejte pozor, abyste se nedotkli topných článků. Děti do 8 let věku musí být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem.
UPOZORNĚNÍ: Používejte pouze ochrannou zábranu varné desky navrženou výrobcem varného spotřebiče nebo zábranu, kterou výrobce spotřebiče označí v návodu k použití za vhodnou, nebo zábranu zabudovanou do spotřebiče. Použití nevhodných ochranných zábran může způsobit nehody.
UPOZORNĚNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár. Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič a potom zakryjte plamen např. pokličkou nebo protipožární dekou.
UPOZORNĚNÍ: Nebezpečí požáru: na varném povrchu nic neskladujte.
UPOZORNĚNÍ: Pokud je povrch prasklý, nedotýkejte se skla a spotřebič vypněte, aby nedošlo k úrazu elektrickým proudem.
Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát. Děti nesmějí bez dozoru dospělých spotřebič čistit ani provádět činnosti údržby.
POZOR: Vaření musí probíhat pod dohledem. Na krátký proces vaření je nutné dohlížet neustále.
Důrazně doporučujeme, aby se děti nepřibližovaly k varným zónám v době, kdy jsou v provozu nebo jsou vypnuté, ale indikátor zbytkového tepla svítí, aby se zabránilo riziku vážných popálenin.
Tento spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání.
Je-li jimi varná deska vybavena, nedívejte se po delší dobu na prvky varné desky s halogenovými žárovkami.
Připojte zástrčku k napájecímu kabelu, který je schopen vydržet napětí, proud a zátěž uvedené na štítku a který je opatřen uzemňovacím kontaktem. Zásuvka musí být vhodná pro zatížení uvedené na štítku a musí mít zapojený a funkční uzemňovací kontakt. Uzemňovací vodič má žlutozelenou barvu. Tuto operaci by měl provádět odborník s vhodnou kvalifikací. V případě neslučitelnosti mezi zásuvkou a zástrčkou spotřebiče požádejte kvalifikovaného elektrikáře, aby zásuvku nahradil.
Připojení k napájecímu zdroji lze provést také tak, že mezi spotřebičem a zdrojem energie, který zvládne maximálně připojenou zátěž a který je v souladu se stávajícími právními předpisy, je umístěn omnipolární vypínač.
Žlutozelený uzemňovací kabel by neměl být přerušen vypínačem. Zásuvka nebo omnipolární vypínač používaný pro připojení by měl být při instalaci spotřebiče snadno přístupný.
Odpojení lze zajistit přístupnou zástrčkou nebo začleněným spínačem v pevném zapojení v souladu s pravidly elektroinstalace.
Je-li napájecí kabel poškozen, musí jej vyměnit výrobce, jeho autorizovaný servis nebo podobně kvalifikované osoby, aby nedošlo ke vzniku nebezpečných situací. Zemnicí vodič (žlutozelený) musí být na straně svorkovnice delší než 10 mm. Vnitřní část vodičů by měla odpovídat výkonu absorbovanému varnou deskou (uvedeno na štítku). Typ napájecího kabelu musí být H05 GG-F pro sporáky 60-75 cm nebo H05-V2V2-F pro sporáky 75 cm.
Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky. Mohly by se zahřát na velmi vysokou teplotu.
Na zóny ohřevu se nesmějí umisťovat hliníkové fólie ani plastové nádoby.
Po každém použití je nutné varnou desku vyčistit, aby se zabránilo hromadění nečistot a mastnoty. Pokud se tyto nečistoty a mastnota na varné desce ponechají, jsou při jejím používání znovu zahřívány a spalovány za vzniku kouře a nepříjemných zápachů, nemluvě o riziku šíření požáru.
K čištění spotřebiče nikdy nepoužívejte páru ani vysokotlaký postřik.
Nedotýkejte se tepelných zón během provozu a po nějakou dobu po použití.
Jídlo nepřipravujte nikdy přímo na sklokeramické varné desce.
Vždy používejte odpovídající nádobí.
Nádobu vždy umístěte do středu jednotky, na které vaříte. Nic nepokládejte na ovládací panel.
Varnou desku nepoužívejte jako pracovní plochu.
Nad varnou deskou neukládejte těžké předměty. Pokud by na desku spadly, mohly by způsobit její poškození.
Na varnou desku neodkládejte žádné předměty.
Nádobí po varné desce neposunujte.
K provozování spotřebiče při jmenovitých frekvencích nejsou nutné žádné další úkony ani nastavování.
V případě rozbití skla plotýnky:
Ihned vypněte všechny hořáky a elektrické topné těleso a odpojte spotřebič od napájení.
Nedotýkejte se povrchu spotřebiče.
Nepoužívejte spotřebič.
1. POKYNY PRO INSTALATÉRA
INSTALACE DOMÁCÍCH SPOTŘEBIČŮ MŮŽE BÝT SLOŽITÁ OPERACE, KTERÁ, POKUD NENÍ PROVEDENA SPRÁVNĚ, MŮŽE VÁŽNĚ OHROZIT BEZPEČNOST UŽIVATELE. Z TOHOTO DŮVODU POŽÁDEJTE O INSTALACI KVALIFIKOVANÉHO SERVISNÍHO TECHNIKA, KTERÝ INSTALACI PROVEDE PODLE PLATNÝCH PŘEDPISŮ. V PŘÍPADĚ NEOPRÁVNĚNÉ INSTALACE VÝROBCE NENESE ŽÁDNOU ODPOVĚDNOST ZA TECHNICKÉ ZÁVADY VÝROBKU, KTERÉ MOHOU VÉST K POŠKOZENÍ VÝROBKU NEBO ZRANĚNÍ OSOB.
1.1 VESTAVBA
Varnou desku lze instalovat do pracovní desky, která je z teplu odolného materiálu do 100 °C a má tloušťku 25–45 mm. Rozměry výřezu v pracovní desce jsou na obrázku 2.
Pokud není volný prostor mezi varnou deskou a skříňkou pod ní, je nutné instalovat vhodné mezidno (dřevěné nebo z podobného materiálu) (obrázek 2).
Pokud je varná deska připevněna k nábytku na kterékoli straně, vzdálenost mezi varnou deskou a nábytkem musí být nejméně 17 cm (60 cm) nebo 25 cm (75 cm) (viz obrázek 2); zatímco vzdálenost mezi varnou deskou a zadní stěnou musí být nejméně 70 mm.
Vzdálenost mezi varnou deskou a spotřebičem nad ní (např. odsavač par) musí být nejméně 70 cm (obrázek 4).
Kovové předměty v zásuvce mohou v důsledku recirkulace vzduchu dosáhnout vysokých teplot.
Doporučuje se proto použít dřevěnou vložku.
Důležité – Obrázek 1 znázorňuje aplikaci těsnění.
Varná deska se upevňuje pomocí dodaných upevňovacích svorek, pomocí otvorů ve spodní části spotřebiče.
Pokud je 60 cm nebo 75 cm varná deska nad troubou, musí být přidán chladicí ventilátor.
Tento spotřebič musí být instalován v souladu s platnými předpisy a používán na dobře větraném místě. Před instalací a použitím spotřebiče si přečtěte pokyny k použití.
Plynové spotřebiče produkují teplo a vlhkost v místě instalace. Z tohoto důvodu musíte zajistit dostatečnou ventilaci udržením volných přirozených otvorů nebo instalací odsavače.
Intenzivní a dlouhodobé použití spotřebiče může vyžadovat extra ventilaci, jako je otevření okna nebo zvýšení výkonu ventilátoru, pokud je.
Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do věšší stěny nebo okna. Elektrický ventilátor musí být schopen vyměnit vzduch 3-5 násobku objemu kuchyně každou hodinu, instalatér musí dodržovat platná pravidla.
2.1. PŘIPOJENÍ K ELEKTRICKÉ SÍTI
Zkontrolujte údaje na výrobním štítku, na vnější straně přístroje, pro kontrolu, zda napětí odpovídá napětí elektrické sítě. Před připojením zkontrolujte uzemnění. Tento spotřebič musí být uzemněn. Pokud tuto podmínku nesplníte, výrobce nenese žádnou odpovědnost za poškození spotřebiče nebo úrazy osob. Pokud přívodní kabel není vybaven zástrčkou, připojte vhodnou zástrčku podle údajů na výrobním štítku.
Uzemňovací systém je barevně označen žlutozelenou. Zástrčka musí zůstat i po instalaci snadno přístupná.
Pokud je varná deska připojena přímo k elektrické síti, musíte instalovat odpojovací zařízení. Pokud se poškodí přívodní kabel, musí jej vyměnit kvalifikovaný servisní technik, aby se zabránilo možnému nebezpečí.
Uzemňovací vodič (žlutozelený) musí být nejméně o 10 mm delší než živý a neutrální vodič. Použijte vhodný kabel podle parametrů výkonu trouby. Zkontrolujte výrobní štítek a ujistěte se, zda je přívodní kabel typu 3x0.75 mm² H05 GG-F pro sporáky 60-75 cm nebo H05-V2V2-F pro sporáky 75 cm.
Napájení
| Živý | L | Hnédý vodič |
| Uzeměnéí | Zelenožlutý vodič | |
| Neutrálni | N | Modrý vodič |
Pokud spotřebič není vybaven přívodním kabelem se zástrčkou, nebo jiným typem odpojovacího zařízení nabízejícím odstup kontaktu v odpojeném stavu podle požadavků proti přepětí III kategorie, musíte uskutečnit toto připojení podle platných směrnic.
2.2. PŘIPOJENÍ PLYNU
Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v souladu s národními předpisy.
Všechny práce se musí provádět při odpojeném napájení.
Výrobní štítek na varné desce definuje typ plynu, pro který je navržena. Připojení k hlavní přípojce plynu nebo k plynové láhvi může být provedeno po ověření, že je vhodné pro typ přiváděného plynu. Pokud není správně regulovaný, viz pokyny v následujících odstavcích pro úpravu nastavení.
Pro tekutý plyn (plyn v láhvi) použijte regulátor tlaku plynu vyhovující mezinárodním standardům.
Některé modely jsou vybavené kónickou přípojkou pro instalace v zemích, kde je tento typ povinný; v obrázku 8 je popsáno, jak rozeznat různé typy spojů (CY = cylindrický, CO = kónický). V každém případě, cylindrická část přípojení musí být připojena k varné desce.
Pokud připojujete varnou desku k přípojce plynu pomocí ohebné hadice, zajistěte, aby maximální délka hadice nepřesahovala 2 metry.
Flexibilní trubku je nutné připevnit tak, aby nepřišla do kontaktu s pohyblivými díly skříňky (např. šuplíkem) a nepřecházela přes příliš úzké prostory.
Abyste zabránili možnému nebezpečí, proveďte instalaci v následujícím pořadí (obrázek 6):
1) Podle obrázku sestavte díly v pořadí: A: 1/2 cylindrický adaptér, B: 1/2 těsnění, C: 1/2 kónický-cylindrický nebo cylindrický-cylindrický adaptér plynu 2) Utáhněte spoje kleštěmi, umístěte trubky do správné pozice. 3) Připevněte díl C k hlavní přípojce plynu pomocí pevné měděné trubky nebo ohebné ocelové trubky.
DŮLEŽITÉ: proveďte konečnou kontrolu těsnosti spojů pomocí roztoku vody a saponátu. Nikdy nepoužívejte plamen. Tak se ujistěte, zda ohebná trubka není v kontaktu s pohyblivými díly skříňky (např. šuplíkem) a není instalovaná v místě, kde se může poškodit.
Upozornění: Pokud ucítíte plyn v okolí spotřebiče, okamžitě vypněte přívod plynu a kontaktujte servisního technika. Nepokoušejte se najít únik plynu pomocí plamene.
2.3. ZMĚNA VARNÉ DESKY NA JINÝ DRUH PLYNU
Pro úpravu varné desky na jiný typ plynu proveďte následující kroky:
-sejměte mřížky a hořáky -vložte klíč (7 mm) do podložky hořáku (obrázek 7) - vyšroubujte trysku a nahraďte vhodnou pro daný typ
používaného plynu (viz tabulku typů plynu)
2.4. NASTAVENÍ MINIMÁLNÍHO PLAMENE
Po zapálení hořáků, otočte ovládacím knoflíkem na minimální nastavení a poté sejměte ovládací knoflík (můžete jej sejmout jemným potáhnutím).
Pomocí malého šroubováku nastavte regulační šroub podle obrázku 9. Otočením šroubu ve směru hodinových ručiček snížíte plamen, otočením proti směru hodinových ručiček plamen zvětšíte. Pomocí tohoto nastavení nastavte plamen o délce přibližně 3 až 4 a poté nasaďte ovládací knoflík.
Pokud je dodávaný plyn LPG (plyn v lahvích) - šroub pro nastavení počátečního plamene musíte otočit ve směru hodinových ručiček do konce.
Po dokončení nastavení plynu nahraďte výrobní štítek s typem plynu za nový, podle instalovaného plynu.
3. POUŽITÍ VARNÉ DESKY
Tento spotřebič se musí používat pouze k účelům, pro které byl navržen, a to pro vaření v domácnosti. Jakékoli jiné použití je nesprávné a může být nebezpečné. Výrobce nenese žádnou odpovědnost za poškození vyplývající z nesprávného použití tohoto spotřebiče.

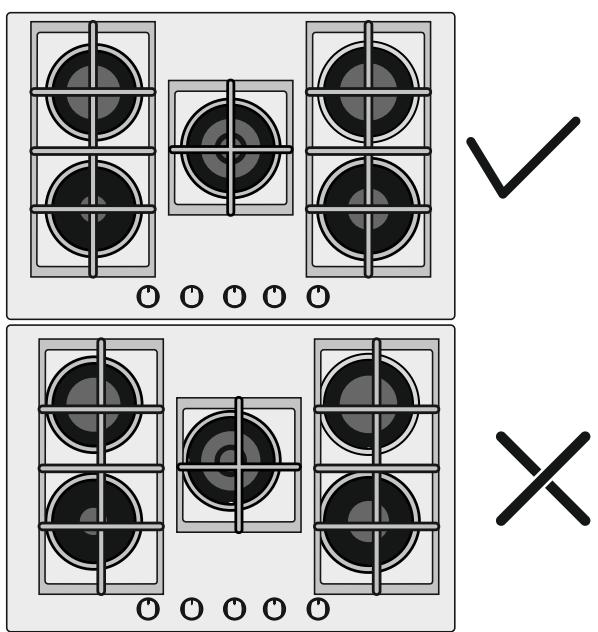

Před použitím hořáku se ujistěte, že obvod mřížky je na středu hořáku, jak ukazuje obrázek. Pokud používáte litinovou mřížku, je ve spodní poloze. Ujistěte se, že je použitá mřížka ve správné pozici.
3.1. POUŽITÍ PLYNOVÉHO HOŘÁKU
Před zapnutím varné desky se ujistěte, že hořáky a víčka hořáků jsou umístěny správně na místě.
Tato varná deska je vybavena elektronickým zapalováním k zapálení hořáků.
Při zapálení hořáku postupujte následovně:
• zatlačte a otočte knoflík proti směru hodinových ručiček k většímu symbolu plamene A a po zapálení jej 5 s podržte stisknutý.
Systém zapalování bude generovat jiskry, dokud podržíte stisknutý ovládací knoflík.
Varování: Pokud do spotřebiče neproudí elektřina, na zapálení hořáku použijte zápalku nebo zapalovač, přičemž zajistěte následující:
• přiložte zapálenou zápalku nebo zapalovač blízko hořáku • zatlačte a otočte knoflík proti směru hodinových ručiček k většímu symbolu plamene A a po zapálení jej 5 s podržte stisknutý.
Varování: jestliže se hořák po 5 sekundách nezapálí, v každém případě přestaňte používat zařízení a před dalším pokusem o zapálení počkejte alespoň 1 minutu.
VŠEOBECNÉ POKYNY
Pro nejlepší výsledky používejte nádobí s rovným dnem, které vyhovuje průměru hořáků. Viz tabulka A.
Tabulka A
| Typ hořák | Ø pánev (cm) | Výkon (kW) | G20/20 mbar (Metan) | G30/28-30 mbar (LPG) |
| AUX Pomocný hořák | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Púlrychlynhořák | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Silné hořák | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
| DC 4 kW Mono | 16 - 26 | 4,00 | 381 l/h | 291 g/h |
| DC 4,2 kW Mono | 16 - 26 | 4,20 NG 4,00 LPG | 400 l/h | 291 g/h |
| DC 4,5 kW Mono | 16 - 26 | 4,50 | 429 l/h | 327 g/h |
Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.
UPOZORNĚNÍ: Pokud plamen nečekaně zhasne, otočte knoflíkem do polohy vypnuto a nepokoušejte se jej zapálit po dobu 1 minuty.
Pokud se knoflík po letech použití otáčí těžko, je nutné jej namazat. Tuto činnost smí provádět pouze kvalifikovaný technik.
4. ÚDRŽBA A ČIŠTĚNÍ
Před čištěním varné desky se ujistěte, že dostatečně vychladla. Odpojte zástrčku od elektrické zásuvky nebo vypněte jistič.
Čištění a údržbu nesmí provádět děti bez dohledu.
K čištění nepoužívejte drsné, korozivní prostředky, bělidla nebo kyseliny. Vyhněte se jakýmkoli kyselinám (citrónová šťáva, ocet apod.) na smaltovaném nebo nerezovém povrchu.
Pokud čistíte smaltovaný, lakovaný nebo chromový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vhodný čisticí prostředek.
Hořáky můžete čistit vodou se saponátem. K obnovení původního lesku použijte čisticí prostředek na nerezovou ocel. Po vyčištění nechte hořáky vysušit a vraťte je na své místo.
Je důležité nasadit hořáky správně.
Chromové mřížky a hořáky
Chromové mřížky a hořáky mají při použití tendenci ztmavnout. Toto je normální a neodvratný jev, ale nemá vliv na funkčnost varné desky. V případě potřeby jsou náhradní díly dostupné v servisním středisku.
5. SERVIS
Dříve než zavoláte servis, zkontrolujte následující:
- je připojena zástrčka k síťové zásuvce;
- není problém v přípojce plynu.
Pokud nelze závadu odstranit: vypněte spotřebič, nedemontujte jej a kontaktujte autorizované servisní středisko.
6. ODPADOVÉ HOSPODÁŘSTVÍ A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ). OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv na životní prostředí), tak i základní prvky (které mohou být znovu použity). Je důležité, aby OEEZ podstoupily zvláštní zacházení pro správné odstranění a likvidaci znečišťujících látek a obnovení všech materiálů.
Jednotlivci mohou hrát významnou roli při ochraně životního prostředí před OEEZ; je nutné dodržovat některá základní pravidla: - S odpadními elektrickými a elektronickými zařízeními se nesmí zacházet jako s domovním odpadem; - OEEZ by měly být odvezeny do speciálních sběrných dvorů spravovaných místním úřadem nebo registrovanou společností. V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za každý nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se stejnými funkcemi, jaké má nový zakoupený spotřebič. Šetrnost a ohleduplnost k životnímu prostředí: Kdykoli je to možné, vyhněte se předehřátí trouby a vždy se ji snažte naplnit. Otevírejte dvířka trouby co možná nejméně často, protože při každém otevření uniká teplo z dutiny. Pro významnou úsporu energie vypněte troubu 5 až 10 minut před plánovaným koncem doby pečení a využijte zbytkové teplo, které trouba ještě generuje. Udržujte těsnění v čistotě a v pořádku, aby nedocházelo k unikání tepla z trouby. Máte-li hodinový tarif, program „zpožděné pečení“ usnadňuje úspory energie přesunutím doby vaření na dobu s nižší sazbou.
ÚSPORA A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pokud je to možné, zakryjte pánev víkem. Regulujte plamen tak, aby nepřekračoval průměr pánve.
7. PROHLÁŠENÍ O SHODĚ
Spotřebič je ve shodě se směrnicí 2009/142/ES o spotřebičích plynných paliv a počínaje 21. dubnem 2018 s nařízením 2016/426 o spotřebičích plynných paliv.
Umístěním značky CE na tento produkt potvrzujeme shodu se všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany zdraví i ochrany životního prostředí, které lze použít pro tento produkt.
Tabulka 1
| Deska horáku | 4 Plyn - L1 - STD | 4 Plyn - L2 - 3 GAS | 4 Plyn - L3 - Big Rear | 5 Plyn - L4 - Central |
| Horák | AUX/SR/2R | SR/R/DC | AUX/SR/R/DC | AUX/SR/2R/DC |
| Type | PVUH60MF | PVUH60MF | PVUH60MF | PVUH75MF |
| FFD | ANO | ANO | ANO | ANO |
| AUX 1kW | 1 | 1 | 1 | 1 |
| SR 1,75 kW | 2 | - | 1 | 1 |
| R 2,7 kW | 1 | 1 | 1 | 2 |
| DC 4 kW Mono | - | - | 1 | - |
| DC 4,2 kW Mono | - | - | - | - |
| DC 4,5 kW Mono | - | 1 | - | 1 |
| Jmenovity tepelny vstup | 7,2kW | 8,2kW | 9,45kW | 12,65kW |
| G20/20 mbar | 686 l/h | 781 l/h | 900 l/h | 1204 l/h |
| G30/28-30 mbar | 524 g/h | 596 g/h | 688 g/h | 920 g/h |
| Instalacné trída | 3 | 3 | 3 | 3 |
| Napeti/frekvence V / Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz | 220-240V 50/60Hz |
| Príkon | 1 | 1 | 1 | 1 |
| Elektrické zapalování | ANO | ANO | ANO | ANO |
| Rozmery spotrebice | 595x505x42 | 595x505x42 | 595x505x42 | 745x505x42 |
Tento spotřebič je navržený pro nekomerční použití v domácnosti.
BEZPEČNOSTNÍ POKYNY
Nad varnou deskou neuchovávejte těžké předměty. Pokud spadnou na varnou desku, mohou ji poškodit.
Okamžitě vypněte všechny hořáky a elektrický topný článek a odpojte spotřebič od napájení.
Nedotýkejte se povrchu spotřebiče.
Nepoužívejte spotřebič.
INSTALACE DOMÁCÍHO SPOTŘEBIČE MŮŽE BÝT VELMI SLOŽITÁ A POKUD NENÍ PROVEDENA SPRÁVNĚ, MŮŽE VÁŽNĚ OHROZIT BEZPEČNOST SPOTŘEBITELE. PROTO BY TUTO ČINNOST MĚLA PROVÉST ODBORNĚ ZPŮSOBILÁ OSOBA, KTERÁ JI PROVEDE V SOULADU S PLATNÝMI TECHNICKÝMI PŘEDPISY. I PŘES TOTO DOPORUČENÍ, POKUD INSTALACI PROVEDE NEKVALIFIKOVANÁ OSOBA, VÝROBCE ODMÍTÁ JAKOUKOLIV ODPOVĚDNOST ZA TECHNICKÉ PORUCHY, BEZ OHLEDU NA TO, ZDA ZPŮSOBÍ ŠKODU NA MAJETKU NEBO ZRANĚNÍ OSOB.
1.1 VESTAVBA
Poznámka: Nedoporučujeme používat zařízení na ochranu proti svodovým proudům se spotřebiči na vaření instalovanými v
Před zapojením zkontrolujte systém uzemnění.
| Elektrické napájanie | FÁZA | L | Hnedý vodič |
| UZEMNENIE | Zeleno-žltý vodič | ||
| NEUTRÁL | N | Napájací káměl |
A: 1/2 zásuvkový válcový adaptér
B: 1/2 těsnění
C: 1/2 zásuvkový plynový kuželový-válcový nebo válcový-válcový adaptér
Po zapálení hořáků otočte ovladač na minimální nastavení a poté vyjměte knoflík (lze jej jednoduše vyjmout mírným zatlačením).
Při zapalování hořáků postupujte následovně:
• zatlačte a otočte knoflík proti směru hodinových ručiček k většímu symbolu plamene a po zapálení jej držte stlačený po dobu 5 s.
Systém zapalování bude generovat jiskry, dokud podržíte stlačený ovládací gombík.
Varování: Pokud do spotřebiče nepřichází elektřina, k zapálení hořáku použijte zápalku nebo zapalovač, přičemž zajistěte následující: přiložte zapálenou zápalku nebo zapalovač blízko hořáku
Zatlačte a otočte gombík proti směru hodinových ručiček k většímu symbolu plamene A a po zapálení ho držte stlačený 5 s.
Varování: Pokud se hořák po 5 sekundách nezapálí, v každém případě přestaňte používat zařízení a před dalším pokusem o zapálení počkejte alespoň 1 minutu.
VŠEOBECNÁ DOPORUČENÍ
Při menších nádobách je třeba plynový hořák nastavit tak, aby plamen nepřesahoval dno nádoby. Neměli byste používat nádoby s konkávním ani konvexním dnem.
Nikdy nepoužívejte abrazivní, korozivní, bělící čisticí prostředky ani kyseliny. Vyhýbejte se tomu, aby se nějaká kyselá nebo alkalická látka (citrón, ovocná šťáva, ocet apod.) dostala na smaltovaný, lakovaný nebo antikorový povrch.
Hořáky se mohou čistit vodou se saponátem. Pokud chcete obnovit jejich původní lesk, používejte čisticí prostředky určené na čištění antikora v domácnosti. Po čištění hořáky osušte a znovu nasaďte.
Naše servisní středisko vám podle potřeby poskytne náhradní díly.
5. POPRODEJNÍ PÉČE
Výrobce nezodpovídá za nepřesnosti obsažené v této příručce vzniklé při tisku nebo překladu. Vyhrazujeme si právo provádět úpravy výrobku podle potřeby, aniž by byly dotčeny charakteristiky vztahující se k bezpečnosti nebo provozu.
- POKYNY PRO INSTALATÉRA
- VESTAVBA
- PŘIPOJENÍ K ELEKTRICKÉ SÍTI
- PŘIPOJENÍ PLYNU
- ZMĚNA VARNÉ DESKY NA JINÝ DRUH PLYNU
- NASTAVENÍ MINIMÁLNÍHO PLAMENE
- POUŽITÍ VARNÉ DESKY
- POUŽITÍ PLYNOVÉHO HOŘÁKU
- VŠEOBECNÉ POKYNY
- ÚDRŽBA A ČIŠTĚNÍ
- CHROMOVÉ MŘÍŽKY A HOŘÁKY
- SERVIS
- ODPADOVÉ HOSPODÁŘSTVÍ A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
- ÚSPORA A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
- PROHLÁŠENÍ O SHODĚ
- BEZPEČNOSTNÍ POKYNY
- VŠEOBECNÁ DOPORUČENÍ
- POPRODEJNÍ PÉČE
Značka : ROSIERES
Model : RDK74MBB
Kategorie : Plynová varná deska
