CCR616X & CCR 616/1 X - Okap CANDY - Bezpłatna instrukcja obsługi

Marka	CANDY
Model	CCR616X & CCR 616/1 X
Typ produktu	Okap kuchenny
Zasilanie elektryczne	220-240 V ~ 50 Hz
Klasa ochronności	Klasa II
Liczba prędkości	3 prędkości + funkcja Clean Air
Oświetlenie	Lampa halogenowa lub żarowa
Minutnik	Automatyczne wyłączanie po 15 minutach
Funkcja Clean Air	Cykl 10 minut na godzinę
Minimalna odległość bezpieczeństwa	65 cm między okapem a powierzchnią gotowania
Filtr przeciwtłuszczowy	Zmywalny w zmywarce, czyścić co 2 miesiące
Filtr węglowy	Do okresowej wymiany

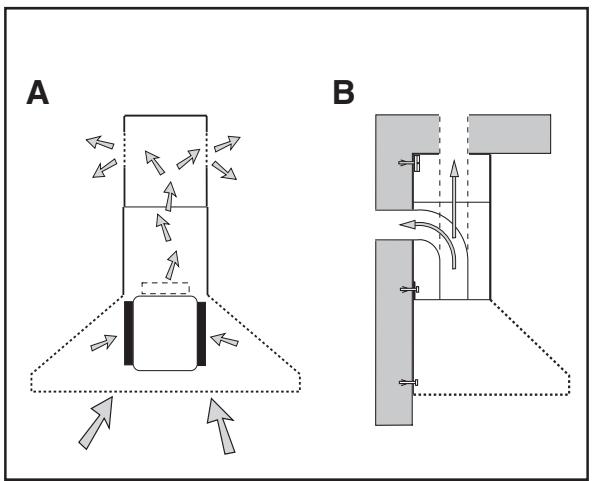

Typ wyprowadzenia powietrza	Wyciąg (na zewnątrz) lub filtrujący (recyrkulacja)
Konserwacja	Czyścić szmatką nasączoną denaturatem lub neutralnym detergentem
Bezpieczeństwo	Nie używać otwartego ognia, nadzór nad smażeniem
Naprawialność	Wezwać profesjonalistę, nie naprawiać samodzielnie
Numer seryjny	16 znaków zaczynający się od 3 (na tabliczce wewnątrz)

Często zadawane pytania - CCR616X & CCR 616/1 X CANDY

Jak myć filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe należy myć co najmniej co 2 miesiące. Są zmywalne w zmywarce lub ręcznie z detergentem. Po kilku myciach mogą zmienić kolor, co nie jest wadą.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać okresowo w zależności od użytkowania. Wskaźnik nasycenia miga na przycisku A (co 0,5 sekundy) sygnalizując wymianę. Po wymianie zresetuj pamięć, naciskając przycisk A przez 5 sekund.

Jaka jest minimalna odległość instalacji?

Minimalna odległość między powierzchnią gotowania a najniższą częścią okapu musi wynosić co najmniej 65 cm (Rys. 5). Przestrzeganie tej odległości jest kluczowe dla bezpieczeństwa.

Jak zresetować wskaźnik nasycenia filtrów?

Po czyszczeniu lub wymianie filtrów naciśnij przycisk A (oświetlenie) przez 5 sekund, aż przestanie migać. To resetuje pamięć elektroniczną.

Co zrobić, jeśli okap nie działa?

Najpierw sprawdź, czy wtyczka jest dobrze włożona do gniazdka. Jeśli problem nadal występuje, odłącz urządzenie od zasilania i skontaktuj się z serwisem technicznym. Nie próbuj naprawiać samodzielnie.

Jak korzystać z funkcji Clean Air?

Naciśnij przycisk F przez 2 sekundy, gdy okap jest włączony. Silnik uruchamia się na 1. biegu na 10 minut co godzinę. Diody F i C migają. Aby wyłączyć, naciśnij dowolny przycisk inny niż oświetlenie.

Jak wymienić lampy?

W przypadku lamp halogenowych (Rys. 11) wyjmij szkło, podważając w szczelinach. W przypadku lamp żarowych (Rys. 12) najpierw wyjmij filtr przeciwtłuszczowy. Wymień na lampy tego samego typu. Nie dotykaj lamp gołymi rękami.

Czy mogę używać okapu w trybie recyrkulacji?

Tak, okap może pracować w trybie filtrującym (recyrkulacja) z filtrem węglowym. W takim przypadku powietrze jest filtrowane i zawracane do pomieszczenia. Upewnij się, że filtry węglowe są na miejscu.

Okap hałasuje, co robić?

Sprawdź, czy filtry są czyste i prawidłowo zamontowane. Upewnij się, że przewód wyprowadzający nie jest zatkany. Jeśli hałas nadal występuje, skontaktuj się z serwisem.

Gdzie znaleźć numer seryjny okapu?

Numer seryjny (16 znaków zaczynający się od cyfry 3) znajduje się na tabliczce znamionowej wewnątrz urządzenia lub na karcie gwarancyjnej. Jest niezbędny do wszelkich interwencji technicznych.

INSTRUKCJA OBSŁUGI CCR616X & CCR 616/1 X CANDY

PL OKAP ZASYSAJĄCY - instrukcja obsługi

HOTÁ ASPIRANTA – Manual de utilizare

RUS: ВЫТЯЖНОЙ КОЛПАК - РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

S SPISKÄPA - Bruksanvisning

SLO: KUHINJSKA NAPA - Navodila za uporabo

HR KR KUHINJSKA NAPA - Uputstva za upotrebu

Fig.4

Fig.5

Fig.6

Fig.8

Fig.9

Fig.7

Fig.10 Fig.11 Fig.12

OGÓLNE

A = przycisk OŚWIETLENIE, B = przycisk WŁĄCZENIE, C = przycisk PIERWSZA PRĘDKOŚĆ, D = przycisk DRUGA PRĘDKOŚĆ, E = przycisk TRZECIA PRĘDKOŚĆ, F = przycisk REGULATOR CZASOWY

AUTOMATYCZNE WYŁĄCZENIE po 15 minutach

A = przycisk OŚWIETLENIE, B = przycisk WŁĄCZENIE, C = przycisk PIERWSZA PRĘDKOŚĆ, D = przycisk DRUGA PRĘDKOŚĆ, E = przycisk TRZECIA PRĘDKOŚĆ, G = wskaźnik SILNIK FUNKCJONUJĄCY

Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejszą instrukcję także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Ryc.1B) i filtrującej (recyrkulacja powietrza wewnątrz - Ryc.1A).

UWAGI O BEZPIECZEŃSTWIE

1. Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4×10⁻⁵ bara). Należy zawsze dbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju.

Przed podłączeniem modelu do sieci elektrycznej:

• skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia), aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalifikowanego elektryka. - W przypadku uszkodzenia kabla należy jak najszybciej wymienić go na inny, o takich samych właściwościach, dostosowany do mocy urządzenia. Czynność ta powinna zostać wykonana przez osobę posiadającą odpowiednie kwalifikacje zawodowe.

2. UWAGA!

Elektryczny sprzęt gospodarstwa domowego w niektórych okolicznościach może być niebezpieczny.

A) Nie kontrolować filtrów przy okapie funkcjonującym. B) Nie dotykać lamp i ich bliskiego obszaru podczas i bezpośrednio po dłuższym użytkowaniu urządzenia oświetlającego. C) Nie dotykać żarówek po dłuższym funkcjonowaniu urządzenia. D) Nie wolno gotować potraw na otwartym ogniu. E) Nie stosować otwartego ognia, ponieważ może uszkodzić filtry i spowodować pożar. F) Postępować ostrożnie przy smażeniu, aby przegrzany olej nie zapalił się. G) Obsługa urządzenia nie jest dozwolona dzieciom, osobom niesprawnym lub niedoświadczonym w użytkowaniu produktu, chyba że są one pod nadzorem właściwych osób lub zostały przeszkolone w zakresie bezpiecznego użytkowania.

H) Uważać, aby dzieci nie bawiły się urządzeniem. I) Przed przystąpieniem do jakiejkolwiek czynności związanej z konserwacją, wyłączyć okap z sieci elektrycznej.

Niniejsze urządzenie oznaczone jest zgodnie z dyrektywą europejską 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniając się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi negatywnymi konsekwencjami dla środowiska i zdrowia.

Symbol podany na produkcie lub na dokumentacji towarzyszącej wskazuje, że produkt ten nie powinien być traktowany jak odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.

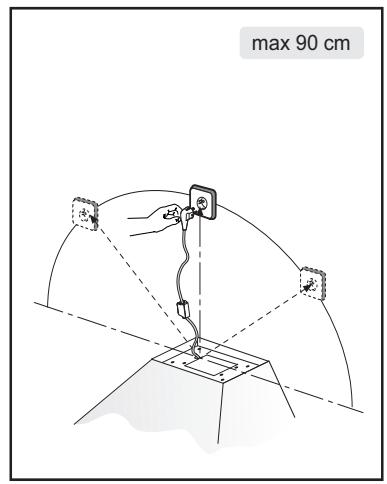

- Podłączenia elektryczne

Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.

Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:

BRĄZOWY = L linia

NIEBIESKI = N zerowy

Jeżeli przewód nie posiada wtyczki, zamontować wtyczkę dostosowaną do obciążenia instalacji podanego na tabliczce znamionowej. Jeżeli okap posiada wtyczkę, to należy zamontować go tak, aby dostęp do wtyczki był łatwy.

Przy bezpośrednim podłączeniu do sieci elektrycznej, między urządzeniem a siecią należy umieścić wyłącznik wielobiegunowy, z stykami w odległości przynajmniej 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.

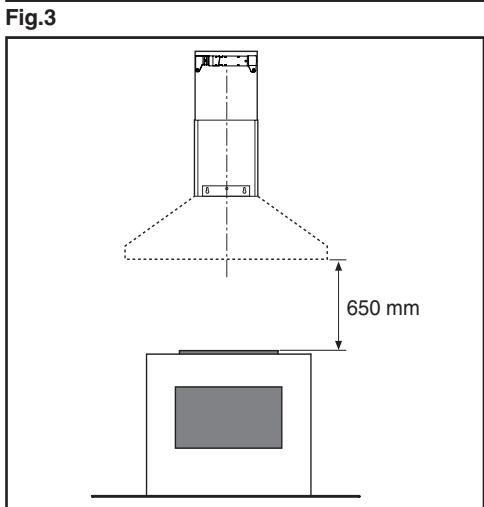

• Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego a najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm (Ryc. 5).

Przy zastosowaniu rury teleskopowej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, którym krąży gorące powietrze lub z przewodem przeznaczonym do

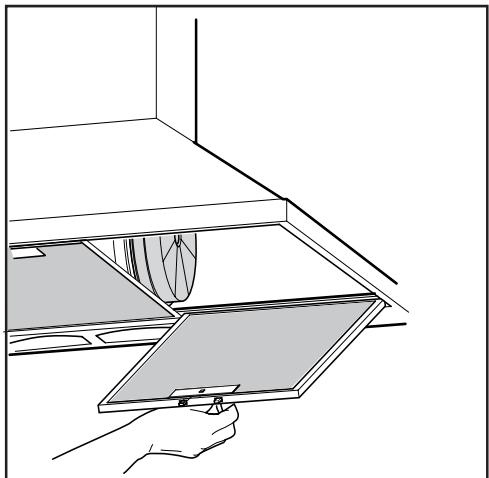

odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyjąć filtr (Ryc. 6) w celu łatwiejszego manipulowania urządzeniem.

• W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzający powietrze.
• Sugeruje się, aby używać przewodu do odprowadzania powietrza o takiej średnicy jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.

MONTAŻ NA ŚCIANIE

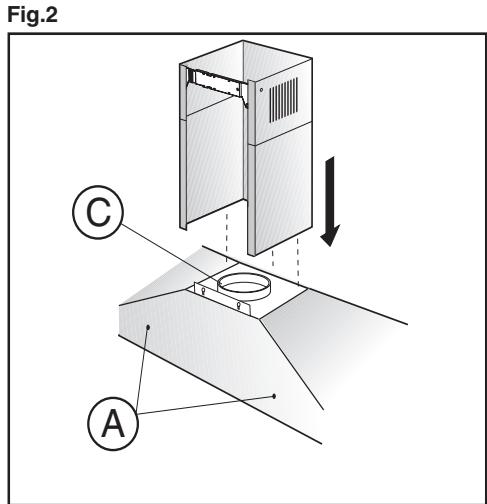

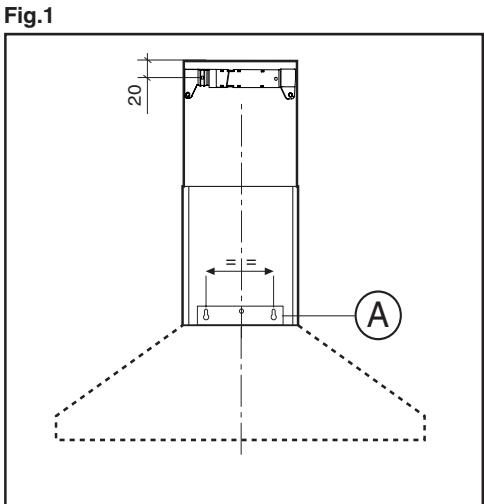

Wywiercić otwory A, uwzględniając podane wielkości (Ryc.2). Umocować urządzenie na ścianie i ustawić w poziomie za pomocą zawieszek. Następnie przymocować je za pomocą dwóch śrub (Ryc.4). W zależności od montażu użyć śrub i kołków odpowiednich dla danego rodzaju muru (np. żelbeton, płyta kartonowo-gipsowa, itp.). W przypadku gdy śruby i kołki wchodzą w skład zestawu, należy upewnić się, że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

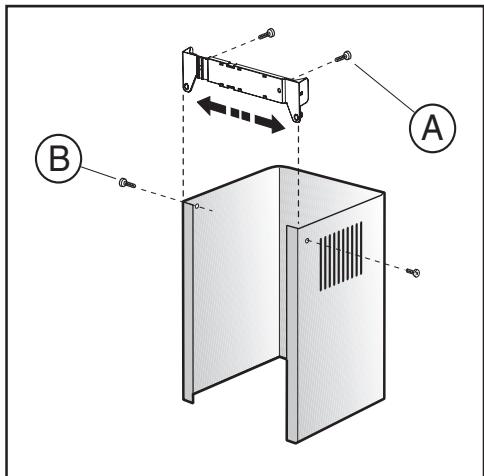

MONTAŻ TELESKOPOWYCH ZŁĄCZEK OZDOBNYCH - WERSJA Z ZASYSANIEM

Przed założeniem złaczki ozdobnej zamontować zasilanie elektryczne. Jeśli urządzenie ma być zainstalowane w wersji z zasysaniem, należy przygotować otwór odpowietrzający. Ustawić szerokość podpory górnej złaczki (Ryc.3). Następnie przymocować podporę do sufitu za pomocą śrub, uwzględniając odległość wskazaną na ryc.2 w taki sposób, aby była równoległa do okapu A (Ryc.3). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury złaczki (Ryc.4). Umieścić górną złaczkę wewnątrz dolnej i zamocować ją nad obudową. Naciągnąć górną złaczkę aż do skrzynki i zamocować za pomocą śrub (Ryc.3).

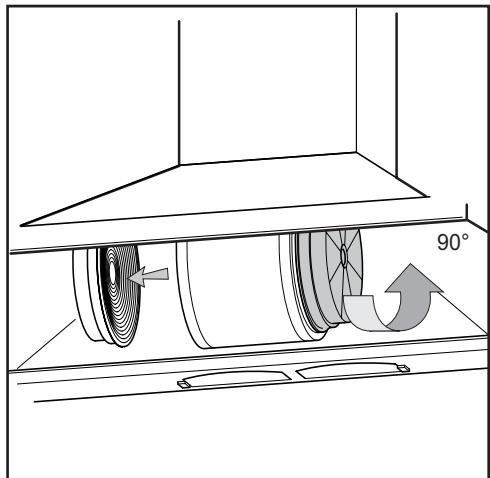

Usunąć filtry węglowe zainstalowane w urządzeniu, obracając je o 90° w kierunku przeciwnym do ruchu wskazówek zegara (Rys. 7).

WERSJA FILTRUJĄCA

Zainstalować okap i dwie złaczki według instrukcji montażu okapu w wersji zasysającej.

Filtry węglowe są już zainstalowane w urządzeniu.

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza.

Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę należy zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.

• Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, w zależności od

eksploatacji urządzenia.

• Aby zapobiec niebezpieczeństwu ewentualnych pożarów, co najmniej raz na 2 miesiące należy myć filtry przeciwtłuszczowe, można je myć m.in. w zmywarce.
• Po kilku umyciach mogą wystąpić zmiany koloru. Fakt ten nie daje prawa do reklamacji w celu dokonania ich ewentualnej wymiany.

W przypadku nieprzestrzegania instrukcji wymiany i mycia może powstać niebezpieczeństwo zapalenia się filtrów przeciwtłuszczowych.

• Filtry z węglem aktywnym służą do oczyszczania powietrza zwracanego do otoczenia. Filtry nie nadają się do mycia ani do regeneracji i powinny być wymieniane nie rzadziej niż co cztery miesiące. Nasycenie węgla aktywnego zależy od dłuższego lub krótszego czasu użytkowania urządzenia, od rodzaju kuchenki oraz od regularności, z jaką wykonywane jest czyszczenie filtra przeciwtłuszczowego. Często myć okap zarówno wewnątrz, jak i na zewnątrz, przy pomocy szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nieściernym.
• Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacznie średnią trwałość żarówek.
• Układ sterowania: (Rys.8) Sterowanie światłem. Znaczenie symboli jest następujące.

A = przycisk OŚWIETLENIE

B = przycisk WŁĄCZENIE

C = przycisk PIERWSZA PRĘDKOŚĆ

D = przycisk DRUGA PRĘDKOŚĆ

E = przycisk TRZECIA PRĘDKOŚĆ

F = przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach

• Przyciskając przycisk F przy włączonym okapie, włącza się funkcja "clean air". Ta funkcja powoduje włączanie silnika na 10 minut co godzinę na pierwszej prędkości. Jak tylko ta funkcja jest włączona, silnik włącza się na 1. prędkości na okres 10 minut; podczas tych minut powinny migać jednocześnie przycisk F i przycisk C. Po upływie tego czasu silnik się wyłącza i LED przycisku F świeci się stałym światłem aż do momentu, gdy po upływie następnych 50 minut ponownie włącza się silnik na pierwszej prędkości i LED F i C ponownie migają przez 10 minut i dalej w ten sam sposób. Przyciskając jakikolwiek przycisk za wyjątkiem świateł okapu, silnik powraca natychmiast do normalnego działania (np. jeśli przyciska się przycisk D, wyłącza się funkcja "clean air" i silnik przechodzi od razu na 2. prędkość; przyciskając przycisk B, funkcja się wyłącza).
• Nasycenie filtrów przeciwtłuszczowych / z węglem aktywnym:
• Kiedy przycisk A pulsuje z częstotliwością 2 sek. Filtry przeciwtłuszczowe wymagają przemycia.
• Kiedy przycisk A pulsuje z częstotliwością 0,5 sek. Filtry węglowe wymagają wymiany.

Po ponownym założeniu czystego filtra należy

zresetować pamięć elektroniczną, wciskając przycisk A przez około 5 sek., aż ustanie pulsowanie.

• Układ sterowania: Sterowanie mechaniczne (Rys.9) znaczenie symboli jest następujące:

A = przycisk OŚWIETLENIE B = przycisk WŁĄCZENIE C = przycisk PIERWSZA PRĘDKOŚĆ D = przycisk DRUGA PRĘDKOŚĆ E = przycisk TRZECIA PRĘDKOŚĆ G = wskaźnik SILNIK FUNKCJONUJĄCY

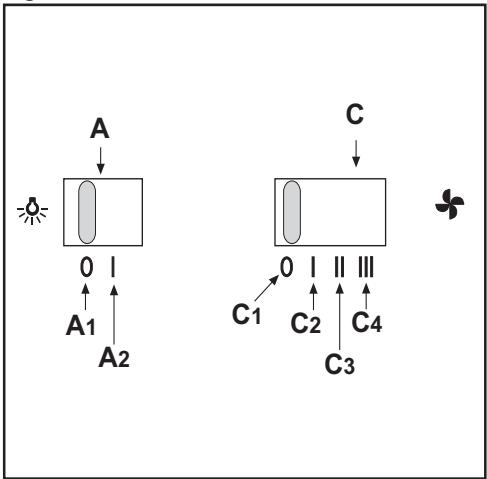

POLECENIA: (Fig.10) SLIDER symbole jak poniżej:

A = Wyłącznik światła A1 = przycisk Off A2 = przycisk On C = Kontrola prędkości C1 = przycisk Off C2 = przycisk PIERWSZA PRĘDKOŚĆ C3 = przycisk DRUGA PRĘDKOŚĆ C4 = przycisk TRZECIA PRĘDKOŚĆ

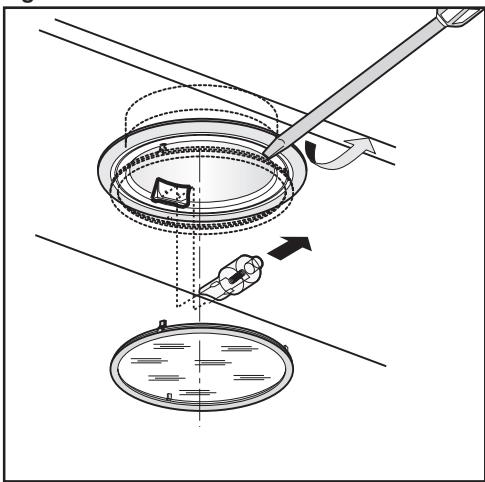

• Wymiana lamp halogenowych (Rys.11).

Aby wymienić lampy halogenowe B, zdjąć szkiełko C, wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same.

Uwaga: Nie dotykać lampy gołą ręką.

• Wymiana lamp żarowych (Rys.12).

W celu wymiany żarówki należy usunąć filtry przeciwtłuszczowe, jak pokazano na (Rys.6), i wyjąć żarówkę.

Wymienić żarówkę na nową tego samego typu (Rys. 12).

SERWIS DLA KLIENTÓW

Przed skontaktowaniem się z Serwisem Technicznym. Jeśli urządzenie nie działa, zaleca się:

• sprawdzić, czy wtyczka jest prawidłowo umieszczona w gniazdku.

W przypadku, gdy nie uda się stwierdzić przyczyny nieprawidłowego działania: wyłączyć urządzenie, nie ingerować w nie, a następnie skontaktować się z Serwisem Technicznym.

NUMER SERYJNY PRODUKTU. Gdzie się znajduje?

Ważnym jest, aby kontaktując się z Serwisem Technicznym podać kod produktu i numer seryjny (ciąg 16 znaków rozpoczynający się od cyfry 3), który znajduje się na karcie gwarancyjnej lub na tabliczce znamionowej umieszczonej wewnątrz urządzenia.

W ten sposób pomagają Państwo uniknąć niepotrzebnych wyjazdów technika oraz związanych z tym kosztów.

DOSTAWCA UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.
