CYLINDRA ISOLA GLOSS W - Okap kuchenny FABER - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny wyspowy
Marka	Faber
Model	CYLINDRA ISOLA GLOSS W
Wykończenie	Biały lakierowany błyszczący
Szerokość	90 cm (szacunkowo)
Minimalna wysokość instalacji	650 mm nad płytą grzejną
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Całkowita moc pobierana	Nieokreślona (żarówka 4 W)
Oświetlenie	1 żarówka LED (lub żarowa) 4 W, trzonek E14
Sterowanie	Ręczne przełączniki dla światła, silnika i prędkości (3 prędkości)
Prędkości ssania	3: niska (cicha), średnia, intensywna
Filtr tłuszczowy	Zmywalny (zmywarka) – Czyszczenie co 2 miesiące
Filtr węglowy	Niezmywalny, wymiana co 4 miesiące
Średnica kanału wylotowego	120 mm minimum
Tryb pracy	Wywiew na zewnątrz lub recyrkulacja (z filtrem węglowym)
Klasa ochronności	Klasa I (wymagane uziemienie)
Poziom hałasu	Nieokreślony (cichy na prędkości 1)
Materiał	Stal lakierowana na biało błyszcząca
Waga	Około 20 kg (szacunkowo)
Bezpieczeństwo	Minimalna odległość bezpieczeństwa, instalacja przez profesjonalistę, nie flambirować pod okapem

Często zadawane pytania - CYLINDRA ISOLA GLOSS W FABER

Jaka jest minimalna wysokość instalacji okapu CYLINDRA ISOLA GLOSS W?

Minimalna odległość bezpieczeństwa między płytą grzejną a okapem wynosi 650 mm. Jeśli płyta grzejna określa większą odległość, ta odległość ma pierwszeństwo.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące. Można je myć w zmywarce lub ręcznie neutralnym detergentem.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy jest niezmywalny i należy go wymieniać około co 4 miesiące, lub częściej w przypadku intensywnego użytkowania.

Czy okap może pracować w trybie recyrkulacji?

Tak, jeśli zainstalowany jest filtr węglowy, okap może pracować w trybie recyrkulacji (powietrze zawracane do pomieszczenia). W trybie wywiewu powietrze jest wyrzucane na zewnątrz przez kanał.

Jak ustawić prędkość ssania?

Użyj przycisku V (Prędkości), aby wybrać jedną z 3 prędkości: 1 (cicha dla małych oparów), 2 (średnia do codziennego użytku) i 3 (maksymalna dla dużych emisji).

Co zrobić, jeśli żarówka okapu przestanie działać?

Żarówka to 4 W, trzonek E14, napięcie 220-240 V. Wymień ją na identyczną. Najpierw odłącz urządzenie.

Czy mogę używać okapu podczas gotowania na gazie?

Tak, ale zapewnij odpowiednią wentylację pomieszczenia, aby uniknąć ponownego wciągania dymów. Podciśnienie nie powinno przekraczać 0,04 mbar.

Czy okap musi być instalowany przez profesjonalistę?

Tak, podłączenie elektryczne i instalacja muszą być wykonane przez wykwalifikowanego technika, aby zapewnić bezpieczeństwo i zgodność.

Czy okap nadaje się do użytku nad płytą indukcyjną?

Tak, nadaje się do wszystkich rodzajów gotowania, w tym indukcji, pod warunkiem zachowania minimalnej odległości 650 mm.

Jak czyścić zewnętrzną część okapu?

Użyj wilgotnej szmatki z neutralnym płynnym detergentem. Unikaj ściernych środków czyszczących, które mogą zarysować lakierowane wykończenie.

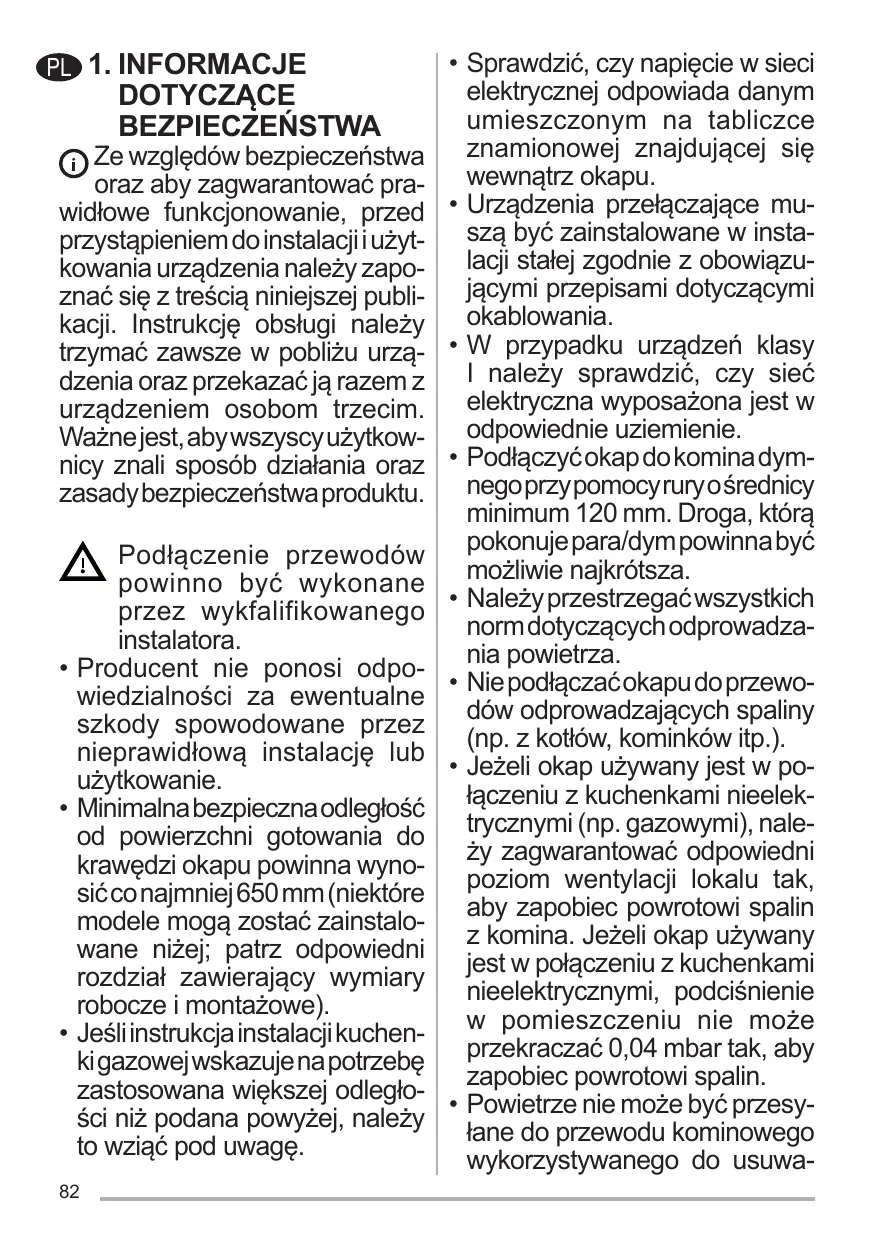

INSTRUKCJA OBSŁUGI CYLINDRA ISOLA GLOSS W FABER

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcje obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazywać je razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenia przewodów powinno być wykonane przez wykwalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowania większej odległości niż podana powyżej, należy to wziąć pod uwagę.
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Urządzenia przyłączane muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania. W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być: możliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być odprowadzane do przewodu kominowego wykorzystywanego do usuwa

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub serwisanta. Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym. W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folię ochronną.

• Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementów osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinny zostać jednak poinstruowane oraz skontrolowane w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

• Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawy urządzeniem.
• Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Części zewnętrzne mogą stać się bardzo gorące, jeśli są używane razem z urządzeniami przeznaczonymi do gotowania.

Umieścić i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja. - Jeżeli okap używany jest w połączeniu z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

• Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i

nie wydostawał się z jego boków.

• Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

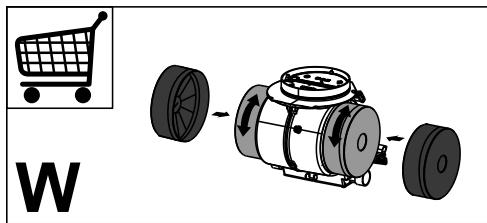

• Filtry z węgla aktywnego nie są przeznaczone do mycia ani regeneracji; należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

• Filtry przeciwtłuszczowe należy myć co 2 miesiące lub częściej w razie intensywnego użytkowania; można je myć w zmywarce (Z).

• Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

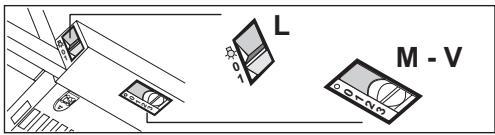

4. STEROWANIE

L	Oświetlenie	Włącza i wyłęcza oświetlenie.
M	Silnik	Włącza i wyłȩcza silnik okapu.
V	Prędkość	Pozwala na wybranie prędkości pracy wentylatora:1. Prȩdkość niska, przewidzia-na do stalej i cichej wenty-lacji kuchni przy niewielkiej ilosci oparów.2. Prȩdkość srednia, wȩsciwa dla wiskszość panujacych podczas gotowania warun-ków, zapewniajaća opty-malny stosunek poziomu wentylacji w stosunku do głowność spracy.3. Prȩdkość maksymalna, za-lecana do usuwania znacznych ilosci oparów,现阶段źez dlustrzsize okresy czasu.

5. OŚWIETLENIE

Typ zarówki	Moc (W)	Mocowanie	Napiȩcie (V)	Wymiary (mm)	Kod ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
