Tipo de producto	Campana extractora de isla
Marca	Faber
Modelo	CYLINDRA ISOLA GLOSS W
Acabado	Blanco lacado brillante
Ancho	90 cm (estimación)
Altura mínima de instalación	650 mm sobre la encimera
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia absorbida total	No especificada (bombilla 4 W)
Iluminación	1 bombilla LED (o incandescente) 4 W, casquillo E14
Controles	Interruptores manuales para luz, motor y velocidad (3 velocidades)
Velocidades de aspiración	3: baja (silenciosa), media, intensa
Filtro de grasa	Lavable (lavavajillas) – Limpieza cada 2 meses
Filtro de carbón	No lavable, reemplazo cada 4 meses
Diámetro del conducto de evacuación	120 mm mínimo
Modo de funcionamiento	Evacuación exterior o recirculación (con filtro de carbón)
Clase de protección	Clase I (toma de tierra requerida)
Nivel sonoro	No especificado (silencioso en velocidad 1)
Material	Acero lacado blanco brillante
Peso	Aproximadamente 20 kg (estimación)
Seguridad	Distancia mínima de seguridad, instalación por profesional, no flamear debajo de la campana

Preguntas frecuentes - CYLINDRA ISOLA GLOSS W FABER

¿Cuál es la altura mínima de instalación de la campana CYLINDRA ISOLA GLOSS W?

La distancia de seguridad mínima entre la encimera y la campana es de 650 mm. Si su placa de cocción especifica una distancia mayor, esta prevalece.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses. Se pueden lavar en lavavajillas o a mano con un detergente neutro.

¿Cuándo hay que reemplazar el filtro de carbón?

El filtro de carbón activo es no lavable y debe reemplazarse aproximadamente cada 4 meses, o con más frecuencia en caso de uso intensivo.

¿Puede la campana funcionar en modo recirculación?

Sí, si se instala un filtro de carbón, la campana puede funcionar en modo recirculación (aire devuelto a la habitación). En modo evacuación, el aire se expulsa al exterior a través de un conducto.

¿Cómo ajustar la velocidad de aspiración?

Use el botón V (Velocidades) para elegir entre 3 velocidades: 1 (silenciosa para vapores ligeros), 2 (media para uso normal) y 3 (máxima para emisiones fuertes).

¿Qué hacer si la bombilla de la campana no funciona?

La bombilla es de 4 W, casquillo E14, tensión 220-240 V. Reemplácela por una bombilla idéntica. Desconecte primero el aparato.

¿Puedo usar la campana durante la cocción a gas?

Sí, pero asegure una ventilación adecuada de la habitación para evitar que los humos sean reaspirados. La presión negativa no debe exceder 0,04 mbar.

¿Es necesario instalar la campana por un profesional?

Sí, la conexión eléctrica y la instalación deben ser realizadas por un técnico competente para garantizar la seguridad y el cumplimiento.

¿La campana es adecuada para usar sobre una cocina de inducción?

Sí, es adecuada para todo tipo de cocción, incluida la inducción, siempre que se respete la distancia mínima de 650 mm.

¿Cómo limpiar el exterior de la campana?

Use un paño húmedo con un detergente líquido neutro. Evite productos abrasivos que podrían rayar el acabado lacado.

MANUAL DE USUARIO CYLINDRA ISOLA GLOSS W FABER

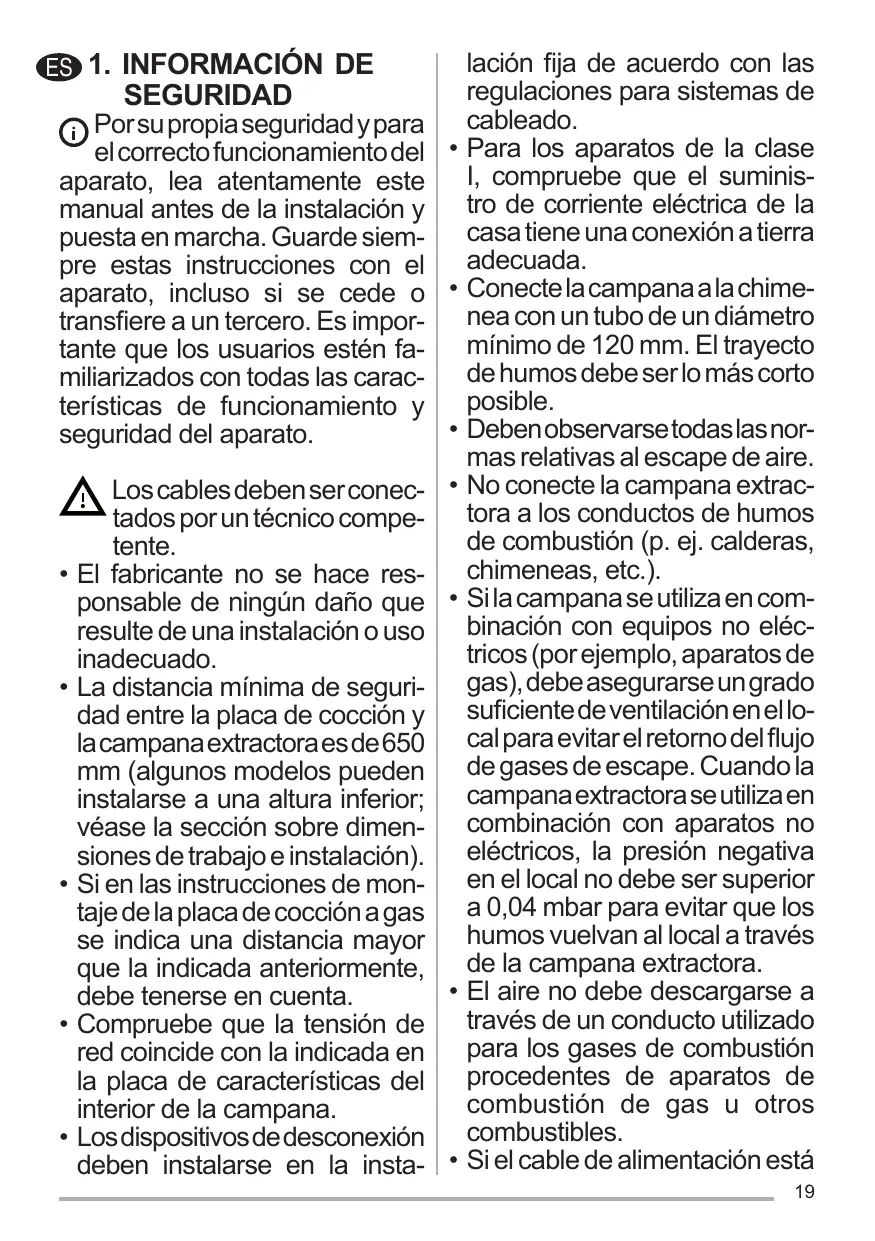

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, deben tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de esta clase, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurar un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a un conducto de combustión para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un servicio técnico autorizado.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana. - Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observe directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine flambeando bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los pe

ligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se usa junto con aparatos que utilizan gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo é en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que

el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurar de que este producto se describe correctamente, se pueden evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

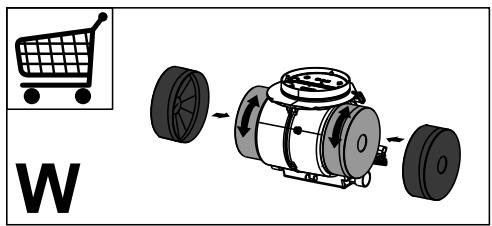

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento.
• Con mayor frecuencia si se utiliza muy frecuentemente (W).

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido suave.

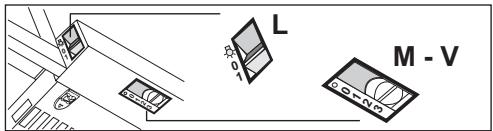

4. MANDOS

L	Luces	Enciende y apaga la instalación de iluminación.
M	Motor	Enciende y apaga el motor de aspiración.
V	Velocidad	Determine las velocidades de ejercicio:1. Velocidad minima, indicada para un recambio de aire continuo muy silencioso, en presencia de poco vapeores de cocción.2. Velocidad media, indicada para la mayor parte de las conditiones de uso, gracias a la optima relacion entre caudal de aire tratado y;nivel de ruido.3. Velocidad Tmaxima, indicada para hacerlene a grandes cantidades de vapor de coccción, incluso para tiempos prolongados.

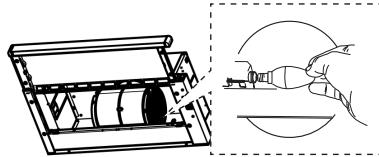

5. ILUMINACIÓN

Lámpara	Consumo de energia (W)	Casquillo	Voltaje (V)	Dimisión (mm)	Código ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
