Produkto tipas	Salos tipo gartraukis
Prekės ženklas	Faber
Modelis	CYLINDRA ISOLA GLOSS W
Apdaila	Blizgus baltas lakas
Plotis	90 cm (apytiksliai)
Minimalus montavimo aukštis	650 mm virš kaitlentės
Maitinimo įtampa	220-240 V ~ 50/60 Hz
Bendra galia	Nenurodyta (lemputė 4 W)
Apšvietimas	1 LED (arba kaitrinė) lemputė 4 W, lizdas E14
Valdymas	Rankiniai jungikliai šviesai, varikliui ir greičiui (3 greičiai)
Siurbimo greičiai	3: žemas (tylus), vidutinis, intensyvus
Riebalų filtras	Skalbiantis (indų plovimo mašinoje) – Valymas kas 2 mėnesius
Anglies filtras	Neskalbiantis, keitimas kas 4 mėnesius
Ištraukimo vamzdžio skersmuo	120 mm minimalus
Veikimo režimas	Ištraukimas į lauką arba recirkuliacija (su anglies filtru)
Apsaugos klasė	I klasė (reikalingas įžeminimas)
Triukšmo lygis	Nenurodyta (tylus 1 greičiu)
Medžiaga	Blizgus baltas lakas ant plieno
Svoris	Maždaug 20 kg (apytiksliai)
Sauga	Minimalus saugos atstumas, montavimas specialisto, nedeginti po gartraukiu

Dažnai užduodami klausimai - CYLINDRA ISOLA GLOSS W FABER

Koks yra minimalus gartraukio CYLINDRA ISOLA GLOSS W montavimo aukštis?

Minimalus saugos atstumas tarp kaitlentės ir gartraukio yra 650 mm. Jei jūsų kaitlentė nurodo didesnį atstumą, jis yra viršesnis.

Kaip valyti riebalų filtrus?

Riebalų filtrai turi būti valomi kas 2 mėnesius. Juos galima plauti indų plovimo mašinoje arba rankomis su neutraliu plovikliu.

Kada reikia keisti anglies filtrą?

Aktyvintos anglies filtras yra neskalbiantis ir turi būti keičiamas maždaug kas 4 mėnesius arba dažniau, jei naudojama intensyviai.

Ar gartraukis gali veikti recirkuliacijos režimu?

Taip, jei sumontuotas anglies filtras, gartraukis gali veikti recirkuliacijos režimu (oras grąžinamas į patalpą). Ištraukimo režimu oras pašalinamas į lauką per vamzdį.

Kaip nustatyti siurbimo greitį?

Naudokite V (Greičiai) mygtuką, kad pasirinktumėte iš 3 greičių: 1 (tylus, skirtas mažiems garams), 2 (vidutinis, kasdieniniam naudojimui) ir 3 (maksimalus, dideliam garų kiekiui).

Ką daryti, jei gartraukio lemputė nebeveikia?

Lemputė yra 4 W, lizdas E14, įtampa 220-240 V. Pakeiskite ją identiška lempute. Prieš tai atjunkite prietaisą.

Ar galiu naudoti gartraukį gaminant ant dujų?

Taip, bet užtikrinkite tinkamą vėdinimą patalpoje, kad dūmai nebūtų įsiurbti atgal. Neigiamas slėgis neturi viršyti 0,04 mbar.

Ar gartraukį turi montuoti specialistas?

Taip, elektros prijungimą ir montavimą turi atlikti kompetentingas specialistas, kad būtų užtikrinta sauga ir atitiktis.

Ar gartraukis tinkamas naudoti virš indukcinės kaitlentės?

Taip, jis tinka visų tipų kaitlentėms, įskaitant indukcinę, jei laikomasi minimalaus 650 mm atstumo.

Kaip valyti gartraukio išorę?

Naudokite drėgną skudurėlį su neutraliu skystu plovikliu. Venkite abrazyvinių priemonių, kurios gali subraižyti lakuotą paviršių.

NAUDOJIMO INSTRUKCIJA CYLINDRA ISOLA GLOSS W FABER

Kad įrenginys saugiai ir tinkamai veiktų, prieš įrengimą ir naudojimą atidžiai perskaitykite šį vadovą. Visada išsaugokite šias instrukcijas prie įrenginio, net jei persikelsite gyventi kitur arba jį parduosite. Naudotojai privalo visiškai būti susipažinę su šio įrenginio veikimo ir saugumo savybėmis.

Laidus sujungti privalo kvalifikuotas specialistas.

• Gamintojas nebus atsakingas už bet kokią žalą, kuri atsiras dėl netaisyklingo ar netinkamo įrengimo.
• Minimalus saugus atstumas tarp viryklės viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas žemesniame aukštyje, žr. darbinių gabaritų ir montavimo pastraipas).
• Jei dujų degikliui skirtose montavimo instrukcijose nurodytas didesnis atstumas, į tai turi būti atsižvelgta.
• Patikrinkite, ar elektros tinklo įtampa atitinka įtampą, kuri nurodyta techninių duomenų lentelėje gartraukio viduje.
• Atjungimo priemonės privalo būti sumontuotos elektros laidų sistemoje laikantis elektros įrengimo taisyklių.
• I klasės įrenginiai: patikrinkite,

ar tiekiant elektrą buitiniam vartotojui garantuojamas pakankamas įžeminimas.

• Prijunkite ištraukiklį prie išmetimo dūmtakio, naudodami ne mažesnį kaip 120 mm diametro vamzdį. Jungimas prie dūmtakio turi būti kuo trumpesnis.
• Reikia laikytis oro šalinimo taisyklių.
• Nejunkite ištraukiančio gartraukio prie vamzdynų, kuriais šalinami dūmai (boilerių, židinių ir t. t.).
• Jei ištraukiklis yra naudojamas kartu su neelektriniais įrenginiais (pvz., dujas deginančiais įrenginiais), reikia užtikrinti pakankamą vėdinimą, kad išmetamos dujos negrįžtų atgal į patalpą. Kai gartraukis yra naudojamas su įrenginiais, kuriems reikalinga kitokia energijos rūšis (ne elektra), neigiamas slėgis patalpoje neturi viršyti 0,04 mbar - taip bus užtikrinta, kad gartraukis nestumtų garų į patalpą.
• Oras neturi būti nukreipiamas į dūmtakį, kuris skirtas dūmams iš įrenginių, naudojančių dujas ar kitas kuro rūšis, šalinti.
• Jei elektros tiekimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• Įkiškite kištuką į lizdą, atitinkantį nurodytus reikalavimus, esantį lengvai prieinamoje vietoje.
• Atsižvelgiant į dūmų išmetimui

taikomas technines ir saugumo priemones, svarbu laikytis vietinių institucijų nurodytų taisyklių.

ĮSPĖJIMAS! Prieš montuodami garų surinktuvą, nuo jo pašalinkite apsauginę plėvelę.

• Gartraukiui atremti naudokite tik sraigtus ir mažas dalis.

ĮSPĖJIMAS! Jei sraigtai arba tvirtinantys įrenginiai bus montuojami nesilaikant šių nurodymų, elektra gali kelti pavojų.

• Nežiūrėkite į šviesos šaltinius per optinius prietaisus (žiūronus, didinamuosius stiklus...).
• Po trauktuvu nelaikykite patiekalų, kuriuos reikia užpilti spiritiniu gėrimu ir padegti, nes kyla gaisro pavojus.
• Šį įrenginį gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais arba asmenys, kuriems trūksta patirties ir žinių, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su įrenginiu, ir supranta su juo susijusius pavojus. Vaikams žaisti su įrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiųjų negali.
• Vaikus reikia prižiūrėti, kad jie su prietaisu nežaistų.
• Įrenginio neturėtų naudoti asmenys (įskaitant vaikus), kuriems yra pablogėję fiziniai, jutiminiai ar protiniai sugebėjimai

arba trūksta patirties ir žinių, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais įrenginiais elgtis.

Jei viryklės naudojamos, rankomis paliečiamos dalys gali būti karštos.

• Išvalykite ir (arba) pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrėkite paragrafą „Priežiūra ir valymas".
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūšis degimui naudojantys įrenginiai (netaikoma įrenginiams, kurie tik nukreipia orą atgal į patalpą), patalpose turi būti pakankama ventiliacija.
• Ant gaminio arba jo pakuotės esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie įprastų buities atliekų. Prietaisas turi būti perduotas į reikiamą surinkimo punktą, užsiimantį elektros ir elektroninės įrangos perdirbimu. Tinkamai sunaikindami šį gaminį, aplinką ir žmogaus sveikatą apsaugosite nuo galimų neigiamų pasekmių, kurių gali atsirasti dėl netinkamo šio gaminio utilizavimo. Norėdami gauti daugiau informacijos apie šio gaminio utilizavimą, kreipkitės į miesto institucijas, savo buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje prietaisą pirkote.

tuve, kurioje prietaisą pirkote.

2. NAUDOJIMAS

• Garo rinktuvas buvo sukurtas naudoti tik namuose virtuvės kvapams šalinti.
• Rinktuvo niekada nenaudokite kitiems tikslams, kurie nenumatyti instrukcijoje.
• Garo rinktuvui veikiant, po juo niekada nepalikite didelės atviros ugnies.
• Sureguliuokite liepsnos intensyvumą taip, kad liepsna būtų nukreipta į keptuvės apačią, ji negali apimti šonų.
• Naudodami gilią keptuvę, turite būti atidūs: perkaitęs aliejus gali užsiliepsnoti.

3. PRIEŽIŪRA IR VALYMAS

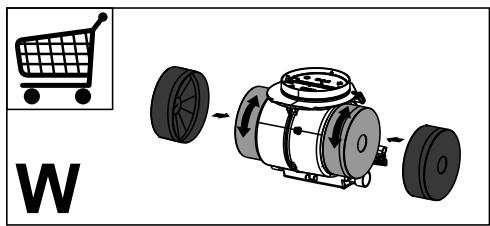

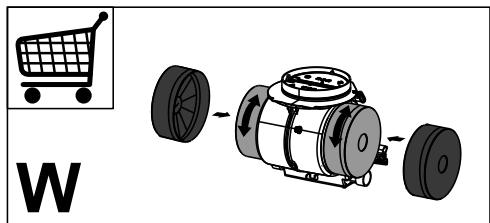

• Aktyvuotos anglies filtras yra neplaunamas ir antrą kartą nenaudojamas, turi būti pakeistas apytiksliai kas 4 darbo mėnesius arba dažniau, jei viryklė ir garo surinktuvas naudojami intensyviai (W).

• Riebalų filtrai turi būti valomi kas 2 darbo mėnesius arba dažniau, jei viryklė ir rinktuvas naudojami labai intensyviai; filtrus galima plauti indaplovėje (Z).

Rinktuvą valykite drėgnu skudurėliu, naudodami neutralų skystą ploviklį.

4. VALYMAS

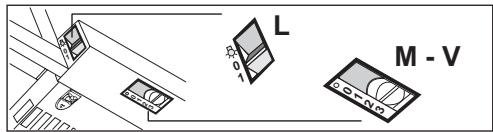

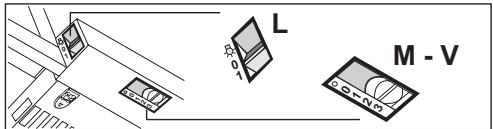

L	Apšvietimas	Jungia ir išjungia apšvietima.
M	Variklis	Jungia ir išjungia gartraukio variklj.
V	Greitis	Nustato gartraukio darbinj greitj:1. Mažas greitis, naudojamas nuolatiniam ir tyliam oro pakeitmui esant nedideliam garu kiekuii.2. Vidutinis greitis, tinkamas daugumai darbo salygu, užtikrina tinkama ventiliu-ojamo oro srauto / triukšmo santkj.3. Maksimalus greitis, naudojamas garams, susikau-pusiems per ilgesnj laiko tarpa, šalinti.

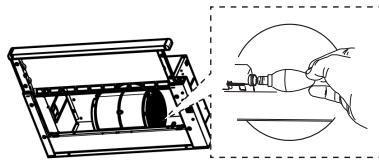

5. APŠVIETIMAS

Lemputé	Galingumas (W)	Lizdas	Itampa (V)	Matmenys (mm)	ILCOS kodas
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100

Svarbu atidžiai perskaityti šią instrukciją prieš įrengiant ir eksploatuojant prietaisą, kad būtų užtikrinta sauga ir teisingas veikimas. Laikykite instrukciją kartu su prietaisu, net jei jį perduodate ar parduodate. Vartotojai turi susipažinti su prietaiso eksploatavimo tvarka ir saugos technika naudojimo metu.
