Tipo di prodotto	Cappa da cucina a isola
Marca	Faber
Modello	CYLINDRA ISOLA GLOSS W
Finitura	Bianco laccato lucido
Larghezza	90 cm (stima)
Altezza minima di installazione	650 mm sopra il piano cottura
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza assorbita totale	Non specificata (lampadina 4 W)
Illuminazione	1 lampadina LED (o a incandescenza) 4 W, attacco E14
Controlli	Interruttori manuali per luce, motore e velocità (3 velocità)
Velocità di aspirazione	3: bassa (silenziosa), media, intensa
Filtro antigrasso	Lavabile (lavastoviglie) – Pulizia ogni 2 mesi
Filtro al carbone	Non lavabile, sostituzione ogni 4 mesi
Diametro del condotto di evacuazione	120 mm minimo
Modalità di funzionamento	Estrazione esterna o ricircolo (con filtro carbone)
Classe di protezione	Classe I (messa a terra richiesta)
Livello sonoro	Non specificato (silenzioso in velocità 1)
Materiale	Acciaio laccato bianco lucido
Peso	Circa 20 kg (stima)
Sicurezza	Distanza minima di sicurezza, installazione da professionista, non flambare sotto la cappa

Domande frequenti - CYLINDRA ISOLA GLOSS W FABER

Qual è l'altezza minima di installazione della cappa CYLINDRA ISOLA GLOSS W?

La distanza di sicurezza minima tra il piano cottura e la cappa è di 650 mm. Se il vostro piano cottura specifica una distanza maggiore, prevale quest'ultima.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie o a mano con un detergente neutro.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone attivo è non lavabile e deve essere sostituito circa ogni 4 mesi, o più frequentemente in caso di uso intensivo.

La cappa può funzionare in modalità ricircolo?

Sì, se è installato un filtro al carbone, la cappa può funzionare in modalità ricircolo (aria reimmessa nell'ambiente). In modalità estrazione, l'aria viene espulsa all'esterno tramite un condotto.

Come regolare la velocità di aspirazione?

Utilizzare il pulsante V (Velocità) per scegliere tra 3 velocità: 1 (silenziosa per vapori leggeri), 2 (media per uso normale) e 3 (massima per forti emissioni).

Cosa fare se la lampadina della cappa non funziona più?

La lampadina è una 4 W, attacco E14, tensione 220-240 V. Sostituirla con una lampadina identica. Scollegare prima l'apparecchio.

Posso usare la cappa durante la cottura a gas?

Sì, ma assicurare una ventilazione adeguata dell'ambiente per evitare che i fumi vengano riaspirati. La pressione negativa non deve superare 0,04 mbar.

È necessario far installare la cappa da un professionista?

Sì, il collegamento elettrico e l'installazione devono essere effettuati da un tecnico competente per garantire sicurezza e conformità.

La cappa è adatta all'uso sopra un piano a induzione?

Sì, è adatta a tutti i tipi di cottura, inclusa l'induzione, a condizione di rispettare la distanza minima di 650 mm.

Come pulire l'esterno della cappa?

Utilizzare un panno umido con un detergente liquido neutro. Evitare prodotti abrasivi che potrebbero graffiare la finitura laccata.

MANUALE UTENTE CYLINDRA ISOLA GLOSS W FABER

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. L'aria non deve essere evacuata attraverso un condotto

utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi, è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento...). - Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio. - Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità

psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile

le ad apparecchi che scaricano unicamente l'aria nel locale).

• Il significato del simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori della cucina. Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

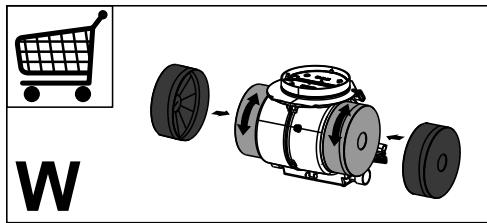

• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

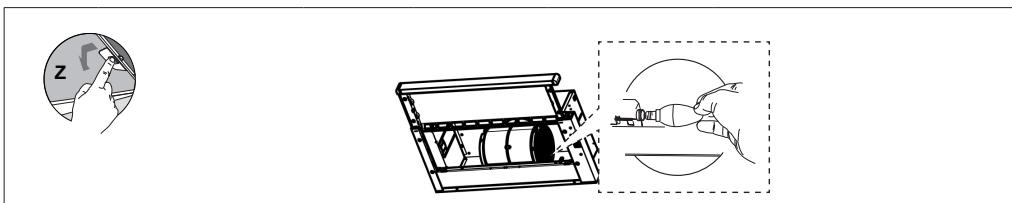

• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

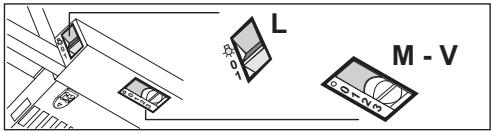

4. COMANDI

L	Luci	Accende e spegne l'Impianto di Illuminazione.
M	Motore	Accende e spegni il motore Aspirazione.
V	Velocità	Determine la velocità di eser-cizio:1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso,in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso,dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massi-me emissioni di vapore di cottura,anche per tempi pro-lungati.

5. ILLUMINAZIONE

Lampada	Assorbimento (W)	Attacco	Voltaggio (V)	Dimensione (mm)	Codice ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
