Typ produktu	Okap kuchenny
Marka	BEKO
Model	HCA92741B
Napięcie zasilania	220-240 V
Montaż	Ścienny
Minimalna wysokość montażu	50 cm (kuchenka gazowa) / 45 cm (kuchenka elektryczna)
Średnica przyłącza	120 mm lub 150 mm
Liczba prędkości	4 (w tym prędkość intensywna)
Rodzaj oświetlenia	LED
Poziomy jasności	5
Filtr tłuszczowy	Metalowy, zmywalny w zmywarce
Filtr węglowy	Opcjonalny, wymiana co 4 miesiące
Alarm filtra tłuszczowego	Tak
Alarm filtra węglowego	Tak (włączony/wyłączony)
Funkcja opóźnionego wyłączenia	Zalecane 15 minut po gotowaniu
Materiał	Stal nierdzewna i szkło
Części zamienne	Dostępne przez 10 lat
Żywotność	10 lat
Bezpieczeństwo	Automatyczne wyłączenie w przypadku przegrzania

Często zadawane pytania - HCA92741B BEKO

Jaka jest minimalna wysokość montażu okapu?

Odległość między dolną powierzchnią okapu a górną powierzchnią płyty grzejnej nie może być mniejsza niż 50 cm dla kuchenki gazowej i 45 cm dla kuchenki elektrycznej.

Jak czyścić filtr tłuszczowy?

Metalowy filtr tłuszczowy należy czyścić co miesiąc. Można go myć ręcznie detergentem bez kwasów lub w zmywarce w niskiej temperaturze na krótkim programie.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co najmniej co 4 miesiące lub po aktywacji alarmu filtra węglowego. Nie czyści się go, wymienia się.

Jak zresetować alarm filtra tłuszczowego?

Gdy dioda LED 1 miga, naciśnij i przytrzymaj przycisk Włącz/Wyłącz przez 3 sekundy, gdy produkt pracuje. Dioda przestanie migać.

Czy mogę używać okapu bez filtra?

Nie, nigdy nie używaj okapu bez filtrów aluminiowych i nie wyjmuj ich podczas pracy, może to spowodować pożar.

Jak włączyć alarm filtra węglowego?

Przy wyłączonym urządzeniu naciśnij i przytrzymaj przyciski 1 i 2 przez 3 sekundy. Diody LED 1, a następnie 1 i 2 zaświecą się, potwierdzając aktywację.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy okap jest podłączony i czy gniazdko działa. Jeśli przewód jest uszkodzony, skontaktuj się z autoryzowanym serwisem w celu wymiany.

Jak ustawić jasność oświetlenia?

Naciśnij i przytrzymaj przycisk oświetlenia (T4) przez ponad sekundę, aby przewinąć 5 poziomów jasności. Zwolnij przycisk na żądanym poziomie.

Jakiej średnicy przewodu wydechowego użyć?

Można użyć przewodu o średnicy 120 mm lub 150 mm. Długość przewodu nie może przekraczać 4 metrów i może zawierać maksymalnie 2 kąty 90°.

Czy mogę samodzielnie zainstalować okap?

Instalacja musi być wykonana przez wykwalifikowanego technika lub uprawnionego elektryka. Nieprawidłowa instalacja może spowodować zagrożenie elektryczne i unieważnić gwarancję.

INSTRUKCJA OBSŁUGI HCA92741B BEKO

2 Dane techniczne urządzenia

Z kominem

Niniejszy produkt jest zgodny z dyrektywą UE RoHS (2011/65/UE). Nie zawiera substancji niebezpiecznych ani zabronionych określonych w dyrektywie.

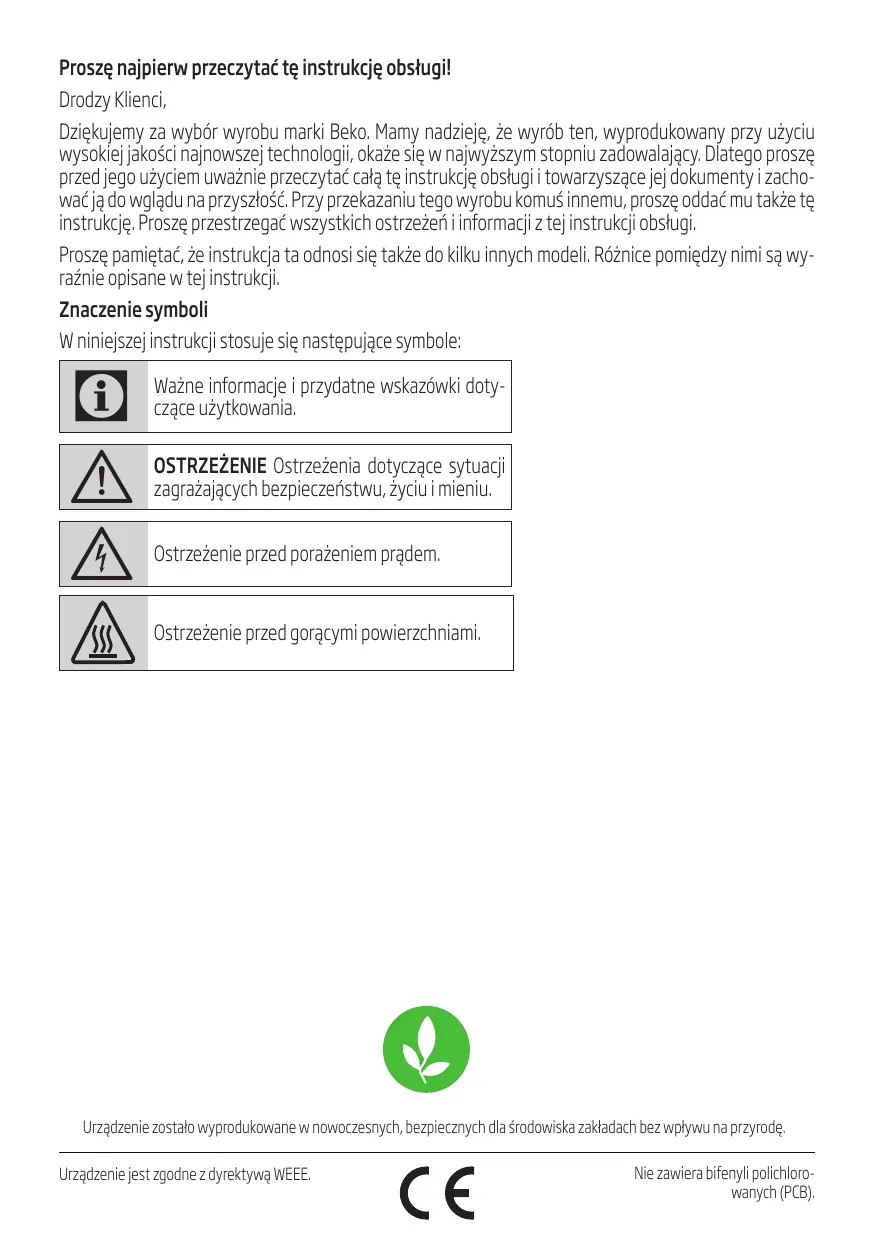

Prosimy najpierw przeczytać tę instrukcję obsługi!

Drodzy Klienci,

Dziękujemy za wybór wyrobu marki Beko. Mamy nadzieję, że wyrób ten, wyprodukowany przy użyciu wysokiej jakości najnowszej technologii, okaże się w najwyższym stopniu zadowalający. Dlatego prosimy o uważne przeczytanie całej tej instrukcji obsługi i towarzyszących jej dokumentów oraz zachowanie ich do wglądu na przyszłość. Przy przekazaniu tego wyrobu komuś innemu, prosimy oddać mu też te instrukcje. Prosimy przestrzegać wszystkich ostrzeżeń i informacji z tej instrukcji obsługi.

Prosimy pamiętać, że instrukcja ta odnosi się także do kilku innych modeli. Różnice pomiędzy nimi są wyraźnie opisane w tej instrukcji.

Znaczenie symboli

W niniejszej instrukcji stosuje się następujące symbole:

Ważne informacje i przydatne wskazówki dotyczące użytkowania.

OSTRZEŻENIE Ostrzeżenia dotyczące sytuacji zagrażających bezpieczeństwu, życiu i mieniu.

Ostrzeżenie przed porażeniem prądem.

Ostrzeżenie przed gorącymi powierzchniami.

Urządzenie zostało wyprodukowane w nowoczesnych, bezpiecznych dla środowiska zakładach bez wpływu na przyrodę.

1 Ważne instrukcje dotyczące

Bezpieczeństwo i ochrona środowiska naturalnego 175-178

1.1 Bezpieczeństwo: Zasady ogólne 175 1.1.1 Bezpieczeństwo: Elektryczność 175 1.1.2 Bezpieczeństwo: Wyrób 176 1.1.3 Bezpieczeństwo: Dzieci 177 1.2 Przeznaczenie 178 1.3 Zgodność z dyrektywą WEEE i pozbywanie się zużytych wyrobów 178 1.4 Informacja o opakowaniu 178

2 Dane techniczne okapu 179

3 Montaż okapu 180-184

3.1. Przyłączenie zasilania elektrycznego 180 3.2. Montaż 180 3.2.1 Przed rozpoczęciem montażu 180 3.2.2 Przygotowanie do montażu okapu na ścianie 182 3.2.3 Montaż przewodu kominowego okapu 183 3.2.4 Montaż okapu na ścianie 184

4 Obsługa okapu 187

4.1 Obsługa 187 4.2 Sterowanie poziomami 187 4.3 Alarm filtra przeciwtłuszczowego 187 4.4 Alarm filtra węglowego 187 4.5 Użytkowanie energooszczędne 187

5 Czyszczenie i konserwacja 188-189

5.1 Czyszczenie 188 5.2 Czyszczenie panelu szklanego 188 5.3 Filtr węglowy (tylko w modelach z filtrowaniem) 188 Okrągły filtr węglowy 188 5.4 Filtr przeciwtłuszczowy 188 5.5 Czyszczenie 189 5.6 Wymiana lamp 189

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska naturalnego

Rozdział ten zawiera instrukcje zachowania bezpieczeństwa, które pomogą chronić się przed zagrożeniem obrażeniami ciała lub szkodami w mieniu. Nieprzestrzeganie tych instrukcji unieważnia udzieloną gwarancję.

1.1 Bezpieczeństwo: Zasady ogólne

• Wszystkie prace montażowe i naprawy należy powierzać Autoryzowanemu Agentowi Serwisowemu. Producent nie odpowiada za szkody, które mogą być spowodowane przez osoby nieupoważnione.
• Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, czuciowej i psychicznej, niedoświadczone i nieznające urządzenia. Należy zawsze mieć na uwadze, aby dzieci nie bawiły się tym urządzeniem.

1.1.1 Bezpieczeństwo: Elektryczność

• Zawsze odłączaj okap od sieci na czas montażu, konserwacji, czyszczenia i napraw.
• Jeśli przewód zasilający jest uszkodzony, jego wymianę należy powierzyć osobie o uznanych kwalifikacjach, personelowi serwisu posprzedażnego lub podobnego (najlepiej elektrykowi) lub osobie wskazanej przez producenta. Napięcie zasilania 220 do 240 woltów.
• W razie awarii okapu nie należy go używać, dopóki nie zostanie naprawiony przez Autoryzowanego Agenta Serwisowego. Zagrożenie porażeniem prądem elektrycznym!
• Nie prowadź przewodu zasilającego w pobliżu kuchenki. Grozi to pożarem od przewodu zasilającego, bo jego izolacja może się stopić.
• Nie wkładaj wtyczki przewodu zasilającego do gniazdka przed zakończeniem montażu okapu.
• Najlepiej działają przewody zewnętrzne nie dłuższe niż 4 m. Mogą się skręcać pod kątem prostym nie więcej niż 2 razy, a ich średnica musi być co najmniej 120 mm.

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska naturalnego

• Przed każdą interwencją wewnątrz okapu wyjmuj wtyczkę z gniazdka.
• Używaj okapu tylko, jeśli jest przyłączony do gniazdka z uziemieniem.

1.1.2 Bezpieczeństwo: Wyrób

• Wylot okapu można przyłączyć do przewodu kominowego o średnicy 120 mm lub 150 mm.
• Nie wolno przyłączać do przewodów kominowych połączonych z kuchenkami, szybów wylotowych, ani przewodów kominowych, w których palą się płomienie. Przestrzegaj urzędowych zasad zrzutu powietrza wylotowego.
• Pomiędzy dolną powierzchnią okapu a górną powierzchnią kuchenki/piecyka powinien być odstęp co najmniej 50 cm od kuchenki gazowej i 45 cm od kuchenki elektrycznej.
• Nie używaj okapu bez filtrów aluminiowych i nie wyjmuj ich, gdy okap działa.
• Nie dotykaj lamp okapu, jeśli palą się przez dłuższy czas. Można poparzyć dłonie taką gorącą lampą.
• Wystrzegaj się obfitych płomieni pod okapem. Grozi to zapaleniem się cząstek na filtrze oleju, co może spowodować pożar. Kuchenkę włączaj dopiero po postawieniu na niej garnków lub patelni. W przeciwnym razie niektóre części okapu mogą się odkształcać w miarę nagrzewania.
• Wyłączaj kuchenkę zanim zdejmiesz z niej garnki i patelnie.
• Wystrzegaj się materiałów łatwopalnych pod okapem.
• Podczas smażenia potraw może zapalić się olej. Dlatego należy uważać na tkaniny i zasłony.
• Nie wolno pozostawiać kuchenki bez nadzoru, gdy smaży się na niej potrawy, bo grozi to zapaleniem się oleju i pożarem.
• Jeśli nie czyści się okapu z określoną częstotliwością, podnosi to zagrożenie pożarem.
• Podczas czyszczenia okapu zachowaj szczególną ostrożność i noś rękawice.

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska naturalnego

• Zalecamy uruchamianie okapu na kilka minut przed rozpoczęciem gotowania, aby nabrać mocy ssania. Dzięki temu, gdy zaczną się opary, ssanie będzie stabilne.
• Nie wyłączaj okapu przez 15 minut po zakończeniu gotowania lub smażenia, aby usunąć z kuchni zapach oparów gotowania. Gdy okap działa, zwłaszcza jeśli działa nad kuchenką gazową, upewnij się, że pomieszczenie to jest wentylowane czystym powietrzem.
• Zwróć uwagę, aby nie przyłączać okapu do przewodów kominowych używanych przez urządzenia nieelektryczne. (Np.: przewód spalinowy grzejnika).
• Właściwa praca okapu równocześnie z innym urządzeniem, które wymaga powietrza, możliwa jest tylko przy niskim ciśnieniu 4 Pa (0,04 mbar), przy którym unika się zwrotnego wchłaniania gazu. Można to osiągnąć tylko przy dopływie powietrza przez odpowiednie otwory (drzwi, okna, otwory wentylacyjne lub inne środki techniczne).

Zwracaj szczególną uwagę na zapewnienie wystarczającego dopływu powietrza. Do tego celu nie wystarczy przewód kominowy, którym dopływa/odpływa powietrze.

1.1.3 Bezpieczeństwo dzieci

• Materiały opakowaniowe są niebezpieczne dla dzieci. Należy trzymać je w bezpiecznym miejscu, poza zasięgiem dzieci.
• Urządzenia elektryczne są niebezpieczne dla dzieci. Trzymaj dzieci z dala od tego okapu. Nie pozwalaj dzieciom bawić się nim.
• Urządzenia tego mogą używać dzieci w wieku 8 lat lub starsze oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, lub osoby bez doświadczenia i wiedzy, pod warunkiem, że są nadzorowane lub zostały poinstruowane na temat bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

1 Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska naturalnego

• OSTRZEŻENIE: Jeśli jest to okap nad kuchnią, jego wystające części mogą się nagrzewać.

1.2 Przeznaczenie

• Urządzenie to przeznaczone jest do użytku domowego. Nie nadaje się do zastosowań komercyjnych. Nie należy go używać niezgodnie z przeznaczeniem.
• Producent nie ponosi odpowiedzialności za szkody spowodowane niewłaściwym użytkowaniem lub transportem.
• Okres użytkowalności tego okapu wynosi 10 lat. Jest to okres, w którym do nabycia będą części zamienne do utrzymania prawidłowego działania okapu.
• OSTRZEŻENIE: Zaniedbanie przykręcenia śrub zgodnie ze wskazaniami w tej instrukcji może zagrozić porażeniem elektrycznym.

1.3 Zgodność z dyrektywą WEEE i pozbywanie się zużytych wyrobów

Ten wyrób jest zgodny z dyrektywą WEEE Unii Europejskiej (2012/19/UE). Oznaczono go symbolem klasyfikacyjnym dla zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Ten wyrób wykonano z części i materiałów wysokiej jakości, które mogą być odzyskane i użyte jako surowce wtórne. Po zakończeniu użytkowania nie należy pozbywać się go razem z innymi odpadkami domowymi. Należy przekazać go do punktu zbiórki urządzeń elektrycznych i elektronicznych na surowce wtórne. Gdzie jest najbliższy taki punkt zbiórki, można dowiedzieć się od władz miejscowych.

Zgodność z dyrektywą RoHS:

Ten wyrób jest zgodny z dyrektywą RoHS Unii Europejskiej (2011/65/UE). Nie zawiera wskazanych w tej dyrektywie materiałów szkodliwych i zakazanych.

1.4 Informacja o opakowaniu

Opakowanie tego wyrobu wykonano z materiałów nadających się do recyklingu, zgodnie z naszym ustawodawstwem krajowym. Nie wyrzucaj materiałów opakowaniowych do śmieci wraz z innymi odpadkami domowymi. Oddaj je w jednym z wyznaczonych przez władze lokalne punktów zbiórki materiałów opakowaniowych.

2 Dane techniczne okapu

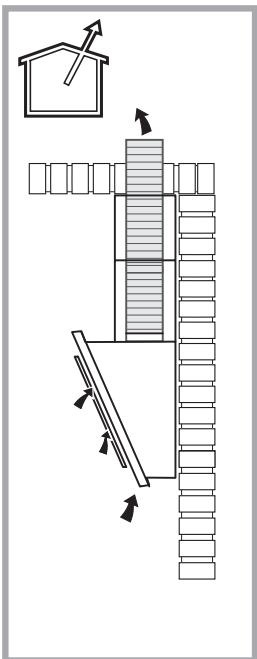

Użytkowanie z przewodem kominowym

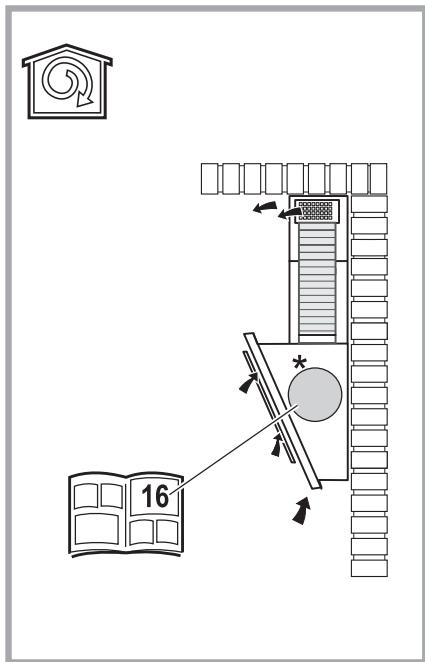

Użytkowanie z filtrem węglowym

Wartości oznaczone na okapie i podane w innych dokumentach wraz z nim dostarczonych uzyskano w warunkach laboratoryjnych, według stosownych norm. Wartości te mogą różnić się w zależności od warunków eksploatacji oraz otoczenia okapu.

W sprawie montażu okapu proszę skontaktować się z najbliższym autoryzowanym serwisem.

*Przygotowanie i instalacja elektryczna dla okapu jest obowiązkiem klienta.

OSTRZEŻENIE: Po zamontowaniu okapu i przewodu kominowego zdejmij z nich folię ochronną (jeśli jest).

Pomiędzy dolną powierzchnią okapu a górną powierzchnią płyt kuchennych powinien być odstęp co najmniej 50 cm od kuchenki gazowej i 45 cm od kuchenki elektrycznej.

Wykonanie połączeń elektrycznych zleć wykwalifikowanemu elektrykowi.

Zamontuj okap tak, aby po montażu łatwo było sięgnąć do zasilania (wtyczka, gniazdko).

Wymiary w milimetrach.

3.1. Przyłączenie zasilania elektrycznego

• Parametry zasilania sieciowego powinny być zgodne z wartościami znamionowymi podanymi na tabliczce znamionowej znajdującej się wewnątrz okapu. Przyłącz okap do gniazdka, zgodnie z obowiązującymi przepisami, za pomocą wtyczki i umieść ją w dostępnym miejscu. Po instalacji, jeśli urządzenie nie ma wtyczki (bezpośrednie przyłączenie do zasilania sieciowego) lub wtyczka jest niedostępna, zastosuj zgodny z wymaganiami norm przyłącznik dwubiegunowy, który umożliwi odłączenie wtyczki głównej w warunkach przyłączenia przewodowego kategorii III.

OSTRZEŻENIE: Przed ponownym przyłączeniem okapu do sieci zasilającej i sprawdzeniem, czy działa poprawnie, upewnij się, że przewód zasilający jest prawidłowo przyłączony.

• Okap wyposażony jest w specjalny przewód zasilający. W razie jego uszkodzenia skontaktuj się z autoryzowanym agentem serwisowym.

3.2. Montaż

3.2.1 Przed rozpoczęciem montażu:

• Upewnij się, że okap zmieści się w miejscu montażu.
• Wyjmij filtr z węglem aktywnym (*), jeśli został dostarczony (patrz również odnośny rozdział). Filtr/filtry montuje się tylko, jeśli chce się używać okapu wraz z filtracją.
• Sprawdź, czy wraz z okapem dostarczono jakieś inne przedmioty (np. pakiet śrub ( ), kartę gwarancyjną ( ) itp.), a jeśli tak, wyjmij je i odłóż w inne miejsce.
• Jeśli to możliwe, wysuń wolnostojącą lub zabudowaną płytę kuchenną i odsuń ją na bok, aby łatwo dotrzeć do ściany z tyłu / sufitu. Jeśli nie jest to możliwe, przykryj płytę kuchenną, kuchenkę lub piekarnik grubym materiałem ochronnym, aby zabezpieczyć je przed uszkodzeniem i zabrudzeniem. Wybierz płaską powierzchnię, która przyda się przy montowaniu okapu. Przykryj ją ściereczką dla ochrony i umieść na niej wszystkie części okapu w opakowaniu i ich osprzęt.
• Poza tym sprawdź, czy w miejscu montażu okapu jest gniazdko (w miejscu dostępnym po zamontowaniu okapu), a także, czy można wyprowadzić połączenie okapu na zewnątrz (tylko dla modeli z zasysaniem powietrza z zewnątrz).

3 Montaż okapu

• Zakończ wszystkie niezbędne działania operacyjne związane ze ścianą (np. wtyczkę przewodu zasilającego do gniazdka i otwarcie otworu do węża spustowego).

Istnieje wiele różnych kołków rozporowych do mocowania okapu na ścianach/sufitach różnych typów. Dobór kołków do materiału ściany/sufitu powinien dodatkowo potwierdzić wykwalifikowany technik. Ściana/sufit powinny moc utrzymać okap. Nie montuje się okapu do płytek ceramicznych, tynków, ani powierzchni silikonowych. Montuje się go wyłącznie do muru.

Jeśli w podstawie, bocznej ściance lub meblu, upewnij się, że jest dość miejsca do montażu okapu, i jest dostęp do panelu sterowania.

3.2.2 Przygotowanie do montażu okapu na ścianie

Poniżej podano informacje potrzebne do przygotowania. Zmierz miejsce montażu okapu.

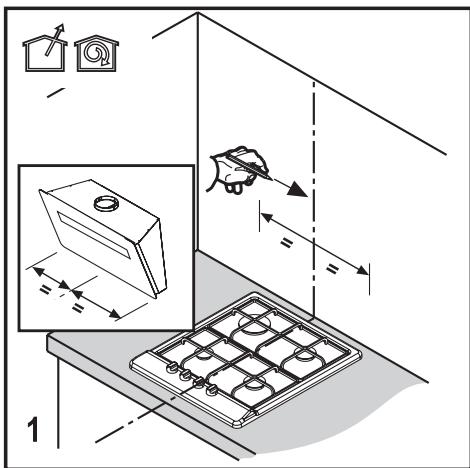

1. Zaznacz powierzchnię, na której powiesisz szablon instalacyjny. (Rys.1)

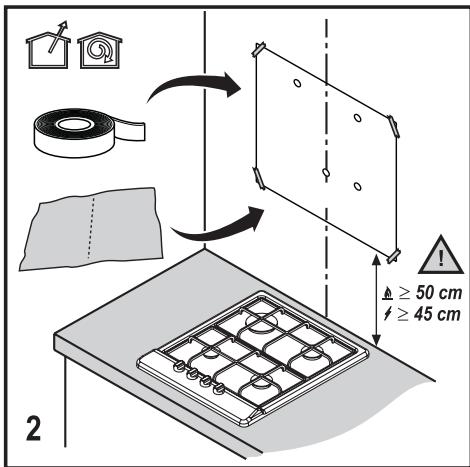

1. Przyłóż szablon instalacyjny w miejscu okapu. (Rys. 2)

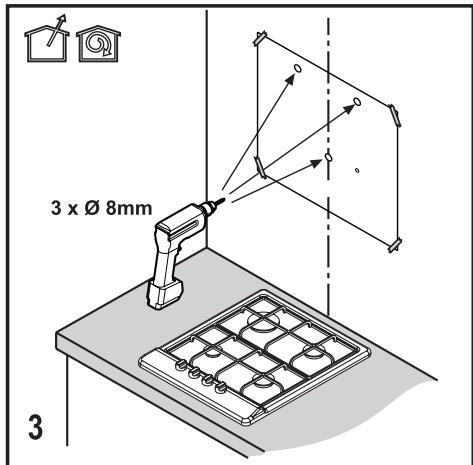

1. W wyznaczonych punktach wywierć otwory wiertłem 08 mm (Rys. 3)

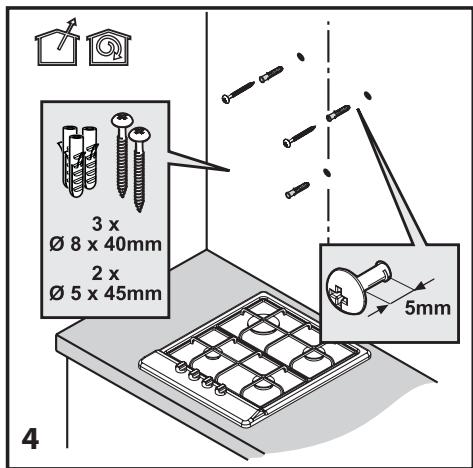

1. W wywiercone otwory wbij młotkiem 3 kołki rozporowe 08x40 mm. W kołki te wkręć dwie śruby z haczykiem 05x45 mm. Zachowaj odstęp 5 mm pomiędzy łbem śruby a ścianą. (Rys. 4)

3 Montaż Okapu

3.2.3 Montaż przy przewodzie kominowym okapu

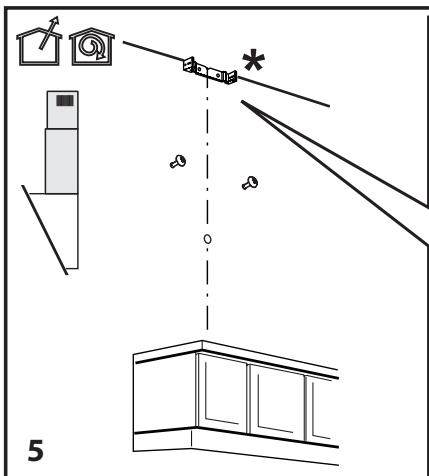

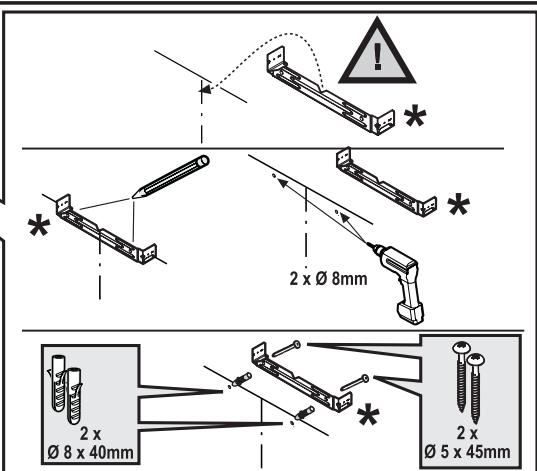

W wyznaczonych punktach wywierć otwory wiertłem 08 mm do przytwierdzenia płyty złącza przy przewodzie kominowym. W wywiercone otwory wbij młotkiem 2 kołki rozporowe 8x40 mm. W kołki te wkręć 2 śruby z haczykiem 05x45 mm. (Rys.5)

3 Montaż Okapu

3.2.4 Montażu okapu na ścianie

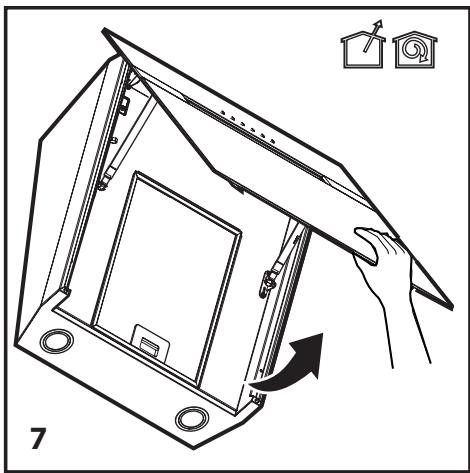

1. Zdejmij przedni panel, aby przytwierdzić okap do ściany. (Rys.7)

1. Wyjmij filtry. (Rys. 8)

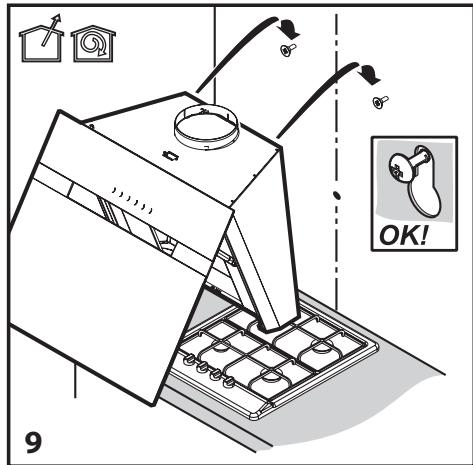

1. Ustaw okap tak, aby śruby pokrywały się z łbami śrub. (Rys. 9)

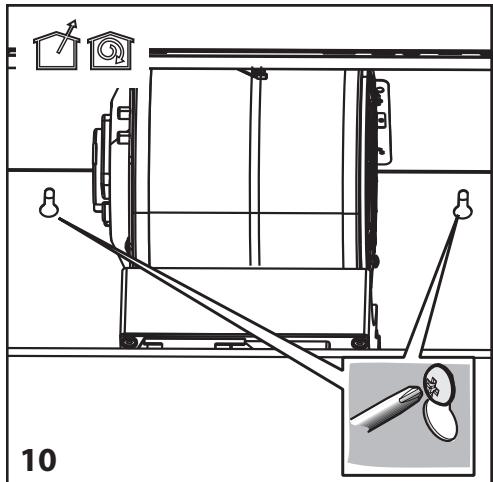

1. Dokręć śruby, aby przymocować okap. (Rys. 10)

3 Montaż Okapu

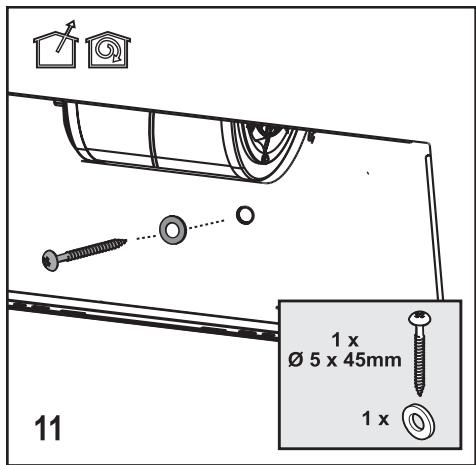

1. Aby przymocować okap, użyj podkładek i dokręć go śrubami 0x45. (Rys. 11)

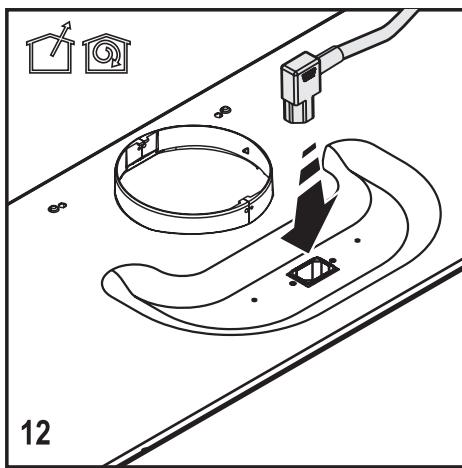

1. Wsadź wtyczkę przewodu zasilającego do gniazdka. Użyj śrub 03.5x9.5, aby przymocować przewód. (Rys. 12)

3 Montaż Okapu

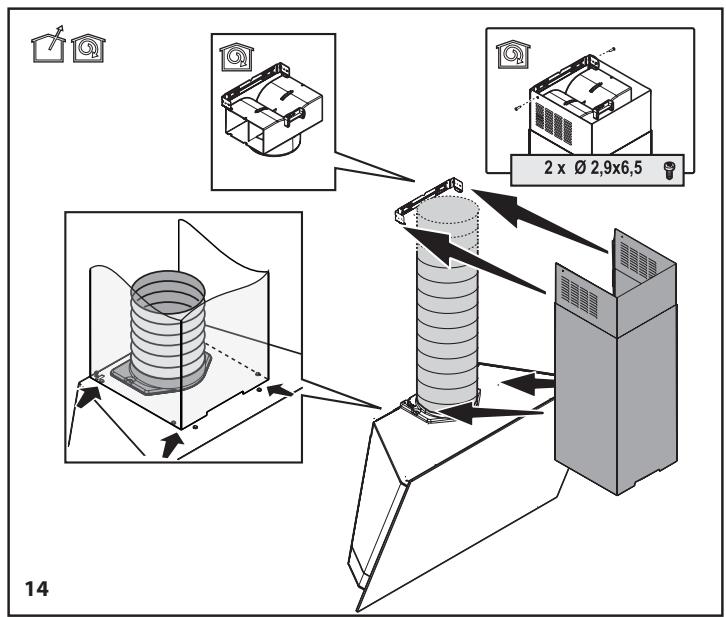

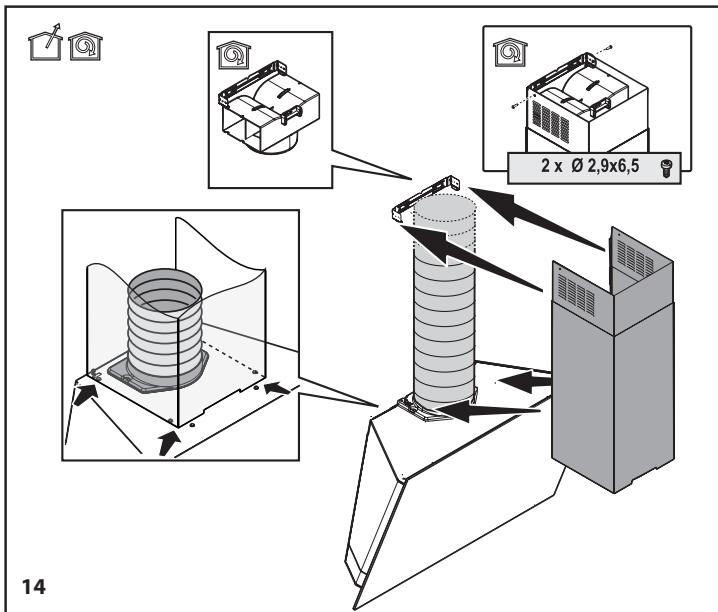

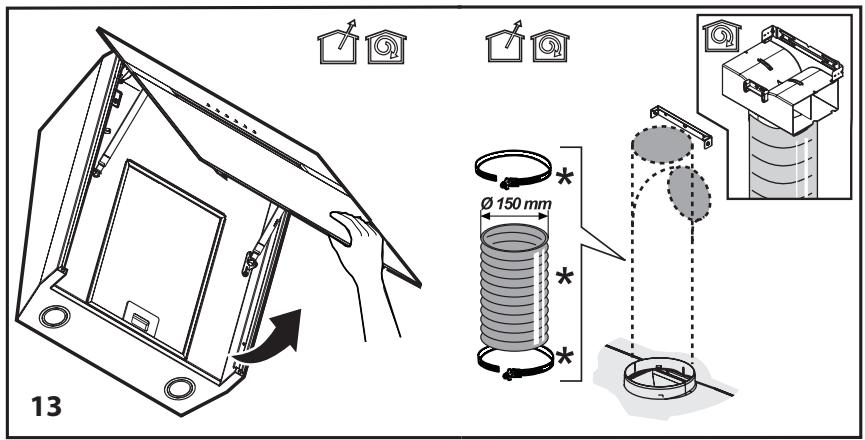

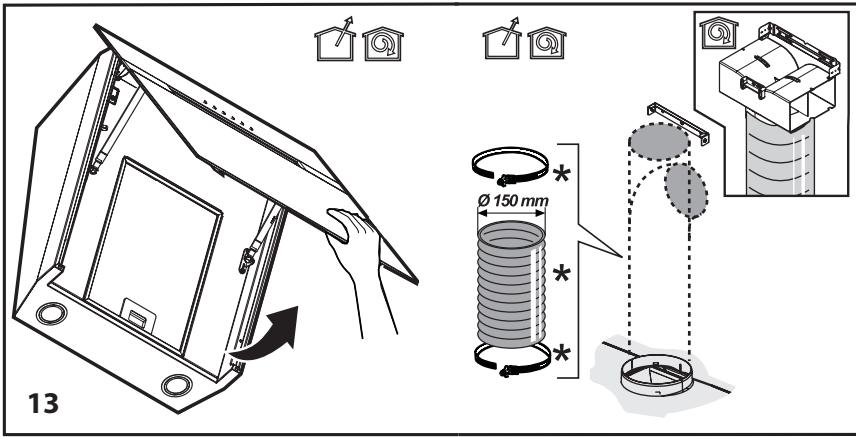

1. Umieść złącze przewodu kominowego tak, jak na rysunkach. (Rys. 13, 14)

4.1 Obsługa

• Jeśli w kuchni tworzą się nadmierne opary, użyj ssania z dużą mocą. Zaleca się, aby urządzenie ssące okapu kuchennego włączać na 5 minut przed rozpoczęciem gotowania i pozostawić włączone przez 15 minut po jego zakończeniu.

4.2 Sterowanie poziomami

T1. Przycisk On/Off (Za/Wył). Jeśli okap jest wyłączony (OFF), przycisk ten włącza go. Jeśli okap działa z jakąkolwiek prędkością, wyłącza go (OFF). T2. Włącza poziomy prędkości 1, 2 i 3.

Włącza poziom prędkości 1. Zapala diodę LED 1.

Włącza poziom prędkości 2. Zapala diodę LED 2.

Włącza poziom prędkości 3. Zapala diodę LED 3.

T3. Włącza poziom prędkości 4 na 5 minut. Gdy okap pracuje przy jakimkolwiek poziomie prędkości (1, 2, 3), jeśli przycisk ten jest wciśnięty, wówczas odpowiadająca aktualnej prędkości dioda LED pali się stale, a dioda LED poziomu prędkości 4 będzie migać. Po upływie 5 minut dioda LED poziomu prędkości 4 i tryb maksymalnej prędkości okapu wyłączają się (OFF). Jeśli po upływie 5 minut naciśnie się przycisk stopnia prędkości 4, wyłączy tryb maksymalnej prędkości okapu. T1. Przycisk On/Off (Za/Wył) lampy. Krótkie naciśnięcie tego przycisku włącza/wyłącza lampę. Naciśnięcie i przytrzymanie tego przycisku na dłużej niż 1 sekunda wybiera się jeden z 5 poziomów jasności lampy.

4.3 Alarm filtra przeciwtłuszczowego

Miganie diody LED 1 ostrzega użytkownika o potrzebie oczyszczenia filtra metalowego. Alarm ten oznacza, że należy oczyścić filtr. Aby wyłączyć to ostrzeżenie, przytrzymaj przycisk ON/OFF (ZAL./WYL.), gdy okap pracuje. Dioda LED 1 przestanie migać.

4.4 Alarm filtra węglowego

Okap dostarczany jest z wyłączonym alarmem filtra węglowego. Naciśnij i przytrzymaj przyciski 1 i 2, aby włączyć ostrzeżenie o potrzebie czyszczenia filtra węglowego, podczas gdy okap jest wyłączony (OFF). Najpierw zapali się dioda LED 1, potem także LED 2, co oznacza, że ostrzeżenie zostało włączone. Naciśnij i przytrzymaj przyciski 1 i 2, aby wyłączyć to ostrzeżenie, podczas gdy okap jest wyłączony (OFF). Najpierw zapalą się diody LED 1 i LED 2, a potem tylko LED 1, co oznacza, że ostrzeżenie zostało wyłączone.

Miganie diody LED 2 ostrzega użytkownika o potrzebie oczyszczenia filtra węglowego. Naciśnij i przytrzymaj przez 3 sekundy przycisk ON/OFF (ZAL./WYL.), aby wyłączyć to ostrzeżenie, gdy okap pracuje.

Jeśli jednocześnie włączą się ostrzeżenia obu filtrów, metalowego i węglowego, trzeba je wyłączyć oddzielnie.

4.5 Użytkowanie energooszczędne:

• Podczas pracy okapu, aby uniknąć niepotrzebnego zużycia energii, reguluj poziom prędkości.
• Stosuj niską prędkość w normalnych warunkach (1-2), a wysoką (3-4), kiedy zapachy i opary są nasilone.
• Lampy na okapie służą do oświetlenia kuchenki. Wykorzystywanie ich do oświetlenia otoczenia / kuchni powoduje niepotrzebne zużycie energii oraz niedostateczne oświetlenie.

5.1 Czyszczenie

• Przed czyszczeniem i konserwacją należy wyjąć wtyczkę z gniazdka sieciowego lub wyłączyć główny wyłącznik albo odkręcić / wyłączyć bezpiecznik w obwodzie zasilania okapu.
• Okap należy czyścić regularnie (przynajmniej równie często, co filtr przeciwtłuszczowy) wewnątrz i na zewnątrz.
• Okap czyści się czystą ściereczką zwilżoną w ciepłej wodzie z dodatkiem obojętnego detergentu w płynie.
• Nie używać szorstkich środków czyszczących. NIE UŻYWAJ ALKOHOLU!

OSTRZEŻENIE: Niestosowanie się do podstawowych zaleceń dotyczących czyszczenia okapu i wymiany filtrów może spowodować pożar.

Z tego powodu zaleca się przestrzeganie wymienionych wskazówek. - Producent nie ponosi odpowiedzialności za uszkodzenia silnika i szkody od ognia spowodowane niewłaściwą konserwacją lub nieprzestrzeganiem powyższych zaleceń bezpieczeństwa.

5.2 Czyszczenie panelu szklanego

• Powierzchnie panelu szklanego i ssania należy czyścić równie często, co filtry przeciwtłuszczowe. Czyści się je wilgotną ściereczką i obojętnym detergentem.
• Unikać stosowania szorstkich środków czyszczących. DO CZYSZCZENIA NIE UŻYWAJ ALKOHOLU!

5.3 Filtr węglowy (tylko w modelach z filtrowaniem)

• Po dłuższym okresie użytkowania filtr węglowy może się zapełnić, w zależności od rodzaju gotowania i tego, czy regularnie czyści się filtr olejowy.
• W każdym razie kasetę z filtrem należy wymieniać co najmniej raz na cztery miesiące (lub gdy do wymiany filtra wzywa wskaźnik zapełnienia, jeśli jest w danym modelu). (Rys. 16)
• Filtru węglowego nie myć i nie używać ponownie.

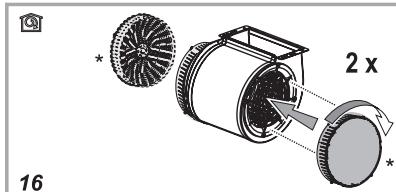

Okrągły filtr węglowy

• Umieść jeden filtr obok klatek ochronnych silnika, a następnie obróć tę część w kierunku ruchu wskazówek zegara.
• Aby wyjąć tę część, obróć ją w kierunku przeciwnym do ruchu wskazówek zegara.

5.4 Filtr przeciwtłuszczowy

Zatrzymuje cząsteczki tłuszczu pochodzące od gotowania. - Filtr przeciwtłuszczowy należy czyścić co miesiąc (lub jeśli wskaźnik zapełnienia filtra - jeśli jest w danym modelu - wskazuje, że już czas), myjąc go ręcznie bezkwasowym detergentem lub w zmywarce w niskiej temperaturze i przy użyciu krótkiego programu. - Przy myciu w zmywarce, kolor filtra przeciwtłuszczowego może nieco blaknąć, ale to nie wpływa na jego skuteczność.

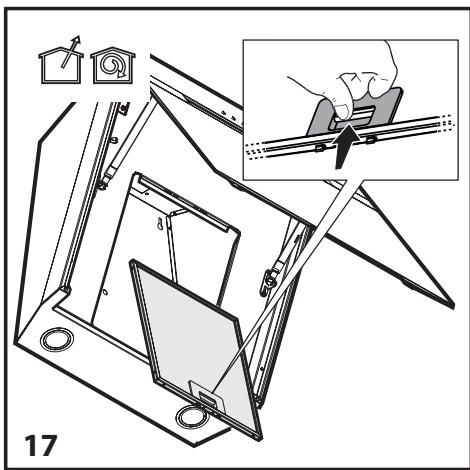

• Aby wyjąć filtr przeciwtłuszczowy, pociągnij dźwignię zwalniającą sprężynę. (Rys. 17)

5.5 Czyszczenie

• Przede wszystkim nie zaniedbuj czyszczenia okapu zaraz po smażeniu.
• Okap z zewnątrz czyści się miękką ściereczką nasączoną płynnym detergentem.
• Do czyszczenia nie należy używać materiałów szorstkich ani ciernych.
• Można używać dostępnych w handlu środków czyszczących uporczywy tłusty brud itp., stosując się do ostrzeżeń na ich opakowaniu. Aby nie zarysować szczotkowanej stali korpusu, wycieraj go w kierunku zgodnym z ruchem szczotki.
• Aby zachować stan powierzchni okapu, nie używaj środków zawierających kwas solny, wybielacze, ani proszki ścierne. Używaj ściereczki nawilżonej wodą z mydłem lub specjalnego sprayu do czyszczenia powierzchni ze stali nierdzewnej. Usuń z okapu folię ochronną.

Ostrzeżenia: Jeśli nie postępujesz zgodnie z instrukcjami czyszczenia i wymiany filtrów w okapie, może to spowodować pożar.

Jeśli trzeba okap przewieźć:

Zachowaj oryginalne opakowanie. Zachowaj je zgodnie z podanymi na nim oznaczeniami transportowymi.

Jeśli nie masz oryginalnego opakowania:

• Nie stawiaj żadnych przedmiotów na okapie.
• Zabezpiecz powierzchnię zewnętrzną przed uderzeniami.
• Tak opakuj okap, żeby się nie uszkodził w transporcie.

5.6 Wymiana lamp

OSTRZEŻENIE: Przed dotknięciem żarówki lampy upewnij się, że już ostygła.

W celu wymiany lampy skontaktuj się z autoryzowanym agentem serwisowym.

Uwaga na gorące powierzchnie.

1. Podłączenie komina wykonaj zgodnie z rysunkami.

(Rys. 13, 14)

4.1 Eksploatacja

• Jeśli w kuchni powstaje nadmierna ilość oparów, użyj wysokiej mocy ssania. Zaleca się włączyć odciąganie na 5 minut przed rozpoczęciem gotowania i pozostawić na 15 minut po zakończeniu gotowania.

Uwaga: W przypadku nieprzestrzegania instrukcji czyszczenia i wymiany filtrów w okapie może dojść do pożaru.
