Typ produktu	Odsávač pár
Značka	BEKO
Model	HCA92741B
Napájacie napätie	220-240 V
Inštalácia	Nástenná
Minimálna výška inštalácie	50 cm (plynový sporák) / 45 cm (elektrický sporák)
Priemer pripojenia	120 mm alebo 150 mm
Počet rýchlostí	4 (vrátane intenzívnej rýchlosti)
Typ osvetlenia	LED
Úrovne jasu	5
Tukový filter	Kovový, umývateľný v umývačke riadu
Uhlíkový filter	Voliteľný, výmena každé 4 mesiace
Alarm tukového filtra	Áno
Alarm uhlíkového filtra	Áno (aktivovaný/deaktivovaný)
Funkcia oneskoreného vypnutia	Odporúča sa 15 min po varení
Materiál	Nehrdzavejúca oceľ a sklo
Náhradné diely	Dostupné počas 10 rokov
Životnosť	10 rokov
Bezpečnosť	Automatické vypnutie pri prehriatí

Často kladené otázky - HCA92741B BEKO

Aká je minimálna výška inštalácie odsávača?

Vzdialenosť medzi spodnou plochou odsávača a hornou plochou varnej dosky nesmie byť menšia ako 50 cm pri plynovom varení a 45 cm pri elektrickom varení.

Ako čistiť tukový filter?

Kovový tukový filter je potrebné čistiť každý mesiac. Môžete ho umyť ručne s neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote na krátky program.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť minimálne každé 4 mesiace alebo keď sa aktivuje alarm uhlíkového filtra. Nečistí sa, ale vymieňa.

Ako resetovať alarm tukového filtra?

Keď bliká LED 1, stlačte a podržte tlačidlo Zap./Vyp. na 3 sekundy počas prevádzky produktu. LED prestane blikať.

Môžem používať odsávač bez filtra?

Nie, nikdy nepoužívajte odsávač bez hliníkových filtrov a počas prevádzky ich neodstraňujte, mohlo by dôjsť k požiaru.

Ako aktivovať alarm uhlíkového filtra?

Pri vypnutom zariadení stlačte a podržte tlačidlá 1 a 2 na 3 sekundy. LED 1, potom 1 a 2 sa rozsvietia na potvrdenie aktivácie.

Čo robiť, ak sa odsávač nezapne?

Najskôr skontrolujte, či je odsávač zapojený a či zásuvka funguje. Ak je kábel poškodený, kontaktujte autorizovaný servis pre výmenu.

Ako nastaviť jas osvetlenia?

Stlačte a podržte tlačidlo osvetlenia (T4) na viac než jednu sekundu na prechod cez 5 úrovní jasu. Uvoľnite tlačidlo na požadovanej úrovni.

Aký priemer odvzdušňovacieho potrubia použiť?

Môžete použiť potrubie s priemerom 120 mm alebo 150 mm. Potrubie nesmie byť dlhšie ako 4 metre a môže obsahovať maximálne 2 uhly 90°.

Môžem si odsávač nainštalovať sám?

Inštaláciu musí vykonať kvalifikovaný technik alebo autorizovaný elektrikár. Nesprávna inštalácia môže viesť k elektrickým rizikám a strate záruky.

NÁVOD NA OBSLUHU HCA92741B BEKO

1. Označte miesto, kde bude vykonaná montáž. (Obr. 1)

Najskôr si prečítajte tento používateľský manuál!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali výrobok značky Beko. Dúfame, že dosiahnete čo najlepšie výsledky so svojím výrobkom, ktorý bol vyrobený s vysokou kvalitou a najmodernejšou technológiou. Z tohto dôvodu si pred použitím výrobku pozorne prečítajte celý tento používateľský manuál a všetky ostatné sprievodné dokumenty a uschovajte ich pre budúcu referenciu. Ak výrobok odovzdáte niekomu inému, dajte mu aj používateľský manuál. Dodržiavajte všetky varovania a informácie v používateľskom manuáli.

Nezabudnite, že tento používateľský manuál sa vzťahuje aj na niekoľko ďalších modelov. Manuál bude poukazovať na rozdiely medzi modelmi.

Význam symbolov

V rôznych častiach tohto návodu na použitie sú použité nasledujúce symboly:

Dôležité informácie o užitočných tipoch na použitie.

VAROVANIE: Upozornenie na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

Varovanie pred zásahom elektrickým prúdom.

Tento výrobok bol vyrobený v ekologicky šetrných a moderných zariadeniach bez poškodenia prírody.

1 Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia 229-232

4 Prevádzka spotrebiča 240

4.1 Prevádzka 240 4.2 Ovládanie úrovní 240 4.3 Alarm - mastnota na filtri 240 4.4 Alarm - filter s aktívnym uhlím 240 4.5 Úsporné používanie: 240

5 Čistenie a údržba 241-242

5.1 Čistenie 241 5.2 Čistenie skleneného panelu 241 5.3 Filter s aktívnym uhlím (iba modely s filtrom) 241 Kruhový filter s aktívnym uhlím 241 5.4 Filter mastnoty 241 5.5 Čistenie 242 5.6 Výmena žiariviek 242

1 Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

Táto časť obsahuje bezpečnostné pokyny, ktoré vám pomôžu ochrániť vás pred rizikom fyzického zranenia alebo škody na majetku. Nedodržanie týchto pokynov zruší platnosť záruky.

• Inštalačné a opravárenské úkony vždy zverte do rúk autorizovaného servisného technika. Výrobca nenesie zodpovednosť za škody, ktoré môžu spôsobiť ním neautorizované osoby.
• Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, vnemovými a duševnými schopnosťami, prípadne nedostatkom skúseností alebo znalostí. Na deti je potrebné dohliadať, aby sa nehrali so spotrebičom.

• Počas inštalácie, údržby, čistenia a opravy vždy odpojte výrobok od siete.
• Ak je napájací kábel chybný, musí byť vymenený kvalifikovanou osobou certifikovanou výrobcom, popredajným servisom a pod. (najlepšie elektrikárom) alebo osobou určenou dovozcom.
• Prevádzkové napätie je 220 až 240 V.
• Ak dôjde k poruche spotrebiča, nesmie sa prevádzkovať, kým sa nepodrobí oprave autorizovaným servisným technikom. Hrozí riziko zásahu elektrickým prúdom!
• Napájacie káble veďte v blízkosti varných platní. V opačnom prípade môže dôjsť k požiaru, pretože napájací kábel sa ľahko roztaví.
• Digestor nikdy nezapájajte, kým inštalácia nie je dokončená.
• zahnutia a jeho priemer musí byť min. Ø120 mm. Ak sa má dosiahnuť optimálny výkon, externý vodič nesmie byť dlhší ako 4 m, nesmie obsahovať viac ako 2 kolné (90°)
• Spotrebič odpojte od napájania pred akoukoľvek prácou na vnútorných súčiastkach spotrebiča.
• Spotrebič zapájajte iba do uzemnenej zásuvky.

1 Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

• Na pripojenie digestora k vetraciemu kanálu použite potrubie s priemerom 120 mm alebo 150 mm. Výrobok nepripájajte k vetracím kanálom, ku ktorým sú pripojené sporáky, vývodným šachtám ani vetracím kanálom so vzostupným plameňom. Dodržiavajte pravidlá, ktoré ustanovili miestne orgány pre výtlak odvádzaného vzduchu. Vzdialenosť medzi spodnou plochou digestora a hornou plochou sporáka / rúry by nemala byť menšia ako 50 cm v prípade plynových horákov a 45 cm v prípade elektrických platničiek.
• Digestor neprevádzkujte bez hliníkových filtrov a filtre nevyberajte počas prevádzky.
• Nikdy sa nedotýkajte svetiel digestora po dlhodobom použití. Horúce žiarovky vám môžu popáliť ruku. Dávajte pozor, aby pod produktom nevznikol silný plameň. V opačnom prípade sa čiastočky v olejovom filtri môžu vznietiť a spôsobiť požiar.
• Varné platne zapínajte až po tom, ako na ne položíte hrnce alebo panvice. V opačnom prípade môže stúpajúce teplo poškodiť určité súčasti produktu. Pred odstránením hrncov alebo panvíc vypnite varné platne.
• Pod digestor neumiestňujte horľavé materiály.
• Počas smaženia jedla sa olej môže vznietiť. Preto si dávajte pozor na odevy a záclony.
• Počas smaženia jedla nikdy nenechávajte sporák bez dozoru; v opačnom prípade vriaci olej môže spôsobiť požiar.
• Ak sa digestor nečistí v špecifikovaných intervaloch, hrozí riziko požiaru.
• Pri čistení digestora si dávajte veľký pozor a na ruky si nasaďte rukavice.
• Odporúčame vám spotrebič ponechať v činnosti pár minút pred začatím varenia, aby sa zvýšil sací výkon. Tým sa dosiahne kontinuálny a stabilný sací výkon na zachytávanie stúpajúcich pár.

1 Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

• Digestor ponechajte v činnosti 15 minút po skončení varenia alebo smaženia, aby ste kuchyňu zbavili zápachu. Keď sa digestor používa v kombinácii s plynovými varičmi, uistite sa, že priestor sa vetrá čerstvým vzduchom. Dávajte pozor, aby ste spotrebič nepripájali k vetracím kanálom používaným zariadeniami inými ako elektrickej povahy. (Príklad: vetrací kanál ohrievača).
• Súčasný a hladký prevádzku digestora a ďalšieho zariadenia, ktoré využíva vzduch, je možné iba ak je dosiahnutá nízkeho tlaku 4 Pa (0.04 mbar) a tak sa zabráni opätovnému vstrebaniu plynu. Toho možno dosiahnuť iba pomocou vzduchu vychádzajúceho z nezakrytých otvorov (dvere, okno, vetracie otvory alebo iné technické prostriedky). Veľkú starostlivosť venujte zabezpečeniu dostatočného prietoku vzduchu. K tomuto účelu nestačí prieduch, ktorý poskytuje prienik / východ vzduchu.

• Baliace materiály sú pre deti nebezpečné. Baliace materiály uschovajte na bezpečnom mieste mimo dosahu detí.
• Elektrické spotrebiče sú pre deti nebezpečné. Deti držte v bezpečnej vzdialenosti od produktu. Nedovoľte deťom hrať sa so spotrebičom.
• Tento spotrebič môžu používať deti staršie ako 8 rokov a ľudia s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo ktoré nemajú dostatočné vedomosti a skúsenosti, pokiaľ na ne a bezpečné použitie produktu dohliada osoba alebo ak sú poučení o rizikách spojených s použitím produktu. Deti sa nesmú hrať so spotrebičom.
• UPOZORNENIE: Dostupné časti sa môžu rozohriať pri použití s vriacim zariadením.

1.2 Určené použitie

• Tento spotrebič je určený na použitie v domácnosti. Nie je vhodný na komerčné použitie a nesmie sa používať nad rámec určeného použitia.

1 Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

Výrobca nebude niesť zodpovednosť za žiadne škody spôsobené nevhodným používaním alebo manipuláciou. - Prevádzková životnosť spotrebiča je 10 rokov. Toto je aj obdobie nevyhnutnej dostupnosti náhradných dielov na zabezpečenie funkčnosti produktu. VAROVANIE: Nevykonanie opravy skrutiek v súlade s pokynmi uvedenými v návode môže viesť k úrazu elektrickým prúdom.

1.3 Súlad s nariadením WEEE a likvidácia vyradeného produktu

Tento produkt sa vyrobil z vysokokvalitných dielov a materiálov, ktoré sa dajú opätovne použiť a sú vhodné pre recykláciu. Produkt na konci životnosti nevyhadzujte do bežného domáceho odpadu. Odvezte ho do zberného miesta pre recykláciu elektrických a elektronických zariadení. Umiestnenie najbližšieho zberného miesta vám oznámia miestne úrady.

Dodržiavanie smernice RoHS:

Produkt, ktorý ste zakúpili, spĺňa smernicu EU RoHS (2011/65/EU). Neobsahuje škodlivé ani zakázané materiály špecifikované v smernici.

Nelikvidujte spolu s komunálnym alebo iným odpadom. Zoberte ho na zberné miesto baliaceho materiálu, ktoré vytvorili miestne úrady.

Použitie s dymovodom

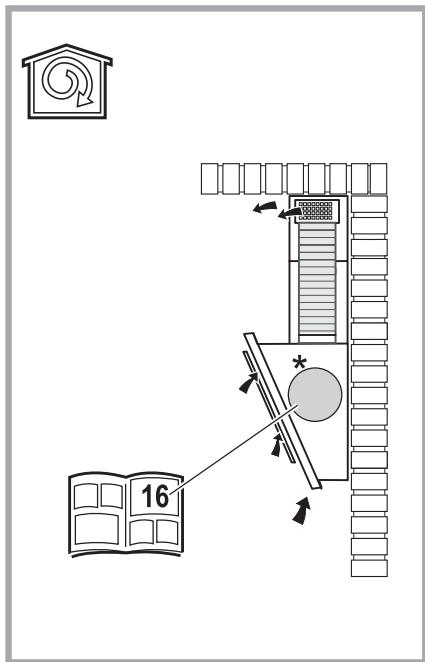

Použitie s filtrom s aktívnym uhlím

Označenia uvedené na výrobku alebo hodnoty uvedené v iných dodaných dokumentoch spolu s výrobkom boli získané v laboratórnych podmienkach podľa príslušných noriem. Tieto hodnoty sa môžu líšiť v závislosti od podmienok prevádzky a prostredia, v ktorom sa produkt používa.

Ohľadom inštalácie digestora sa poraďte s najbližším autorizovaným servisným technikom.

*Príprava na umiestnenie a elektrická inštalácia produktu je v zodpovednosti zákazníka.

VAROVANIE: Po inštalácii z digestora a vetracieho kanála odstráňte ochranný povlak (ak je prítomný).

Vzdialenosť medzi nižším povrchom digestora a horným povrchom rúry/šporáku nesmie byť menšia ako 50 cm u plynových horákov a 45 cm pri elektrických platničkách.

Elektroinštaláciu preveďte kvalifikovaným elektrikárom.

Spotrebič nainštalujte tak, aby bola napájacia prípojka (zástrčka, zásuvka) po inštalácii ľahko dostupná.

Rozmery sa udávajú v mm.

• Napájacie napätie musí zodpovedať hodnotám na štítku, ktorý je umiestnený v digestore. Digestor zapojte do zásuvky, ktorá je v súlade s aktuálnymi smernicami, využite zástrčku, ktorú umiestnite do dostupnej oblasti. Po inštalácii, ak zariadenie nemá zástrčku (priame zapojenie do napájania) alebo keď je zástrčka mimo dosahu, použite dvojpólový spínač, ktorý zodpovedá štandardom a ktorý umožní odpojenie napájania za okolností súvisiacich s kategóriou prepätia III.

VAROVANIE: Pred opätovným zapojením digestora k zdroju napájania kontrolou, či funguje správne, sa uistite, či je napájací kábel správne zapojený.

• Skontrolujte, či zakúpený produkt vhodnou veľkosťou pre miesto inštalácie. V prípade, že je filter s aktívnym uhlím (^*) súčasťou balenia (pozri príslušný odsek), vyberte ho. Ten bude inštalovaný iba ak chcete digestor používať ako filtrovaný model.
• Skontrolujte, či sa s digestorom dodáva iný materiál (napr. balenie skrutiek () , záručný list () , atď.), a ak je k pribalený, vyberte ho a uložte na iné miesto.
• Ak je to možné, vyberte voľne stojace alebo posuvný kolík a posuňte ho tak, aby ste na zadnú stenu/strop ľahko dosiahli. Ak to nie je možné, zakryte varnú dosku alebo rúru ochrannou látkou, aby ste ich tak ochránili pred poškodením a nečistotami. Pre inštaláciu spotrebiča vyberte rovný povrch. Povrch zakryte látkou a na ňu položte všetky časti digestora a náradia na montáž.
• Okrem toho skontrolujte, či je v mieste montáže digestora k dispozícii zástrčka (po stranách oblasti pre montáž digestora) a skontrolujte, či je možné zapojenie digestora von (iba pri modeli s nasávaním).
• Dokončite všetky činnosti súvisiace so stenou (napr. zapojenie zástrčky a/alebo otvorenie otvoru pre vypúšťaciu hadicu).

Široké hmoždinky slúžia na upevnenie digestora na rôzne množstvo typov stien/stropov. Okrem toho musí kvalifikovaný technik potvrdiť typ materiálu steny/stropu. Stena/strop musí udržať zavesený digestor. Spotrebič nemontujte na dlaždicové, obkladové alebo silikónové povrchy. Montáž vykonajte iba na stenu.

V prípine existencie panelov a/alebo bočných stien a/alebo nábytku skontrolujte, či máte dostatok miesta pre montáž digestora a že ovládací panel bude ľahko dostupný.

3.2.2 Príprava montáže digestora na stenu

Nižšie uvádzame informácie nevyhnutné na prípravu miesta inštalácie digestora.

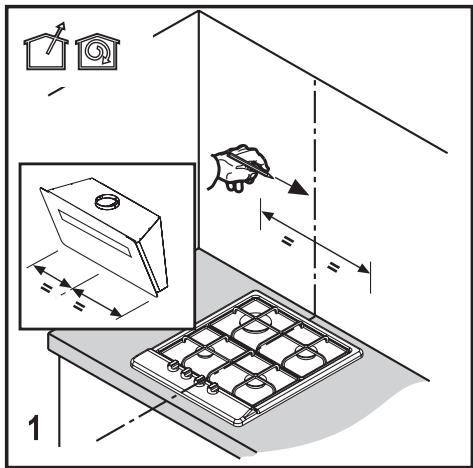

1. Označte miesto, kde bude vykonaná montáž. (Obr. 1)

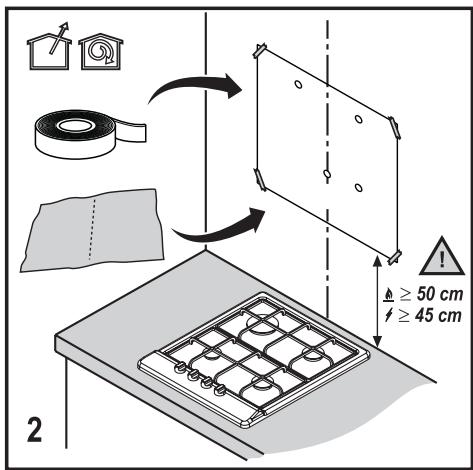

1. Upevnite šablónu pre montáž na miesto pre inštaláciu digestora. (Obr. 2)

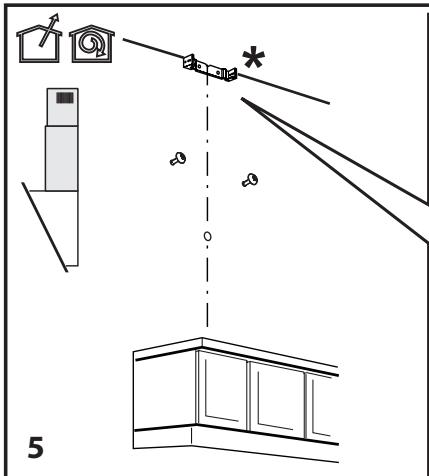

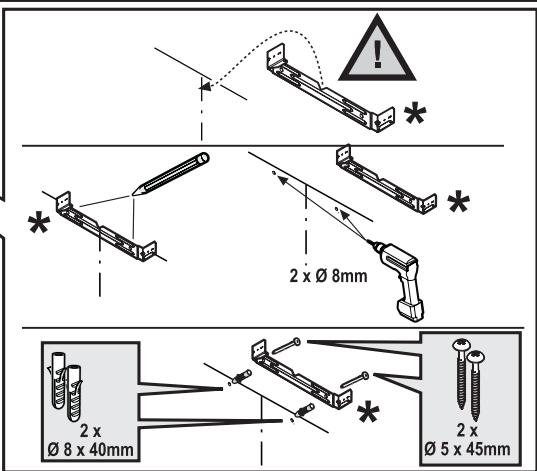

Vrtákom s priemerom 8 mm vyvŕtajte otvory na vyznačených bodoch, aby ste mohli pripevniť dosku komína. Do vyvŕtaných otvorov zatĺcte kladivom 2 hmoždinky o priemere 8x40 mm. Do zatĺčených hmoždiniek zaskrutkujte 2 ks závesných skrutiek s priemerom 5x45 mm. (Obr. 5)

3.2.4 Montáž digestora na stenu

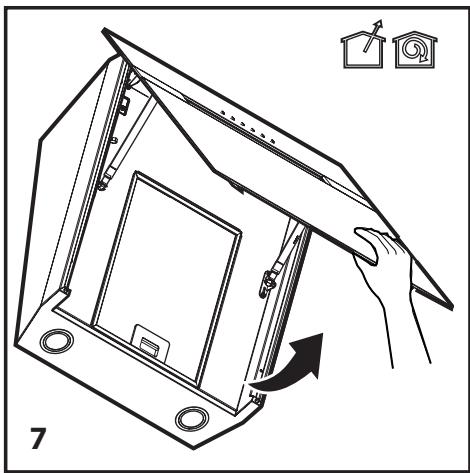

1. Odstráňte predný panel a digestor pripevnite na stenu. (Obr. 7)

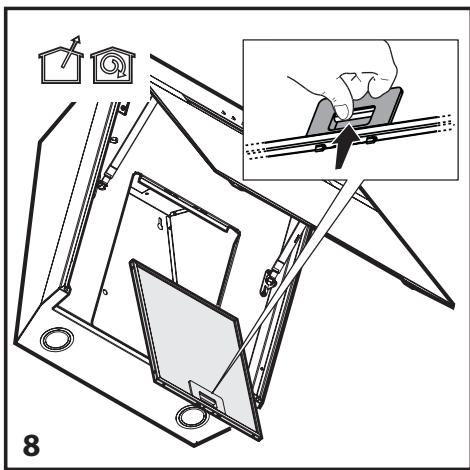

1. Vyberte filter. (Obr. 8)

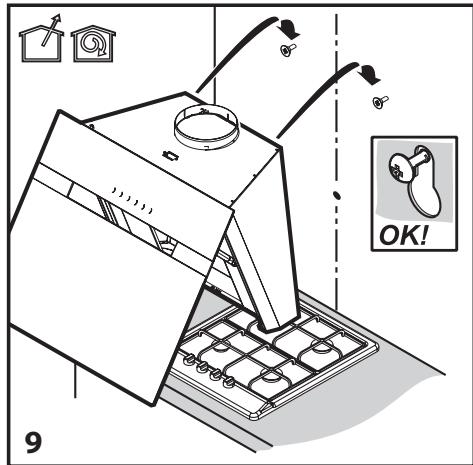

1. Digestor umiestnite tak, aby skrutky zodpovedali hlavám skrutiek. (Obr. 9)

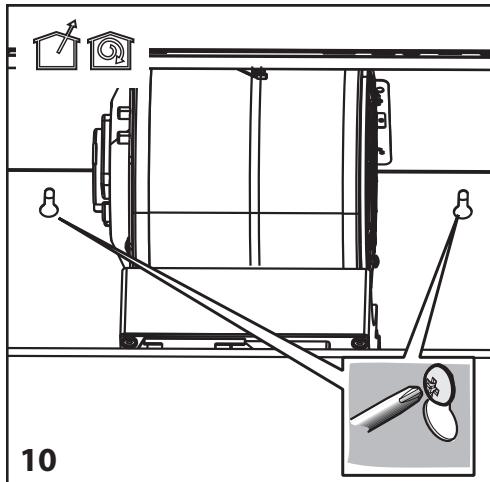

1. Utiahnite skrutky a súčasne aj digestor. (Obr. 10)

3 Inštalácia spotrebiča

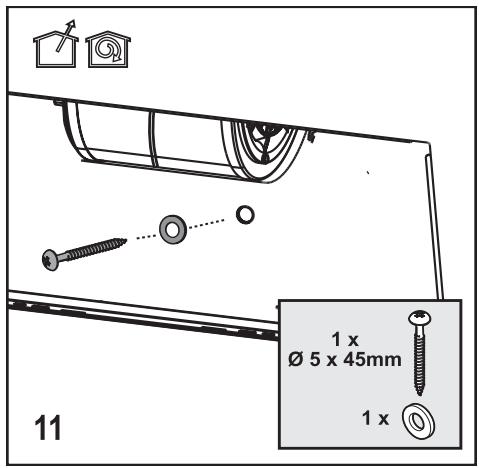

1. K utiahnutiu digestora použite podložky a utiahnite ho skrutkami s priemerom 5 x 45 mm. (Obr. 11)

3 Inštalácia spotrebiča

Produkt sa dodáva s deaktivovaným alarmom, ktorý sa týka filtra s aktívnym uhlím. Stlačte a podržte klávesy 1 a 2 po dobu 3 sekúnd, aby ste aktivovali upozornenie na vyčistenie filtra s aktívnym uhlím, pričom produkt je medzitým vypnutý. Najprv sa rozsvieti LED 1, potom LED 1 a 2, čo znamená, že varovanie je aktivované. Stlačte a podržte klávesy 1 a 2 po dobu 3 sekúnd, aby ste deaktivovali varovanie, pričom produkt je medzitým vypnutý. Najprv sa rozsvieti LED 1 a LED 2, potom LED 1, čo znamená, že varovanie je deaktivované.

Blikajúca LED 2 upozorňuje používateľa na vyčistenie filtra s aktívnym uhlím. Stlačte a podržte tlačidlo ZAP./VYP. po dobu 3 sekúnd a reštartujte varovanie, zatiaľ čo je produkt spustený.

• Pri obsluhe digestora nastavte úroveň otáčok podľa intenzity zápachu a tvorby pár, aby ste sa vyhli nadmernej spotrebe elektrickej energie.
• Za normálnych podmienok používajte nízke otáčky (1-2) a vysoké otáčky (3-4) zvoľte v prípade intenzívneho zápachu a tvorby pár.
• Žiarivky na digestore slúžia na osvetlenie priestoru varenia. Ich používanie na osvetľovanie kuchyne/okolia spôsobí plytvanie elektrickou energiou a zároveň nedostatočné osvetlenie.

5.1 Čistenie

Pred čistením a údržbou odpojte spotrebič alebo vypnite hlavný spínač alebo povoľte poistku pre digestor. - Digestor nad varicom musí byť čistený pravidelne (minimálne s rovnakou frekvenciou, s ktorou vykonávate údržbu tukových filtrov), a to zvonku, aj zvnútra. - Digestor vyčistite čistou handričkou namočenou do zmesi teplej vody a neutrálneho čistiaceho prostriedku. - Nepoužívajte drsné produkty. NEPOUŽÍVAJTE ALKOHOL!

VAROVANIE: Nevykonanie základných odporúčaní o čistení digestora a výmene filtrov môže spôsobiť riziko požiaru.

Z tohto dôvodu vám odporúčame, aby ste postupovali podľa uvedených pokynov. Výrobca nenesie zodpovednosť za poškodenie motora spôsobené nevhodnou údržbou alebo nedodržaním vyššie uvedených bezpečnostných opatrení.

5.2 Čistenie skleneného panelu

• Sklenený panel a sacie povrchy musia byť čistené v rovnakom intervale ako filtre.
• Na čistenie použite navlhčenú handričku a neutrálny čistiaci prostriedok.
• Vyhnite sa použitiu abrazívnych produktov. NEČISTITE ALKOHOLOM!

5.3 Filter s aktívnym uhlím (iba modely s filtrom)

• Digestor nezabúdajte vyčistiť bezprostredne po dokončení smaženia. Vonkajší povrch digestora vyčistite jemnou tkaninou navlhčenou v tekutom detergente. Pri čistení nikdy nepoužívajte abrazívne alebo drsné materiály.
• Na odstránenie odolnej mastnoty môžete použiť komerčne dostupné čistiace prostriedky, pričom však dodržiavajte výstražné pokyny na produkte. Ak chcete zabrániť poškriabaniu telesa z brúsenej ocele, utierajte v smere výbrusu. V záujme zachovania povrchovej kvality produktu nepoužívajte čistiace prostriedky s obsahom kyseliny chlorovodíkovej, bielidlo ani abrazívne prášky. Použite tkaninu navlhčenú v mydlovej vode alebo špeciálny sprej na čistenie nehrdzavejúcej ocele určený na tento typ povrchov. Zo spotrebiča odstráňte ochranný povlak.

Ponechajte si originálny obal spotrebiča. Spotrebič prepravujte v pôvodnom obale a dodržiavajte pokyny vyplývajúce z významu prepravných značiek na pôvodnom obale.

Ak nemáte pôvodný obal:

• Na digestor neukladajte žiadne predmety. Vonkajšie povrchy chráňte pred nárazmi.
• Spotrebič zabaľte tak, aby sa pri preprave nepoškodil.

5.6 Výmena žiariviek

VAROVANIE: Skôr, ako sa dotknete žiarovky, sa uistite, že vychladla.
