INSTRUKCJA OBSŁUGI IKB84431XB - IKB84431IB AEG

NORSK med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger. Z MYŚLĄ O DOSKONAŁYCH EFEKTACH Dziękujemy za wybór produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażyliśmy w innowacyjne rozwiązania techniczne ułatwiające życie – nie wszystkie z nich można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut na zapoznanie się z niniejszą instrukcją, aby jak najlepiej wykorzystać możliwości urządzenia. Przejdź na naszą witrynę internetową: Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw: www.aeg.com/support Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej: www.registeraeg.com Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.aeg.com/shop

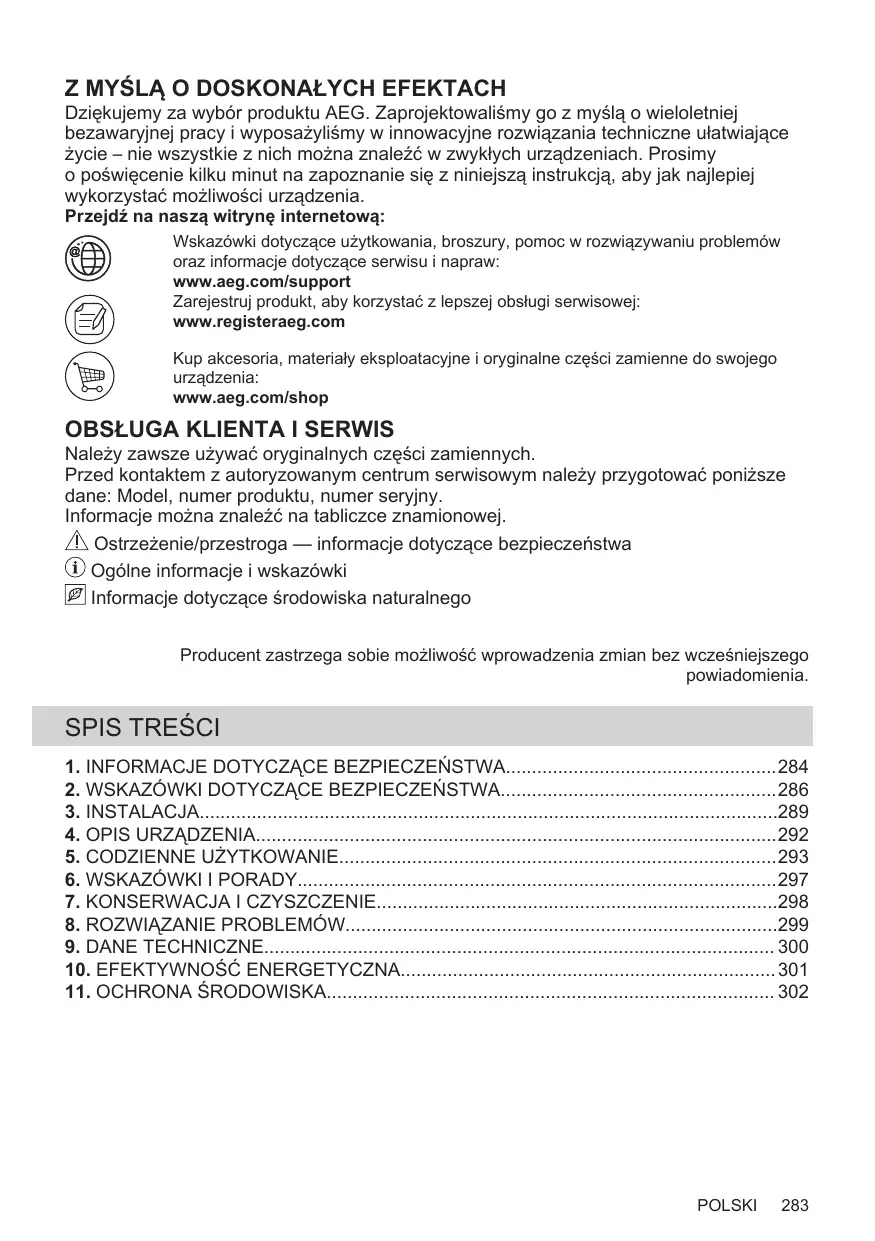

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych

Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem. Należy dopilnować, aby dzieci nie bawiły się urządzeniem . Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób. OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia. Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie. Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych. Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym. OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych. OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą. OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny. PRZESTROGA: Gotowanie powinno odbywać się pod nadzorem. Należy zapewnić stały nadzór nad krótkim gotowaniem. OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania. Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać. Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie. Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą. Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń. POLSKI

Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym. Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa. OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE! Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba. OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

Usunąć wszystkie elementy opakowania. Nie instalować ani nie używać uszkodzonego urządzenia. Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia. Zachować minimalne odstępy od innych urządzeń i mebli. Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza. Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci. Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi. Instalując urządzenie nad szufladami, należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby umożliwić prawidłowy obieg powietrza. Spód urządzenia może się mocno nagrzewać. Zamontować pod urządzeniem płytę oddzielającą wykonaną ze sklejki, kuchennej płyty meblowej lub innego niepalnego materiału, uniemożliwiającą dostęp do urządzenia od spodu. Przegroda powinna całkowicie zakrywać obszar pod płytą grzejną. Upewnić się, że między blatem roboczym a przodem poniższego modułu zapewniona jest 2-milimetrowa szczelina wentylacyjna. Gwarancja nie obejmuje uszkodzeń w następstwie braku odpowiedniej szczeliny wentylacyjnej.

2.2 Podłączenie elektryczne

OSTRZEŻENIE! Zagrożenie pożarem i porażeniem prądem elektrycznym.

Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka. Urządzenie musi być uziemione. Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania. Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania. Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków. Użyć odpowiedniego przewodu zasilającego. Nie dopuszczać do splątania się przewodu zasilającego. Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem. Użyć zacisku odciążającego na przewodzie. Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń. Nie stosować rozgałęźników ani przedłużaczy. Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi. Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób,

aby nie można go było odłączyć bez użycia narzędzi. Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna. Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki. Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową. Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników. W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

Nie zmieniać parametrów technicznych urządzenia. Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy). Upewnić się, że otwory wentylacyjne nie są zatkane. Nie pozostawiać urządzenia bez nadzoru podczas pracy. Po każdym użyciu wyłączyć pole grzejne. Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać. Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą. Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania. POLSKI

Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm. Gorący olej może pryskać podczas wkładania do niego żywności.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE! Zagrożenie pożarem i wybuchem

Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania. Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju. Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej. Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE! Zagrożenie uszkodzeniem urządzenia.

Nie stawiać gorących naczyń na panelu sterowania. Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej. Nie dopuszczać do wygotowania się potrawy. Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu. Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia. Nie kłaść folii aluminiowej na urządzeniu. Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

POLSKI Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić. Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie. Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną. Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów. Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne. Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń lub uduszeniem.

Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami. Odłączyć urządzenie od źródła zasilania. Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej. min. 500mm min. 50mm Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

Płyta grzejna jest wyposażona w przewód zasilający. W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F które wytrzymuje temperaturę co najmniej 90°C. Skontaktować się z autoryzowanym centrum serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

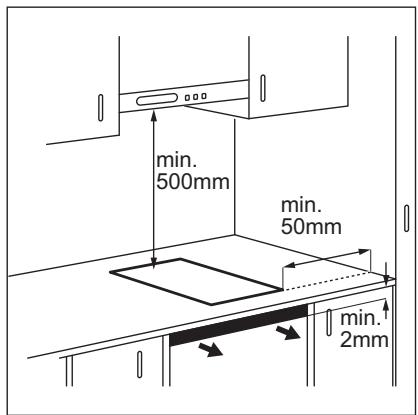

3.4 Mocowanie uszczelki –

instalacja na blacie

1. Oczyścić blat wokół obszaru wycięcia.

2. Przykleić dołączoną w komplecie taśmę

uszczelniającą 2 x 6 mm wokół dolnej krawędzi płyty grzejnej, wzdłuż zewnętrznej krawędzi szkła ceramicznego. Nie naciągać taśmy. Styk końców taśmy uszczelniającej powinien znaleźć się pośrodku jednego z boków płyty grzejnej.

3. Przycinając taśmę uszczelniającą na

długość, należy dodać kilka milimetrów.

4. Połączyć ze sobą oba końce taśmy

uszczelniającej. POLSKI

3.6 Instalacja więcej niż jednej płyty

Dołączone akcesoria: poprzeczka połączeniowa, taśma uszczelniająca. Używać wyłącznie specjalnego silikonu żaroodpornego. < 20 mm min. 500 mm 12 mm 28 mm 38 mm

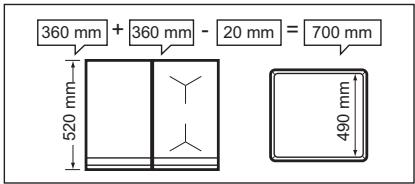

57 mm 41 mm 31 mm min 30 mm Wycięcie w blacie roboczym Odległość od co najmniej 50 mm ściany Długość 490 mm Szerokość suma szerokości wszystkich instalo‐ wanych urządzeń minus 20 mm Przykład:

Umieścić drugie urządzenie w wycięciu w blacie roboczym. Ustawić przednie krawędzie urządzeń na tym samym poziomie.

Przymocować urządzenia (nie dotyczy płyty Teppan Yaki) za pomocą sprężyn zatrzaskowych. Na koniec dokręcić śruby płyty Teppan Yaki. 490 mm 520 mm 360 mm Montaż

• Obliczyć prawidłowe wymiary wycięcia.
• Przygotować wycięcie w blacie roboczym.
• Położyć urządzenia na miękkim podłożu (np. na kocu) spodem do góry.
• W przypadku płyty Teppan Yaki przykleić dołączoną w komplecie taśmę uszczelniającą do dolnej krawędzi urządzenia, wzdłuż zewnętrznej krawędzi szkła ceramicznego. Lekko przykręcić płytki mocujące w odpowiednich otworach w osłonie ochronnej.
• Umieścić pierwsze urządzenie w wycięciu w blacie roboczym. Zamontować poprzeczkę połączeniową pod urządzeniem, tak aby pozostała widoczna połowa jej szerokości – będzie ona podpierać drugie urządzenie.

W przypadku płyty Teppan Yaki lekko przykręcić od spodu do blatu płytki mocujące (z przodu i z tyłu urządzenia).

Szczeliny między urządzeniami oraz między urządzeniami a blatem roboczym uszczelnić za pomocą silikonu. Mocno docisnąć gumowy kształtownik do szkła ceramicznego i przesunąć go powoli wzdłuż krawędzi, aby wycisnąć nadmiar sylikonu. Lekko zwilżyć sylikon roztworem wody z detergentem i wygładzić krawędzie palcem. Nie dotykać silikonu, aż stwardnieje – może to potrwać cały dzień. Ostrożnie usunąć nadmiar silikonu żyletką. Wyczyścić szklaną powierzchnię. POLSKI

4.1 Układ powierzchni gotowania

1 Indukcyjna powierzchnia gotowania 2 Panel sterowania

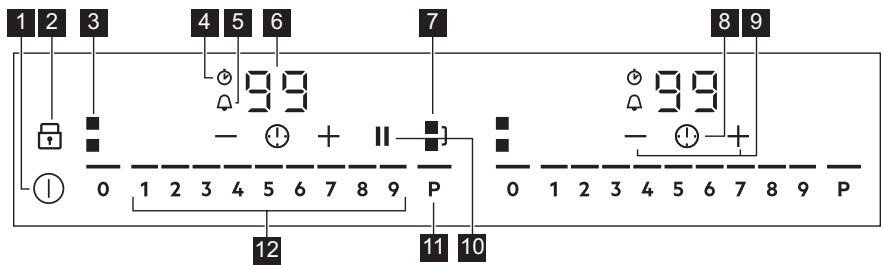

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach. Pole czujnika Uwagi

Włączanie i wyłączanie płyty grzejnej.

Włączanie i wyłączanie funkcji Blokada lub Blokada uruchomienia.

Wskazanie aktywnego pola.

Wskaźnik CountUp Timer.

Wskaźnik Wyłącznik czasowy.

Włączanie i wyłączanie funkcji Bridge i przełączanie między trybami.

Wybór funkcji Timer.

POLSKI Przedłużanie i skracanie czasu. Pole czujnika Uwagi

Włączanie i wyłączanie funkcji Pauza.

Włączanie funkcji PowerBoost.

Ustawianie mocy grzania: 0–9.

5. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć przez 1 sekundę, aby włączyć lub wyłączyć płytę grzejną. Panel sterowania wyświetla się po włączeniu płyty grzejnej i gaśnie po jej wyłączeniu.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

w ciągu 50 sekund na płycie grzejnej nie ustawiono żadnego naczynia,

• w ciągu 50 sekund po ustawieniu naczynia nie ustawiono mocy grzania,
• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp). Po wyemitowaniu sygnału dźwiękowego płyta grzejna wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.
• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.
• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie płyta grzejna wyłącza się. Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna: Ustawienie mocy grzania Płyta grzejna wyłącza się po 1-2 6 godz Ustawienie mocy grzania Płyta grzejna wyłącza się po 3-4 5 godz

5.3 Używanie pola grzejnego

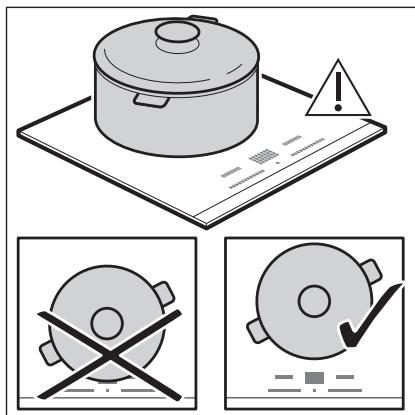

UWAGA! Nie stawiać gorących naczyń na panelu sterowania. Występuje zagrożenie uszkodzeniem elementów elektronicznych. Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Jeśli naczynie jest ustawione w prawidłowym położeniu, płyta grzejna wykrywa je i włącza się odpowiedni pasek regulacji. Nad paskiem POLSKI

regulacji pojawia się czerwony wskaźnik pola grzejnego, który wskazuje położenie naczynia. Każdy z kwadratów na panelu sterowania odpowiada jednemu polu grzejnemu na powierzchni gotowania. Wskaźniki pól grzejnych sygnalizują sterowanie określonym polem grzejnym przez odpowiedni pasek regulacji.

5.4 Ustawienie mocy grzania

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Powierzchnia ceramiczna nagrzewa się od ciepła pochodzącego z naczyń.

Funkcja ta łączy dwa pola grzejne, które działają jak jedno pole grzejne. Umożliwia ona gotowanie w dużych naczyniach.

1. Ustawić naczynie na dwóch polach

grzejnych. Naczynie powinno zakrywać środki obu pól grzejnych. Wskaźnik

1. Nacisnąć żądane ustawienie mocy

grzania na pasku regulacji. Można również przesunąć palcem wzdłuż paska regulacji, aby ustawić lub zmienić ustawienie mocy grzania pola grzejnego.

2. Aby wyłączyć pole grzejne, należy

nacisnąć 0. Po umieszczeniu naczynia na polu grzejnym i ustawieniu mocy grzania pozostanie ona na niezmienionym poziomie przez 2 minuty po zdjęciu naczynia. Pasek regulacji i wskaźnik pola grzejnego będą migać przez 2 minuty. Jeśli w ciągu tego czasu na polu grzejnym zostanie ponownie ustawione naczynie, nastąpi przywrócenie ustawionej mocy grzania. W przeciwnym razie pole grzejne wyłączy się. zmieni kolor na biały.

2. Dotknąć , aby włączyć funkcję.

3. Ustawić moc grzania.

Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego.

5.5 OptiHeat Control (3-stopniowy

wskaźnik ciepła resztkowego) OSTRZEŻENIE! / / Występuje zagrożenie poparzeniem ciepłem resztkowym. Wskaźniki pokazują ciepło resztkowe aktualnie używanych pól grzejnych. Po wyłączeniu płyty grzejnej wskaźniki pozostają widoczne. Po ostygnięciu płyty grzejnej wskaźniki znikają. Wskaźniki mogą się włączyć także dla sąsiednich pól grzejnych, nawet jeśli nie są one używane.

POLSKI Aby wyłączyć funkcję, należy dotknąć . Pola grzejne będą działać niezależnie od siebie.

Funkcja ta umożliwia zwiększenie mocy określonego pola grzejnego zależnie od wielkości naczynia. Funkcję można włączyć tylko na ograniczony czas. Dotknąć , aby włączyć funkcję dla wybranego pola grzejnego. Symbol zmieni kolor na czerwony. Funkcja wyłączy się automatycznie. migać wskazanie Informacje o maksymalnym czasie działania funkcji znajdują się w części „Dane techniczne”. dźwiękowy, należy dotknąć

Aby wyłączyć funkcję: dotknąć się wskaźniki

. Włączą . Za pomocą lub ustawić na wyświetlaczu wartość Ewentualnie ustawić moc grzania na wartość

0. Rozlegnie się sygnał dźwiękowy i funkcja

zegara zostanie anulowana. Ta funkcja przestawia wszystkie włączone pola grzejne na najniższą moc grzania. Gdy funkcja jest włączona, można używać i . Wszystkie pozostałe symboli symbole na panelach sterowania są zablokowane. CountUp Timer (Stoper) Funkcja ta służy do kontrolowania czasu pracy pola grzejnego. Funkcja nie blokuje funkcji zegara:

1. Aby włączyć funkcję: nacisnąć .

Symbol zmieni kolor na czerwony. Moc grzania zostanie zmniejszona do wartości 1.

2. Aby wyłączyć funkcję: nacisnąć .

Symbol zmieni kolor na biały. Włączy się poprzednie ustawienie mocy grzania.

Dotknąć dwukrotnie , aby włączyć funkcję. Wskaźnik zmieni kolor na czerwony, a stoper zacznie automatycznie naliczać czas. Aby wyłączyć funkcję: dotknąć . Gdy zaświeci się wskaźnik, dotknąć

Minutnik Wyłącznik czasowy Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania. Najpierw należy ustawić moc grzania, a następnie funkcję. Na wyświetlaczu pojawią się cyfry

. Symbol oraz zmieni kolor na – na biały. czerwony, a symbol Jeśli nie nastąpi ustawienie zegara, wszystkie wskaźniki zgasną po 4 sekundach. lub , aby ustawić czas (od

00 do 99 minut). Po upływie 3 sekund zegar automatycznie rozpocznie odliczanie czasu. Wskaźniki Funkcji tej można używać, gdy płyta grzejna jest włączona, ale nie pracuje żadne pole grzejne. Aby wyświetlić panel sterowania, należy umieścić naczynie na polu grzejnym.

1. Aby włączyć funkcję, należy dotknąć i

przytrzymać , aż wskaźnik kolor na czerwony.

1. Dotknąć , aby włączyć funkcję lub

zmienić ustawienie czasu. wskaźniki . Aby wyłączyć sygnał

zgasną. będzie nadal świecić na czerwono. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie zmieni

lub , aby ustawić czas. Po upływie 4 sekund funkcja uruchomi się automatycznie. Wskaźniki

zgasną. będzie nadal świecić na czerwono. Po ustawieniu funkcji można zdjąć naczynie. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie . Dotknąć wyłączyć sygnał dźwiękowy. , aby Aby wyłączyć funkcję: dotknąć . Zaświecą się wskaźniki

. Za pomocą ustawić na wyświetlaczu wartość lub

płyty grzejnej. Po wyłączeniu płyty grzejnej Funkcja nie ma wpływu na działanie żadnego pola grzejnego.

za pomocą Blokada Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania. Funkcję tę należy włączyć oddzielnie dla każdego urządzenia. grzania. Dotknąć i przytrzymać , aż zmieni kolor na biały. Pojawią się paski regulacji. Wyłączyć płytę grzejną.

5.12 OffSound Control (Wyłączanie

i włączanie dźwięków) Najpierw wyłączyć płytę grzejną. Najpierw należy ustawić moc grzania. Dotknąć , aby włączyć funkcję. Symbol zmieni kolor na czerwony i zacznie migać. Aby wyłączyć funkcję, należy dotknąć Symbol zmieni kolor na biały. funkcja będzie nadal aktywna. Aby całkowicie wyłączyć funkcję:włączyć płytę grzejną i nie wybierać ustawienia mocy

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.11 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej. Funkcję tę należy włączyć oddzielnie dla każdego urządzenia.

przez 3 sekundy, aby włączyć płytę. Wyświetlacz włączy się i wyłączy.

Wyświetli się przez 3 sekundy. lub

zegara, aby wybrać jedno z następujących ustawień:

– sygnały dźwiękowe są wyłączone

– sygnały dźwiękowe są włączone

4. Aby potwierdzić wybór, należy zaczekać,

aż płyta grzejna wyłączy się samoczynnie. Gdy dla funkcji wybrane jest ustawienie sygnały dźwiękowe będą emitowane tylko w następujących przypadkach:

po dotknięciu po zakończeniu odliczania przez funkcję Minutnik po zakończeniu odliczania przez funkcję Wyłącznik czasowy gdy na panelu sterowania zostanie położony jakiś przedmiot. Włączyć płytę grzejną i nie wybierać ustawienia mocy grzania.

Aby włączyć funkcję, należy dotknąć i

przytrzymać , aż zmieni kolor na czerwony. Paski regulacji znikną. Wyłączyć płytę grzejną.

5.13 Zarządzanie energią

Po wyłączeniu płyty grzejnej funkcja pozostanie aktywna. Aby wyłączyć funkcję na czas jednego cyklu gotowania: Włączyć płytę grzejną za pomocą . Zaświeci się . Dotknąć i przytrzymać , aż zmieni kolor na biały. Pojawią się paski regulacji. Ustawić w ciągu 50 sekund moc grzania.Teraz można używać

POLSKI Jeśli włączone są różne pola grzejne, a zużyta moc przekracza ograniczenia zasilania, ta funkcja dzieli dostępną moc między wszystkie pola grzejne. Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

Jeśli płyta grzejna osiągnie maksymalną dostępną moc (patrz tabliczka znamionowa), moc pól grzejnych zostanie automatycznie zmniejszona.

Dla pól grzejnych o zmniejszonej mocy na panelu sterowania pokazywane są tylko możliwe maksymalne ustawienia mocy grzania. Jeśli niedostępna jest wyższa moc grzania, należy najpierw zmniejszyć ją dla innych pól grzejnych.

Możliwość włączenia funkcji zależy od liczby i wielkości naczyń.

6. WSKAZÓWKI I PORADY

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu. Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń. Dno naczynia musi być jak najgrubsze i płaskie.

• Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
• Aby uniknąć zarysowania powierzchni szkła ceramicznego, nie należy przesuwać na niej naczyń. Materiał naczyń Patrz „Dane techniczne”.

prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana. Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes jest przyciągany przez dno naczynia. Wymiary naczyń

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne. Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

6.2 Odgłosy podczas pracy

odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• odgłos brzęczenia: ustawiono wysoką moc grzania.
• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.
• odgłos syczenia, brzęczenia: uruchomiony jest wentylator. Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego POLSKI

poziomu mocy grzania oraz czasu gotowania.

6.4 Przykłady zastosowań

związanych z gotowaniem powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy. Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny. Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie Ustawienie mo‐ cy grzania Zastosowanie: Czas (min) Wskazówki

Podtrzymywanie temperatury potraw. w razie potrzeby Umieścić pokrywkę na naczyniu. 1-2 Sos holenderski, roztapianie: masło, czekolada, żelatyna.

Zamieszać od czasu do czasu. 1-2 Ścinanie: puszyste omlety, smażone jajka.

Gotuj z założoną pokrywką. 2-3 Gotowanie ryżu lub potraw mlecznych, podgrzewanie gotowych potraw.

Dodać co najmniej dwukrotnie więcej płynu niż ryżu. Potrawy mleczne mie‐ szać od czasu do czasu. 3-4 Warzywa, ryby, mięso na parze.

Dodać kilka łyżek wody. 4-5 Ziemniaki na parze.

Użyć maksymalnie ¼ l wody na 750 g ziemniaków. 4-5 Gotowanie większych ilości potraw, du‐ 60 - 150 szenie i zupy. Do 3 litrów wody plus składniki. 6-7 Delikatne smażenie: eskalopki, cordon bleu, kotlety, bryzole, kiełbasa, wątrób‐ ki, zasmażki, jajka, naleśniki, pączki. w razie potrzeby Obrócić po upływie połowy czasu. 7-8 Intensywne smażenie, placki ziemnia‐ czane, steki z polędwicy, steki.

Obrócić po upływie połowy czasu.

Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie własnym), smażenie frytek. Gotowanie większej ilości wody. PowerBoost jest wł.

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

Czyścić płytę grzejną po każdym użyciu. Zawsze używać naczyń z czystym dnem.

Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej. Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej. Użyć specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem. Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu

kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką. Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

8. ROZWIĄZANIE PROBLEMÓW

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

8.1 Co zrobić, gdy...

Problem Możliwa przyczyna Nie można uruchomić płyty grzej‐ Płyty grzejnej nie podłączono do za‐ nej ani nią sterować. silania lub podłączono nieprawidło‐ wo. Środek zaradczy Sprawdzić, czy płytę grzejną podłączo‐ no prawidłowo do zasilania. Zadziałał bezpiecznik. Sprawdzić, czy bezpiecznik jest przy‐ czyną usterki. Jeżeli nadal będzie do‐ chodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifiko‐ wanym elektrykiem. Dotknięto jednocześnie 2 lub więcej pól czujników. Dotknąć tylko jednego pola czujnika. Działa funkcja Pauza. Patrz „Codzienne użytkowanie”. Na panelu sterowania znajdują się plamy wody lub tłuszczu. Wyczyścić panel sterowania. Słyszalny jest ciągły sygnał dźwiękowy. Nieprawidłowe podłączenie elek‐ tryczne. Odłączyć płytę grzejną od zasilania. Zwrócić się do wykwalifikowanego elektryka, aby sprawdził instalację. Nie można ustawić maksymalnej mocy grzania jednego z pól grzejnych. Pozostałe pola zużywają maksymal‐ ną dostępną moc. Płyta grzejna działa prawidłowo. Zmniejszyć moc pozostałych pól grzej‐ nych podłączonych do tej samej fazy. Patrz „Zarządzanie energią”. Rozlegnie się sygnał dźwiękowy i Umieszczono coś w jednym lub płyta grzejna wyłączy się. większej liczbie pól czujników. Gdy płyta grzejna jest wyłączona, rozlega się sygnał dźwiękowy. Usunąć przedmiot z pól czujników. POLSKI

Problem Możliwa przyczyna Środek zaradczy Płyta grzejna wyłączy się. Na polu czujnika znajduje się przed‐ Usunąć przedmiot z pola czujnika. miot

Wskaźnik ciepła resztkowego nie włącza się. Pole grzejne nie jest gorące, ponie‐ waż działało za krótko lub nastąpiło uszkodzenie czujnika. Jeśli pole grzejne działało wystarczają‐ co długo, aby było gorące, należy skontaktować się z autoryzowanym centrum serwisowym. Brak sygnałów dźwiękowych podczas dotykania pól czujników na panelu. Sygnały dźwiękowe są wyłączone. Włączyć sygnały dźwiękowe. Patrz „Codzienne użytkowanie”. Działa funkcja Blokada uruchomie‐ nia lub Blokada. Patrz „Codzienne użytkowanie”. Brak naczynia na polu grzejnym lub pole grzejne nie zostało całkowicie zakryte. Postawić naczynie na polu grzejnym, tak aby całkowicie zakryło pole grzej‐ ne. Użyto nieodpowiedniego naczynia. Stosować naczynia odpowiednie do płyt indukcyjnych. Patrz „Wskazówki i porady”. Średnica dna naczynia jest za mała dla wybranego pola. Używać naczyń o odpowiednich wy‐ miarach. Patrz „Dane techniczne”. Wystąpił błąd płyty grzejnej. Wyłączyć płytę grzejną i włączyć po‐ nownie po 30 sekundach. Jeśli ponow‐

Pasek regulacji miga. Na wyświetlaczu pojawi się cyfra.

8.2 Jeśli nie można znaleźć

rozwiązania... Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Upewnić się, że płyta grzejna była nie wyświetli się , należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie występował nad‐ al, należy skontaktować się z autory‐ zowanym centrum serwisowym. prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

9.1 Tabliczka znamionowa

Model IKE42640KB Typ 61 A2A 00 AD Indukcja 3.65 kW Nr seryjny.................

POLSKI Numer produktu (PNC) 949 597 552 00 220–240 V ~ 50–60 Hz Wyprodukowano w: Niemcy

9.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna moc grzania) [W] PowerBoost [W] PowerBoost mak‐ symalny czas [min] Średnica naczynia [mm] Środkowe przednie

Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń. W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie*

Dane identyfikacyjne modelu IKE42640KB Typ płyty grzejnej Płyta grzejna do zabudo‐

Liczba powierzchni grzejnych

Technologia grzania Płyta indukcyjna Długość i szerokość powierzchni grzejnej Środkowa Dł. 36,5 cm Szer. 27,5 cm Zużycie energii powierzchni grzejnej (EC electric cooking) Środkowa 182,4 Wh/kg Zużycie energii przez płytę grzejną (EC electric hob) 182,4 Wh/kg

10.2 Oszczędzanie energii

• Dla Unii Europejskiej zgodnie z rozporządzeniami UE 66/2014. Dla Białorusi zgodnie z normą STB 2477-2017, załącznik A. Dla Ukrainy zgodnie z normą 742/2019. Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji. EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

Należy podgrzewać tylko tyle wody, ile jest potrzebne. W miarę możliwości należy zawsze przykrywać naczynia pokrywką. Przed włączeniem pola grzejnego należy postawić na nim naczynie. Mniejsze naczynia należy stawiać na mniejszych polach grzejnych. Naczynia należy stawiać bezpośrednio na środku pola grzejnego. POLSKI

Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

POLSKI Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

3.4 Pripevnenie tesnenia –
