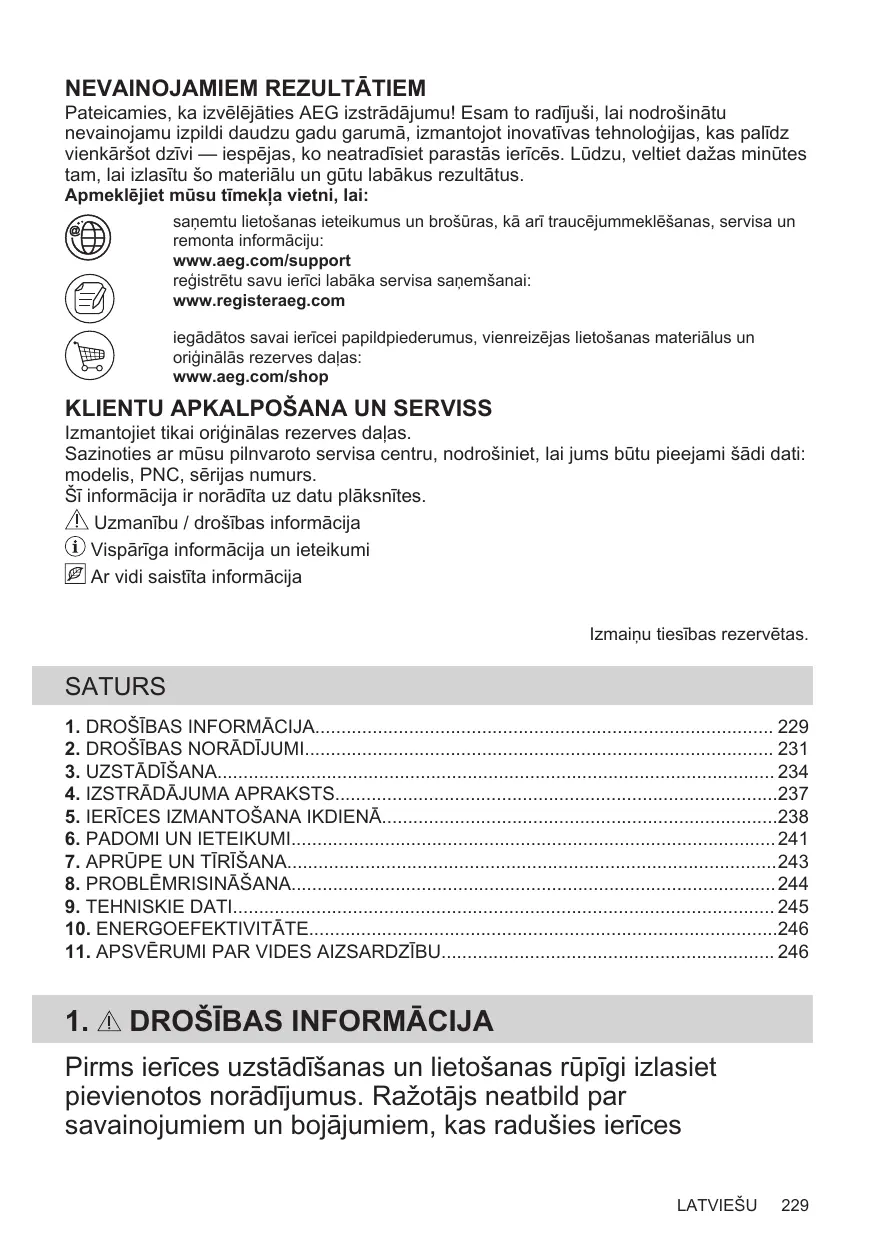

LIETOŠANAS INSTRUKCIJA IKB84431XB - IKB84431IB AEG

Pateicamies, ka izvēlējāties AEG izstrādājumu! Esam to radījuši, lai nodrošinātu nevainojamu izpildi daudzu gadu garumā, izmantojot inovatīvas tehnoloģijas, kas palīdz vienkāršot dzīvi — iespējas, ko neatradīsiet parastās ierīcēs. Lūdzu, beltiet dažas minūtes tam, lai izlasītu šo materiālu un gūtu labākus rezultātus.

Apmeklējiet mūsu tīmekļa vietni, lai:

saņemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa un remonta informāciju:

www.aeg.com/support

reğistrētu savu ierīci labāka servisa saņemšanai:

www.registeraeg.com

iegādātos savai ierīcei papildpiederumus, vienreizējas lietošanas materiālus un oriģinālās rezerves daļas:

www.aeg.com/shop

KLIENTU APKALPOŠANA UN SERVISS

Izmantojiet tikai oriğinālas rezerves daļas.

Sazinoties ar mūsu pilnvaroto servisa centru, nodrošiniet, lai jums būtu pieejami šādi dati: modelis, PNC, sērijas numurs.

Šī informācija ir norādīta uz datu plāksnītes.

Uzmanību / drošības informācija

Vispārīga informācija un ieteikumi

Ar vidi saistīta informācija

Izmainu tiesības rezervētas.

SATURS

1. DROŠĪBAS INFORMĀCIJA....229
2. DROŠĪBAS NORĀDĪJUMI...... 231
3. UZSTĀDĪŠANA....234
4. IZSTRĀDĀJUMA APRAKSTS....237
5. IERİCES IZMANTOŠANA IKDIENĀ....238
6. PADOMI UN IETEIKUMI....241
7. APRÜPE UN TİRİŞANA....243
8. PROBLÉMRISINĀŠANA....244
9. TEHNISKIE DATI....245
10. ENERGOEFEKTIVITÄTE....246
11. APSVĚRUMI PAR VIDES AIZSARDZĪBU 246

1. ⚠️ DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces

nepareizas uzstādīšanas vai izmantošanas rezultātā.

Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

1.1 Bērnu un paši jūtīgu personu drošība

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai pieredzes un zināšanu trūkumu atbildīgas personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus. Bērniem no līdz 8 gadu vecumam un personām ar ľoti plašu un sarežģītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.
• Bērni ir jāuzrauga, lai tie nerotalātos ar ierīci.
• Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā pienācīgā veidā.
• UZMANĪBU: Ierīce un tās pieejamās detaļas lietošanas laikā sakarst. Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā tiek lietota vai atdziest.
• Ja ierīcei ir bērnu drošības ierīce, tā jāaktivizē.
• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

1.2 Vispārīgā drošība

• Šī ierīce paredzēta tikai ēdiena gatavošanai.
• Šī ierīce ir izstrādāta tikai izmantošanai mājas apstāklos un telpās.
• Šo ierīci var izmantot birojos, viesnīcu viesu numuriņos, pansiju viesu numuriņos, lauku viesu mājās un citās līdzīgās uzturēšanās vietās, kurās izmantošana nepārsniedz (vidējo) mājsaimniecības lietošanas intensitāti.
• UZMANIBU: lerīce un tās pieejamās detaļas lietošanas laikā sakarst. Nepieskarieties sildelementiem.
• UZMANĪBU: Gatavojot uz plīts ēdienu ar taukiem vai ellu bez pieskatīšanas, var izcelties ugunsgrēks.

• Nekādā gadījumā neizmantojiet ūdeni ēdiena gatavošanas uguns nodzēšanai. Izslēdziet ierīci un apkla̱jiet liesmu ar, piemēram, uguns segu vai vāku.

• UZMANĪBU: ierīci nedrīkst barot caur ārējo komutācijas ierīci, piemēram, taimeri, vai pievienot to sistēmai, kuru regulāri ieslēdz un izslēdz inženiertehniskā nodrošinājuma sistēma.

• BRĪDINĀJUMS: gatavošanas process ir jāuzrauga. Īss gatavošanas process jāuzrauga nepārtraukti.
• UZMANĪBU: Aizdegšanās risks: neuzglabājiet priekšmetus uz gatavošanas virsmām.
• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.
• Nelietojiet ierīci pirms tās iebūvēšanas.
• lerīces tīrīšanai neizmantojiet tvaika tīrītāju.
• Pēc lietošanas izslēdziet plīts virsmas sildelementu, izmantojot tā vadības slēdzi, un nepaļaujieties uz gatavošanas trauka noteicēju.
• Ja stikla keramikas virsma / stikla virsma ir saplaisājusi, izslēdziet ierīci un atvienojiet to no strāvas padeves avota. Ja ierīce ir pieslēgta strāvas padeves avotam tiešā veidā, izmantojot savienojuma kārbu, noņemiet drošinātāju, lai atvienotu ierīci no strāvas padeves avota. Jebkurā gadījumā sazinieties ar Pilnvarotu servisa centru.
• Lai izvairītos no negadījumiem, strāvas padeves vada bojājuma gadījumā tas jānomaina ražotājam, autorizētajam servisam vai līdzīgi kvalificētam speciālistam.
• UZMANĪBU: Izmantojiet tikai tos plīts aizsargus, kurus ir izgatavojis ierīces ražotājs vai kuri norādīti lietošanas instrukcijā kā lietošanai piemēroti vai kuri ir iestrādāti ierīcē. Nepiemērotu plīts aizsargu lietošana var izraisīt negadījumus.

2. DROŠĪBAS NORĀDĪJUMI

2.1 Uzstādīšana

BRĪDINĀJUMS!

lerīci drīkst uzstādīt tikai sertificēti speciālisti.

BRĪDINĀJUMS!

Pastāv savainojumu vai ierīces bojājumu risks.

• Nonemiet visu iesainojumu.

• Neuzstādiet un nelietojiet bojātu ierīci.
• levērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un slēgtus apavus.
• Apstrādājiet nozāgētās virsmas ar hermetizējošu līdzekli, lai nepieļautu piebriešanu mitruma ietekmē.
• Aizsargājiet ierīces apakšu no tvaika un mitruma.
• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.
• Ja zem ierīces atrodas atvilktnes, pārliecinieties, ka starp ierīces apakšu un augšējo ierīci tiek nodrošināta pietiekama gaisa cirkulācija.
• Ierīces apakšdaļa var būt karsta. Pārliecinieties, lai tiktu uzstādīts atdalošais panelis, kas ir izgatavots no saplākšņa, virtuves karkasa materiāla vai citu neuzliesmojošu materiāla saskaņā ar iekārtu, lai nepieļautu piekļuvi apakšā.
• Atdalošajam panelim ir pilnībā jānosedz zona zem plīts virsmas.
• Nodrošiniet, ka tiek ievērota 2 mm ventilācijas atstarpe starp darba virsmu un ierīces priekšējo daļu, kas tiek atstāta brīva. Garantijas segums neattiecas uz bojājumiem, kuri radušies nepietiekamas ventilācijas atstarpes rezultātā.

2.2 Pieslēgums elektrotīklam

BRĪDINĀJUMS!

Var izraisīt ugunsgrēku un elektrošoku.

• Visi elektriskie savienojumi jāveic kvalificētam elektriķim.
  • lerīcei jābūt iezemētai.
• Pirms jebkādu darbību veikšanas pārliecinieties, ka ierīce ir atvienota no strāvas padeves.
• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.
• Pārbaudiet, vai ierīce ir pareizi uzstādīta. Valīgs vai neatbilstošs strāvas vads vai

kontaktdakša (ja tāda ir) var izraisīt kontakta pārmērīgu sakaršanu.

- Izmantojiet pareizu elektrības padeves vadu.

- Neļaujiet elektrības padeves vadam satīties.

- Nodrošiniet, ka tiek uzstādīta trieciena aizsardzība.

- Kabela stiprinājumam izmantojiet vada atslogotāju.

- Pieslēdzot ierīci rozetei, pārliecinieties, ka elektrības vads vai kontaktdakša (ja tāda ir) nepieskaras ierīces karstajām daļām vai ēdiena gatavošanas traukiem.

- Nelietojiet daudzkontaktu adapterus vai pagarinātājus.

- Rīkojieties uzmanīgi, lai nesabojātu kontaktspraudni (ja tāds ir) un strāvas kabeli. Sazinieties ar mūsu pilnvaroto servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.

- Dalas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu nonemt bez instrumentiem.

- Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi pieklūt.

- Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.

- Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudna.

- Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdži, drošinātāji (no turētājiem izskrūvējami drošinātāji), zemējuma noplūdes automātslēdži un savienotāji.

- Elektroinstalācijā jābūt izolācijas ierīcei, kas ľauj atvienot ierīci no visiem elektrotikla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

2.3 Lietošana

BRĪDINĀJUMS!

Savainojumu, apdegumu vai elektrošoka risks.

• Nemainiet šī produkta specifikāciju.
- Pirms pirmās lietošanas, noņemiet visus iesaiņojuma materiālus, uzlīmes un aizsargplēvi (ja tādi ir).

• Pārliecinieties, ka ierīces ventilācijas atveres nav nosprostotas.
• Lietošanas laikā neatstājiet ierīci bez uzraudzības.
• Pēc katras izmantošanas reizes iestatiet gatavošanas zonu stāvoklī “Izslēgts”.
• Nenovietojiet galda piederumus un gatavošanas trauku vākus uz gatavošanas zonām. Tie var sakarst.
• Nelietojiet ierīci ar mitrām rokām, vai ja ierīce nonākusi saskarē ar ūdeni.
• Nelietojiet ierīci kā darba virsmu vai uzglabāšanai paredzētu virsmu.
• Ja ierīces virsma ir ieplaisājusi, nekavējoties atvienojiet ierīci no strāvas padeves. Tas novērsīs elektrošoka risku.
• lerīces darbināšanas laikā lietotājiem ar elektrokardiostimulatoru jāturas vismaz 30 cm attālumā no indukcijas gatavošanas zonām.
• levietojot pārtiku karstā ellā, tā var izšlakstīties.

BRĪDINĀJUMS!

Pastāv ugunsgrēka vai sprādziena risks.

• Uzkarsēti tauki un ellā var radīt uzliesmojošu tvaiku. Gatavošanas laikā netuviniet taukvielas un ellū atklātai liesmai vai sakarsētiem priekšmetiem.
• Augstā temperatūrā uzkarsētas ellas izdalītie tvaiki var pēkšņi uzliesmot.
• Pārtikas atliekas saturoša izmantotā ella var uzliesmot zemākā temperatūrā nekā pirmreizējas lietošanas ella.
• Neievietojiet ierīcē un neglabājiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.

BRĪDINĀJUMS!

Pastāv ierīces bojājumu risks.

• Neturiet karstus ēdiena gatavošanas traukus uz vadības panela.
• Nedrīkst novietot karstu pannas vāku uz plīts stikla virsmas.
• Ėdiena gatavošanas laikā neļaujiet Ėdiena gatavošanas traukiem vārīties tukšiem.

• levērojiet piesardzību, lai neļautu priekšmetiem vai gatavošanas traukiem nokrist uz ierīces. Tas var sabojāt virsmu.

• Neieslēdziet gatavošanas zonas ar tukšiem gatavošanas traukiem vai bez tiem.

• Nenovietojiet alumīnija foliju tieši uz ierīces.
• Gatavošanas trauki, kas ražoti no čuguna vai ar bojātu apakšu var radīt skrāpējumus stiklam / stikla keramikas virsmai. Pārvietojot priekšmetus uz gatavošanas virsmas, vienmēr tos paceliet.

2.4 Apkope un tīrīšana

• Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.
• Pirms tīrīšanas izslēdziet ierīci un ħaujiet tai atdzist.
• lerīces tīrīšanai neizmantojiet tvaiku un neizsmidziniet ūdeni.
• Tiriet ierīci ar mitru, mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, škīdinātājus vai metāla priekšmetus.

2.5 Serviss

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru. Izmantojiet tikai oriğinālās rezerves daļas.
• Informācija par šajā produktā esošo lampu (lampām) un atseviški nopērkamajām rezerves lampām: Šīs lampas ir paredzētas ekstremāliem fiziskajiem apstākliem, piemēram, temperatūrai, vibrācijai, mitrumam, mājsaimniecības ierīcēs vai paredzētas informēšanai par ierīces darbības statusu. Tās nav paredzētas citiem lietošanas veidiem un nav piemērotas mājsaimniecības telpu apgaismojumam.

2.6 Utilizācija

BRĪDINĀJUMS!

Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējās pašvaldības iestādēm, lai noskaidrotu, kā utilizēt ierīci.
• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

3. UZSTĀDĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

3.1 Pirms uzstādīšanas

Pirms plīts uzstādīšanas pierakstiet zemāk informāciju, kas norādīta uz datu plāksnītes. Tehnisko datu plāksnīte atrodas plīts apakšā.

Sērijas numurs ......

3.2 lebūvējamas plītis

Lietojiet iebūvējamās plītis tikai pēc tam, kad tās ir pareizi iebūvētas virtuves mēbelēs un darba virsmās atbilstoši spēkā esošiem standartiem.

3.3 Strāvas padeves kabelis

• Plīts virsma ir aprīkota ar strāvas padeves kabeli.
• Lai nomainītu bojātu strāvas vadu, izmantojiet kabeli: H05V2V2-F kurš ir noturīgs pret 90 °C un augstāku temperatūru. Sazinieties ar pilnvaroto servisa centru. Strāvas padeves kabela nomainu drīkst veikt tikai kvalificēts elektriķis.

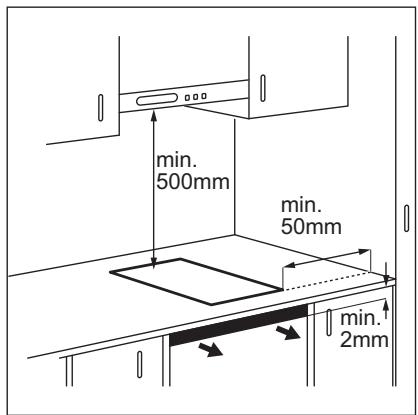

3.4 Blīvējuma uzlikšana — uzstādīšana virspusē

1. Notīriet darba virsmu gar izgriezto zonu.
2. Uzlieciet pievienoto 2x6 mm blīvējuma loksnī gar plīts apakšējo malu tā, lai tā virzītos gar stikla keramikas ārējo malu. Nestiepiet to. Pārliecinieties, ka blīvējuma loksnes gali atrodas plīts vienas puses vidū.
3. Griežot blīvējuma loksnì, nogrieziet par dažiem mm vairāk.
4. Savienojiet abus blīvējuma loksnes galus kopā.

3.5 montāža

3.6 Vairāk nekā vienas virsmas uzstādīšana

Komplektācijā ietilpstošie piederumi: savienojuma stienis, blīvējuma loksne.

Izmantojiet tikai īpašu karstumizturīgu silikonu.

Izgriezums darba virsmā

Attālums no sienas	vismaz 50 mm
Garums	490 mm
Platums	visu uzstādāmo ierīču platumu summa mīnuss 20 mm

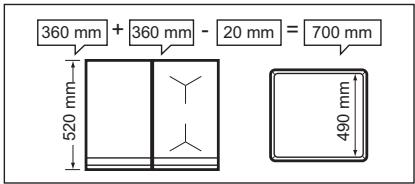

Piemērs:

360 mm + 360 mm - 20 mm = 700 mm 520 mm 490 mm

Montāža

• Aprēkiniet pareizus izgriezuma izmērus.
• Sagatavojiet darba virsmas izgriezumu.
• Novietojiet ierīces uz mīkstas virsmas (piem., segas) tā, lai apakšpuse būtu vērsta uz augšu.
• Uzstādot Teppan Yaki, pievienojiet komplektācijā iekļauto blīvi tā apakšējai malai gar stikla keramikas ārējo malu. Viegli pieskrūvējiet fiksējošās plāksnes atbilstošajās atverēs aizsarkorpusā.
• levietojiet pirmo ierīci darba virsmas izgriezumā. Uzstādiet savienojuma stieni zem ierīces tā, lai pusi platuma vēl varētu redzēt — tas atbalstīs nākamo ierīci.

- Uzstādot Teppan Yaki, viegli ieskrūvējiet fiksējošās plāksnes pie darba virsmas no apakšas (ierīces priekšā un aizmugurē).

- levietojiet nākamo ierīci darba virsmas izgriezumā. Pārliecinieties, ka ierīču priekšējās malas atrodas vienā līmenī.

• Pārējās ierīces, kas nav Teppan Yaki, nofiksējiet ar fiksējošām atsperēm.
• Beigās pievelciet Teppan Yaki skrūves.

• Izmantojiet silikona blīvējumu tukšumos starp ierīcēm un starp ierīcēm un darba virsmām.
• Cieši piespiediet gumijas formu pie stikla keramikas un lēnām virziet to gar malu, lai izspiestu lieko silikonu.
• Uzpiliniet uz silikona nedaudz ziepjūdeni, lai izlīdzinātu malas ar pirkstu.
• Neaiztieciet silikonu, līdz tas nav sacietējis - tas var aizņemt apmēram vienu dienu.
• Uzmanīgi nogrieziet silikona atliekas ar asmeni.
• Notīriet stikla virsmu.

4. IZSTRĀDĀJUMA APRAKSTS

4.1 Gatavošanas virsmas izkārtojums

1 Indukcijas gatavošanas virsma
2 Vadības panelis

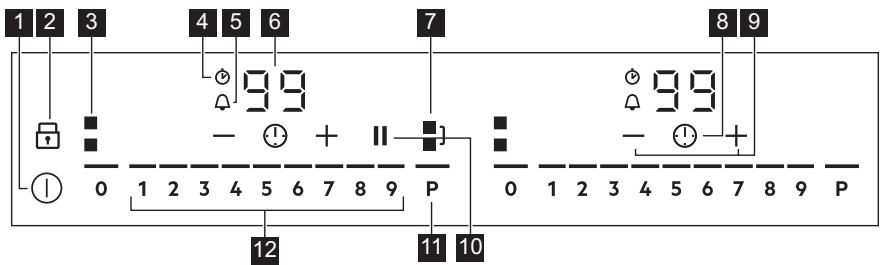

4.2 Vadības paneļa izkārtojums

1 2 3 4 5 6 7 8 9 - - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 99 - 99 0 1 2 3 4 5 6 7 8 9 P 12 11 10

Ierīces vadībai izmantojiet sensora laukus. Displeji, indikatori un skaṇas signāli norāda uz aktivizētām funkcijām.

	Sensora lauks	Komentāri
1	➊	Plīts virsmas aktivizācija vai deaktivizācija.
2		Blokētājs vai Bērnu drošības sistēma ieslēgšana un izslēgšana.
3		Aktīvās zonas rādīšana.
4		Indikators CountUp Timer
5		Indikators Laika atskaites taimeris
6	-	Taimera displejs: 00–99 minūtes.
7		Bridge ieslēgšana un izslēgšana un pārslēgšanās starp režīmiem.
8	➊	Taimeris funkciju atlase.
9	+,-	Laika pagarināšana un saīsināšana.
10	||	Pauze ieslēgšana un izslēgšana.
11	P	PowerBoost ieslēgšana.
12	-	Karsēšanas pakāpes iestatīšana. 0–9.

5. IERİCES IZMANTOŠANA IKDIENÃ

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

5.1 Aktivizēšana un deaktivizēšana

Pieskarieties pie ① vienu sekundi, lai aktivizētu vai deaktivizētu plīti.

Pēc plīts ieslēgšanas vadības panelis parādās, pēc plīts izslēgšanas tas nodziest.

5.2 Automātiskā izslēgšanās

Funkcija automātiski izslēgs ierīci, ja:

• jūs nenovietojat ēdiena gatavošanas traukus uz plīts virsmas 50 sekunžu laikā,
• jūs neiestatījāt sildīšanas pakāpi 50 sekunžu laikā pēc plīts virsmas aktivizēšanas,
• jūs izlējāt vai nolikāt kaut ko uz vadības panela ilgāk par 10 sekundēm (piem., pannu, dvieli). Plīts virsma deaktivizējas, kad atskan skaņas signāls. Nonemiet priekšmetus vai notīriet vadības paneli.
• plīts virsma kluvusi pārāk karsta (piemēram, kad katls ir izvārījies sauss). Laujiet gatavošanas zonai atdzist, pirms atkal lietojat plīti.
• gatavošanas zona netika izslēgta vai netika mainīta sildīšanas pakāpe. Pēc kāda laika plīts izslēdzas.

Attiecība starp siltuma pakāpi un plīts virsmas izslēgšanās laiku:

Sildīšanas pakāpe	Plīts virsma atslēdzas pēc
1 - 2	6 stundām
3 - 4	5 stundām

Sildīšanas pakāpe	Plīts virsma atslēdzas pēc
5	4 stundām
6 - 9	1,5 stundām

5.3 Gatavošanas zonas lietošana

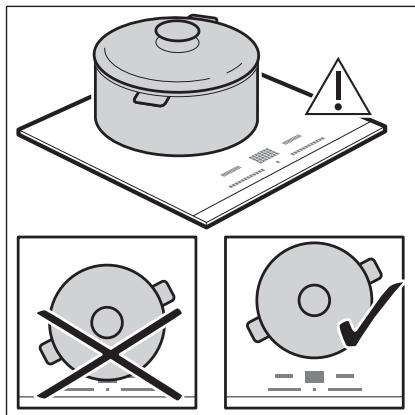

UZMANĪBU!

Nenovietojiet karstus ēdiena gatavošanas traukus uz vadības paneļa. Pastāv elektronisko daļu bojājumu risks.

Ediena gatavošanas traukus lieciet izvēlētās zonas centrā.

Indukcijas gatavošanas zonas līdz zināmai robežai automātiski pielāgojas ēdiena gatavošanas trauka apakšas izmēram.

Kad novietojat ēdiena gatavošanas trauku pareizā pozīcijā, plīts virsma to atpazīst un

iedegas atbilstošā vadības josla. Virs vadības joslas iedegas sarkanais gatavošanas zonas indikators, norādot uz katla pozīciju.

Katrs vadības paneļa laukums pārstāv vienu gatavošanas zonu uz indukcijas gatavošanas virsmas. Zonu indikatori norāda, kuru gatavošanas zonu kontrolē attiecīgā vadības josla.

5.4 Karsēšanas iestatījums

0 1 2 5 6 7 8 9 P

1. Nospiediet vēlamo karsēšanas iestatījumu vadības joslā. Jūs varat arī virzīt pirkstu pa vadības joslu, lai iestatītu vai mainītu gatavošanas zonas karsēšanas iestatījumu.
2. Lai izslēgtu gatavošanas zonu, nospiediet 0.

Kad jūs novietojat katliņu uz gatavošanas zonas un iestatāt karsēšanas pakāpi, tā nemainās 2 minūtes pēc katliņa noņemšanas. Vadības joslas un gatavošanas zonas indikators mirgo 2 minūtes. Ja jūs šajā laikā novietojat katliņu uz gatavošanas zonas vēlreiz, karsēšanas pakāpe atkārtoti aktivizējas. Pretējā gadījumā gatavošanas zona izslēdzas.

5.5 OptiHeat Control (trīspakāpju atlikušā siltuma indikators)

BRĪDINĀJUMS!

= / = / - Pastāv risks gūt apdegumus atlikušā siltuma dēl.

Indikators parāda pašreiz izmantoto gatavošanas zonu atlikušā siltuma pakāpi. Kad plīts ir deaktivizēta, indikatori joprojām deg. Tie pazūd, kad plīts virsma ir pietiekami atdzisusi. Indikators var iedegties arī blakus esošām zonām, kaut tās tobrīd netiek izmantotas.

Indukcijas gatavošanas zonas rada gatavošanas procesam nepieciešamo siltumu tieši ēdiena gatavošanas trauka pamatnē. Stikla keramika tiek sakarsēta, izmantojot ēdiena gatavošanas trauku siltumu.

5.6 Bridge

Šī funkcija apvieno divas gatavošanas zonas, un tās darbojas kā viena. Funkciju var izmantot ar lielākiem ēdiena gatavošanas traukiem.

1. Novietojiet ēdiena gatavošanas trauku uz divām gatavošanas zonām. Ēdiena gatavošanas traukam jānosedz abu zonu centri.
   ] paliek balts.
2. Pieskarieties pie ■], lai ieslēgtu funkciju.
3. lestatiet sildīšanas pakāpi.

Ediena gatavošanas traukam ir jābūt novietotam uz abu zonu centriem, bet ne pāri zonas apzīmējumam.

Lai deaktivizētu funkciju, pieskarieties ■]. Gatavošanas zonas pārstāj darboties kopā.

5.7 PowerBoost

Šī funkcija aktivizē vairāk jaudas attiecīgajai indukcijas gatavošanas zonai atkarībā no ēdiena gatavošanas trauku izmēra. Šo funkciju var aktivizēt tikai uz īsu laiku.

Pieskarieties pie P, lai aktivizētu funkciju gatavošanas zonai.

Simbols paliek sarkans.

Funkcija izslēdzas automātiski.

Lai aplūkotu maksimālās ilguma vērtības, skatiet sadaļu "Tehniskie dati".

5.8 Pauze

Visas darbojošos gatavošanas zonu iestatīšana uz zemāko karsēšanas pakāpi.

Kad šī funkcija ir ieslēgta, var izmantot ① un ||. Visi pārējie simboli uz vadības paneļa ir blokēti.

Šī funkcija neaptur taimera funkcijas.

1. Lai aktivizētu funkciju, nospiediet ||. Simbols iedegas sarkanā krāsā. Karsēšanas iestatījums ir samazināts līdz 1.

2. Lai izslēgtu funkciju, nospiediet || . Simbols iedegas baltā krāsā. leslēdzas iepriekšējais karsēšanas iestatījums .

5.9 Taimeris

Šo funkciju var izmantot, lai norādītu, cik ilgi gatavošanas zonai būtu jādarbojas vienas vārīšanas reizes laikā.

Vispirms iestatiet sildīšanas pakāpi un tad funkciju.

1. Pieskarieties pie Ⓐ, lai aktivizētu funkciju vai mainītu laiku.

Displejā iedegas taimera cipari ☐☐ un indikatori + un —. ⚠ iedegas sarkanā krāsā un ⚡ iedegas baltā krāsā.

Ja taimeris nav iestatīts, visi indikatori pazūd pēc 4 sekundēm.

1. pieskarieties pie + vai -, lai iestatītu laiku (00 - 99 minūtes).

Pēc 3 sekundēm taimeris sāk laika atskaiti automātiski. Indikatori ⏻, +, un — izdziest. paliek sarkanā krāsā.

Kad laiks beidzies, atskan skañas signāls un sāk mirgot ☐☐ Lai apstādinātu funkcijas darbību, pieskarieties Ⓔ.

Lai deaktivizētu funkciju, pieskarieties ①. ledegas indikatori + un —. Lietojiet — vai +, lai iestatītu 00 displejā. Alternatīvi iestatiet sildīšanas pakāpi uz 0. Atskan skaņas signāls, un taimeris ir atcelts.

CountUp Timer (Laika uzskaites taimeris)

Lietojiet šo funkciju, lai pārbaudītu, cik ilgi darbojas gatavošanas zona.

Pieskarieties pie ⚠ divas reizes, lai ieslēgtu funkciju.

Indikators ⏻ paliek sarkans, taimeris sāk skaitīt laiku automātiski.

Lai deaktivizētu funkciju, pieskarieties ⚠️.

Kad iedegas indikators, pieskarieties pie —.

Laika atgādinājums

Šo funkciju var lietot, kad plīts ir ieslēgta un bez neviena gatavošanas zonas nedarbojas.

Lai ieraudzītu vadības paneli, novietojiet katlu uz gatavošanas zonas.

1. Pieskarieties pie Ⓗ, līdz indikators 🌐 paliek sarkans, lai aktivizētu funkciju.
2. Lai iestatītu laiku, pieskarieties pie + vai —

Funkcija aktivizējas automātiski pēc 4 sekundēm. Indikatori ①, + un — izdziest. Paliek sarkanā krāsā. Kad funkcija ir iestatīta, katlu var nonemt.

Kad laiks beidzies, atskan skaņas signāls un sāk mirgot ☐☐ Pieskarieties pie ⏻, lai izslēgtu signālu.

Lai deaktivizētu funkciju, pieskarieties ①. ledegas indikatori + un —. Lietojiet — vai +, lai iestatītu 00 displejā.

i Šī funkcija neietekmē gatavošanas zonu darbību.

5.10 Blokētājs

Vadības paneli var noblokēt plīts virsmas darbības laikā. Tas novērsīs nejaušu sildīšanas pakāpes maiņu.

Funkciju nepieciešams aktivizēt katrai ierīcei atseviški.

Vispirms iestatiet sildīšanas pakāpi.

Pieskarieties pie 📋, lai ieslēgtu funkciju. Simbols klūst sarkans un mirgo. Lai deaktivizētu funkciju, turiet nospiestu 📋. Simbols paliek balts.

Kad deaktivizējat plīti, jūs deaktivizējat ari šo funkciju.

5.11 Bērnu drošības sistēma

Šī funkcija nepieļauj nejaušu plīts ieslēgšanu un lietošanu.

Funkciju nepieciešams aktivizēt katrai ierīcei atseviški.

Aktivizējiet plīts virsmu vispirms un neiestatiet sildīšanas pakāpi.

Pieskarieties pie ☐, līdz tā paliek sarkana. Vadības joslas pazūd. Izslēdziet plīti.

Kad plīts virsma tiek izslēgta, funkcija joprojām ir aktīva.

Lai deaktivizētu funkciju tikai vienai gatavošanas reizei: Aktivizējiet plīts virsmu ar ①. iedegas. Pieskarieties pie, līdz tas paliek balts. Parādās vadības joslas. Iestatiet sildīšanas pakāpi 50 sekunžu laikā.Plīti var darbināt. Kad plīts virsma tiek izslēgta ar ①, funkcija joprojām ir aktīva.

Lai pastāvīgi deaktivizētu funkciju:ieslēdziet plīts virsmu un neiestatiet sildīšanas pakāpi. Pieskarieties pie †, līdz tas paliek balts. Parādās vadības joslas. Izslēdziet plīti.

6. PADOMI UN IETEIKUMI

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

5.12 OffSound Control (Skañas aktivizēšana un deaktivizēšana)

Vispirms izslēdziet plīts virsmu.

1. Pieskarieties pie Ⓐ 3 sekundes, lai aktivizētu funkciju.

Displejs ieslēdzas un izslēdzas.

1. Piespiediet 🔒 3 sekundes.

b0 vai b l iedegas.

1. Pieskarieties pie taimera +, lai izvēlētos kādu no šādām iespējām:

- b1 - skañas ir izslēgtas - b0 - skañas ir ieslēgtas

1. Nogaidiet, līdz plīts virsma automātiski izslēdzas, lai apstiprinātu savu izvēli.

Kad šī funkcija ir iestatīta b | stāvoklī, skaņas ir dzirdamas tikai tad, kad:

• jūs pieskaraties ①
  • Laika atgādinājums nolaižas
  • Laika atskaites taimeris nolaižas
• uz vadības panela tiek kaut kas uzlikts.

5.13 Jaudas pārvaldība

Ja ir aktivizētas vairākas zonas un patērētā jauda pārsniedz strāvas padeves ierobežojumu, tad šī funkcija sadala pieejamo jaudu starp gatavošanas zonām. Plīts virsma kontrolē karstuma iestatījumus, lai aizsargātu mājokļa elektroinstalācijas drošinātājus.

• Ja plīts virsma sasniedz maksimāli pieejamo strāvas apjomu (skatiet tehnisko datu plāksnīti), gatavošanas zonu jauda tiek automātiski samazināta.
• Gatavošanas zonām ar samazinātu jaudu vadības panelis rāda maksimālos iespējamos karsēšanas iestatījumus.
• Ja augstāka sildīšanas pakāpe nav pieejama, vispirms samaziniet to citām gatavošanas zonām.
• Funkcijas aktivizācija ir atkarīga no gatavošanas trauku izmēra un to skaita.

6.1 Ėdiena gatavošanas trauki

Indukcijas gatavošanas zonām spēcīgs elektromagnētiskais lauks rada karstumu ēdiena gatavošanas traukos Įoti ātri.

Izmantojot indukcijas gatavošanas zonas, lietojiet piemērotus ēdiena gatavošanas traukus.

• Ėdiena gatavošanas trauka dibenam jābūt pēc iespējas biezākam un plakanākam.
• Pirms katlu novietošanas uz plīts virsmas nodrošiniet, lai katlu dibeni būtu tīri un sausi.
• Lai izvairitos no saskrāpēšanas, nevelciet un nebīdiet katlus pa keramiskā stikla virsmu.

Ediena gatavošanas trauku materiāls

• piemērots: čuguns, tērauds, emaljēts tērauds, nerūsējošs tērauds, daudzslāņu dibens (ar atbilstošu ražotāja marķējumu).
• nepiemērots: alumīnijs, varš, misiņš, stikls, keramika, porcelāns.

Ediena gatavošanas trauki ir piemēroti indukcijas plīts virmai, ja:

• ūdens uzvārās ľoti ātri zonā, kurā iestatīta augstākā sildīšanas pakāpe.
• pie ēdiena gatavošanas trauka dibena pielīp magnēts.

Ediena gatavošanas trauku izmēri

• Indukcijas gatavošanas zonas automātiski pielāgojas ēdiena gatavošanas trauka dibena izmēram.
• Gatavošanas zonas efektivitāte ir saistīta ar ēdiena gatavošanas trauka diametru. Ēdiena gatavošanas trauki ar mazāku diametru par minimālo saņems tikai daļu no gatavošanas zonas ĝenerētās jaudas.
• Drošības apsvērumu dēl un, lai sasniegtu optimālus ēdiena gatavošanas rezultātus, neizmantojiet ēdiena gatavošanas traukus, kas lielāki par sadaļā "Gatavošanas zonu specifikācija" norādītajiem izmēriem. Ēdiena

gatavošanas laikā nenovietojiet ēdiena gatavošanas traukus pārāk tuvu vadības panelim. Tas var ietekmēt vadības paneļa darbību vai izraisīt nejaušu plīts virsmas funkciju aktivizēšanu.

6.2 Trokšni darbības laikā

Ja dzirdami:

• krakški: ēdiena gatavošanas trauks ir izgatavots no dažādiem materiāliem („sendviča” uzbūve).
• svilpieni: tiek izmantota gatavošanas zona ar augstu jaudas līmeni un ēdiena gatavošanas trauks ir gatavots no dažādiem materiāliem ("sendviča" uzbūve);
• dūkoņa: tiek izmantots augsts jaudas līmenis.
• klikški: notiek elektrības pārslēgšana;
• sīkšana, sanēšana: darbojas ventilators.

Šie trokšni ir parasta parādība, tie nenorāda, ka ir kādi darbības traucējumi.

6.3 Öko Timer (Eko taimeris)

Lai taupītu elektroenerģiju, gatavošanas zona tiek deaktivizēta, pirms atskan laika atskaites taimera signāls. Darbības laiks ir atkarīgs no sildīšanas pakāpes līmeņa un gatavošanas ilguma.

6.4 Ėdienu gatavošanas piemēri

Sakarība starp zonas sildīšanas pakāpi un tās jaudas patēriņu nav lineāra. Sildīšanas pakāpes palielinājums nav proporcionāls jaudas patēriņa palielinājumam. Tas nozīmē, ka gatavošanas zona ar iestaṭītu vidējo sildīšanas pakāpi darbojas ar mazāk nekā pusi jaudas.

Datu tabulai ir tikai informatīvs raksturs.

Karsēšanas ies-tatījums	Izmantojiet, lai:	Laiks (min.)	Padomi
1	Ediena uzturēšana siltumā.	pēc nepie-ciešamī-bas	Uzlieciet gatavošanas traukam vāku.
1 - 2	Holandes mērce, kausēšana: sviests, šokolāde, želatīns.	5 - 25	Periodiski apmaisiet.
1 - 2	Sacietēšana: gaisīgas omletes, ceptas olas.	10 - 40	Gatavojiet traukā ar uzliktu vāku.
2 - 3	Vārīt rīsus un gatavot piena ēdienus uz mazas uguns, uzsildīt pusfabrikātus.	25 - 50	Šķidruma daudzumam jābūt vismaz divreiz lielākam nekā rīsu daudz- umam, maisiet ēdienus uz piena bā- zes gatavošanas laikā.
3 - 4	Dārzeņu, zivju, gaļas tvaicēšana.	20 - 45	Pievienojiet dažas ēdamkarotes ški- druma.
4 - 5	Kartupeļu tvaicēšana.	20 - 60	Lietojiet ne vairāk nekā 1⁄4 l ūdens uz 750 g kartupeļu.
4 - 5	Lielāku ēdiena daudzumu, sautējumu un zupu gatavošana.	60 - 150	Līdz 3 l šķidruma, plus sastāvdaļas.
6 - 7	Viegla cepšana: eskalops, teļa gaļas šnicele, sitenī, kotletes, desiņas, ak- nas, miltu bāzes mērce, olas, pankū- kas, virtuļi.	pēc nepie- ciešamī- bas	Apgrieziet gatavošanas laika vidū.
7 - 8	Intensīva cepšana, kartupeļu pankū- kas, filejas steiki, steiki.	5 - 15	Apgrieziet gatavošanas laika vidū.
9	Ūdens vārīšana, makaronu gatavošana, gaļas apcepšana (gulašs, cepetis traukā), salmiņu vārīšana eļļā.
P	Liela ūdens daudzuma vārīšana. Ir aktivizēts PowerBoost.

7. APRÜPE UN TİRİŞANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

7.1 Vispārīga informācija

• Notīriet plīts virsmu pēc katras lietošanas reizes.
• Vienmēr izmantojiet ēdienu gatavošanas traukus ar tīru apakšu.
• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts virsmas darbību.
• Izmantojiet plīts virsmām īpaši paredzētu tīrīšanas līdzekli.
• Stiklam izmantojiet speciālu skrāpi.

7.2 Plīts tīrīšana

• Noņemt nekavējoties: izkusušu plastmasu, plastmasas plēvi, cukuru un ēdienu, kura sastāvā ir cukurs, jo pretējā gadījumā netīrumi var izraisīt plīts bojājumus. Uzmanieties, lai negūtu apdegumus. Izmantojiet īpašu skrāpi uz stikla virsmas piemērotā lenķī un virziet tā asmeni pāri virsmai.
• Noņemt, kad plīts ir pietiekami atdzisusi: kalkakmens un ūdens traipus, taukvielu šlakstus un krāsu izmainas uz spīdīgās metāliskās virsmas. Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīti sausu ar mīkstu drānu.

8. PROBLÉMRISINĀŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

8.1 Ko darīt, ja...

Problēma	lespējamais cēlonis	Risinājums
Plīts virsmu nevar ieslēgt vai tā nedarbojas.	Plīts virsma nav pieslēgta elektrofī-klam vai tā ir pieslēgta elektrofīklam nepareizi.	Pārbaudiet, vai plīts virsma ir pareizi pieslēgta elektrofīklam.
	Izdedzis drošinātājs.	Pārbaudiet, vai darbības traucējumu cēlonis ir drošinātājs. Ja drošinātājs iz-deg atkārtoti, sazinieties ar kvalificētu elektriķi.
	Jūs pieskārāties 2 vai vairāk sensora laukiem vienlaikus.	Pieskarieties tikai vienam sensora lau-kam.
	Darbojas Pauze.	Skatiet sadaļu “Ikdienas lietošana”.
	Uz vadības paneļa ir ūdens vai tauku traipi.	Notīriet vadības paneli.
Dzirdams nepārtraukts skaņas signāls.	Nepareizs pieslēgums elektrofīklam.	Atvienojiet plīts virsmu no elektrofīkla. Palūdziet kvalificētam elektriķim pār-baudīt pieslēgumu.
Neizdodas iestaṭīt maksimālo karsēšanas pakāpi kādai no ga-tavošanas zonām.	Pārējās zonas patērē maksimāli pie-ejamo jaudu. Plīts virsma darbojas pareizi.	Samaziniet tai pašai fāzei pieslēgto pārējo gatavošanas zonu karsēšanas pakāpi. Skatiet sadaļu “Jaudas pārval-dība”.
Atskan skaņas signāls, un plīts virsma tiek deaktivizēta. Kad plīts virsma tiek deaktivizēta,atskan skaņas signāls.	Uz viena vai vairākiem sensoriem ir novietots kāds priekšmets.	Noņemiet priekšmetu, kas atrodas uz sensoru laukiem.
Plīts virsma tiek deaktivizēta.	Uz sensora lauka Ⓓir novietots kāds priekšmets.	Noņemiet priekšmetu, kas atrodas uz sensora lauka.
Neiedegas atlikušā siltuma indi-kators.	Zona nav karsta, jo darbojas pavi-sam īsu laiku vai sensors ir bojāts.	Ja zona ir darbojusies pietiekami ilgi, lai tā būtu uzkarsusi, sazinieties ar pilnvarotu servisa centru.
Pieskaroties vadības paneļa sen-sora laukiem, neatskan skaņas signāls.	Skaņas signāli ir deaktivizēti.	Aktivizējiet skaņas signālus. Skatiet sadaļu “Ikdienas lietošana”.
[332c]	Darbojas Bērnu drošības sistēma vai Blokētājs.	Skatiet sadaļu “Ikdienas lietošana”.
Mirgo vadības josla.	Uz gatavošanas zonas nav novietots ēdiena gatavošanas trauks vai gata-vošanas zona nav pilnībā nosegta.	Novietojiet ēdiena gatavošanas trau-kus uz zonas tā, lai tie pilnībā nosegtu gatavošanas zonu.
	Nepiemēroti ēdiena gatavošanas trauki.	Izmantojiet ēdiena gatavošanas trau-kus, kas ir piemēroti indukcijas plīts virsmām. Skatiet sadaļu “Padomi un ieteikumi”.
	Ēdiena gatavošanas trauka dibena diametrs ir pārāk mazs gatavošanas zonai.	Izmantojiet atbilstoša izmēra ēdiena gatavošanas traukus. Skatiet sadaļu “Tehniskie dati”.
ledegas E un skaitlis.	Plīts virsmai radusies kļūda.	Deaktivizējiet plīts virsmu un pēc 30 sekundēm aktivizējiet to atkārtoti.Ja E parādās atkal, atvienojiet plīti no strāvas. Pēc 30 sekundēm atkārtoti pieslēdziet plīts virsmu elektrotīklam.Ja problēma atkārtojas, sazinieties ar pilnvaroto servisa centru.

8.2 Ja nevarat rast risinājumu...

Ja nevarat rast risinājumu, sazinieties ar ierīces izplatītāju vai pilnvarotu servisa centru. Norādiet tehnisko datu plāksnītē redzamos datus. Pārliecinieties, ka jūs pareizi darbināt plīts virsmu. Pretējā

gadījumā tehnika vai izplatītāja nodrošinātā apkalpošana nebūs pieejama bez maksas arī garantijas perioda laikā. Informācija par garantijas periodu un pilnvaroto servisa centru ir norādīta garantijas grāmatiņā.

9. TEHNISKIE DATI

9.1 Tehnisko datu plāksnīte

Modelis IKE42640KB:

Veids 61 A2A 00 AD

Indukcija 3.65 kW

Sēr. Nr. ......

AEG

Izstrādājuma Nr. (PNC) 949 597 552 00

220 - 240 V 50 - 60 Hz

Ražots: Vācija

3.65 kW

9.2 Gatavošanas zonu specifikācija

Gatavošanas zona	Nominālā jauda (maksimālā karsēšanas pakāpe) [W]	PowerBoost [W]	PowerBoost, maksimālais darbības laiks [min]	Ediena gatavošanas trauka diametrs [mm]
Vidū priekšā	2300	3200	10	145 - 265
Aizmugurējā vidējā	2300	3200	10	145 - 265

Gatavošanas zonu jauda var nedaudz atškirties no tabulā norādītajiem datiem. Tā mainās atkarībā no gatavošanas trauku materiāla un izmēriem.

Lai gūtu optimālus gatavošanas rezultātus, izmantojiet tādus ēdiena gatavošanas traukus, kas nav lielāki par tabulā norādīto diametru.

10. ENERGOEFEKTIVITÄTE

10.1 Produkta informācija\*

Modeļa identifikācija		IKE42640KB
Plīts virsmas veids		lebūvētā plīts virsma
Gatavošanas zonu skaits		1
Karsēšanas tehnoloģija		Indukcija
Gatavošanas zonas garums (G) un platums (P)	Vidus	G 36,5 cmP 27,5 cm
Gatavošanas virsmas elektroenerģijas patēriņš (EC electric cooking)	Vidus	182,4 Wh / kg
Plīts virsmas elektroenerģijas patēriņš (EC electric hob)		182,4 Wh / kg

* Eiropas Savienībai saskaṇā ar ES 66/2014. Baltkrievijai saskaṇā ar STB 2477-2017 A pielikumu. Ukrainai saskaṇā ar 742/2019.
EN 60350-2 — Elektroierīces gatavošanai mājsaimniecībā — 2. daļa: Plīts virsmas — veiktspējas mērišanas metodes.
Gatavošanas zonai atbilstošie energoefektivitātes mērījumi tiek noteikti, pamatojoties uz atbilstošo gatavošanas zonu atzīmēm.

10.2 Enerğijas taupišana

levērojot turpmāk izklāstītos ieteikumus ikdienas gatavošanas laikā var ietaupīt energiju.

• Lieciet karsēt ūdeni tikai nepieciešamā tilpumā.
• Ja iespējams, uzlieciet ēdiena gatavošanas traukiem vākus.
• Pirms gatavošanas zonas ieslēgšanas uzlieciet uz tās ēdiena gatavošanas trauku.
• Mazākus ēdiena gatavošanas traukus lieciet uz mazākām gatavošanas zonām.
• Ėdiena gatavošanas traukus lieciet tieši gatavošanas zonas centrā.
• Varat izmantot atlikušo siltumu, lai uzturētu ēdienu siltu vai to kausētu.

11. APSVĒRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu 📊. levietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu ☒, kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

PUIKIEMS REZULTATAMS
