INSTRUKCJA OBSŁUGI TS 55 EBQ FESTOOL

Oryginalna instrukcja eksploatacji/Lista części zamiennych

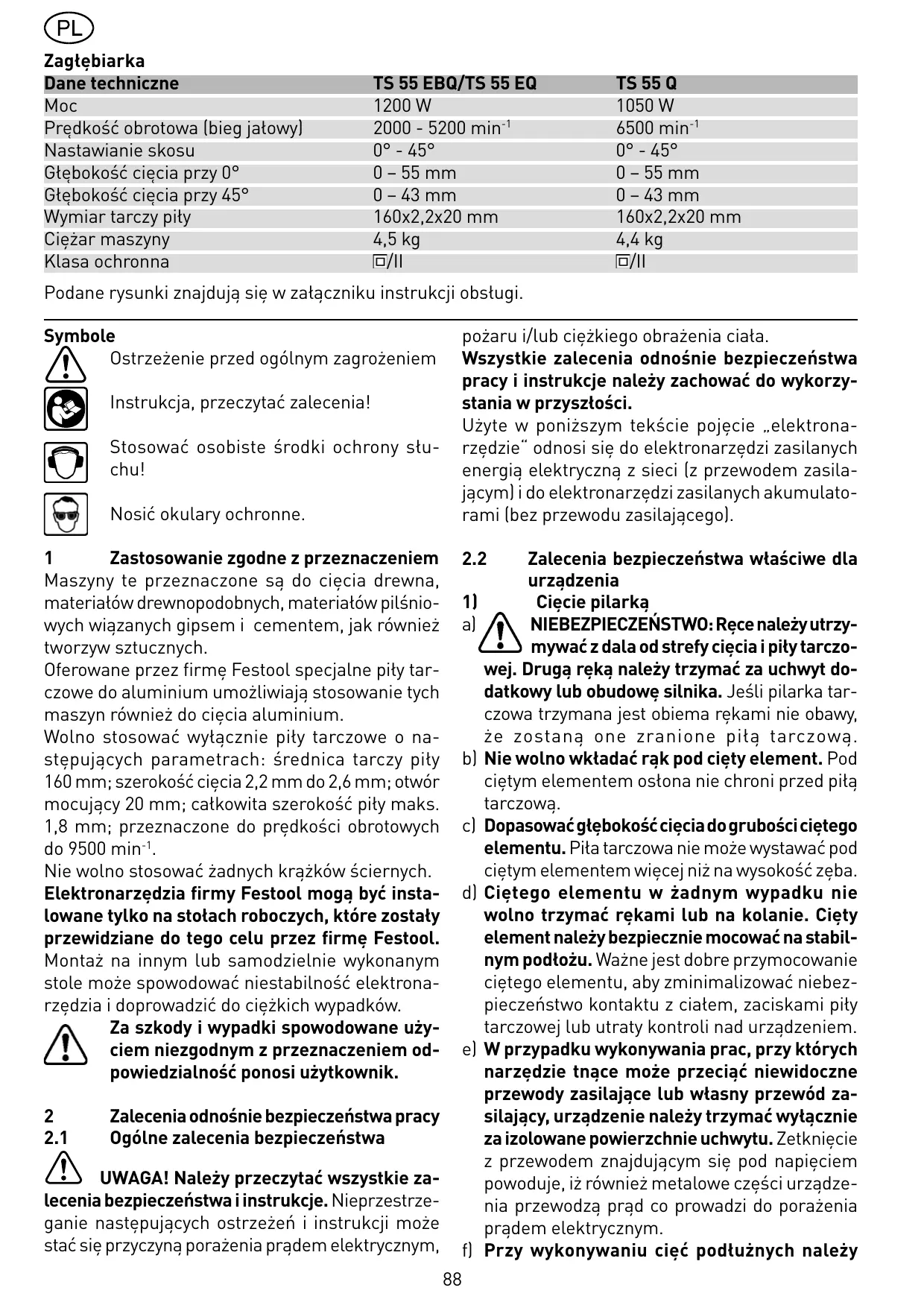

Zagłębiarka Dane techniczne Moc Prędkość obrotowa (bieg jałowy) Nastawianie skosu Głębokość cięcia przy 0° Głębokość cięcia przy 45° Wymiar tarczy piły Ciężar maszyny Klasa ochronna

1200 W 2000 - 5200 min-1 0° - 45° 0 – 55 mm 0 – 43 mm 160x2,2x20 mm 4,5 kg /II TS 55 Q 1050 W 6500 min-1 0° - 45° 0 – 55 mm 0 – 43 mm 160x2,2x20 mm 4,4 kg /II Podane rysunki znajdują się w załączniku instrukcji obsługi. Symbole Ostrzeżenie przed ogólnym zagrożeniem Instrukcja, przeczytać zalecenia! Stosować osobiste środki ochrony słuchu! Nosić okulary ochronne. Zastosowanie zgodne z przeznaczeniem Maszyny te przeznaczone są do cięcia drewna, materiałów drewnopodobnych, materiałów pilśniowych wiązanych gipsem i cementem, jak również tworzyw sztucznych. Oferowane przez firmę Festool specjalne piły tarczowe do aluminium umożliwiają stosowanie tych maszyn również do cięcia aluminium. Wolno stosować wyłącznie piły tarczowe o następujących parametrach: średnica tarczy piły 160 mm; szerokość cięcia 2,2 mm do 2,6 mm; otwór mocujący 20 mm; całkowita szerokość piły maks. 1,8 mm; przeznaczone do prędkości obrotowych do 9500 min-1. Nie wolno stosować żadnych krążków ściernych. Elektronarzędzia firmy Festool mogą być instalowane tylko na stołach roboczych, które zostały przewidziane do tego celu przez firmę Festool. Montaż na innym lub samodzielnie wykonanym stole może spowodować niestabilność elektronarzędzia i doprowadzić do ciężkich wypadków. Za szkody i wypadki spowodowane użyciem niezgodnym z przeznaczeniem odpowiedzialność ponosi użytkownik.

pożaru i/lub ciężkiego obrażenia ciała. Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości. Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Zalecenia odnośnie bezpieczeństwa pracy Ogólne zalecenia bezpieczeństwa UWAGA! Należy przeczytać wszystkie zalecenia bezpieczeństwa i instrukcje. Nieprzestrzeganie następujących ostrzeżeń i instrukcji może stać się przyczyną porażenia prądem elektrycznym,

Zalecenia bezpieczeństwa właściwe dla urządzenia Cięcie pilarką NIEBEZPIECZEŃSTWO: Ręce należy utrzymywać z dala od strefy cięcia i piły tarczowej. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli pilarka tarczowa trzymana jest obiema rękami nie obawy, że zostaną one zranione piłą tarczową. Nie wolno wkładać rąk pod cięty element. Pod ciętym elementem osłona nie chroni przed piłą tarczową. Dopasować głębokość cięcia do grubości ciętego elementu. Piła tarczowa nie może wystawać pod ciętym elementem więcej niż na wysokość zęba. Ciętego elementu w żadnym wypadku nie wolno trzymać rękami lub na kolanie. Cięty element należy bezpiecznie mocować na stabilnym podłożu. Ważne jest dobre przymocowanie ciętego elementu, aby zminimalizować niebezpieczeństwo kontaktu z ciałem, zaciskami piły tarczowej lub utraty kontroli nad urządzeniem. W przypadku wykonywania prac, przy których narzędzie tnące może przeciąć niewidoczne przewody zasilające lub własny przewód zasilający, urządzenie należy trzymać wyłącznie za izolowane powierzchnie uchwytu. Zetknięcie z przewodem znajdującym się pod napięciem powoduje, iż również metalowe części urządzenia przewodzą prąd co prowadzi do porażenia prądem elektrycznym. Przy wykonywaniu cięć podłużnych należy zawsze stosować prowadnicę lub prostą krawędź prowadzącą. Wpływa to na zwiększenie dokładności cięcia i zmniejsza możliwość zakleszczenia piły tarczowej. g) Należy zawsze stosować piły tarczowe o prawidłowej wielkości i pasujące do kształtu kołnierza mocującego (rombowe lub okrągłe). Piły tarczowe, które nie pasują do elementów mocujących pilarki, charakteryzują się niedokładnością ruchu obrotowego (bicie) i prowadzą do utraty kontroli na urządzeniem. h) W żadnym wypadku nie wolno stosować uszkodzonych lub nieprawidłowych kołnierzy lub śrub mocujących piłę tarczową. Kołnierze i śruby mocujące piłę tarczową zostały specjalnie skonstruowane dla danej pilarki, w celu zapewnienia optymalnej mocy i bezpieczeństwa eksploatacji. Należy stosować odpowiednie osobiste wyposażenie zabezpieczające: ochronę słuchu, okulary ochronne, maskę przeciwpyłową przy pracach związanych z pyleniem, rękawice ochronne przy pracach z materiałami szorstkimi oraz przy wymianie narzędzia.

Cięcie pilarką - Odbicie jest to nieoczekiwana reakcja zahaczonej, zakleszczonej lub nieprawidłowo ustawionej piły tarczowej, która prowadzi do tego, że pilarka może w sposób niekontrolowany wyskoczyć ciętego materiału w kierunku osoby wykonującej cięcie; - Jeśli piła tarczowa zostanie zahaczona lub zaciśnięta w zamykającej się szczelinie, następuje jej blokada, a moc silnika powoduje odbicie urządzenia w kierunku osoby wykonującej cięcie; - Jeśli piła tarczowa jest przekręcona w stosunku do kierunku cięcia lub nieprawidłowo ustawiona, zęby znajdujące się w tylnej strefie piły tarczowej mogą zahaczać o powierzchnię ciętego elementu, co powoduje wyskoczenie piły tarczowej ze szczeliny cięcia Odbicie jest skutkiem nieprawidłowego lub błędnego użycia pilarki. Można go uniknąć stosując odpowiednie, niżej opisane, środki ostrożności. a) Pilarkę należy trzymać obiema rękami ustawiając ramiona w pozycji umożliwiającej odparcie siły występujących przy odbiciu. Należy zawsze stać z boku w stosunku do piły tarczowej, w żadnym wypadku nie wolno ustawiać urządzenia w jednej linii ze swoim ciałem. Przy odbiciu pilarka tarczowa może odskoczyć do tyłu, jednakże osoba wykonująca cięcie może

opanować siły odbicia, stosując odpowiednie środki ostrożności. W przypadku zakleszczenia piły tarczowej lub przerwania cięcia z innego powodu, należy zwolnić włącznik/wyłącznik i przytrzymać pilarkę w ciętym materiale, do momentu aż piła tarczowa zostanie całkowicie zatrzymana. W żadnym wypadku nie wolno usuwać pilarki z ciętego materiału lub ciągnąć jej do tyłu, dopóki piła tarczowa porusza się lub zachodzi możliwość wystąpienia odbicia. Ustalić przyczynę zakleszczania piły tarczowej i usunąć ją za pomocą odpowiednich środków. W przypadku chęci ponownego uruchomienia pilarki, której piła tarczowa znajduje się w ciętym elemencie, należy wyśrodkować piłę tarczową w szczelinie cięcia i sprawdzić, czy zęby piły nie są zahaczone w ciętym elemencie. Ponowne uruchomienie zakleszczonej piły tarczowej może spowodować jej wyskoczenie z ciętego elementu lub odbicie. Duże płyty należy podpierać w celu zmniejszenia zagrożenia odbiciem poprzez zakleszczanie piły tarczowej. Duże płyty mogą wyginać się pod własnym ciężarem. Płyty trzeba podpierać po obu stronach, zarówno w pobliżu piły tarczowej, jak również przy krawędziach. Nie wolno stosować żadnych tępych lub uszkodzonych pił tarczowych. Piły tarczowe z tępymi lub nieprawidłowo ustawionymi zębami na skutek zbyt wąskiej szczeliny cięcia powodują zwiększone tarcie, zakleszczenie piły tarczowej i odbicie. Przed przystąpieniem do cięcia należy dokręcić śruby regulacji głębokości i kąta cięcia. W przypadku zmiany tych ustawień w trakcie cięcia, może dojść do zakleszczenia piły tarczowej i odbicia. Szczególną ostrożność należy zachować przy wykonywaniu „cięcia zagłębionego“ w ukrytej strefie, np. w istniejącej ścianie. Zagłębiana w materiale piła tarczowa może zostać zablokowana przez ukryte obiekty, co powoduje odbicie.

Funkcja osłony a) Przed każdym użyciem należy sprawdzać, czy osłona zamyka się prawidłowo. Pilarki nie wolno używać, jeśli osłona ma opory ruchu i nie zamyka się natychmiast. W żadnym wypadku osłony nie wolno zaciskać ani podwiązywać; w ten sposób piła tarczowa nie byłaby chroniona. Jeśli pilarka przypadkowo upadnie, osłona może ulec wygięciu. W takim przypadku należy sprawdzić, czy osłona porusza się bez oporów i czy przy wszystkich kątach i głębokościach cię89 cia piła tarczowa nie dotyka innych elementów. b) Sprawdzić stan i funkcjonowanie sprężyn osłony. Jeśli osłona i sprężyny nie pracują prawidłowo przed kolejnym użyciem należy zlecić naprawę urządzenia. Uszkodzone elementy, klejące się złogi lub skupiska wiórów powodują opóźnienie pracy osłony. c) Przy „cięciu zagłębionym”, które nie jest wykonywane pod kątem prostym, należy zabezpieczać płytę podstawową pilarki przed przesunięciem bocznym. Boczne przesunięcie może spowodować zakleszczenie piły tarczowej, a tym samym jej odbicie. d) Jeśli osłona nie zakrywa piły tarczowej, pilarki nie wolno odkładać na stół warsztatowy, ani na podłogę. Nieosłonięta piła tarczowa, która jeszcze się nie zatrzymała, porusza pilarkę w kierunku przeciwnym do kierunku cięcia i tnie wszystko co znajduje się na jej drodze. Należy zwracać uwagę na czas opóźnienia zatrzymania pilarki. Funkcja klina rozdzielnika a) Należy stosować piłę tarczową pasującą do klina rozdzielnika. Aby klin rozdzielnik działał, tarcza podstawowa piły tarczowej musi być cieńsza niż klin rozdzielnik, a szerokość zębów musi być większa niż grubość klina rozdzielnika. b) Ustawić klin rozdzielnik w sposób opisany w instrukcji eksploatacji. Nieprawidłowa grubość, pozycja i ustawienie mogą być przyczyną tego, że klin rozdzielnik nie zapobiegnie skutecznie odbiciu. c) Klin rozdzielnik należy stosować zawsze, oprócz „cięć zagłębionych“. Po wykonaniu cięcia zagłębionego należy ponownie zamontować klin rozdzielnik. Klin rozdzielnik przeszkadza przy wykonywaniu cięć zagłębionych i może być przyczyną odbicia. c) Klin rozdzielnik należy stosować zawsze, również przy „cięciach zagłębionych“. Przy zagłębieniu w materiał klin rozdzielnik dociskany jest do góry, a po zagłębieniu, przy przesuwaniu pilarki do przodu, wchodzi samoczynnie w szczelinę cięcia. d) Aby klin rozdzielnik mógł działać, musi znajdować się w szczelinie cięcia. W przypadku wykonywania krótkich cięć klin rozdzielnik nie zapobiega odbiciu. e) Pilarki nie wolno używać z wygiętym klinem rozdzielnikiem. Nawet małe zakłócenie może opóźnić zamykanie osłony.

Parametry emisji Wartości określone na podstawie normy EN 60745 wynoszą w typowym przypadku: Poziom ciśnienia akustycznego / Poziom mocy akustycznej

95/106 dB(A) TS 55 Q 96/107 dB(A) Dodatek spowodowany niepewnością pomiaru K = 3 dB Należy nosić ochronę słuchu! Wartość całkowita wibracji (suma wektorowa w trzech kierunkach) ustalona zgodnie z normą EN 60745: Wartość emisji wibracji (3-osiowo) Cięcie drewna ah < 2,5 m/s2 Cięcie metalu ah < 2,5 m/s2 Nieoznaczoność K = 1,5 m/s2 Podane parametry emisji (wibracja, hałas) zostały pomierzone zgodnie z warunkami pomiarowymi określonymi w normie EN 60745 i służą do porównywania urządzeń. Nadają się one również do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania. Podane parametry emisji dotyczą głównych zastosowań elektronarzędzia. Jeśli jednak narzędzie elektryczne zostanie użyte do innych zastosowań, z innymi narzędziami mocowanymi lub nieodpowiednio konserwowane, może to znacznie zwiększyć obciążenie wibracjami i hałasem całej czasoprzestrzeni roboczej. W celu dokładnej oceny dla danej czasoprzestrzeni roboczej trzeba uwzględnić również zawarte w niej czasy biegu jałowego i czasy przestoju urządzenia. Może to znacznie zmniejszyć obciążenie w całym okresie czasu pracy.

Podłączenie do instalacji elektrycznej i rozruch Napięcie i częstotliwość źródła prądu musi zgadzać się z danymi na tabliczce znamionowej urządzenia. Przed podłączeniem lub odłączeniem od przewodu sieciowego maszynę zawsze wyłączyć! Podłączanie i odłączanie elektrycznego przewodu zasilającego patrz rysunek 2. Włącznik [1-8] służy do załączania i wyłączania urządzenia (przycićnięcie = zał., zwolnienie = wył.). Włącznik można włączyć dopiero po przesunięciu blokady włączania [1-9] do góry. Równocześnie przesunięcie blokady włączania powoduje odblokowanie urządzenia do zagłębiania w materiale i agregat tnący może być przesuwany w

Hamulec (TS 55 EBQ) Przy wyłączeniu piła tarczowa zostaje elektronicznie wyhamowana w ciągu 1,5 – 2 sekund do zatrzymania. dół, w kierunku przeciwnym do działania sprężyny. Piła tarczowa wysuwa się przy tym z osłony. Uniesienie maszyny powoduje odskoczenie agregatu tnącego z powrotem do pozycji wyjściowej. Maszynę należy przesuwać w kierunku obrabianego elementu wyłącznie po włączeniu. Przed każdym zastosowaniem skontrolować działanie przyrządu montażowego i używać maszyny tylko wtedy, jeśli działa bez zastrzeżeń.

Głębokość cięcia Głębokość cięcia można ustawiać w zakresie od 0 do 55 mm: – Nacisnąć ogranicznik głębokości cięcia [2-3] i przesunąć na wybraną głębokość cięcia (podane na skali [2-1] wartości dotyczą cięć pod kątem 0°, bez szyny prowadzącej). – Zwolnić ogranicznik głębokości cięcia (ogranicznik głębokości cięcia wzębia się krokami co 1 mm). Agregat tnący można teraz docisnąć do ustawionej głębokości cięcia. W otwór [2-2] ogranicznika głębokości cięcia można wkręcić trzpień gwintowany (M4x8 do M4x12). Przekręcanie trzpienia gwintowanego umożliwia jeszcze dokładniejsze ustawianie głębokości cięcia (± 0,1 mm). Ustawienia narzędzia Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego.

Układ elektroniczny Maszyna TS 55 EBQ/ TS 55 EQ posiada elektroniczny układ pełnofalowy o następujących właściwościach: Łagodny rozruch Elektronicznie regulowany łagodny rozruch zapewnia pozbawiony szarpnięć rozruch urządzenia. Regulacja prędkości obrotowej Prędkość obrotową można regulować za pomocą pokrętła nastawczego [1-6] bezstopniowo w zakresie od 2000 do 5200 min-1. Dzięki temu można optymalnie dopasować prędkość cięcia do danego rodzaju materiału (patrz tabela 1). Stała prędkość obrotowa Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała prędkość cięcia. Zabezpieczenie przed nadmiernym wzrostem temperatury W celu zabezpieczenia przed przegrzaniem (przepalenie silnika) wbudowany jest elektroniczny układ kontroli temperatury. Przed osiągnięciem krytycznej temperatury silnika elektroniczny układ zabezpieczający wyłącza silnik. Po czasie stygnięcia wynoszącym ok. 3-5 minut urządzenie jest ponownie gotowe do pracy i w pełni obciążalne. Jeśli urządzenie pracuje (bieg jałowy) czas stygnięcia ulega znacznemu skróceniu. Ogranicznik prądu Przy maksymalnym przeciążeniu ogranicznik prądu zapobiega poborowi prądu większego niż dopuszczalny. Może doprowadzić to do zmniejszenia prędkości obrotowej silnika. Po zmniejszeniu obciążenia silnik natychmiast zwiększa swoją prędkość obrotową.

Kąt cięcia Agregat tnący można odchylać w zakresie od 0° do 45°: – Odkręcić pokrętła [2-4, 2-6], – Odchylić agregat tnący do wybranego kąta cięcia [2-5], – Ponownie dokręcić pokrętła. Zalecenie: Obie pozycje krańcowe (0° oraz 45°) ustawione są fabrycznie i mogą zostać wyregulowane przez serwis. Wymiana piły tarczowej – Przed wymianą brzeszczotu odchylić maszynę do pozycji 0°. – Przełożyć dźwignię [3-2] do oporu, – Przesunąć blokadę włączania [3-1] do góry i docisnąć agregat tnący w dół, do wzębienia zapadki, – Odkręcić śrubę [3-4] za pomocą klucza inbusowego [3-3], – Wyjąć piłę tarczową, – Oczyścić kołnierze [3-8, 3-10], – Założyć nową piłę tarczową. Uwaga: Kierunek obrotu piły tarczowej [3-9] i maszyny [3-7] muszą być jednakowe! – Założyć zewnętrzny kołnierz [3-10] w taki sposób, aby czopy zabierające weszły w wycięcia wewnętrznego kołnierza [3-8]. – Dokręcić śrubę [3-4], – Przełożyć z powrotem dźwignię [3-2].

Ustawić klin rozdzielnik – Przełożyć dźwignię [3-2] do oporu, – Przesunąć blokadę włączania [3-1] do góry i docisnąć agregat tnący w dół, do wzębienia zapadki, – Odkręcić śrubę [3-6] za pomocą klucza inbusowego [3-3], – Ustawić klin rozdzielnik zgodnie z ilustracją 3, – Dokręcić śrubę [3-6], – Przełożyć z powrotem dźwignię [3-2].

Cięcie na “rysę” Wskaźnik cięcia [4-3] wskazuje przebieg cięcia przy cięciach pod kątem 0° i 45° (bez szyny prowadzącej).

Odsysanie Maszynę należy zawsze podłączać do odkurzacza. Do obrotowego króćca ssącego [4-1] można podłączyć odkurzacz firmy Festool o średnicy węża ssącego 36 mm lub 27 mm (średnica 36 mm jest zalecana z uwagi na mniejsze zagrożenie zatkaniem).

Montaż zabezpieczenia przeciwodpryskowego Zabezpieczenie przeciwodpryskowe (wyposażenie) wyraźnie polepsza jakość krawędzi cięć górnej powierzchni ciętego elementu, wykonywanych pod kątem 0°. – Nasadzić zabezpieczenie przeciwodpryskowe [5-1] na osłonę, – Nasadzić maszynę na obrabiany element względnie na szynę prowadzącą, – Docisnąć zabezpieczenie przeciwodpryskowe do dołu, aż będzie przylegało do obrabianego elementu i przykręcić pokrętłem [5-2]. – Naciąć zabezpieczenie przeciwodpryskowe (ustawić maszynę na maksymalną głębokość cięcia i poziom prędkości obrotowej 6)

Praca za pomocą maszyny Obrabiany element należy mocować zawsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki. Maszynę należy trzymać zawsze obiema rękami za przewidziane do tego celu uchwyty [1-1, 1-7]. Maszynę należy zawsze przesuwać do przodu [1-2], w żadnym wypadku nie wolno ciągnąć maszyny do tyłu, w kierunku do siebie. Dzięki dostosowaniu prędkości posuwu unikać przegrzania ostrzy piły tarczowej, a podczas cięcia tworzyw sztucznych stopienia tworzywa.

Cięcie odcinkami Nasadzić maszynę przednią częścią stołu pilarskiego na obrabiany element, włączyć maszynę, docisnąć do ustawionej głębokości cięcia i przesunąć do przodu w kierunku cięcia. Wykonywanie wycięć (zanurzanie narzędzia w materiale) W celu uniknięcia odbić przy zanurzaniu narzędzia w materiale należy przestrzegać następujących zaleceń: – Maszynę należy zawsze przykładać tylną krawędzią stołu pilarskiego do stałej prowadnicy. W przypadku wykonywania pracy z zastosowaniem szyny prowadzącej należy przyłożyć maszynę do blokady obić [1-4], która zaciśnięta jest na szynie prowadzącej. – Maszynę trzeba zawsze trzymać pewnie obiema rękami i bardzo powoli zanurzać w materiał. Sposób postępowania: Nasadzić maszynę na obrabiany element i przyłożyć do prowadnicy (blokada obić), włączyć maszynę, powoli dociskać na ustawioną głębokość cięcia i przesuwać do przodu w kierunku cięcia. Przy maksymalnej gůćbokoúci cićcia i zastosowaniu szyny prowadzŕcej znaczniki [4-2] wskazujŕ przedni i tylny punkt cićcia piůy tarczowej (Ø 160 mm).

Cięcie aluminium Ze względów bezpieczeństwa przy obróbce aluminium należy stosować następujące środki zabezpieczające: – Zainstalować prądowy wyłącznik ochronny (FI, PRCD). – Podłączyć urządzenie do odpowiedniego odkurzacza. – Czyścić urządzenie regularnie ze złogów pyłu w obudowie silnika. Nosić okulary ochronne. - Aluminium może być cięte wyłącznie za pomocą specjalnych pił tarczowych przewidzianych do tego celu przez firmę Festool. Przy cięciu płyt należy stosować smarowanie naftą. Cienkościenne profile (do 3 mm) mogą być obrabiane bez smarowania.

Płyty pilśniowe wiązane gipsem lub cementem Ze względu na duże pylenie zalecane jest stosowanie pokrywy (wyposażenie) montowanej z boku osłony. zastosowania tego stołu umożliwiają efektywną i energonomicznie wygodną pracę. Piły tarczowe, wyposażenie dodatkowe W celu umożliwienia szybkiej i czystej obróbki różnych materiałów firma Festool oferuje piły tarczowe dostosowane specjalnie do Państwa urządzenia. Numery katalogowe tych pił, jak również wyposażenia dodatkowego, które umożliwia różnorakie i efektywne stosowanie ręcznej pilarki tarczowej firmy Festool, podane są w katalogu firmy Festool lub w internecie pod adresem ”www.festool.com”.

Wyposazenie Numery katalogowe niżej opisanego wyposażenia podane są w katalogu firmy Festool lub w internecie pod adresem ”www.festool.com”.

Prowadnica równoległa, element rozszerzający stół Prowadnicę równoległą można stosować przy szerokościach przycinania do 180 mm. Prowadnicę równoległą można również stosować jako element rozszerzający stół.

Konserwacja i utrzymanie w czystości Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego. Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy. Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie silnika muszą być zawsze odsłonięte i utrzymywane w czystości. Urządzenie wyposażone jest w samowyłączające specjalne szczotki węglowe. Jeśli są one zużyte, następuje automatyczne przerwanie zasilania i urządzenie zatrzymuje się.

Pokrywa boczna, wpusty czołowe Pokrywa boczna montowana do osłony polepsza działanie odsysania przy cięciach pod kątem 0°. Równocześnie pokrywa może być stosowania jako prowadnica do wykonywania wpustów czołowych o szerokości od 18 mm. System prowadzący Dostępne w różnych długościach szyny prowadzące umożliwiają precyzyjne, czyste cięcia i równocześnie chronią powierzchnię obrabianego elementu przed uszkodzeniami. W połączeniu z szerokim zakresem wyposażenia system prowadzący umożliwia wykonywanie dokładnych cięć pod kątem, cięć ukośnych i pasowań. Możliwość mocowania za pomocą ścisków śrubowych [4-4] zapewnia niezawodne mocowanie i bezpieczną pracę. Luz prowadzenia stolu pilarskiego na szynach prowadzacych mozna regulowac za pomoca obu szczek nastawczych [1-3]. Szyny prowadzące posiadają zabezpieczenie przeciwodpryskowe [1-5], które przed pierwszym użyciem należy przyciąć na wymiar: – Ustawić prędkość obrotową maszyny na 6 stopień, – Nasadzić maszynę na tylny koniec szyny prowadzącej, włączyć maszynę, – Docisnąć do ustawionej głębokości cięcia i przyciąć zabezpieczenie przeciwodpryskowe na całej długości, bez zatrzymywania. Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia.

Usuwanie Nie wolno wyrzucać narzędzi elektrycznych wraz z odpadami domowymi! Urządzenia, wyposażenie i opakowania należy przekazać zgodnie z przepisami o ochronie środowiska do odzysku surowców wtórnych. Należy przy tym przestrzegać obowiązujących przepisów państwowych. Tylko UE: Zgodnie z europejską Wytyczną 2002/96/ EG zużyte narzędzia elektryczne trzeba gromadzić osobno i odprowadzać do odzysku surowców wtórnych zgodnie z przepisami o ochronie środowiska. Gwarancja Na urządzenia produkcji naszej firmy udzielamy gwarancji z tytułu wad materiałowych i błędów produkcyjnych zgodnie z postanowieniami ustawowymi obowiązującymi na terytorium danego kraju, która wynosi co najmniej 12 miesięcy. Na terytorium państw UE czas trwania gwarancji wynosi 24 miesiące (licząc od daty na rachunku lub dowodzie dostawy). Szkody, a zwłaszcza naturalne

Stół wielofunkcyjny Stół wielofunkcyjny MFT/3 umożliwia łatwe mocowanie elementów obrabianych, a w połączeniu z systemem prowadzącym bezpieczne i dokładne obrabianie elementów dużych i małych. Różnorakie

zużycie, przeciążenie, użytkowanie niezgodne z przeznaczeniem względnie szkody zawinione przez użytkownika lub inne zastosowanie niezgodnie z instrukcją obsługi lub, które znane były w momencie zakupu, nie są objęte gwarancją. Nie są również objęte szkody, powstałe w wyniku stosowania nieoryginalnego wyposażenia i materiałów użytkowych (np. talerze szlifierskie). Reklamacje mogą zostać uznane tylko wtedy, gdy nierozłożone na części urządzenie zostanie odesłane do dostawcy lub do upoważnionego warsztatu serwisowego firmy. Należy zachować instrukcję obsługi, zalecenia bezpieczeństwa, listę części zamiennych i dowód zakupu. Ponadto obowiązują aktualne w momencie zakupu warunki gwarancyjne producenta. Uwaga Ze względu na stały postęp prac eksperymentalnych i rozwojowych zastrzega się możliwość zmiany zamieszczonych danych technicznych. Rozporządzenie REACh dla produktów firmy Festool, ich wyposażenia i materiałów eksploatacyjnych REACh jest to rozporządzenie o substancjach chemicznych, które obowiązuje w całej Europie od 2007 r. Firma nasza, jako „użytkownik końcowy“, a zatem jako producent wyrobów jest świadoma obowiązku informowania naszych klientów. W celu dostarczania naszym klientom najnowszych informacji oraz informowania o możliwych substancjach z listy kandydatów w wyrobach naszej firmy, utworzyliśmy następującą stronę internetową: www.festool.com/reach
