BRUKSANVISNING TS 55 EBQ FESTOOL

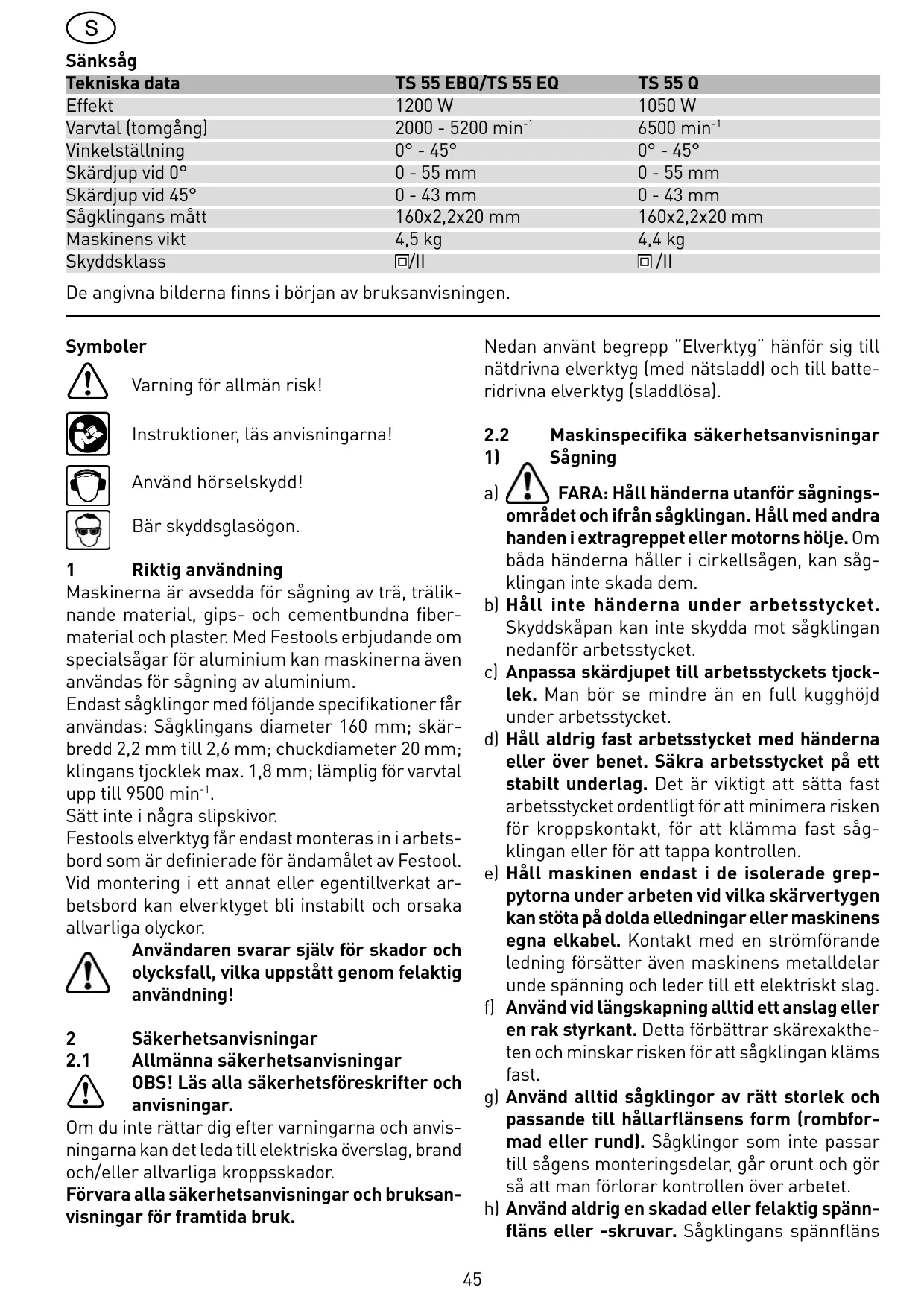

Sänksåg Tekniska data Effekt Varvtal (tomgång) Vinkelställning Skärdjup vid 0° Skärdjup vid 45° Sågklingans mått Maskinens vikt Skyddsklass

160x2,2x20 mm 4,4 kg /II De angivna bilderna finns i början av bruksanvisningen. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Symboler Varning för allmän risk! Instruktioner, läs anvisningarna!

Bär skyddsglasögon. Riktig användning Maskinerna är avsedda för sågning av trä, träliknande material, gips- och cementbundna fibermaterial och plaster. Med Festools erbjudande om specialsågar för aluminium kan maskinerna även användas för sågning av aluminium. Endast sågklingor med följande specifikationer får användas: Sågklingans diameter 160 mm; skärbredd 2,2 mm till 2,6 mm; chuckdiameter 20 mm; klingans tjocklek max. 1,8 mm; lämplig för varvtal upp till 9500 min-1. Sätt inte i några slipskivor. Festools elverktyg får endast monteras in i arbetsbord som är definierade för ändamålet av Festool. Vid montering i ett annat eller egentillverkat arbetsbord kan elverktyget bli instabilt och orsaka allvarliga olyckor. Användaren svarar själv för skador och olycksfall, vilka uppstått genom felaktig användning!

Säkerhetsanvisningar Allmänna säkerhetsanvisningar OBS! Läs alla säkerhetsföreskrifter och anvisningar. Om du inte rättar dig efter varningarna och anvisningarna kan det leda till elektriska överslag, brand och/eller allvarliga kroppsskador. Förvara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

Maskinspecifika säkerhetsanvisningar Sågning FARA: Håll händerna utanför sågningsområdet och ifrån sågklingan. Håll med andra handen i extragreppet eller motorns hölje. Om båda händerna håller i cirkellsågen, kan sågklingan inte skada dem. Håll inte händerna under arbetsstycket. Skyddskåpan kan inte skydda mot sågklingan nedanför arbetsstycket. Anpassa skärdjupet till arbetsstyckets tjocklek. Man bör se mindre än en full kugghöjd under arbetsstycket. Håll aldrig fast arbetsstycket med händerna eller över benet. Säkra arbetsstycket på ett stabilt underlag. Det är viktigt att sätta fast arbetsstycket ordentligt för att minimera risken för kroppskontakt, för att klämma fast sågklingan eller för att tappa kontrollen. Håll maskinen endast i de isolerade greppytorna under arbeten vid vilka skärvertygen kan stöta på dolda elledningar eller maskinens egna elkabel. Kontakt med en strömförande ledning försätter även maskinens metalldelar unde spänning och leder till ett elektriskt slag. Använd vid längskapning alltid ett anslag eller en rak styrkant. Detta förbättrar skärexaktheten och minskar risken för att sågklingan kläms fast. Använd alltid sågklingor av rätt storlek och passande till hållarflänsens form (rombformad eller rund). Sågklingor som inte passar till sågens monteringsdelar, går orunt och gör så att man förlorar kontrollen över arbetet. Använd aldrig en skadad eller felaktig spännfläns eller -skruvar. Sågklingans spännfläns och skruvar har konstruerats special-konstruerats för sågen för optimal effekt och driftssäkerhet. Använd lämplig personlig skyddsutrustning: hörselskydd, skyddsglasögon, andningsskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsväxling. Rekylorsaker och säkerhetsanvisningar - En rekyl är en oväntad reaktion när en sågklinga hakar fast, kläms fast eller är felaktigt riktad, rekylen leder till att sågen kan hoppa ur arbetsstycket och mot den om använder sågen. - Hakas eller kläms sågklingan fast i ett stängande sågspår, så blockeras den och motorkraften slår tillbaka maskinen i riktning mot användaren. - Vrids eller skevas sågklingan i sågsnittet, så kan sågtänderna på klingans bakre område haka sig fast i arbetsstyckets yta och därigenom hoppa bakåt ur sågsspåret i riktning mot användaren. Rekyler är följden av felaktig användning av sågen. Man kan undvika dem genom nedan beskrivna försiktighetsåtgärder. a) Håll i sågen med båda händerna och håll armarna så, att de kan hålla emot rekylkrafterna. Stå alltid vid sidan om sågklingan, så att den aldrig ligger i linje med kroppen. Uppträder rekyler, så kan cirkelsågen hoppa bakåt, men användaren kan ändå stå emot rekylkrafterna om lämpliga åtgärder har vidtagits. b) Om sågklingan kläms fast eller sågningen av någon anledning avbryts, ska man släppa Till/Från-kontakten och hålla sågen stilla i arbetsstycket tills sågklingan står helt stilla. Försök aldrig avlägsna sågen ur arbetsstycket eller dra den bakåt, så länge som sågklingan är i rörelse eller en rekyl kan uppstå. Ta reda på orsaken till att sågklingan klämts fast och åtgärda den genom lämpliga åtgärder. c) Om man vill starta en såg, som sitter i ett arbetsstycke, ska man centrera sågklingan i sågspåret och kontrollera att sågtänderna inte är fasthakade i arbetsstycket. Är sågklingan fastklämd, så kan den hoppa ut ur arbetsstycket eller förorsaka en rekyl när sågen startas på nytt. d) Stöd stora skivor ordentligt, för att undvika en rekyl pga en fastklämd sågklinga. Stora skivor kan böja sig genom sin egenvikt. Skivorna måste stödjas på båda sidor, i närheten av sågspåret och längs kanten. e) Använd inga slöa eller skadade sågklingor. Sågklingor med slöa eller felaktigt riktade tänder förorsakar ökad friktion, klämning av sågklingan och rekyl genom att sågspringan blir för trång. f) Dra före sågningen åt skärdjups- och skärvinkelinställningen. Ändras sågens inställningar under pågående sågning, kan en rekyl uppstå. g) Var speciellt försiktig vid sänksnitt i ett dolt område, exempelvis i en vägg. När sågklingan sänks ned, kan den vid sågning i dolda objekt blockeras och därmed förorsaka en rekyl. Skyddskåpans funktion a) Kontrollera att skyddskåpan stängs korrekt före varje användning. Använd inte sågen om skyddskåpan inte kan röra sig fritt och inte stängs omedelbart. Kläm eller bind aldrig fast skyddskåpan, eftersom sågklingan inte skyddas då. Skulle sågen av misstag falla ner i golvet, kan skyddskåpan bli skev. Kontrollera att skyddskåpan kan röra sig fritt och inte kommer i kontakt med sågklingan eller andra delar, oavsett skärvinkel och -djup. b) Kontrollera fjäderfunktionen för den undre skyddskåpan. Låt reparera maskinen före användning, om skyddshuven och fjädern inte arbetar korrekt. Skadade delar, klibbiga avlagringar eller ansamling av spån gör så att skyddskåpan arbetar med fördröjning. c) Säkra sågens grundplatta så att den inte kan förskjutas i sidled om ”sänksnitten” inte är rätvinkliga. En förskjutning i sidled kan medföra att sågklingan kläms fast och därmed orsakar en rekyl. d) Lägg inte sågen på arbetsbänken eller golvet utan att skyddskåpan täcker sågklingan. En oskyddad, efterroterande sågklinga flyttar sågen mot skärriktningen och sågar allt som finns i vägen. Beakta sägens efterrotering. Klyvknivens funktion a) Använd en passande sågklinga för klyvkniven. För att klyvkniven ska fungera, måste sågklingans huvudklinga vara tunnare än klyvkniven och tänderna bredare än klyvknivens tjocklek. b) Justera klyvkilen enligt beskrivningen i bruksanvisningen. Felaktig tjocklek, position och justering kan vara orsaken till att klyvkilen inte effektivt förhindrar rekyler. c) Använd alltid klyvkilen även vid sänksnitt. Klyvkilen trycks uppåt vid sänkningen och fjädrar in i sågspåret efter nedsänkningen, när man skjuter sågen framåt. d) För att klyvkilen ska bli verksam måste den befinna sig i sågspåret. I korta snitt har klyvkilen ingen verkan, för att kunna förhindra rekyler.

e) Använd inte sågen med en skev klyvkil. Även mycket små störningar kan göra så att skyddskåpan arbetar långsammare. För maskinen mot arbetsstycket endast när den är startad. Kontrollera alltid monteringsanordningen före användning. Maskinen får bara användas om monteringsanordningen fungerar korrekt.

Information om buller och vibrationer De enligt EN 60745 fastställda värdena uppgår till: Ljudtrycksnivå/ljudeffektnivå

95/106 dB(A) TS 55 Q 96/107 dB(A) Mätosäkerhetstillägg K = 3 dB Använd hörselskydd! Totala vibrationsvärden (vektorsumman för tre riktningar) fastställda enligt EN 60745: Svängningsemissionsvärde (3-axligt) Sågning i trä: ah < 2,5 m/s² Sågning i metall: ah < 2,5 m/s² Osäkerhet K = 1,5 m/s² De angivna emissionsvärdena (vibrationer, ljud) har uppmätts i enlighet med provvillkoren i EN 60745, och används för jämförelse av maskiner. De kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet. De angivna emissionsvärdena avser elverktygets huvudsakliga användningsområden. Om elverktyget används för andra ändamål, med andra insatsverktyg eller efter otillräckligt underhåll, kan vibrations- och bullernivån öka kraftigt under hela arbetsintervallet. För att få en exakt uppskattning av ett visst arbetsintervall måste man även ta hänsyn till den tid maskinen går på tomgång och står stilla.Det kan sänka belastningen avsevärt under hela arbetsintervallet.

Inställningar på maskinen Kontakten för nätanslutning ska alltid dras ut ur vägguttaget innan arbete på maskinen påbörjas!

Elektronik TS 55 EBQ/TS 55 EQ har en avancerad elektronik med följande egenskaper: Mjukstart Mjukstarten gör att maskinen startar utan knyck. Varvtalsreglering Varvtalet kan ställas in steglöst mellan 2000 och 5200 min-1 med inställningsratten [1-6]. På så sätt anpassar man skärhastigheten optimalt efter det aktuella materialet (se tabell 1). Konstant varvtal Det förvalda varvtalet hålls konstant under tomgång och bearbetning. Temperaturskydd Som skydd mot överhettning stänger säkerhetselektroniken av maskinen när en kritisk motortemperatur nås. När maskinen har svalnat i ca 3-5 minuter är den åter klar att använda. När maskinen är igång (tomgång) minskar tiden som maskinen behöver för att svalna. Strömbegränsning Strömbegränsningen förhindrar otillåtet hög strömupptagning i samband med extrem överbelastning. Detta klan leda till en minskning av motorvarvtalet. Efter avlastning kommer motorn genast upp i varv igen. Broms (gäller endast TS 55 EBQ) När sågen stängs av bromsas klingan elektroniskt på 1,5 - 2 sekunder till stillastående.

Elektrisk anslutning och idrifttagning Nätspänningen måste stämma överens med märkskylten. Frånkoppla alltid maskinen innan du ansluter den eller drar ut nätan-slutningsledningen ur eluttaget. För anslutning och löstagning av nätan-slutningsledningen, se bild 2. Med omkopplaren [1-8] slår man till och från (tryck = TILL, släpp upp = FRÅN). Omkopplaren kan användas först efter att startspärren [1-9] har skjutits uppåt. När man trycker på startspärren lossas samtidigt insticksanordningen, och sågaggregatet kan föras nedåt mot fjäderkraften. Då kommer sågklingan ut ur skyddshuven. När man lyfter maskinen fjädrar sågaggregatet tillbaka i utgångsställning.

Skärdjup Skärdjupet kan ställas in på 0 - 55 mm: - Tryck på skärdjupsanslaget [2-3] och skjut det till önskat skärdjup (värdena på skalan [2-1] gäller för 0°-skär utan styrskena), - lossa skärdjupsanslaget (skärdjupsanslaget snäpper fast i steg på 1 mm). Sågaggregatet kan nu tryckas ner till det inställda skärdjupet. I hålet [2-2] i skärdjupsanslaget kan en gängad tapp (M4x8 till M4x12) skruvas in. Genom

att skruva på den gängade tappen kan man ställa skärdjupet ännu noggrannare (± 0,1 mm). Skärvinkel Sågaggregatet kan svängas mellan 0° och 45°: - öppna vridknopparna [2-4, 2-6], - sväng sågaggregatet till önskad skärvinkel [25], - dra åt vridknopparna igen. Observera: De båda ändställningarna (0° och 45°) är fabriksinställda och kan efterjusteras av kundservicen. Byte av sågklinga - Sväng maskinen till 0°-läget innan du byter ut sågbladet. - Lägg om spak [3-2] till anslaget, - skjut startspärren [3-1] uppåt, och tryck sågaggregatet nedåt tills det snäpper fast, - lossa skruven [3-4] med en insexnyckel [3-3], - ta loss sågklingan, - rengör flänsarna [3-8, 3-10], - sätt in ny sågklinga. Sågbladets [3-9] och maskinens [3-7] rotationsriktning måste stämma överens! - sätt in den yttre flänsen [3-10] så att medbringartappen griper in i urtagen i den inre flänsen [3-8]. - Dra åt skruven [3-4] ordentligt, - ställ tillbaka spaken [3-2]. Ställa in klyvkil - Lägg om spak [3-2] till anslaget, - skjut startspärren [3-1] uppåt, och tryck sågaggregatet nedåt tills det snäpper fast, - lossa skruven [3-6] med en insexnyckel [3-3], - ställ in klyvkilen som på bild 3, - Dra åt skruven [3-6] ordentligt, - ställ tillbaka spaken [3-2].

Utsugning Anslut alltid maskinen till en utsugningsanläggning. Till den vridbara sugstutsen [4-1] kan en Festoolspånsug med en slangdiameter på 36 mm eller 27 mm (36 mm anslutas (rekommenderas på grund av den minskade stopprisken)

Montera splitterskydd Splitterskyddet (tillbehör) förbättrar tydligt i samband med 0°-skär skärkantens kvalitet på det avsågade arbetsstyckets kant på översidan. - Sätt på splitterskyddet [5-1] på skyddshuven, - placera maskinen på arbetsstycket respektive styrskenan, - tryck splitterskyddet nedåt, tills det ligger på arbetsstycket, och skruva fast med vridknoppen [5-2]. - Såga in splitterskyddet (maskinen på maximalt skärdjup och varvtalsnivå 6).

Arbeta med maskinen Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen. Maskinen ska alltid hållas med båda händerna på de monterade handgreppen [1-1, 1-7]. Skjut hela tiden maskinen framåt [1-2], dra aldrig maskinen bakåt mot dig. Anpassa matningshastigheten för att förhindra att tänderna på sågen överhettas och att plasten smälter vid sågning i plast.

Såga efter rits Skärvisaren [4-3] visar skärförloppet vid 0°- och 45°-skär (utan styrskena). Kapa Placera maskinen med den främre delen av sågbordet på arbetsstycket, starta maskinen, tryck ner till det inställda skärdjupet och skjut framåt i skärriktningen. Såga utsnitt (stickskär) För att undvika kast måste man göra på följande sätt vid stickskär: - Maskinen ska hela tiden läggas med den bakre kanten av sågbordet mot ett fast anslag. Vid arbete med styrskena ska maskinen läggas mot backslagsstoppet [1-4], som kläms fast på styrskenan. - Maskinen ska alltid hållas säkert med två händer och stickas in långsamt. Gör så här: Lägg maskinen mot arbetsstycket och tryck mot ett anslag (backslagsstopp), starta maskinen, tryck ner långsamt på det inställda skärdjupet och skjut framåt i skärriktningen. Markeringarna [4-2] visar vid maximalt skärdjup och användning av styrskenan sågklingans (Ø 160 mm) främre och bakre skärpunkt.

Såga aluminium Vid bearbetning av aluminium ska följande säkerhetsåtgärder vidtas: vändningen: - Ställ in maskinens varvtal på nivå 6, - placera maskinen i bakre änden av styrskenan, - starta maskinen, tryck ner till det inställda skärdjupet och såga till splitterskyddet utefter hela längden utan avbrott. Splitterskyddets kant motsvarar nu exakt skärkanten. - Anslut jordfelsbrytare. - Anslut maskinen till en egen spånsug. - Rengör maskinen regelbundet från dammavlagringar i motorhuset och i skyddshuven.

Multifunktionsbord Multifunktionsbordet MFT/3 gör det enkelt att spänna fast arbetsobjektet, och i kombination med rälsstyrsystemet bearbetar man säkert och exakt såväl stora som små arbetsobjekt. Genom dess många användningsmöjligheter kan man arbeta ekonomiskt och ergonomiskt. Bär skyddsglasögon. - Aluminium får endast sågas med de specialklingar som levereras av Festool. Vid sågning av plattor måste man smörja med kristallolja, tunnväggiga profiler (upp till 3 mm) kan bearbetas utan smörjning.

Sågklingor, övriga tillbehör För att kunna bearbeta olika material snabbt och rent erbjuder Festool sågklingor som är specialanpassade till din maskin. Beställningsnumren för dessa och andra tillbehör som ger dig möjlighet att använda din Festool handcirkelsåg på ett mångsidigt och effektivt sätt finns i Festool-katalogen eller på Internet ”www. festool.com”.

Gips- och cementbundna fiberplattor På grund av den kraftiga dammbildningen rekommenderas att man använder den täckkåpa (tillbehör) som kan monteras på sidan av skyddshuven. Tillbehör Artikelnumren till de tillbehör som beskrivs nedan finns i din Festool-katalog eller på Internet på ”www.festool.com”.

Underhåll och skötsel Dra alltid ut stöpseln ur vägguttaget, innan arbeten på maskinen inledes! Håll alltid maskinen och ventilationsöppningarna rena. Alla underhålls- och reparationsarbeten, vilka kräver en öppning av motorkåpan, får utföras endast av en auktoriserad kundtjänstverkstad. Maskinen är utrustad med självfrånkopplande specialkol. Är dessa slitna bryts strömmen automatiskt och maskinen stannar.

Parallellanslag, bordsförlängning För snittbredder på upp til 180 mm kan man använda ett parallellanslag. Parallellanslaget kan även användas som bordsförlängning. Sidotäckning, skuggfogar Den sidotäckning som kan monteras på skyddshuven förbättrar uppsugningens effekt vid 0°-skär. Samtidigt kan övertäckningen användas som skuggfogsanslag för skuggfogs-bredder på upp till 18 mm.

Skrotning Kasta inte elverktygen i hushållsavfallet! Lämna maskiner, tillbehör och förpackningar till återvinning. Följ gällande nationella föreskrifter. Gäller bara EU-länder: Enligt EU-direktiv 2002/96/ EG ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

Styrsystem De styrskenor som kan levereras i olika längder gör det möjligt med precisa, rena skär och skyddar samtidigt arbetsstyckets yta mot skador. I kombination med det omfattande tillbehörsprogrammet kan man även göra exakta vinkelskär, geringar och inpassningsarbeten med styrsystemet. Fästmöjligheterna med tvingar skapar [4-4] bra fäste och säkert arbete. Sågbordets styrspel på styrskenan kan ställas in med de båda ställbackarna [1-3]. Styrskenorna har ett splitterskydd [1-5], som måste sågas till efter mått före den första an-

Garanti Vi lämnar garanti för material- och tillverkningsfel i enlighet med gällande lag/nationella bestämmelser, men minst 12 månader. Inom EU är garantitiden 24 månader (intygas med kvitto eller följesedel). Garantin omfattar inte skador som beror på normalt slitage, överbelastning eller ej

avsedd användning samt skador som användaren själv orsakat, som beror på att användaren inte följt bruksanvisningen eller skador som var kända vid köpet. Undantag gäller även skador på grund av att användaren inte använt originaltillbehör och -förbrukningsmaterial (t ex slipskivor). Garantianspråken gäller bara om du lämnar in verktyget sammansatt till leverantören eller någon av Festools serviceställen. Spara bruksanvisning, säkerhetsanvisningar, reservdelslista och kvitto. I övrigt gäller tillverkarens aktuella garantivillkor. REACh för Festool-produkter, tillbehör och förbrukningsmaterial: REACh är den kemikalieförordning som sedan 2007 gäller i hela Europa. I egenskap av ”nedströmsanvändare”, dvs tillverkare av produkter, är vi medvetna om den informationsplikt som vi har gentemot våra kunder. För att hela tiden hålla kunderna uppdaterade och informera om eventuella ämnen i våra produkter som återfinns på den sk kandidatlistan, har vi tagit fram denna webbsida: www.festool.com/reach Obs! Vi förbehåller oss rätten till tekniska ändringar pga kontinuerligt forsknings- och utvecklingsarbete.
