BRUGSANVISNING TS 55 EBQ FESTOOL

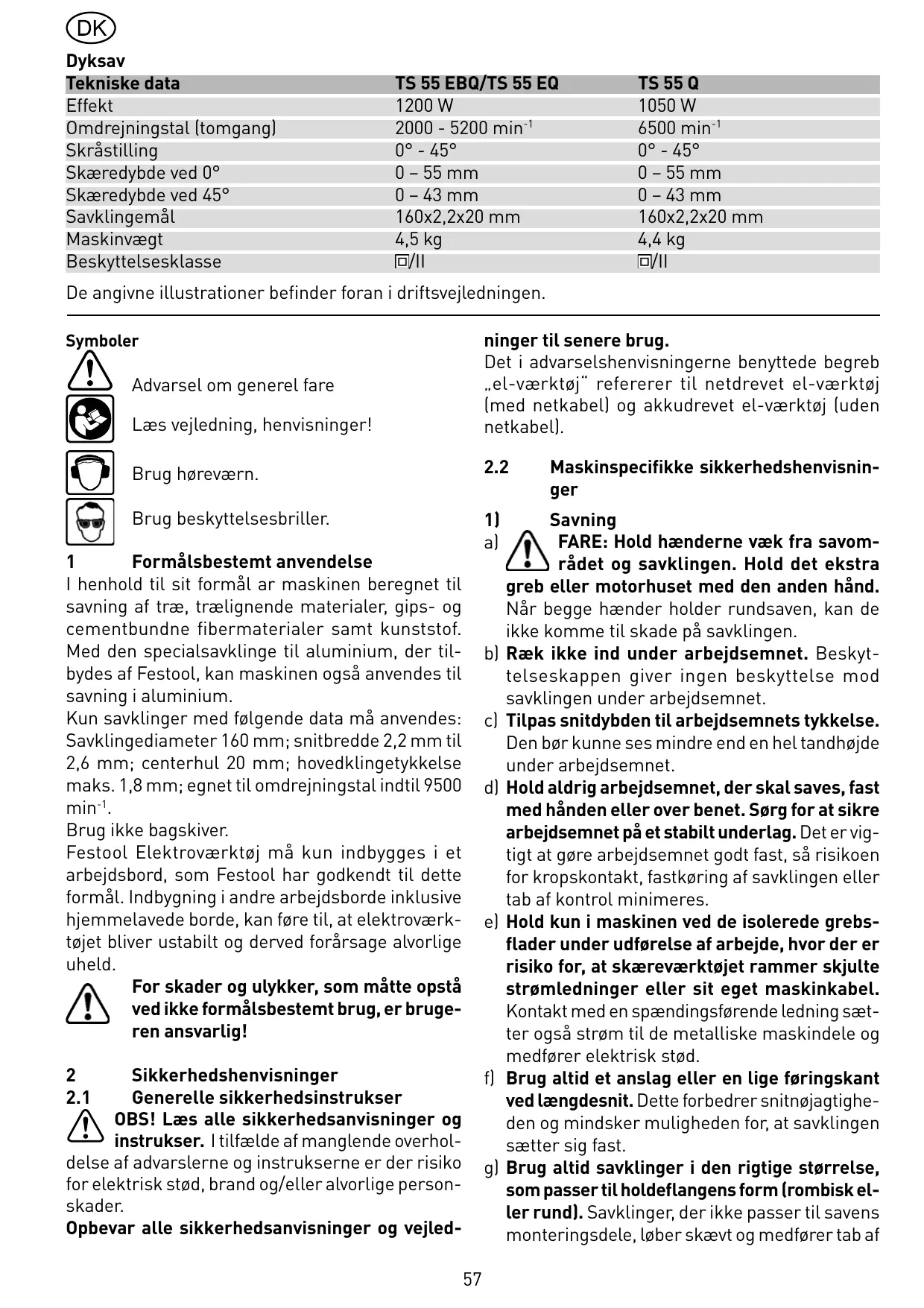

Dyksav Tekniske data Effekt Omdrejningstal (tomgang) Skråstilling Skæredybde ved 0° Skæredybde ved 45° Savklingemål Maskinvægt Beskyttelsesklasse

1200 W 2000 - 5200 min-1 0° - 45° 0 – 55 mm 0 – 43 mm 160x2,2x20 mm 4,5 kg /II TS 55 Q 1050 W 6500 min-1 0° - 45° 0 – 55 mm 0 – 43 mm 160x2,2x20 mm 4,4 kg /II De angivne illustrationer befinder foran i driftsvejledningen. Læs vejledning, henvisninger! ninger til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel). Brug høreværn.

Formålsbestemt anvendelse I henhold til sit formål ar maskinen beregnet til savning af træ, trælignende materialer, gips- og cementbundne fibermaterialer samt kunststof. Med den specialsavklinge til aluminium, der tilbydes af Festool, kan maskinen også anvendes til savning i aluminium. Kun savklinger med følgende data må anvendes: Savklingediameter 160 mm; snitbredde 2,2 mm til 2,6 mm; centerhul 20 mm; hovedklingetykkelse maks. 1,8 mm; egnet til omdrejningstal indtil 9500 min-1. Brug ikke bagskiver. Festool Elektroværktøj må kun indbygges i et arbejdsbord, som Festool har godkendt til dette formål. Indbygning i andre arbejdsborde inklusive hjemmelavede borde, kan føre til, at elektroværktøjet bliver ustabilt og derved forårsage alvorlige uheld. For skader og ulykker, som måtte opstå ved ikke formålsbestemt brug, er brugeren ansvarlig!

Sikkerhedshenvisninger Generelle sikkerhedsinstrukser OBS! Læs alle sikkerhedsanvisninger og instrukser. I tilfælde af manglende overholdelse af advarslerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsanvisninger og vejled-

Maskinspecifikke sikkerhedshenvisninger Savning FARE: Hold hænderne væk fra savområdet og savklingen. Hold det ekstra greb eller motorhuset med den anden hånd. Når begge hænder holder rundsaven, kan de ikke komme til skade på savklingen. Ræk ikke ind under arbejdsemnet. Beskyttelseskappen giver ingen beskyttelse mod savklingen under arbejdsemnet. Tilpas snitdybden til arbejdsemnets tykkelse. Den bør kunne ses mindre end en hel tandhøjde under arbejdsemnet. Hold aldrig arbejdsemnet, der skal saves, fast med hånden eller over benet. Sørg for at sikre arbejdsemnet på et stabilt underlag. Det er vigtigt at gøre arbejdsemnet godt fast, så risikoen for kropskontakt, fastkøring af savklingen eller tab af kontrol minimeres. Hold kun i maskinen ved de isolerede grebsflader under udførelse af arbejde, hvor der er risiko for, at skæreværktøjet rammer skjulte strømledninger eller sit eget maskinkabel. Kontakt med en spændingsførende ledning sætter også strøm til de metalliske maskindele og medfører elektrisk stød. Brug altid et anslag eller en lige føringskant ved længdesnit. Dette forbedrer snitnøjagtigheden og mindsker muligheden for, at savklingen sætter sig fast. Brug altid savklinger i den rigtige størrelse, som passer til holdeflangens form (rombisk eller rund). Savklinger, der ikke passer til savens monteringsdele, løber skævt og medfører tab af kontrol. h) Brug aldrig beskadigede eller forkerte savklingespændeflanger eller -skruer. Savklingespændeflangerne og -skruerne er konstrueret specielt til Deres sav, med henblik på optimal ydelse og driftssikkerhed. Brug egnede personlige værnei) midler: Høreværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved ru materialer og ved skift af værktøj.

Årsagerne til tilbageslag og tilsvarende sikkerhedsanvisninger - Et tilbageslag er den uventede reaktion fra en fasthængende eller fejljusteret savklinge, som medfører, at saven ukontrolleret kan bevæge sig ud af arbejdsemnet og hen i retning af betjeningspersonen; - Hvis savklingen sætter sig fast i savspalten, der er ved at lukke sig, blokerer den, og motorkraften slår tilbage i retning af betjeningspersonen; - Hvis savklingen drejes eller justeres forkert i savsnittet, kan tænderne i det bageste savklingeområde hægte sig fast i overfladen af arbejdsemnet, hvorved savklingen springer ud af savspalten og bagud i retning af betjeningspersonen. Et tilbageslag er følge af en forkert brug af saven. Det kan forhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende. a) Hold saven fast med begge hænder og bring Deres arme i en stilling, hvor De kan stå imod tilbageslagskraften. Hold Dem altid på siden af savklingen, placér aldrig savklingen i én linje med Deres krop. Ved et tilbageslag kan rundsaven springe tilbage, dog kan betjeningspersonen beherske tilbageslagskraften, hvis der er truffet passende foranstaltninger. b) Hvis savklingen sidder fast, eller savningen af en anden grund afbrydes, skal De slippe start-stop-kontakten og holde saven roligt i materialet, indtil savklingen står helt stille. Forsøg aldrig at tage saven ud af arbejdsemnet eller at trække den tilbage, så længe savklingen bevæger sig, eller så længe der kan ske et tilbageslag. Find årsagen til, at savklingen sidder fast, og eliminér årsagen ved hjælp af passende foranstaltninger. c) Hvis De vil starte en sav igen, som sidder fast i arbejdsemnet, skal De centrere savklingen i savspalten og kontrollere, at savtænderne ikke er hægtet fast i arbejdsemnet. Sidder savklingen

fast, kan den bevæge sig ud af arbejdsemnet eller forårsage et tilbageslag, når saven startes igen. Afstiv store plader for at mindske risikoen for et tilbageslag på grund af en savklinge, der sidder fast. Store plader kan bøjes over af deres egenvægt. Plader skal afstives på begge sider, både i nærheden af savspalten og ved kanten. Brug ikke stumpe eller beskadigede savklinger. Savklinger med stumpe eller fejljusterede tænder forårsager på grund af en for snæver savspalte en øget friktion, fastsættelse af savklingen og tilbageslag. Skru snitdybde- og snitvinkelindstillingerne fast før savningen. Hvis indstillingerne ændrer sig under savningen, kan savklingen gå i klemme, og der kan ske et tilbageslag. Vær særlig forsigtig, når De udfører et „dybdesnit“ i et skjult område, f.eks. en eksisterende væg. Den neddykkende savklinge kan blokere ved savning i skjulte objekter og forårsage et tilbageslag.

Beskyttelseskappens funktion a) Kontroller altid før brug, om beskyttelseskappen lukker korrekt. Brug ikke saven, hvis beskyttelseskappen ikke kan bevæges frit og ikke lukkes straks. Spænd eller bind aldrig beskyttelseskappen fast. Savklingen ville så være ubeskyttet. Hvis saven utilsigtet falder ned på gulvet, kan beskyttelseskappen blive bøjet. Kontroller, at beskyttelseskappen kan bevæge sig frit og hverken rører ved savklingen eller andre dele i nogen snitvinkel eller skæredybde. b) Kontrollér tilstand og funktion af fjederen til beskyttelseskappen. Få foretaget vedligeholdelse af maskinen før brug, hvis beskyttelseskappen og fjederen ikke arbejder korrekt. Beskadigede dele, klæbrige rester og ophobninger af spåner får beskyttelseskappen til at arbejde med forsinkelse. c) Sørg for, at savens grundplade ikke kan forskyde sig til siden ved ”neddykning”, hvor saven føres skråt ned i arbejdsemnet. En forskydning til siden kan medføre, at savklingen sætter sig fast, og at der dermed sker et tilbageslag. d) Læg ikke saven fra Dem på arbejdsbænken eller gulvet, uden at beskyttelseskappen skærmer savklingen af. En ubeskyttet, efterløbende savklinge bevæger saven mod snitretningen og saver i det, den støder på. Vær opmærksom på savens efterløbstid.

Spalteknivens funktion a) Brug den passende savklinge til spaltekniven. Spaltekniven fungerer kun, hvis stamklingen er tyndere end spaltekniven, og hvis tandbredden er større end spalteknivens tykkelse. b) Justér spaltekniven som beskrevet i betjeningsvejledningen. Forkert tykkelse, position og justering kan være grunden til, at spaltekniven ikke effektivt forhindrer et tilbageslag. c) Brug altid spaltekniven, også ved „dybdesnit“. Spaltekniven trykkes opad ved neddykningen og fjedrer efter neddykningen automatisk ind i savspalten, når rundsaven skubbes frem. d) For at spaltekniven skal kunne virke, skal den befinde sig i savspalten. For at forhindre et tilbageslag er spaltekniven ikke aktiv ved korte snit. e) Brug ikke saven, hvis spaltekniven er bøjet. Blot en ringe fejl kan forsinke lukningen af beskyttelseskappen.

Elektrisk tilslutning og idrifttagning Netspændingen skal svare til angivelsen på typeskiltet. Maskinen skal altid være slukket, før nettilslutningsledningen tilsluttes eller løsnes! For tilslutning og frakobling af netkablet se fig.2. Kontakten [1-8] er beregnet til tænd/sluk (tryk = tændt, slip = slukket). Kontakten kan først betjenes, når kontaktspærren [1-9] er skubbet opad. Når der trykkes på kontaktspærren låses der samtidig op for indstiksskæringsanordningen og saveaggregatet kan bevæges nedad imod fjedertrykket. Derved kommer savklingen frem fra beskyttelseskappen. Når maskinen løftes, fjedrer saveaggregatet atter tilbage til udgangspositionen. Før kun maskinen mod arbejdsemnet, når der er tændt for maskinen. Kontroller altid monteringsanordningens funktion før brug, og brug kun maskinen, når monteringsanordningen fungerer, som den skal.

Larm- og vibrationsoplysninger Værdierne, der er registreret i henhold til EN 60745 udgør typisk: Lydniveau/lydeffekt

95/106 dB(A) TS 55 Q 96/107 dB(A) Måleusikkerhedstillæg K = 3 dB

Indstillinger på maskinen Træk altid netstikket ud af stikkontakten før arbejde på maskinen! Elektronik TS 55 EBQ/TS 55 EQ er forsynet med en helperiodeelektronik med følgende egenskaber: Softstart Softstarten sørger for at maskinen sætter i gang uden ryk. Hastighedsregulering Med stillehjulet [1-6] kan hastigheden indstilles trinløst mellem 2000 og 5200 min-1. Derved kan De foretage en optimal tilpasning af skærehastigheden til det givne arbejdsemne (se tabel 1). Konstant omdrejningstal Det forudvalgte omdrejningstal holdes konstant både i tomgang og under bearbejdningen. Temperatursikring For at beskytte mod overophedning kobler sikkerhedselektronikken maskinen fra, hvis motoren når op på en kritisk temperatur. Efter en afkølingstid på ca. 3-5 minutter er maskinen atter driftsklar. Afkølingstiden bliver kortere, hvis motoren er i gang (tomgang). Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745: Vibrationsemission (3-akset) Savning af træ ah < 2,5 m/s² Savning af metal ah < 2,5 m/s² Usikkerhed K = 1,5 m/s² De angivne emissionsværdier (vibration, støj) blev målt i henhold til prøvebetingelserne i EN 60745 og tjener til sammenligning af maskiner. De kan også bruges til foreløbig bedømmelse af vibrations- og støjbelastningen ved brug. De angivne emissionsværdier gælder ved almindelig brug af elværktøjet. Hvis elværktøjet bruges til andre opgaver eller med andre værktøjer, eller hvis det vedligeholdes utilstrækkeligt, kan vibrations- og støjbelastningen stige betragteligt over tid. For at opnå en præcis vurdering inden for et angivet tidsrum skal maskinens anførte tomgangsog stilstandstider også tages med i betragtning. Det kan nedsætte belastningen over det samlede arbejdstidsrum betydeligt.

Strømbegrænsning Ved ekstrem overbelastning forhindrer strømbegrænsningen et utilladeligt stort strømforbrug. Det kan medføre en reduktion af motoromdrejningstallet. Efter aflastning kører motoren straks igen med fulde omdrejninger. Bremse (kun TS 55 EBQ) Når der slukkes, standses savklingen elektronisk i løbet af 1,5 – 2 sekunder.

Indstilling af spaltekniven - Vip håndtaget [3-2] over, indtil anslag - Skub kontaktspærren [3-1] opad og pres saveaggregatet ned, til det låser - Åbn skruen [3-6] med unbrakonøglen [3-3] - Indstil spaltekniven i henhold til fig. 3 - Spænd skruen [3-6] - Vip håndtaget [3-2] tilbage.

Skæredybde Skæredybden kan indstilles mellem 0 – 55 mm: - Pres skæredybdeanslaget [2-3] ned og flyt det til den ønskede skæredybde (tallene på skalaen [2-1] gælder for 0°-snit uden føringsskinne), - Slip skæredybdeanslaget (skæredybdeans-laget låser i 1mm-intervaller). Saveaggregatet kan derefter presses nedad til den indstillede skæredybde. I hullet [2-2] i skæredybdeanslaget kan der skrues et gevindstykke (M4x8 til M4x12). Ved at skrue på gevindstykket kan skæredybden indstilles endnu mere nøjagtigt (± 0,1 mm). Skærevinkel Saveaggregatet kan drejes mellem 0° og 45°: - Åbn drejeknapperne [2-4, 2-6] - Drej saveaggregatet til den ønskede skærevinkel [2-5] - Spænd drejeknapperne igen Bemærk: De to slutpositioner (0° og 45°) er indstillet fra fabrikken og kan efterjusteres af vores kundeservice. Udsugning Slut altid maskinen til en udsugning. På den drejelige udsugningsstuds [4-1] kan der monteres et Festool-udsugningsaggregat med en udsugningsslange-diameter på 36 mm eller 27 mm (36 mm pga. den mindre rilstopningsrisiko). Montering af overfladebeskytter Ved 0°-snit forbedrer overfladebeskytteren (tilbehør) kvaliteten væsentligt på snitkanten på den afsavede emnedels opadvendte side. - Sæt overfladebeskytteren [5-1] på beskyttelseskappen - Sæt maskinen mod arbejdsemnet resp. føringsskinnen - Pres overfladebeskytteren nedad, indtil den hviler mod arbejdsemnet, og skru den fast med drejeknappen [5-2]. - Justér overfladebeskytteren gennem prøvesavning (maskinen på maksimum skæredybde og omdrejningstrin 6).

Arbejde med maskinen Fastgør altid arbejdsemnet på en sådan måde, at det ikke kan bevæge sig under bearbejdningen. Maskinen skal altid holdes med begge hænder i de dertil beregnede greb [1-1, 1-7]. Skub altid maskinen fremad [1-2], træk aldrig maskinen bagud ind mod Dem selv. Tilpas fremføringshastigheden sådan, at savklingernes skær ikke overophedes, og kunststoffet ikke smelter, når der saves i kunststof. - Sæt den yderste flange [3-10] på, så medbringertappene griber ind i udskæringerne i den inderste flange [3-8]. - Spænd skruen [3-4] - Vip håndtaget [3-2] tilbage.

Savning efter opmærkning Snitviseren [4-3] viser snitforløbet ved 0°- og 45°snit (uden føringsskinne).

Savning af afskæringer Sæt maskinen med den forreste del af savplanet på arbejdsemnet, tænd for maskinen, pres nedad til den indstillede skæredybde og skub maskinen fremad i skæreretningen.

Parallelanslag, sidebord Ved brede afskæringer kan der benyttes et parallelanslag. Parallelanslaget kan også anvendes som sidebord.

Savning af udskæringer (dyksnit) For at forhindre at maskinen slår tilbage skal følgende henvisninger ubetinget overholdes ved dyksnit: - Maskinen skal altid holdes med den bageste kant af savplanet ind mod et fast anlæg. Ved arbejde med føringsskinne skal maskinen holdes mod tilbageslagsstoppet [1-4], der klemmes fast på føringsskinnen. - Maskinen skal altid holdes sikkert med begge hænder og kun bevæges nedad meget langsomt. Fremgangsmåde: Sæt maskinen på arbejdsemnet og hold den ind mod et anlæg (tilbageslagsstop), tænd for maskinen, pres langsomt nedad til den indstillede skæredybde og skub maskinen fremad i skæreretningen. Markeringerne [4-2] viser det forreste og det bageste snitpunkt for savklingen (Ø 160 mm) ved maksimum skæredybde og brug af føringsskinnen.

Sideafdækning, skyggefuger Afdækningen, der kan monteres på siden af beskyttelseskappen, forbedrer udsugningseffekten ved 0°-snit. Samtidig kan afdækningen benyttes som skyggefugeanslag til skyggefugebredder fra 18 mm. Føringssystem Føringsskinnerne, der kan fås i mange forskellige længder, muliggør præcise, rene snit og beskytter samtidig arbejdsemnets overflade mod skader. I forbindelse med det omfattende tilbehør kan der ved hjælp af føringssystemet udføres nøjagtige vinkelsnit, geringssnit og indføjningsarbejder. Muligheden for fastgørelse ved hjælp af skruetvinger [4-4] sørger for stabilt hold og sikkert arbejde. Savplanets føringsspillerum i forhold til føringsskinnen kan indstilles med de to justeringsbakker [1-3]. Føringsskinnerne er forsynet med en overfladebeskytter [1-5], der skal skæres til det korrekte mål før det bruges første gang: - Indstil maskinens omdrejningstal til trin 6 - Sæt maskinen mod den bageste ende af føringsskinnen - Tænd for maskinen, pres den nedad til den indstillede skæredybde og sav overfladebeskytteren til i hele længden uden pauser. Overfladebeskytterens kant svarer nu nøjagtigt til snitkanten.

Savning af aluminium Af hensyn til sikkerheden skal følgende sikkerhedsforanstaltninger overholdes ved bearbejdning af aluminium: - Tilslut maskinen via et fejlstrømsrelæ (HFIrelæ). - Slut maskinen til et egnet udsugningsaggregat. - Rengør regelmæssigt maskinen for støvaflejringer i motorhuset og i beskyttelseskappen. Brug beskyttelsesbriller. - Aluminium må kun saves med de af Festool dertil beregnede specialsavklinger. Ved savning af plader skal der smøres med petroleum, tynde profiler (indtil 3 mm) kan saves uden smøring.

Arbejdsbord Arbejdsbordet MFT/3 gør det nemt at opspænde arbejdsemner, og store og små arbejdsemner kan bearbejdes sikkert og præcist ved hjælp af føringssystemet. Med dets alsidige anvendelsesmuligheder kan der arbejdes både økonomiskfordelagtigt og ergonomisk korrekt.

Gips- og cementbundne fiberplader På grund af den kraftige støvudviklng anbefales det at benytte den afdækning (tilbehør), der kan monteres på siden af beskyttelseskappen.

Savklinger, andet tilbehør For at kunne bearbejde forskellige materialer hurtigt og pænt tilbyder Festool savklinger specielt afstemt efter Deres maskine.

Bestillingsnumrene for disse samt for andet tilbehør, som gør det muligt at anvende Deres Festoolrund- og dyksav alsidigt og effektivt, kan De finde i Festool-kataloget eller på internettet under „www. festool.com“.

Service og vedligeholdelse Før man begynder at foretage arbejder på maskinen skal strømforsyningen kobles fra! Maskine og udluftningsslidser skal altid være rene. Alle vedligeholdelses- og reparationsarbejder som nødvendiggør en åbning af motor-kabinettet må kun foretages af et autoriseret serviceværksted. Polereren er udstyret med selvafbrydende kul, som afbryder for strømmen, når de skal skiftes. Bortskaffelse Elværktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskiner, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler. Kun EU: I henhold til det europæiske direktiv 2002/96/EF skal brugt el-værktøj indsamles særskilt og tilføres en miljøvenlig form for genbrug. Garanti I henhold til de respektive landes lovmæssige bestemmelser yder vi garanti for materiale- eller produktionsfejl, dog mindst på en periode af 12 måneder. I EU-medlemsstaterne udgør garantiperioden 24 måneder (faktura eller følgeseddel gælder som dokumentation). Garantien dækker ikke fejl, der måtte opstå som følge af naturligt slid, overbelastning, ukorrekt håndtering eller fejl, der forårsages af brugeren eller anden anvendelse, der er i modstrid med brugsanvisningen eller fejl, der var kendt ved købet. Garantien dækker heller ikke fejl, der skyldes anvendelse af ikke-originalt tilbehør og forbrugsmateriale (fx slibetallerkener). Reklamationer kan kun anerkendes, hvis maskinen sendes uadskilt til leverandøren eller til et autoriseret Festool-serviceværksted. Opbevar brugsanvisningen, sikkerhedsanvisninger, reservedelslisten og kvitteringen på et sikkert sted. Desuden gælder de til enhver tid gældende garantibetingelser fra producenten. Bemærk På grund af kontinuerligt forsknings- og udviklingsarbejde forbeholder vi os ret til ændringer af de heri anførte tekniske specifikationer. REACh til Festool produkter, tilbehør og forbrugsmateriale Kemikalieloven REACH trådte i kraft i 2007 og er gældende i hele Europa. Som ”downstreambruger” af kemikalier, dvs. producent af produkter, tager vi vores informationspligt over for kunderne alvorligt. På følgende hjemmeside finder du altid aktuelle informationer om de stoffer fra kandidatlisten, som vores produkter kan indeholde: www.festool.com/reach
