BRUKSANVISNING TS 55 EBQ FESTOOL

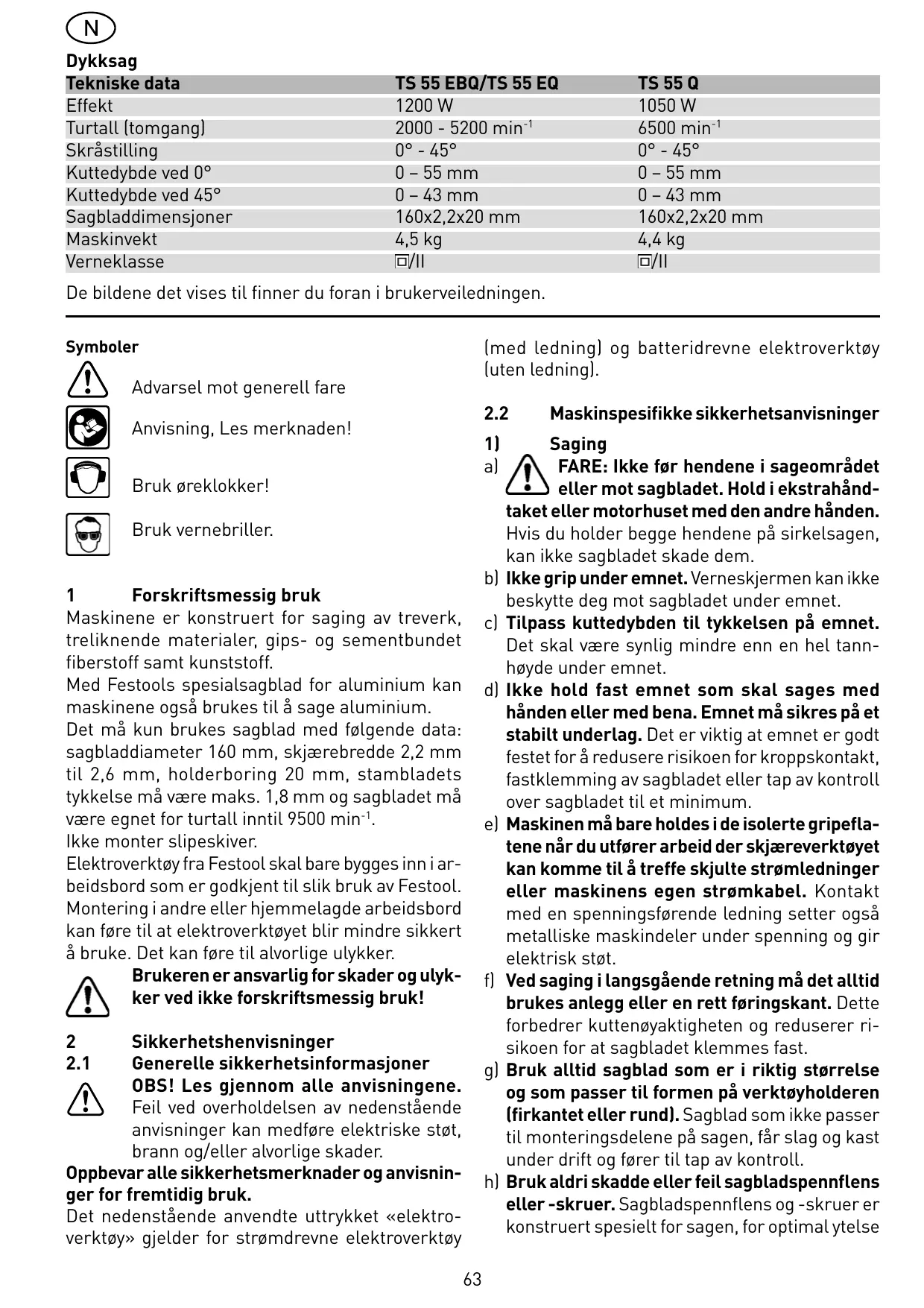

Dykksag Tekniske data Effekt Turtall (tomgang) Skråstilling Kuttedybde ved 0° Kuttedybde ved 45° Sagbladdimensjoner Maskinvekt Verneklasse

Forskriftsmessig bruk Maskinene er konstruert for saging av treverk, treliknende materialer, gips- og sementbundet fiberstoff samt kunststoff. Med Festools spesialsagblad for aluminium kan maskinene også brukes til å sage aluminium. Det må kun brukes sagblad med følgende data: sagbladdiameter 160 mm, skjærebredde 2,2 mm til 2,6 mm, holderboring 20 mm, stambladets tykkelse må være maks. 1,8 mm og sagbladet må være egnet for turtall inntil 9500 min-1. Ikke monter slipeskiver. Elektroverktøy fra Festool skal bare bygges inn i arbeidsbord som er godkjent til slik bruk av Festool. Montering i andre eller hjemmelagde arbeidsbord kan føre til at elektroverktøyet blir mindre sikkert å bruke. Det kan føre til alvorlige ulykker. Brukeren er ansvarlig for skader og ulykker ved ikke forskriftsmessig bruk!

Sikkerhetshenvisninger Generelle sikkerhetsinformasjoner OBS! Les gjennom alle anvisningene. Feil ved overholdelsen av nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy

Maskinspesifikke sikkerhetsanvisninger Saging FARE: Ikke før hendene i sageområdet eller mot sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden. Hvis du holder begge hendene på sirkelsagen, kan ikke sagbladet skade dem. Ikke grip under emnet. Verneskjermen kan ikke beskytte deg mot sagbladet under emnet. Tilpass kuttedybden til tykkelsen på emnet. Det skal være synlig mindre enn en hel tannhøyde under emnet. Ikke hold fast emnet som skal sages med hånden eller med bena. Emnet må sikres på et stabilt underlag. Det er viktig at emnet er godt festet for å redusere risikoen for kroppskontakt, fastklemming av sagbladet eller tap av kontroll over sagbladet til et minimum. Maskinen må bare holdes i de isolerte gripeflatene når du utfører arbeid der skjæreverktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen strømkabel. Kontakt med en spenningsførende ledning setter også metalliske maskindeler under spenning og gir elektrisk støt. Ved saging i langsgående retning må det alltid brukes anlegg eller en rett føringskant. Dette forbedrer kuttenøyaktigheten og reduserer risikoen for at sagbladet klemmes fast. Bruk alltid sagblad som er i riktig størrelse og som passer til formen på verktøyholderen (firkantet eller rund). Sagblad som ikke passer til monteringsdelene på sagen, får slag og kast under drift og fører til tap av kontroll. Bruk aldri skadde eller feil sagbladspennflens eller -skruer. Sagbladspennflens og -skruer er konstruert spesielt for sagen, for optimal ytelse og driftssikkerhet. Bruk egnet personlig verneuti) styr: hørselvern, vernebriller og støvmaske når det oppstår støv under arbeidet, vernehansker ved bearbeiding av ru materialer og når verktøy skal byttes.

Rekylårsaker og tilhørende sikkerhetsanvisninger - rekyl innebærer en uventet reaksjon fra et sagblad som setter seg fast, klemmes fast eller er feil innrettet, og som fører til at sagen kan komme til å bevege seg ukontrollert ut av emnet og i retning av operatøren; - hvis sagbladet setter seg fast eller klemmes fast, blir det blokkert, og motorkraften slår maskinen i retning mot operatøren; - dersom sagbladet får en feil vridning eller innretting, kan tennene i den bakre delen av sagbladet sette seg fast i overflaten på emnet, slik at sagbladet hopper ut av sagsporet og bakover i retning av operatøren. Rekyl er følgen av feil eller ukyndig bruk av sagen. Dette kan forhindres gjennom egnede foranstaltninger slik det er beskrevet nedenfor. a) Hold sagen fast med begge hender og før armene i en stilling der du kan holde imot rekylkreftene. Stå alltid parallelt med sagbladet, før aldri sagbladet i en linje vinkelrett mot kroppen. Ved en rekyl kan sirkelsagen hoppe bakover; imidlertid kan operatøren få kontroll over rekylkreftene dersom det treffes egnede tiltak. b) Dersom sagbladet klemmes fast eller sagingen avbrytes av andre grunner, slipper du opp hovedbryteren og holder sagen rolig i emnet inntil sagen står helt stille Forsøk aldri å ta sagen ut av emnet eller trekke den bakover så lenge sagbladet beveger seg eller det kan avstedkomme en rekyl. Finn årsaken til fastklemmingen av sagbladet og utbedre denne ved hjelp av egnede tiltak. c) Hvis du vil starte på nytt en sag som står i emnet, sentrerer du sagbladet i sagsporet og kontrollerer at sagtennene ikke har satt seg fast i emnet. Hvis sagbladet er klemt fast, kan det bevege seg ut av emnet eller forårsake en rekyl når sagen startes på nytt. d) Store plater må støttes opp, slik at du reduserer risikoen for rekyl på grunn av at sagbladet klemmes fast. Store plater kan bli utsatt for nedbøyning på grunn av egenvekten. Plater må støttes opp på flere sider, både i nærheten av sagsporet og langs kantene. e) Bruk aldri sløve eller skadde sagblad. Sagblad med sløve eller skjeve tenner forårsaker økt slitasje, fastklemming av sagbladet og rekyl på grunn av at sagsporet blir for smalt. f) Før sagingen påbegynnes, må kuttedybde og kuttevinkel stilles inn. Hvis innstillingene endres under sagingen, kan sagbladet klemmes fast, og det kan oppstå rekyl. g) Vær spesielt forsiktig hvis du foretar et nedsenkingskutt i et skjult område, f. eks. en eksisterende vegg. Sagbladet som nedsenkes kan støte mot skjulte gjenstander og føre til rekyl. Verneskjermens funksjon a) Før bruk skal det alltid kontrolleres at verneskjermen lukkes som den skal. Ikke bruk sagen hvis verneskjermen ikke kan beveges fritt og ikke lukkes umiddelbart. Verneskjermen må aldri klemmes eller bindes fast – sagbladet vil ellers være ubeskyttet. Hvis du uforvarende mister sagen i gulvet, kan verneskjermen bli bøyd. Kontroller at verneskjermen kan beveges fritt og at den verken berører sagblad eller andre deler i noen som helst skjærevinkel. b) Kontroller at fjæren til verneskjermen fungerer som den skal og at den ellers er i orden. Foreta service på maskinen dersom verneskjermen eller fjæren ikke fungerer som de skal. Skadde deler, klebrige avleiringer eller sponsansamlinger gjør at verneskjermen fungerer langsommere. c) Ved nedsenkingskutt som ikke utføres i rett vinkel, må sagens bunnplate sikres mot forskyvning i sideretning. Forskyvning i sideretning kan føre til at sagbladet klemmes fast og at det oppstår rekyl. d) Ikke legg sagen på arbeidsbenken eller gulvet uten at verneskjermen dekker sagbladet. Et ubeskyttet sagblad som ikke har stanset helt, beveger sagen mot sageretningen og sager det som står i veien for den. Ta hensyn til etterløpstiden for sagen. Spaltekilens funksjon a) Bruk et egnet sagblad for spaltekilen som skal brukes. For at spaltekilen skal fungere, må stambladet være tynnere enn spaltekilen og tannbredden være større enn spaltekiletykkelsen. b) Juster spaltekilen slik det er beskrevet i bruksanvisningen. Feil tykkelse, posisjon og innretting kan være årsaker til at spaltekilen ikke effektivt hindrer rekyl. c) Bruk alltid spaltekilen, også ved nedsenkingskutt. Spaltekilen trykkes opp under ned64 senkingen, og fjærer tilbake i sagsporet av seg selv når sirkelsagen skyves forover. d) For at spaltekilen skal kunne virke, må den befinne seg i sagsporet. Ved korte kutt er spaltekilen ikke i stand til å hindre rekyl. e) Ikke bruk sagen hvis spaltekilen er bøyd. Selv et svakt avvik kan føre til at verneskjermen lukker seg langsommere. av vernedekselet. Når du hever maskinen, fjærer sagaggregatet tilbake til utgangsstillingen. Maskinen må være slått på når du fører den mot emnet. Før bruk må du alltid kontrollere at monteringsanordningen fungerer som den skal. Bare bruk maskinen dersom den fungerer som den skal.

Opplysninger om støy og vibrasjoner Typiske verdier (beregnet etter EN 60745): Lydtrykknivå/lydnivå

95/106 dB(A) TS 55 Q 96/107 dB(A) Tillegg for usikkerhet ved måling K = 3 dB

Innstillinger på maskinen Støpselet må alltid tas ut av stikkontakten før Innstillings- og vedlikeholdsarbeid kan begynne!

Elektronikk TS 55 EBQ/TS 55 EQ er utstyrt med fullakselelektronikk med følgende egenskaper: Myk oppstart Myk oppstart sikrer rykkfri start av maskinen. Omdreiningstallsjustering Med stillhjul [1-6] kan turtallet justeres trinnvis mellom 2000 og 5200 min-1. Dermed kan skjærehastigheten tilpasses optimalt til hvert materiale (se tabell 1). Konstante omdreiningstall Det forvalgte omdreiningstallet holdes konstant ved tomgang og ved bearbeiding. Temperatursikring Som beskyttelse mot overoppheting slår sikkerhetselektronikken maskinen av når en kritisk motortemperatur er nådd. Etter en avkjølingstid på ca. 3-5 minutter er maskinen igjen klar til bruk. Avkjølingstiden reduseres når maskinen går (tomgang). Strømbegrensning Strømbegrensningen hindrer for høye strømmer ved ekstrem overbelastning. Dette kan føre til redusert motorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang. Brems (kun TS 55 EBQ) Når du slår av maskinen, bremses sagbladet elektronisk i 1,5 – 2 sekunder til det står i ro. Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet i henhold til EN 60745: Svingningsemisjonsverdi (treakset) Saging i tre ah < 2,5 m/s² Saging i metall ah < 2,5 m/s² Usikkerhet K = 1,5 m/s² De angitte utslippsverdiene (vibrasjon, støy) er målt i samsvar med EN 60745, og brukes ved sammenligning av maskiner. De er også egnet til en midlertidig vurdering av vibrasjons- og støybelastning under bruk. De angitte utslippsverdiene representerer de viktigste brukstypene til elektroverktøyet. Dersom elektroverktøyet brukes på annen måte eller med andre innsatsverktøy eller etter utilstrekkelig vedlikehold, kan vibrasjons- og støybelastningen bli merkbart høyere i løpet av det totale arbeidstidsrommet. Man må også ta hensyn til maskinens tomgangs- og stillstandsperioder når man skal gjøre en nøyaktig vurdering for et gitt arbeidstidsrom. Dette kan redusere belastningen betraktelig i løpet av totalt arbeidstidsrom.

Elektrisk tilkobling og igangsetting Nettspenningen må stemme med spesifikasjonene på effektskiltet! Slå maskinen alltid av før du tilkopler eller trekker ut nettkabelen! For å tilslutte og frakople nettledningen se Fig.2. Bryter [1-8] er en på-/av-bryter (trykk = PÅ, slipp = AV). Du kan ikke bruke bryteren før du har skjøvet opp startsperren [1-9]. Når du deaktiverer startsperren, låser du samtidig opp nedsenkingsmekanismen, og sagaggregatet kan beveges nedover mot fjærkraften. Dermed kommer sagbladet ut

Kuttedybde Du kan stille inn kuttedybden fra 0 – 55 mm: - Trykk på kuttedybdeanlegget [2-3] og skyv det til ønsket kuttedybde (verdiene som er angitt på skalaen [2-1] gjelder for 0°-kutt uten føringsskinne), - Slipp kuttedybdeanlegget (kuttedybdeanlegget låses i 1 mm-intervaller).

Sagaggregatet kan bare trykkes ned til innstilt kuttedybde. I hullet [2-2] på kuttedybdeanlegget kan du skru inn en gjengestift (M4x8 til M4x12). Ved å vri på gjengestiften kan du stille inn kuttedybden enda mer nøyaktig (± 0,1 mm). Kuttvinkel Sagaggregatet kan dreies mellom 0° og 45°: - Åpne dreieknappene [2-4, 2-6], - Drei sagaggregatet til ønsket kuttvinkel [2-5], - Skru fast dreieknappene igjen. Merk: Begge endeposisjonene (0° og 45°) er innstilt fra fabrikken og kan etterjusteres av kundeservice. Sagbladskifte - Drei maskinen til 0°-stilling før skifte av salgbar. - Legg om spaken [3-2] til den stopper, - skyv startsperren [3-1] oppover og trykk sagaggregatet nedover til det smetter på plass, - åpne skruen [3-4] med unbrakonøkkel [3-3], - ta av sagbladet, - rengjør flensen [3-8, 3-10], - sett inn nytt sagblad. Dreieretningen på sagblad [3-9] og maskin [3-7] må stemme overens! - Sett inn den ytre flensen [3-10] slik at tappen griper inn i hakket i den indre flensen [3-8]. - Trekk skruen [3-4] godt til, - før spaken [3-2] tilbake. Stille inn spaltekil - Legg om spaken [3-2] til den stopper, - skyv startsperren [3-1] oppover og trykk sagaggregatet nedover til det smetter på plass, - åpne skruen [3-6] med unbrakonøkkel [3-3], - still inn spaltekilen som vist i illustrasjon 3, - trekk skruen [3-6] godt til, - før spaken [3-2] tilbake.

Avsug Koble alltid maskinen til et avsugssystem. På den dreibare avsugstussen [4-1] kan du koble til et Festool-avsugapparat med avsugslange med en diameter på 36 mm eller 27 mm (36 mm anbefales pga. mindre fare for tilstopping). Montere splintbeskyttelse Splintbeskyttelsen (ekstra tilbehør) bedrer i betydelig grad kvaliteten på oversiden av kuttkanten på det avsagde materialet ved 0°-kutt. - Sett splintbeskyttelsen [5-1] på vernedekselet, - sett maskinen på emnet eller føringsskinnen, - trykk splintbeskyttelsen nedover til den ligger på emnet, og skru fast med dreieknappen [5-2]. - Sag inn splintbeskyttelsen (maskinen på maksimal kuttedybde og turtalltrinn 6).

Arbeide med maskinen Fest alltid emnet slik at det ikke kan bevege seg under bearbeiding. Hold alltid maskinen med begge hender på de monterte håndtakene [1-1, 1-7]. Skyv alltid maskinen [1-2], trekk aldri maskinen bakover mot deg. Ved å tilpasse fremføringshastigheten unngår du at skjærene på sagbladet går varme og ved saging av kunststoff unngår du at kunststoffet smelter.

Sage etter streker Kuttviseren [4-3] viser kuttforløpet ved 0°- og 45°kutt (uten føringsskinne). Kapping Sett maskinen med fremre del av arbeidsbordet på emnet, slå på maskinen, trykk ned til innstilt kuttedybde og skyv forover i sagretningen. Sage utsnitt (dykkutt) For å unngå rekyl ved dykkutt må du alltid følge disse anvisningene: - Maskinen må alltid legges med arbeidsbordets bakre kant mot et fast anlegg. Når du arbeider med føringsskinne, må maskinen plasseres mot rekylstopperen [1-4], som klemmes fast på føringsskinnen. - Maskinen må alltid holdes forsvarlig med begge hender og må alltid senkes langsomt ned. Fremgangangsmåte: Sett maskinen på emnet og plasser den mot et anlegg (rekylstopp), slå på maskinen, trykk langsomt ned til innstilt kuttedybde og skyv den i sagretningen. Markeringene [4-2] viser det fremste og bakerste kuttpunktet på sagbladet (Ø 160 mm) ved maksimal kuttdybde og bruk av føringsskinne.

Sage i aluminium Når du arbeider med aluminium, må du av sikkerhetsgrunner ta hensyn til dette: - Det må forkobles en sikkerhetsbryter for jordfeilstrøm (FI). - Koble maskinen til et egnet avsugapparat. - Rengjør maskinen regelmessig for støvoppsamling i motorkassen og i vernedekselet.

Multifunksjonsbord Multifunksjonsbordet MFT/3 gjør det enkelt å spenne opp arbeidsemnet og bearbeide store og små arbeidsemner sikkert og nøyaktig i kombinasjon med bruk av føringssystemet. Med sine mange bruksområder kan du arbeide både lønnsomt og ergonomisk. Bruk vernebriller. - Aluminium må bare sages med spesialsagblad fra Festool. Ved saging av plater må du smøre med petroleum. Tynnveggede profiler (inntil 3 mm) kan bearbeides uten smøring.

Sagblad, annet tilbehør For å kunne bearbeide forskjellige materialer raskt og rent tilbyr Festool sagblad som er spesielt konstruert for maskinen din. Bestillingsnummer for disse og annet tilbehør som gir deg muligheten til allsidig og effektiv bruk av Festool-sirkelsagen, finner du i Festool-katalogen eller på Internett under „www.festool.com“.

Vedlikehold og pleie Før enhver form for arbeid på maskinen må alltid nettstøpselet trekkes ut. Maskinen og ventilasjonsspaltene må alltid holdes rene. Alt vedlikehold og alle reparasjoner som krever at motorkapslingen åpnes, må bare utføres av autorisert kundeverksted. Maskinen er utstyrt med spesialkull som slås automatisk av. Dersom disse er slitt ut skjer et automatisk strømavbrudd og maskinen stanses.

Parallellanlegg, utvidelse av bord For kuttbredder inntil 180 mm kan du bruke et parallellanlegg. Parallellanlegget kan også brukes som utvidelse av bordet. Sidedeksel, skyggefuger Dekselet som kan monteres på siden av vernedekselet, forbedrer effekten av avsuget ved 0°-kutt. Samtidig kan dekselet brukes som skyggefugeanslag for skyggefugebredder fra 18 mm.

Avhending Kast aldri elektroverktøy i husholdningsavfallet! Returner maskin, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land. Kun EU: I henhold til EU-direktiv 2002/96/EF må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Føringssystem Føringsskinnene fås i forskjellige lengder og muliggjør presise, rene snitt og beskytter samtidig emneoverflaten mot skader. I kombinasjon med det omfangsrike tilbehøret kan du utføre nøyaktige vinkelkutt, gjæringskutt og tilpasningsarbeider med føringssystemet. Festemuligheten med tvinger [4-4] sørger for godt feste og sikkert arbeid. Arbeidsbordets klaring i forhold til føringsskinnene kan stilles inn med de to innstillingsbakkene [1-3]. Føringsskinnene har en splintbeskyttelse [15], som må kuttes til etter mål før første gangs bruk: - Sett maskinens turtall på trinn 6, - sett maskinen på den bakre enden av føringsskinnen, - slå på maskinen, trykk ned til innstilt kuttedybde og sag hele lengden uten å ta av splintbeskyttelsen. Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten.

Garanti Vi garanterer mot material- eller produksjonefeil på våre maskiner i henhold til nasjonale lover, men minst 12 måneder. Innenfor EU er garantiperioden 24 måneder (kvittering eller leveringsseddel må fremlegges som bevis). Skader som skyldes naturlig slitasje, overbelastning, ufagmessig behandling eller skader som er forårsaket av brukeren eller bruk som ikke er i henhold til bruksanvisningen eller som var kjent ved kjøp, dekkes ikke av garantien. Likeledes dekkes heller ikke skader som kan skyldes bruk av ikke-originalt tilbehør og forbruksmaterialer (f. eks, slipetallerkener). Reklamasjoner godkjennes kun dersom maskinen sendes udemontert tilbake til leverandøren eller et

autorisert Festool servicesenter. Oppbevar bruksanvisningen, sikkerhetsforskrifter, reservedelsliste og kjøpsbevis på et trygt sted. Ellers gjelder de til enhver tid gjeldende garantibetingelsene fra produsenten. Merknad På grunn av fortløpende forsknings- og utviklingsarbeid tas det forbehold om endringer i de tekniske opplysningene i dokumentet. REACh for Festool-produkter, tilbehør og forbruksmateriell REACh har siden 2007 vært gjeldende kjemikalievedtekt over hele Europa. Som produsent av produkter som inneholder kjemikalier, er vi bevisst på vår informasjonsplikt overfor kundene. For at vi alltid skal kunne holde deg oppdatert og gi deg informasjon om mulige stoffer i våre produkter som finnes på listen, har vi opprettet følgende nettside: www.festool.com/reach
