NÁVOD K OBSLUZE TS 55 EBQ FESTOOL

Originál návodu k obsluze/Seznam náhradních dílù

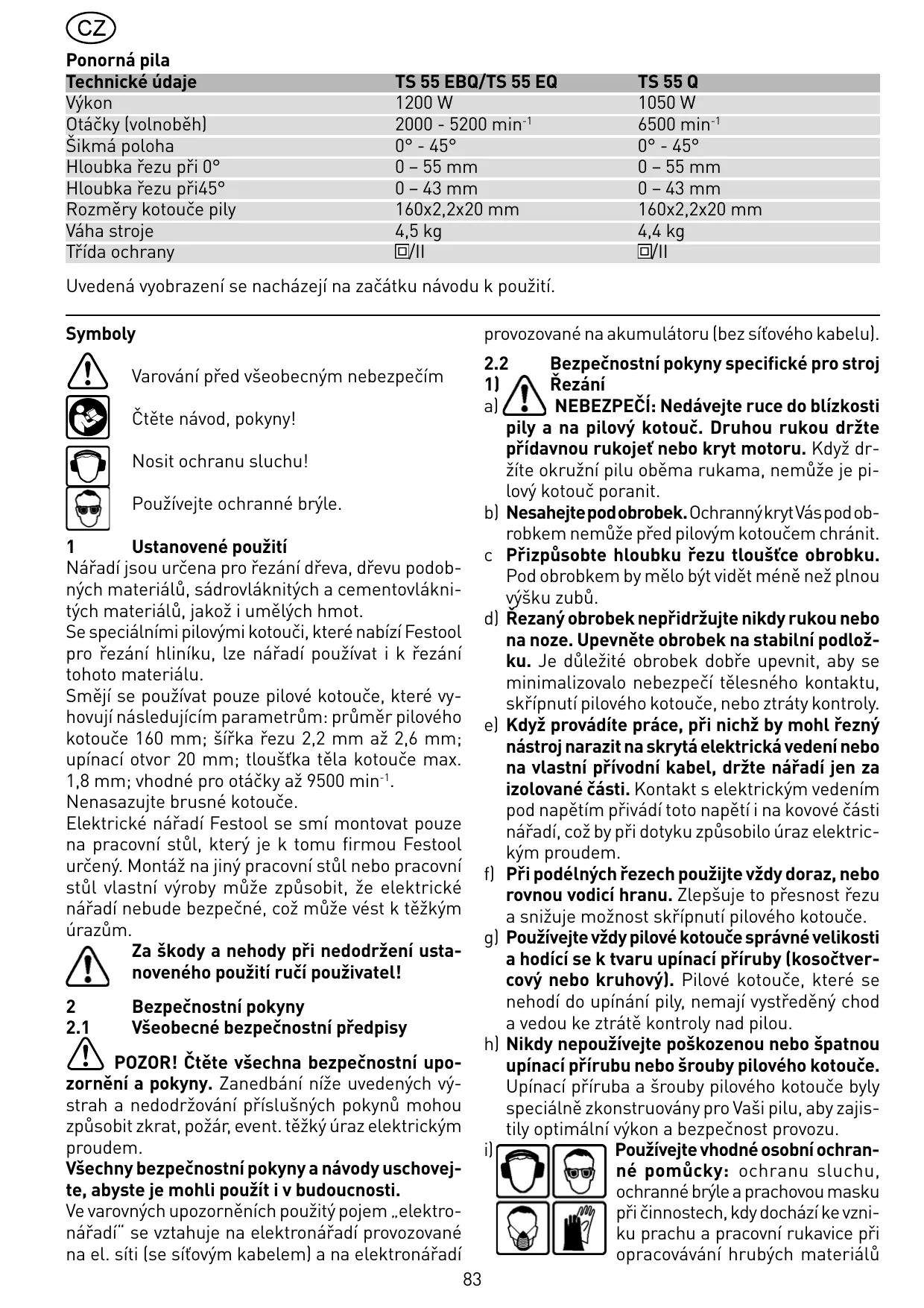

Ponorná pila Technické údaje Výkon Otáčky (volnoběh) Šikmá poloha Hloubka řezu při 0° Hloubka řezu při45° Rozměry kotouče pily Váha stroje Třída ochrany

1200 W 2000 - 5200 min-1 0° - 45° 0 – 55 mm 0 – 43 mm 160x2,2x20 mm 4,5 kg /II TS 55 Q 1050 W 6500 min-1 0° - 45° 0 – 55 mm 0 – 43 mm 160x2,2x20 mm 4,4 kg /II Uvedená vyobrazení se nacházejí na začátku návodu k použití. Symboly provozované na akumulátoru (bez síťového kabelu). Bezpečnostní pokyny specifické pro stroj Řezání NEBEZPEČÍ: Nedávejte ruce do blízkosti pily a na pilový kotouč. Druhou rukou držte přídavnou rukojeť nebo kryt motoru. Když držíte okružní pilu oběma rukama, nemůže je pilový kotouč poranit. b) Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nemůže před pilovým kotoučem chránit. c Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by mělo být vidět méně než plnou výšku zubů. d) Řezaný obrobek nepřidržujte nikdy rukou nebo na noze. Upevněte obrobek na stabilní podložku. Je důležité obrobek dobře upevnit, aby se minimalizovalo nebezpečí tělesného kontaktu, skřípnutí pilového kotouče, nebo ztráty kontroly. e) Když provádíte práce, při nichž by mohl řezný nástroj narazit na skrytá elektrická vedení nebo na vlastní přívodní kabel, držte nářadí jen za izolované části. Kontakt s elektrickým vedením pod napětím přivádí toto napětí i na kovové části nářadí, což by při dotyku způsobilo úraz elektrickým proudem. f) Při podélných řezech použijte vždy doraz, nebo rovnou vodicí hranu. Zlepšuje to přesnost řezu a snižuje možnost skřípnutí pilového kotouče. g) Používejte vždy pilové kotouče správné velikosti a hodící se k tvaru upínací příruby (kosočtvercový nebo kruhový). Pilové kotouče, které se nehodí do upínání pily, nemají vystředěný chod a vedou ke ztrátě kontroly nad pilou. h) Nikdy nepoužívejte poškozenou nebo špatnou upínací přírubu nebo šrouby pilového kotouče. Upínací příruba a šrouby pilového kotouče byly speciálně zkonstruovány pro Vaši pilu, aby zajistily optimální výkon a bezpečnost provozu. Používejte vhodné osobní ochrani) né pomůcky: ochranu sluchu, ochranné brýle a prachovou masku při činnostech, kdy dochází ke vzniku prachu a pracovní rukavice při opracovávání hrubých materiálů Varování před všeobecným nebezpečím Čtěte návod, pokyny! Nosit ochranu sluchu! Používejte ochranné brýle. Ustanovené použití Nářadí jsou určena pro řezání dřeva, dřevu podobných materiálů, sádrovláknitých a cementovláknitých materiálů, jakož i umělých hmot. Se speciálními pilovými kotouči, které nabízí Festool pro řezání hliníku, lze nářadí používat i k řezání tohoto materiálu. Smějí se používat pouze pilové kotouče, které vyhovují následujícím parametrům: průměr pilového kotouče 160 mm; šířka řezu 2,2 mm až 2,6 mm; upínací otvor 20 mm; tloušťka těla kotouče max. 1,8 mm; vhodné pro otáčky až 9500 min-1. Nenasazujte brusné kotouče. Elektrické nářadí Festool se smí montovat pouze na pracovní stůl, který je k tomu firmou Festool určený. Montáž na jiný pracovní stůl nebo pracovní stůl vlastní výroby může způsobit, že elektrické nářadí nebude bezpečné, což může vést k těžkým úrazům. Za škody a nehody při nedodržení ustanoveného použití ručí použivatel!

Bezpečnostní pokyny Všeobecné bezpečnostní předpisy POZOR! Čtěte všechna bezpečnostní upozornění a pokyny. Zanedbání níže uvedených výstrah a nedodržování příslušných pokynů mohou způsobit zkrat, požár, event. těžký úraz elektrickým proudem. Všechny bezpečnostní pokyny a návody uschovejte, abyste je mohli použít i v budoucnosti. Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí

nebo při výměně nástroje. Příčiny zpětného rázu a příslušné bezpečnostní pokyny - zpětný náraz je neočekávaná reakce prohnutého, svíraného nebo špatně vyrovnaného pilového kotouče, která vede k tomu, že se pila může nekontrolovaně vysmeknout z obrobku a pohybovat se směrem k pracovníkovi; - když se pilový kotouč prohne nebo když uvízne v svírajícím se řezu, zablokuje se, a síla motoru vymrští nářadí nazpět, směrem k pracovníkovi; - když se pilový kotouč v řezu zkroutí nebo špatně vyrovná, mohou zuby v zadní části pilového kotouče zabrat do povrchu obrobku, přičemž je pilový kotouč z řezu vymrštěn nazpět ve směru pracovníka. Zpětný náraz vzniká v důsledku špatného nebo nesprávného použití pily. Lze mu zabránit dále popsanými vhodnými bezpečnostními opatřeními. a) Držte pilu pevně oběma rukama a mějte paže v takové poloze, aby udržely sílu zpětného nárazu. Držte se vždy stranou pilového kotouče, dbejte toho, abyste s ním nikdy neměli tělo v jedné čáře. Při zpětném nárazu může okružní pila vyskočit směrem dozadu, přesto může pracovník sílu zpětného nárazu zvládnout, učiní-li se vhodná opatření. b) Dojde-li k sevření pilového kotouče nebo přeruší-li se řezání z jiného důvodu, pusťte spínač ZAP/VYP a držte pilu klidně v materiálu, dokud se pilový kotouč zcela nezastaví. Nikdy se nesnažte vyprostit pilu z obrobku, nebo ji vytahovat nazpátek, dokud se pilový kotouč pohybuje - mohlo by dojít k zpětnému nárazu. Zjistěte, proč dochází ke svírání pilového kotouče, a vhodnými opatřeními odstraňte příčinu. c) Když chcete pilu, která vězí v obrobku, znovu nastartovat, vycentrujte pilový kotouč v řezu a přesvědčte se dřív, že pilové zuby nejsou zachyceny v obrobku. Je-li pilový kotouč skřípnut, může se pila při novém startu z obrobku vysmeknout a způsobit zpětný náraz. d) Velké desky podepřete, aby se snížilo riziko zpětného nárazu způsobeného skřípnutím pilového kotouče. Velké desky se mohou vlastní hmotností prohnout. Desky musí být podepřeny na obou stranách, jak v blízkosti řezu, tak na okraji. e) Nepoužívejte tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně rozvedenými zuby působí v úzkých řezech větším třením, dochází k jejich skřípnutí a ke zpětnému nárazu. f) Než začnete řezat, pevně utáhněte nastavení hloubky řezu a úhlu řezu. Kdyby se při řezání tato nastavení změnila, mohlo by dojít ke skřípnutí pilového kotouče a k zpětnému nárazu. g) Buďte zvlášť opatrní při „řezu zanořením“ do skryté oblasti, např. do stávající zdi. Zanořený pilový kotouč se může při řezání zablokovat o skryté objekty a způsobit zpětný náraz.

Funkce ochranného krytu a) Před každým použitím zkontrolujte, zda se ochranný kryt správně uzavírá. Pilu nepoužívejte, pokud ochranný kryt není volně pohyblivý a nezavírá se okamžitě. Ochranný kryt nikdy nezajišťujte ani neuvazujte v otevřené poloze; pilový kotouč by tak nebyl chráněný. Pokud by pila neúmyslně spadla na zem, ochranný kryt se může zdeformovat. Zajistěte, aby se ochranný kryt volně pohyboval a při jakýchkoli úhlech a hloubkách řezu se nedotýkal pilového kotouče ani ostatních dílů. b) Zkontrolujte stav a funkci pružiny pro ochranný kryt. S použitím nářadí vyčkejte, dokud ochranný kryt a pružina nefungují bezchybně. Poškozené díly, lepivé usazeniny nebo shluky třísek brání ochrannému krytu ve správné funkci. c) Při „řezu zanořením“, který není pravoúhlý, zajistěte základní desku pily proti posunutí do strany. Posunutí do strany může vést ke skřípnutí pilového kotouče a tím ke zpětnému nárazu. d) Neodkládejte pilu na pracovní plochu nebo na zem, pokud ochranný kryt nechrání pilový kotouč. Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezu a řeže vše, co mu přijde do cesty. Nezapomínejte nikdy na doběh pily. Funkce rozvíracího klínu a) Používejte pilový kotouč vhodný pro rozvírací klín. Aby rozvírací klín fungoval, musí být tělo pilového kotouče tenčí než rozvírací klín a šířka zubů musí být větší než tloušťka rozvíracího klínu. b) Kalibrujte rozvírací klín podle Návodu k použití. Nesprávná tloušťka, poloha a vyrovnání mohou způsobit, že rozvírací klín účinně nezabrání zpětnému nárazu. c) Používejte rozvírací klín vždy, i u „řezů zanořením“. Rozvírací klín se při zanoření zatlačí vzhůru, a při předsunutí okružní pily po jejím vynoření samočinně vypruží do řezu. d) Aby byl rozvírací klín účinný, musí být zaveden ve spáře řezu. U krátkých řezů není rozvírací klín účinný a nezabraňuje zpětnému nárazu. e) Nepoužívejte pilu s ohnutým rozvíracím klínem. Již i nepatrný odpor může uzavírání ochranného krytu zpomalit. Hodnoty hluku Hodnoty zjištěné dle EN 60745 jsou typicky: Akustická hladina / Hladina akustického tlaku

95/ 106 dB(A) TS 55 Q 96/ 107 dB(A) Přídavná hodnota nespolehlivosti měření K = 3 dB Noste chrániče sluchu!

Celkové hodnoty vibrací (součet vektorů ve třech směrech) zjištěné podle EN 60745: Hodnota vibrací (3 osy) Řezání dřeva ah < 2,5 m/s2 Řezání kovu ah < 2,5 m/s2 Nepřesnost K = 1,5 m/s2 Uvedené hodnoty vibrací a hlučnosti byly změřeny podle zkušebních podmínek uvedených v EN 60745 a slouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí. Uvedené hodnoty vibrací a hlučnosti se vztahují k hlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, s jinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi a hlukem může během celé pracovní doby výrazně zvýšit. Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí na volnoběh a vypnutí nářadí v rámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit. tabulka 1). Konstantní otáčky Předvolené otáčky motoru jsou elektronicky udržovány na konstantní hodnotě. Tím je i při zatížení dosaženo rovnoměrné rychlosti řezu. Teplotní pojistka Pro ochranu před přehřátím (spálením motoru) je vestavěna elektronická teplotní pojistka. Před dosažením kritické teploty vypne elektronika motor. Po ochlazení, v rozmezí asi 3 až 5 minut, je přístroj opět připraven k použití a plně zatížitelný. Doba ochlazení se výrazně zkrátí, pokud přístroj poběží na volnoběžné otáčky. Omezení proudu Omezovač proudu omezuje proudový odběr při přetížení. To může vést ke snížení otáček motoru. Po odlehčení motor hned zase naběhne do původních otáček. Brzda (TS 55 EBQ) Po vypnutí se pilový kotouč během 1,5 – 2 sekund zabrzdí.

Elektrické připojení a uvedení do provozu Sítové napětí musí souhlasit s údaji na výkonovém štítku. Před zapojením do sítě nebo vytažením ze sítě strojek vždy vypněte! Připojení a odpojení přípojného vedení viz obr. 2. Spínač [1-8] slouží jako vypínač (Při stisknutí = ZAPNUTO, při povolení = VYPNUTO). Spínač lze aktivovat teprve tehdy, když je blokování spínání [1-9] posunuto vzhůru. Odblokováním spínání se současně odblokuje i ponořovací ústrojí a okružní pila může být proti síle pružiny stlačena dolů. Přitom se pilový kotouč vynoří z ochranného krytu. Při pozvednutí nářadí se toto odpruží zpět do výchozí polohy. Nářadí veďte proti obrobku, jen pokud je zapnuto. Před každým použitím zkontrolujte funkci montážního zařízení a nářadí používejte pouze tehdy, pokud toto zařízení řádně funguje.

Nastavení na pile Před jakoukoliv manipulací s přístrojem vytáhněte síťovou zástrčku ze zásuvky.

Elektronika Elektronické řízení TS 55 EBQ/ TS 55 EQ umožňuje:

Hloubka řezu Hloubku řezu lze nastavit od 0 – 55 mm: – Stlačte doraz hloubky řezu [2-3] a posuňte ho na žádanou hloubku (hodnoty, které udává stupnice [2-1], platí pro polohu řezu 0° bez vodicí lišty). – Uvolněte doraz hloubky řezu (doraz hloubky řezu má západky po 1mm krocích). Okružní pilu lze nyní stlačit dolů až po nastavenou hloubku řezu. Do otvoru [2-2] dorazu hloubky řezu lze zašroubovat stavěcí závitový kolík (M4x8 až M4x12). Přestavením stavěcího závitového kolíku lze hloubku řezu nastavit ještě přesněji (± 0,1 mm). Úhel řezu Okružní pilu lze natočit pod úhlem 0° až 45°: – Povolte otočné knoflíky [2-4, 2-6], – Natočte okružní pilu na požadovaný úhel řezu [2-5], – Otočné knoflíky znovu pevně utáhněte. Poznámka: Obě krajní polohy (0° a 45°) jsou nastaveny z výroby a mohou být v servisu dodatečně přestaveny. Výměna pilového kotouče – Před výměnou pilového kotouče nastavte nářadí do polohy 0°. – Páčku [3-2] překlopte až na doraz, – Blokování spuštění [3-1] posuňte vzhůru a stlačte okružní pilu dolů až na doraz, – Klíčem s vnitřním šestihranem [3-3] vyšroubujte šroub [3-4], – Vyjměte pilový kotouč, – Očistěte příruby [3-8, 3-10], Nasaďte nový pilový kotouč. Pozor: Smysl otáčení pilového kotouče [3-9] a nářadí [37] musí souhlasit! – Vnější přírubu [3-10] nastavte tak, že unášecí čepy Pomalý rozběh Elektronicky regulovaný rozběh zajišťuje klidný rozběh přístroje. Regulace otáček Otáčky lze plynule nastavit kolečkem [1-6] v rozsahu mezi 2000 a 5200 min-1. Tím můžete vhodně přizpůsobit rychlost řezu použitému materiálu (viz

zapadnou do drážek na vnitřní přírubě [3-8], – Šroub [3-4] pevně utáhněte, – Páčku [3-2] překlopte zpět. Nastavení rozvíracího klínu – Páčku [3-2] překlopte až na doraz, – Blokování spuštění [3-1] posuňte vzhůru a stlačte okružní pilu dolů až na doraz, – Klíčem s vnitřním šestihranem [3-3] vyšroubujte šroub [3-6], – Rozvírací klín nastavte podle obr. 3, – Šroub [3-6] pevně utáhněte, – Páčku [3-2] překlopte zpět.

Odsávání Nářadí by mělo být trvale připojeno k odsávacímu zařízení. Na otočné odsávací hrdlo [4-1] lze připojit vysavač Festool s odsávací hadicí o průměru 36 mm nebo 27 mm (doporučuje se 36 mm vzhledem k menšímu nebezpečí ucpání). Montáž chrániče proti otřesům Chránič proti otřesům (příslušenství) výrazně zlepšuje u polohy řezu 0° kvalitu horní hrany řezu řezaného obrobku. – Chránič proti otřesům [5-1] nastrčte na ochranný kryt, – Nářadí nasaďte na obrobek, popř. na vodicí lištu. – Chránič proti otřesům stlačte dolů, až dolehne na obrobek, a otočným knoflíkem [5-2] utáhněte. – Chránič proti otřesům nařízněte (nářadí nastaveno na maximální hloubku řezu a stupeň otáček 6)

Práce s nářadím Obrobek upevněte vždy tak, aby se při opracovávání nemohl pohybovat. Nářadí držte vždy oběma rukama za příslušná držadla [1-1, 1-7]. Nářadí posunujte vždy dopředu [1-2]; nikdy jej neposouvejte zpátky k sobě. Přizpůsobenou rychlostí posuvu zabraňte přehřívání ostří pilového kotouče a při řezání plastu jeho tavení.

Řezání podle rysky Ukazatel řezu [4-3] ukazuje při poloze řezu 0° a 45° (bez vodicí lišty) průběh řezu. Odřezávání (dělení materiálu) Nářadí nasaďte přední částí základové vodicí desky pily na obrobek, zapněte jej, stlačte na nastavenou hloubku řezu a posunujte ve směru řezu. Řezání výřezů (ponorné řezy) Aby se zamezilo zpětným nárazům při ponorných řezech, je bezpodmínečně nutné dbát následujících pokynů: – Zadní hranu základové vodicí desky pily vždy opřete o pevnou zarážku. Při práci s vodicí lištou se nářadí přiloží na doraz proti zpětnému nárazu [1-4], který je na vodicí liště připevněn. – Nářadí vždy bezpečně držte oběma rukama a jen pomalu ponořujte. Postup: Nářadí nasaďte na obrobek a přiložte na zarážku (zarážku zpětného rázu), zapněte jej, pomalu stlačujte na nastavenou hloubku řezu a posunujte ve směru řezu. Značky [4-2] ukazují při maximální hloubce řezu a při použití vodicí lišty mezní body zářezu pilového kotouče (Ø 160 mm) vpředu i vzadu.

Řezání hliníku Při opracování hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření: – Zapojte nářadí přes proudový chránič (FI, PRCD). – K nářadí připojte vhodný vysavač. – Pravidelně čistěte usazeniny prachu v krytu motoru. Používejte ochranné brýle. – Hliník smí být řezán jen pomocí k tomu určených speciálních pilových kotoučů Festool. Při řezání desek je nutné mazání petrolejem, tenkostěnné profily (do 3 mm) lze opracovávat bez mazání. Sádrovláknité a cementovláknité desky Vzhledem k vysoké prašnosti se doporučuje používání postranního krytu (příslušenství), který se montuje ze strany na ochranný kryt. Příslušenství Objednací čísla níže popsaného příslušenství vyhledejte, prosím, ve svém katalogu Festool nebo na internetu pod “www.festool.com”. Paralelní doraz, rozšíření stolu Paralelní doraz lze použít do šířky odřezku 180 mm. Tento paralelní doraz lze použít i jako rozšíření stolu. Postranní kryt, drážky Postranní kryt, který lze namontovat na ochranný kryt, zlepšuje u řezů v poloze 0° účinnost odsávání. Současně může tento kryt sloužit i jako drážkovací doraz pro šířky drážek od 18 mm. Vodicí systém Vodicí lišty různých délek umožňují přesné, čisté řezy a současně chrání horní plochu obrobku před poškozením. Ve spojení s četným příslušenstvím umožňuje vodicí systém FS provádět přesné úhlové i pokosové řezy a lícování. Možnost upevnění mezi svěrky [4-4] zajišťuje pevné držení a bezpečnou práci. Bocní vuli vedení základové vodicí desky pily na vodicích lištách lze nastavit obema serizovacími celistmi [1-3], které ji vymezují.

Vodicí lišty mají chránič proti otřesům [1-5], který je třeba před prvním použitím přiříznout na míru: – Nastavte otáčky nářadí na stupeň 6, – Nasaďte nářadí k zadnímu konci vodicí lišty, – Nářadí zapněte, stlačte na nastavenou hloubku řezu a chránič proti otřesům bez odkladu po celé délce přiřízněte. Nyní hrana chrániče proti otřesům přesně odpovídá hraně řezu.

Likvidace Nevyhazujte elektrická nářadí do domovního odpadu! Nechte ekologicky zlikvidovat nářadí, příslušenství a obaly! Dodržujte přitom platné národní předpisy. Pouze EU: Podle evropské směrnice 2002/96/ES musí být stará elektrická zařízení tříděna a předána k ekologické likvidaci. Záruka Na naše nářadí poskytujeme na vady materiálu nebo výrobní vady záruku podle zákonných ustanovení jednotlivých zemí, minimálně ovšem 12 měsíců. V rámci zemí EU činí záruční doba 24 měsíců (na základě účtenky nebo dodacího listu). Ze záruky jsou vyloučeny škody způsobené zejména přirozeným opotřebením, přetížením, neodborným zacházením, resp. škody zaviněné uživatelem nebo způsobené jiným použitím, v rozporu s provozním návodem, nebo které byly známy již při zakoupení. Rovněž jsou vyloučeny škody, které byly způsobeny použitím jiného než originálního příslušenství a spotřebního materiálu Festool (např. brusné talíře). Reklamace lze uznat pouze tehdy, pokud je nerozebrané nářadí zasláno zpět dodavateli nebo autorizovanému servisu Festool. Návod k obsluze, bezpečnostní pokyny, seznam náhradních dílů a nákupní doklad pečlivě uschovejte. Jinak platí vždy aktuální záruční podmínky výrobce. Poznámka: Díky neustálému výzkumu a vývoji jsou změny zde uváděných technických údajů vyhrazeny.

Multifunkční stůl Multifunkční stůl MFT/3 umožňuje jednoduché upínání obrobků a ve spojení s vodicím systémem bezpečné a přesné obrábění velkých i malých obrobků. Svým mnohostrannými možnostmi použití umožňuje hospodárnou a ergonomickou práci. Pilové kotouče, zvláštní příslušenství Pro rychlé a čisté opracování rozličných materiálů nabízí Festool pilové kotouče vyladěné speciálně na své nářadí. Objednací čísla zde uvedeného i dalšího příslušenství, které Vám umožní mnohostranné a efektivní používání Vaší ruční okružní pily Festool, vyhledejte v katalogu Festool, nebo na internetu pod “www. festool.com”.

Údržba a péče Před jakoukoliv manipulací s přístrojem vytáhněte síťovou zástrčku ze zásuvky. Veškerou údržbu a opravy které vyžadují otevření krytu motoru smí provádět pouze autorizovaný zákaznický servis. Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté. Přístroj je vybaven speciálními samovypínacími uhlíky. Jsou-li opotřebené, automaticky se přeruší napájení a přístroj se zastaví. Adresa pro výrobky Festool, jejich příslušenství a spotřební materiál REACh je nařízení o chemických látkách, platné od roku 2007 v celé Evropě. Jako následný uživatel, tedy jako výrobce výrobků jsme si vědomi své informační povinnosti vůči zákazníkům. Abychom vás mohli vždy informovat o nejnovějším vývoji a o možných látkách ze seznamu látek v našich výrobcích, vytvořili jsme pro vás následující webovou stránku: www.festool.com/reach
