SMILEFIX PRO - Fotelik samochodowy dla niemowląt KIDDY - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI SMILEFIX PRO KIDDY

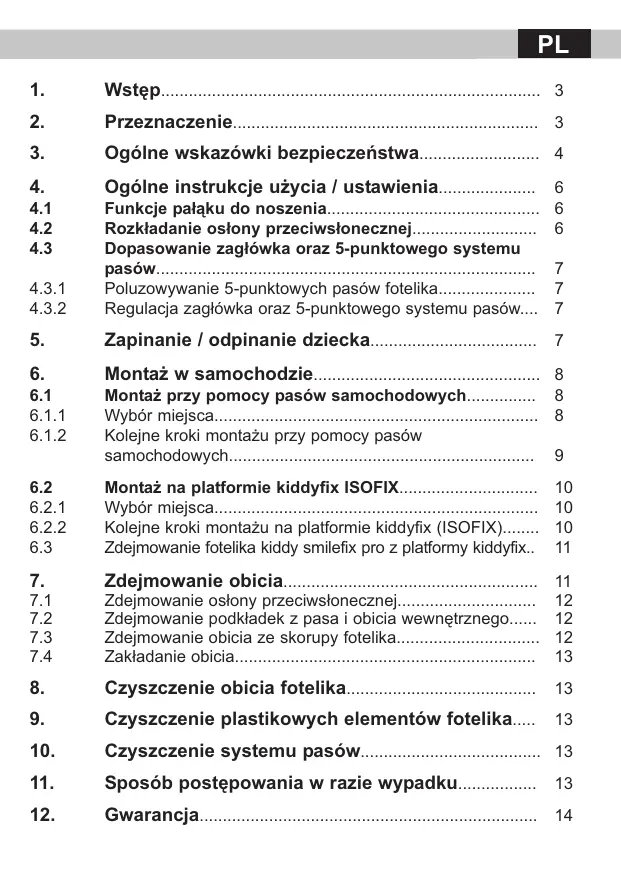

Ogólne wskazówki bezpieczeństwa.......................... 4

Przeznaczenie.................................................................. 3 Ogólne instrukcje użycia / ustawienia..................... 6 Funkcje pałąku do noszenia.............................................. Rozkładanie osłony przeciwsłonecznej........................... Dopasowanie zagłówka oraz 5-punktowego systemu pasów.................................................................................. Poluzowywanie 5-punktowych pasów fotelika..................... Regulacja zagłówka oraz 5-punktowego systemu pasów....

Montaż przy pomocy pasów samochodowych............... 8 Wybór miejsca...................................................................... 8 Kolejne kroki montażu przy pomocy pasów samochodowych.................................................................. 9

Zdejmowanie obicia....................................................... Zdejmowanie osłony przeciwsłonecznej.............................. Zdejmowanie podkładek z pasa i obicia wewnętrznego...... Zdejmowanie obicia ze skorupy fotelika............................... Zakładanie obicia.................................................................

Czyszczenie plastikowych elementów fotelika.....

Czyszczenie systemu pasów....................................... 13 Sposób postępowania w razie wypadku................. 13 Gwarancja......................................................................... 14 Instrukcja obsługi kiddy smilefix pro

Cieszymy się, że wybierając system zabezpieczający dziecko, zdecydowali się Państwo na zakup fotelika kiddy smilefix pro. Fotelik kiddy smilefix pro stanowi część oferowanej przez naszą firmę linii Pro, która dzięki zastosowaniu specjalnych materiałów pochłaniających energię zapewnia optymalne bezpieczeństwo Państwa dziecku. Występujące w trakcie wypadku siły są wyjątkowo dobrze absorbowane, zanim dotrą do delikatnych części ciała dziecka. Aby zapewnić dziecku optymalną ochronę, fotelik kiddy smilefix pro musi być stosowany zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi!

Fotelik kiddy smilefix pro została przetestowany i dopuszczony do obrotu zgodnie z wymogami aktualnej wersji normy dopuszczającej ECE-R44/04. Otrzymał on homologację typu „universal“ i „semiuniversal“ (w połączeniu z platformą ISOFIX kiddyfix). Oznacza to: universal: fotelik kiddy smilefix pro może być montowany we wszystkich pojazdach wyposażonych w 3-punktowy system pasów bezpieczeństwa zgodnie z normą ECE 16 lub podobnymi normami. semiuniversal: w połączeniu z platformą kiddyfix (akcesoria) fotelik smilefix pro może być montowany we wszystkich pojazdach, które zostały wymienione na liście typów pojazdów. Najbardziej aktualna wersja listy typów pojazdów jest dostępna pod adresem: http://www.kiddy.de/content/files/kiddyfix.pdf

Prosimy pamiętać, że fotelik nie może być montowany na fotelach pojazdu z aktywną przednią poduszką powietrzną! Przednia poduszka powietrzna naciskająca na skorupę fotelika może doprowadzić do poważnych obrażeń dziecka, a nawet jego śmierci! W przypadku używania fotelika w samochodzie należy przestrzegać zaleceń podręcznika użytkownika samochodu.

3. Ogólne wskazówki bezpieczeństwa

Przed pierwszym użyciem prosimy o dokładne zapoznanie się z instrukcją obsługi. Używanie fotelika w niewłaściwy sposób może spowodować zagrożenie życia dziecka. Wiele obrażeń powstaje w wyniku bezmyślności i można ich łatwo uniknąć. Nie wolno wprowadzać żadnych zmian do systemu zabezpieczającego dziecko. Może to spowodować niesprawność systemów zabezpieczających lub ograniczenie ich skuteczności. W razie wystąpienia trudności należy skontaktować się ze sprzedawcą fotelika lub bezpośrednio z producentem. Regularnie kontrolować elementu skorupy fotelika. Szczególnie system pasów i zapięcie pasów należy regularnie sprawdzać pod kątem oznak zużycia lub ewentualnych uszkodzeń. W czasie jazdy nie wolno regulować żadnych elementów fotelika! Fotelik kiddy powinien być zawsze montowany w samochodzie ustawiony w kierunku przeciwnym do kierunku jazdy (tyłem do kierunku jazdy). Prosimy przestrzegać wskazówek zawartych w podręczniku użytkownika pojazdu, w którym montowany jest wybrany przez Państwa fotelik kiddy. Prosimy sprawdzić, czy wszystkie ruchome części fotelika kiddy prawidłowo zatrzaśnięte na swoich miejscach. Fotelik ten można stosować wyłącznie dla dzieci z grupy wiekowej 0+ (do maksymalnie 13 kg lub około 15 miesięcy).

Prosimy zwrócić uwagę, szczególnie w przypadku montażu w Vanach i kamperach, by fotelik kiddy był montowany w łatwo-dostępnym miejscu dla osób trzecich w razie konieczności prowadzenia akcji ratunkowej. Nigdy nie używać fotelika kiddy jako koszyka do zakupów lub innego rodzaju środka transportu. Nigdy nie pozostawać dziecka w foteliku bez opieki, szczególnie, gdy fotelik jest ustawiony na jakimś podwyższeniu (komodzie do przewijania, stole, itp.). Zawsze zabezpieczyć dziecko systemem pasów (nawet jeżeli fotelik kiddy nie jest używany w samochodzie)! Nie kłaść żadnych ciężkich przedmiotów na półce samochodowej, ponieważ w razie wypadku mogą one spowodować poważne obrażenia. Przewożąc pusty fotelik kiddy w samochodzie, zawsze go zabezpieczać samochodowym pasem bezpieczeństwa lub zamontować na platformie kiddyfix (oryginalne akcesoria). Nigdy nie korzystać z fotelika kiddy bez oryginalnego obicia, które stanowi część oryginalnego systemu zabezpieczeń! Fotelik chronić przed bezpośrednim działaniem promieni słonecznych, w przeciwnym razie fotelik może ulec nadmiernemu nagrzaniu. W trakcie dłuższych podróży zaplanować odpowiednią ilość postojów, a w ich trakcie wyjąć dziecko z fotelika, aby odciążyć jego kręgosłup. W samochodzie zabezpieczać fotelik kiddy wyłącznie przy pomocy 3-punktowego samochodowego pasa bezpieczeństwa lub dostępnej opcjonalnie platformy ISOFIX kiddyfix. Po wypadku (prędkość > 10km/h) lub w razie uszkodzenia któregoś z elementów, nie korzystać dalej z fotelika kiddy! (Patrz punkt 11)

4. Ogólne instrukcje użycia / ustawienia

Przed pierwszym użyciem fotelika kiddy prosimy o dokładne zapoznanie się z instrukcją obsługi. Instrukcję należy zawsze przechowywać w kieszeni od pod fotelikiem (A)! W przypadku ewentualnych problemów będzie zawsze dostępna pod ręką.

4.1 Funkcje pałąku do noszenia

W celu ustawienia pałąku do noszenia (G), nacisnąć oba przyciski pałąku do noszenia (J) (Rys. 1, cyfr. 1) i przekręcić pałąk (G) (Rys. 1, cyfr. 2) do żądanej pozycji. Sprawdzić, czy oba przyciski pałąka do noszenia (J) zatrzasnęły się prawidłowo! Pałąk do noszenia (G) w foteliku kiddy smilefix pro można ustawiać w różnych pozycjach (Rys. 2-4). Rys. 2 - Ustawienie w pozycji do noszenia / montaż na platformie kiddyfix / Ustawienie montażowe w samochodzie z 3-punktowym pasem bezpieczeństwa Rys. 3 - Karmienie Rys. 4 - Kołysanie

4.2 Rozkładanie i mocowanie osłony przeciwsłonecznej

Aby rozwinąć osłonę przeciwsłoneczną pociągnąć ją do przodu w kierunku dolnej części skorupy fotelika (Rys. 5). Zaczepić haczyki od daszka przeciwsłonecznego o wystające z fotelika pętelki (I) (Rys.6).

4.3 Dopasowanie zagłówka oraz 5-punktowego systemu pasów

4.3.1 Poluzowywanie 5-punktowych pasów fotelika

Przed regulacją zagłówka (E) lub wysokości pasów ramiennych (D), konieczne jest poluzowanie systemu pasów. W tym celu nacisnąć i przytrzymać centralny przycisk pasów (N) (Rys. 7, Cyfr. 1) i pociągnąć oba pasy naramienne (D) (Rys. 7, Cyfr. 2). Dopiero teraz można dostosować ustawienia zagłówka (E) lub pasów naramiennych (D) do wielkości dziecka lub wyjąć dziecko z fotelika.

4.3.2 Regulacja zagłówka oraz 5-punktowego systemu pasów

System pasów jest połączony z zagłówkiem (E), co oznacza, że system pasów nie być regulowany oddzielnie od zagłówka (E)! W celu dopasowania pociągnąć uchwyt do regulacji wysokości (P) do siebie (Rys. 8. Cyfr.1) i poruszyć nim w wybranym kierunku - do góry lub do dołu (Rys. 8, Cyfr. 2). Prawidłowe ustawienie zagłówka (E) osiąga się, gdy pasy ramienne znajdują się na wysokości ramion dziecka (Rys. 9). Po dopasowaniu wysokości zagłówka (E), uchwyt do regulacji wysokości (P) powinien wskoczyć w wyżłobienie w obudowie fotelika. Uważać, by pasy się nie poskręcały ani nie zakleszczyły!

5. Zapinanie / odpinanie dziecka

Dziecko musi być zawsze dokładnie przypięte i zabezpieczone gdy leży w foteliku (A)! Poluzować pasy naramienne zgodnie z instrukcjami z punktu 4.3.1 i ułożyć je z boku ponad krawędzią fotelika.

Ułożyć dziecko w foteliku i przeprowadzić pasy ramienne (D) nad ramionami dziecka (Rys. 10). Złączyć znajdujące się na pasach naramiennych klamry zapinające (C) jedna na drugą (Rys. 10). Teraz wsunąć klamry zapinające (C) do zapięcia pasów (B). Zapięcie powinno zatrzasnąć się z wyraźnym odgłosem „kliknięcia“ (Rys. 12). Sprawdzić czy zapięcie zatrzasnęło się i jest prawidłowo zablokowane! Pociągnąć za pas centralny (M) aż system pasów będzie ściśle przylegał do ciała dziecka (Rys. 13)! Uważać, by pasy się nie poskręcały oraz by nie przylegały do ciała dziecka zbyt ciasno. Aby odpiąć dziecko z fotelika, należy poluzować pasy ramienne (D) zgodnie z instrukcjami z punktu 4.3.1 i nacisnąć czerwony przycisk na zapięciu pasów (B) na zapięciu pasów aby je rozpiąć. Teraz można wyjąć dziecko z fotelika.

6. Montaż w samochodzie

6.1 Montaż przy pomocy pasów samochodowych

Prosimy dokładnie zapoznać się z informacjami zawartymi w podręczniku eksploatacji samochodu dotyczącymi używania systemów zabezpieczających dziecko. Fotelik kiddy smilefix pro może być zamontowany w samochodach na dowolnym fotelu wyposażonym w 3-punktowe pasy bezpieczeństwa (Rys. 14).

W przypadku systemów zabezpieczających dziecko skierowanych tyłem do kierunku jazdy poduszka powietrzna od strony pasażera musi być dezaktywowana lub też należy montować system zabezpieczający dziecko na innym fotelu samochodowym.

6.1.2 Kolejne kroki montażu przy pomocy pasów samochodowych

Ustawić fotelik kiddy tyłem do kierunku jazdy na fotelu bez aktywnej przedniej poduszki powietrznej i wyposażonym w 3-punktowy pas bezpieczeństwa (Rys. 15). Wyciągnąć pas bezpieczeństwa; przeprowadzić pas biodrowy przez obie prowadnice pasa biodrowego (K) i wsunąć klamrę do zapięcia zamka aż wyraźnie „kliknie” (Rys. 16). Naciągnąć pas biodrowy (Rys. 16). Teraz ułożyć pas naramienny na skorupie fotelika (A) i przeprowadzić je przez prowadnice pasa ramiennego (O) z tyłu fotelika kiddy (Rys. 17). Zwrócić uwagę na prawidłową pozycję klamry pasa. Teraz naciągnąć system pasów. Uważać, by pas się nie poskręcał (Rys. 18)! Niektóre pojazdy są wyposażone w tak zwaną blokadę pasów. Dzięki temu automatyczne wysuwanie się pasów może zostać zablokowane, co z kolei umożliwia stabilniejsze zamocowanie fotelika kiddy. Prosimy zapoznać się z instrukcją obsługi pojazdu lub skonsultować się z zakładem wykonującym naprawy serwisowe w celu uzyskania dodatkowych informacji na ten temat.

6.2 Montaż na platformie kiddyfix ISOFIX

Prosimy dokładnie zapoznać się z informacjami zawartymi w podręczniku eksploatacji samochodu dotyczącymi używania systemów zabezpieczających dziecko (A). System zabezpieczający dziecko kiddy smilefix może zostać zamontowany w połączeniu z platformą ISOFIX kiddyfix w dowolnym miejscu w samochodzie, które dysponuje mocowaniami ISOFIX. Dokonując wyboru miejsca montażu fotelika w pojeździe należy dokładnie zapoznać się z dostarczoną listą typów pojazdów. Najnowszą wersję listy typów pojazdów można zawsze pobrać pod tym adresem: http://www.kiddy.de/content/files/kiddyfix.pdf. Systemy zabezpieczające dziecko ustawione w kierunku przeciwnym do kierunku jazdy (tyłem do kierunku jazdy) nie mogą być montowane na fotelach z aktywną przednią poduszką powietrzną!

6.2.2 Kolejne kroki montażu na platformie kiddyfix (ISOFIX)

W pierwszej kolejności należy odpowiednia zamontować platformę ISOFIX kiddyfix w pojeździe. Montaż przeprowadzić zgodnie ze wskazówkami instrukcji obsługi platformy kiddyfix. Ustawić sanie z przodu . Przesunąć obie boczne dźwignie do góry (Rys. 19; Cyfr. 1) i przesunąć sanie do przodu (Rys. 19; Cyfr. 2). Aby połączyć fotelik smilefix pro z zamontowaną platformą kiddyfix wsunąć prowadnice mocujące skorupy fotelika w uchwyty mocujące platformy (Rys. 20; Cyfr. 1). Docisnąć górną część fotelika do dołu (od strony zagłówka) (Rys. 21; Cyfr. 2).

Gdy fotelik zostanie prawidłowo zamocowany na platformie, można będzie usłyszeć sygnał dźwiękowy (Rys. 22). Prawidłową blokadę fotelika sprawdza się również po ustawieniu awaryjnych przycisków zwolnienia blokady. Jeżeli fotelik jest prawidłowo zamocowany, widać zieloną powierzchnię, a przyciski są ustawione do góry (Rys. 23). Teraz przesunąć fotelik razem z saniami mocno w kierunku oparcia fotela samochodowego (Rys. 24). W przypadku użycia fotelika w połączeniu z platformą kiddyfix, pałąk do noszenia musi być ustawiony zawsze w pozycji przedstawionej na rysunku (Rys. 24).

6.3 Zdejmowanie fotelika kiddy smilefix pro z platformy kiddyfix

Aby zdjąć fotelik, docisnąć górną część skorupy lekko do dołu i przytrzymać przycisk zwolnienia blokady (F) na pałąku do noszenia (G) (Rys. 25, Cyfr. 1). Teraz można zdjąć fotelik podnosząc go do góry (Rys. 25; Cyfr. 2). Fotelik można również zdjąć z platformy przyciskając awaryjne przyciski zwolnienia blokady (Rys. 26) i pociągając za pałąk do noszenia (G).

7. Zdejmowanie obicia

Fotelika nie wolno stosować bez obicia (tapicerki). Obicie stanowi integralną część systemu zabezpieczeń! W związku z powyższym stosować wyłącznie oryginalne obicie dostarczane przez producenta! W przypadku konieczności wymiany obicia, należy zamówić zapasowe obicie u sprzedawcy fotelika. W przypadku fotelika kiddy smilefix pro nie ma potrzeby demontowania systemu pasów w celu zdjęcia obicia (tapicerki)!

7.1 Zdejmowanie osłony przeciwsłonecznej

Odpiąć zamek błyskawiczny pomiędzy osłoną przeciwsłoneczną i obiciem skorupy fotelika. Teraz można zdjąć osłonę przeciwsłoneczną.

7.2 Zdejmowanie podkładek z pasa i obicia wewnętrznego

Otworzyć zapięcie pasów (B) i pociągnąć poduszeczkę zapięcia pasów do góry, ponad zapięcie. Teraz można otworzyć zapięcia typu Velcro® (rzepy) po zewnętrznej stronie poduszeczki pasa naramiennego (D) i ściągnąć poduszeczkę. Obicie wewnętrzne można ściągnąć po otwarciu zapięć typu Velcro® (rzepów)obok pasów naramiennych (D). Teraz można pociągnąć obicie wewnętrzne do góry i ściągnąć je z zagłówka (E).

7.3 Zdejmowanie obicia ze skorupy fotelika

Aby zdjąć obicie skorupy fotelika, najpierw przesunąć zagłówek do górnej pozycji. Teraz można zwolnić uchwyty mocujące (Rys. 27, Cyfr. 1) znajdujące się w dolnej części. Następnie przesunąć zagłówek do dolnej pozycji i zwolnić górne uchwyty (Rys. 27; Cyfr. 1). Teraz można otworzyć zapięcia typu Velcro® (rzepy) biodrowym. pod pasem Zwolnić haczyki mocujące na krawędzi skorupy obok prowadnic pasa biodrowego (K). Teraz można ściągnąć obicie pod przyciskiem regulacji centralnej (N) i pod prowadnicami pasa biodrowego (K) i przesunąć zapięcie pasów (B) przez obicie, aby je całkowicie ściągnąć (Rys. 28).

7.4 Zakładanie obicia

Aby założyć obicie postępować zgodnie z powyższą procedurą ale w odwrotnej kolejności (Punkt 7.1 - 7.3). W przypadku ponownego montażu obicia, uważać by pasy nie poskręcały się w trakcie zakładania, ani nie zakleszczyły!

8. Czyszczenie obicia fotelika

Zdjęte obicie można prać w temperaturze 30° w pralce. Nie wolno go odwirowywać, ani suszyć w suszarce.

9. Czyszczenie plastikowych elementów fotelika

Plastikowe elementy można czyścić delikatnym środkiem czyszczącym i miękką ściereczką. W żadnym przypadku nie stosować silnych środków czyszczących (np. rozpuszczalników).

10. Czyszczenie systemu pasów

Systemu pasów nie wolno demontować. Można je czyścić wilgotną ściereczką. W żadnym przypadku nie stosować środków czyszczących!

11. Sposób postępowania w razie wypadku

Po wypadku przy prędkości większej niż 10 km/h fotelik musi zostać skontrolowany przez producenta pod kątem ewentualnych uszkodzeń, a w razie potrzeby konieczna jest jego wymiana.

Fotelik kiddy smilefix pro objęty jest 2-letnią gwarancją na wady produkcyjne i materiałowe. Okres gwarancyjny rozpoczyna się w dniu dokonania zakupu. Podstawą reklamacji jest paragon i karta gwarancyjna. Świadczenia gwarancyjne obejmują foteliki prawidłowo użytkowane, które zostaną odesłane do producenta w czystym i schludnym stanie. Gwarancja nie obejmuje: - oznaki naturalnego zużycia oraz uszkodzeń spowodowanych nieodpowiednią eksploatacją - szkód spowodowanych niewłaściwym lub nieprawidłowym użytkowaniem. Materiały: Wszystkie zastosowane materiały spełniają wysokie wymogi dotyczące odporności kolorów na promieniowanie UV. Mimo to wszystkie materiały ulegają płowieniu, jeśli są wystawione na działanie promieniowania UV. Zjawisko to nie jest więc wadą materiałową lecz zwykłą oznaką zużycia, która nie jest objęta gwarancją. W przypadku reklamacji należy bezzwłocznie skontaktować się ze sprzedawcą fotelika. Firma kiddy życzy Państwu i Państwa dziecku przyjemnej i bezpiecznej podróży!
