BEDIENUNGSANLEITUNG SMILEFIX PRO KIDDY

DEU Bedienungsanleitung

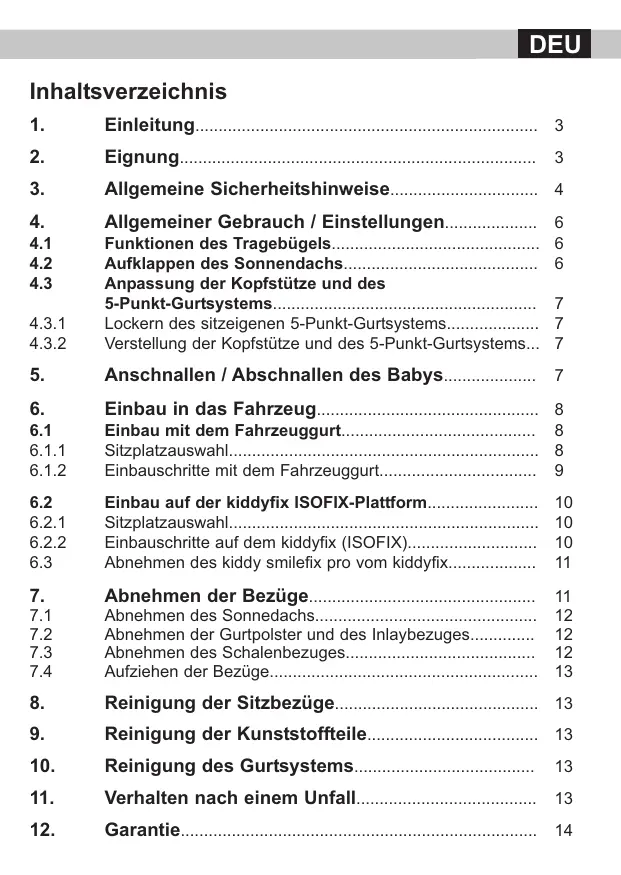

Inhaltsverzeichnis DEU

Eignung............................................................................. 3 Allgemeiner Gebrauch / Einstellungen.................... Funktionen des Tragebügels............................................. Aufklappen des Sonnendachs.......................................... Anpassung der Kopfstütze und des 5-Punkt-Gurtsystems......................................................... Lockern des sitzeigenen 5-Punkt-Gurtsystems.................... Verstellung der Kopfstütze und des 5-Punkt-Gurtsystems...

Einbau in das Fahrzeug................................................ Einbau mit dem Fahrzeuggurt.......................................... Sitzplatzauswahl................................................................... Einbauschritte mit dem Fahrzeuggurt..................................

Anschnallen / Abschnallen des Babys.................... 7

Einbau auf der kiddyfix ISOFIX-Plattform........................ Sitzplatzauswahl................................................................... Einbauschritte auf dem kiddyfix (ISOFIX)............................ Abnehmen des kiddy smilefix pro vom kiddyfix...................

Abnehmen des Sonnedachs................................................ Abnehmen der Gurtpolster und des Inlaybezuges.............. Abnehmen des Schalenbezuges......................................... Aufziehen der Bezüge..........................................................

Reinigung der Kunststoffteile..................................... 13

Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems für den kiddy smilefix pro entschieden haben. Der kiddy smilefix pro ist Teil der Pro-Linie unseres Unternehmens, die durch besonders energieableitende Materialien umfassende Sicherheit zum Schutz Ihres Babys und Ihres heranwachsenden Kindes bietet. Die bei einem Unfall auftretenden Kollisionskräfte werden besonders gut absorbiert, bevor sie die empfindlichen Körperstellen Ihres Babys erreichen. Um Ihrem Kind den umfassenden Schutz zu gewährleisten, muss Ihr kiddy smilefix pro unbedingt so verwendet werden, wie es in dieser Bedienungsanleitung beschrieben ist!

Die Sitzschale kiddy smilefix pro ist gemäß der aktuellsten Version der Zulassungsnorm ECE-R44/04 geprüft und zugelassen worden. Sie erhielt die Bauartgenehmignug für die Klassen „universal“ und „semiuniversal“ (in Verbindung mit der ISOFIX-Plattform kiddyfix). Das bedeutet: universal: Ihr kiddy smilefix pro darf in allen Fahrzeugen mit 3-Punktgurt gemäß ECE 16 oder vergleichbaren Normen verwendet werden. semiuniversal: In Verbindung mit der kiddyfix Plattform (Zubehör) darf der smilefix pro in allen Fahrzeugen verwendet werden, die in der Fahrzeugtypenliste aufgeführt sind. Prüfen Sie die aktuellste Version der Typenliste unter: http://www.kiddy.de/content/files/kiddyfix.pdf

DEU Beachten Sie, dass Ihr kiddy niemals auf Fahrzeugsitzen mit aktivem Frontairbag benutzt werden darf! Ein Frontairbag, der auf die Sitzschale prallt, kann Ihr Kind sehr schwer verletzen oder sogar töten! Richten Sie sich bei der Verwendung im Fahrzeug nach den Empfehlungen des Benutzerhandbuches des Fahrzeuges.

3. Allgemeine Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor dem ersten Gebrauch sorgfältig durch. Die falsche Benutzung kann für Ihr Kind lebensgefährlich sein. Verletzungen werden durch Gedankenlosigkeit verursacht und sind leicht zu vermeiden. Es ist unzulässig, an Kinderrückhaltesystemen irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehoben bzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller. Überprüfen Sie regelmäßig die Elemente der Sitzschale. Vor allem das Gurtsystem und Gurtschloss müssen regelmäßig auf Abnutzung oder eventuelle Schäden hin überprüft werden. Nehmen Sie keine Einstellungen während der Fahrt vor! Bauen Sie Ihren kiddy immer entgegen der Fahrtrichtung ein (mit dem Rücken in Fahrtrichtung). Beachten Sie die Hinweise im Betriebshandbuch des Fahrzeuges in das Ihr kiddy eingebaut wird. Stellen Sie sicher, dass alle beweglichen Teile Ihres kiddy eingerastet sind und sich keine Teile in beweglichen Sitzen oder Türen eingeklemmt werden.

DEU Verwenden Sie die Sitzschale ausschließlich für die Altersgruppe 0+ (bis zu maximal 13 kg bzw. ca. 15 Monaten). Achten Sie vor allem bei Vans und Caravans darauf, dass Ihr kiddy im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist. Benutzen Sie Ihren kiddy niemals als Einkaufshilfe oder sonstige Transporthilfe. Lassen Sie Ihr Baby nie unbeaufsichtigt, vor allem nicht, wenn Sie Ihren kiddy auf erhöhten Flächen (Wickelkommode, Tisch, etc.) abstellen. Sichern Sie Ihr Baby immer mit dem Gurtsystem (auch wenn Sie Ihren kiddy nicht im Kraftfahrzeug benutzen)! Legen Sie keine schweren Gegenstände auf die Hutablage, sie könnten bei einem Unfall zu gefährlichen Geschossen werden. Wenn Sie Ihren kiddy ohne Kind im Auto mitführen, sichern Sie Ihn unbedingt mit dem Fahrzeuggurt oder auf Ihrem kiddyfix (Originalzubehör). Verwenden Sie Ihren kiddy niemals ohne den Originalbezug, er ist Teil des Sicherheitskonzeptes! Schützen Sie Ihren kiddy vor direkter Sonneneinstrahlung, er könnte sich unangenehm aufheizen. Gönnen Sie Ihrem Baby bei längeren Fahrten Pausen und achten Sie darauf, es während den Pausen aus Ihrem kiddy zu nehmen, um die Wirbelsäule zu entlasten. Sichern Sie Ihren kiddy im Kraftfahrzeug ausschließlich mit dem fahrzeugeigenen 3-Punktgurt an den markierten Gutführungen oder auf der als Zubehör erhältlichen ISOFIX-Plattform kiddyfix.

DEU Verwenden Sie Ihren kiddy nach einem Unfall (Geschwindigkeit > 10km/h) oder wenn Teile beschädigt wurden, nicht weiter! (Siehe Punkt 11)

4. Allgemeiner Gebrauch / Einstellungen

Bitte lesen Sie vor der ersten Benutzung Ihres kiddy diese Bedienungsanleitung sorgfältig durch. Bewahren Sie sie immer im Staufach an der Unterseite der Babyschale (A) auf! Sie ist damit bei evtl. Problemen immer vor Ort.

4.1 Funktionen des Tragebügels

Um den Tragebügel (G) zu verstellen, drücken Sie beide Tragebügelknöpfe (J) (Abb.1; Ziff.1) und drehen Sie den Tragebügel (G) (Abb.1; Ziff.2) anschließend in die gewünschte Position. Achten Sie darauf, dass beide Tragebügelknöpfe (J) wieder einrasten! Der Tagebügel (G) Ihres kiddy smilefix pro kann in mehreren Stellungen verwendet werden (Abb. 2-4). Abb. 2 - Tragestellung / Einbau auf kiddyfix / Einbaustelung im Fahrzeug mit 3-Punkt Gurt Abb. 3 - Füttern Abb. 4 - Schaukeln

4.2 Aufklappen und befestigen des Sonnendachs

Um das Sonnendach aufzufalten, ziehen Sie es nach vorn in Richtung des Fußendes der Babyschale (Abb. 5). Hängen Sie nun den am Sonnendach fixierten Befestigungshaken in die Sonnendachschlaufen (I) am Schalenrand ein (Abb. 6).

4.3 Anpassung der Kopfstütze und des 5-Punkt-Gurtsystems

4.3.1 Lockern des sitzeigenen 5-Punkt-Gurtsystems

Bevor Sie die Kopfstütze (E) bzw. die Höhe der Schultergurte (D) anpassen können, müssen Sie das Gurtsystem lockern. Halten Sie hierzu den Zentralgurtknopf (N) (Abb. 7; Ziff.1) gedrückt und ziehen Sie beide Schultergurte (D) (Abb. 7; Ziff. 2) heraus. Nun können Sie die Kopfstütze (E) bzw. die Schultergurte (D) auf die Größe Ihres Kindes anpassen oder das Kind aus der Babyschale herausnehmen.

4.3.2 Verstellung der Kopfstütze und des 5-Punkt-Gurtsystems

Das Gurtsystem ist mit der Kopfstütze (E) verbunden, was bedeutet, dass das Gurtsystem nicht getrennt von der Kopfstütze (E) verstellt werden muss! Zum Verstellen ziehen Sie den Höhenverstellgriff (P) nach außen (Abb. 8; Ziff.1) und bewegen Sie ihn in der gewünschten Richtung nach oben bzw. nach unten (Abb. 8; Ziff.2). Die Kopfstütze (E) muss so eingestellt werden, dass die Schultergurte auf Schulterhöhe des Babys liegen (Abb. 9). Rasten Sie den Höhenverstellgriff (P) nach der Anpassung der Kopfstütze (E) wieder ein. Achten Sie darauf, dass das Gurtsystem nicht verdreht oder eingeklemmt wird!

5. Anschnallen / Abschnallen des Babys

Schnallen Sie Ihr Kind, wenn es in der Babyschale (A) liegt, grundsätzlich an! Lockern Sie die Schultergurte wie in Punkt 4.3.1 beschrieben und legen Sie sie seitlich über den Schalenrand.

DEU Legen Sie Ihr Baby in die Babyschale und führen Sie dann die Schultergurte (D) über die Schultern (Abb. 10). Legen Sie die an den Schultergurten befindlichen Schlosszungen (C) übereinander (Abb. 11). Schieben Sie nun die Schlosszungen (C) in das Gurtschloss (B). Es ist verrastet, wenn ein „klickendes“ Geräusch zu hören ist (Abb. 12). Prüfen Sie die sichere Verrastung! Ziehen Sie nun am Zentralgurt (M) bis das Gurtsystem eng am Körper Ihres Kindes anliegt (Abb. 13)! Achten Sie darauf, dass das Gurtsystem nicht verdreht ist und eng am Körper Ihres Kindes anliegt. Um Ihr Baby abzuschnallen, lockern Sie die Schultergurte (D) wie in Punkt

4.3.1 beschrieben und drücken die rote Taste am Gurtschloss (B). Danach

können Sie Ihr Kind herausnehmen.

6. Einbau in das Fahrzeug

6.1 Einbau mit dem Fahrzeuggurt

6.1.1 Sitzplatzauswahl

Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen im Betriebshandbuch Ihres Fahrzeuges. Das Kinderrückhaltesystem kiddy smilefix pro kann in Fahrzeugen auf jedem Platz eingebaut werden, der über ein 3-Punkt Gurtsystem verfügt (Abb. 14).

DEU Bei rückwärts gerichteten Kinderrückhaltesystemen muss der *Beifahrerairbag ausgeschaltet oder ein anderer Sitzplatz verwendet werden.

6.1.2 Einbauschritte mit dem Fahrzeuggurt

Stellen Sie Ihren kiddy rückwärts gerichtet auf einen Sitzplatz ohne aktiven Frontairbag und mit 3-Punkt Gurt (Abb. 15). Ziehen Sie den Fahrzeuggurt heraus und führen Sie den Beckengurt durch beide Beckengurtführungen (K) und rasten Sie die Schlosszunge mit einem deutlich hörbaren „Klicken“ in das Gurtschloss ein (Abb. 16). Straffen Sie den Beckengurt (Abb. 16). Legen Sie nun den Schultergurt um die Babyschale (A) herum und führen ihn durch die Diagonalgurtführung (O) auf der Rückenseite Ihres kiddy (Abb. 17). Achten Sie auf die korrekte Lage des Gurtschlosses. Jetzt straffen Sie das Gurtsystem. Achten Sie darauf, dass der Gurt nicht verdreht ist (Abb. 18)! Manche Fahrzeuge verfügen über sogenannte Retraktorsperren. Hiermit kann das automatische Aufrollen des Gurtes blockiert werden und ein festerer Einbau Ihres kiddy ist möglich. Lesen Sie hierzu die Bedienungsanleitung des Fahrzeuges oder konsultieren Sie ihre Vertragswerkstatt.

6.2 Einbau auf der kiddyfix ISOFIX-Plattform

6.2.1 Sitzplatzauswahl

Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen (A) im Betriebshandbuch Ihres Fahrzeuges. Das Kinderrückhaltesystem kiddy smilefix pro kann in Verbindung mit der ISOFIX-Plattform kiddyfix in Fahrzeugen auf jedem Platz eingebaut werden, der über ISOFIX-Verankerungen verfügt. Allerdings müssen Sie unbedingt die mitgelieferte Fahrzeutypenliste hinsichtlich der Sitzplatzauswahl in Ihrem Fahrzeug prüfen. Die aktuellste Version der Fahrzeugtypenliste steht immer unter http://www.kiddy.de/content/files/kiddyfix.pdf zum Download bereit. Rückwärts gerichtete Kinderrückhaltesysteme dürfen niemals auf einem Sitzplatz mit aktivem Fontairbag verwendet werden!

6.2.2 Einbauschritte auf dem kiddyfix (ISOFIX)

Zuerst muss die ISOFIX-Plattform kiddyfix ordnungsgemäß im Fahrzeug montiert werden. Hierzu verweisen wir auf die Bedienungsanleitung des kiddyfix. Bringen Sie zuerst den Schlitten in die vorderste Position. Kippen Sie die beiden seitlichen Schlittenhebel nach oben (Abb. 19; Ziff. 1) und ziehen den Schlitten dann nach vorn (Abb. 19; Ziff. 2). Um Ihren smilefix pro mit dem bereits montierten kiddyfix zu verbinden, schieben Sie die Befestigungsführungen der Babyschale in die Halteösen der Plattform (Abb. 20; Ziff. 1). Drücken Sie nun die Kopfseite der Babyschale nach unten (Abb. 21; Ziff. 2).

DEU Wenn die Babyschale korrekt auf der Plattform arretiert ist, wird ein akustisches Signal ertönen (Abb. 22). Die korrekte Verrastung überprüfen Sie ebenfalls an der Stellung der Notentriegelungsknöpfe. Wenn die Babyschale korrekt arretiert ist, sind die grünen Flächen sichtbar und die Knöpfe stehen oben (Abb. 23). Schieben Sie nun die Babyschale mitsamt des Schlittens fest gegen die Rückenlehne des Fahrzeugsitzes (Abb. 24). Der Tragebügel muss für die Benutzung auf dem kiddyfix immer in dieser Stellung verwendet werden (Abb. 24).

6.3 Abnehmen des kiddy smilefix pro vom kiddyfix

Um die Babyschale abnehmen zu können, drücken Sie die Schale an der Kopfseite leicht nach unten und halten Sie den Entriegelungsschalter (F) am Tragebügel (G) gedrückt (Abb. 25; Ziff. 1). Nun kann Ihr kiddy nach oben hin abgenommen werden (Abb. 25; Ziff. 2) . Die Babyschale kann alternativ durch gleichzeitiges Herunterdrücken der Notentriegelungsknöpfe (Abb. 26) und Ziehen am Tragebügel (G) von der Plattform gelöst werden.

7. Abnehmen der Bezüge

Die Babyschale darf nicht ohne Bezug verwendet werden. Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes! Verwenden Sie daher nur die Originalbezüge vom Hersteller! Wenn Sie Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen. Bei Ihrem kiddy smilefix pro ist es nicht nötig das Gurtsystem auszubauen, wenn Sie den Bezug abnehmen möchten!

7.1 Abnehmen des Sonnendachs

Öffnen Sie den Reißverschluss zwischen dem Sonnendach und dem Schalenbezug. Nun können Sie das Sonnendach abnehmen.

7.2 Abnehmen der Gurtpolster und des Inlaybezuges

Öffnen Sie das Gurtschloss (B) und ziehen das Gurtschlosspolster nach oben hin vom Schloss ab. Nun können Sie an den Außenseiten der Schultergurtpolster (D) die Klettverschlüsse öffnen und die Polster abnehmen. Der Inlaybezug kann abgenommen werden, indem Sie die Klettverschlüsse neben den Schultergurten (D) öffnen. Nun können Sie den Inlaybezug nach oben hin von der Kopfstütze (E) abziehen.

7.3 Abnehmen des Schalenbezuges

Um den Schalenbezug abnehmen zu können, schieben Sie die Kopfstütze zuerst in die oberste Position. Nun können Sie Befestigungsösen (Abb. 28; Ziff. 1) im unteren Bereich lösen. Schieben Sie danach die Kopfstütze in die unterste Position und lösen Sie die oberen Ösen (Abb. 28; Ziff. 1). Jetzt öffnen Sie die Klettverschlüsse neben den Beckengurten. Lösen Sie die Befestigungshaken am Schalenrand neben den Beckengurtführungen (K). Jetzt ziehen Sie den Bezug unter dem Zentralverstellknopf (N) und unter den Beckengurtführungen (K) heraus und schieben das Gurtschloss (B) durch den Bezug und nehmen diesen ab (Abb. 29).

7.4 Aufziehen der Bezüge

Um die Bezüge aufzuziehen, verfahren Sie in umgekehrter Reihenfolge wie beim Abziehen (Punkt 7.1 - 7.3). Wenn Sie den Bezug wieder montieren, achten Sie darauf, dass die Gurte nicht verdreht verlaufen oder eingeklemmt werden!

8. Reinigung der Sitzbezüge

Die abgenommenen Bezüge sind waschbar und dürfen bei 30° im Schonwaschgang gewaschen werden. Sie dürfen weder geschleudert, noch im Wäschetrockner getrocknet werden.

9. Reinigung der Kunststoffteile

Kunststoffteile können mit einem milden Reiniger oder mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).

10. Reinigung des Gurtsystems

Das Gurtsystem darf nicht abgenommen werden. Es kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall Reinigungsmittel!

11. Verhalten nach einem Unfall

Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h ist, muss die Sitzschale unbedingt vom Hersteller auf eventuelle Beschädigungen überprüft und gegebenenfalls ausgetauscht werden.

Für Ihren kiddy leisten wir eine Garantie von 2 Jahren für Fabrikations- oder Materialfehler. Die Garantiezeit beginnt am Tage des Kaufes. Für die Bearbeitung der Reklamation wird der Kaufbeleg benötigt. Die Garantieleistung beschränkt sich auf die Kinderrückhaltesysteme, die sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand zurück gesendet werden. Die Garantie erstreckt sich nicht auf:

Natürliche Abnutzungserscheinungen und Schäden durch übermäßige Beanspruchung Schäden durch ungeeignete oder unsachgemäße Verwendung Alle unsere Bezugsstoffe erfüllen hohe Ansprüche in Bezug auf Farbbeständigkeit gegen UV-Strahlung, dennoch bleichen alle Stoffe aus, wenn sie UV-Strahlung ausgesetzt sind. Hierbei handelt es sich nicht um Materialfehler, sondern um normale Verschleißerscheinungen für die keine Garantie übernommen werden kann. Im Garantiefall wenden Sie sich bitte an Ihren Fachhändler. Das kiddy Team wünscht Ihnen und Ihrem Kind eine allzeit gute und sichere Fahrt.
