BEDIENUNGSANLEITUNG Life pro KIDDY

DEU Bedienungsanleitung

1. Einleitung.... 3

2. Eignung.... 3

3. Allgemeine Sicherheitshinweise.... 4

4. Einbau in das Fahrzeug....7

4.1 Sitzplatzauswahl.... 7

4.2 Einstellungen.... 7

4.2.1 Einstellung der Rückenlehne und der Schulterstützen.... 7

4.2.2 Einstellung der Sitzflächenlänge.... 9 (Oberschenkelauflage)

4.2.3 Einstellung der Liegestellung.... 10

1. Sichern des Kindes in der Rückhalteeinrichtung..... 10

5.1 Sichern des Kindes mit Fangkörper und fahrzeugeigenem 3-Punkt-Gurt.... 10

5.2 Sichern des Kindes mit fahrzeugeigenem 3-Punkt-Gurt.... 12

1. Pflegehinweise.... 13

6.1 Entfernen des Bezugs.... 13

6.2 Aufziehen des Bezugs.... 13

6.3 Reinigen des Bezugs.... 14

6.4 Reinigen der Kunststoffteile.... 14

1. Verhalten bei einem Unfall.... 14

2. Garantie.... 15

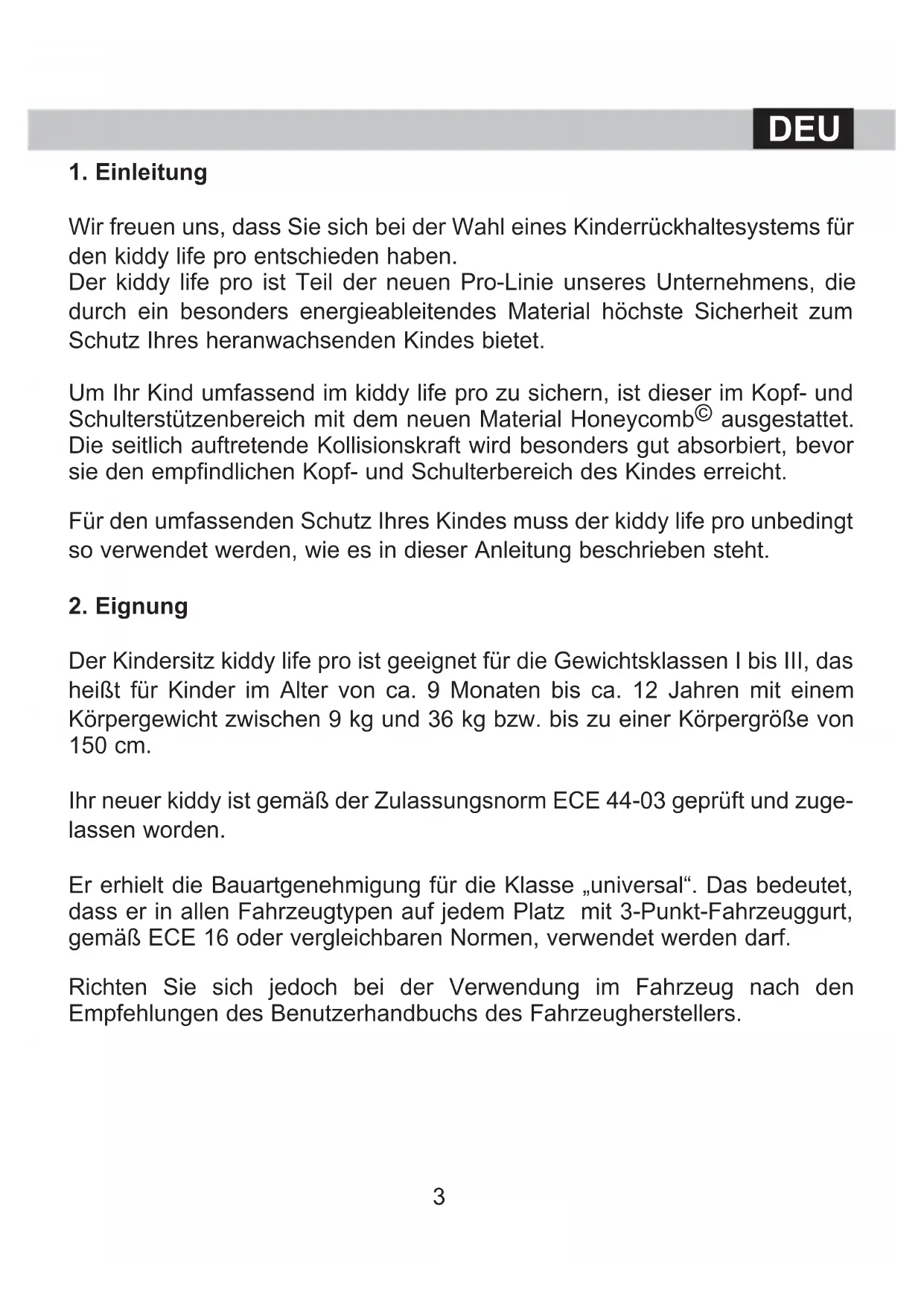

1. Einleitung

Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems für den kiddy life pro entschieden haben.

Der kiddy life pro ist Teil der neuen Pro-Linie unseres Unternehmens, die durch ein besonders energieableitendes Material höchste Sicherheit zum Schutz Ihres heranwachsenden Kindes bietet.

Um Ihr Kind umfassend im kiddy life pro zu sichern, ist dieser im Kopf- und Schulterstützenbereich mit dem neuen Material Honeycomb ^© ausgestattet. Die seitlich auftretende Kollisionskraft wird besonders gut absorbiert, bevor sie den empfindlichen Kopf- und Schulterbereich des Kindes erreicht.

Für den umfassenden Schutz Ihres Kindes muss der kiddy life pro unbedingt so verwendet werden, wie es in dieser Anleitung beschrieben steht.

2. Eignung

Der Kindersitz kiddy life pro ist geeignet für die Gewichtsklassen I bis III, das heißt für Kinder im Alter von ca. 9 Monaten bis ca. 12 Jahren mit einem Körpergewicht zwischen 9 kg und 36 kg bzw. bis zu einer Körpergröße von 150 cm.

Ihr neuer kiddy ist gemäß der Zulassungsnorm ECE 44-03 geprüft und zuge- lassen worden.

Er erhielt die Bauartgenehmigung für die Klasse „universal“. Das bedeutet, dass er in allen Fahrzeugtypen auf jedem Platz mit 3-Punkt-Fahrzeuggurt, gemäß ECE 16 oder vergleichbaren Normen, verwendet werden darf.

Richten Sie sich jedoch bei der Verwendung im Fahrzeug nach den Empfehlungen des Benutzerhandbuchs des Fahrzeugherstellers.

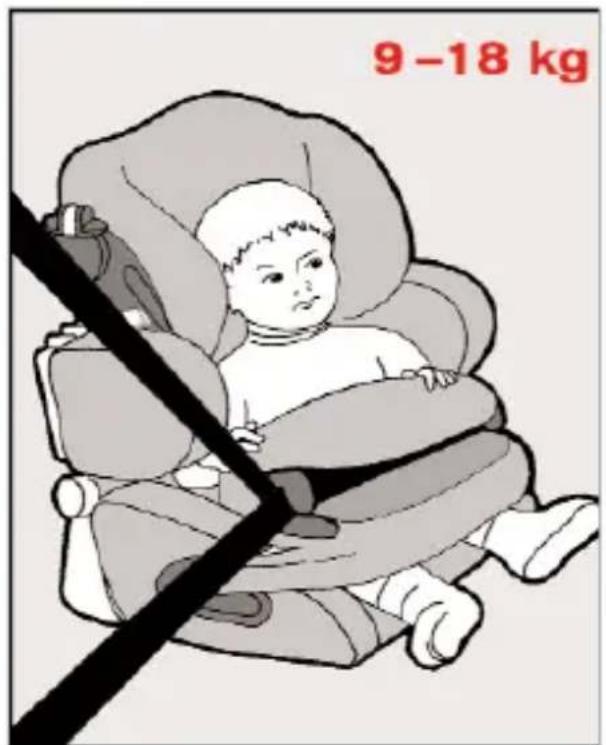

9-18 kg

Abb. A Abb. B

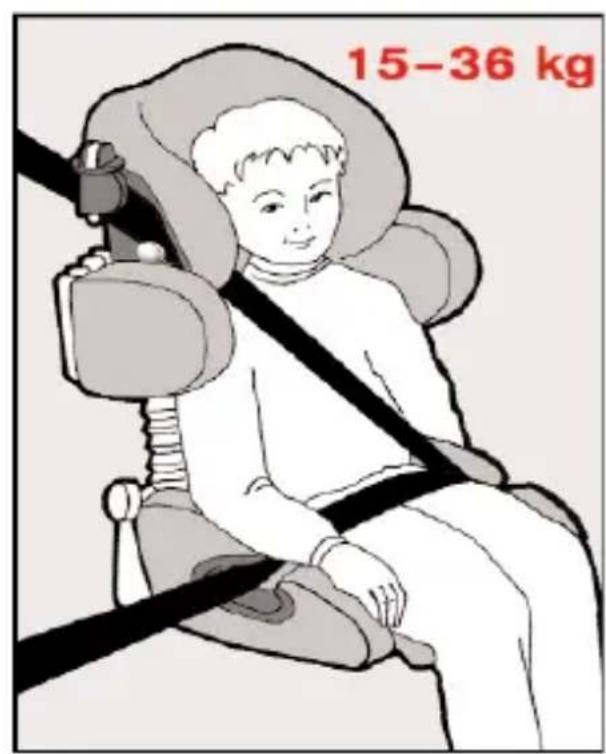

15-36 kg

Der Fangkörper ist für ein Körpergewicht von 9 – 18 kg (ca. 9 Monate bis ca. 4 Jahre) vorgeschrieben. Mit dem Fangkörper werden die zulässigen Belastungsgrenzwerte (nach ECE-44-03) um bis zu 80% unterschritten.

Für Kinder mit einem Körpergewicht von ca. 9 - 13 kg sollte das Sitzkissen zusätzlich zum Fangkörper verwendet werden.

3. Allgemeine Sicherheitshinweise

Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des Kindersitzes sorgfältig durch. Eine falsche Benutzung kann für Ihr Kind lebensgefährlich sein. Bewahren Sie die Gebrauchsanleitung immer in der vorgesehenen Tasche im Bezug an der Rückenlehne auf. Sie ist damit immer vor Ort.

Viele Verletzungen werden durch Gedankenlosigkeit verursacht, die leicht zu vermeiden sind.

Der Fangkörper muss für Kinder von 9 – 18 kg (ca. 9 Monate bis ca. 4 Jahre) verwendet werden.

Verwenden Sie das Sitzkissen nur mit Fangkörper und nur für Kinder mit einem Körpergewicht von 9 - 13 kg. Die Sitzposition (Schutz) würde sich sonst bei einem Unfall verschlechtern.

Entfernen Sie niemals die Sitzverlängerung. Sie bietet beim Aufprall einen wirksamen Schutz gegen das Durchtauchen des Körpers unter dem Beckengurt bzw. Fangkörper.

Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem optimal zur Körpergröße des Kindes eingestellt ist. Nehmen Sie keine Einstellungen während der Fahrt vor. Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet sind.

Überprüfen Sie die Elemente des Kiddy regelmäßig auf Abnutzung oder sonstige Schäden.

Stellen Sie sicher, dass keine Teile des Kiddy in Türen oder verstellbaren Sitzen eingeklemmt werden.

Achten Sie, vor allem bei Vans und Caravans darauf, dass der Kiddy im Falle einer Rettung durch Dritte möglichst an einem leicht zugänglichen Platz eingebaut ist.

Verwenden Sie Ihren kiddy ausschließlich für die angegebene Gewichtsklasse bis max. 36 kg.

Der Gurt darf niemals locker anliegen. Bei einem Unfall sind die Belastungen der Körperteile um ein Vielfaches höher als bei einem straffen Gurt.

Bitte achten Sie auf die korrekte Lage des Gurtschlosses.

Lassen Sie Ihr Kind nie unbeaufsichtigt im Kiddy.

Wenn Sie deb kiddy ohne Kind im Auto mitführen, sichern Sie ihn stets mit dem Erwachsenengurt.

Es ist unzulässig, am kiddy irgendwelche Änderungen vorzunehmen. Die Schutzwirkung kann dadurch aufgehoben bzw. eingeschränkt werden. Bei auftretenden Schwierigkeiten wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller.

Schützen Sie das Polster vor direkter Sonneneinstrahlung, es könnte sich unangenehm aufheizen.

Gönnen Sie Ihrem Kind bei längeren Fahrten Pausen und achten Sie darauf, dass Ihr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die Kindersicherung in den PKW-Türen.

Stellen Sie sicher, dass Ihr kiddy gemäß dieser Anleitung im Fahrzeug eingebaut wurde.

Verwenden Sie den kiddy nicht weiter, wenn Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10 km/h) oder durch andere Einwirkungen beschädigt wurden oder sich gelöst haben.

Im Zweifelsfall und nach jedem Unfall konsultieren Sie bitte Ihren Fachhändler.

Legen Sie keine schweren Gegenstände auf die Hutablage, sie könnten bei einem Unfall zu gefährlichen Geschossen werden.

4. Einbau in das Fahrzeug

4.1 Sitzplatzauswahl

Bitte informieren Sie sich grundsätzlich über die Verwendung von Kinderrückhaltesystemen im Betriebshandbuch Ihres Fahrzeuges oder in Ihrer Vertragswerkstatt.

Der kiddy kann in Fahrzeugen auf jedem Platz eingebaut werden, der über einen 3-Punkt-Gurt verfügt.

Stellen Sie den Fahrzeugsitz nach Möglichkeit so ein, dass die Rückenlehne des kiddy an der des Fahrzeugsitzes anliegt.

Falls der Einbau durch eine Kopfstütze behindert wird, muss diese entsprechend eingestellt werden.

Der kiddy life pro kann ebenfalls auf rückwärts gerichteten Autositzen mit 3-Punkt-Gurt genutzt werden.

4.2 Einstellungen

4.2.1 Einstellung der Rückenlehne und der Schulterstützen

Die Höhe ist optimal eingestellt, wenn der Kopf bequem in der Nackenstütze und der Diagonalgurt in Schultermitte liegt.

Die niedrigste Position der Rückenlehne (1. Rastung ganz oben) darf beim kiddy life pro nicht verwendet werden.

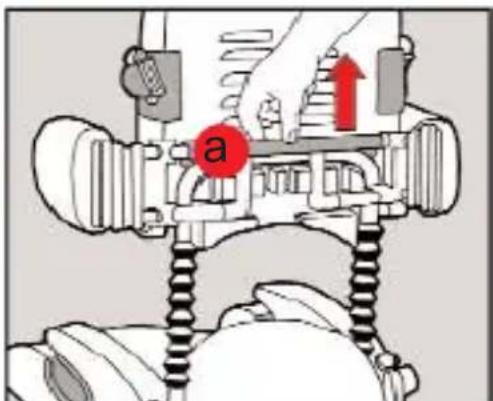

a

Abb. 1

Vorgehensweise:

Öffnen Sie den Bezug an der Rückseite der Rückenlehne. Ziehen Sie die Sicherung (a) nach oben vom Schulterstützenbügel ab.

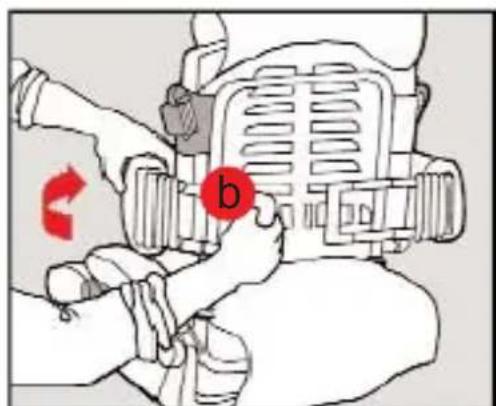

Ziehen Sie die Schulterstützen (b) aus den Verrastungen in der Rückenlehne.

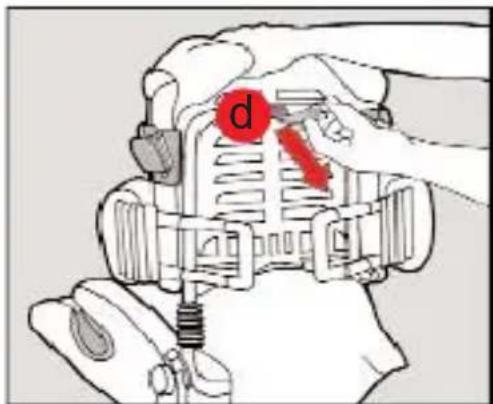

d

Abb. 3

Ziehen Sie den Rückenlehnenbügel (d) mittels der Schlaufe aus der Verrastung im Lehnenteil heraus.

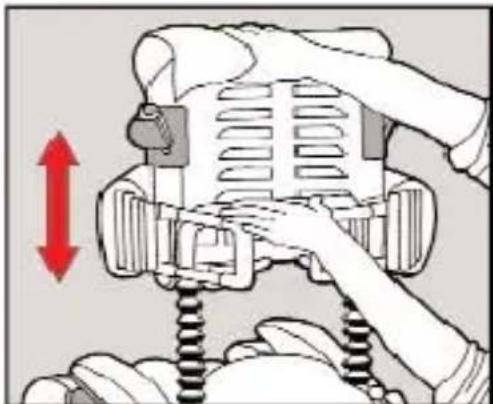

Stellen Sie die Höhe der Rückenlehne der Größe Ihres Kindes entsprechend ein. Drücken Sie den Bügel in die nächstliegende Verrastung.

b

Abb. 5

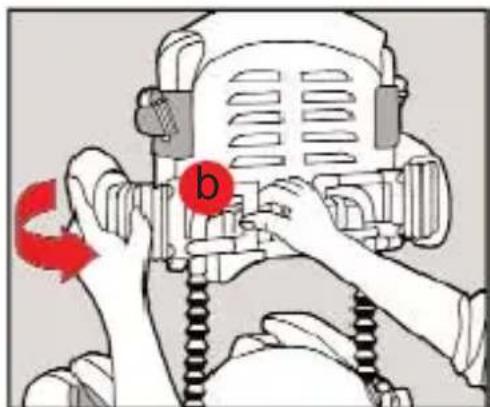

Stellen Sie nun die Schulterstützen entsprechend der Schulterbreite Ihres Kindes ein. Drücken Sie die Schulterstützenbügel (b) in die nächstliegende Verrastung ein.

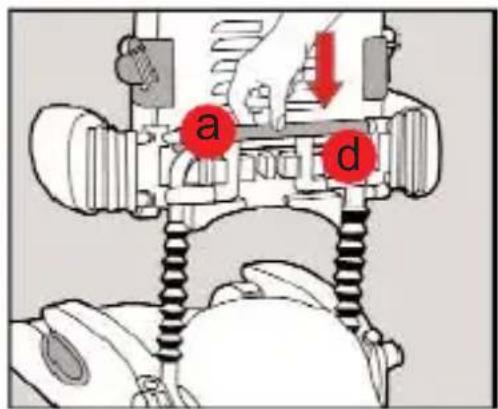

a d

Abb. 6

Drücken Sie die Sicherung (a) auf den Schulterstützenbügel (d) auf.

Schliessen Sie den Rückenbezug wieder.

Beachten Sie, dass die Bügel vollständig im Lehnenteil eingerastet sind.

4.2.2 Einstellung der Sitzflächenlänge (Oberschenkelauflage)

Bei größeren Kindern wird durch Herausziehen der Sitzrampe ein wesentlich besserer Sitzkomfort erreicht (Abb. 7). Unter der Sitzrampe befinden sich im Sitzteil drei Raststellungen.

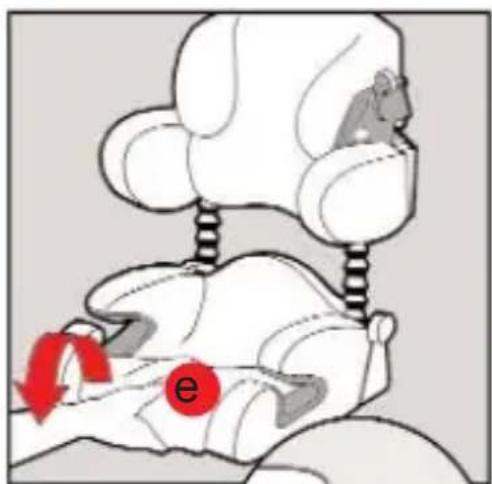

1. Sitzrampe (e) ca. 3 – 5 cm leicht nach oben kippen und nach vorn ziehen. Bei gewaltsamen Überdrücken kann die Sitzrampe abbrechen! Die Sitzrampe darf nicht abgenommen werden.

2. Wenn die gewünschte Sitzlänge erreicht ist, Rampe (e) in die entsprechende Rastung drücken. Es sind drei Positionen möglich.

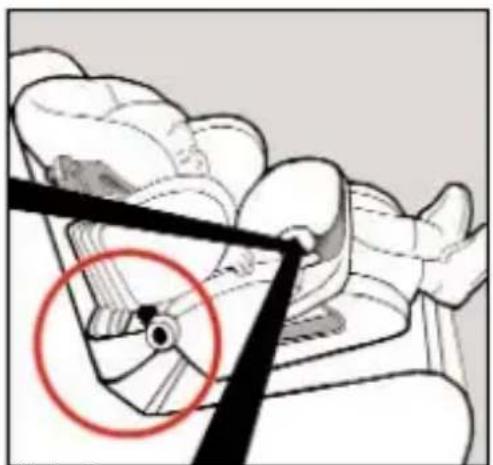

4.2.3 Einstellung der Liegestellung

Die Liegestellung darf nur für Kinder mit einem Körpergewicht bis zu 18 kg bzw. ca. 4 Jahre verwendet werden.

• Ziehen Sie den kiddy nach vorn.
• Klappen Sie den Stützbügel soweit nach hinten, dass er an der Rückenlehne des Fahrzeugsitzes anliegt. Er verhindert das Verrutschen des Kinderrückhaltesystems nach hinten.
• Zur Sicherung des Kindes in der Liegestellung, gehen Sie bitte wie in Punkt 5.1 beschrieben vor.

Soll während der Reise die Liegestellung eingestellt werden, so ist das Fahrzeug unbedingt anzuhalten und das Kind neu zu sichern.

Abb. 8

5. Sichern des Kindes in der Rückhalteeinrichtung

5.1. Sichern des Kindes mit Fangkörper und fahrzeugeigenem 3-Punkt-Gurt

Der Fangkörper darf nur für Kinder mit einem Körpergewicht von 9 – 18 kg bzw. von ca. 9 Monaten bis 4 Jahren verwendet werden.

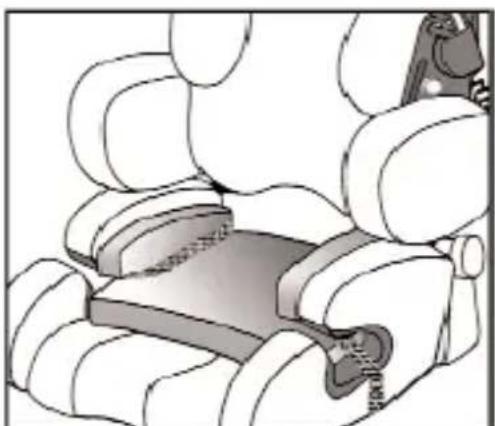

Wir empfehlen die Verwendung der Sitzeinlage für Kinder mit einem Körpergewicht von 9 kg – 13 kg (ca. 9 – 18 Monaten). Die Sitzeinlage wird mit dem Gummiband am Sitz befestigt (Abb. 9).

Zur besseren Bewegungsfreiheit für das Kind sollten Sie die Schulterstützen in die mittlere Position bringen (siehe Punkt 4.2.1). Nachdem das Kind Platz genommen hat, führen Sie den Fangkörper beidseitig in die Beckengurtführung ein und schieben Sie ihn bis zum Kind.

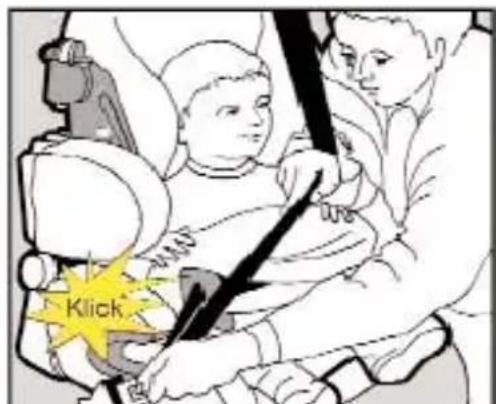

MAU Klick

Abb. 11

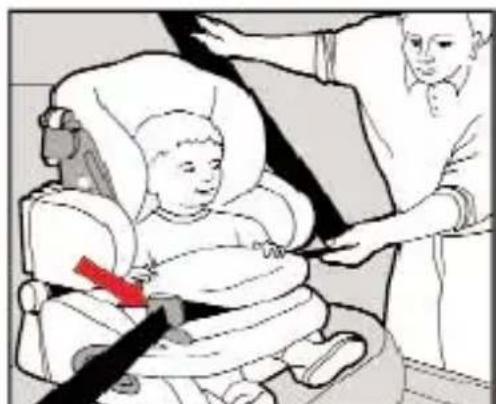

Ziehen Sie den 3-Punkt-Sicherheitsgurt heraus und lassen Sie ihn mit einem hörbaren Klick in das Gurtschloss einrasten. Führen Sie den Beckengurt durch die Schlitze der beiden äußeren, roten Führungen des Fangkörpers. Ziehen Sie den Gurt in Richtung Aufrollautomatik straff.

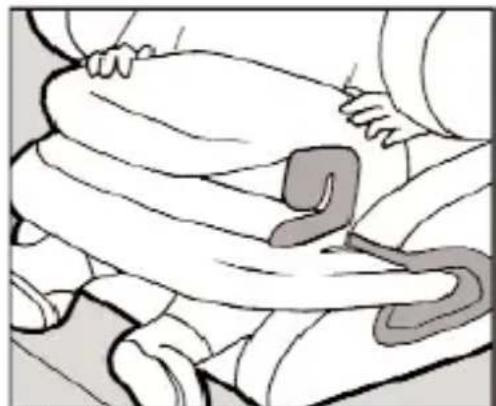

Führen Sie danach den Schultergurt ebenfalls durch die Führungen am Fangkörper, so dass beide Gurte in den Führungen des Fangkörpers übereinanderliegen. Ziehen Sie den Gurt nochmals kräftig straff.

Bei der Verwendung des Fangkörpers wird der Diagonalgurt nicht durch den Gurtführungskanal in der Kopfstütze geführt (siehe Abb. A Seite 4)!

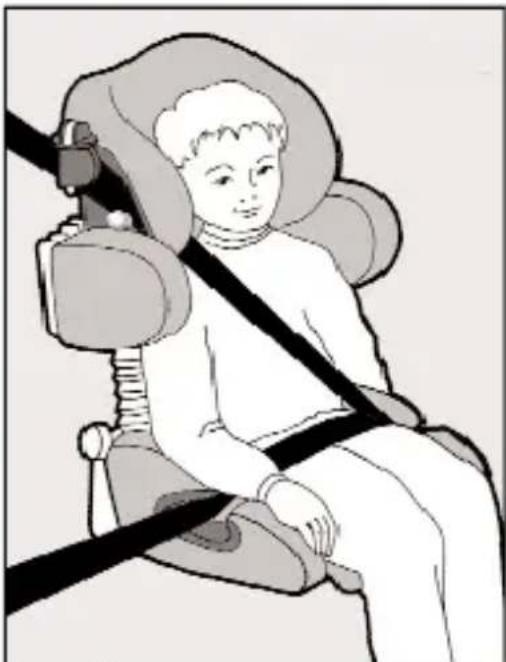

5.2. Sichern des Kindes mit fahrzeugeigenem 3-Punkt-Gurt

Die Verwendung ohne Fangkörper ist erst für Kinder mit einem Körpergewicht von 15 - 36 kg bzw. von ca. 4 – 12 Jahren erlaubt.

Der rote Gurtstraffer außen an der Kopfstütze muss geöffnet werden.

Setzen Sie Ihr Kind in den kiddy, ziehen Sie den Gurt heraus und lassen Sie ihn mit einem hörbaren Klick in das Gurtschloss einrasten.

Legen Sie den Beckengurt in die rot gekennzeichneten, unteren Gurtführungen des Sitzes und ziehen Sie ihn straff. Dabei muss der Beckengurt flach über den Oberschenkeln Ihres Kindes liegen. (siehe Abb.13)!

Legen Sie anschließend den Schultergurt in die rot gekennzeichnete Beckengurtführung auf der Fahrzeuggurtschlossseite.

Führen Sie den Schultergurt diagonal über den Körper Ihres Kindes und legen Sie ihn in den, in der Kopfstütze befindlichen, schwarzen Gurtführungskanal und hinter den geöffneten Gurtstraffer ein und straffen Sie ihn in Richtung der Aufrollautomatik.

Beachten Sie, dass der Schultergurt immer über dem Metallknopf liegt, damit der Gurt nicht nach unten wegrutschen kann.

Die Gurte müssen immer in den Gurtführungen liegen.

6. Pflegehinweise

6.1 Entfernen des Bezugs

Beim Abnehmen und Wiederbeziehen ist große Sorgfalt notwendig. Beachten Sie daher bitte die nachfolgenden Hinweise:

• Lehnenbezug abnehmen: Klettverschlüsse an der Rückseite des Lehnenteils lösen, unteres Bezugsteil unter der Lehne hindurch nach vorn ziehen, vorsichtig den Bezug unter den roten Gurtführungen nach oben und nach vorn abziehen
• Sitzbezug abnehmen: Schleife vorn unter dem Sitzteil öffnen, Bezug um die roten Gurtführungen herausziehen, Bezug nach oben abnehmen
• Bezug für Sitzverlängerung abnehmen: Ziehen Sie den Bezug der Sitzflächenverlängerung von unten nach oben vorsichtig ab.
• Bezug für Schulterstützen abnehmen: Klettverschlüsse lösen, Bezüge abziehen

6.2 Aufziehen des Bezugs

- Lehnenbezug: Bezug über die Kopfstützen stülpen, dann über die Lehne ziehen, Bezug vorsichtig unter die roten Gurtführungen schieben, Klettverschlüsse an der Rückseite der Lehne verschließen

- Sitzbezug: Bezug über den Sitz ziehen und unter die roten Gurtführungen schieben, Bänder unter der Sitzflächenverlängerung durchführen und zubinden

- Sitzflächenverlängerung: Bezug vorsichtig überziehen

- Schulterstützen: Bezug über die Schulterstützen ziehen, Klettverschlüsse schließen

6.3 Reinigen des Bezugs

Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzepts. Verwenden Sie daher nur die Originalbezüge vom Hersteller. Wenn Sie Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen.

Der Bezug ist abnehmbar und bei 30 Grad im Schonwaschgang waschbar. Er darf nicht geschleudert oder im Wäschetrockner getrocknet werden.

Die Spielfiguren dürfen nicht in der Waschmaschine gewaschen werden. Sie dürfen aber mit warmen Wasser (ohne Reinigungsmittel) gewaschen werden.

6.4 Reinigen der Kunststoffteile

Die Kunststoffteile können mit einem feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe Reinigungsmittel (z.B. Lösungsmittel).

7. Verhalten nach einem Unfall

Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h ist, muss der kiddy unbedingt vom Hersteller auf eventuelle Beschädigungen überprüft und gegebenenfalls ausgetauscht werden.

8. Garantie

Für Ihren kiddy leisten wir eine Garantie für Fabrikations- oder Materialfehler von 2 Jahren. Die Garantiezeit beginnt am Tage des Kaufes.

Grundlage der Reklamation ist der Kaufbeleg.

Die Garantieleistung beschränkt sich auf das Kinderrückhaltesystem, welches sachgemäß behandelt wurde und in sauberem und ordentlichem Zustand zurückgesandt wurde.

Die Garantie erstreckt sich nicht auf:

:

• natürliche Abnutzungserscheinungen und Schäden durch übermäßige Beanspruchung
• Schäden durch ungeeignete oder unsachgemäße Verwendung

Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus, wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die keine Garantie übernommen wird.

Im Garantiefall wenden Sie sich unverzüglich an Ihren Fachhändler.
