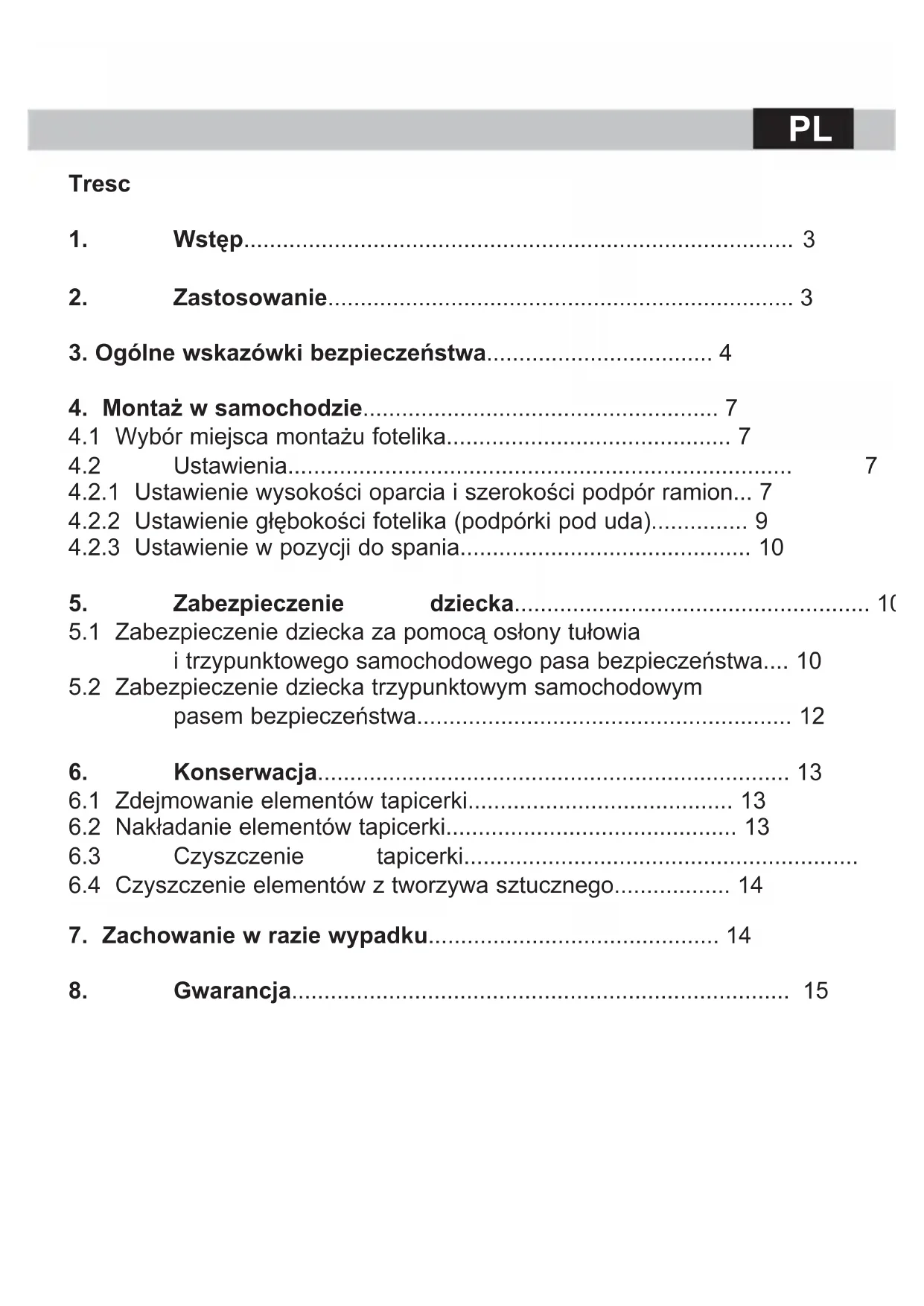

INSTRUKCJA OBSŁUGI Life pro KIDDY

3. Ogólne wskazówki bezpieczeństwa................................... 4

4. Montaż w samochodzie....................................................... 7

4.1 Wybór miejsca montażu fotelika............................................ 7

4.2 Ustawienia.............................................................................. 7

4.2.1 Ustawienie wysokości oparcia i szerokości podpór ramion... 7

4.2.2 Ustawienie głębokości fotelika (podpórki pod uda)............... 9

4.2.3 Ustawienie w pozycji do spania............................................. 10

5. Zabezpieczenie dziecka....................................................... 10

5.1 Zabezpieczenie dziecka za pomocą osłony tułowia

i trzypunktowego samochodowego pasa bezpieczeństwa.... 10

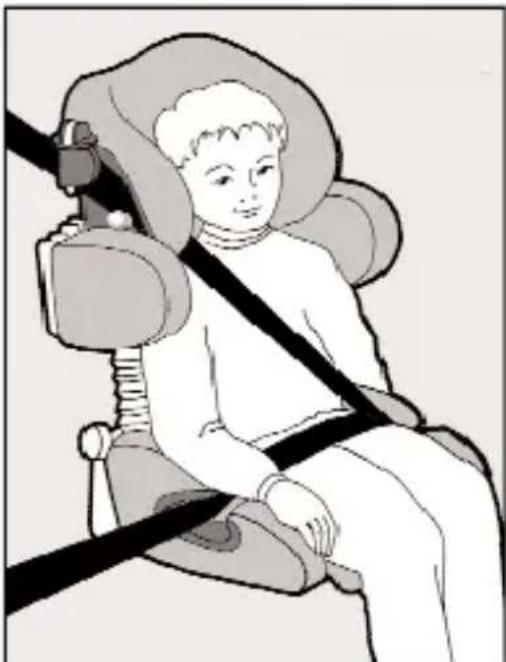

5.2 Zabezpieczenie dziecka trzypunktowym samochodowym

6.4 Czyszczenie elementów z tworzywa sztucznego.................. 14

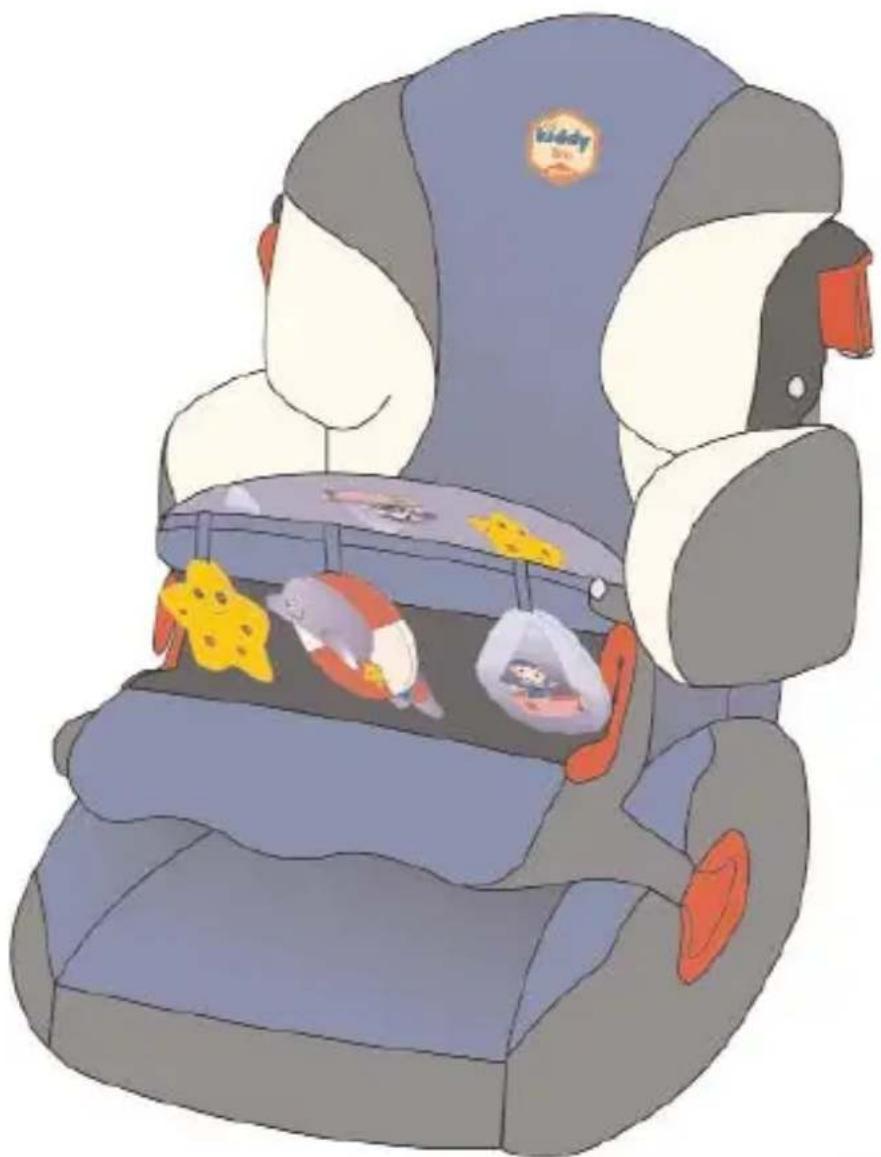

Cieszymy się, że wybierając samochodowy fotelik dziecięcy zdecydowaliś- cie się Państwo na kiddy life pro. Kiddy life pro jest częścią nowej linii pro naszej firmy, która dzięki zastoso- waniu materiału o szczególnie wysokim stopniu pochłaniania energii oferuje maksymalne bezpieczeństwo Twojemu dorastającemu dziecku. Aby zapewnić maksymalne bezpieczeństwo Waszemu dziecku w foteliku kiddy life pro, jego obszar głowy i ramion został wykonany z nowego mate- riału Honeycomb. Uderzenie boczne podczas kolizji będzie szczególnie dobrze absorbowane zanim dotrze do czułego obszaru głowy i ramion dziecka. Dla maksymalnego bezpieczeństwa Waszego dziecka fotelik kiddy life pro należy stosować dokładnie zgodnie ze wskazówkami niniejszej instrukcji obsługi.

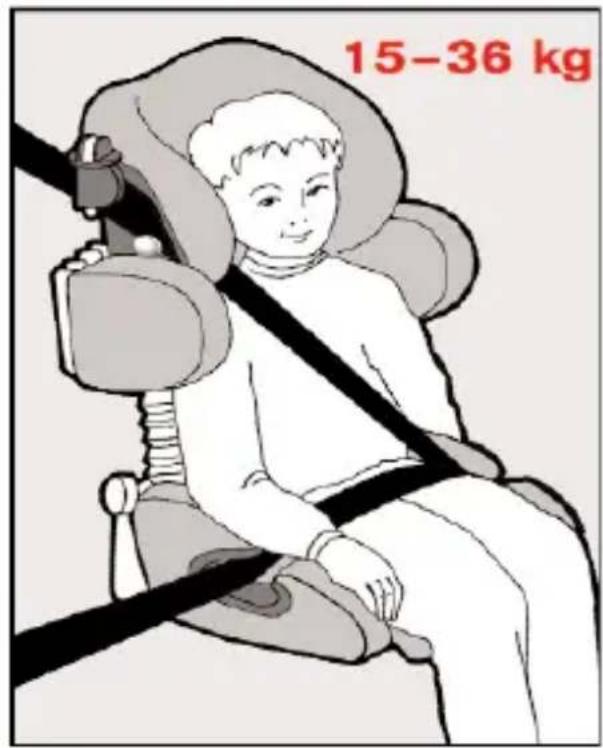

Fotelik do przewozu dzieci w samochodach kiddy life pro przeznaczony jest dla grup wagowych od I do III dla dzieci w wieku od około 9 miesięcy do około 12 lat o wadze ciała między 9 kg a 36 kg lub maksymalnie do 150 cm wzrostu. Fotelik kiddy life pro został sprawdzony zgodnie z normą ECE44-03 i dopuszczony do produkcji. Otrzymał zezwolenie na produkcję konstrukcyjną (homologację) w klasie „uniwersalnej”. Oznacza to, że fotelik nadaje się do wszystkich typów pojazdów na każde miejsce wyposażone w samochodowy trzypunktowy pas bezpieczeństwa, zgodnie z normą ECE nr 16 lub zgodnie z innymi porównywalnymi normami. Używając fotelik w samochodzie proszę stosować się do poleceń podręczni- ka użytkownika producenta samochodu. 3Rysunek A Rysunek B Osłonę tułowia należy stosować u dzieci ważących od 9 do 18 kg (od około 9 miesięcy do około 4 lat). Dopuszczalne wartości przeciążeń (wg ECE-44 – 03) schodzą w przypadku zastosowania osłony tułowia o 80 % poniżej granicy normy. Podkładkę siedziska należy stosować razem z osłoną tułowia dla dzieci o wadze ciała od około 9 do 13 kg.

3. Ogólne wskazówki bezpieczeństwa

Proszę dokładnie zapoznać się z instrukcją obsługi przed pierwszym zamon- towaniem fotelika w samochodzie. Niewłaściwe użycie fotelika może stać się niebezpieczne dla życia Waszego dziecka. Instrukcję obsługi należy przechowywać w przewidzianej do tego kieszeni w pokryciu na tylnym oparciu. Wówczas jest zawsze pod ręką. Do wielu obrażeń , których można w łatwy sposób uniknąć, dochodzi poprzez niedbałe użytkowanie.

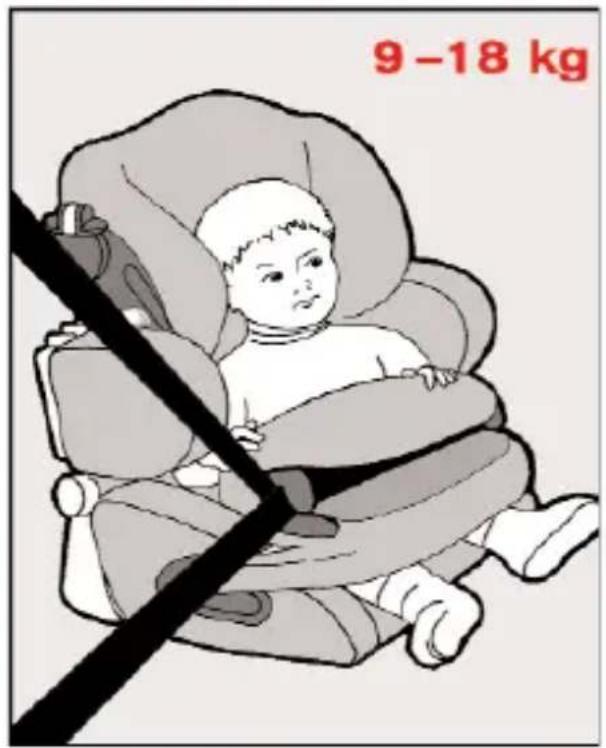

4PL Osłonę tułowia należy stosować u dzieci ważących od 9 do 18 kg (od około 9 miesięcy do około 4 lat). Proszę stosować podkładkę siedzenia tylko razem z osłoną tułowia i tylko dla dzieci o wadze ciała od 9 do 13 kg. W przeciwnym razie pogarsza się pozycja dziecka w foteliku (a przez to ochrona) w trakcie wypadku. Nie wolno usuwać elementu przedłużającego fotelik (podpórka pod uda). Zapewnia on skuteczną ochronę przed wysunięciem się ciała spod pasa biodrowego lub osłony tułowia w chwili zderzenia. Przed każdą podróżą należy sprawdzić, czy fotelik jest optymalnie ustawiony do wzrostu dziecka. Nie należy regulować fotelika podczas jazdy. Proszę sprawdzić, czy wszystkie części są prawidłowo osadzone w ich gniazdach i zmontowane. Należy regularnie sprawdzać elementy fotelika pod względem ich zużycia lub innych uszkodzeń. Proszę upewnić się, czy żadne części fotelika nie zostały zakleszczone przez drzwi lub regulowane siedzenia pojazdu. Proszę zwrócić uwagę szczególnie w vanach i karawanach (samochodach kempingowych) aby fotelik był umieszczony w takim miejscu aby w razie ewentualnej akcji ratowniczej przeprowadzanej przez osoby trzecie był do niego łatwy dostęp. Fotelik należy stosować wyłącznie dla dzieci o wadze ciała do maksymalnie 36 kg. Pas nigdy nie może być luźny. W przeciwnym razie podczas wypadku przeciążenie działające na ciało jest wielokrotnie większe niż przy napiętym pasie. Proszę zwracać uwagę na właściwe położenie zamka pasa. 5PL Nigdy nie wolno pozostawiać dziecka zabezpieczonego w foteliku samego w samochodzie bez opieki. Fotelik wożony w samochodzie bez dziecka, należy zawsze zabezpieczyć pasem bezpieczeństwa dla dorosłych. Nie wolno dokonywać żadnych zmian przy foteliku dziecięcym. Jakiekolwiek zmiany mogą zniwelować lub zmniejszyć działanie ochronne fotelika. W razie wystąpienia trudności proszę zwrócić się do handlowca branżowego lub bezpośrednio do producenta. Fotelik należy chronić przed bezpośrednim nasłonecznieniem, gdyż może się nieprzyjemnie nagrzać. Podczas dłuższych podróży proszę nie żałować swojemu dziecku przerw i zwrócić uwagę na to, aby dziecko nie wychodziło z samochodu bez opieki na drogę. Proszę upewnić się, że fotelik został zamontowany w samochodzie zgodnie z niniejszą instrukcją. Nie wolno korzystać z fotelika, jeśli jakiekolwiek jego części zostały uszkodzone lub odłączyły się w wyniku wypadku (prędkość podczas wypadku większa niż 10 km/h) lub wskutek innego oddziaływania. W razie wątpliwości i po każdym wypadku proszę skonsultować się z handlowcem branżowym. Proszę nie pozostawiać żadnych ciężkich przedmiotów na tylnej półce, gdyż w razie wypadku mogą one spowodować obrażenia. 6PL

4. Montaż w samochodzie

4.1 Wybór miejsca montażu fotelika

Proszę zaczerpnąć informację o używaniu fotelików z podręcznika obsługi pojazdu lub skonsultować się z autoryzowanym serwisem Państwa marki. Fotelik można montować w samochodzie na każdym siedzeniu, które wypo- sażone jest w trzypunktowy pas bezpieczeństwa. Siedzenie pojazdu należy w miarę możliwości tak ustawić, aby oparcie fote- lika przylegało do oparcia samochodu. Jeśli montażowi fotelika przeszkadza zagłówek, należy go odpowiednio ustawić. Fotelik kiddy life pro może być również stosowany w samochodach z sied- zeniami skierowanymi tyłem do kierunku jazdy i wyposażonymi w trzypunk- towe pasy bezpieczeństwa.

4.2.1 Ustawienie wysokości oparcia i szerokości podpór ramion

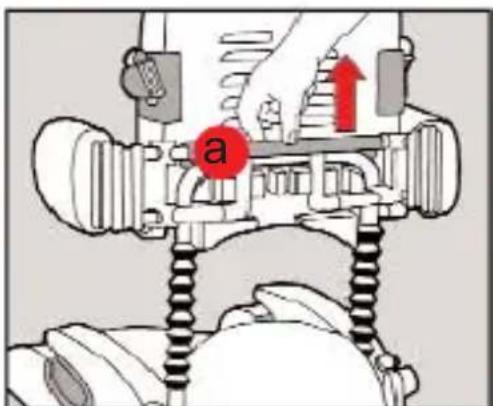

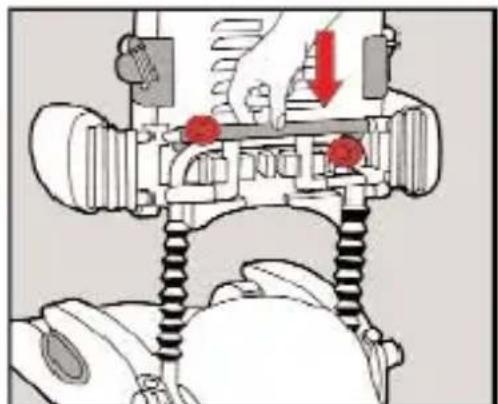

Wysokość oparcia jest optymalnie ustawiona, jeśli głowa spoczywa wygod- nie w zagłówku a ramienny pas bezpieczeństwa przebiega prze środek barku. W foteliku kiddy life pro nie można stosować najniższej pozycji oparcia (pierwsze gniazdo od góry). Sposób postępowania: Zdjąć tapicerkę z tylnej górnej części opar- cia. Zabezpieczenie (listwę zabezpiec- zającą) (a) pociągnąć do góry tak aby zes- koczyło z przedłużenia podpór ramion. Rys. 1

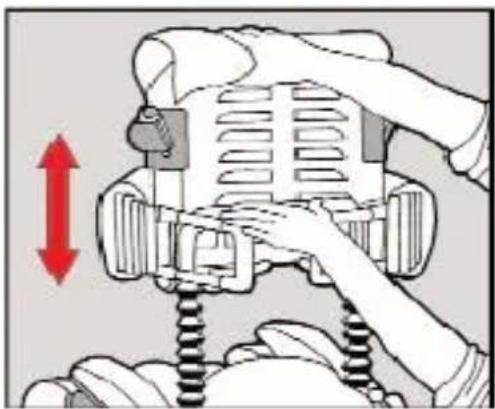

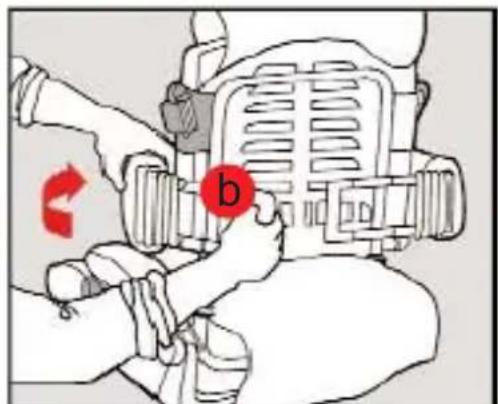

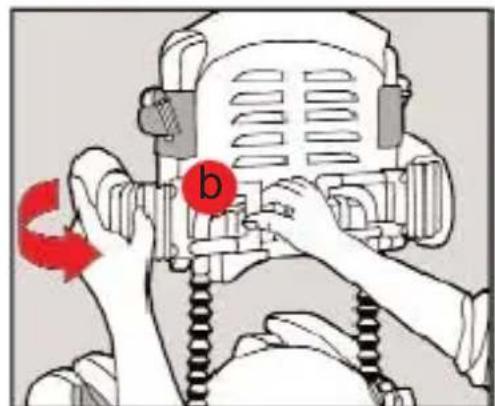

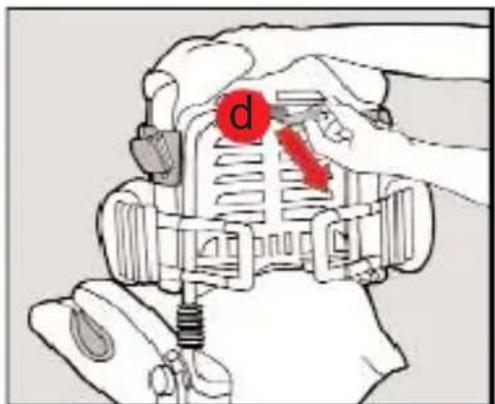

7PL Podpory ramion (b) wyciągnąć z gniazd w oparciu. Wyciągnąć plastikową rączkę za pomocą kolorowej (żółtej) taśmy. Następnie pociągnąć za rączkę i jednocześnie lekko popychając oparcie do przodu wyciągnąć pałąk oparcia (d) z jego gniazd. Ustawić wysokość oparcia odpowiednią do wzrostu dziecka i wcisnąć pałąk oparcia w najbliżej położone gniazdo. Boczne podpory ramion ustawić odpowied- nio do szerokości ramion dziecka. Boczne podpory ramion (b) wcisnąć w najbliżej położone gniazdo w oparciu. Rys. 2 Rys. 3 Rys. 4 Rys. 5

8PL Zabezpieczenie (a) nałożyć na przedłużenie podpór ramion (d). Zapiąć tylną część tapicerki. Proszę zwrócić uwagę na to, aby wszystkie elementy dobrze zaskoczyły we właściwe gniazda.

4.2.2 Ustawienie głębokości fotelika (podpórki pod uda)

Dla większych dzieci znacznie lepszy komfort siedzenia osiąga się poprzez dopasowanie podpórki pod uda (Rys. 7). Pod podpórką pod uda znajdują się gniazda umożliwiające ustawienie jej w trzech pozycjach.

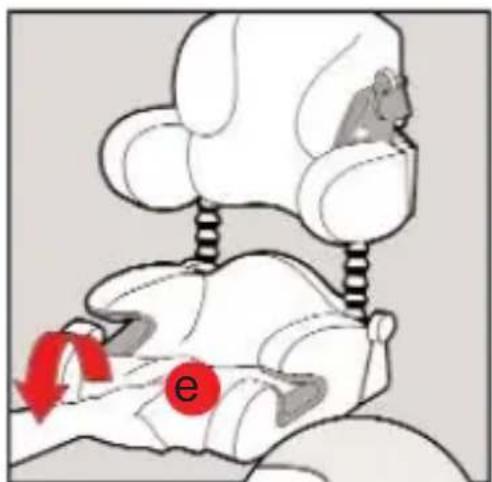

1. Podpórkę pod uda (e) lekko podnieść

około 3-5 cm do góry i pociągnąć do przodu. Przy gwałtownym naciskaniu podpórka pod uda może się złamać! Podpórki pod uda nie wolno zdejmować!

2. Gdy uzyskano zamierzoną długość foteli-

ka, podkładkę pod uda (e) wcisnąć do odpo- wiedniego gniazda. Możliwe są trzy położenia. Rys. 6 Rys. 7

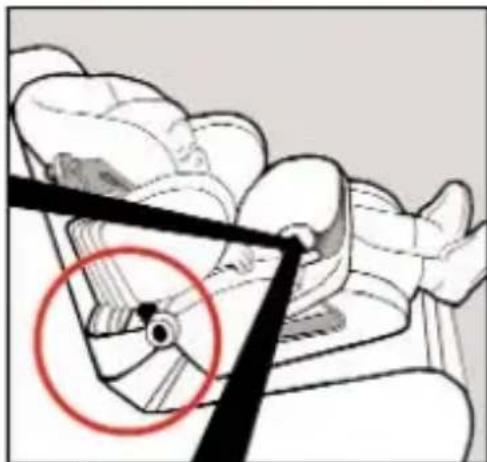

4.2.3 Ustawienie pozycji do spania

Pozycję do spania można stosować tylko dla dzieci o wadze ciała do 18 kg względnie do około 4 lat. - Fotelik pociągnąć do przodu. - Ustawić pałąk podpierający w ten sposób, aby opierał się o opar cie fotela samochodowego. Zapobiega to przesunięciu się foteli ka do tyłu. - Zabezpieczyć dziecko w pozycji do spania, patrz punkt 5.1 lub 5.2. Jeśli w trakcie podróży chcemy ustawić fote- lik w pozycji do spania, wówczas należy zatrzymać samochód i po zmianie położenia fotelika od nowa zabezpieczyć dziecko.

5. Zabezpieczenie dziecka w foteliku.

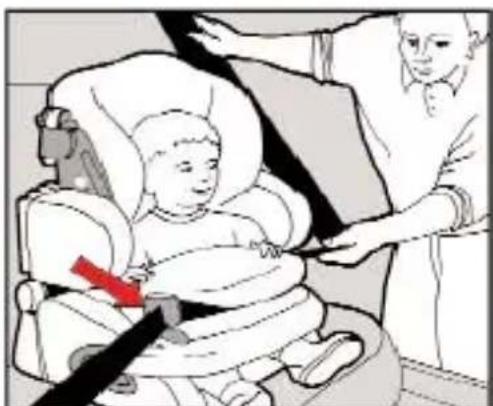

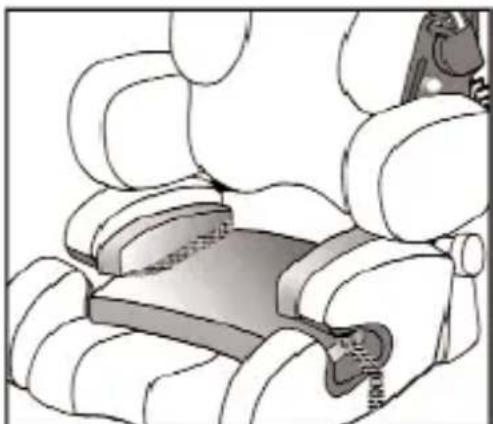

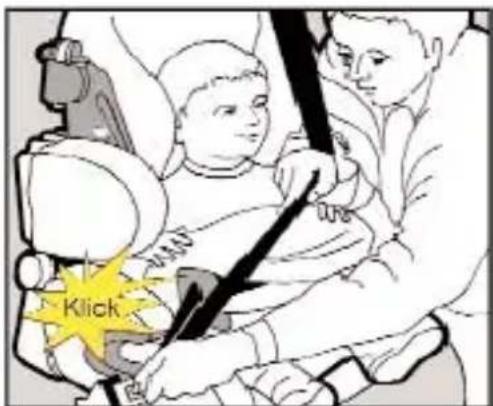

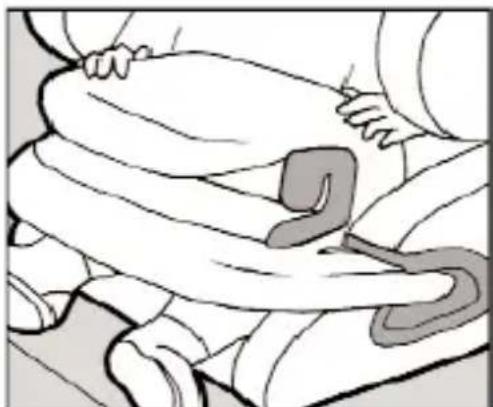

5.1. Zabezpieczenie dziecka za pomocą osłony tułowia i trzypunktowe go samochodowego pasa bezpieczeństwa Osłonę tułowia można stosować tylko dla dzieci o wadze ciała od około 9 do 18 kg względnie od około 9 miesięcy do 4 lat. Jest wskazane stosowanie podkładki siedze- nia dla dzieci o wadze ciała od 9 – 13 kg (około 9–18 miesięcy). Podkładka jest moco- wana taśmą gumową do fotelika dziecięcego (Rys. 9). Rys. 8 Rys. 9 10PL Celem zapewnienia dziecku większej swo- body należy ustawić boczne osłony ramion w środkowej pozycji (patrz punkt 4.2.1), dziecko posadzić w foteliku, osłonę tułowia wprowadzić obustronnie w prowadnice pasa biodrowego i przesunąć w stronę dziecka. Wyciągnąć trzypunktowy samochodowy pas bezpieczeństwa i wprowadzić do zamka pasa tak, aby było słychać, że zaskoczył. Część biodrową pasa bezpieczeństwa wsunąć w obie zewnętrzne czerwone szcze- liny prowadzące w osłonce tułowia i naciągnąć (naprężyć) pas w kierunku zwijac- za pasa bezpieczeństwa. Pas ramienny (barkowy) włożyć w szczeliny w osłonce tułowia, tak aby oba pasy leżały jeden na drugim w szczelinach w osłonce tułowia. Pas należy jeszcze raz mocno napiąć. Przy korzystaniu z osłony tułowia pas ramienny (barkowy) nie przechodzi przez prowadnicę pasa bezpieczeństwa w zagłówku (patrz rys. A strona 4)! Rys. 10 Rys. 11 Rys.12 11PL 5.2. Zabezpieczanie dziecka trzypunktowym samochodowym pasem bezpieczeństwa. Stosowanie fotelika bez osłony tułowia jest dozwolone dopiero dla dzieci o wadze ciała od 15 do 36 kg względnie od około 4 do 12 lat. Czerwony element zaciskowy pasa umieszczony w zagłówku należy otwor- zyć. Dziecko posadzić w foteliku, wyciągnąć pas i wprowadzić go do zamka pasa tak, aby było słychać, że zaskoczył. Część biodrową pasa włożyć do dolnych prowadnic pasa oznakowanych na czerwono i napiąć. Pas biodrowy musi przy tym przechodzić płasko przez uda dziecka. (patrz rys. 13)! Pas ramienny włożyć po stronie zamka pasa samochodowego do prowadni- cy pasa biodrowego oznakowanej na czerwono. Następnie pas ramienny przeprowadzić po przekątnej nad ciałem dziecka i włożyć do czarnej prowad- nicy pasa oraz do otwartego, czerwonego elementu zaciskowego znajdujących się w zagłówku. Napiąć pas w kierunku zwijacza pasa bezpiec- zeństwa. Proszę zwrócić uwagę na to, czy pas ramienny leży zawsze nad „metalowym grzybkiem”, aby nie mógł ześlizgnąć się w dół. Pasy muszą zawsze leżeć w prowadnicach pasa! Rys. 13 12PL

6.1 Zdejmowanie elementów tapicerki

Tapicerkę fotelika należy zdejmować i nakładać bardzo starannie. Dlatego proszę dokładnie przestrzegać następujących wskazówek: - Zdejmowanie tapicerki z oparcia: odpiąć rzepy z tyłu oparcia, dolną część tapicerki przeciągnąć pod oparciem do przodu, ostrożnie przeciągnąć tapi cerkę pod czerwonymi prowadnicami pasa bezpieczeństwa, tapicerkę ściągać do góry i do przodu. - Zdejmowanie tapicerki siedzenia: wstążkę rozwiązać z przodu pod siedze niem, tapicerkę wyciągnąć wokół czerwonych prowadnic pasa bezpiec zeństwa, tapicerkę ściągnąć do góry. - Zdejmowanie tapicerki z podpórki pod uda: pokrowiec ściągać ostrożnie z dołu do góry. - Zdejmowanie tapicerki z podpór ramion: odpiąć rzep, zdjąć tapicerkę.

6.2 Nakładanie elementów tapicerki

-Tapicerka oparcia: tapicerkę nasadzić na zagłówek, następnie wciągnąć na oparcie, tapicerkę ostrożnie włożyć pod czerwone prowadnice pasa bez pieczeństwa, zamknąć rzepy na tylnej stronie oparcia. -Tapicerka siedzenia: tapicerkę naciągnąć na siedzenie i przeciągnąć pod czerwonymi prowadnicami pasa bezpieczeństwa, tasiemki zawiązać pod siedzeniem. - Podpórka pod uda: Ostrożnie naciągnąć tapicerkę. - Podpory ramion: tapicerkę naciągnąć na podpory ramion, zamknąć rzepy. 13PL

6.3 Czyszczenie tapicerki

Tapicerka jest ważnym elementem systemu bezpieczeństwa. Dlatego należy używać tylko oryginalnych tapicerek producenta. W razie potrzeby można zamówić tapicerkę zapasową u handlowca branżowego. Tapicerkę można zdjąć i prać w temperaturze 30 stopni (delikatne pranie). Nie można go wirować i nie należy go suszyć w suszarce. Figurek do zabawy (niektóre wersje) nie można prać w pralce. Można je myć ciepłą wodą (bez stosowania środków czystości).

6.4 Czyszczenie elementów z tworzywa sztucznego

Elementy z tworzywa sztucznego należy czyścić wilgotną szmatką. W żadnym razie nie należy używać silnych środków czystości (np. rozpuszc- zalnika).

7. Zachowanie w razie wypadku

Po każdym wypadku, gdy prędkość była większa niż 10 km/h, fotelik musi zostać koniecznie sprawdzony pod względem ewentualnych uszkodzeń przez producenta i ewentualnie wymieniony.PL

Fotelik ten objęty jest roczną gwarancją na wady fabryczne i materiału. Okres gwarancji rozpoczyna się w dniu zakupu produktu. Podstawą reklamacji jest dowód zakupu. Usługa w ramach gwarancji ogranicza się do fotelika, który był właściwie użytkowany i został dostarczony w stanie czystym i porządnym. Gwarancja nie obejmuje: - naturalnego zużycia i uszkodzeń powstałych wskutek nadmiernego obciążenia; - uszkodzeń powstałych wskutek nieodpowiedniego i nieprawidłowego użyt kowania; Materiały: Wszystkie nasze materiały spełniają wysokie wymagania w odnie- sieniu do trwałości koloru narażonego na działanie promieni słonecznych (UV). Mimo to wszystkie materiały płowieją, gdy wystawione są na działanie promieni słonecznych. Nie chodzi tutaj o wady materiału lecz o normalne objawy zużycia, które nie są objęte gwarancją. W przypadku, gdy wystąpiły roszczenia gwarancyjne, proszę zwrócić się niezwłocznie do handlowca branżowego. 15DE kiddy GmbH Schaumbergstr. 8 D-95032 Hof / Saale Tel.: 0049 (0)9281 / 7080-0 Fax: 0049 (0)9281 / 7080-21 eMail: info@kiddy.de www.kiddy.de
