INSTRUKCJA OBSŁUGI RBC30SBS RYOBI

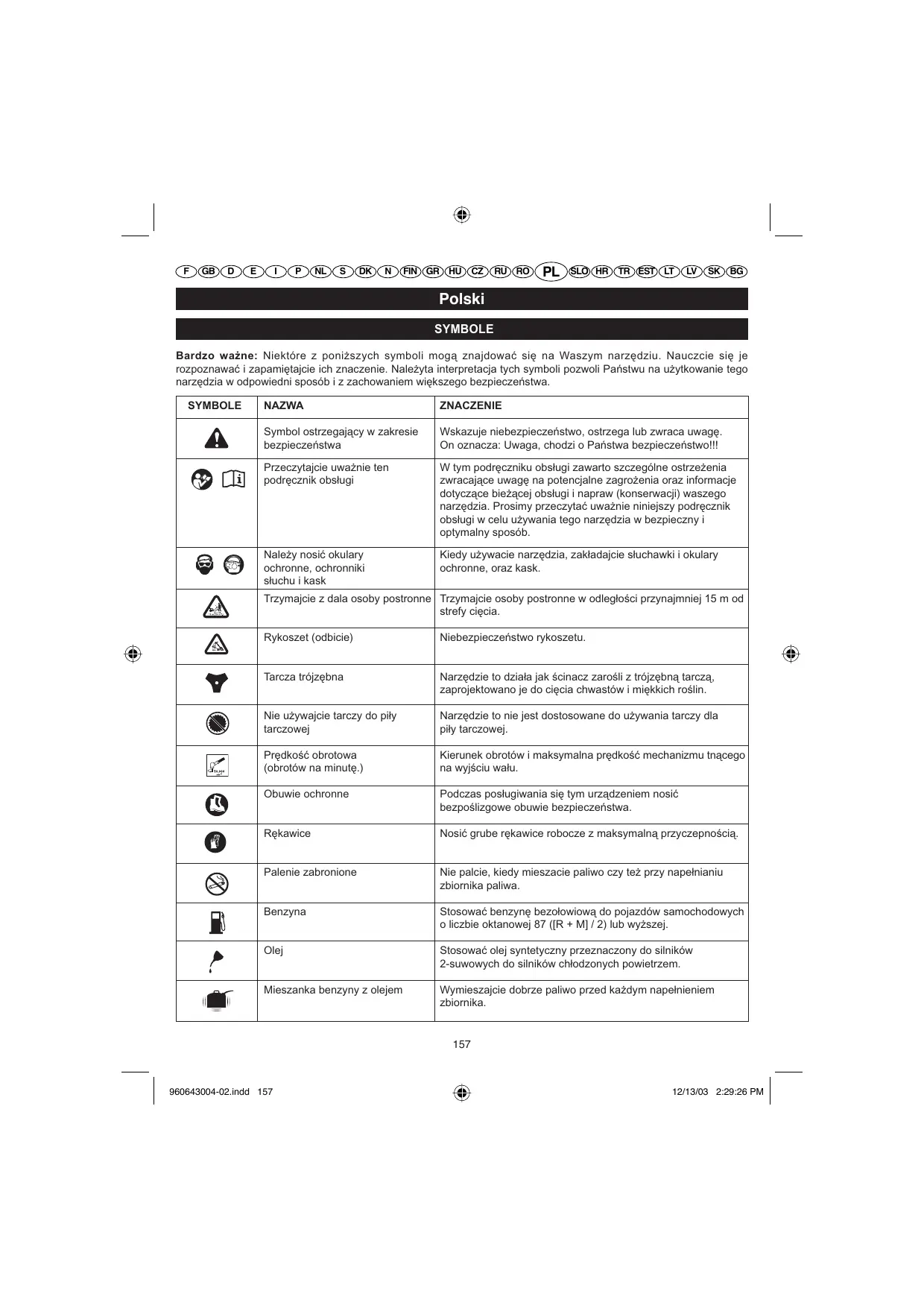

Polski SYMBOLE Bardzo ważne: Niektóre z poniższych symboli mogą znajdować się na Waszym narzędziu. Nauczcie się je rozpoznawać i zapamiętajcie ich znaczenie. Należyta interpretacja tych symboli pozwoli Państwu na użytkowanie tego narzędzia w odpowiedni sposób i z zachowaniem większego bezpieczeństwa. SYMBOLE NAZWA ZNACZENIE Symbol ostrzegający w zakresie bezpieczeństwa Wskazuje niebezpieczeństwo, ostrzega lub zwraca uwagę. On oznacza: Uwaga, chodzi o Państwa bezpieczeństwo!!! Przeczytajcie uważnie ten podręcznik obsługi W tym podręczniku obsługi zawarto szczególne ostrzeżenia zwracające uwagę na potencjalne zagrożenia oraz informacje dotyczące bieżącej obsługi i napraw (konserwacji) waszego narzędzia. Prosimy przeczytać uważnie niniejszy podręcznik obsługi w celu używania tego narzędzia w bezpieczny i optymalny sposób. Należy nosić okulary ochronne, ochronniki słuchu i kask Kiedy używacie narzędzia, zakładajcie słuchawki i okulary ochronne, oraz kask. Trzymajcie z dala osoby postronne Trzymajcie osoby postronne w odległości przynajmniej 15 m od strefy cięcia. Rykoszet (odbicie) Niebezpieczeństwo rykoszetu. Tarcza trójzębna Narzędzie to działa jak ścinacz zarośli z trójzębną tarczą, zaprojektowano je do cięcia chwastów i miękkich roślin. Nie używajcie tarczy do piły tarczowej Narzędzie to nie jest dostosowane do używania tarczy dla piły tarczowej. Prędkość obrotowa (obrotów na minutę.) Kierunek obrotów i maksymalna prędkość mechanizmu tnącego na wyjściu wału. Obuwie ochronne Podczas posługiwania się tym urządzeniem nosić bezpoślizgowe obuwie bezpieczeństwa. Rękawice Nosić grube rękawice robocze z maksymalną przyczepnością. Palenie zabronione Nie palcie, kiedy mieszacie paliwo czy też przy napełnianiu zbiornika paliwa. Benzyna Stosować benzynę bezołowiową do pojazdów samochodowych o liczbie oktanowej 87 ([R + M] / 2) lub wyższej. Olej Stosować olej syntetyczny przeznaczony do silników 2-suwowych do silników chłodzonych powietrzem. Mieszanka benzyny z olejem Wymieszajcie dobrze paliwo przed każdym napełnieniem zbiornika.

Polski SYMBOLE Bardzo ważne: Niektóre z poniższych symboli mogą znajdować się na Waszym narzędziu. Nauczcie się je rozpoznawać i zapamiętajcie ich znaczenie. Należyta interpretacja tych symboli pozwoli Państwu na użytkowanie tego narzędzia w odpowiedni sposób i z zachowaniem większego bezpieczeństwa. SYMBOLE NAZWA ZNACZENIE Narzędzie to spełnia wymogi wszystkich norm reglamentacji kraju UE, w którym było ono zakupione. Dziękujemy Państwu za zakup produktu Ryobi.

Wasza podkaszarka do obrzeży/ścinacz zarośli została zaprojektowana według kryteriów wysokich wymogów Ryobi, które czynią z niej narzędzie sprawne, łatwe w obsłudze i niezawodne. Jeżeli będziecie je odpowiednio konserwowali, będziecie mogli bezpiecznie korzystać z tego odpornego i wydajnego narzędzia przez wiele lat.

OSTRZEŻENIE W celu zmniejszenia ryzyka urazów cielesnych, należy koniecznie przeczytać cały podręcznik obsługi i dobrze zrozumieć jego treść.

OSTRZEŻENIE Nie próbujcie używać waszego narzędzia zanim nie przeczytacie i zrozumiecie wszystkich wskazówek i wymogów bezpieczeństwa zawartych w niniejszej instrukcji. Nie przestrzeganie tych zaleceń mogłoby spowodować wypadki takie jak pożary, porażenia prądem elektrycznym lub poważne obrażenia ciała. Przechowujcie ten podręcznik obsługi i zaglądajcie do niego regularnie, aby móc bezpiecznie pracować i poinformować innych ewentualnych użytkowników.

Aby móc bezpiecznie pracować, prosimy o przeczytanie i zrozumienie wszystkich zaleceń przed użyciem waszej podkaszarki do obrzeży / ścinacza zarośli. Przestrzegajcie wszystkich wymogów bezpieczeństwa. Nie zastosowanie się do wymogów bezpieczeństwa opisanych poniżej, może pociągnąć za sobą poważne obrażenia cielesne. Nie pozwalajcie dzieciom czy osobom niedoświadczonym używać waszego narzędzia. Nigdy nie należy uruchamiać silnika w pomieszczeniu zamkniętym lub źle przewietrzonym, gdyż gazy spalinowe mogą być śmiertelne.

Oczyśćcie strefę cięcia przed każdym użyciem. Wyjmijcie kamienie, odłamki szklane, gwoździe, kable metalowe, sznury i inne przedmioty, które mogłyby być odrzucone, lub pochwycone przez głowicę żyłkową lub tarczę. Kiedy używacie tego narzędzia, zakładajcie okulary ochronne lub ochronniki słuchu. Noście również długie i grube spodnie, robocze obuwie i rękawice. Nie noście luźnych ubrań, szortów czy też biżuterii i nigdy nie pracujcie na boso. Jeżeli macie długie włosy, pamiętajcie by je spiąć na poziomie ramion w celu uniknięcia ich pochwycenia przez ruchome części. Dzieci, osoby postronne oraz zwierzęta powinny pozostać w odległości minimum 15 m od miejsca, w którym pracujecie. Nie należy używać waszego narzędzia, kiedy jesteście zmęczeni, chorzy, pod wpływem alkoholu, narkotyków czy lekarstw. Nie używajcie tego narzędzia, jeżeli nie ma wystarczająco światła do pracy. Zawsze zachowujcie pozycję równowagi. Opierajcie się dobrze na waszych nogach i nie wyciągajcie ramion zbyt daleko. W przeciwnym wypadku, moglibyście upaść lub dotknąć parzących części. Trzymajcie wasze ciało oddalone od poruszających się części. Nie zbliżajcie rąk do tłumika czy do cylindra podkaszarki do obrzeży / ścinacza zarośli, gdyż te części stają się bardzo gorące w trakcie używania. Pamiętajcie by zawsze przed przystąpienieniem do regulowania lub napraw, zatrzymać silnik i odłączyć kabel ze świecy, za wyjątkiem kiedy regulujecie gaźnik. Należy dokładnie skontrolować wasze narzędzie przed każdym użyciem, sprawdzając czy żadna część nie jest poluźniona, czy nie ma wycieku paliwa itd. Przed dalszym użytkowaniem narzędzia, wymieńcie wszelkie uszkodzone części. Bądźcie wyjątkowo ostrożni, gdyż głowica żyłkowa lub tarcza obraca się podczas ustawiania gaźnika.

U niektórych osób, wibracje od narzędzi ręcznych mogą przyczynić się do powstania tzw. "syndromu Raynauda", którego objawami są mrowienie, drętwienie, brak czucia w palcach, zazwyczaj zauważalne podczas wystawienia na zimno. Wiadomo, że czynnikami faworyzującymi te symptomy mogą być skłonności dziedziczne, przebywanie w zimnie i wilgoci, niektóre diety czy sposób odżywiania, palenie tytoniu i pewne warunki pracy. Do chwili obecnej nie wiadomo jaka ilość wibracji czy też jak długi czas narażenia na nie mogą wywołać tę chorobę. W każdym razie, użytkownik powinien podjąć pewne środki zaradcze w celu ograniczenia jego narażenia na wibracje, jak: a) Ubierajcie się ciepło podczas pracy na zimnie. Kiedy używacie tego narzędzia, noście rękawice, by zapewnić utrzymanie ciepłych rąk i nadgarstków. Wydaje się, że zimno jest jedną z głównych przyczyn wywołujących pojawianie się syndromu Raynauda. b) Po każdym użyciu, wykonajcie kilka ćwiczeń pobudzających krążenie krwi. c) Róbcie regularnie przerwy w pracy i ograniczcie dzienny czas waszego narażenia na wibracje. W przypadku odczuwania któregokolwiek z tych objawów chorobowych, należy natychmiast przerwać używanie narzędzia i skonsultować się z lekarzem. Narzędzie należy utrzymywać w dobrym stanie, sprawdzając czy części są dobrze dokręcone i wymieniając wszelką uszkodzoną część. Paliwo należy mieszać i przechowywać tylko w pojemniku zaprojektowanym do zawierania benzyny. Paliwo mieszać i wlewać tylko na wolnym powietrzu, z dala od wszelkich iskier czy płomienia. Należy wytrzeć wszystkie ślady rozlanego paliwa. Przed uruchomieniem silnika należy odsunąć się na odległość co najmniej 9 m od miejsca, w którym tankowaliście. Przed tankowaniem paliwa lub składowaniem narzędzia należy zatrzymać silnik i zaczekać, aż ostygnie. Przed transportowaniem waszego narzędzia w samochodzie, należy zaczekać aż silnik ostygnie i opróżnić bak z paliwa oraz przymocować narzędzie, tak by nie ruszało się w trakcie transportu.

się do tego wymogu może spowodować ciężkie obrażenia ciała. Należy upewnić się, czy wszystkie osłony (mechanizmy zabezpieczające), pasy napędowe, odchylacze ścinków i uchwyty są prawidłowo zainstalowane i dobrze zamocowane. W przypadku wymiany żyłki tnącej, należy stosować tylko żyłkę tnącą zalecaną przez producenta. Nie wolno stosować żadnych innych przystawek tnących. Nie używajcie waszego narzędzia, jeżeli odchylacz trawy w dobrym stanie nie jest założony na miejsce. Podczas używania należy trzymać mocno podkaszarkę za oba uchwyty. Głowicę żyłkową należy trzymać poniżej poziomu pasa. Nie próbujcie wykonywać cięcia, jeżeli głowica żyłkowa znajdowałaby się wyżej niż 76 cm od ziemi.

Należy wymienić głowicę żyłkową jeżeli jest ona pęknięta, obłupana lub w inny sposób uszkodzona. Upewnić się, czy głowica żyłkowa jest prawidłowo zamontowana i dobrze zamocowana. Nie zastosowanie

Po zatrzymaniu silnika, trzymajcie obracającą się tarczę w gęstej trawie lub w chwastach do czasu aż przestanie się obracać. Nie używajcie ścinacza zarośli jeżeli obudowa tarczy nie jest poprawnie zainstalowana i przymocowana, lub kiedy nie jest ona w dobrym stanie. Noście grube rękawice podczas instalowania czy zdejmowania tarczy. Pamiętajcie by zawsze przed usiłowanielm wyjmowania elementu zaklinowanego w tarczy, przed przystąpienieniem do wymiany czy zdejmowania tarczy, zatrzymać silnik i odłączyć kabel ze świecy. Nie próbujcie dotykać tarczy tnącej czy zatrzymywać jej, kiedy ona się obraca. Tarcza obracająca się bezwładnościowo po zatrzymaniu silnika czy po zwolnieniu spustu -włącznika może spowodować poważne obrażenia ciała. Należy zachować kontrolę nad narzędziem do czasu aż tarcza zupełnie skończy się obracać. Należy wymienić każdą uszkodzoną tarczę. Przed każdym użyciem należy się upewnić, czy tarcza jest prawidłowo zainstalowana i dobrze zamocowana. Nie zastosowanie się do tego wymogu może spowodować ciężkie obrażenia ciała. W przypadku wymiany tarczy, używajcie jedynie tarczy trójzębnej zaprojektowanej specjalnie dla waszego ścinacza zarośli. Nie wolno stosować żadnych innych modeli tarcz (elementów tnących). Tarcze trójzębne zostały zaprojektowane jedynie do cięcia chwastów i miękkich roślin. Nie wolno używać

tego narzędzia do innych zastosowań. Nigdy nie używajcie trójzębnej tarczy do cięcia małych drzewek (krzaków). Bądźcie wyjątkowo ostrożni kiedy używacie to narzędzie wyposażone w tarczę. Kiedy tarcza wejdzie w kontakt z czymś, czego nie może ciąć, może nastąpić odrzut. Kontakt ten może spowodować brutalne zatrzymanie tarczy podczas krótkiej chwili i nagle odrzucić narzędzie daleko od potrąconego przedmiotu. Reakcja ta może być tak gwałtowna, by użytkownik utracił kontrolę nad narzędziem. Odrzut może nastąpić kiedy tarcza napotyka przeszkodę, blokuje się, czy też wygina. Większe prawdopodobieństwo wystąpienia odrzutu zachodzi w strefie, gdzie trudno jest zobaczyć materiał do cięcia. Aby móc pracować w dobrych warunkach i z zachowaniem bezpieczeństwa, należy ciąć chwasty wykonując ruch z prawej strony na lewą. Jeżeli jakiś przedmiot lub kawałek drewna znajdzie sie na trasie tarczy, ten ruch boczny pozwoli ograniczyć zjawisko odrzutu. Nigdy nie tnijcie elementów o średnicy większej niż 13 mm. Podczas użytkowania ścinacza zarośli, należy zawsze używać paska aby móc pracować w wygodnej pozycji roboczej. Podczas cięcia należy trzymać mocno narzędzie za oba uchwyty. Trzymajcie tarczę daleko od waszego ciała i poniżej poziomu pasa. Nigdy nie używajcie waszego ścinacza zarośli umieszczając tarczę na wysokości przekraczającej 76 cm od ziemi. Przed transportowaniem czy schowaniem waszego narzędzia, zabezpieczcie trójzębną tarczę zakładając na nią osłonę. Przed użyciem waszego narzędzia należy zawsze zdejmować osłonę tarczy. Jeżeli osłona tarczy nie jest zdjęta, mogłoby dojść do jej wyrzucenia podczas obrotów tarczy.

Polski PARAMETRY TECHNICZNE RBC30SES Ciężar RBC30SBS (kg) - bez paliwa, bez systemu tnącego i bez zabezpieczenia (osłony)

- bez paliwa z głowicą żyłkową

- bez paliwa, z tarczą

415 lub (0.415) 415 lub (0.415) - Głowica żyłkowa

>=13 >=13 [cm3 lub (L)] Pojemność zbiornika na paliwo Szerokość cięcia (mm) Moment dokręcania zalecany dla tarczy (Nm) (cm3 / cc)

Średnica żyłki Reel EasyTM Head (mm)

Średnica żyłki Pro Cut llTM Head (mm)

Maksymalna moc silnika (zgodnie z normą ISO 8893) (kW)

Pojemność skokowa silnika Maksymalna prędkość obrotowa wrzeciona (min-1) 10,000 10,000 Prędkość obrotowa silnika przy maks.obrotach (min-1) 12,000 12,000 Prędkość obrotowa silnika na biegu jałowym (min-1) 2,800-3,500 2,800-3,500

640 lub (0.87) 640 lub (0.87) - Uchwyt przedni/ uchwyt lewy

- Uchwyt tylny / uchwyt prawy

Zużycie paliwa (zgodnie z normą ISO 8893) przy maksymalnej sprawności silnika [kg/godz lub (L/godz)] Specyficzne zużycie paliwa (zgodnie z normą ISO 8893) przy maksymalnej sprawności silnika [g/kw.godz lub (L/kw.godz)] Poziom wibracji na biegu jałowym (podkaszarka do obrzeży) (m/s2) Poziom wibracji przy pracy na pełnym gazie (podkaszarka (m/s2) do obrzeży) - Uchwyt przedni/ uchwyt lewy

- Uchwyt tylny / uchwyt prawy

- Uchwyt przedni/ uchwyt lewy

- Uchwyt tylny / uchwyt prawy

- Uchwyt przedni/ uchwyt lewy

- Uchwyt tylny / uchwyt prawy

(m/s2) Poziom wibracji na biegu jałowym (ścinacz krzewów) Poziom wibracji przy pracy na pełnym gazie (ścinacz (m/s2) krzewów) Ciśnienie akustyczne (zgodnie z normą EN 27917)) dB (A)

Moc akustyczna (zgodnie z normą z ISO 10884) dB (A)

Polski OSTRZEŻENIE Nigdy nie montujcie ani nie dopasowujcie rurki osprzętu podczas pracy silnika. Nie zastosowanie się do tego wymogu może spowodować ciężkie obrażenia ciała. OPIS

Bańka pompki paliwowej Wybierak startera Korek zbiornika na paliwo Rozrusznik Przycisk odblokowania spustu Przycisk Włączenie/Wyłączenie Spust przepustnicy Uchwyt tylny (RBC30SES) Uchwyt przedni (RBC30SES) Pas szelkowy Rurka Osłona tarczy Tarcza trójzębna Odchylacz trawy Żyłka tnąca Śruba wolnych obrotów Śruba blokady Wspornik do przechowywania Uchwyt główny z włącznikiem ( jedynie RBC30SBS) Uchwyt lewy (jedynie RBC30SBS) Przycisk blokowania spustu-włącznika (jedynie model RBC30SBS)

OSTRZEŻENIE Przed użyciem waszego narzędzia upewnijcie się, że śruba blokady pierścienia jest dobrze dokręcona i celem uniknięcia poważnych obrażeń ciała, sprawdzajcie regularnie w trakcie użytkowania czy pozostaje ona dokręcona.

Prosimy przeczytać ten podręcznik obsługi i zastosować się do ostrzeżeń i wymogów bezpieczeństwa. Należy nosić okulary ochronne, ochronniki słuchu i kask. Trzymajcie osoby postronne a w szczególności dzieci i zwierzęta, w odległości przynajmniej 15 m od strefy cięcia.

Patrz rysunek 2a - 2d.

OSTRZEŻENIE W wypadku stwierdzenia uszkodzenia lub braku jakiejś części, nie należy używać tego urządzenia przed uprzednim nabyciem danej części. Nie zastosowanie się do tego ostrzeżenia może spowodować ciężkie obrażenia ciała.

OSTRZEŻENIE Nie próbujcie modyfikować waszego narzędzia czy też dorzucać akcesoriów, których użycie nie jest zalecane. Takie przekształcenia czy modyfikacje kwalifikuje się do błędnego użycia i mogą one pociągać za sobą niebezpieczne sytuacje grożące poważnymi obrażeniami ciała.

Należy zawsze obchodzić się z paliwem z zachowaniem ostrożności, gdyż jest ono bardzo łatwopalne Paliwo należy mieszać i tankować tylko na wolnym powietrzu, z dala od wszelkich iskier czy płomienia. Nie wdychać oparów paliwa. Unikać wszelkiego kontaktu z benzyną lub olejem. Unikać przede wszystkim dostania się benzyny lub oleju do oczu. Jeżeli benzyna lub olej dostaną się do oczu, należy je natychmiast przemyć czystą wodą. Jeżeli po przemyciu oczy są nadal podrażnione, skonsultujcie się niezwłocznie z lekarzem. Wycierać natychmiast wszystkie ślady rozlanego paliwa. SPORZĄDZANIE MIESZANKI PALIWOWEJ (Rys. 3)

OSTRZEŻENIE Przy montowaniu części należy odłączyć kabel zasilający od świecy zapłonowej Nie zastosowanie się do tego wymogu może pociągnąć za sobą przypadkowe uruchomienie i ciężkie obrażenia ciała.

Urządzenie to jest napędzane silnikiem dwusuwowym wymagającym uprzedniego sporządzenia mieszanki benzyny z olejem syntetycznym do silników dwusuwowych. Zmieszajcie benzynę bezołowiową z olejem syntetycznym do silników 2-suwowych w czystym zbiorniku zatwierdzonym do przechowywania benzyny. Silnik ten działa na benzynę bezołowiową do pojazdów o liczbie oktanowej 87 ([R + M] / 2) lub wyższej.

Nie używajcie gotowych mieszanek paliwowych oleju/ z benzyną sprzedawanych na stacjach benzynowych, a w szczególności mieszanek przeznaczonych do motocykli, motorowerów etc. Stosować jedynie olej syntetyczny przeznaczony do silników 2-suwowych. Nie wolno stosować żadnego oleju odpadowego do silników samochodowych lub silników 2-suwowych. Wymieszać benzynę i olej syntetyczny przeznaczony do silników 2-suwowych w stosunku równym 50:1 (do benzyny dodać 2% oleju). Wymieszajcie dobrze paliwo przed każdym napełnieniem zbiornika. Mieszankę należy sporządzać w małych ilościach: nie mieszać ilości większej niż do miesięcznego zużycia. Zalecamy Państwu również stosowanie oleju syntetycznego do silników 2- suwowych z dodatkiem stabilizatora paliwa. 1 litr 2 litry 3 litry 4 litry 5 litry

50:1 (2%) U R U C H A M I A N I E I Z AT R Z Y M Y WA N I E PODKASZARKI (Rys. 4a - 4b) OSTRZEŻENIE Nigdy nie uruchamiać silnika w pomieszczeniu zamkniętym lub źle przewietrzonym, gdyż gazy spalinowe mogą być śmiertelne. Objaśnienie: Zanim spróbujecie ponownie uruchomić silnik, nie zapomnijcie ustawić wyłącznika w pozycji PRACA "I".

UŻYWANIE PODKASZARKI DO OBRZEŻY

(Rys. 5) RBC30SES: Trzymajcie tylny uchwyt podkaszarki do obrzeży prawą ręką a przedni uchwyt lewą ręką.

Aby niedopuścić do zanieczyszczenia paliwa, należy oczyścić powierzchnię zbiornika wokół korka wlewu paliwa. Korek wlewu paliwa należy odkręcać powoli w celu stopniowego wyrównania ciśnień i uniknięcia rozlania paliwa wokół korka. Mieszankę paliwową należy wlewać ostrożnie do zbiornika, unikając rozlania jej. Przed dokręceniem korka paliwa należy oczyścić i sprawdzić jego uszczelkę. Natychmiast po tankowaniu należy założyć korek wlewu paliwa i dokręcić go mocno. Należy wytrzeć wszystkie ślady rozlanego paliwa. Przed uruchomieniem silnika należy odsunąć się na odległość co najmniej 9 m od miejsca, w którym tankowaliście. Objaśnienie: Wydzielanie się dymu z silnika jest zjawiskiem normalnym w trakcie pierwszego użycia oraz przez pewien czas potem. RBC30SBS: Trzymajcie prawą ręką prawy uchwyt podkaszarki do obrzeży a lewy uchwyt lewą ręką. Przez cały czas używania, trzymajcie wasze narzędzie mocno dwoma rękami. Podkaszarkę do obrzeży należy trzymać w wygodnej pozycji roboczej, tak aby prawy uchwyt był na wysokości biodra. Używajcie podkaszarki do obrzeży na pełnych obrotach (przy pełnym otwarciu przepustnicy). Wysoką trawę należy ciąć z góry w dół w celu zapobiegnięcia owijania trawy wokół rurki i głowicy żyłkowej, co mogłoby spowodować przegrzanie silnika. Jeżeli trawa owinie się wokół głowicy żyłkowej, należy zatrzymać silnik, odłączyć kabel od świecy zapłonowej i usunąć zaplątaną trawę. Używanie przez dłuższy czas przy niepełnym otwarciu przepustnicy (na pół gazu) spowoduje, że nie spalony olej będzie wyciekał z tłumika. PORADY ODNOŚNIE CIĘCIA (Rys. 6) WYJŚCIE ŻYŁKI (Rys. 7) For Reel EasyTM Only OSTRZEŻENIE Przed tankowaniem należy zawsze wyłączyć silnik. Nigdy nie wolno dolewać paliwa do zbiornika narzędzia, kiedy silnik pracuje lub jest jeszcze gorący. Przed uruchomieniem silnika należy odsunąć się na odległość co najmniej 9 m od miejsca, w którym tankowaliście. Nie wolno palić tytoniu! UŻYWANIE ŚCINACZA ZAROŚLI (Rys. 5) RBC30SES: Trzymajcie uchwyt ze spustem ścinacza krzewów prawą ręką a przedni uchwyt lewą ręką. RBC30SBS: Trzymajcie prawą ręką prawy uchwyt ścinacza zarośli a lewy uchwyt lewą ręką.

Polski Przez cały czas używania, trzymajcie wasze narzędzie mocno dwoma rękami. Ścinacz zarośli należy trzymać w wygodnej pozycji, tak aby uchwyt prawy był mniej więcej na wysokości biodra. Trzymajcie mocno wasze narzędzie i zachowujcie stabilną pozycję. W ten sposób unikniecie utraty równowagi w razie odrzutu tarczy.

Wyregulujcie pas w taki sposób, by móc pracować w wygodnej pozycji roboczej. Pas pozwala również na trzymanie tarczy w dobrej odległości od waszego ciała.

Bądźcie wyjątkowo ostrożni kiedy używacie to narzędzie wyposażone w tarczę. Kiedy tarcza wejdzie w kontakt z czymś, czego nie może ciąć, może nastąpić odrzut. Kontakt ten może spowodować brutalne zatrzymanie tarczy podczas krótkiej chwili i nagle odrzucić narzędzie daleko od potrąconego przedmiotu. Reakcja ta może być tak gwałtowna, by użytkownik utracił kontrolę nad narzędziem. Odrzut może nastąpić kiedy tarcza napotyka przeszkodę, blokuje się, czy też wygina. Większe prawdopodobieństwo wystąpienia odrzutu zachodzi w strefie, gdzie trudno jest zobaczyć materiał do cięcia. Aby móc pracować w dobrych warunkach i z zachowaniem bezpieczeństwa, należy ciąć chwasty wykonując ruch z prawej strony na lewą. Jeżeli jakiś przedmiot lub kawałek drewna znajdzie sie na trasie tarczy, ten ruch boczny pozwoli ograniczyć zjawisko odrzutu. WYMIANA ŻYŁKI (Rys. 9) OSŁONA TARCZY (Rys. 10)

CZYSZCZENIE OTWORU WYLOTU SPALIN

TŁUMIKA Otwór wylotowy spalin i tłumik mogą być zatkane osadami węglowymi; wielkość tego zanieczyszczenia zależy od rodzaju stosowanego paliwa, gatunku i ilości oleju i /lub warunków użytkowania. Jeżeli moc narzędzia zauważalnie spadnie, oddajcie je do czyszczenia wykwalifikowanemu technikowi. ISKROCHWYT Aby zapewnić sprawne używanie urządzenia należy regularnie, co 25 godzin używania lub raz na rok czyścić iskrochwyt lub wymienić go na nowy. Iskrochwyt może być zamontowany w różnych miejscach, zależnie od modelu urządzenia. Należy skontaktować się z najbliższym Punktem Serwisowym Ryobi w celu zlokalizowania iskrochwytu w tym konkretnym modelu. WSKAZÓWKI ODNOŚNIE CIĘCIA TARCZĄ OSTRZEŻENIE Bądźcie wyjątkowo ostrożni podczas używania tarczy. Przeczytajcie uważnie rozdział tego podręcznika "Wymogi bezpieczeństwa specyficzne dla ścinaczy zarośli i używania tarczy tnącej”.

ZAMOCOWANIE WSPORNIKA DO CHOWANIA

(Rys. 11) KONSERWACJA OSTRZEŻENIE W celu konserwacji, stosować tylko oryginalne części, akcesoria i wyposażenie. Nie przestrzeganie tego zalecenia, mogłoby pociągnąć za sobą ryzyko złego funkcjonowania narzędzia i poważnego zranienia. Ponadto, spowodowałoby to unieważnienie i bezskuteczność Państwa gwarancji.

na waszej podkaszarce, powinny być powierzone Autoryzowanemu Punktowi Serwisowemu Ryobi. Nieprawidłowe wykonywanie konserwacji może spowodować takie skutki, jak powstanie zgorzeli w silniku, a co za tym idzie - obniżenie jego wydajności i wydzielanie czarnych oleistych pozostałości, które będą kapać z tłumika. Należy upewnić się, czy wszystkie osłony (mechanizmy zabezpieczające), pasy napędowe, odchylacze ścinków i uchwyty są prawidłowo zainstalowane i zamocowane. W ten sposób unikniecie ryzyka poważnych obrażeń ciała.

OSTRZEŻENIE Cieknący korek wlewu paliwa stwarza zagrożenie pożarowe i musi być natychmiast wymieniony. Nie używajcie systemu tnącego podczas pracy silnika na wolnych obrotach. Nie zastosowanie się do tego zalecenia powoduje konieczność wyregulowania sprzęgła lub pilnej naprawy narzędzia przez specjalistę. Wykonujcie jedynie regulacje i naprawy opisane w niniejszym podręczniku. Wszelkie inne interwencje ŚWIECA ZAPŁONOWA (Rys. 13) Silnik funkcjonuje na świecy Champion RCJ-6Y z rozstawem elektrody 0,63 mm (lub z inną równoważną). Używajcie jedynie modelu zalecanego przez producenta i zmieniajcie świecę co roku.

Spuścić pozostałe paliwo ze zbiornika do pojemnika zatwierdzonego dla benzyny. Uruchomić silnik i odczekać aż sam zgaśnie z braku paliwa. Przed transportowaniem czy schowaniem waszego narzędzia, zabezpieczcie tarczę zakładając na nią osłonę tarczy. Oczyścić dokładnie całą podkaszarkę. Przechowujcie ją w dobrze przewietrzonym miejscu, poza zasięgiem dzieci. Nie chowajcie jej w pobliżu czynników żrących, jak ogrodowe produkty chemiczne czy sole odmrażające. Należy odnieść się do norm ISO i lokalnych przepisów dotyczących przechowywania i manipulowania paliwem. Możecie użyć pozostałe paliwo do innego narzędzia z silnikiem dwusuwowym.

Silnik nie startuje.

ROZWIĄZANIE Silnik się uruchamia lecz nie przyspiesza. Trzeba około 3 minut, aby silnik miał czas się zagrzać. Zaczekajcie, aby silnik miał czas się wystarczająco zagrzać. Jeżeli silnik nie przyspiesza po 3 minutach, skontaktujcie się z punktem naprawczym. Silnik się uruchamia lecz na wysokich obrotach pracuje tylko w pozycji półotwartej. Gaźnik wymaga regulacji. Skontaktujcie się z punktem naprawczym. Silnik nie uzyskuje pełnych obrotów i wydziela zbyt dużo dymu.

1. Sprawdzić mieszankę paliwową. 1. Używać świeżego paliwa i poprawić stosunek

mieszanki ilości oleju do silnikow 2-suwowych/ilości paliwa.

2. Brudny filtr powietrza.

2. Wyczyścić filtr powietrza. Prosimy odnieść

się do rozdziału “Wymiana i czyszczenie filtra powietrza.”

3. Siatka iskrochwytu jest brudna. 3. Skontaktujcie się z punktem naprawczym.

1. Sprawdzić świecę zapłonową. Wykręcić

świecę. Założyć ponownie kołpak świecy i położyć świecę na cylindrze metalowym. Pociągnąć linkę rozrusznika i obserwować czy elektroda świecy zaiskrzy. Jeżeli nie ma iskry, to powtórzyć ten sam test z nową świecą.

2. Nacisnąć bańkę pompki paliwowej aż do

wypełnienia bańki paliwem. Jeżeli bańka nie wypełni się paliwem, to zablokowany jest układ dopływu paliwa do pompki. Skontaktujcie się z punktem naprawczym. Jeżeli bańka napełni się, oznacza to że silnik jest przypuszczalnie zalany paliwem (patrz następny punkt).

3. Sinik jest zalany.

3. Wykręcić świecę zapłonową i przekręcić

narzędzie tak, aby otwór świecy był skierowany do ziemi. Ustawcie wybierak startera na pozycję “ ” i pociągnijcie 10 do 15 razy za rozrusznik. Spowoduje to usunięcie nadmiaru paliwa z silnika. Wyczyścić i założyć świecę zapłonową. Ustawić wybierak startera na pozycję “ ” i pociągnąć 3 razy za rozrusznik. Jeżeli silnik nie startuje, przestawić wybierak startera na pozycję “ ” i dalej postępować zgodnie z normalną procedurą uruchamiania. Jeżeli mimo to silnik nie daje się uruchomić, to należy powtórzyć powyższą procedurę, lecz przy założonej nowej świecy.

4. Linkę rozrusznika trzeba ciągnąć 4. Skontaktujcie się z punktem naprawczym.

mocniej niż wtedy, gdy była nowa.

ROZWIĄZANIE Silnik zapala, pracuje i przyspiesza, ale nie przechodzi na wolne obroty (bieg jałowy). Trzeba wyregulować śrubę nastawiania wolnych obrotów gaźnika. Przekręcić śrubę wolnych obrotów w prawo, celem zwiększenia prędkości biegu jałowego (Rys.14). Tarcza dalej się obraca kiedy silnik jest na biegu jałowym. Gaźnik wymaga regulacji. Skontaktujcie się z punktem naprawczym. Żyłka nie daje się wysunąć.

1. Żyłka jest sklejona

2. Niewystarczająca długość żyłki

3. Końcówki żyłki są zużyte i

4. Żyłka jest zaplątana na szpuli.

1. Nasmarować produktem na bazie silikonu.

5. Zbyt niskie obroty silnika.

2. Założyć nową żyłkę. Odnieść się do rozdziału

3. Pociągnąć za końcówki żyłki naciskając

jednocześnie i zwalnijąc ustalacz szpuli.

4. Zdjąć żyłkę ze szpuli i ponownie ją nawinąć.

Odnieść się do rozdziału "Wymiana żyłki".

5. Wysuwać żyłkę dając pełny gaz (całkowite

otwarcie przepustnicy). Trawa owinęła się wokół

1. Cięcie długiej trawy tuż przy

dolnej rurki i głowicy żyłkowej. ziemi.

2. Używajcie podkaszarki na

pół gazu (przy częściowym otwarciu przepustnicy).

1. Długą trawę należy ciąć od góry w dół.

Trudności z obróceniem ustalacz szpuli. Gwinty śruby brudne lub . uszkodzone Oczyścić śruby i nasmarować je. Jeżeli nadal brak poprawy, to wymienić ustalacz szpuli. Wyciek oleju z tłumika.

1. Używajcie podkaszarki na

na pół gazu (przy częściowym otwarciu przepustnicy).

2. Sprawdzić mieszankę paliwową.

1. Używajcie podkaszarki do obrzeży

pełnych obrotach (przy pełnym otwarciu przepustnicy).

2. Używać świeżego paliwa i poprawić stosunek

mieszanki ilości oleju do silników 2-suwowych /ilości paliwa).

3. Wyczyścić tłumik zgodnie z instrukcjami

rozdziału dot. konserwacji.

3. Brudny filtr powietrza.

2. Używajcie podkaszarki do obrzeży na pełnych

obrotach (przy pełnym otwarciu przepustnicy). Objaśnienie : jeżeli stwierdzicie problemy, odnośnie których rozdział “Rozwiązywanie problemów” zaleca przekręcić śrubę gaźnika w prawo i kiedy żadne ustawienie nie było jeszcze robione od zakupu narzędzia, to należy zanieść narzędzie do autoryzowanego punktu naprawczego. W większości przypadków, regulacja ta jest rutynową czynnością dla wykwalifikowanego pracownika serwisu.

ÉÄêÄçíàü - ìëãéÇàü ç‡ÒÚÓfl˘‡fl ÔÓ‰Û͈Ëfl Ryobi „‡‡ÌÚËÓ‚‡Ì‡ ÓÚ ‰ÂÙÂÍÚÓ‚ ÔÓËÁ‚Ó‰ÒÚ‚‡ Ë ‰ÂÙÂÍÚÓ‚ ËÁ‰ÂÎËÈ Ì‡ 2 „Ó‰‡ ÒÓ ‰Ìfl ÓÙˈˇθÌÓ„Ó ÓÙÓÏÎÂÌËfl ÔÓÍÛÔÍË, Û͇Á‡ÌÌÓ„Ó Ì‡ ÓË„Ë̇ΠҘÂÚ‡, ‚˚ÔËÒ‡ÌÌÓ„Ó ÔÓ‰‡‚ˆÓÏ ÔÓÍÛÔ‡ÚÂβ. èÓ‚ÂʉÂÌËfl, ÔÓÎÛ˜ÂÌÌ˚ ‚ ÂÁÛθڇÚ ӷ˚˜ÌÓ„Ó ËÁÌÓÒ‡, ÌÂÌÓχθÌÓ„Ó ËÎË Á‡Ô¢ÂÌÌÓ„Ó ËÒÔÓθÁÓ‚‡ÌËfl ËÎË Ó·ÒÎÛÊË‚‡ÌËfl, ‡ Ú‡ÍÊ Ô„ÛÁÍÓÈ,- Ì ÔÓÍ˚‚‡˛ÚÒfl ̇ÒÚÓfl˘ÂÈ „‡‡ÌÚËÂÈ, Ú‡ÍÊÂ Í‡Í Ë ‡ÍÒÂÒÒÛ‡˚, Ú‡ÍËÂ Í‡Í ·‡Ú‡ÂË, ·ÏÔÓ˜ÍË, ˆÓÍÎË, Ô‡ÚÓÌ˚, ϯÍË Ë Ú.‰. Ç ÒÎÛ˜‡Â ÔÓÎÓÏÍË ËÎË ÌÂËÒÔ‡‚ÌÓÒÚË ‚ „‡‡ÌÚËÈÌ˚È ÔÂËÓ‰ ÓÚÓ¯ÎËÚ ÔÓ‰ÛÍˆË˛ çÖêÄáéÅêÄççéâ Ò ÔÓ‰Ú‚ÂʉÂÌËÂÏ ÔÓÍÛÔÍË Ç‡¯ÂÏÛ ÔÓ‰‡‚ˆÛ ËÎË ‚ ·ÎËʇȯËÈ ñÂÌÚ tÂıÌ˘ÂÒÍÓ„Ó o·ÒÎÛÊË‚‡ÌËfl Ryobi. ç‡ÒÚÓfl˘‡fl „‡‡ÌÚËfl Ì ‚ÎËflÂÚ Ì‡ LJ¯Ë Á‡ÍÓÌÌ˚ ԇ‚‡, ÔÓ ÓÚÌÓ¯ÂÌ˲ Í ‰ÂÙÂÍÚÌÓÈ ÔÓ‰Û͈ËË. ì͇Á‡Ì̇fl „‡‡ÌÚËfl ‰ÂÈÒÚ‚ËÚÂθ̇ ‚ ÇÂÎËÍÓ·ËÚ‡ÌËË, Ö‚ÓÒÓ˛ÁÂ Ë Ä‚ÒÚ‡ÎËË. Ç ‰Û„Ëı Òڇ̇ı ÏÓÊÂÚ ‰ÂÈÒÚ‚Ó‚‡Ú¸ ‰Û„‡fl „‡‡ÌÚËfl. é·‡ÚËÚÂÒ¸ Í ÏÂÒÚÌÓÏÛ ‰ËÎÂÛ Á‡ ‰ÓÔÓÎÌËÚÂθÌÓÈ ËÌÙÓχˆËÂÈ Ó „‡‡ÌÚËË. 960643004-02.indd 242 WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów. Wspomniana wyżej gwarancja jest ważna tylko w Zjednoczonym Królestwie, w Unii Europejskiej i w Australii Do innych państw może mieć zastosowanie inna gwarancja. Celem uzyskania bardziej szczegółowych informacji odnośnie gwarancji, prosimy o kontakt z waszym lokalnym dystrybutorem. SLO GARANCIJSKA IZJAVA Vsi izdelki znamke Ryobi imajo garancijo za napake v izdelavi in neustrezne sestavne dele za obdobje 24-ih mesecev od datuma, ki je naveden na originalnem računu, ki ga je prodajalec izdal končnemu uporabniku. Staranje, ki ga povzroča običajna raba in obraba izdelka, njegova nepooblaščena ali neustrezna uporaba ali vzdrževanje, ali preobremenitev, je izvzeto iz te garancije. Enako velja tudi za dodatno opremo kot so baterijski vložki, žarnice, rezila, pribor, vrečke, ipd. Če pride v garancijskem roku do napake v delovanju izdelka, vas prosimo, da ga NERAZSTAVLJENEGA, skupaj z dokazilom o nakupu, odnesete vašemu prodajalcu ali v najbližji Ryobi servisni center. Ta garancija nikakor ne vpliva na vaše pravice, ki vam jih v zvezi z neustreznimi izdelki daje zakon. Gornja garancija velja samo za Veliko Britanijo, Evropsko unijo in Avstralijo. Izven teh regij lahko velja drugačna garancija. Podrobne informacije o garanciji lahko dobite pri krajevnem pooblaščenem prodajalcu. 12/13/03 2:31:13 PM

Oświadczamy z pełną odpowiedzialnością, że produkt, do którego ma zastosowanie niniejsza deklaracja zgodności spełnia podstawowe wymogi w dziedzinie zdrowia i bezpieczeństwa zgodnie z dyrektywą maszynową 98/37/EC i innymi stosownymi dyrektywami, jak dyrektywa CEM 2004/108/EC i dyrektywy 2000/14/EC, 79/113/EC.

Mi izjavljujemo da je ovaj proizvod usklaen sa zahtjevima predvienima u direktivi 2000/14/EC. Niniejszym deklarujemy, że ten produkt spełnia wymogi dyrektywy 2000/14/EC. Ovaj proizvod je ocjenjivan sukladno direktivi 2000/14/EC od strane ureda za ocjenjivanje TÜV Rheinland Product Safety GmbH. Produkt ten został oceniony jako zgodny z dyrektywą 2000/14/EC przez biuro weryfikacji TÜV Rheinland Product Safety GmbH. RBC30SES Izmjerena razina jaËine zvuka [dB (A)]: Garantirana razina jaËine zvuka [dB (A)]: Datum izdavanja: RBC30SBS

W celu prawidłowego spełnienia wymogów w dziedzinie zdrowia i bezpieczeństwa zawartych w dyrektywach europejskich posłużono się następującymi normami europejskimi i/lub krajowymi oraz/ lub normatywnymi warunkami technicznymi: EN ISO 14982:1998, ISO 7916 & 7917, EN ISO 11806:1997, ISO 7918-1995, ISO 83801993, ISO 8893-1989, ISO 10884-1995, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563-1994, EN 27917-1991, ISO 7112-1982, ISO 7113-1991 Mierzony poziom mocy akustycznej [dB (A)]: Gwarantowany poziom mocy akustycznej [dB (A)]: Data emisji:

10 / 2007 TehniËka dokumentacija se Ëuva kod tvrtke Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong. Dokumentacja techniczna przechowywana jest w spółce Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong. Deklaracija o usklaenosti ustanovljena 10/2007 od strane tvrtke Homelite Far East Co., Ltd. Deklaracja zgodności wystawiona w 10/2007 przez Homelite Far East Co., Ltd.
