NÁVOD K OBSLUZE RBC30SBS RYOBI

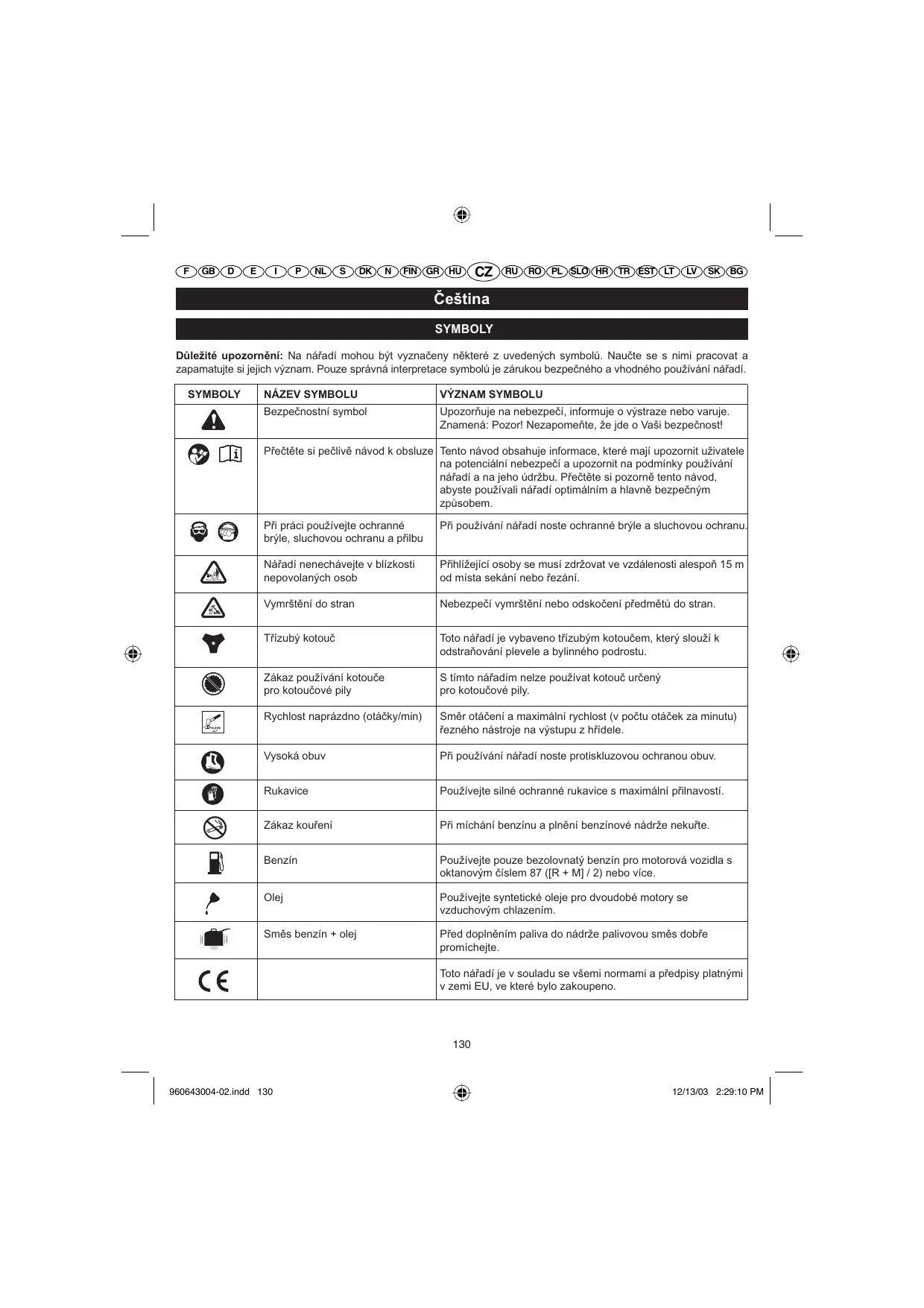

Čeština SYMBOLY Důležité upozornění: Na nářadí mohou být vyznačeny některé z uvedených symbolů. Naučte se s nimi pracovat a zapamatujte si jejich význam. Pouze správná interpretace symbolů je zárukou bezpečného a vhodného používání nářadí. SYMBOLY

Bezpečnostní symbol Upozorňuje na nebezpečí, informuje o výstraze nebo varuje. Znamená: Pozor! Nezapomeňte, že jde o Vaši bezpečnost! Přečtěte si pečlivě návod k obsluze Tento návod obsahuje informace, které mají upozornit uživatele na potenciální nebezpečí a upozornit na podmínky používání nářadí a na jeho údržbu. Přečtěte si pozorně tento návod, abyste používali nářadí optimálním a hlavně bezpečným způsobem. Při práci používejte ochranné brýle, sluchovou ochranu a přilbu Při používání nářadí noste ochranné brýle a sluchovou ochranu. Nářadí nenechávejte v blízkosti nepovolaných osob Přihlížející osoby se musí zdržovat ve vzdálenosti alespoň 15 m od místa sekání nebo řezání. Vymrštění do stran Nebezpečí vymrštění nebo odskočení předmětů do stran. Třízubý kotouč Toto nářadí je vybaveno třízubým kotoučem, který slouží k odstraňování plevele a bylinného podrostu. Zákaz používání kotouče pro kotoučové pily S tímto nářadím nelze používat kotouč určený pro kotoučové pily. Rychlost naprázdno (otáčky/min) Směr otáčení a maximální rychlost (v počtu otáček za minutu) řezného nástroje na výstupu z hřídele. Vysoká obuv Při používání nářadí noste protiskluzovou ochranou obuv. Rukavice Používejte silné ochranné rukavice s maximální přilnavostí. Zákaz kouření Při míchání benzínu a plnění benzínové nádrže nekuřte. Benzín Používejte pouze bezolovnatý benzín pro motorová vozidla s oktanovým číslem 87 ([R + M] / 2) nebo více. Olej Používejte syntetické oleje pro dvoudobé motory se vzduchovým chlazením. Směs benzín + olej Před doplněním paliva do nádrže palivovou směs dobře promíchejte. Toto nářadí je v souladu se všemi normami a předpisy platnými v zemi EU, ve které bylo zakoupeno.

Čeština Děkujeme Vám, že jste si zakoupili výrobek značky Ryobi.

Strunová sekačka/křovinořez Ryobi je v souladu s nejnáročnějšími požadavky na spolehlivost, jednoduchost a bezpečnost nářadí. Pokud budete udržovat sekačku/ křovinořez a její příslušenství v dobrém stavu, budete mít po dlouhá léta odolné, výkonné a bezpečné zahradní nářadí.

UPOZORNĚNÍ Abyste omezili riziko úrazu, je nezbytně nutné dobře si přečíst bezpečnostní pokyny uvedené v tomto návodu a uvědomit si jejich význam.

UPOZORNĚNÍ Před použitím nářadí si pozorně přečtěte tento návod k obsluze a seznamte se všemi bezpečnostními a provozními pokyny uvedenými v tomto návodu. Nedodržení těchto pokynů může způsobit požár, úraz elektrickým proudem nebo jiné vážné zranění. Návod pečlivě uschovejte, abyste ho mohli při práci konzultovat a informovat případné další uživatele nářadí.

Než začnete strunovou sekačku/křovinořez používat, přečtěte si všechny bezpečnostní pokyny. To je nezbytným předpokladem bezpečné práce. Všechny pokyny skutečně dodržujte. Nedodržení uvedených pokynů může způsobit vážné zranění. Nenechávejte děti a osoby, které nemají zkušenosti s používáním tohoto nářadí, používat strunovou sekačku. Nářadí neuvádějte do provozu a nenechávejte ho běžet v uzavřené nebo nedostatečně větrané místnosti: unikající výfukové plyny mohou být smrtelné. Před každým použitím nářadí odstraňte z pracovní zóny všechny předměty, které by Vám mohly bránit při sekání. Odstraňte kameny, střepy, hřebíky, kovové kabely, šňůry a ostatní předměty, které by mohly uvíznout v sekací (žací) hlavě. Při práci s nářadím používejte ochranné brýle a sluchovou ochranu. Noste dlouhé a silné kalhoty, vysokou obuv a rukavice. Nenoste široký oděv, krátké kalhoty, šperky, nikdy nepracujte s bosýma nohama. Pokud máte dlouhé vlasy, stáhněte je gumičkou nad úrovní ramen, aby se dlouhé prameny vlasů nemohly zachytit v pohyblivých částech nářadí. Děti, přihlížející osoby a zvířata musí zůstat ve vzdálenosti alespoň 15 metrů od uživatele nářadí.

Nepoužívejte nářadí, pokud jste unavení, nemocní, pod vlivem alkoholu, drog nebo užíváte-li léky, které snižují pozornost. Nářadí nepoužívejte, pokud světelné podmínky nejsou dostačující k bezpečné práci. Vždy pracujte v rovnovážné a stabilní poloze. Stůjte pevně oběma nohama na stabilní ploše, ruce nenatahujte příliš daleko nebo vysoko. Jinak byste mohli upadnout nebo se dotknout horkých dílů nářadí. Ponechte tělo v dostatečné vzdálenosti od pohybujících se dílů nářadí. Ruce nedávejte do blízkosti výfuku nebo válce strunové sekačky / křovinořezu, neboť tyto díly nářadí dosahují velmi vysokých teplot. Vždy vypněte motor a odpojte kabel svíčky před jakýmkoli seřizováním, opravami, s výjimkou seřizování karburátoru. Před každým použitím nářadí pečlivě prohlédněte a zkontrolujte, zda žádný díl není povolený, zda neuniká palivo apod. Pokud je některý díl vadný, je nutné jej před použitím nářadí vyměnit. Při práci buďte velmi opatrní, strunová hlava nebo kotouč se při seřizování karburátoru otáčí. U některých osob mohou vibrace elektrického nářadí způsobit tzv. Raynaudův syndrom. Tato choroba se projevuje modráním celých prstů na rukou, imobilitou kloubů způsobenou neadekvátní vazokonstrikcí po expozici chladu. Při této chorobě hrají částečně roli dědičné predispozice, expozice chladu, vlhkosti, životospráva, kouření a pracovní návyky. V současné době není znám práh vibrací a doba expozice, které mohou vést ke vzniku Raynaudova syndromu. Z tohoto důvodu ve vlastním zájmu omezte expozici vibracím dodržováním několika základních pravidel: a) Pokud je zima, teple se oblékněte. Při práci s nářadím noste ochranné rukavice, aby byly ruce a zápěstí v teple. Chlad je pravděpodobně jedním z nejdůležitějších faktorů vzniku Raynaudovy choroby. b) Po práci s nářadím si trochu zacvičte, tím se stimuluje krevní oběh. c) Při práci dělejte pravidelné přestávky a omezte každodenní dobu expozice vibracím. Pokud trpíte některým z uvedených příznaků, nářadí v žádném případě nepoužívejte a konzultujte lékaře. Benzín míchejte a skladujte v nádobě určené ke skladování benzínu (kanystr). Nářadí udržujte v dobrém stavu, pravidelně kontrolujte, zda jsou všechny díly řádně utažené. Pokud dojde k poškození některého dílu nářadí, díl nechte okamžitě vyměnit. Benzín míchejte a přelévejte na vzduchu, v bezpečné

vzdálenosti od zdrojů jiskření a otevřeného ohně. Stopy po rozlitém benzínu rychle utřete. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže. Vypněte motor a počkejte, dokud motor nevychladne. Pak teprve doplňte nádrž benzínem nebo nářadí ukliďte. Před transportem nářadí v autě počkejte, dokud motor nářadí nevychladne. Pak vyprázdněte benzínovou nádrž nářadí a nářadí pevně uchyťte, aby se při převozu nehýbalo.

Pokud je struna popraskaná nebo jinak poškozená, vyměňte ji za novou. Než uvedete nářadí do provozu, zkontrolujte, zda je struna správně upevněna. Nedodržení tohoto pokynu může způsobit vážné zranění. Zkontrolujte, zda jsou všechny bezpečnostní prvky nářadí (řemeny, deflektory a rukojeti) správně instalovány a upevněny. Při výměně řezné struny používejte pouze originální řezné struny doporučené výrobcem. Nepoužívejte řádný jiný řezný nástroj. Nářadí nikdy nepoužívejte, pokud příslušenství pro stranový výhoz trávy není nasazeno nebo pokud není v dobrém provozním stavu. Strunovou sekačku držte při práci oběma rukama za obě dvě rukojeti. Při práci nezdvihejte sekací hlavu nad úroveň Vašeho těla. Nesnažte se nikdy sekat, pokud je strunová hlava více než 76 cm nad zemí.

Po vypnutí motoru nechte kotouč otáčet v husté trávě nebo plevelu a počkejte, dokud se úplně nezastaví. Křovinořez nepoužívejte, pokud není nasazen a upevněn kryt řezného kotouče nebo pokud tento kryt není v dobrém stavu. Při nasazování a snímání řezného kotouče pracujte v silných rukavicích. Pokud nějaký předmět uvízne za kotouč, před jeho vyproštěním vypněte motor a odpojte kabel svíčky zapalování. Stejně postupujte i při výměně řezného kotouče. Pokud se kotouč otáčí, nedotýkejte se ho a ani se ho nesnažte zastavovat rukou. Po vypnutí motoru nebo při uvolnění spouštěče se

řezný kotouč ještě chvíli otáčí vlivem setrvačnosti a může způsobit velmi vážný úraz. Mějte nářadí pod kontrolou a počkejte, dokud se řezný kotouč nepřestane otáčet. Pokud je řezný kotouč poškozen, je nutné ho vyměnit. Před každým použitím nářadí se přesvědčte, že je řezný kotouč správně nasazen a upevněn. Nedodržení tohoto pokynu může způsobit vážné zranění. K výměně řezného kotouče křovinořezu používejte pouze třízubý kotouč. Nepoužívejte žádný jiný model kotouče. Třízubé kotouče slouží pouze k sekání vzrostlého plevelu a bylinného podrostu. Nepoužívejte toto nářadí k jiným než k uvedeným účelům. Třízubé kotouče nikdy nepoužívejte k prořezávání keřů. Buďte vždy opatrní při práci s nářadím, které je vybaveno kotoučem. Může dojít k náhlému vymrštění kotouče z dráhy sekání při nárazu kotouče na překážku, kterou nemůže přeříznout. Tato situace může vést k náhlému krátkodobému zastavení kotouče a k vymrštění nářadí daleko od místa kolize s překážkou. Tato reakce může být dost prudká a uživatel může ztratit kontrolu nad nářadím. K vymrštění kotouče může dojít v případě, kdy kotouč narazí na překážku, zablokuje se nebo se zkroutí. K vymrštění kotouče může dojít zejména v nepřehledných místech, kde není dobře vidět do místa sekání. Abyste pracovali vždy bezpečně a pohodlně, vzrostlý plevel sekejte pohybem zprava doleva. Pokud se v dráze sekání nachází překážka, např. kus dřeva, bočním pohybem se omezí efekt vymrštění kotouče z dráhy sekání. Nikdy nesekejte rostliny s průměrem stvolu nad 13 mm. Při práci s křovinořezem vždy používejte bezpečnostní popruh a upravte jeho délku tak, abyste pracovali pohodlně. Nářadí držte při práci oběma rukama za obě dvě rukojeti. Řezný kotouč udržujte v dostatečné vzdálenosti od těla a nikdy nepracujte nad úrovní Vaší výšky. Při práci nesmí být řezný kotouč křovinořezu více než 76 cm nad zemí. Před uskladněním nářadí nebo před jeho transportem nasaďte na kotouč ochranný kryt. Před používáním nářadí je nutné ochranný kryt z kotouče odstranit. Pokud byste zapomněli ochranný kryt sundat, mohlo by dojít k jejímu vymrštění při zapnutí nářadí.

Čeština TECHNICKÉ ÚDAJE RBC30SES Hmotnost RBC30SBS (kg) - bez paliva, bez fiezacího pfiísluženství a bez ochranného krytu

- bez paliva, včetně vyžínací (strunové) hlavy

- bez paliva, včetně třízubého vyžínacího kotouče

415 nebo (0.415) 415 nebo (0.415) - Vyžínací strunová hlava

>=13 >=13 Objem palivové nádrže [cm3 nebo (L)] Pracovní záběr (pokos) (mm) Doporučený kroutící moment pro vyžínací kotouč (Nm) (cm3/cc)

Průměr struny Reel EasyTM Head (mm)

Průměr struny Pro Cut llTM Head (mm)

Maximální výkon motoru (v souladu s normou ISO 8893) (kW)

Objem motoru Maximální otáčky hřídele (min-1) 10,000 10,000 Výkon motoru při maximálních otáčkách (min-1) 12,000 12,000 Volnoběžné otáčky (min-1) 2,800-3,500 2,800-3,500

640 nebo (0.87) 640 nebo (0.87) - Přední rukojeť/levá rukojeť

- Zadní rukojeť/pravá rukojeť

Spotřeba paliva (v souladu s ISO 8893) při maximálním výkonu motoru [kg/h nebo (L/h)] Měrná spotřeba paliva (v souladu s ISO 8893) při maximálním výkonu motoru [g/kW.h nebo (L/kW.h)] Hladina vibrací při volnoběhu (strunová sekačka/vyžínač) (m/s2) Hladina vibrací při maximálních otáčkách (strunová (m/s2) sekačka/vyžínač) - Přední rukojeť/levá rukojeť

- Zadní rukojeť/pravá rukojeť

- Přední rukojeť/levá rukojeť

- Zadní rukojeť/pravá rukojeť

- Přední rukojeť/ levá rukojeť

- Zadní rukojeť/pravá rukojeť

(m/s2) Hladina vibrací při volnoběhu (křovinořez) (m/s2) Hladina vibrací při maximálních otáčkách (křovinořez) Hladina akustického tlaku (v souladu s EN ISO 27917) dB (A)

Čeština UPOZORNĚNÍ Než začnete nářadí používat, zkontrolujte, zda je správně dotažen pojistný šroub a pravidelně dotažení šroubu kontrolujte, aby nemohlo dojít k vážnému úrazu. POPIS

Balónek pro vstřikování paliva Ovládač sytiče Uzávěr palivové nádrže Startér (startovací lanko) Pojistka proti nechtěnému spuštění nářadí (uvolňovací tlačítko plynové páčky) Spínač k zapnutí/vypnutí nářadí Akcelerační tlačítko (plynová páčka) Zadní rukojeť (RBC30SES) Přední rukojeť (RBC30SES) Popruh na rameno Trubka násady Ochranný kryt vyžínacího nože Třízubý kotouč Ochranný kryt nože Řezná struna Šroub pro regulaci volnoběhu Pojistný šroub Koncovka k pověšení nářadí Hlavní rukojeť s plynovou páčkou (pouze RBC30SBS) Levá rukojeť (jen RBC30SBS) Pojistka k zablokování spouštěče (pouze RBC30SBS) Pro Cut llTM Reel EasyTM

Přečtěte si pozorně návod k obsluze a dodržujte veškeré bezpečnostní pokyny a upozornění. Při práci používejte ochranné brýle, sluchovou ochranu a přilbu. Přihlížející osoby, zejména děti a zvířata, musí být ve vzdálenosti minimálně 15 metrů od místa sekání. PALIVO A PLNĚNÍ NÁDRŽE

Viz obrázek č. 2a - 2d. UPOZORNĚNÍ Pokud vám chybí některý díl nebo je poškozený, nářadí nepoužívejte, dokud si chybějící díl neopatříte. Nedodržení tohoto pokynu může způsobit vážné zranění.

Při manipulaci s palivem buďte velmi opatrní: jde o snadno zápalnou látku. Benzín míchejte a přelévejte vždy na vzduchu, v bezpečné vzdálenosti od zdrojů jiskření a otevřeného ohně. Nevdechujte benzínové výpary. Vyvarujte se přímého kontaktu s benzínem nebo olejem. Dávejte pozor, aby nedošlo k vystříknutí benzínu nebo oleje do očí. Při vniknutí benzínu nebo oleje do očí, oči okamžitě důkladně vypláchněte čistou vodou. Pokud je oční sliznice podrážděná, vyhledejte okamžitě lékaře. Stopy po rozlitém benzínu rychle utřete. BENZÍNOVÁ SMĚS (obr. 3) UPOZORNĚNÍ Na nářadí neprovádějte žádné úpravy a používejte pouze doporučené příslušenství. Nepovolené úpravy či změny v používání příslušenství mohou vytvořit nebezpečné situace, které mohou vést k velmi závažnému zranění.

UPOZORNĚNÍ Při montáži součástek vždy odpojte kabel zapalovací svíčky motoru. Nedodržení tohoto pokynu může vést k nechtěnému spuštění stroje a způsobit vážné zranění.

UPOZORNĚNÍ Nenasazujte ani neupravujte příslušenství, pokud je spuštěný motor nářadí. Při nedodržení tohoto pokynu může dojít k vážnému úrazu.

Toto zahradní nářadí je vybaveno dvoudobým motorem, který ke svému provozu potřebuje benzínovou směs a syntetický olej pro dvoudobé motory. Smíchejte bezolovnatý benzín a syntetický olej pro dvoudobé motory v čisté nádobě, která odpovídá bezpečnostním předpisům. Motor používá bezolovnatý benzín pro motorová vozidla s oktanovým číslem 87 ([R + M] / 2) nebo více. Používejte pouze syntetický olej pro dvoudobé motory. Tyto směsi jsou určeny pro motorky a motorová kola. Nepoužívejte míchané benzínové směsi s olejem, které jsou k dostání v benzínových čerpacích stanicích. Tyto směsi jsou určeny pro motorky a motorová kola. Smíchejte benzín a syntetický olej pro dvoudobé motory v poměru 50:1 (2 %).

Čeština Poznámka: Nezapomeňte nastavit spínač do polohy "I" (ZAPNUTO), až budete chtít spustit motor.

Před doplněním paliva do nádrže palivovou směs dobře promíchejte. Připravte palivovou směs v malém množství: Nepřipravujte palivovou směs na delší období než 1 měsíc. Doporučuje se používat syntetický olej pro dvoudobé motory se stabilizační přísadou. POUŽÍVÁNÍ STRUNOVÉ SEKAČKY (obr. 5) RBC30SES: Držte zadní rukojeť sekačky pravou rukou, přední kruhovou rukojeť levou rukou. Po celou dobu provozu držte nářadí pevně oběma rukama. RBC30SBS: Držte pravou rukojeť sekačky pravou rukou a levou rukojeť levou rukou. Po celou dobu provozu držte nářadí pevně oběma rukama. Strunovou sekačku držte tak, abyste pracovali pohodlně. Pravá rukojeť by měla být zhruba na úrovni stehen.

Sekačku vždy používejte na plný pracovní režim. Vysokou trávu sekejte ze shora dolů, aby se tráva nemohla namotat kolem trubky pohonu (nosné tyče) nebo do strunové hlavy. To by způsobilo přehřívání motoru. Pokud se tráva zamotá kolem strunové hlavy, vypněte motor, odpojte kabel svíčky zapalování a odstraňte všechnu trávu ze sekací hlavy. Při dlouhodobém používání sekačky na střední pracovní režim by docházelo k úniku oleje z výfuku. Vyčistěte nádrž kolem uzávěru, aby nedošlo ke kontaminaci paliva. Pomalu odšroubujte uzávěr palivové nádrže, aby došlo k pomalému vyrovnání tlaku a aby se palivo nerozlilo kolem uzávěru. Pomalu a opatrně nalijte palivo do nádrže, dávejte pozor, abyste palivo nerozlili. Než uzávěr nádrže opět zašroubujete, vyčistěte těsnění a zkontrolujte, zda je v dobrém stavu. Nasaďte uzávěr a pevně ho utáhněte. Stopy po rozlitém benzínu rychle utřete. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže. Poznámka: Při prvním použití nářadí je zcela normální, že se z motoru kouří. Někdy se z motoru kouří i při dalším použití. DOPORUČENÍ PŘI SEKÁNÍ (obr. 6) POSUN STRUNY (obr. 7) For Reel EasyTM Only POUŽÍVÁNÍ KŘOVINOŘEZU (obr. 5) RBC30SES: Držte rukojeť křovinořezu se spouštěčem pravou rukou, přední rukojeť levou rukou. Po celou dobu provozu držte nářadí pevně oběma rukama. RBC30SBS: Držte pravou rukojeť křovinořezu pravou rukou a levou rukojeť levou rukou. Po celou dobu provozu držte nářadí pevně oběma rukama. UPOZORNĚNÍ Před plněním nádrže vždy vypněte motor nářadí. Nikdy nedolívejte palivo do nádrže, pokud je motor nářadí zapnutý nebo pokud je ještě horký. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže. Nekuřte! Křovinořez držte tak, abyste pracovali pohodlně. Pravá rukojeť by měla být zhruba na úrovni stehen. Držte nářadí pevně oběma rukama a pracujte ve stabilní poloze. Při nečekaném vymrštění kotouče tak neztratíte rovnováhu. Upravte délku popruhu, abyste pracovali pohodlně. Bezpečnostní popruh je navržený tak, aby kotouč byl v dostatečné vzdálenosti od těla uživatele. 1 litr 2 litry 3 litry 4 litry 5 litry

Buďte vždy opatrní při práci s nářadím, které je vybaveno kotoučem. Může dojít k náhlému vymrštění kotouče z dráhy sekání při nárazu kotouče na překážku, kterou nemůže přeříznout. Tato situace může vést k náhlému krátkodobému zastavení kotouče a k vymrštění nářadí daleko od místa kolize s překážkou. Tato reakce může být dost prudká a uživatel může ztratit kontrolu nad nářadím. K vymrštění kotouče může dojít v případě, kdy kotouč narazí na překážku, zablokuje se nebo se zkroutí. K vymrštění kotouče může dojít zejména v nepřehledných místech, kde není dobře vidět do místa sekání. 50:1 (2%)

ZAPNUTÍ / VYPNUTÍ STRUNOVÉ SEKAČKY

(obr. 4a - 4b) UPOZORNĚNÍ Nářadí neuvádějte do provozu v uzavřené nebo nedostatečně větrané místnosti: unikající výfukové plyny mohou být smrtelné.

Čeština Abyste pracovali vždy bezpečně a pohodlně, vzrostlý plevel sekejte pohybem zprava doleva. Pokud se v dráze sekání nachází překážka, např. kus dřeva, bočním pohybem se omezí efekt vymrštění kotouče z dráhy sekání. Umístění ochranného krytu proti jiskření se různí v závislosti na modelu nářadí. Obraťte se na některé ze servisních středisek Ryobi, kde Vám rádi pomohou lokalizovat ochranný kryt proti jiskření. NASAZENÍ KONCOVKY K POVĚŠENÍ NÁŘADÍ (obr. 11) RADY PŘI SEKÁNÍ KOTOUČEM UPOZORNĚNÍ Při práci s kotoučem buďte velmi opatrní. Přečtěte si Specifické bezpečnostní pokyny pro práci s křovinořezem a používání řezného kotouče, které jsou uvedeny v tomto návodu. ČIŠTĚNÍ VÍKA VZDUCHOVÉHO FILTRU (obr. 12) UZÁVĚR PALIVOVÉ NÁDRŽE ÚDRŽBA UPOZORNĚNÍ Netěsnící uzávěr palivové nádrže může zapříčinit požár, a proto je třeba ho bez odkladu vyměnit. UPOZORNĚNÍ K údržbě nářadí používejte pouze originální díly, příslušenství a nástroje. Při nedodržení tohoto pokynu nemusí být nářadí plně funkční, navíc se vystavujete nebezpečí těžkého úrazu. Při použití jiných než originálních značkových dílů dodaných výrobcem zaniká záruka.

ZAPALOVACÍ SVÍČKA (obr. 13) Motor používá zapalovací svíčku Champion RCJ6Y (nebo ekvivalentní model) se vzdáleností mezi elektrodami 0,63 mm. Zapalovací svíčku vyměňujte jednou ročně, vždy za stejný model svíčky. Nepoužívejte žací hlavu, pokud motor pracuje na volnoběh. V případě nedodržení tohoto pokynu je nezbytné seřídit spojku a nechat nářadí opravit kvalifikovaným technikem. Kromě seřízení a oprav uvedených v tomto návodu neprovádějte žádná další seřizování a opravy. Provedení ostatních zásahů na nářadí svěřte nejbližšímu servisnímu středisku výrobků Ryobi. Nesprávná údržba nářadí může způsobit usazování karbonu, které může být příčinou snížené výkonnosti nářadí a vést k vytékání černých olejovitých zbytků z výfuku. Zkontrolujte, zda jsou všechny bezpečnostní prvky nářadí (řemeny, deflektory a rukojeti) správně instalovány a upevněny. Zabráníte tak vážnému úrazu. USKLADNĚNÍ NÁŘADÍ (NA OBDOBÍ DÉLE NEŽ 1 MĚSÍC)

VÝMĚNA ŘEZNÉHO KOTOUČE (obr. 10) ČIŠTĚNÍ VÝFUKOVÉHO OTVORU VÝFUKU V závislosti na použitém typu paliva, typu a množství použitého oleje a na provozních podmínkách může dojít k zanesení výfukového otvoru a výfuku karbonem. Pokud dojde ke snížení pracovního výkonu nářadí, nechte nářadí vyčistit kvalifikovaným odborníkem. Vylijte palivo z nádrže do kanystru nebo do jiné nádoby, ve které lze uchovávat benzín. Zapněte motor a nechte ho běžet, dokud se sám nevypne pro nedostatek paliva. Strunovou sekačku pečlivě vyčistěte. Nářadí vždy uskladněte na suchém, dobře větraném místě, mimo dosah dětí. Nářadí neuskladňujte v blízkosti žíravých látek, jako například v blízkosti zahrádkářských nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací. Před uskladněním nářadí nebo před jeho transportem nasaďte na kotouč ochranný kryt. Seznamte se s normami ISO a národními předpisy týkajícími se skladování a manipulace s palivem. Zbylé palivo můžete použít pro jiné nářadí vybavené dvoudobým motorem.

OCHRANNÝ KRYT PROTI JISKŘENÍ

Ochranný kryt proti jiskření je třeba čistit nebo vyměňovat po každých 25 hodinách provozu nářadí nebo jednou za rok, aby byla zajištěna správná funkčnost nářadí.

1. Proveďte zkoušku zapalovací svíčky.

Nasaďte víko zapalovací svíčky a dejte svíčku na kovový válec. Zatáhněte za hnací část spouštěče a dívejte se, zda dojde k jiskření. Pokud k jiskření nedojde, proveďte test s jinou zapalovací svíčkou.

2. V nádrži není palivo.

2. Stiskněte hruškový balónek tolikrát, dokud se

nenaplní palivem. Pokud se hruškový balónek nenaplní palivem, oběhový systém paliva je ucpaný. Obraťte se na servisní opravnu. Pokud se hruškový balónek naplní palivem, možná je zaplavený motor (viz následující odstavec).

3. Motor je zaplaven palivem.

3. Demontujte zapalovací svíčku a obraťte výrobek

tak, aby otvor ve svíčce byl otočený směrem k zemi. Přepněte ovládač sytiče do zapnuté polohy (“ “) a zatáhněte 10-15krát za startovací lanko. Tento postup má odčerpat přebytečné palivo z motoru. Vyčistěte zapalovací svíčku a vraťte ji na místo. Zatáhněte třikrát za startovací lanko, přičemž ovládač sytiče musí být v poloze (“ “). Pokud motor nenaskočí, přepněte ovládač sytiče do polohy (“ “) a nastartujte motor normálním způsobem. Pokud se i přes provedené úkony nepodaří motor nastartovat, proveďte celý postup ještě jednou s novou zapalovací svíčkou.

4. Obraťte se na servisní opravnu.

4. Za hnací část spouštěče lze tahat

jen obtížně, ve srovnání s novým nářadím. Motor nastartuje, ale nelze zvýšit otáčky. Na zahřátí motoru je třeba přibližně 3 minuty. Počkejte, dokud se motor zcela nezahřeje. Pokud se motor nezrychlí po 3 minutách, obraťte se na autorizovaný servis. Motor se spustí, ale běží na plný výkon pouze v polootevřené poloze. Je třeba seřídit karburátor. Obraťte se na servisní opravnu. Motor nedosáhne svého plného režimu a kouří se z něho.

1. Zkontrolujte palivovou směs.

1. Použijte čerstvě namíchanou palivovou

směs obsahující správný poměr oleje pro dvoudobé motory.

2. Je znečištěný vzduchový filtr.

2. Vyčistěte vzduchový filtr. Přečtěte si informace

uvedené v části “Výměna a čištění vzduchového filtru”.

3. Je znečištěná mřížka lapače jisker. 3. Obraťte se na servisní opravnu.

ŘEŠENÍ Nastartování, chod a zrychlení motoru je normální, ale nelze udržet volnoběh. Regulační šroub volnoběžných otáček na karburátoru si vyžaduje seřízení. Otočte šroub pro seřízení volnoběhu doprava, tím se zvýší volnoběžné otáčky (obr. 14). Kotouč se otáčí i při volnoběhu. Nelze odvíjet řeznou strunu. Je třeba seřídit karburátor. Obraťte se na servisní opravnu.

1. Struna je slepená.

2. Na cívce už není dostatečně

3. Konce struny jsou opotřebované

4. Struna se zamotala na cívce.

5. Motor běží příliš pomalu.

1. Namažte strunu vhodným mazivem na bázi

2. Nasaďte novou strunu. Přečtěte si informace

uvedené v části "Výměna řezné struny".

3. Zatáhněte za konce řezné struny a současně

stiskněte aretační knoflík cívky a pak ho uvolněte.

4. Vytáhněte strunu z cívky a naviňte ji ještě jednou.

Přečtěte si informace uvedené v části "Výměna řezné struny".

5. Odvíjejte strunu, když motor běží na plnou rychlost.

Tráva se namotává na dolní část trubky pohonu a na řezací hlavu.

1. Sekáte vysokou trávu příliš

2. Sekačku máte nastavenou na

střední pracovní režim.

1. Při sekání vysoké trávy je nutné sekat

2. Sekačku používejte na plný pracovní režim.

Aretační knoflík cívky nelze otáčet. Šroubové závity jsou zanesené nebo poškozené. Vyčistěte šrouby a namazejte je. Pokud nedojde ke zlepšení, vyměňte aretační knoflík cívky. Z výfuku vytéká olej.

1. Sekačku máte nastavenou na

střední pracovní režim.

2. Zkontrolujte palivovou směs.

3. Je znečištěný vzduchový filtr.

1. Sekačku používejte na plný pracovní režim.

2. Použijte čerstvě namíchanou palivovou směs

obsahující správný poměr oleje pro dvoudobé motory.

3. Vyčistěte filtrový článek v souladu s informacemi

uvedenými v části "Údržba". Poznámka: Pokud se objeví funkční problémy, pro jejichž vyřešení se v části “Problémy a jejich řešení” doporučuje otočit šroubem karburátoru doprava a pokud jste karburátor od zakoupení nářadí neseřizovali, doporučujeme vám svěřit nářadí odborníkům v autorizované servisní opravně. Ve většině případů jde o rutinní seřízení, se kterým si naši odborníci poradí.

- Bez paliva, s vyžínacou hlavou

2. Stlačte gumový balónik toľkokrát, kým sa nenaplní

3. Motor je zaplavený palivom.

1. Kosíte vysokú trávu

filter. uvedenými v časti “Údržba”.

Na tento výrobek značky Ryobi se poskytuje záruka po dobu dvaceti čtyř (24) měsíců od data uvedeného na faktuře nebo pokladním bloku, který koncový uživatel obdržel v prodejně při nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly. Záruka se nevztahuje na poškození výrobku způsobené jeho běžným opotřebením, nesprávným nebo neschváleným používáním, nesprávnou údržbou nebo přetížením. Uvedené záruční podmínky se nevztahují na příslušenství, jako akumulátory, žárovky, pilové listy, nástavce, vaky apod. V případě provozních problémů u výrobku v záruce kontaktuje nejbližší autorizovanou servisní opravnu výrobků Ryobi. K opravě je nutné předložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem. Tato záruka nevylučuje případná další Vaše spotřebitelská práva týkající se výrobních závad, v souladu s platnými legislativními předpisy. Výše uvedená záruka platí jen ve Spojeném království, v zemích Evropské unie a v Austrálii. V ostatních zemích může platit jiná záruka. Podrobnosti o záruce získáte u místního prodejce.

Prohlašujeme na svou odpovědnost, že výrobek, na který se vztahuje toto prohlášení, je v souladu s požadavky bezpečnosti a ochrany zdraví při práci směrnice pro strojní zařízení (98/37/ES) a dalších závazných směrnic, jako např. směrnice 2004/108/EHS o elektromagnetické kompatibilitě a směrnic 2000/14/ES (hluk zařízení použitých ve venkovním prostoru) a 79/113/EHS (sbližování právních předpisů týkajících se stanovení hlukových emisí stavebních zařízení a vybavení). RBC30SES íÂıÌ˘ÂÒ͇fl ‰ÓÍÛÏÂÌÚ‡ˆËfl ı‡ÌËÚÒfl ‚ ÍÓÏÔ‡ÌËË Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., ÉÓÌÍÓÌ„. Megfelelőségi nyilatkozat, kiállítva 10/2007 a Homelite Far East Co., Ltd. által.
