NAVODILA ZA UPORABO RBC30SBS RYOBI

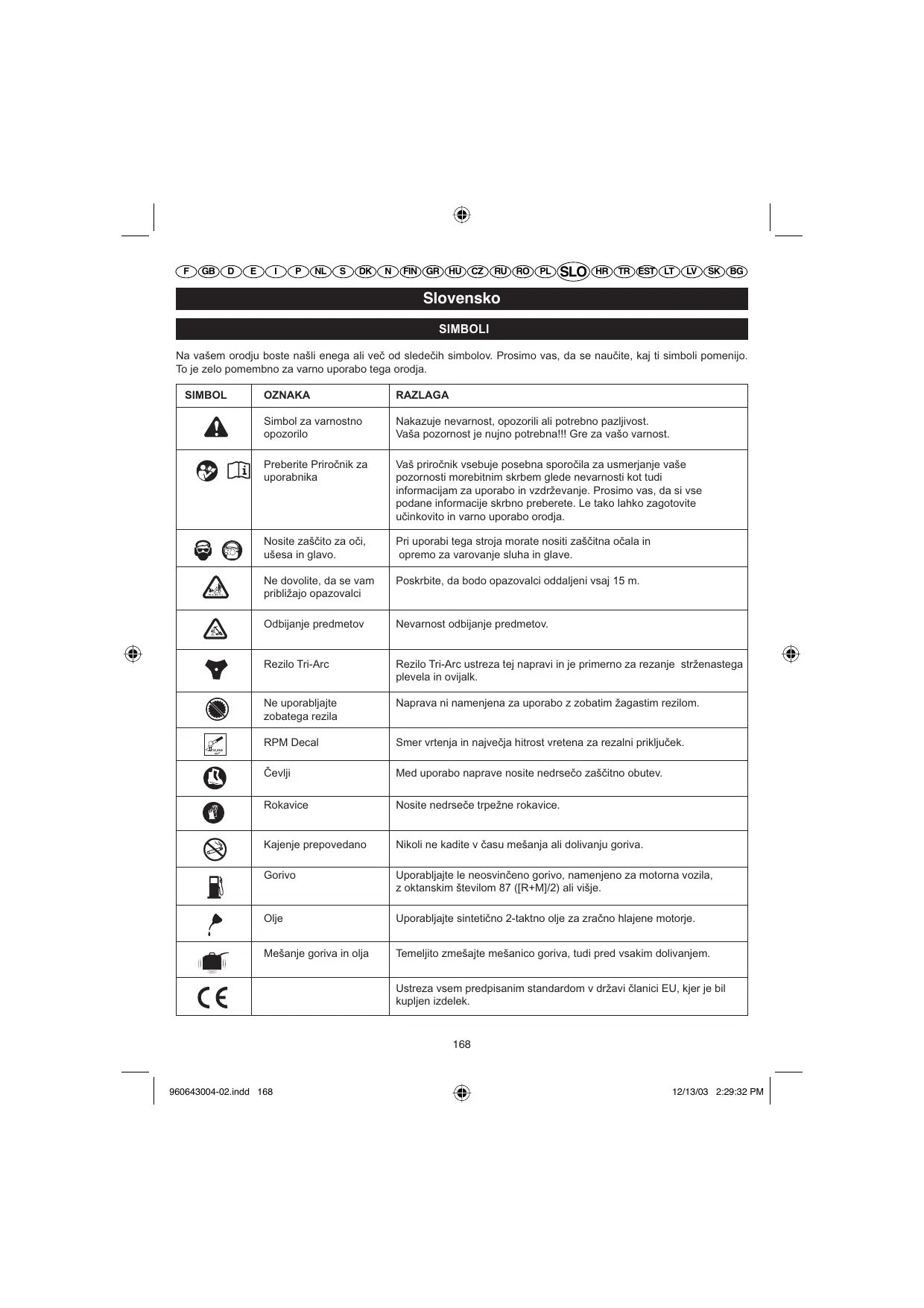

Slovensko SIMBOLI Na vašem orodju boste našli enega ali več od sledečih simbolov. Prosimo vas, da se naučite, kaj ti simboli pomenijo. To je zelo pomembno za varno uporabo tega orodja. SIMBOL OZNAKA RAZLAGA Simbol za varnostno opozorilo Nakazuje nevarnost, opozorili ali potrebno pazljivost. Vaša pozornost je nujno potrebna!!! Gre za vašo varnost. Preberite Priročnik za uporabnika Vaš priročnik vsebuje posebna sporočila za usmerjanje vaše pozornosti morebitnim skrbem glede nevarnosti kot tudi informacijam za uporabo in vzdrževanje. Prosimo vas, da si vse podane informacije skrbno preberete. Le tako lahko zagotovite učinkovito in varno uporabo orodja. Nosite zaščito za oči, ušesa in glavo. Pri uporabi tega stroja morate nositi zaščitna očala in opremo za varovanje sluha in glave. Ne dovolite, da se vam približajo opazovalci Poskrbite, da bodo opazovalci oddaljeni vsaj 15 m. Odbijanje predmetov Nevarnost odbijanje predmetov. Rezilo Tri-Arc Rezilo Tri-Arc ustreza tej napravi in je primerno za rezanje strženastega plevela in ovijalk. Ne uporabljajte zobatega rezila Naprava ni namenjena za uporabo z zobatim žagastim rezilom. RPM Decal Smer vrtenja in največja hitrost vretena za rezalni priključek. Čevlji Med uporabo naprave nosite nedrsečo zaščitno obutev. Rokavice Nosite nedrseče trpežne rokavice. Kajenje prepovedano Nikoli ne kadite v času mešanja ali dolivanju goriva. Gorivo Uporabljajte le neosvinčeno gorivo, namenjeno za motorna vozila, z oktanskim številom 87 ([R+M]/2) ali višje. Olje Uporabljajte sintetično 2-taktno olje za zračno hlajene motorje. Mešanje goriva in olja Temeljito zmešajte mešanico goriva, tudi pred vsakim dolivanjem. Ustreza vsem predpisanim standardom v državi članici EU, kjer je bil kupljen izdelek.

Vaša nova naprava, kosilnica z nitko / obrezovalnik grmovja je bila zasnovana in izdelana v skladu z visokimi standardi podjetja Ryobi glede zanesljivosti, enostavnosti uporabe in varnosti uporabnika. Če boste zanjo ustrezno skrbeli, vam bo delovala dolga leta brez težav.

OPOZORILO Za zmanjševanje nevarnosti poškodb je nujno potrebno, da si uporabnik prebere ter v celoti razume uporabniški priročnik.

OPOZORILO Ne uporabljajte kosilnice z nitko, dokler niste temeljito prebrali ter v celoti razumeli vseh navodil, varnostnih pravil in podobnih informacij, podanih v tem priročniku. Če podanih navodil ne boste upoštevali, lahko pride do nesreč, požara, električnega udara in hudih telesnih poškodb. Shranite priročnik za uporabnika in ga pogosto preglejte, da boste vedno delali varno. Uporabljajte ga, ko učite druge, ki bodo uporabljali to orodje.

Za varno uporabo morate pred uporabo kosilnice z nitko / obrezovalnika grmovja prebrati ter razumeti vsa navodila. Upoštevajte vsa varnostna navodila. V primeru, da ne upoštevate kateregakoli od sledečih navodil, lahko to ima za posledico hude telesne poškodbe. Ne dovolite, da bi ta izdelek uporabljali otroci ali neuke osebe. Nikoli ne zaženite motorja v zaprtem ali slabo prezračevanem prostoru, saj je vdihovanje izgorevalnih plinov življenjsko nevarno. Pred vsako uporabo očistite območje, kjer boste delali. Odstranite vse predmete, na primer kamne, razbito steklo, žeblje, žice ali vrvice, ki bi jih rezalna nitka lahko izvrgla ali pa bi se lahko zapletli v glavo kosilnice ali v rezilo. V času uporabe te enote morate zmeraj nositi popolno zaščito za oči kot tudi opremo za varovanje sluha. Oblecite si močne dolge hlače, škornje in rokavice. Nikoli ne nosite ohlapnih oblačil, kratkih hlač, katerega koli nakita ter z napravo nikoli ne delajte bosonogi. Zvežite dolge lase tako, da so nad višino ramen. Le tako lahko preprečite, da se lasje zamotajo v gibljive oz. premikajoče se dele. Poskrbite, da bodo opazovalci, otroci in živali oddaljeni vsaj 15 m.

Ne uporabljajte te enote, če ste utrujeni, bolni, pod vplivom alkohola ali drog ali v primeru, da jemljete zdravila. Ne delajte v slabih svetlobnih pogojih. Pazite na varen stop in ravnotežje. Ne poizkušajte preveč iztegniti rok. Če se preveč iztegnete, lahko izgubite ravnotežje ali se dotaknete vročih površin. Poskrbite, da so vsi deli vašega telesa proč od premikajočih se delov. Nikoli se ne dotikajte področja okoli glušnika ali valja kosilnice z nitko /obrezovalnika grmovja, saj se ti deli med obratovanjem močno segrejejo. Pred vsakim popravilom oz. opravljanjem nastavitev, z izjemo nastavitev uplinjača, morate zmeraj ugasniti motor in odstraniti vžigalno svečko. Pred vsako uporabo morate enoto pregledati, ali so morebiti prisotne majave sponke, ali enota pušča gorivo ipd. Pred uporabo morate zamenjati vse morebiti poškodovane dele. Glava kosilnice ali rezilo se bosta vrtela med opravljanjem nastavitev uplinjača. Objavljeno je bilo, da so lahko vibracije ročnih orodij pri določenih posameznikih eden od razlogov za stanje, ki se imenuje Raynaud-ov sindrom. Simptomi lahko vključujejo mravljinčavost, odrevenelost in spreminjanje barve prstov, predvsem pri uporabi v hladnih okoljih. Dedni dejavniki, izpostavljenost hladnemu in vlažnemu okolju, prehrana, kajenje in izkušenost uporabnika so lahko razlogi za razvoj teh simptomov. Trenutno še ni znano, ali vibracije ali daljša uporaba orodja sploh, in če, v kolikšni meri, prispevajo k temu stanju. Sicer pa lahko uporabnik ukrepa za možno zmanjšanje učinkov vibracij: a) Pri hladnem vremenu poskrbite, da je vaše telo toplo. Pri uporabi orodja morate nositi zaščitne rokavice. Tako boste prispevali k temu, da bodo roke in zapestja topla. Objavljeno je bilo, da je mrzlo vreme eden od glavnih dejavnikov za nastanek Raynaud-ovega sindroma. b) Po vsaki uporabi se morate gibati, da pospešite krvni obtok. c) Zagotovite zadostno število odmorov med delom. Zmanjšajte število dnevne izpostavljenosti. Če opazite enega od simptomov, značilnega za to stanje, morate nemudoma prekiniti uporabo ter se o teh simptomih posvetovati s svojim zdravnikom. Poskrbite, da je orodje zmeraj v dobro vzdrževanem stanju. Pritegnite sponke in zamenjajte obrabljene dele. Mešajte in hranite gorivo le v vsebniku, ki je primeren za gorivo. Mešajte gorivo le na prostem, kjer ni isker ali

V primeru, da glava kosilnice poči, se odkruši ali kako drugače poškoduje, jo je treba zamenjati. Prepričajte se, da sta glava kosilnice ali rezilo pravilno nameščena in dobro pritrjena. V nasprotnem primeru lahko pride do težkih telesnih poškodb. Prepričajte se, da so vsi ščitniki, jermeni, deflektorji in ročaji pravilno in čvrsto pritrjeni. Nitko v glavi kosilnice zamenjajte samo s tisto, ki jo dobavi proizvajalec. Nikoli ne uporabljajte drugih priključkov za rezanje. Nikoli ne uporabljajte orodja, če varnostni ščitnik ni nameščen ali če le-ta ni v brezhibnem stanju. Med košnjo trdno držite oba ročaja. Glava kosilnice se mora vedno nahajati pod višino pasu. Nikoli ne kosite tako, da bi bila glava kosilnice 76 cm ali več nad tlemi.

Po zaustavitvi motorja pustite, da se rezilo vrti v gosti travi ali v strženastem plevelu, dokler se ne zaustavi. Nikoli ne uporabljajte obrezovalnika grmovja, če varnostni ščitnik ni dobro pritrjen ali če ni v brezhibnem stanju. Pri nameščanju ali odstranjevanju rezil uporabljajte močne rokavice. Preden poskušate odstraniti predmet, ki je obtičal v rezilu, ali pred odstranjevanjem in nameščanjem rezila, vedno zaustavite motor in odstranite kabel vžigalne svečke. Ne poskušajte se dotakniti ali zaustaviti vrtečega rezila. Rezilo se premika tudi potem, ko je motor zaustavljen ali ko sprostimo stikalo dušilne lopute, ter lahko povzroči poškodbo. Nadzirajte napravo, dokler se rezilo popolnoma ne zaustavi. Zamenjajte rezilo, ki je poškodovano. Pred vsako uporabo preverite ali je rezilo pravilno nameščeno in trdno pritrjeno. V nasprotnem primeru lahko pride do težkih telesnih poškodb. Rezilo TRI-ARC zamenjajte samo s takim, ki je namenjeno za uporabo s tem obrezovalnikom grmovja in ga dobavi proizvajalec. Ne uporabljajte nobenega drugega rezila. Rezilo TRI-ARC je primerno za samo za rezanje strženastega plevela in ovijalk. Ne uporabljajte orodja za noben drug namen. Nikoli ne uporabljajte rezila TRI-ARC za rezanje lesenih delov grmovja. Pri uporabi naprave z rezilom bodite izredno previdni. Ob stiku vrtljivega rezila s predmetom, ki ga ne more prerezati, lahko pride do reakcije odboja rezila. Tak stik lahko povzroči, da se rezilo za trenutek zaustavi in nenadoma “odbije” napravo stran od predmeta, ob katerega je udarilo. Reakcija je lahko tako silovita, da uporabnik izgubi nadzor nad napravo. Do odboja rezila lahko pride brez opozorila, če je delovanje rezila počasno, ovirano ali zatikajoče. Še posebej velika možnost, da pride do tega, je na mestih, kjer težko vidimo material, ki ga režemo. Za lažje in varnejše rezanje se plevelu, ki ga režete, približajte od desne na levo. V primeru da orodje naleti na nepričakovan predmet ali lesen hlod, lahko tako ravnanje zmanjša reakcijo odboja. Nikoli ne režite materiala s premerom večjim od 13 mm. Med uporabo kosilnice z nitko / obrezovalnika grmovja vedno nosite naramni jermen in ga nastavite v udoben položaj za delo. Med rezanjem z rezilom vedno trdno držite oba ročaja. Rezilo držite proč od telesa in izpod ravni pasu. Nikoli ne delajte z obrezovalnikom grmovja tako, da bi bilo rezilo 76 cm ali več nad tlemi. Pred shranjevanjem naprave ali med njenim prevozom rezilo prekrijte s ščitnikom za rezilo. Pred uporabo naprave vedno odstranite ščitnik rezila. Če ga ne odstranite, lahko ščitnik rezila postane leteči predmet, ko se začnejo obračati rezila.

Največja zmogljivost motorja (v skladu z ISO 8893) (kW)

- Zadnji ročaj / desni ročaj

Poraba goriva (v skladu z ISO 8893) pri največji zmogljivosti motorja Specifična poraba goriva (v skladu z ISO 8893) pri največji zmogljivosti motorja (m/s2) Raven vibracij pri prostem teku (kosilnica z nitko) (m/s2) Raven vibracij pri najvišjih vrtljajih (kosilnica z nitko) - Prednji ročaj / levi ročaj

- Zadnji ročaj / desni ročaj

- Prednji ročaj / levi ročaj

- Zadnji ročaj / desni ročaj

- Prednji ročaj / levi ročaj

- Zadnji ročaj / desni ročaj

(m/s2) Raven vibracij pri prostem teku (obrezovalnik grmovja) Raven vibracij pri najvišjih vrtljajih (obrezovalnik grmovja) (m/s2) Raven zvočnega tlaka (v skladu z EN 27917) dB (A)

Slovensko OPOZORILO Pred uporabo naprave se prepričajte, da je zaporni gumb dobro zategnjen; med uporabo občasno preverjajte zategnjenost gumba, da preprečite resne telesne poškodbe. OPIS

Glejte sl. 2a - 2d. OPOZORILO Če so neki deli orodja pokvarjeni ali manjkajo, ga ne uporabljajte, dokler ne zamenjate teh delov. Če tega opozorila ne boste upoštevali, lahko povzročite resne poškodbe.

OPOZORILO Ne poskušajte spreminjati orodja ali izdelovati pripomočkov, za katere ta naprava ni predvidena. Take spremembe so primer napačne uporabe in lahko povzročijo nevarnost in težke telesne poškodbe.

OPOZORILO Pred sestavljanjem delov vedno odklopite žico iz vžigalne svečke za motor, sicer ga lahko nenamerno vklopite in povzročite resne telesne poškodbe.

OPOZORILO Nikoli se ne dotikajte ali nastavljajte priključka med delovanjem pogonske glave. Če ne zaustavite motorja, lahko pride do resne telesne poškodbe.

Ta proizvod ima dvotaktni motor in zaradi tega tudi potrebuje mešano gorivo (mešanico) in olje za dvotaktne motorje. Mešajte neosvinčeno gorivo in motorno olje za dvotaktne motorje v čistem vsebniku, primernem za goriva. Ta motor je certificiran za obratovanje z neosvinčenim gorivom za avtomobile z oktanskim številom 87 ([R + M] / 2) ali višje. Nikoli ne uporabljajte mešanic goriva/olja, ki jih prodajajo na bencinskih črpalkah, saj so te mešanice primerne le za mopede in motorna kolesa itd. Uporabljate izključno sintetično olje za dvotaktne motorje. Nikoli ne uporabljajte olje za avtomobile ali olje za izvenkrmne dvotaktne motorje. Mešajte le sintetično dvotaktno olje z gorivom, delež olja mora biti 2%. To je razmerje 50:1. Temeljito zmešajte mešanico goriva, tudi pred vsakim dolivanjem.

Zmeraj zmešajte le majhne količine. Nikoli ne zmešajte količin, ki jih ne morete uporabljati v roku 30 dni. Priporočamo dvotaktno sintetično olje, ki vsebuje stabilizator goriva. držati z obema rokama. Kosilnico morate držati v udobnem položaju tako, da je desni ročaj približno v višini bokov. Zmeraj uporabljajte kosilnico s polnim plinom. Visoko travo je treba kositi od zgoraj navzdol. Tako boste preprečili ovijanje trave okoli ohišja gredi in glave kosilnice, kar bi lahko imelo za posledico škode zaradi pregretja. Če se okoli glave kosilnice zavije trava, je treba motor ustaviti, odstraniti žico vžigalne svečke in odstraniti travo. Daljša neprekinjena košnja z delnim plinom lahko ima posledico puščanje olja iz dušilca zvoka.

Ob stiku vrtljivega rezila s predmetom, ki ga ne more prerezati, lahko pride do reakcije odboja rezila. Tak stik lahko povzroči, da se rezilo za trenutek zaustavi in nenadoma “odbije” napravo stran od predmeta, ob katerega je udarilo. Reakcija je lahko tako silovita, da uporabnik izgubi nadzor nad napravo. Do odboja rezila lahko pride brez opozorila, če je delovanje rezila počasno, ovirano ali zatikajoče. Še posebej velika možnost, da pride do tega, je na mestih, kjer težko vidimo material, ki ga režemo. Za lažje in varnejše rezanje se plevelu, ki ga režete, približajte od desne na levo. V primeru da orodje naleti na nepričakovan predmet ali lesen hlod, lahko tako ravnanje zmanjša reakcijo odboja. 50:1 (2%) ZAGON IN USTAVITEV (Sl. 4a - 4b) OPOZORILO Nikoli ne zaženite motorja v zaprtem ali slabo prezračevanem prostoru, saj je vdihovanje izgorevalnih plinov življenjsko nevarno. Opomba: Pred zagonom enote se morate prepričati, da je stikalo v položaju “I” (OBRATOVANJE).

VZDRŽEVANJE OPOZORILO Pokrov posode, ki pušča, predstavlja nevarnost za nastanek požara. OPOZORILO Uporabljajte le originalne rezervne dele, opremo in priključke, ki jih je odobril proizvajalec. V nasprotnem primeru lahko to ima za posledico telesne poškodbe, slabo učinkovitost orodja in ugasnitev garancije.

VŽIGALNA SVEČKA (Sl. 13) Motor je opremljen s Champion RCJ-6Y ali enakovredno vžigalno svečko, z elektrodno režo 0,63 mm. Uporabljajte izključno to svečko ter jo zamenjajte najmanj enkrat letno. Rezalni priključek ne sme delovati v načinu pripravljenosti. Če ta zahteva ni izpolnjena, je treba nastaviti sklopko ali pa mora stroj nujno na vzdrževanje k usposobljenem tehniku. Opraviti smete le nastavitve in popravila, ki so tukaj opisana. Vsa druga popravila mora opraviti pooblaščen zastopnik proizvajalca. Posledice nepravilnega vzdrževanja so lahko npr. obloge ogljika, kar povzroča zmanjševanje učinkovitosti in izpust črnih oljnih ostankov, ki lahko kapljajo z dušilca zvoka. Za preprečevanje nevarnosti nastanka telesnih poškodb se morate prepričati, da so vsi ščitniki, jermeni, deflektorji in ročaji pravilno in čvrsto pritrjeni. SHRANJEVANJE (1 MESEC ALI DLJE)

ZAMENJAVA NITKE (Sl. 9) ŠČITNIK REZILA (Sl. 10) Spraznite vsebino posode za gorivo v vsebnik, ki je primeren za gorivo. Motor naj obratuje, dokler se ne ustavi samodejno. Očistite vse tujke s kosilnice. Shranite orodje v dobro prezračevanem prostoru, ki je zunaj dosega otrok. Zavarujte orodje pred jedkim snovem, npr. vrtnim kemikalijam in solem za odtajanje. Pred shranjevanjem naprave ali med njenim prevozom rezilo prekrijte s ščitnikom za rezilo. Upoštevajte vse ISO predpise kot tudi vse krajevne predpise za varno shranjevanje goriva in postopanje z njim. Pri drugi opremi z dvotaktnim motorjem lahko pride do povečane porabe goriva. ČIŠČENJE ODPRTINE ZA IZPUH IN DUŠILCA Odvisno od vrste uporabljenega goriva kot tudi od vrste in količine uporabljenega olja in/ali pogojev uporabe, lahko ostanki ogljika blokirajo odprtino za izpuh in dušilec. Če opazite padec moči vašega orodja z bencinskim pogonom, mora usposobljen tehnik te ostanke odstraniti, če želite ponovno vzpostaviti dobro učinkovitost. ODVODNIK ISKER Odvodnik isker je treba očistiti ali zamenjati vsakih 25 obratovalnih ur oz. v letnem intervalu. Le tako lahko zagotovite ustrezno učinkovitost tega izdelka. Odvodniki isker se lahko nahajajo na različnih mestih, odvisno od kupljenega modela. Prosimo obrnite se na svojega najbližjega serviserja/ trgovca, če želite izvedeti, kjer se nahaja odvodnik isker vašega modela.

je težji kot sicer. Motor se zažene, vendar ne pospeši. Motor potrebuje približno tri minute za ogrevanje. Pustite, da se motor popolnoma ogreje. Če motor ne pospešuje po treh minutah, se obrnite na pooblaščenega serviserja. Motor se zažene, vendar se pri polovičnem delovanju dušilke ne razvije končna hitrost. Uplinjač je treba nastaviti. Obrnite se na serviserja. Motor ne doseže končne hitrosti in nastane prekomeren dim.

za dvotaktne motorje.

3. Umazan omejevalec

3. Nitka je preveč obrabljena

4. Nitka se je zavozlala

5. Hitrost motorja je prenizka.

Obrnite se na serviserja.

1. Podmažite s silikonskim sprejem.

2. Nastavite več nitke. Glejte poglavje “Zamenjava

nitke” v tem priročniku.

3. Potegnite nitki, med tem pa izmenično pritiskajte

in sproščajte gumb za podaljševanje nitke.

4. Odstranite nitko s tuljave ter jo ponovno navijte.

Glejte poglavje “Zamenjava nitke” v tem priročniku.

5. Podaljšajte nitko pri polnem plinu.

1. Visoko travo kosite od zgoraj navzdol.

2. Uporabite kosilnico s polnim plinom.

Gumb za podaljševanje nitke se težko vrti. Navoji vijaka so umazani ali poškodovani. Očistite navoje in jih namažite z mazivom - če se stanje ne izboljša, je treba zamenjati gumb. Olje kaplja z dušilca.

2. Uporabite sveže gorivo in pravilno mešanico

olja za dvotaktne motorje.

3. Očistite v skladu z opisom v poglavju

“Vzdrževanje”. OPOMBA: Če vaš izdelek kaže določene napake v delovanju, pri katerih poglavje o Odpravljanju težav priporoča nastavitev vijaka na uplinjaču v smeri urnih kazalcev, in če niste izvajali nobenih nastavitev od prvotnega nakupa, odnesite izdelek v popravilo v pooblaščen servisni center. V večini primerov je potrebna nastavitev enostavno opravilo za serviserja, usposobljenega v tovarni.

Izjavljamo na lastno odgovornost, da izdelek, za katerega velja to potrdilo, ustreza vsem osnovnim zdravstvenim in varnostnim zahtevam Direktive o strojih 98/37/ES in vsem ostalim ustreznim direktivam, na primer Direktivi o elektromagnetni združljivosti (EMC) 2004/108/ES in Direktivi za uporabo na prostem 2000/14/ES, 79/113/ES. Za zagotavljanje pravilne uporabe zahtev za zdravje in varnost, ki jih določajo zadevne direktive EGS, so bile upoštevani sledeči evropski in/ali državni standardi in/ali sledeče tehnične specifikacije: EN ISO 14982:1998, ISO 7916 & 7917, EN ISO 11806:1997, ISO 7918-1995, ISO 8380-1993, ISO 8893-1989, ISO 10884-1995, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563-1994, EN 279171991, ISO 7112-1982, ISO 7113-1991 Izjavljamo, da ta izdelek ustreza vsem zahtevam Direktive o uporabi na prostem 2000/14/ES. Ta izdelek je bil preverjen, da ustreza Direktivi o uporabi na prostem 2000/14/ES, in sicer na osnovi preverjanj enote, ki ga je opravilo nemško podjetje TÜV Rheinland Product Safety GmbH. RBC30SES Izmerjen nivo jakosti zvoka [dB (A)]: Zajamčen nivo jakosti zvoka [dB (A)]: Datum izdaje: RBC30SBS
