BEDIENUNGSANLEITUNG RBC30SBS RYOBI

KANTENSCHNEIDER / FREISCHNEIDEGERÄT

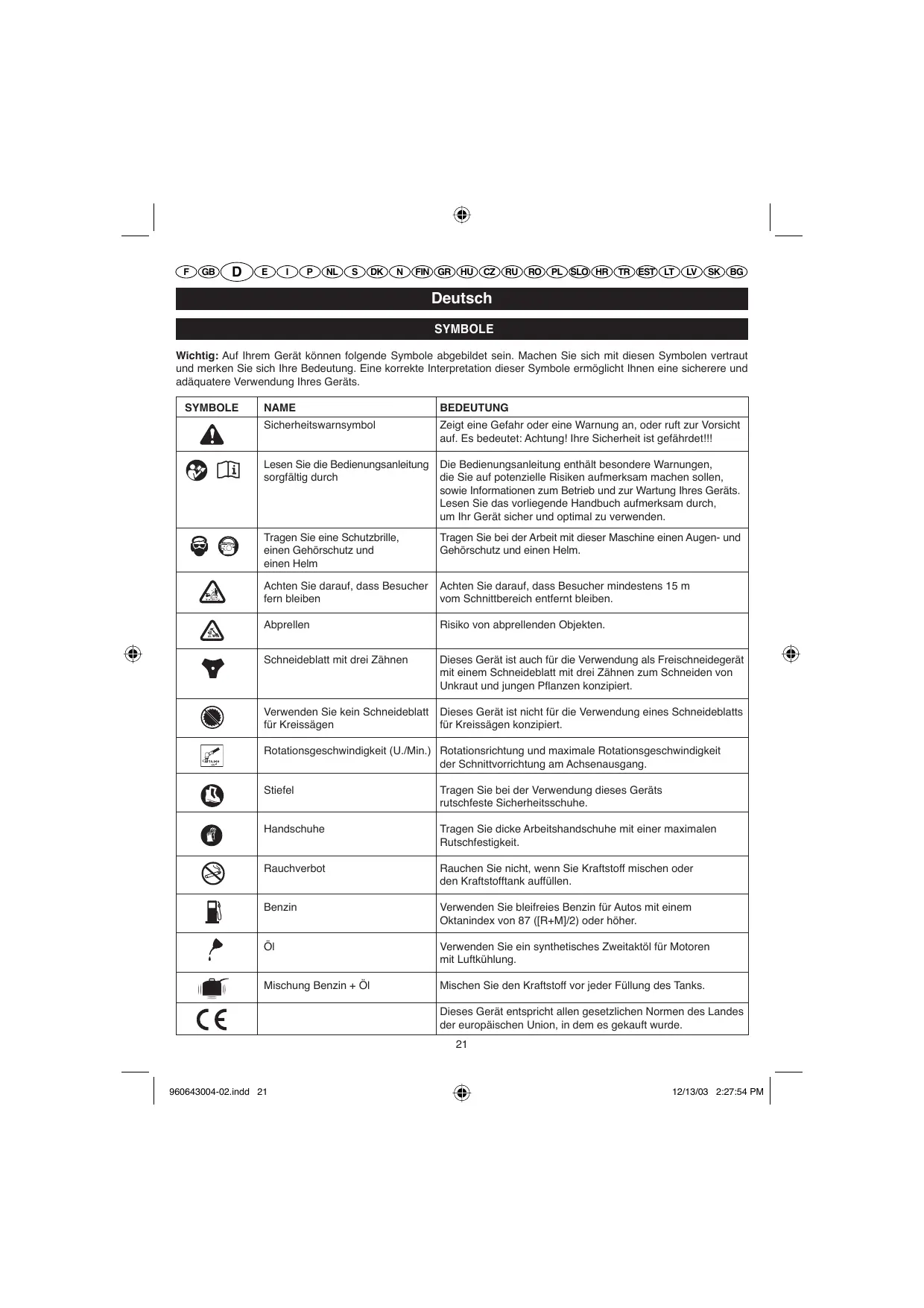

Deutsch SYMBOLE Wichtig: Auf Ihrem Gerät können folgende Symbole abgebildet sein. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich Ihre Bedeutung. Eine korrekte Interpretation dieser Symbole ermöglicht Ihnen eine sicherere und adäquatere Verwendung Ihres Geräts. SYMBOLE NAME BEDEUTUNG Sicherheitswarnsymbol Zeigt eine Gefahr oder eine Warnung an, oder ruft zur Vorsicht auf. Es bedeutet: Achtung! Ihre Sicherheit ist gefährdet!!! Lesen Sie die Bedienungsanleitung sorgfältig durch Die Bedienungsanleitung enthält besondere Warnungen, die Sie auf potenzielle Risiken aufmerksam machen sollen, sowie Informationen zum Betrieb und zur Wartung Ihres Geräts. Lesen Sie das vorliegende Handbuch aufmerksam durch, um Ihr Gerät sicher und optimal zu verwenden. Tragen Sie eine Schutzbrille, einen Gehörschutz und einen Helm Tragen Sie bei der Arbeit mit dieser Maschine einen Augen- und Gehörschutz und einen Helm. Achten Sie darauf, dass Besucher fern bleiben Achten Sie darauf, dass Besucher mindestens 15 m vom Schnittbereich entfernt bleiben. Abprellen Risiko von abprellenden Objekten. Schneideblatt mit drei Zähnen Dieses Gerät ist auch für die Verwendung als Freischneidegerät mit einem Schneideblatt mit drei Zähnen zum Schneiden von Unkraut und jungen Pflanzen konzipiert. Verwenden Sie kein Schneideblatt für Kreissägen Dieses Gerät ist nicht für die Verwendung eines Schneideblatts für Kreissägen konzipiert. Rotationsgeschwindigkeit (U./Min.) Rotationsrichtung und maximale Rotationsgeschwindigkeit der Schnittvorrichtung am Achsenausgang. Stiefel Tragen Sie bei der Verwendung dieses Geräts rutschfeste Sicherheitsschuhe. Handschuhe Tragen Sie dicke Arbeitshandschuhe mit einer maximalen Rutschfestigkeit. Rauchverbot Rauchen Sie nicht, wenn Sie Kraftstoff mischen oder den Kraftstofftank auffüllen. Benzin Verwenden Sie bleifreies Benzin für Autos mit einem Oktanindex von 87 ([R+M]/2) oder höher.

Verwenden Sie ein synthetisches Zweitaktöl für Motoren mit Luftkühlung. Mischung Benzin + Öl Mischen Sie den Kraftstoff vor jeder Füllung des Tanks. Dieses Gerät entspricht allen gesetzlichen Normen des Landes der europäischen Union, in dem es gekauft wurde.

Deutsch Vielen Dank, dass Sie ein Ryobi-Produkt gekauft haben.

Ihr Kantenschneider / Freischneidegerät ist ein von Ryobi entwickeltes und hergestelltes Produkt. Die bei der Entwicklung und Herstellung angewandten hohen Qualitätskriterien machen das Produkt zu einem zuverlässigen, einfach zu verwendenden und sicheren Gerät. Eine korrekte Wartung gewährleistet eine lange Haltbarkeit und Leistungsfähigkeit Ihres Geräts.

WARNUNG Um die Verletzungsrisiken zu verringern, muss unbedingt die vorliegende Bedienungsanleitung gelesen und verstanden werden.

WARNUNG Ve r s u c h e n S i e n i c h t , d i e s e s G e r ä t z u verwenden, bevor Sie alle Anweisungen und Sicherheitsvorschriften in diesem Handbuch gründlich gelesen und verstanden haben. Die Missachtung dieser Vorschriften kann zu Unfällen wie Bränden, elektrischen Schlägen oder schweren Körperverletzungen führen. Bewahren Sie dieses Bedienungshandbuch auf und lesen Sie regelmäßig die relevanten Informationen nach, um ein sicheres Arbeiten zu gewährleisten und gegebenenfalls andere Benutzer zu informieren.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Um ein sicheres Arbeiten zu gewährleisten, müssen Sie vor der Verwendung Ihres Kantenschneiders / Freischneidegeräts alle Sicherheitsvorschriften gelesen und verstanden haben. Befolgen Sie alle Sicherheitsvorschriften. Die Missachtung der in diesem Handbuch aufgeführten Sicherheitsvorschriften kann zu schweren Körperverletzungen führen. Achten Sie darauf, dass Kinder oder unerfahrene Personen dieses Werkzeug nicht verwenden. Starten oder lassen Sie den Motor nicht in einem geschlossenen oder schlecht belüfteten Raum laufen, denn die Auspuffgase können tödlich sein. Räumen Sie vor jeder Verwendung den Schnittbereich frei. Entfernen Sie Steine, Glassplitter, Nägel, Metall-kabel, Schnüre und andere Objekte, die weggeschleudert werden oder sich im Fadenkopf oder im Schneideblatt verfangen können. Tragen Sie bei der Verwendung dieses Geräts eine Schutzbrille und einen Gehörschutz.

Tragen Sie eine lange und dicke Hose sowie Stiefel und Handschuhe. Tragen Sie weder weite Kleidung, noch Shorts oder Schmuck und arbeiten Sie niemals barfuß. Stecken Sie lange Haare auf Schulterhöhe hoch, um zu vermeiden, dass sie sich in den rotierenden Elementen verfangen. Achten Sie darauf, dass Kinder, Besucher und Tiere in einem Mindestabstand von 15 m von Ihrem Arbeitsort entfernt bleiben. Verwenden Sie dieses Gerät nicht, wenn Sie müde oder krank sind, unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Verwenden Sie dieses Gerät nicht, wenn die Beleuchtung des Arbeitsbereichs unzureichend ist. Bewahren Sie stets eine Gleichgewichtsposition. Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zu weit aus. Andernfalls können Sie stürzen und/oder mit den heißen Teilen in Berührung kommen. Halten Sie Ihren Körper von den rotierenden Elementen fern. Bringen Sie Ihre Hände niemals in die Nähe des Auspuffs oder des Zylinders des Kantenschneiders / Freischneidegeräts, denn diese Teile werden während dem Betrieb sehr heiß. Schalten Sie stets den Motor aus und ziehen Sie das Zündkerzenkabel ab, bevor Sie Einstellungen oder Reparaturen durchführen, außer wenn Sie den Vergaser einstellen. Prüfen Sie Ihr Gerät vor jeder Verwendung, um sicherzustellen, dass sich keine Teile gelöst haben, kein Kraftstoff ausläuft usw. Ersetzen Sie alle beschädigten Teile, bevor Sie Ihr Gerät verwenden. Bei der Einstellung des Vergasers ist höchste Vorsicht geboten, denn bei dieser Operation rotiert der Fadenkopf oder das Schneideblatt. Bei manchen Personen können die während der Verwendung eines tragbaren Geräts entstehenden Vibrationen zur "Raynaud-Krankheit" führen. Die Symptome sind Kribbeln, Taubheit und weiße Finger, die normalerweise bei Unterkühlung auftreten. Es wird angenommen, dass diese Symptome durch erbliche Faktoren, Kälte und Feuchtigkeit, bestimmte Ernährungsgewohnheiten, Tabak und bestimmte Arbeitsgewohnheiten begünstigt werden. Zum aktuellen Zeitpunkt ist nicht bekannt, wie stark die Vibrationen sein müssen oder wie lange eine Person den Vibrationen ausgesetzt sein muss, um die Krankheit zu verursachen. Treffen Sie jedoch die Vorsichtsmaßnahmen, um die Vibrationen, denen Sie ausgesetzt sind, zu verringern, wie z. B.:

a) Ziehen Sie sich bei Kälte warm an. Tragen Sie bei der Verwendung dieses Geräts Handschuhe, damit Ihre Hände und Handgelenke warm bleiben. In der Tat scheint es, dass Kälte einer der Hauptfaktoren ist, der das Auftreten der Raynaud-Krankheit begünstigt. b) Machen Sie nach jeder Verwendung einige Übungen, um die Blutzirkulation zu stimulieren. c) L e g e n S i e r e g e l m ä ß i g P a u s e n e i n u n d beschränken Sie den Zeitraum der täglichen Vibrationseinwirkung auf Ihre Hände. Beenden Sie die Verwendung Ihres Geräts bei Auftreten eines dieser Symptome sofort und suchen Sie einen Arzt auf. Achten Sie darauf, dass Ihr Gerät stets in einwandfreiem Zustand ist und alle Teile gut angezogen sind. Lassen Sie alle beschädigten Teile ersetzen. Mischen Sie den Kraftstoff und bewahren Sie ihn in einem für Benzin geeigneten Kanister auf. Mischen und füllen Sie den Kraftstoff im Freien, in großer Entfernung von Funken oder Flammen ein. Wischen Sie alle Spuren von vergossenem Kraftstoff auf. Entfernen Sie sich vor dem Einschalten des Motors mindestens 9 m von der Stelle, an der Sie den Kraftstofftank gefüllt haben. Schalten Sie den Motor aus und warten Sie, bis er abgekühlt ist, bevor Sie Kraftstoff einfüllen oder das Gerät wegräumen. Warten Sie vor dem Transport Ihres Geräts in einem Fahrzeug, bis der Motor abgekühlt ist, leeren Sie den Tank und befestigen Sie das Gerät, damit es während dem Transport nicht verrutschen kann.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

FÜR FREISCHNEIDEGERÄTE UND DIE

VERWENDUNG EINES SCHNEIDEBLATTS

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

Grasablenker nicht eingesetzt und nicht in einwandfreiem Zustand ist. Halten Sie den Kantenschneider bei der Verwendung fest an beiden Griffen. Halten Sie den Fadenkopf unterhalb der Höhe Ihrer Taille. Versuchen Sie niemals zu schneiden, wenn sich der Fadenkopf in mehr als 76 cm Abstand vom Boden befindet. Ersetzen Sie den Fadenkopf, wenn dieser Sprünge, Risse oder andere Beschädigungen aufweist. Vergewissern Sie sich, dass der Fadenkopf einwandfrei montiert und gut befestigt ist. Die Miss-achtung dieser Vorschrift kann zu schweren Körperverletzungen führen. Vergewissern Sie sich, dass die Schutzabdeckungen, Keilriemen, Ablenker und Griffe korrekt installiert und gut befestigt sind. Verwenden Sie bei einem Austausch des Schnittfadens nur einen vom Hersteller empfohlenen Schnittfaden. Verwenden Sie kein anderes Schneidwerkzeug. Verwenden Sie Ihr Gerät niemals, wenn der

Halten Sie das rotierende Schneideblatt nach dem Ausschalten des Geräts in dichtem Gras oder Unkraut, bis es zum Stillstand kommt. Verwenden Sie das Freischneidegerät nicht, wenn der Schneideblattschutz nicht ordnungsgemäß installiert und montiert bzw. nicht in einwandfreiem Zustand ist. Tragen Sie beim Installieren oder Entfernen eines Schneideblatts dicke Handschuhe. Bevor Sie versuchen, ein im Schneideblatt verklemmtes Element zu entfernen, und vor jedem Auswechseln oder Entfernen eines Schneideblatts muss der Motor stets ausgeschaltet und das Zündkerzenkabel abgezogen werden. Versuchen Sie nicht, das Schneideblatt zu berühren oder anzuhalten, während es rotiert. Ein nach dem Ausschalten des Motors oder bei Freigabe des Ein-/Aus-Schalter auslaufendes Schneideblatt kann schwere Verletzungen verursachen. Achten Sie darauf, dass Sie die Kontrolle über Ihr Gerät behalten, bis das Schneideblatt vollständig zum Stillstand gekommen ist. Wechseln Sie beschädigte Schneideblätter aus. Vergewissern Sie sich vor jeder Verwendung, dass das Schneideblatt einwandfrei installiert und gut befestigt ist. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen. Verwenden Sie bei einem Austausch des Schneideblatts nur Schneideblätter mit drei Zähnen, die speziell für Ihr Freischneidegerät konzipiert sind. Verwenden Sie kein anderes Schneideblattmodell. Die Schneideblätter mit drei Zähnen sind nur zum Schneiden von Unkraut und jungen Pflanzen konzipiert. Verwenden Sie dieses Gerät nicht für andere Anwendungen. Verwenden Sie ein Schneideblatt mit drei Zähnen niemals zum Schneiden von Sträuchern.

Gehen Sie äußerst vorsichtig vor, wenn Sie dieses Gerät mit einem Schneideblatt verwenden. Wenn das Schneideblatt mit einem Element in Berührung kommt, das es nicht schneiden kann, kann es zu einem Rückprall kommen. Der Kontakt mit einem solchen Element kann dazu führen, dass das Schneidblatt für einen kurzen Moment zu einem heftigen Stillstand kommt und das Gerät plötzlich von dem berührten Objekt weggeschleudert wird. Diese Reaktion kann heftig sein und dazu führen, dass der Bediener die Kontrolle über das Gerät verliert. Ein Rückprall kann auftreten, wenn das Schneideblatt auf ein Hindernis stößt, blockiert oder sich verdreht. Der Rückprall kann in einem Bereich auftreten, in dem das zu schneidende Element nur schwer sichtbar ist. Um gute und sichere Arbeitsbedingungen zu gewährleisten, muss das Unkraut in Bewegungen von rechts nach links geschnitten werden. Diese Rechts-Links-Bewegung gewährleistet, dass die Auswirkungen eines eventuellen Rückpralls verringert werden, falls sich ein Gegenstand oder ein Stück Holz auf dem Weg des Schneideblatts befindet. Schneiden Sie niemals ein Element von mehr als 13 mm Durchmesser. Verwenden Sie beim Arbeiten mit dem Freischneidegerät stets den Gurt und stellen Sie ihn so ein, dass eine bequeme Arbeitsposition gewährleistet ist. Halten Sie Ihr Gerät beim Schneiden fest mit beiden Händen. Halten Sie das Schneideblatt weit von Ihrem Körper entfernt und unterhalb der Höhe Ihrer Taille. Verwenden Sie das Freischneidegerät niemals, indem Sie das Schneideblatt mehr als 76 cm vom Boden entfernt halten. Schützen Sie das Schneideblatt mit drei Zähnen, indem Sie vor dem Wegräumen oder dem Transport des Geräts die Schutzabdeckung des Schneidblatts aufsetzen. Entfernen Sie stets die Schutzabdeckung, bevor Sie Ihr Gerät verwenden. Wenn die Schutzabdeckung nicht entfernt wurde, kann sie während der Rotation des Schneideblatts weggeschleudert werden.

Deutsch TECHNISCHE DATEN RBC30SES Gewicht RBC30SBS (kg) - ohne Treibstoff, Schnitt- und Schutzsystem

- ohne Kraftstoff, mit Fadenkopf

- ohne Kraftstoff, mit Schneideblatt

415 oder (0.415) 415 oder (0.415) - Fadenkopf

>=13 >=13 [cm3 oder (L)] Kapazität des Kraftstofftanks Schnittbreite (mm) Empfohlenes Drehmoment für das Schneideblatt (Nm) Hubraum Fadendurchmesser Reel EasyTM Head (cm3 / cc)

Fadendurchmesser Pro Cut llTM Head Maximale Motorleistung (gemäß der Norm ISO 8893) Maximale Drehzahl der Welle (min-1) 10,000 10,000 Motordrehzahl bei max. Rotationsgeschwindigkeit (min-1) 12,000 12,000 Motordrehzahl im Leerlauf (min-1) 2,800-3,500 2,800-3,500 [kg/h oder (l/h)]

[g/kW.h oder (L/kW.h)] 640 oder (0.87) 640 oder (0.87) - Vorderer Griff / linker Griff

Kraftstoffverbrauch (gemäß ISO 8893) bei max. Motorleistung Spezifischer Kraftstoffverbrauch (gemäß ISO 8893) bei max. Motorleistung (m/s2) Vibrationspegel im Leerlauf (Kantenschneider) (m/s2) Vibrationspegel auf höchster Stufe (Kantenschneider) - Vorderer Griff / linker Griff

(m/s2) Vibrationspegel im Leerlauf (Heckenschneider) (m/s2) Vibrationspegel auf höchster Stufe (Heckenschneider) Schalldruckpegel (gemäß EN 27917) dB (A)

Schallleistung (gemäß ISO 10884) dB (A)

Deutsch WARNUNG Der Schaft des Zubehörelements darf niemals bei laufendem Motor montiert oder eingestellt werden. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen. BESCHREIBUNG

Einspritzpumpe Starterschalter Kraftstofftankdeckel Startergriff Entriegelungsknopf des Ein-/Aus-Schalters Ein-/Aus-Schalter Gashebel Hinterer Griff (RBC30SES) Vorderer Griff (RBC30SES) Schultergurt Rohr Schneideblattschutz Schneideblatt mit drei Zähnen Grasablenker Schnittfaden Leerlaufschraube Sicherungsschraube Lagerhilfe Hauptgriff mit Ein-/Aus-Schalter (nur Modell RBC30SBS) Linker Griff (nur Modell RBC30SBS) Verriegelungsknopf des Ein-/Aus-Schalters (nur Modell RBC30SBS) Pro Cut llTM Reel EasyTM WARNUNG Vergewissern Sie sich vor der Verwendung Ihres Geräts, dass die Stellschraube gut angezogen ist, und prüfen Sie regelmäßig, dass sie während dem Betrieb angezogen bleibt, um schwere Körperverletzungen zu vermeiden. VERWENDUNG Lesen Sie die Bedienungsanleitung durch und beachten Sie die Warnungen und Sicherheitsvorschriften. Tragen Sie eine Schutzbrille, einen Gehörschutz und einen Helm. Achten Sie darauf, dass Besucher und vor allem Kinder und Tiere in einem Abstand von mindestens 15 m vom Schnittbereich entfernt bleiben.

Handhaben Sie den Kraftstoff stets vorsichtig, da diese Substanz äußerst entzündlich ist. Mischen und füllen Sie den Kraftstoff stets im Freien, in großer Entfernung von Funken oder Flammen ein. Atmen Sie die Kraftstoffdämpfe nicht ein. Vermeiden Sie jeden Kontakt mit Benzin oder Öl. Vermeiden Sie vor allem, dass Benzin oder Öl in ihre Augen gespritzt werden. Falls Benzin oder Öl in Ihre Augen geraten, spülen Sie Ihre Augen sofort mit klarem Wasser aus. Wenn die Augen gereizt bleiben, müssen Sie sofort einen Arzt aufsuchen. Wischen Sie alle Spuren von verspritztem Kraftstoff sofort auf. KRAFTSTOFFMISCHUNG (Abb. 3) Siehe Abb. 2a - 2d.

WARNUNG Falls ein Teil fehlt oder beschädigt ist, darf dieses Gerät nicht verwendet werden, bevor Sie das entsprechende Teil besorgt haben. Die Missachtung dieser Warnung kann zu schweren Verletzungen führen. WARNUNG Ve r s u c h e n S i e n i c h t , d i e M a s c h i n e z u verändern oder Zubehörteile hinzuzufügen, deren Verwendung nicht empfohlen wird. Umwandlungen oder Änderungen dieser Art gelten als missbräuchliche Verwendung und können gefährliche Situationen herbeiführen, die schwere Verletzungen zur Folge haben können.

WARNUNG Ziehen Sie immer das Stromversorgungskabel der Zündkerze ab, bevor Sie Teile montieren. Die Missachtung dieser Anweisung kann zu einem versehentlichen Einschalten und schweren Körperverletzungen führen.

Ihr Gerät wird mit einem Zweitaktmotor betrieben, der eine Mischung aus Benzin und Zweitaktsyntheseöl benötigt. Mischen Sie bleifreies Benzin und synthetisches Zweitaktöl in einem sauberen Behälter, der für die Verwendung von Benzin zugelassen ist. Der Motor läuft mit bleifreiem Benzin für Autos mit einem Oktanindex von 87 ([R + M] / 2) oder höher. Verwenden Sie keine Benzin-/Ölmischungen, die an Tankstellen verkauft werden, insbesondere die Mischungen für Motorräder, Mopeds usw.

Verwenden Sie ausschließlich ein synthetisches Zweitaktöl. Verwenden Sie weder Motoröl für Autos noch Zweitaktöl für Außenborder. Mischen Sie das synthetische Zweitaktöl und das Benzin in einem Verhältnis von 50:1 (2 %). Mischen Sie den Kraftstoff vor jeder Füllung des Tanks. Mischen Sie den Kraftstoff in kleinen Mengen: mischen Sie den Kraftstoff nicht für mehr als einen Monat. Wir empfehlen Ihnen außerdem die Verwendung eines synthetischen Zweitaktöls, das einen Kraftstoffstabilisator enthält. EIN- UND AUSSCHALTEN DES KANTENSCHNEIDERS (Abb. 4a - 4b) WARNUNG Schalten Sie den Motor nicht in einem geschlossenen oder schlecht belüfteten Raum ein, denn die Auspuffgase können tödlich sein. Hinweis: Vergessen Sie nicht, den Ein-/Aus-Schalter auf EIN "I" zu stellen, bevor Sie versuchen, den Motor zu starten.

VERWENDUNG DES KANTENSCHNEIDERS

(Abb. 5) RBC30SES: Halten Sie den hinteren Griff des Kantenschneiders mit Ihrer rechten Hand und den vorderen Griff mit Ihrer linken Hand. RBC30SBS: Halten Sie den rechten Griff des Kantenschneiders mit Ihrer rechten Hand und den linken Griff mit Ihrer linken Hand.

Reinigen Sie den Tank um den Deckel herum, sodass der Kraftstoff nicht verschmutzt werden kann. Schrauben Sie den Tankdeckel langsam ab, um den Druck entweichen zu lassen und zu vermeiden, dass sich der Treibstoff um den Deckel herum verteilt. Füllen Sie das Kraftstoffgemisch vorsichtig und ohne es zu vergießen in den Tank ein. Reinigen Sie vor dem erneuten Aufschrauben des Deckels die Dichtung und vergewissern Sie sich, dass sie in einwandfreiem Zustand ist. Setzen Sie den Tankdeckel sofort wieder auf und ziehen Sie ihn fest an. Wischen Sie alle Spuren von vergossenem Kraftstoff auf. Entfernen Sie sich vor dem Einschalten des Motors mindestens 9 m von der Stelle, an der Sie den Kraftstofftank gefüllt haben. Hinweis: Es ist normal, dass während der ersten Verwendung und manchmal auch später Rauch aus dem Motor austritt. Halten Sie Ihr Gerät während der gesamten Verwendungsdauer fest mit beiden Händen. Der Kantenscheider muss in einer komfortablen Arbeitsposition mit dem rechten Griff auf Höhe Ihrer Taille gehalten werden. Verwenden Sie Ihren Kantenschneider stets auf der höchsten Stufe. Schneiden Sie hohes Gras von oben nach unten, um zu vermeiden, dass das Gras um das Rohr und den Fadenkopf gewickelt wird, denn dadurch kann es zu einer Überhitzung des Motors kommen. Wenn Gras um den Fadenkopf gewickelt wird, schalten Sie den Motor aus, ziehen das Zündkerzenkabel ab und entfernen das eingeklemmte Gras. Bei einer längeren Verwendung auf mittlerer Stufe kann es zu einem Austritt von Öl über den Auspuff kommen. SCHNITTEMPFEHLUNGEN (Abb. 6) NACHSTELLEN DES SCHNITTFADENS (Abb. 7) For Reel EasyTM Only WARNUNG Schalten Sie vor dem Füllen des Tanks stets den Motor aus. Füllen Sie den Kraftstofftank eines Geräts niemals auf, wenn der Motor läuft oder wenn er noch heiß ist. Entfernen Sie sich vor dem Einschalten des Motors mindestens 9 m von der Stelle, an der Sie den Kraftstofftank gefüllt haben. Rauchen Sie nicht! 1 Liter 2 Liter 3 Liter 4 Liter 5 Liter

VERWENDUNG DES FREISCHNEIDEGERÄTS

(Abb. 5) R B C 3 0 S E S : Halten Sie den Griff mit der Beschleunigungstaste des Freischneidegeräts mit Ihrer rechten Hand und den vorderen Griff mit Ihrer linken Hand. RBC30SBS: Halten Sie den rechten Griff des Freischneidegeräts mit Ihrer rechten Hand und den linken Griff mit Ihrer linken Hand. Halten Sie Ihr Gerät während der gesamten Ve r w e n d u n g s d a u e r f e s t m i t b e i d e n H ä n d e n . Das Freischneidegerät muss in einer bequemen Arbeitsposition mit dem rechten Griff auf Höhe Ihrer Taille gehalten werden. Halten Sie Ihr Gerät gut fest und bewahren Sie eine stabile Position. Dadurch vermeiden 50:1 (2%)

Deutsch Sie, dass Sie bei einem Rückprall des Schneideblatts Ihr Gleichgewicht verlieren.

Stellen Sie den Gurt so ein, dass Sie eine bequeme Arbeitsposition haben. Der Gurt ermöglicht es auch, das Schneideblatt im richtigen Abstand von Ihrem Körper zu halten.

Gehen Sie äußerst vorsichtig vor, wenn Sie dieses Gerät mit einem Schneideblatt verwenden. Wenn das Schneideblatt mit einem Element in Berührung kommt, das es nicht schneiden kann, kann es zu einem Rückprall kommen. Der Kontakt mit einem solchen Element kann dazu führen, dass das Schneidblatt für einen kurzen Moment zu einem heftigen Stillstand kommt und das Gerät plötzlich von dem berührten Objekt weggeschleudert wird. Diese Reaktion kann heftig sein und dazu führen, dass der Bediener die Kontrolle über das Gerät verliert. Ein Rückprall kann auftreten, wenn das Schneideblatt auf ein Hindernis stößt, blockiert oder sich verdreht. Der Rückprall kann in einem Bereich auftreten, in dem das zu schneidende Element nur schwer sichtbar ist. Um gute und sichere Arbeitsbedingungen zu gewährleisten, muss das Unkraut in Bewegungen von rechts nach links geschnitten werden. Diese Rechts-Links-Bewegung gewährleistet, dass die Auswirkungen eines eventuellen Rückpralls verringert werden, falls sich ein Gegenstand oder ein Stück Holz auf dem Weg des Schneideblatts befindet.

AUSWECHSELN DES FADENS (Abb. 9) SCHNEIDEBLATTSCHUTZ (Abb. 10)

REINIGEN DER AUSPUFFÖFFNUNG UND DES

AUSPUFFS Je nach verwendetem Kraftstofftyp, dem Typ und der Menge des verwendeten Öls und/oder den Verwendungsbedingungen können die Auspufföffnung und der Auspuff durch Kohleablagerungen verstopft sein. Wenn Sie eine Leistungsverminderung Ihres Geräts feststellen, müssen Sie es von einem qualifizierten Techniker reinigen lassen. FUNKENSCHUTZ EMPFEHLUNGEN FÜR DEN SCHNITT MIT DEM SCHNEIDEBLATT Der Funkenschutz muss nach 25 Betriebsstunden oder einmal pro Jahr gereinigt oder ausgewechselt werden, um einen einwand-freien Betrieb Ihres Geräts zu gewährleisten. Der Funkenschutz kann sich je nach Modell Ihres Geräts an verschiedenen Stellen befinden. Wenden Sie sich an den nächsten autorisierten RyobiKundendienst, um zu ermitteln, an welcher Stelle sich der Funkenschutz bei Ihrem Modell befindet. WARNUNG Gehen Sie bei der Verwendung eines Schneideblatts äußerst vorsichtig vor. Lesen Sie den Abschnitt "Spezifische Sicherheitsvorschriften für Freischneidegeräte und die Verwendung eines Schneideblatts" in diesem Handbuch gründlich durch. BEFESTIGUNG DER LAGERHILFE (Abb. 11) WARTUNG

REINIGUNG DES DECKELS

LUFTFILTERFACHS (Abb. 12) WARNUNG Verwenden Sie für die Wartung nur Originalteile, Originalzubehör und Originalwerkzeuge. Die Missachtung dieser Vorschrift kann zu einer Betriebsstörung des Geräts führen und Verletzungen verursachen. Außerdem wird dadurch die Garantie ungültig und verfällt.

Führen Sie nur die in diesem Handbuch beschriebenen Einstellungen und Reparaturen selbst aus. Lassen Sie alle anderen Arbeiten durch einen autorisierten Ryobi-Kundendienst ausführen. Bei einer unzureichenden Wartung des Geräts kann es zu einer übermäßigen Kohleablagerung kommen und dies kann die Effizienz der Geräts verringern und zu einem Austritt von schwarzem Restöl aus dem Auspuff führen. Vergewissern Sie sich, dass die Schutzabdeckungen, Keilriemen, Ablenker und Griffe einwandfrei installiert und befestigt sind. Durch Befolgung dieser Anweisung vermeiden Sie die Risiken von schweren Körperverletzungen. DES

DECKEL DES KRAFTSTOFFTANKS

WARNUNG Ein nicht dichter Kraftstoffbehälterdeckel kann einen Brand verursachen und muss sofort ersetzt werden. ZÜNDKERZE (Abb. 13) Verwenden Sie das Schnittsystem nicht, wenn der Motor im Leerlauf läuft. Bei Missachtung dieser Vorschrift ist eine Einstellung der Kupplung oder eine Notfallreparatur durch einen qualifizierten Techniker erforderlich. Der Motor funktioniert mit einer Zündkerze Champion RCJ-6Y mit einem Elektrodenabstand von 0,63 mm (oder äquivalentes Produkt). Verwenden Sie nur das empfohlene Modell und wechseln Sie die Zündkerze einmal pro Jahr aus.

Deutsch LAGERUNG (FÜR 1 MONAT ODER LÄNGER)

Geben Sie den gesamten im Tank verbleibenden Kraftstoff in einen Kanister, der für die Aufbewahrung von Benzin zugelassen ist. Lassen Sie den Motor laufen, bis er zum Stillstand kommt. Reinigen Sie den Kantenschneider sorgfältig. Lagern Sie ihn an einem gut belüfteten Ort und außerhalb der Reichweite von Kindern. Lagern Sie ihn nicht in der Nähe von ätzenden Stoffen, wie z. B. chemischen Gartenprodukten oder Salzen zum Enteisen. Schützen Sie das Schneideblatt, indem Sie die Schutzabdeckung auf das Schneideblatt aufsetzen, bevor Sie Ihr Gerät aufräumen oder transportieren. Befolgen Sie die ISO-Normen und örtlichen Bestimmungen über die Lagerung und die Handhabung von Kraftstoff. Sie können den verbleibenden Kraftstoff mit einem anderen Gerät verwenden, das mit einem Zweitaktmotor ausgestattet ist.

Deutsch FEHLERBEHEBUNG WENN SIE DEN AUFGETRETENEN FEHLER MIT DIESEN LÖSUNGEN NICHT BEHEBEN KÖNNEN, WENDEN SIE SICH AN IHREN AUTORISIERTEN Ryobi-KUNDENDIENST. FEHLER

LÖSUNG Der Motor startet nicht.

1. Prüfen Sie den Zustand der Zündkerze. Entfernen

Sie die Zündkerze. Setzen Sie den Zündkerzendeckel ein und setzen Sie die Zündkerze auf den Metallzylinder. Ziehen Sie am Starter und achten Sie darauf, ob an der Elektrode der Zündkerze ein Funken entsteht. Wenn kein Funken entsteht, führen Sie den Test mit einer neuen Zündkerze durch.

2. Betätigen Sie die Einspritzpumpe, bis sie mit

Kraftstoff gefüllt ist. Wenn sich die Einspritzpumpe nicht füllt, ist das Kraftstoffzuleitungssystem verstopft. Wenden Sie sich an Ihr Reparaturzentrum. Wenn sich die Einspritzpumpe füllt, ist der Motor möglicherweise abgesoffen (siehe folgender Abschnitt).

3. Entfernen Sie die Zündkerze und drehen Sie

das Gerät um, sodass die Zündkerzenöffnung zum Boden hin gerichtet ist. Stellen Sie den Starterschalter auf die Position “ ” und ziehen Sie 10 bis 15 Mal am Starter. Normalerweise wird dadurch der überschüssige Kraftstoff aus dem Motor entfernt. Reinigen und setzen Sie die Zündkerze wieder ein. Stellen Sie den Starterschalter auf die Position “ ” und ziehen Sie 3 Mal am Starter. Wenn der Motor nicht startet, stellen Sie den Starterschalter auf die Position “ ” und wiederholen die normale Startprozedur. Wenn der Motor immer noch nicht startet, die verschiedenen Schritte mit einer neuen Zündkerze wiederholen.

4. Wenden Sie sich an Ihr Reparaturzentrum.

3. Abgesoffener Motor.

4. Das Ziehen des Starters ist

schwieriger als am Anfang beim neuen Gerät. Motor springt an, beschleunigt aber nicht. Der Motor braucht etwa 3 Minuten zum Aufwärmen. Warten Sie, bis der Motor vollständig warm ist. Wenn der Motor nach 3 Minuten nicht beschleunigt, müssen Sie sich an einen Reparaturdienst wenden. Der Motor springt an, läuft beihalb geöffneter Drosselklappe aber nur bei Nenndrehzhl. Vergaser muss eingestellt werden. Wenden Sie sich an Ihr Reparaturzentrum. Der Motor erreicht seine volle Drehzahl nicht und es entwickelt sich übermäßig viel Rauch.

1. Das Kraftstoffgemisch muss

1. Verwenden Sie ein frisches Kraftstoffgemisch,

das die richtige Menge an synthetischem Zweitaktöl enthält.

2. Reinigen Sie den Luftfilter. Lesen Sie die

Informationen im Abschnitt “Austausch und Reinigung des Luftfilters”.

2. Der Luftfilter ist schmutzig.

Deutsch FEHLERBEHEBUNG FEHLER

3. Das Funkenschutzsieb ist

3. Wenden Sie sich an Ihr Reparaturzentrum.

Der Motor startet, läuft und beschleunigt, bleibt jedoch nicht im Leerlauf. Die Leerlaufschraube des Vergasers muss eingestellt werden. Drehen Sie die Leerlaufschraube nach rechts, um die Leerlaufgeschwindigkeit zu erhöhen (Abb. 14). Das Schneideblatt läuft weiter, wenn sich der Motor im Leerlauf befindet. Der Vergaser muss eingestellt werden. Wenden Sie sich an Ihr Reparaturzentrum. Der Faden kann nicht abgewickelt werden.

1. Der Faden ist verklebt.

Das Gras wickelt sich um das Rohr und den Fadenkopf.

1. Sie schneiden hohes Gras

2. Sie verwenden Ihren

Kantenschneider auf mittlerer Stufe.

1. Schmieren Sie den Faden mit einem Produkt

2. Es ist nicht mehr genügend 2. Setzen Sie den Faden wieder ein. Lesen Sie die

Faden auf der Spule. Anweisungen im Abschnitt "Auswechseln des Fadens".

3. Die Fadenenden sind

3. Ziehen Sie an den Fadenenden und drücken Sie

abgenutzt und zu kurz. gleichzeitig auf den Fadenausgabeknopf und geben Sie ihn danach frei.

4. Der Faden ist auf der Spule 4. Entfernen Sie den Faden von der Spule und wickeln

verwickelt. Sie ihn erneut auf. Lesen Sie die Anweisungen im Abschnitt "Auswechseln des Fadens".

5. Der Motor läuft zu langsam. 5. Wickeln Sie Faden ab, während der Motor

bei voller Drehzahl läuft.

1. Schneiden Sie hohes Gras von oben nach unten.

2. Verwenden Sie Ihren Kantenschneider

auf der höchsten Stufe. Der Fadenausgabeknopf Das Gewinde ist verschmutzt lässt sich nur schwierig lösen. oder beschädigt. Reinigen Sie das Gewinde und schmieren Sie es. Wenn dies keine Abhilfe schafft, wechseln Sie den Fadenausgabeknopf aus. Über den Auspuff tritt Öl aus.

1. Verwenden Sie Ihren Kantenschneider

auf der höchsten Stufe.

1. Sie verwenden Ihren

Kantenschneider auf mittlerer Stufe.

2. Das Kraftstoffgemisch

muss geprüft werden.

2. Verwenden Sie ein frisches Kraftstoffgemisch,

das die richtige Menge an synthetischem Zweitaktöl enthält.

3. Der Luftfilter ist verschmutzt. 3. Reinigen Sie den Luftfilter. Lesen Sie die

Informationen im Abschnitt "Austausch und Reinigung des Luftfilters". Hinweis: Wenn Sie Funktionsstörungen feststellen, für die im Abschnitt “Fehlerbehebung” das Drehen einer Vergaserschraube nach rechts empfohlen wird und seit dem Kauf des Geräts keine Einstellung vorgenommen wurde, sollten Sie diese Einstellung von einem autorisierten Reparaturzentrum ausführen lassen. In den meisten Fällen stellen die erforderlichen Einstellungen für unsere qualifizierten Techniker eine Routinearbeit dar.

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären und haften dafür, dass das Produkt, für das die vorliegende Erklärung gilt, die grundlegenden Gesundheits- und Sicherheitsanforderungen der Richtlinie Maschinen 98/37/EC und anderen gültigen Richtlinien erfüllt, wie z. B. der Richtlinie CEM 2004/108/EC und den Richtlinien 2000/14/EC, 79/113/EC. Nous déclarons sous notre responsabilité que le produit auquel s'applique la présente déclaration est en conformité avec les exigences de base en matière de santé et de sécurité de la directive Machines 98/37/EC et autres directives applicables, telles que la directive CEM 2004/108/EC et les directives 2000/14/EC, 79/113/ EC. Im 10/2007 von Homelite Far East Co., Ltd ausgestellte Konformitätserklärung.

Vertriebsbüro Österreich Schinitzgasse 13 A-8605 Kapfenberg Tel.: + 43 (0) 3862 23590-0 Fax: + 43 (0) 3862 23590-25
