RBC30SBS - Kosačka na krovinu RYOBI - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU RBC30SBS RYOBI

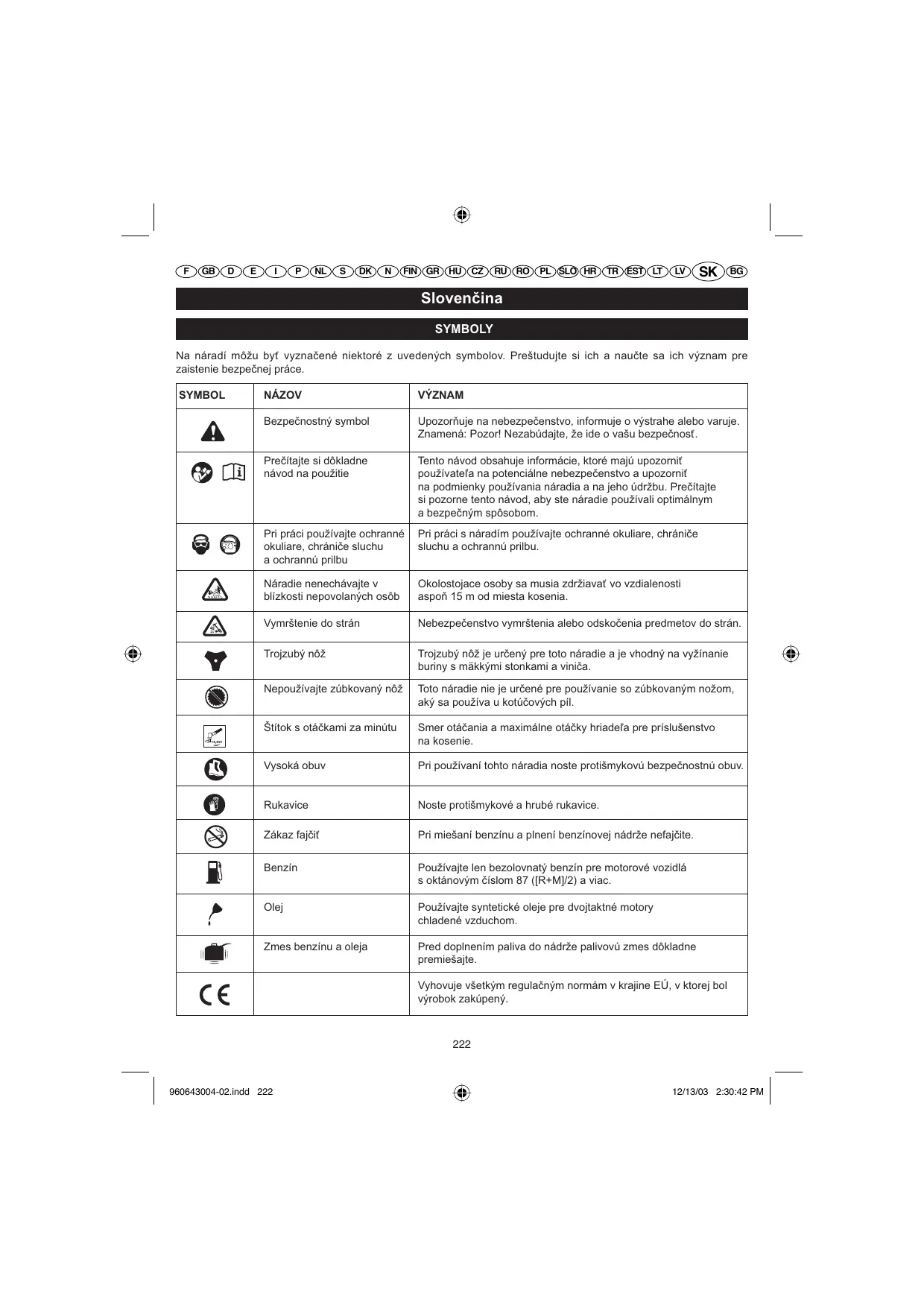

Slovenčina SYMBOLY Na náradí môžu byť vyznačené niektoré z uvedených symbolov. Preštudujte si ich a naučte sa ich význam pre zaistenie bezpečnej práce. SYMBOL NÁZOV VÝZNAM Bezpečnostný symbol Upozorňuje na nebezpečenstvo, informuje o výstrahe alebo varuje. Znamená: Pozor! Nezabúdajte, že ide o vašu bezpečnosť. Prečítajte si dôkladne návod na použitie Tento návod obsahuje informácie, ktoré majú upozorniť používateľa na potenciálne nebezpečenstvo a upozorniť na podmienky používania náradia a na jeho údržbu. Prečítajte si pozorne tento návod, aby ste náradie používali optimálnym a bezpečným spôsobom. Pri práci používajte ochranné okuliare, chrániče sluchu a ochrannú prilbu Pri práci s náradím používajte ochranné okuliare, chrániče sluchu a ochrannú prilbu. Náradie nenechávajte v blízkosti nepovolaných osôb Okolostojace osoby sa musia zdržiavať vo vzdialenosti aspoň 15 m od miesta kosenia. Vymrštenie do strán Nebezpečenstvo vymrštenia alebo odskočenia predmetov do strán. Trojzubý nôž Trojzubý nôž je určený pre toto náradie a je vhodný na vyžínanie buriny s mäkkými stonkami a viniča. Nepoužívajte zúbkovaný nôž Toto náradie nie je určené pre používanie so zúbkovaným nožom, aký sa používa u kotúčových píl. Štítok s otáčkami za minútu Smer otáčania a maximálne otáčky hriadeľa pre príslušenstvo na kosenie. Vysoká obuv Pri používaní tohto náradia noste protišmykovú bezpečnostnú obuv. Rukavice Noste protišmykové a hrubé rukavice. Zákaz fajčiť Pri miešaní benzínu a plnení benzínovej nádrže nefajčite. Benzín Používajte len bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 87 ([R+M]/2) a viac. Olej Používajte syntetické oleje pre dvojtaktné motory chladené vzduchom. Zmes benzínu a oleja Pred doplnením paliva do nádrže palivovú zmes dôkladne premiešajte. Vyhovuje všetkým regulačným normám v krajine EÚ, v ktorej bol výrobok zakúpený.

Slovenčina Ďakujeme vám, že ste si kúpili výrobok značky Ryobi.

Táto nová strunová kosačka/krovinorez bola vyvinutá a vyrobená v súlade s najnáročnejšími požiadavkami na spoľahlivosť, jednoduchosť a bezpečnosť obsluhy. Pokiaľ ju budete udržiavať v dobrom stave, budete mať počas dlhých rokov odolné, výkonné a bezpečné záhradnícke náradie.

UPOZORNENIE Aby ste znížili riziko úrazu, je potrebné prečítať a pochopiť pokyny uvedené v tomto návode.

UPOZORNENIE Pred použitím náradia si pozorne prečítajte tento návod na použitie a oboznámte sa so všetkými bezpečnostnými a prevádzkovými pokynmi uvedenými v tomto návode. Nedodržanie týchto pokynov môže spôsobiť požiar, úraz elektrickým prúdom alebo iné vážne poranenie. Návod uschovajte, aby ste sa pri práci mohli doň pozrieť a informovať prípadných ďalších používateľov náradia.

Pred použitím strunovej kosačky/krovinorezu si prečítajte všetky bezpečnostné pokyny pre zaistenie bezpečnej práce. Dodržiavajte všetky bezpečnostné pokyny. Nedodržanie všetkých uvedených bezpečnostných pokynov môže spôsobiť vážne poranenia. Nedovoľte toto náradie používať deťom a osobám, ktoré nemajú skúsenosti s jeho používaním. Náradie nikdy neuvádzajte do chodu v uzavretých alebo nedostatočne vetraných priestoroch, pretože výfukové plyny môžu byť smrteľné. Pred každý použitím náradia odstráňte všetky prekážky z pracovnej zóny. Odstráňte kamene, črepiny, klince, kovové káble alebo povrazy, ktoré by mohli byť vymrštené do strán alebo by mohli uviaznuť vo vyžínacej hlave alebo v noži. Pri práci s náradím používajte ochranné okuliare a chrániče sluchu. Noste dlhé a hrubé nohavice, vysokú obuv a rukavice. Nenoste voľný odev, krátke nohavice ani žiadne šperky a nikdy nepracujte s bosými nohami. Pokiaľ máte dlhé vlasy, zopnite si ich alebo stiahnite gumičkou nad úrovňou ramien, aby sa nemohli zachytiť v pohyblivých častiach náradia. Okolostojace osoby, deti a zvieratá musia zostať vo vzdialenosti aspoň 15 metrov od používaného náradia.

Nepoužívajte náradie, keď ste unavení, chorí alebo pod vplyvom alkoholu, drog alebo liekov, ktoré znižujú pozornosť. Náradie nepoužívajte, pokiaľ nemáte dostatočné osvetlenie na prácu. Vždy pracujte v rovnovážnej a stabilnej polohe. Zaujmite pevný postoj a ruky nenaťahujte príliš ďaleko alebo vysoko. Inak by ste mohli stratiť rovnováhu a spadnúť alebo dotknúť sa horúcich častí náradia. Všetky časti tela musia byť v dostatočnej vzdialenosti od pohybujúcich sa častí náradia. Nedávajte ruky do blízkosti výfuku alebo valca strunovej kosačky/krovinorezu, pretože tieto časti pri používaní dosahujú vysoké teploty. Vždy vypnite motor a odpojte kábel sviečky pred akýmkoľvek zoraďovaním alebo opravami, s výnimkou zoraďovania karburátora. Pred každým použitím náradie dôkladne skontrolujte, či žiadna časť nie je uvoľnená, či neuniká palivo a pod. Ak je niektorá časť chybná, je potrebné ju pred použitím náradia vymeniť. Vyžínacia hlava alebo nôž sa budú pri nastavovaní karburátora otáčať. U niektorých osôb môžu vibrácie ručného náradia spôsobiť tzv. Raynaudov syndróm. Táto choroba sa prejavuje pichaním, znecitlivením a zmodraním celých prstov na ruke a stuhnutím kĺbov v dôsledku vystavenia chladu. Pri tejto chorobe hrajú čiastočne úlohu dedičné faktory, vystavenie chladu a vlhkosti, životospráva, fajčenie a pracovné návyky. V súčasnosti nie je dobre známy prah vibrácií a doba expozície, ktoré môžu viesť k vzniku Raynaudovho syndrómu. Preto vo vlastnom záujme obmedzte vystavenie vibráciám dodržiavaním niekoľkých základných pravidiel: a) V chladnom počasí sa teplo oblečte. Pri práci s náradím noste ochranné rukavice, aby boli ruky a zápästia v teple. Chlad sa považuje za jeden z hlavných faktorov vzniku Raynaudovho syndrómu. b) Po práci s náradím si stále trochu zacvičte, čím sa zlepší obeh krvi. c) Pri práci robte pravidelné prestávky. Obmedzte každodennú dobu vystavenia vibráciám. Ak trpíte niektorým z uvedených príznakov, náradie ihneď prestaňte používať a poraďte sa s lekárom. Náradie udržiavajte v dobrom stave, kontrolujte, či sú všetky časti riadne pritiahnuté. Opotrebované a poškodené súčiastky treba vymeniť. Benzín miešajte a skladujte v nádobe určenej na skladovanie benzínu (kanister). Benzín miešajte vonku, v bezpečnej vzdialenosti

Ak je vyžínacia hlava popraskaná alebo inak poškodená, vymeňte ju za novú. Skontrolujte, či je vyžínacia hlava správne inštalovaná a upevnená. Nedodržanie tohto pokynu môže spôsobiť vážne zranenia. Skontrolujte, či sú všetky bezpečnostné prvky náradia (remene, deflektory a rukoväte) správne inštalované a upevnené. Pri výmene struny používajte len originálne struny doporučené výrobcom. Nepoužívajte žiadny iný rezný nástroj. Náradie nikdy nepoužívajte, pokiaľ ochranný kryt nie je nasadený a nie je v dobrom prevádzkovom stave. Strunovú kosačku držte pri práci obidvomi rukami za obidve rukoväte. Pri práci nedvíhajte vyžínaciu hlavu nad úroveň svojho pásu. Nikdy sa nesnažte kosiť, pokiaľ je vyžínacia hlava viac ako 76 cm nad zemou.

upevnený. Nedodržanie tohto pokynu môže spôsobiť vážne zranenia. Používajte len náhradný TROJZUBÝ nôž určený pre používanie s týmto krovinorezom. Nepoužívajte žiadny iný nôž. TROJZUBÝ nôž je vhodný len na vyžínanie buriny s mäkkými stonkami a viniča. Nepoužívajte tento nôž na žiadny iný účel. Nikdy nepoužívajte TROJZUBÝ nôž na strihanie drevnatých kríkov. Dávajte mimoriadny pozor pri používaní noža s týmto náradím. Vymrštenie náradia je reakcia, ktorá môže vzniknúť, keď sa otáčajúci sa nôž dotkne niečoho, čo sa nedá rezať. Tento kontakt môže spôsobiť, že nôž na chvíľu zastane a náhle “vymrští” náradie smerom od predmetu, ktorý zasiahol. Táto reakcia môže byť dostatočne prudká na to, aby spôsobila, že obsluhujúci pracovník stratí kontrolu nad náradím. Vymrštenie náradia môže vzniknúť bez výstrahy, ak sa nôž zachytí, uviazne alebo sa zablokuje. Najčastejšie sa to môže stať v oblastiach, kde je obtiažne vidieť materiál, ktorý sa vyžína. Vyžínanie buriny bude jednoduché a bezpečné, keď budete postupovať sprava doľava. Ak by ste narazili na neočakávaný predmet alebo drevený peň, malo by sa takto minimalizovať vymrštenie náradia. Nikdy nevyžínajte materiál priemeru viac ako 13 mm. Pri používaní kosačky/krovinorezu vždy noste ramenný popruh a nastavte ho do pohodlnej pracovnej polohy. Pri vyžínaní s nožom držte obidve rukoväte pevne. Nôž držte ďalej od tela a pod úrovňou pásu. Nikdy nepoužívajte krovinorez vo výške 76 cm alebo vyššie nad úrovňou zeme. Nôž zakryte ochranným krytom noža pred uskladnením náradia alebo počas jeho prepravy. Pred začatím používania náradia ochranný kryt noža vždy zložte. Ak ochranný kryt noža nezložíte, môže pri začatí otáčania sa noža odletieť. Po vypnutí motora nechajte otáčajúci sa nôž vo vysokej tráve alebo v burine, kým sa nezastaví. Krovinorez nepoužívajte, kým nebude ochranný kryt noža pevne upevnený a v dobrom stave. Pri montovaní alebo vyberaní nožov používajte hrubé rukavice. Pred odstraňovaním predmetov zachytených v noži alebo pred vyberaním či montovaním noža vždy vypnite motor. Nedotýkajte sa noža ani ho nezastavujte, keď sa otáča. Nôž, otáčajúci sa zotrvačnosťou po vypnutí motora alebo uvoľnení plynovej páčky, môže spôsobiť zranenie. Dávajte pozor, kým sa nôž úplne neprestane otáčať. Poškodený nôž vymeňte. Pred každým použitím sa vždy uistite, či je nôž správne nainštalovaný a pevne

RBC30SES Hmotnosť RBC30SBS (kg) - Bez paliva, bez rezacieho príslušenstva a bez ochranného krytu

- Bez paliva, s nožom [cm3 alebo (l)] Objem palivovej nádrže Pokos 415 alebo (0.415) 415 alebo (0.415) (mm) - Vyžínacia hlava

>=13 >=13 Odporúčaný krútiaci moment pre rezný nôž (nm)

Maximálny výkon motora (v súlade s normou ISO 8893) (kW)

10,000 10,000 Objem motora (min-1) Maximálne otáčky hriadeľa Otáčky motora (frekvencia otáčania) pri odporúčaných maximálnych otáčkach hriadeľa (min-1) 12,000 12,000 Rýchlosť motora (otáčky) pri voľnobehu (min-1) 2,800-3,500 2,800-3,500 [kg/h alebo (l/h)]

[g/kW.h alebo (l/kW.h)] 640 alebo (0.87) 640 alebo (0.87) - Predná rukoväť/ľavá rukoväť

- Zadná rukoväť/pravá rukoväť

Spotreba paliva (v súlade s ISO 8893) pri maximálnom výkone motora Merná spotreba paliva (v súlade s ISO 8893) pri maximálnom výkone motora (m/s2) Hladina vibrácií pri voľnobehu (vyžínač) (m/s2) Hladina vibrácií pri maximálnych otáčkach (vyžínač) - Predná rukoväť/ľavá rukoväť

- Zadná rukoväť/pravá rukoväť

- Predná rukoväť/ľavá rukoväť

- Zadná rukoväť/pravá rukoväť

- Predná rukoväť/ľavá rukoväť

- Zadná rukoväť/pravá rukoväť

(m/s2) Hladina vibrácií pri voľnobehu (krovinorez) (m/s2) Hladina vibrácií pri maximálnych otáčkach (krovinorez) Hladina akustického tlaku (v súlade s EN 27917) dB (A)

Hladina akustického výkonu (v súlade s ISO 10884) dB (A)

Gumový balónik Ovládač sýtiča Uzáver palivovej nádrže Rukoväť štartéra Uvoľňovacie tlačidlo plynovej páčky Spínač zapnutia/vypnutia Plynová páčka Zadná rukoväť (RBC30SES) Predná rukoväť (RBC30SES) Ramenný popruh Rúrka násady Ochranný kryt noža Trojzubý nôž Kryt vyžínacej hlavy Rezná struna Skrutka na reguláciu voľnobehu Poistná skrutka Uzáver s okom na zavesenie Rukoväť s plynovou páčkou (len RBC30SBS) Ľavá rukoväť (len RBC30SBS) Rukoväť s tlačidlom zablokovania (len RBC30SBS) Pro Cut llTM Reel EasyTM

Prečítajte si pozorne návod na používanie a dodržiavajte všetky upozornenia a bezpečnostné pokyny. Pri práci používajte ochranné chrániče sluchu a ochrannú prilbu. okuliare, Okolostojace osoby, najmä deti a zvieratá, musia byť vo vzdialenosti aspoň 15 m od miesta kosenia. PALIVO A BEZPEČNÉ PLNENIE NÁDRŽE

Pozrite si obr. 2a - 2d.

UPOZORNENIE Ak akákoľvek časť je poškodená alebo chýba, nepoužívajte výrobok, kým nebudú chýbajúce časti dodané. Nedodržanie tohto pokynu môže spôsobiť vážne zranenie.

Pri manipulácii s palivom buďte vždy opatrní, ide o ľahko zápalnú látku. Benzín miešajte a prelievajte vždy vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Nevdychujte benzínové výpary. Vyvarujte sa priameho kontaktu s benzínom alebo olejom. Dávajte pozor, aby nedošlo k vystreknutiu benzínu alebo oleja do očí. Pri vniknutí benzínu alebo oleja do očí treba oči ihneď dôkladne vypláchnuť čistou vodou. Ak je očná sliznica podráždená, ihneď vyhľadajte lekára. Rozliaty benzín ihneď utrite. PALIVOVÁ ZMES (Obr. 3) UPOZORNENIE Výrobok neupravujte ani nevytvárajte príslušenstvo, ktoré nie je pre tento výrobok odporučené. Akékoľvek takéto zmeny alebo úpravy sú nesprávne a mohli by spôsobiť nebezpečný stav, ktorý môže viesť k možnému vážnemu zraneniu.

UPOZORNENIE Aby ste zabránili náhodnému naštartovaniu, ktoré by mohlo spôsobiť vážne zranenia, pri montáži súčiastok vždy odpojte kábel zapaľovacej sviečky motora.

UPOZORNENIE Nikdy nepripevňujte príslušenstvo ani ho nijako nenastavujte, keď je zapnutý motor. Nedodržanie tohto pokynu môže zapríčiniť vážne zranenie.

Tento výrobok je vybavený dvojtaktným motorom, ktorý na svoju prevádzku potrebuje zmes benzínu a syntetického oleja pre dvojtaktné motory. Zmiešajte bezolovnatý benzín a syntetický olej pre dvojtaktné motory v čistej nádobe, ktorá zodpovedá bezpečnostným predpisom. Motor používa bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 87 ([R + M] / 2) a viac. Nepoužívajte žiadny druh zmesí benzínu a oleja z benzínových čerpacích staníc. Tieto zmesi sú určené pre mopedy, motocykle atď. Používajte len syntetický olej pre dvojtaktné motory. Nepoužívajte olej pre motorové vozidlá ani olej pre prívesné dvojtaktné lodné motory. Zmiešajte syntetický olej pre dvojtaktné motory a benzín v pomere 50:1 (2 %). Pred doplnením paliva do nádrže palivovú zmes dôkladne premiešajte.

RBC30SES: Držte zadnú rukoväť kosačky pravou rukou, prednú kruhovú rukoväť ľavou rukou. Pripravte palivovú zmes v malom množstve. Nepripravujte palivovú zmes na dlhšie obdobie ako 30 dní. Odporúčame používať syntetický olej pre dvojtaktné motory so stabilizačnou prísadou. RBC30SBS: Držte pravú rukoväť kosačky pravou rukou a ľavú rukoväť ľavou rukou. Po celý čas obsluhy držte náradie pevne obidvomi rukami. Strunovú kosačku držte tak, aby sa vám pracovalo pohodlne - pravá rukoväť by mala byť asi vo výške bedier. Kosačku vždy používajte na plný pracovný režim. Vysokú trávu koste zhora nadol, aby sa tráva nemohla namotať okolo rúrky násady alebo vyžínacej hlavy. To by spôsobilo prehrievanie motora. Ak sa tráva namotá okolo vyžínacej hlavy, vypnite motor, odpojte kábel sviečky zapaľovania a odstráňte všetku trávu. Pri dlhodobom používaní náradia na stredný pracovný výkon by dochádzalo k úniku oleja z výfuku.

Vyčistite povrch okolo uzáveru, aby nedošlo ku kontaminácii paliva. Pomaly odskrutkujte uzáver palivovej nádrže, aby došlo k uvoľneniu tlaku a aby sa palivo nerozlialo okolo uzáveru. Pomaly a opatrne nalejte palivo do nádrže. Dávajte pozor, aby ste palivo nerozliali. Predtým, ako uzáver znovu zaskrutkujete, vyčistite tesnenie a skontrolujte jeho stav. Ihneď nasaďte uzáver a pevne ho pritiahnite. Akýkoľvek rozliaty benzín ihneď utrite. Pred spustením motora sa postavte do vzdialenosti 9 m od miesta, kde ste nalievali benzín do nádrže. Poznámka: Pri prvom použití náradia je úplne normálne, že sa z nového motora dymí. ODPORÚČANIA PRI KOSENÍ (Obr. 6) POSUN STRUNY (Obr. 7) For Reel EasyTM Only POUŽÍVANIE KROVINOREZU (obr. 5) RBC30SES & RBC30SBS: Držte krovinorez pravou rukou na plynovej páčke a ľavou rukou na prednej rukoväti. RBC30SBS: Držte pravú rukoväť krovinorezu pravou rukou a ľavú rukoväť ľavou rukou. UPOZORNENIE Pred plnením nádrže vždy vypnite motor. Nikdy nedolievajte palivo do nádrže, pokiaľ je motor zapnutý alebo pokiaľ je ešte horúci. Pred spustením motora sa postavte do vzdialenosti 9 m od miesta, kde ste nalievali benzín do nádrže. Nefajčite! Počas práce držte náradie pevne obidvomi rukami. Krovinorez držte tak, aby sa vám pracovalo pohodlne - pravá rukoväť by mala byť asi vo výške bedier. Náradie pevne držte a zaujmite pevný postoj na obidvoch nohách. Stojte tak, aby sa vaša rovnováha nenarušila pri spätnom ráze rezného noža. Ramenný popruh nastavte do takej polohy, aby bol krovinorez v pohodlnej pracovnej polohe a aby ramenný popruh znížil riziko kontaktu pracovníka s nožom. 1 liter 2 litre 3 litre 4 litre 5 litrov

Dávajte mimoriadny pozor pri používaní noža s týmto náradím. Vymrštenie náradia noža je reakcia, ktorá môže vzniknúť, keď sa otáčajúci sa nôž dotkne niečoho, čo nemôže rezať. Tento kontakt môže spôsobiť, že nôž na chvíľu zastane a náhle “vymrští” náradie smerom od predmetu, ktorý zasiahol. Táto reakcia môže byť dostatočne prudká na to, aby spôsobila, že obsluhujúci pracovník stratí kontrolu nad náradím. Vyrazenie noža môže vzniknúť bez výstrahy, ak sa nôž zachytí, uviazne alebo sa zablokuje. Najčastejšie sa to môže stať v oblastiach, kde je obtiažne vidieť materiál, ktorý sa vyžína. Vyžínanie buriny bude jednoduché a bezpečné, keď budete postupovať sprava doľava. Ak by ste narazili na neočakávaný objekt alebo drevený peň, malo by sa takto minimalizovať vyrazenie noža. 50:1 (2%) ZAPNUTIE A VYPNUTIE NÁRADIA (obr. 4a - 4b) UPOZORNENIE Náradie nikdy neuvádzajte do chodu v uzavretých alebo nedostatočne vetraných priestoroch, pretože výfukové plyny môžu byť smrteľné. Poznámka: Pred naštartovaním náradia skontrolujte, či je spínač v zapnutej polohe “I”. POUŽÍVANIE STRUNOVEJ KOSAČKY (obr. 5)

servisné stredisko Ryobi, kde vám radi pomôžu umiestniť ochranný kryt proti iskreniu. UPOZORNENIE Pri používaní nožov musíte byť mimoriadne opatrní, aby bola zaistená bezpečná práca. Prečítajte si bezpečnostné pokyny pre bezpečné prácu s nožom, pozrite si “Bezpečnostné pokyny pre prácu s krovinorezom a nožom”.

UPOZORNENIE Na údržbu náradia používajte len originálne dielce, príslušenstvo a nástroje. Pri nedodržaní tohto pokynu nemusí byť náradie úplne funkčné, okrem toho sa vystavujete nebezpečenstvu úrazu. Pri použití iných ako originálnych značkových dielcov dodaných výrobcom zaniká platnosť záruky.

UPOZORNENIE Netesniaci uzáver palivovej nádrže môže predstavovať riziko požiaru a preto sa musí ihneď vymeniť. ZAPAĽOVACIA SVIEČKA (obr. 13) V tomto motore sa používa zapaľovacia sviečka Champion RCJ-6Y alebo podobná zapaľovacia sviečka so vzdialenosťou medzi elektródami 0,63 mm. Zapaľovaciu sviečku vymieňajte raz ročne za rovnaký model sviečky. Príslušenstvo na kosačku nesmie pracovať vo voľnobežnom režime. Ak táto požiadavka nie je splnená, treba nastaviť spojku alebo je potrebné ihneď vykonať údržbu náradia kvalifikovaným technikom. Okrem zoradenia a opráv uvedených v tomto návode nevykonávajte žiadne ďalšie zoraďovania a opravy. Vykonanie ostatných zásahov na náradí zverte najbližšiemu servisnému stredisku výrobkov Ryobi. Nesprávna údržba náradia môže spôsobiť usadzovanie uhlíka, ktoré môže byť príčinou zníženej výkonnosti náradia a viesť k vytekaniu čiernych olejovitých zvyškov z výfuku. Skontrolujte, či sú všetky bezpečnostné prvky náradia (remene, deflektory a rukoväte) správne inštalované a upevnené. Zabránite tým vážnemu úrazu.

ČISTENIE VÝFUKOVÉHO OTVORU A VÝFUKU V závislosti od použitého typu paliva, typu a množstva použitého oleja a od prevádzkových podmienok môže dôjsť k zaneseniu výfukového otvoru a výfuku uhlíkom. Ak zistíte znížený pracovný výkon náradia, nechajte náradie vyčistiť kvalifikovaným odborníkom. Vylejte palivo z nádrže do kanistra alebo do inej n á d o b y, u r č e n e j n a u c h o v á v a n i e b e n z í n u . Zapnite motor a nechajte ho bežať, kým sa sám nevypne kvôli nedostatku paliva. Strunovú kosačku dôkladne vyčistite. Náradie vždy uskladňujte na dobre vetranom mieste, mimo dosahu detí. Náradie neuskladňujte v blízkosti žieravých látok, ako napríklad v blízkosti záhradkárskych alebo záhradníckych chemických prípravkov alebo solí na zimný posyp komunikácií. Nôž zakryte chráničom noža pred uskladnením náradia alebo počas jeho prepravy. Oboznámte sa s normami ISO a miestnymi predpismi týkajúcimi sa skladovania a manipulácie s palivom. Zvyšné palivo môžete použiť pre iné náradie poháňané dvojtaktným motorom.

OCHRANNÝ KRYT PROTI ISKRENIU

Ochranný kryt proti iskreniu je treba čistiť alebo vymeniť po každých 25 hodinách prevádzky náradia alebo raz za rok, aby sa zabezpečila správna funkčnosť náradia. Umiestnenie ochranného krytu proti iskreniu je rôzne, v závislosti od modelu náradia. Obráťte sa na najbližšie

RIEŠENIE Motor nie je možné spustiť.

1. Skontrolujte zapaľovaciu sviečku. Vyberte

zapaľovaciu sviečku. Nasaďte veko zapaľovacej sviečky a položte sviečku na kovový valec. Zatiahnite za hnaciu časť spúšťača a sledujte, či nastane iskrenie. Ak iskrenie nenastane, zopakujte skúšku s inou zapaľovacou sviečkou.

2. Stlačte gumový balónik toľkokrát, kým sa nenaplní

palivom. Ak sa gumový balónik nenaplní palivom, obehový systém paliva je upchaný. Obráťte sa na servisnú opravovňu. Ak sa gumový balónik naplní palivom, možno je zaplavený motor (pozri nasledujúci odsek).

3. Vyberte zapaľovaciu sviečku a obráťte výrobok

tak, aby otvor so sviečkou bol otočený smerom k zemi. Otočte ovládač sýtiča do polohy zapnutia (“ “) a zatiahnite štartovacie lanko 10- až 15-krát. Týmto odčerpáte z motora prebytočné palivo. Vyčistite zapaľovaciu sviečku a vráťte ju na miesto. Potiahnite za štartovacie lanko trikrát, pričom ovládač sýtiča musí byť v polohe “ “. Ak sa motor nenaštartuje, otočte ovládač sýtiča do polohy “ “ a zopakujte obvyklý postup štartovania. Ak sa aj napriek vykonaným úkonom nepodarí motor naštartovať, vykonajte celý postup ešte raz s novou zapaľovacou sviečkou.

4. Obráťte sa na servisnú opravovňu.

4. Za hnaciu časť spúšťača

je možné ťahať len ťažko, v porovnaní s novým náradím. Motor naštartuje, ale nie je možné zvýšiť otáčky. Na zahriatie motora sú potrebné asi tri minúty. Nechajte motor úplne sa zahriať. Ak sa motor nezrýchli po troch minútach, obráťte sa na autorizovaný servis. Motor naštartuje, ale beží na plný výkon len v polootvorenej polohe. Je potrebné zoradiť karburátor. Obráťte sa na servisnú opravovňu. Motor nedosiahne plné otáčky 1. Skontrolujte palivovú zmes. 1. Použite čerstvú palivovú zmes obsahujúcu správny a dymí sa z neho. pomer oleja pre dvojtaktné motory.

2. Je znečistený vzduchový

2. Vyčistite vzduchový filter. Pozrite si časť Čistenie

filter. mriežky vzduchového filtra.

3. Je znečistená mriežka

3. Obráťte sa na servisnú opravovňu.

RIEŠENIE Naštartovanie, chod a zrýchlenie motora je normálne, ale nie je možné udržať voľnobeh. Nastavovacia skrutka voľnobežných otáčok na karburátore vyžaduje nastavenie. Otáčaním nastavovacej skrutky voľnobežných otáčok doprava zvýšte voľnobežné otáčky (obr. 14). Nôž sa naďalej otáča voľnobežnými otáčkami. Je potrebné nastaviť karburátor. Obráťte sa na servisnú opravovňu. Nie je možné odvíjať reznú strunu.

1. Struna je zlepená.

Tráva sa namotáva na dolnú časť rúrky násady a na vyžínaciu hlavu.

1. Kosíte vysokú trávu

1. Pri kosení vysokej trávy treba kosiť zhora nadol.

príliš nízko pri zemi.

2. Kosačku máte nastavenú 2. Kosačku používajte na plný pracovný režim.

na stredný pracovný režim. Aretačný gombík cievky sa veľmi ťažko otáča. Závity skrutky sú zanesené alebo poškodené. Z výfuku vyteká olej.

1. Kosačku máte nastavenú 1. Kosačku používajte na plný pracovný režim.

na stredný pracovný režim.

2. Skontrolujte palivovú zmes. 2. Použite čerstvú palivovú zmes obsahujúcu správny

pomer oleja pre dvojtaktné motory.

3. Je znečistený vzduchový

3. Vyčistite filtračnú vložku v súlade s informáciami

2. Nasaďte novú strunu. Bližšie údaje sú uvedené

dostatočne dlhá struna. v časti “Výmena reznej struny”.

3. Konce struny sú opotre3. Zatiahnite za konce reznej struny a súčasne stlačte

bované alebo príliš krátke. aretačný gombík cievky a potom ho uvoľnite.

4. Struna sa zamotala

4. Vytiahnite strunu z cievky a naviňte ju ešte raz.

na cievke. Bližšie údaje sú uvedené v časti “Výmena reznej struny”.

5. Motor beží príliš pomaly.

5. Odvíjajte strunu, keď motor beží na plný

pracovný režim. Vyčistite závity a namažte ich; ak nenastane zlepšenie, vymeňte aretačný gombík cievky. POZNÁMKA: Ak sa objavia funkčné problémy výrobku, pre ktoré časť “Problémy a ich riešenie” odporúča nastavenie skrutky na karburátore doprava a ak ste od nákupu výrobku nevykonali žiadne nastavenia, obráťte sa na autorizovanú servisnú opravovňu. Vo väčšine prípadov ide o rutinné nastavenie, s ktorým si naši odborníci poradia.

Na tento výrobok značky Ryobi sa poskytuje záruka na obdobie dvadsiatich štyroch (24) mesiacov od dátumu uvedeného na faktúre alebo na pokladničnom bloku, ktorý konečný používateľ dostal v predajni pri nákupe výrobku. Záruka sa vzťahuje na výrobné chyby a chybné dielce. Záruka sa nevzťahuje na poškodenie výrobku spôsobené jeho bežným opotrebením, nesprávnym alebo neschváleným používaním, nesprávnou údržbou alebo preťažením. Uvedené záručné podmienky sa nevzťahujú na príslušenstvo, ako sú akumulátory, žiarovky, pílové listy, nástavce, vaky atď. V prípade prevádzkových problémov pri výrobkoch v záruke sa obráťte na najbližšiu autorizovanú opravovňu výrobkov Ryobi. Na opravu je potrebné predložiť NEDEMONTOVANÝ výrobok spolu s faktúrou alebo pokladničným blokom. Táto záruka nevylučuje ďalšie vaše spotrebiteľské práva týkajúce sa výrobných chýb v súlade s platnými legislatívnymi predpismi. Vyššie uvedená záruka platí len v Spojenom kráľovstve, Európskej únii a Austrálii. Mimo týchto oblastí môže platiť iná záruka. Podrobnosti o záruke získate u svojho miestneho predajcu. 960643004-02.indd 243 12/13/03 2:31:14 PM

Prehlasujeme na svoju zodpovednosť, že výrobok, na ktorý sa vzťahuje toto prehlásenie, je v súlade s požiadavkami bezpečnosti a ochrany zdravia pri práci smernice pre strojové zariadenia (98/37/ES) a ďalších záväzných smerníc, ako napr. smernice 2004/108/ES o elektromagnetickej kompatibilite a smerníc 2000/14/ES (aproximácia práva členských štátov vzhľadom na emisiu hluku v prostredí pochádzajúcu zo zariadení používaných vo voľnom priestranstve) a 79/113/ES (aproximácia práva vzhľadom na stanovenie emisie hluku pochádzajúcej zo stavebných zariadení a vybavení). Mes deklaruojame, kad šis gaminys atitinka direktyvoje 2000/14/ EB nustatytus reikalavimus. Uvedené smernice EÚ vychádzajú z európskych a/alebo národných noriem a/alebo technických predpisov v oblasti bezpečnosti a ochrany zdravia pri práci: EN ISO 14982:1998, ISO 7916 & 7917, EN ISO 11806:1997, ISO 7918-1995, ISO 8380-1993, ISO 8893-1989, ISO 10884-1995, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 5631994, EN 27917-1991, ISO 7112-1982, ISO 7113-1991 Verifikavimo biuras TÜV Rheinland Product Safety GmbH įvertino šį gaminį kaip atitinkantį direktyvą 2000/14EB. Prehlasujeme, že tento výrobok je v súlade s požiadavkami smernice 2000/14/ES. Išmatuotas garso galingumo lygis [dB (A)]: Garantuojamas garso galingumo lygis [dB (A)]: Išleidimo data: RBC30SES RBC30SBS

10 / 2007 Techninė dokumentacija saugojama bendrovėje Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kongas. Atitikties deklaraciją paskelbė Homelite Far East Co., Ltd. 10/2007. Tento výrobok bol prehlásený za zhodný so smernicou 2000/14/ES na základe skúšok vykonaných certifikačnou firmou TÜV Rheinland Product Safety GmbH. Nameraná hladina akustického výkonu [dB (A)]: Zaručená úroveň akustického výkonu [dB (A)]: Dátum vydania: RBC30SES RBC30SBS

10 / 2007 Príslušná technická dokumentácia je uložená v spoločnosti Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong. Prehlásenie o zhode bolo vypracované v 10/2007 spoločnosťou Homelite Far East Co., Ltd. 960643004-02.indd 250 12/13/03 2:31:24 PM
