Marka	Panasonic
Model	SC-HTE200EG
Typ produktu	Soundbar z wbudowanym subwooferem
Wymiary (S × W × G)	600 mm × 63 mm × 365 mm
Waga	około 5,9 kg
Zasilanie	AC 220 V – 240 V, 50 Hz
Pobór mocy	54 W (praca); czuwanie: 0,4 W (bez czuwania sieciowego), 3,0 W (z czuwaniem sieciowym)
Całkowita moc RMS	200 W (przód: 50 W × 2, subwoofer: 100 W × 1)
Łączność	HDMI (ARC/wejście), optyczny, AUX (jack 3,5 mm), Bluetooth® 2.1+EDR, NFC
Obsługiwane formaty audio	Dolby Digital, DTS, PCM (2 kanały i wielokanałowy), analogowe
Funkcje dźwiękowe	Tryby dźwięku (Standard, Stadium, Muzyka, Kino, News, Stereo), regulowany subwoofer, czysty dialog, harmoniczne basy, AGC, tryb niskiego poziomu głośności
Inteligentne funkcje	VIERA Link (HDAVI Control 5), HDMI ARC, Bluetooth czuwanie, NFC One-Touch, automatyczne wyłączanie, ograniczenie głośności
Wyświetlacz	Wbudowany wyświetlacz z automatycznym przyciemnianiem
Pilot	Tak (z baterią guzikową CR2025)
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać alkoholu, rozcieńczalnika ani benzyny.
Bezpieczeństwo	Powierzchnia ze szkła hartowanego (uwaga na wstrząsy); nie narażać na wilgoć ani ogień; ostrożnie używać baterii guzikowej (ryzyko połknięcia)
Naprawialność	Nie otwierać ani nie naprawiać samodzielnie. Skontaktować się z wykwalifikowanym personelem. Możliwe przywrócenie ustawień fabrycznych (przytrzymaj [O/I] przez 4 s).
Dołączone akcesoria	Pilot z baterią, przewód zasilający
Temperatura pracy	0°C do 40°C
Wilgotność pracy	20% do 80% HR (bez kondensacji)

Często zadawane pytania - SC-HTE200EG PANASONIC

Jak podłączyć urządzenie przez Bluetooth do soundbara?

Naciśnij przycisk PAIRING na soundbarze lub pilocie, aby wybrać źródło Bluetooth. Następnie wybierz SC-HTE200 z listy urządzeń Bluetooth na swoim urządzeniu. Jeśli zostanie poproszone o hasło, wprowadź 0000.

Jak korzystać z połączenia NFC (One-Touch)?

Włącz funkcję NFC na swoim urządzeniu z Androidem (wersja 4.1 lub nowsza; w przypadku starszych wersji zainstaluj aplikację Panasonic Music Streaming). Zbliż urządzenie do strefy dotykowej NFC [Z] na soundbarze, aż usłyszysz sygnał dźwiękowy. Połączenie Bluetooth nawiąże się automatycznie.

Co zrobić, gdy dźwięk jest przerywany lub zacinany podczas korzystania z Bluetooth?

Oddal soundbar od innych urządzeń korzystających z pasma 2,4 GHz (routery, kuchenki mikrofalowe). W menu konfiguracji ustaw LINK MODE na MODE 1, aby zapewnić stabilność połączenia.

Jak włączyć lub wyłączyć automatyczne wyłączanie?

Naciskaj przycisk SETUP wielokrotnie, aż pojawi się AUTO POWER DOWN, następnie wybierz ON lub OFF za pomocą przycisków [▼]/[▲] i potwierdź [OK]. Domyślnie urządzenie wyłącza się po 20 minutach bezczynności.

Jak ustawić ograniczenie głośności?

W menu konfiguracji wybierz VOL LIMITATION i ustaw ON, aby ograniczyć głośność do 50 po włączeniu. Ta funkcja zapobiega zbyt wysokiej głośności przy starcie.

Jak korzystać z funkcji VIERA Link?

Upewnij się, że soundbar jest podłączony do telewizora za pomocą kabla HDMI zgodnego z ARC. Włącz VIERA LINK w menu konfiguracji (domyślnie ON). W telewizorze Panasonic wybierz soundbar jako głośnik w menu VIERA Link. Będziesz mógł sterować głośnością i włączaniem z pilota telewizora.

Jak czyścić soundbar?

Użyj miękkiej, suchej szmatki do wycierania powierzchni. Jeśli zabrudzenia są uporczywe, lekko zwilż szmatkę wodą, wytrzyj, a następnie osusz suchą szmatką. Nigdy nie używaj alkoholu, rozcieńczalnika ani benzyny. Do głośnika używaj niepylącej ściereczki.

Jak przywrócić ustawienia fabryczne soundbara?

Włącz soundbar, a następnie przytrzymaj przycisk [O/I] na urządzeniu głównym przez ponad 4 sekundy. Wyświetlacz pokaże RESET. Wyłącz i ponownie włącz urządzenie. Uwaga: kod pilota zostanie przywrócony do REMOTE 1.

Dlaczego nie ma dźwięku przez HDMI ARC?

Sprawdź, czy kabel HDMI jest podłączony do gniazda oznaczonego HDMI (ARC) w telewizorze. Upewnij się, że funkcja HDMI ARC jest włączona w ustawieniach telewizora. Na soundbarze sprawdź, czy źródło jest ustawione na TV. W razie potrzeby użyj dodatkowego kabla optycznego.

Jak wymienić baterię w pilocie?

Pilot używa baterii guzikowej litowej typu CR2025. Otwórz komorę, wyjmij zużytą baterię i włóż nową, zwracając uwagę na biegunowość (symbol (+) do góry). Trzymaj baterię poza zasięgiem dzieci.

INSTRUKCJA OBSŁUGI SC-HTE200EG PANASONIC

Dziękujemy za zakupienie tego produktu.

Przed przystąpieniem do eksploatacji opisywanego produktu należy dokładnie przeczytać niniejsze zalecenia i zachować instrukcję obsługi do wglądu.

Opisy w niniejszej instrukcji obsługi

• Odniesienia do stron są oznaczone jako “ ⇒ ○”。
• Etykiety na głównym urządzeniu i pilocie zdalnego sterowania są w niniejszej instrukcji obsługi oznaczone znakiem [O].
• Wygląd urządzenia może różnić się od przedstawionego na ilustracjach.
• W niniejszej instrukcji obsługa opisana została głównie w oparciu o korzystanie z pilota, ale można ją również prowadzić za pomocą przycisków dostępnych na obudowie urządzenia.

Informacja na temat utylizacji zużytych urządzeń i baterii

Obowiązujące wyłącznie w krajach Unii Europejskiej oraz w krajach z systemami recyklingu

Przedstawiony obok symbol, umieszczony na produktach, opakowaniach i/lub dołączonych dokumentach oznacza, że tak oznakowanych urządzeń elektrycznych i elektronicznych nie wolno, po zakończeniu eksploatacji, wyrzucać razem z odpadami z gospodarstw domowych.

Takie produkty i baterie należy oddać w odpowiednim punkcie zbiórki urządzeń elektrycznych i elektronicznych, zgodnie z obowiązującymi przepisami prawa.

Poprzez prawidłową utylizację tych wyrobów użytkownik pomaga w zachowaniu cennych zasobów i zapobiega ewentualnym negatywnym skutkom dla zdrowia ludzkiego i środowiska naturalnego.

Aby uzyskać informacje dotyczące odbioru i recyklingu urządzeń, należy skontaktować się z władzami lokalnymi.

Niezgodne z obowiązującymi przepisami pozbywanie się tego rodzaju odpadów zgodnie z obowiązującym prawem może podlegać karze.

Uwaga na temat symbolu baterii (oznaczenia literowe poniżej):

Ten symbol (CC) wskazuje, że produkt jest odpadem chemicznym. W takim przypadku podlega on wymaganiom stawianym przez Dyrektywę dotyczącą odpadów chemicznych.

C€ 0560

Deklaracja zgodności (DoC)

Niniejszym "Panasonic Corporation" deklaruje, że ten produkt jest zgodny z zasadniczymi wymaganiami oraz innymi właściwymi przepisami Dyrektywy 1999/5/EC.

Klienci mogą pobrać kopię Deklaracji zgodności (DoC) naszych produktów R&TTE (RTV) z naszego serwera DoC:

http://www.doc.panasonic.de

Kontakt z autoryzowanym przedstawicielstwem: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Niemcy

Ten produkt jest przeznaczony dla użytkowników indywidualnych (Kategoria 3).

Uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE

Urządzenie

• W celu ograniczenia ryzyka pożaru, porażenia prądem lub uszkodzenia urządzenia:
• Nie wolno wystawiać tego urządzenia na działanie deszczu, wilgoci, oblania lub opryskania wodą.
• Na urządzeniu nie wolno ustawiać przedmiotów zawierających ciecz, takich jak wazony. - Należy korzystać wyłącznie z zalecanych akcesoriów.
• Nie wolno zdejmować pokryw urządzenia.
• Nie należy samodzielnie naprawiać urządzenia. Naprawę należy powierzyć wykwalifikowanemu serwisowi.

Przewód zasilający AC

• W celu ograniczenia ryzyka pożaru, porażenia prądem lub uszkodzenia urządzenia:

— Należy upewnić się, że napięcie sieciowe odpowiada wartości umieszczonej na tabliczce znamionowej urządzenia. Należy dokładnie podłączyć wtyczkę przewodu zasilającego do gniazdka sieciowego. - Przewodu zasilającego nie wolno naciągać, zginać, ani stawiać na nim ciężkich przedmiotów. - Nie wolno obsługiwać wtyczki wilgotnymi rękoma. - Podczas odłączania zasilania należy trzymać za wtyczkę. - Nie wolno korzystać z uszkodzonej wtyczki lub gniazdka sieciowego.

• Wtyczka przewodu zasilającego jest elementem odcinającym zasilanie. Urządzenie należy zainstalować w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki od gniazdka sieciowego.

Bateria pastylkowa (litowa)

• Stwarza ryzyko pożaru, wybuchu i poparzenia. Nie wolno jej ponownie ładować, rozmontowywać, podgrzewać do temperatury powyżej 60 °C, ani dziurawić. Baterie pastylkowe należy przechowywać poza zasięgiem dzieci. Nigdy nie wolno wkładać baterii pastylkowej do ust. W przypadku połknięcia należy niezwłocznie skontaktować się z lekarzem.

UWAGA

Urządzenie

• Na urządzeniu nie wolno umieszczać źródeł otwartego ognia, takich jak zapalone świece.
• Urządzenie może odbierać zakłócenia powodowane korzystaniem z telefonów komórkowych. Jeżeli wystąpią takie zakłócenia, należy zwiększyć odległość między urządzeniem a telefonem komórkowym.
• To urządzenie jest przeznaczone do użytkowania w klimacie umiarkowanym.

Lokalizacja

• Urządzenie należy umieścić na równej powierzchni. W celu ograniczenia ryzyka pożaru, porażenia prądem lub uszkodzenia urządzenia:
• Nie należy instalować lub umieszczać tego urządzenia wewnątrz szafki, zagrodzonej szafki lub w innej zamkniętej przestrzeni. Należy upewnić się, że urządzenie jest dobrze wentylowane.
• Otworów wentylacyjnych urządzenia nie należy
• zasłaniać czasopismami, obrusami, zasłonami itp. obiektami.
• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, wysokiej wilgotności oraz nadmiernych wibracji.

Bateria pastylkowa (litowa)

• Istnieje ryzyko eksplozji, jeśli bateria zostanie wymieniona nieprawidłowo. Należy wymieniać wyłącznie na baterie typu zalecanego przez producenta.
• Należy pamiętać o zachowaniu właściwej polaryzacji.
• Niewłaściwe postępowanie z bateriami może spowodować wyciek elektrolitu i może wywołać pożar.

Baterie należy wyjąć, jeśli planowane jest dłuższe nieużywanie. Należy je przechowywać w chłodnym, ciemnym miejscu. Baterii nie wolno podgrzewać, ani wrzucać do ognia. Baterii nie wolno pozostawiać w samochodzie, wystawionych na bezpośrednie działanie promieni słonecznych, przy zamkniętych drzwiach i oknach pojazdu.

• W przypadku pozbywania się zużytych baterii należy skontaktować się z lokalnymi władzami lub sprzedawcą urządzenia w celu ustalenia właściwego sposobu ich utylizacji.

Spis treści

Uwagi dotyczące bezpieczeństwa 3

Przed Rozpoczęciem użytkowania

Dolaczone elementy 5

Komponenty systemu audio (SC-HTE200) 5

Akcesoria 5

Rozmieszczenie elementów 6

System audio (przód) 6

System audio (tył) 6

Pilot zdalnego sterowania 7

Informacje wstępne

Podłączenia 8

Podłączenie do telewizora 8

Podłączanie do urządzenia kompatybilnego z HDMI 9

Podłączanie innego urządzenia (AUX) 10

Podłączanie przewodu zasilającego AC 10

Lokalizacja 11

Ostrzeżenia dotyczące bezpieczeństwa 11

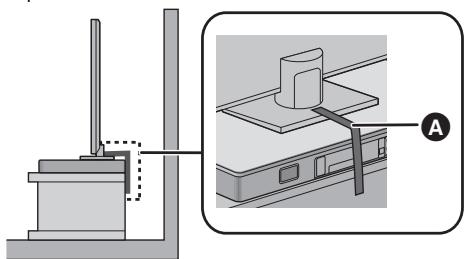

Zapobieganie przechylaniu 12

Podłączenia Bluetooth 13

Parowanie Bluetooth 13

Podłączanie sparowanego urządzenia Bluetooth 13

Połączenia dotykowe (połączenia przy NFL) 13

Kodowanie pilota zdalnego sterowania 14

Obsługa

Korzystanie z systemu audio 15

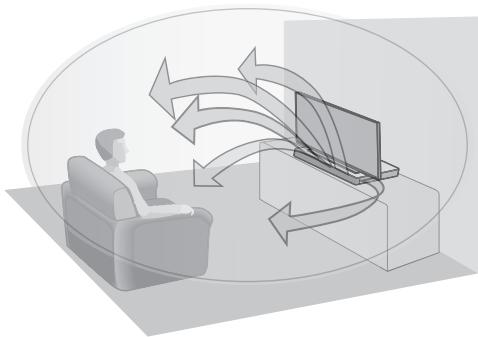

Dźwięk 3D 16

Menu dźwięku 16

Formaty dźwięku 17

Menu konfiguracji 18

Wspólna obsługa z telewizorem (VIERA Link "HDAVI ControlTM") 19

Informacje dodatkowe

Rozwiązywanie problemów 20

Informacja na temat Bluetooth 23

Konserwacja urządzenia 23

Licencja 23

Dane techniczne 24

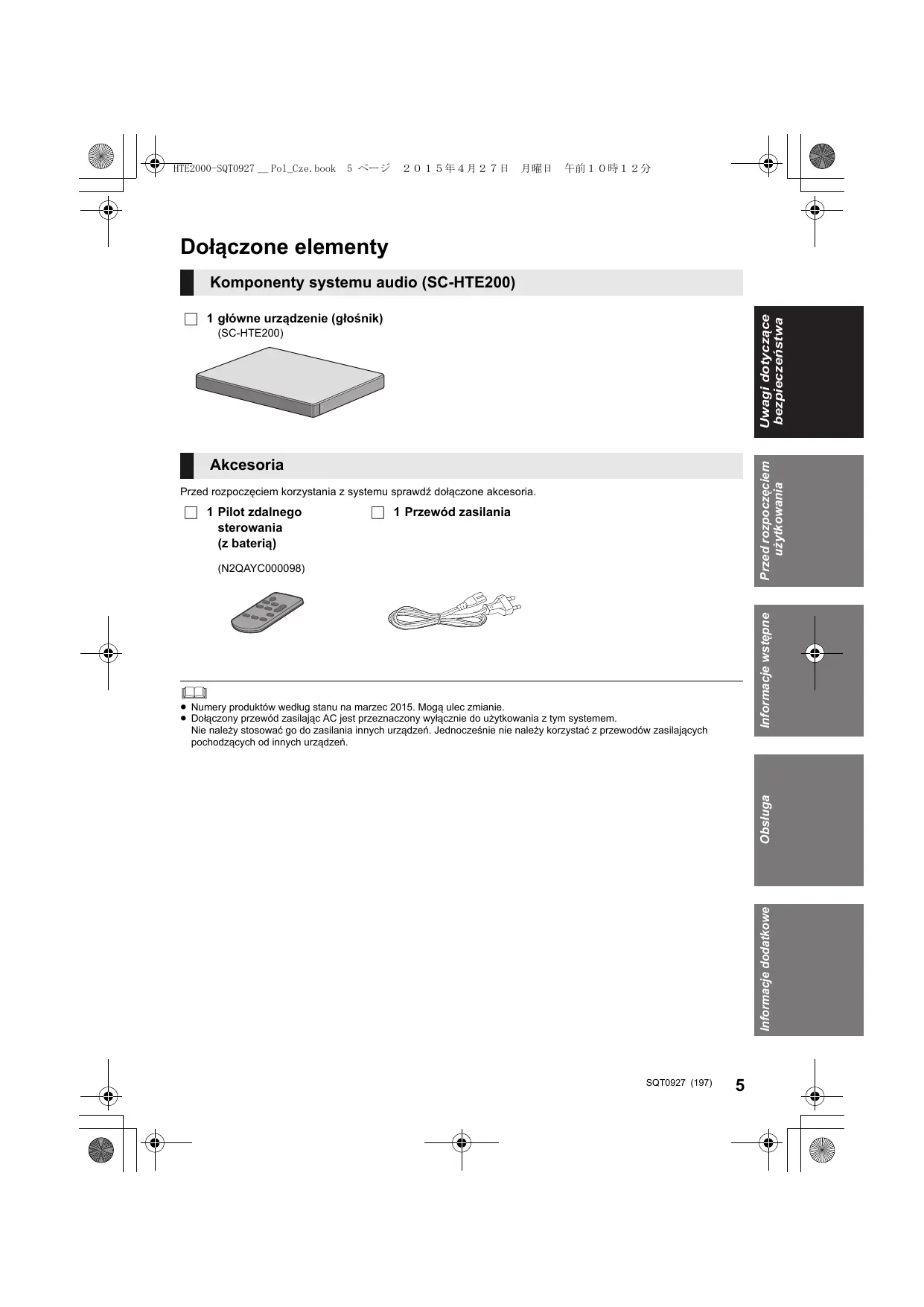

Dołączone elementy

Komponenty systemu audio (SC-HTE200)

1 główne urządzenie (głośnik) (SC-HTE200)

Akcesoria

Przed rozpoczęciem korzystania z systemu sprawdź dołączone akcesoria.

1 Pilot zdalnego sterowania (z baterią)

1 Przewód zasilania

(N2QAYC000098)

• Numery produktów według stanu na marzec 2015. Mogą ulec zmianie.
• Dołączony przewód zasilający AC jest przeznaczony wyłącznie do użytkowania z tym systemem. Nie należy stosować go do zasilania innych urządzeń. Jednocześnie nie należy korzystać z przewodów zasilających pochodzących od innych urządzeń.

Rozmieszczenie elementów

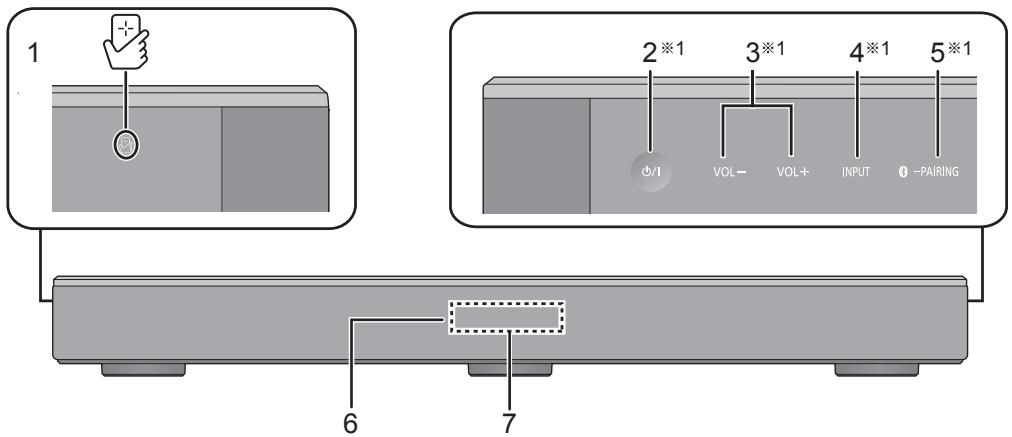

System audio (przód)

1 [P] Pole dotyku NFC (⇒ 13, 14) 2 [b/I] Włącznik zasilania (b/l)

Dotknij, aby włączyć lub wyłączyć urządzenie. W stanie oczekiwania urządzenie nadal stale pobiera niewielką ilość energii.

3 [VOL -] [VOL +] Regulacja głośności tego systemu (⇒ 15)

4 [INPUT] Wybór źródła sygnału (⇒ 15) 5 [PAIRING]

• Wybór urządzenia Bluetooth® jako źródła (⇒ 15)
• Parowanie Bluetooth® (⇒ 13)
• Odłączanie urządzenia Bluetooth® (⇒ 13)

6 Czujnik sygnału zdalnego sterowania (⇒ 7) 7 Wyświetlacz

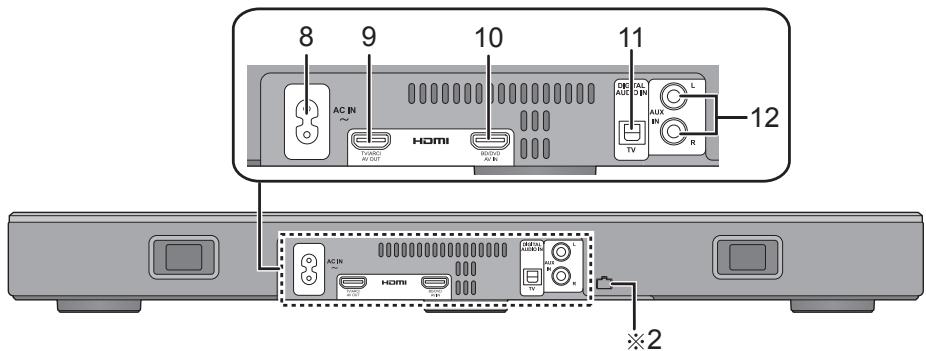

System audio (tył)

8 Złącze AC IN (⇒ 10) 9 Złącze HDMI AV OUT (TV (ARC)) (kompatybilne z ARC) (⇒ 8, 9) 10 Złącze HDMI AV IN (BD/DVD) (⇒ 9)

11 OPTICAL DIGITAL AUDIO IN złącze (TV) (⇒ 9) 12 Złącze AUX IN (⇒ 10)

※1 Przełączniki reagują na dotyk. Dotknięciu przycisku towarzyszy sygnał dźwiękowy. Sygnał dźwiękowy można wyłączyć. (⇒ 18) ※2 Gniazdo USB (tylko do obsługi)

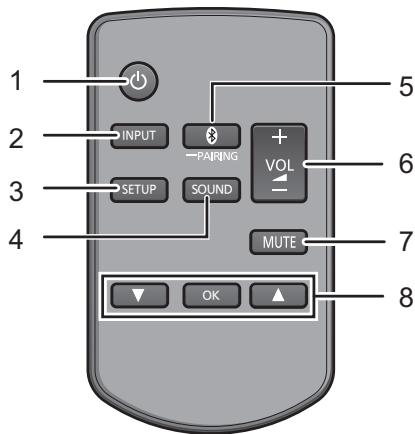

Pilot zdalnego sterowania

1 [G] Włączanie i wyłączanie urządzenia głównego (⇒ 15) 2 [INPUT] Wybór źródła sygnału wejściowego (⇒ 15) 3 [SETUP] Wybór menu Ustawienia (⇒ 18) 4 [SOUND] Wybór menu Dźwięk (⇒ 16, 17) 5 [PAIRING]

• Wybór urządzenia Bluetooth® (⇒ 15)
• Parowanie Bluetooth® (⇒ 13)
• Odłączanie urządzenia Bluetooth® (⇒ 13)

6 [−VOL +] Regulacja głośności zestawu (⇒ 15) 7 [MUTE] Wyciszanie dźwięku (⇒ 15) 8 [▼][OK][▲] Wybór i potwierdzenie wyboru opcji

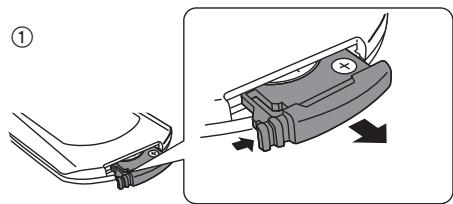

■ Przed pierwszym użyciem

Usuń podkładkę izolacyjną A.

• Po zdjęciu folii zabezpieczającej należy ją usunąć zgodnie z odpowiednią kategorią odpadów.

Sposób wymiany baterii pastylkowej Typ baterii: CR2025 (litowa)

Baterię pastylkową należy wkładać symbolem (+) skierowanym do góry.

Informacja na temat czujnika odbiornika zdalnego sterowania

Czujnik odbiornika zdalnego sterowania jest umieszczony na obudowie głównej urządzenia.

Z pilota należy korzystać w zakresie obszaru obsługi. Odległość: do 7 m bezpośrednio na wprost urządzenia

Kąt: około 30° w lewo i w prawo

Czujnik sygnału zdalnego sterowania

Podłączenia

• Przed podłączeniem wyłącz wszystkie komponenty i zapoznaj się z odpowiednimi instrukcjami obsługi. Nie podłączaj przewodu zasilającego do czasu wykonania wszelkich innych podłączeń.

HDMI (Interfejs multimediów wysokiej rozdzielczości)

• Podłączenia HDMI obsługują funkcję VIERA Link "HDAVI Control" (⇔ 19), przydatną w przypadku korzystania z kompatybilnego telewizora Panasonic.
• Należy korzystać z kompatybilnych z ARC kabli HDMI o dużej prędkości transmisji. Nie wolno korzystać z kabli niezgodnych ze standardem HDMI. Zalecamy korzystanie z kabli HDMI Panasonic.

■ Przekazywanie sygnału przez HDMI w trybie oczekiwania

Nawet jeżeli urządzenie główne pracuje w trybie gotowości, sygnał audio i/lub wideo z urządzenia podłączonego do złącza HDMI AV IN będzie przesyłany do telewizora podłączonego do złącza HDMI AV OUT (dźwięk nie będzie odtwarzany przez zestaw).

Kompatybilność z 3D

Urządzenie jest kompatybilne z telewizorami FULL HD 3D i odtwarzaczami płyt Blu-ray.

• Główne urządzenie może przekazywać sygnał wideo 3D z kompatybilnego z 3D odtwarzacza płyt Blu-ray do telewizora FULL HD 3D.

Kompatybilność z formatem 4K/60p

Urządzenie jest kompatybilne z telewizorami oraz odtwarzaczami płyt Blu-ray Ultra HD 4K.

Ten system może przekazywać sygnał 4K z urządzenia kompatybilnego z formatem 4K do telewizora Ultra HD 4K. - Do podłączania do urządzeń kompatybilnych z formatem 4K oraz telewizorów Ultra HD 4K należy używać kabli HDMI o dużej prędkości transmisji, obsługujących przepustowość 18 Gbps.

Podłączenia do telewizora

1 Sprawdź, czy wejście HDMI w telewizorze jest oznaczone "HDMI (ARC)".

Podłączenia różnią się w zależności od opisu gniazda HDMI w telewizorze.

Gniazdo oznaczone "HDMI (ARC)":

Podłączenia A

Gniazdo bez oznaczenia "HDMI (ARC)":

Podłączenie B

Czym jest ARC?

ARC jest skrótem od Audio Return Channel (zwrotny kanał audio), znanym również jako HDMI ARC. Nazwa ta odnosi się do jednej z funkcji interfejsu HDMI. Po podłączeniu głównego urządzenia do gniazda HDMI w telewizorze, oznaczonego jako "HDMI (ARC)", zbędny staje się optyczny kabel audio. Jest on zazwyczaj wymagany do przesyłania cyfrowego dźwięku z telewizora. W takim układzie obraz telewizyjny oraz dźwięk mogą być przesyłane pojedynczym kablem HDMI.

2 Wykonaj podłączenia.

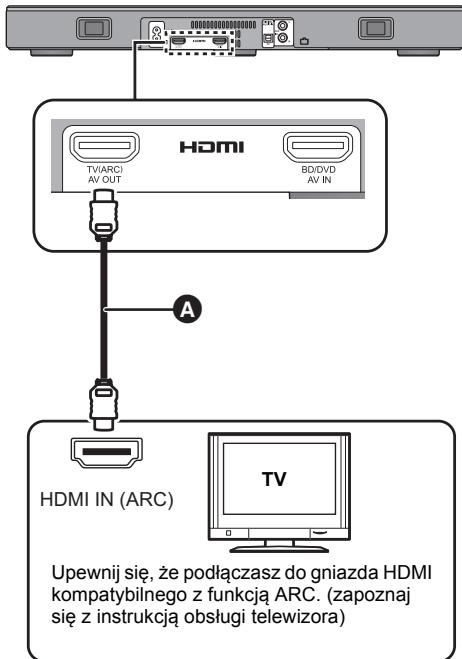

A Gniazdo oznaczone "HDMI (ARC)"

A Kabel HDMI

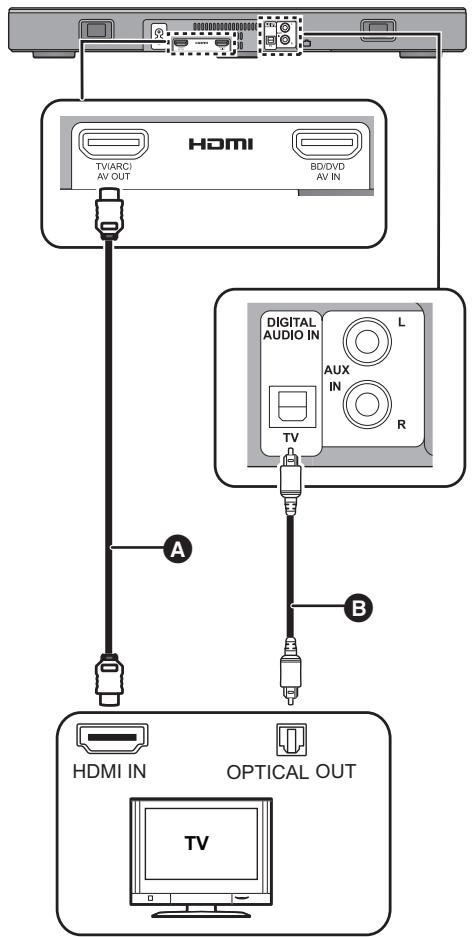

B Gniazdo bez oznaczenia "HDMI (ARC)"

A Kabel HDMI

Optyczny cyfrowy kabel audio

• Korzystając z optycznego, cyfrowego kabla audio, umieść prawidłowo końcówkę w gnieździe.

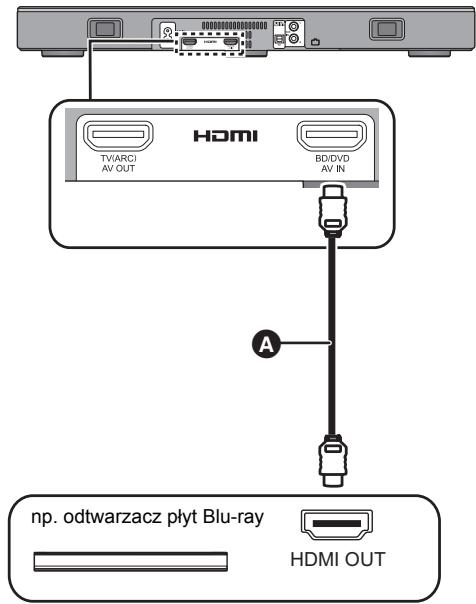

Podłączanie do urządzenia kompatybilnego z HDMI

Do niniejszego systemu audio można skierować sygnał dźwiękowy z podłączonego odtwarzacza Blu-ray, odtwarzacza DVD, tunera satelitarnego itp.

Przygotowanie

• Podłącz główne urządzenia do telewizora. (⇒ 8)

A Kabel HDMI

• Informacje na temat ustawień niezbędnych do odtwarzania sygnałów obrazu i dźwięku w podłączonym urządzeniu kompatybilnym z HDMI znajdują się w instrukcji obsługi tego urządzenia.
• Do podłączania do urządzeń kompatybilnych z formatem 4K oraz telewizorów Ultra HD 4K należy używać kabli HDMI o dużej szybkości transmisji, obsługujących przepustowość 18 Gbps.

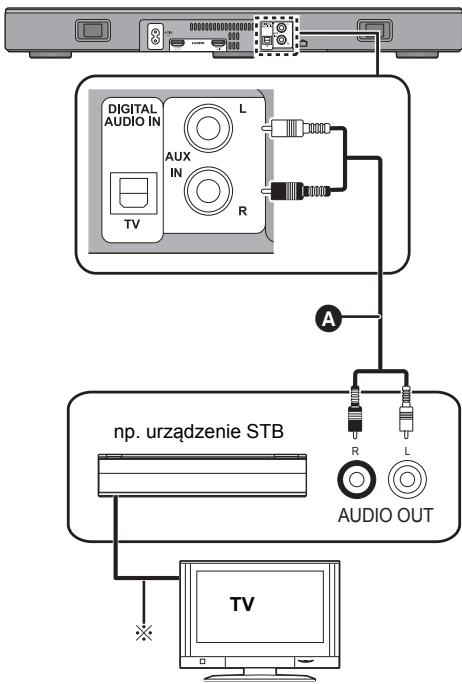

Podłączanie innego urządzenia (AUX)

Podłącz urządzenie takie jak nagrywarka Blu-ray, nagrywarka DVD, konsola do gier czy dekoder video.

A Kabel audio

Optymalne połączenia zostały opisane w instrukcjach obsługi odpowiednich urządzeń.

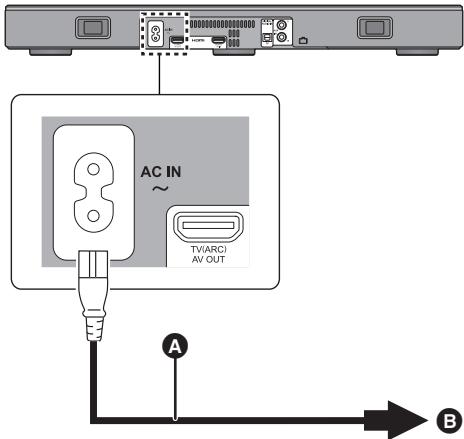

Podłączanie przewodu zasilającego AC

• Podłączenia należy wykonać dopiero po wykonaniu wszystkich pozostałych podłączeń.

A Przewód zasilania (w zestawie) Do domowego gniazdka sieciowego

• Niniejszy system audio pobiera niewielką ilość prądu z sieci zasilającej (24), nawet w czasie, gdy jest wyłączony. Jeśli chcesz skutecznie oszczędzać energię i planujesz, że przez dłuższy czas nie będziesz korzystać z tego urządzenia, odłącz je od gniazdka sieciowego.

Energooszczędność

Urządzenie zostało zaprojektowane w sposób zapewniający energooszczędność.

Główne urządzenia automatycznie przełączą się w tryb oczekiwania, jeśli w ciągu ok. 20 min nie otrzymają żadnego sygnału wejściowego, ani nie zostanie wykonana żadna operacja. Informacja na temat możliwości wyłączenia tej funkcji znajduje się na str. 18 w punkcie "AUTO POWER DOWN".

Ostrożnie

• Ustawiając telewizor na urządzeniu należy upewnić się, że znajduje się on w pozycji pionowej i nie jest przechylony. Ponadto, nie należy umieszczać ciężkich przedmiotów na urządzeniu ani próbować na nie wchodzić. Szczególną ostrożność należy zachować, gdy w pobliżu urządzenia znajdują się dzieci. Niebezpieczeństwo wywrócenia, uszkodzenia oraz pokaleczenia.

• Przesuwanie telewizora po powierzchni urządzenia może powodować porysowanie powierzchni urządzenia. Aby przemieścić telewizor, należy go unieść.
• Powierzchnia urządzenia wykonana jest z hartowanego szkła. Nieprawidłowe użytkowanie urządzenia może prowadzić do stłuczenia szkła, skutkującego obrażeniami.
• Należy uważać, aby nie porysować szklanej powierzchni urządzenia ostrymi przedmiotami.
• Należy uważać, aby nie uderzyć w szklaną powierzchnię urządzenia, nie poddawać jej wstrząsom ani nie upuszczać na nią żadnych przedmiotów.
• Długotrwałe użytkowanie w sposób powodujący zarysowania powierzchni urządzenia może doprowadzić do pogłębienia rys, osłabienia i w konsekwencji pęknięcia szkła.
• W bardzo rzadkich przypadkach może dojść do samoistnego pęknięcia górnej powierzchni szklanej urządzenia. W takiej sytuacji nie należy dotykać szkła gołymi rękami, ponieważ mogłoby to skutkować pokaleczeniem.
• Należy zachować szczególną ostrożność podczas unoszenia telewizora. W przypadku przyklejenia się górnej płyty urządzenia do podstawy telewizora, produkt może zostać uniesiony wraz z telewizorem.

Ostrzeżenia dotyczące bezpieczeństwa

Jeżeli ciężar telewizora nie przekracza 50 kg, a rozmiar jego podstawy mieści się w granicach 590 mm (szerokość) na 355 mm (głębokość), telewizor można postawić na urządzeniu głównym.

• Nie stawiać telewizora na urządzeniu, jeśli jego podstawa wystaje poza urządzenie główne. Niebezpieczeństwo wywrócenia, uszkodzenia oraz pokaleczenia.

W przeciwnym wypadku należy umieścić urządzenie wewnątrz szafki.

• Po umieszczeniu urządzenia wewnątrz szafki, przykładanie urządzeń Bluetooth® do obszaru dotykowego NFC może być utrudnione.

• Nie należy umieszczać urządzenia w metalowej szafie.
• W przypadku korzystania z innych urządzeń pracujących w paśmie 2,4 GHz (router bezprzewodowy, kuchenka mikrofalowa, telefon bezprzewodowy itp.) mogą występować zakłócenia powodujące problemy z komunikacją Bluetooth® (zniekształcenia dźwięku, przerwy, szum itp.). W takim przypadku należy oddzielić urządzenie główne od źródeł zakłóceń.
• Nie umieszczać w pobliżu urządzenia przedmiotów namagnesowanych. Karty magnetyczne, zegarki itd. mogą ulec uszkodzeniu w przypadku umieszczenia zbyt blisko urządzenia.

Zapobieganie przechylaniu

Telewizor może przechylić się i przewrócić wskutek np. wstrząsów tektonicznych. Dla własnego bezpieczeństwa należy podjąć odpowiednie środki zapobiegawcze.

• Informacje przedstawione w tym rozdziale mają na celu ograniczenie konsekwencji przewrócenia lub upadku telewizora wskutek wstrząsów tektonicznych, ale nie mogą zagwarantować skutecznego zapobiegania konsekwencjom takich zdarzeń w przypadku wystąpienia wstrząsów lub podobnych zjawisk.
• W przypadku umieszczania urządzenia pod telewizorem należy podjąć działania zapobiegające przewróceniu telewizora, opisane w instrukcji obsługi telewizora. W sytuacji, gdy telewizor jest połączony z szafką pod TV za pomocą paska mocującego, należy zamocować pasek w taki sposób, aby urządzenie znajdowało się pomiędzy telewizorem a szafką pod TV.
• Aby zapobiec przechyleniu i przewróceniu się telewizora, należy zastosować mocowania dołączone w komplecie do telewizora. Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi telewizora.
• Należy pamiętać o tym, aby nie mocować urządzenia do telewizora.

np. A Pasek mocujący

Podłączenia Bluetooth®

Dzięki wykorzystaniu interfejsu Bluetooth® można za pośrednictwem systemu audio bezprzewodowo słuchać muzyki z urządzenia audio Bluetooth®.

• Dodatkowe informacje na temat sposobu podłączania urządzenia Bluetooth® znajdują się w instrukcji obsługi.

Przygotowanie

• Włącz funkcję Bluetooth® w urządzeniu i umieść je w pobliżu systemu audio.

Parowanie Bluetooth®

1 Naciśnij [® -PAIRING], aby wybrać "BLUETOOTH".

• Jeżeli wyświetlany jest komunikat "PAIRING", przejdź do kroku 3.

2 Naciśnij i przytrzymaj [3 -PAIRING], aż na wyświetlaczu pojawi się komunikat "PAIRING".

3 Wybierz "SC-HTE200" z menu Bluetooth® podłączanego urządzenia.

• Adres MAC urządzenia (np. 6C:5A:B5:B3:1D:0F) wyświetlony zostanie zanim pojawi się nazwa urządzenia.
• Wpisz "0000", jeżeli urządzenie Bluetooth® zażąda wprowadzenia hasła.
• Po podłączeniu urządzenia Bluetooth®, jego nazwa będzie przez kilka sekund widoczna na wyświetlaczu systemu audio.

• W systemie audio można zarejestrować do 8 urządzeń Bluetooth®. Jeżeli sparowane zostanie 9 urządzenie, wówczas zastąpione nim zostanie urządzenie, które nie było używane najdłużej.

Podłączanie sparowanego urządzenia Bluetooth®

1 Naciśnij [S -PAIRING], aby wybrać tryb Bluetooth®.

2 Po sprawdzeniu, że na ekranie wyświetla się "BLUETOOTH READY", wybierz "SC-HTE200" z menu Bluetooth® urządzenia Bluetooth®.

Odłączanie urządzenia Bluetooth

Naciśnij i przytrzymaj [ -PAIRING], aż do wyświetlenia komunikatu "BLUETOOTH READY".

• Jeżeli wybrano "BLUETOOTH" jako źródło, zestaw automatycznie spróbuje się połączyć z ostatnim podłączonym Bluetooth® urządzeniem. W przypadku niepowodzenia należy spróbować nawiązać połączenie ponownie.
• System może być połączony z jednym urządzeniem na raz.
• Aby zmienić jakość dźwięku, patrz "LINK MODE". (⇒ 18)

Połączenia dotykowe (połączenia przy użyciu NFC)

Dla urządzeń Bluetooth® kompatybilnych z NFC (tylko urządzenia Android™)

Poprzez samo dotknięcie zgodnym z NFC (Near Field Communication) urządzeniem Bluetooth® na urządzeniu głównym można przeprowadzić wszystkie czynności przygotowawcze – od rejestracji urządzenia Bluetooth®, aż po ustanowienie połączenia.

Przygotowanie

• Włącz funkcję NFC w urządzeniu.
• Urządzenia z systemem Android w wersji niższej niż 4.1 wymagają zainstalowania aplikacji "Panasonic Music Streaming" (bezpłatnej).

1 W celu wyszukania wpisz "Panasonic Music Streaming" w oknie wyszukiwania Google Play™, a następnie wybierz "Panasonic Music Streaming". 2 Uruchom aplikację "Panasonic Music Streaming" w urządzeniu.

• Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie urządzenia. - Zawsze korzystaj z najaktualniejszej wersji aplikacji.

1 Naciśnij [S -PAIRING], aby wybrać "BLUETOOTH".

2 Dotknij i przytrzymaj urządzenie na obszarze NFC głównego urządzenia [3] (⇒ 6).

Nie poruszaj urządzeniem Bluetooth® do chwili, aż wygeneruje ono sygnał, wyświetli komunikat lub zareaguje w inny, odpowiedni sposób. Po uzyskaniu reakcji ze strony urządzenia Bluetooth® odsuń je od głównego urządzenia systemu audio.

• Po zakończeniu rejestracji i podłączania urządzenia Bluetooth® jego nazwa przez kilka sekund będzie wyświetlana na głównym urządzeniu.
• W różnych urządzeniach obszar kontaktu NFC znajduje się w różnych miejscach. Jeśli nie udaje się nawiązać połączenia pomimo fizycznego kontaktu urządzenia Bluetooth® z obszarem kontaktu NFC urządzenia głównego, należy zmienić pozycję podłączanego urządzenia. Pomocne może być ponowne pobranie i uruchomienie dedykowanej aplikacji "Panasonic Music Streaming".

3 Uruchom odtwarzanie w urządzeniu Bluetooth®.

• Połączenie Bluetooth®... można uaktualnić, dotykając innym urządzeniem NFC do głównego urządzenia. Urządzenie podłączone poprzednio zostanie automatycznie rozłączone. W zależności od typu podłączonego urządzenia NFC odtwarzanie może rozpocząć się automatycznie, od razu po uzyskaniu połączenia. W zależności od typu używanego urządzenia NFC funkcja podłączania jednym dotknięciem może nie działać prawidłowo.

Kodowanie pilota zdalnego sterowania

Jeżeli inne urządzenia Panasonic reagują na sygnały z pilota od tego systemu audio, należy zmienić kod kontrolny zdalnego sterowania w systemie audio oraz w pilocie.

Przygotowanie

• Wyłącz wszystkie inne urządzenia Panasonic.
• Włącz urządzenia.
• Nakieruj pilot na czujnik zdalnego sterowania urządzenia.

Aby ustawić kod "REMOTE 2"

Naciskając i przytrzymując przycisk [MUTE], należy nacisnąć przycisk [OK] i przytrzymać go przez co najmniej 4 sekundy.

Na wyświetlaczu pojawi się komunikat "REMOTE 2".

Aby ustawić kod "REMOTE 1"

Naciskając i przytrzymując przycisk [MUTE], należy nacisnąć przycisk [▼] i przytrzymać go przez co najmniej 4 sekundy.

Na wyświetlaczu pojawi się komunikat "REMOTE 1".

Korzystanie z systemu audio

Przygotowanie

• Włącz telewizor i/lub podłączone urządzenia.

1 Naciśnij [b], aby włączyć główne urządzenia.

2 Wybierz źródło sygnału.

Nacijsnij	Aby wybrać
[INPUT]	Kañde naciść przyczysiku [INPUT] powoduje zmień茲rá干线 w następujażej kolejnosci. "TV"→"BD/DVD"→"AUX" ↑- "BLUETOOTH"← • Przelączajć茲rá干线 na "BLUETOOTH", a nastepnia na "TV", po przy.§ćzeniu na "BLUETOOTH", odkzechaj chwile i nacijsnij [INPUT].
[® -PAIRING]	Wybor urzadzenia Bluetooth® jako茲rá干线. (⇒ 13, 14)

• Tego pilota nie można używać do sterowania podłączonymi urządzeniami.

Po wybraniu "BD/DVD"

Zmień źródło w telewizorze na to, do którego podłączone jest urządzenie główne, po czym rozpocznij odtwarzanie na urządzeniu podłączonym do urządzenia głównego.

Po wybraniu "AUX"

Rozpocznij odtwarzanie na urządzeniu podłączonym do wejścia audio urządzenia głównego. (⇔ 10 Podłączanie innego urządzenia (AUX)

Po wybraniu "BLUETOOTH"

Rozpocznij odtwarzanie na urządzeniu Bluetooth® podłączonym do urządzenia głównego.

Regulacja głośności systemu audio

• Przy wyciszonym dźwięku na wyświetlaczu widoczny jest komunikat "MUTE".
• Aby anulować wyciszenie, naciśnij ponownie ten przycisk lub przycisk regulacji głośności.
• Wyciszenie zostanie anulowane po wyłączeniu głównego urządzenia.

Jeżeli system audio działa w sposób nietypowy lub dźwięk jest niewłaściwy, w rozwiązaniu problemu może pomóc przywrócenie ustawień fabrycznych. (⇒ 20)

• Jeżeli dźwięk odtwarzany jest jednocześnie przy głośnikach telewizora, należy wyciszyć go, ustawiając minimalny poziom głośności dźwięku w telewizorze.
• Może występować różnica w poziomie maksymalnej głośności telewizora i urządzenia.
• W przypadku korzystania ze sprzętu podłączonego do złącza HDMI AV IN, aby podłączyć sygnał audio/wideo do telewizora, należy przełączyć wejście na tunerze telewizora. Jeśli funkcja VIERA Link (HDMI) (⇒ 19) nie jest włączona, należy ręcznie włączyć wejście tego urządzenia na telewizorze.

Dźwięk 3D

Ten system audio zapewnia wrażenie, że dźwięk i obraz stanowią jedność.

• Informacje na temat zmiany stosowanego efektu znajdują się w punkcie "Menu dźwięku". (→ po prawej) Przykład: trójwymiarowe pole dźwięku

Dzwiek 3D
Dolby®Virtual Speaker	Pozwala odtrwarzać dzwiek z efektem przystrzennym zblżonym do 5.1-kanalówego.
Efekt dzwieku 3D	Oprócz efektu Dolby Virtual Speaker,irma Panasonic diołaja wlasna technologie kontroli pola akustycznego, aby Rozszerzyść je we wzystickich kierunkach. Uzyszkany dzwiek charaktryzureje są glębia i mocą bardziej odpowiadajycymi obrazom 3D.
Tryb wyraźnych dialogów	Komentarze sportowe i dialogi w serialach telewizyńych slychać tak, jak gdyby dzwiek wychodzil z televizora, co zapewnia wrażenie"Justnosci dzwiek'u obrazu. Ponadto dialogi zestajamy wzmocnione na tle innych dzwieków podcas z odtrwarzia z normalnym poziomem glówność oraz w razie wyciszenia podcas oglądania telewizji w nocy.

• Efekt Dolby Virtual Speaker jest stale włączony z wyjątkiem trybu STEREO.
• Aby wyłączyć funkcję Dolby Virtual Speaker oraz efekt 3D surround, należy wybrać "STEREO" jako tryb dźwięku. (→ po prawej)
• Włączenie trybu 3D surround i trybu wyraźnych dialogów opisane jest w punkcie "3D CLR DIALOG". (⇒ 17)
• Istnieje również możliwość regulacji poziomu efektu wyraźnych dialogów. (⇒ po prawej)

Menu dźwięku

1 Aby wybrać efekt dźwięku, naciskaj przycisk [SOUND]. 2 Naciskając [▼] [▲] wybierz ustawienie, a następnie naciśnij [OK].

SOUND MODE	Wybierz tryb dzwieku tak, aby pasowej do programu telewizyjniego lub podstawzonego spreȩtu.STANDARD: Wybranie tej opcjiazapewnia dzwiek sąpiej dopasowany do dramatów i seriali komediowych.STADIUM: Opcja, która zapewnia realizyszncy dzwiek dla programów sportowychemitowanyach na zwywo.MUSIC: Poprawia dzwiekinstrumentów muzycznych i piosenek.CINEMA: Pozwala uzyskaćtrójwymiarowy dzwiek kinowy.NEWS: Poprawia glosyprezenterów widomosciijklomitatorów sportowych.STEREO: Umożliwa odwarzanie dowolnégo zródla dzwieku wstereo.
SUBWOOFER	Daje möglichość regulacji natęzenia basów. System ten automatycznie wybieraoptymalne ustawuminiuma dla danego rodzaju zródla odwarzania.LEVEL 1LEVEL 2: Ustawuminium domyjslédla 2 kanal outweigho zródla audio LEVEL 3: Ustawuminium domyjslédla widokanal outweigho zródla audiOLEVEL 4Wgowadzone ustawuminium jest zapamietywane i uzywanepodczas odwarzania tegosamego zródla sygnalu.
DIALOG	Regulacja poziomu wyrażnychdialogówLEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG" nie pojawia są ekranie, gdy "3D CLR Dialog" jest ustawione na "OFF".
H.BASS	Wybranie opcjipoprawia efekt niskich tonów harmonicznych. ON OFF
3D CLR DIALOG	Funkcja 3D Clear Mode Dialog tworzy pole dzwiekuowe podobne do dzwieku wychodzacego z televizora i sprawia, ze dialogi staja sie wyrażniesje. ON: Wączone fungkcje 3D Surround, Clear Mode Dialog i efekt Dolby Virtual Speaker OFF: Wączony efekt Dolby Virtual Speaker Ustawierenie "ON" jest przywracane po kaźdym wȩczeniu urzadzenia glówno.
DUAL AUDIO	Wybranie opcji ustawia preferowany tryb kanalu audio, gdy system odbiera dwa tryby audio. M1: Głowny M2: Poboczny M1 + M2: Głowny + Poboczny Efekt besteht dzstawymi tylko, jeźeli wyjjść dzwieku na podlaczonym televizorze lub odtwarzaczu jest ustawione na "Bitstream", a "Dolby Dual Mono" jest dostepné w zródle dzwieku.
AGC	Automatyczna kontrola przyrostu dzwieku zapobiega gwaltownemu wzrostowy natęzenia dzwieku poprzej automatyczna redukcje poziomu dzwieku, gdy sygnaj wejsciowy jest zbyt silny. Funkcja ta jest uzyteczna w przypadku programów telewizynych nadawanych z rożnym poziomem dzwieku. ON OFF Ješli dzwiek staje są nienaturalny,NSEwy wybrać "OFF".
LOW VOL MODE	Poprawia slyszalność dialogów w warunkach niskiego poziomu glównoSci. ON OFF Wyjbierz "OFF",aby anulować ten efekt,jejsi dialog nie brzmi naturalnie w warunkach niskiego poziomu glównoSci.

• Ustawienia domyślne zostały podkreślone. Zmienione ustawienia są podtrzymywane do czasu ponownej zmiany, o ile nie zostało zaznaczone, że jest inaczej.

Formaty dźwięku

Można sprawdzić format aktualnie odtwarzanego dźwięku.

Naciśnij przycisk [SOUND].

DOLBY DIGITAL	Dolby Digital jest zródeklem dzwieku.
DTS	DTS® jest zródeklem dzwieku.
PCM MULTI	Liniowa modulacja impulsowo-kodowa jest zródeklem dzwieku.
PCM	2-kanałowama modulacja impulsowo-kodowa jest zródeklem dzwieku.
ANALOG	Analogowe zródeklem dzwieku.

• Format dźwięku jest wyświetlany przez ok. 2 s.
• Format dźwięku nie jest wyświetlany, jeśli wejście dla tego urządzenia jest ustawione na Bluetooth®.

Menu konfiguracji

1 Naciskaj przycisk [SETUP], aby wybrać odpowiedni element menu. 2 Naciskając [▼] [▲], wybierz ustawienie, a następnie naciśnij [OK].

DIMMER	Wygasza ekran po 5 sekundach braku aktywnosci. ON OFF
BEEP	Sygnat przywickowy jest emitowany po nacimiento przyciscu na urzadzeniu glównym oraz w sytuacchi, gódy urzadzenia jest wączane lub wączane. • Działa to fourthly po wyciszeniu. ON OFF
AUTO POWER DOWN	Urzadzenia glówne zostaje wymiączone automatycznie, gódy do urzadzenia nie jest przyszylany sygnat audio i nie jest ono uzywane przyez ok. 20 minut. ON OFF • Po wybraniuideo goeto ustawienia na wyȩwiety placzu pojawia są komunikat "P.OFF 1" informujacja,ź urzadzenia glówne wymiączy są za okolo 1 minute.
VOL LIMITATION	Wybranie opcjustawia limit glówność na 50 po wymiąceniu urzadzenia glównego,@mimoź przy晗owej glówność byla ustawiona na sąCEj Niż 50. ON OFF
BLUETOOTH STANDBY	Ta funkacja pozwala podlacZYć sparowane urzadzenia Bluetooth®, gódy urzadzenia glówne znajduje są w trybie gotowosci. ON QEEF Urzadzenia glówne wymiąca są automatycznie,nejeli podlaczasz sparowane urzadzenia Bluetooth®. • Gdy ta funkacja jest ustawiona na "ON", zȩzymiec energii wtrybie gotowosci wrozność.

LINK MODE	Zmiana trybu transmisji pozwala ustawić priorytet jakosci transmisji lub jakosci dźwiȩku. Naleźyp upewnić są, są urzadzenia Bluetooth® nie zostalo podłaczone (na wyświetlaczu pojawia są komunikat "BLUETOOTH READY"). MODE 1: Nacisk na jakość polączenia. MODE 2: Nacisk na jakości dźwiȩku.
VIERA LINK	Wȩcz fungcję VIERA Link. ON OFF Wybierz "OFF", gdy urzadzenia HDAVI Control nie pracuje prawidłow zo tym systemem. ARC zostanie wymiączone. Podȩcz optyczny babel cyfrowy audio. Wȩcz wszystkie podłaczone urzadzenia, a naktnie wȩcz je ponownie pozmianiekiego ustawuminiuma.

• Ustawienia domyślne zostały podkreślone. Zmienione ustawienia są podtrzymywane do czasu ponownej zmiany, o ile nie zostało zaznaczone, że jest inaczej.

Wspólna obsługa z telewizorem (VIERA Link "HDAVI ControlTM")

Czym jest VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" to wygodna funkcja umożliwiająca wspólną obsługę tego systemu audio oraz telewizora Panasonic (VIERA) za pośrednictwem sterowania "HDAVI Control". Z funkcji tej można korzystać po podłączeniu urządzenia za pośrednictwem kabla HDMI. Szczegółowe informacje znajdują się w instrukcji obsługi podłączonego sprzętu.

Przygotowanie

① Sprawdź, czy podłączenie HDMI zostało wykonane. (⇒ 8,9) ② Włącz obsługę "HDAVI Control" w podłączonym urządzeniu (np. telewizorze). ③ W celu zapewnienia optymalnej obsługi "HDAVI Control" zmień następujące ustawienia w podłączonym telewizorze*1.

• Wybierz domyślne ustawienia głośników dla tego systemu.*2
• Wybierz ustawienia konfiguracji głośności dla tego systemu.

④ Włącz wszystkie urządzenia kompatybilne z "HDAVI Control" i wybierz wejście telewizyjne dla tego systemu, tak aby funkcja "HDAVI Control" działała prawidłowo. ⑤ Jeśli urządzenie jest podłączone do złącza HDMI AV IN, uruchom odtwarzanie, aby sprawdzić, czy obraz jest wyświetlany poprawnie na ekranie telewizora.

W przypadku zmiany podłączenia lub ustawień należy powtórzyć powyższą procedurę.

※1 Dostępność i funkcje ustawień mogą różnić się w zależności od modelu telewizora. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora. *2 Jeżeli telewizor w ustawieniach VIERA Link ma funkcję domyślnego ustawienia głośników, wówczas wybranie tego systemu audio jako domyślnego głośnika spowoduje automatyczną zmianę wyboru głośników na niniejszy system audio.

• Funkcja VIERA Link "HDAVI Control" jest oparta na funkcjach sterujących dostarczanych przez interfejs HDMI, znanych jako HDMI CEC (Consumer Electronics Control). Jest to unikalna funkcja opracowana i dodana przez firmę Panasonic. W związku z tym jej współpraca z urządzeniami innych producentów, obsługującymi HDMI CEC, nie jest gwarantowana.
• Niniejszy system audio obsługuje funkcję "HDAVI Control 5". "HDAVI Control 5" jest standardem dla urządzeń Panasonic kompatybilnych z funkcją HDAVI Control. Ten standard jest kompatybilny z konwencjonalnymi urządzeniami Panasonic obsługującymi HDAVI.
• Jeżeli chodzi o obsługę funkcji VIERA Link przy urządzeniach innych producentów, należy zapoznać się z poszczególnymi instrukcjami obsługi tych urządzeń.

Co umożliwia VIERA Link "HDAVI Control"

Aby upewnić się, że dźwięk będzie odtwarzany przez niniejszy system audio, należy włączyć główne urządzenie za pomocą pilota od telewizora VIERA i wybrać kino domowe z menu konfiguracji głośników funkcji VIERA Link. Dostępność i funkcje ustawień mogą różnić się w zależności od modelu telewizora. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora.

■ Sterowanie głośnikami

W menu telewizora można wybrać, czy dźwięk będzie odtwarzany przez ten system, czy przez głośniki telewizora. Home cinema

Aktywny jest ten system audio. - Jeżeli główne urządzenie jest w trybie oczekiwania, to zmiana źródła dźwięku w telewizorze na ten system audio spowoduje automatyczne włączenie. - Można regulować ustawienie głośności tego systemu audio za pomocą przycisków regulacji głośności i wyciszenia na pilocie od telewizora. - Po włączeniu głównego urządzenia automatycznie zaczyna się odtwarzanie dźwięku przez głośniki telewizora. - Jeżeli telewizor jest kompatybilny z VIERA Link "HDAVI Control", dźwięk może być odtwarzany przez ten system audio.

TV

Głośniki telewizora są aktywne. Głośność tego systemu audio jest ustawiana na minimum.

Automatyczne przełączanie wejścia

Po wykonaniu poniższych operacji główne urządzenie automatycznie zmieni wejście na odpowiednie źródło sygnału.

• Po rozpoczęciu odtwarzania w podłączonym urządzeniu HDMI.*3
• Po zmianie wejścia lub kanału w telewizorze.

※3 Jeżeli są wyjście dźwięku w telewizorze i został wybrany ten system audio, wówczas telewizor oraz główne urządzenie są włączane automatycznie (Power on link).

Power off link

Po wyłączeniu telewizora urządzenie główne wyłącza się automatycznie. (Ta funkcja nie działa, gdy Bluetooth® lub AUX jest wybrane jako źródło.)

Automatyczna synchronizacja dźwięku

Synchronizacja dźwięku z obrazem jest automatycznie regulowana poprzez dodanie opóźnienia do sygnału audio, co umożliwia uzyskanie płynnego dopasowania dźwięku do obrazu.

• Może upłynąć do 8 sekund, zanim po włączeniu telewizora (VIERA) urządzenie zacznie odtwarzać dźwięk. Czas ten można skrócić używając optycznego kabla cyfrowego. W takim przypadku należy podłączyć ponownie kabel HDMI do złącza HDMI, które nie obsługuje zwrotnego kanału audio (VIERA). (⇒ 9)
• Parametry opóźnienia są ustawiane automatycznie, jeżeli telewizor jest kompatybilny z funkcją VIERA Link "HDAVI Control 3" lub nowszą i funkcja VIERA Link jest włączona.

Ustawienie to powoduje opóźnienie dźwięku rzędu 0,04 sekundy przy podłączeniu telewizora Panasonic (VIERA) za pośrednictwem VIERA Link (HDMI) wersji 2 lub starszej lub telewizora innego producenta.

Rozwiązywanie problemów

Przed zwróceniem się do serwisu należy sprawdzić, czy nie zachodzą opisane poniżej sytuacje. Jeżeli występują problemy z wykonaniem zalecanych operacji lub podane środki zaradcze nie rozwiązują problemu, należy zwrócić się o pomoc do serwisu producenta.

Jeżeli system audio nie działa w oczekiwany sposób, przywrócenie ustawień fabrycznych może rozwiązać ten problem.

Przywracanie ustawień fabrycznych.

① Jeżeli główne urządzenie jest włączone, naciśnij i przez ponad 4 s przytrzymaj przycisk [d/I] na obudowie. (Podczas resetowania na wyświetlaczu widoczny jest komunikat RESET). ② Wyłącz urządzenie i włącz je ponownie. - Po przywróceniu ustawień fabrycznych zestawu kod pilota zdalnego sterowania zostanie przywrócony do "REMOTE 1". Aby zmienić kod pilota zdalnego sterowania, patrz "Kodowanie pilota zdalnego sterowania" (⇒ 14).

Ogólna obsługa

Brak zasilania.

• Odłącz na 10 s przewód zasilający i podłącz go ponownie, a następnie spróbuj włączyć system.
• Jeżeli po włączeniu główne urządzenia natychmiast się wyłączą, należy odłączyć przewód zasilający i zwrócić się do serwisu.
• Jeżeli główne urządzenia nie włączają się po włączeniu telewizora (HDAVI Control), należy włączyć je manualnie. Jeżeli problem występuje nadal, należy skorzystać z porad zawartych w punkcie "HDMI" w dziale "Rozwiązywanie problemów".

Zdalne sterowanie działa nieprawidłowo.

Bateria uległa zużyciu. Należy wymienić ją na nową. (⇒ 7) - Możliwe, że podkładka izolacyjna nie została usunięta. Usuń podkładkę izolacyjną. (⇒ 7) - Po wymianie baterii konieczne jest ponowne ustawienie kodu zdalnego sterowania. (⇒ 14) Używaj pilota w polu zasięgu obsługi. (⇒ 7)

Główne urządzenie automatycznie przełącza się w tryb oczekiwania.

Włączona jest funkcja "AUTO POWER DOWN". Główne urządzenie automatycznie przejdzie w tryb oczekiwania, jeżeli w ciągu 20 min nie otrzyma sygnału wejściowego ani nie zostanie wykonana żadna operacja sterująca. Włączanie tej funkcji jest opisane na str. 18.

Główne urządzenie jest wyłączone po wybraniu głośników telewizora w ustawieniach.

Jest to normalne zachowanie w przypadku korzystania z funkcji VIERA Link (HDAVI Control 4 lub nowszy). Szczegółowe informacje na temat funkcji oszczędzania energii można znaleźć w instrukcji obsługi telewizora. (⇒ 19)

Przyciski na obudowie głównego urządzenia nie działają.

Przyciski [O/I], [VOL -], [VOL +], [INPUT] i [PAIRING] są przyciskami dotykowymi. Należy dotykać je palcami. Mogą nie działać, jeśli dotyka się je paznokciami lub przez rękawiczkę.

Nieregularne zabarwienie na ekranie telewizora CRT.

W razie wystąpienia nieregularnego zabarwienia na ekranie, wyłącz telewizor na około 30 minut i nieznacznie odsuń go od urządzenia głównego. Jeśli nie rozwiąże to problemu, należy przesunąć urządzenie dalej od telewizora.

HDMI

System audio działa nieprawidłowo.

W przypadku podłączenia kabla HDMI do niewłaściwego złącza (HDMI AV IN lub HDMI AV OUT) zestaw nie będzie działał prawidłowo. Wyłącz urządzenia główne i odłącz przewód zasilania, a następnie ponownie podłącz kabel (lub kable) HDMI. (⇒ 8,9)

Funkcje VIERA Link przestały działać prawidłowo.

• Sprawdź ustawienia VIERA Link w podłączonych urządzeniach. -Włącz funkcję VIERA Link w podłączonych urządzeniach. -Wybierz ten system audio jako wyjście dźwięku w menu VIERA Link telewizora. Czy nie wyłączyłeś przypadkiem ustawień VIERA Link? (⇒ 18)
• Po zmianie podłączenia HDMI, po awarii zasilania lub po tymczasowym odłączeniu przewodu zasilającego AC, funkcje VIERA Link mogą nie działać właściwie.
• Włącz wszystkie urządzenia podłączone do telewizora za pośrednictwem kabli HDMI, a następnie włącz telewizor. Wyłącz funkcję VIERA Link w telewizorze i włącz ją ponownie. Szczegółowe informacje znajdują się w instrukcji obsługi telewizora.
• Jeżeli główne urządzenie i telewizor połączone są za pośrednictwem kabla HDMI, włącz telewizor, a następnie odłącz i podłącz ponownie przewód zasilający AC głównego urządzenia.

Podczas korzystania z podłączenia HDMI nie słychać pierwszych kilku sekund dźwięku.

Może to mieć miejsce w przypadku odtwarzania rozdziałów filmu DVD-Video. W podłączonym urządzeniu zmień ustawienie przesyłania cyfrowego dźwięku z "Bitstream" na "PCM".

Podczas obsługi kompatybilnego z HDMI urządzenia innego producenta zachowuje się ono w niewłaściwy sposób.

W zależności od marki urządzenia komendy HDAVI Control mogą wykorzystywać różne sygnały sterujące. W takim przypadku należy wyłączyć funkcję VIERA Link. (→ 18)

Po włączeniu lub wyłączeniu głównego urządzenia dźwięk i obraz ulegają chwilowemu zanikowi.

Chwilowy zanik dźwięku i obrazu po włączeniu lub wyłączeniu głównego urządzenia jest normalnym zjawiskiem. Nie oznacza to nieprawidłowej pracy. Może wystąpić, jeśli urządzenie jest podłączone za pośrednictwem HDMI do sprzętu, który nie obsługuje funkcji VIERA Link firmy Panasonic (HDAVI Control 3 lub nowszy).

Obraz z urządzenia nie pojawia się na ekranie telewizora.

W przypadku przesyłania sygnału w formacie 60p (4K), w zależności od użytego kabla HDMI obraz może być zakłócony. Korzystaj wyłącznie z kabli HDMI o szybkości transmisji obsługującej przepustowość 18 Gbps.

Bluetooth®

Nie można sparować urządzeń.

Sprawdź ustawienia urządzenia Bluetooth®.

Nie można podłączyć urządzenia.

• Sparowanie urządzenia się nie powiodło lub jego rejestracja została zastąpiona. Spróbuj sparować urządzenia ponownie. (⇔ 13)
• System audio może być połączony z innym urządzeniem. Odłącz inne urządzenia i spróbuj sparować urządzenia ponownie.

Urządzenie jest podłączone, ale dźwięk nie jest odtwarzany przez ten system audio.

W przypadku niektórych urządzeń z wbudowanym interfejsem Bluetooth konieczne jest ręczne ustawienie wyjścia na "SC-HTE200". Szczegółowe informacje można znaleźć w instrukcji obsługi podłączonego urządzenia.

Zakłócenia połączenia.

Zniekształcenia dźwięku/przerwy/szum.

• Usuń wszelkie przeszkody znajdujące się na drodze między urządzeniami.
• Inne urządzenia korzystające z zakresu częstotliwości 2,4 GHz (router bezprzewodowy, kuchenki mikrofalowe, telefony bezprzewodowe itp.) mogą powodować zakłócenia. Zbliż urządzenia Bluetooth® do urządzenia głównego i odsuń je od innych urządzeń.
• Wybierz tryb "MODE 1", aby uzyskać stabilniejszą komunikację. (⇒ 18) Jeśli powyższe wskazówki nie rozwiązują problemu, pomocne mogą okazać się rozłączenie i ponowne połączenie urządzenia głównego z urządzeniem Bluetooth. (⇒ 13)

Funkcja połączenia jednym dotknięciem (NFC) nie działa.

• Upewnij się, że główne urządzenie i funkcja NFC w podłączanym urządzeniu są włączone. (⇒ 13, 14) Zmień lokalizację obszaru kontaktu urządzenia Bluetooth lub urządzenia głównego, a następnie dotknij ponownie obszar kontaktu funkcji NFC.

Dźwięk

Brak dźwięku (lub obrazu).

• Wyłącz wyciszenie dźwięku. (⇒ 15)
• Sprawdź połączenia z innymi urządzeniami. (⇒ 8 - 10)
• Upewnij się, że odbierany sygnał audio jest kompatybilny z tym systemem audio. (⇒ 24)
• Wyłącz i włącz system audio ponownie.
• Jeżeli główne urządzenie jest podłączone do telewizora za pomocą kabla HDMI, należy upewnić się, że podłączone jest do gniazda oznaczonego "HDMI (ARC)". Jeśli nie ma takiej możliwości, należy podłączyć je za pomocą optycznego kabla audio. (⇒ 8, 9)
• Jeżeli główne urządzenie jest podłączone do telewizora Panasonic i zostanie włączone własnym pilotem lub przyciskiem na obudowie, dźwięk może być częściowo odtwarzany. W takim przypadku należy włączyć je za pomocą pilota od telewizora Panasonic. (⇒ 19)
• Jeżeli połączenia są prawidłowe, problem może stwarzać kabel. Należy sprawdzić połączenia, używając innych kabli HDMI.
• Należy sprawdzić ustawienia dźwięku w podłączonym urządzeniu.

Nie można zmienić ścieżki dźwiękowej z głównej na dodatkową.

Jeżeli dźwięk odbierany z podłączonego urządzenia jest w standardzie innym niż "Dolby Dual Mono" lub ustawieniem wyjściowym nie jest "Bitstream", wówczas ustawienia ścieżki nie można zmienić za pomocą tego systemu audio. Ustawienie to zmieni się w podłączonym urządzeniu.

Po włączeniu głównego urządzenia dźwięk ulega ściszeniu.

Włączona jest funkcja "VOL LIMITATION". Jeżeli główne urządzenie zostanie włączone z ustawieniem głośności powyżej 50, po włączeniu jej poziom zostanie automatycznie ustawiony w połowie zakresu (50). (⇒ 18)

Dźwięk dialogów jest zbyt wyrazisty lub nienaturalny.

System audio posiada funkcję zwiększania czytelności dialogów przy małych wartościach ustawienia poziomu głośności. (→ 17)

Dźwięk jest opóźniony w stosunku do obrazu.

W zależności od telewizora, gdy główne urządzenie jest podłączone przez Bluetooth®, sygnał dźwiękowy z głównego urządzenia może być opóźniony w stosunku do obrazu na telewizorze. Połącz główne urządzenie z telewizorem za pomocą kabla HDMI/optycznego kabla cyfrowego audio. (⇒ 8, 9)

Dźwięk zostaje wyłączony.

Zasilanie głównego urządzenia wyłącza się automatycznie.

(Kiedy główne urządzenie wykryje problem, automatycznie włączana jest funkcja zabezpieczająca i przechodzi ono w tryb oczekiwania.)

• Wystąpił problem ze wzmacniaczem. Czy poziom głośności jest wyjątkowo wysoki? Jeżeli tak, zmniejsz poziom głośności. Czy system audio znajduje się w miejscu, gdzie jest wyjątkowo gorąco? Jeżeli tak, przenieś system audio w chłodniejsze miejsce i odczekaj kilka minut przed ponownym włączeniem.

Jeżeli problem występuje nadal, sprawdź informacje widoczne na wyświetlaczu, wyłącz system audio, odłącz przewód zasilający AC i skontaktuj się z serwisem produktu. Informację widoczną na wyświetlaczu należy podać przy zgłaszaniu uszkodzenia w serwisie.

Komunikaty na wyświetlaczu

"F61"

• Wystąpił problem ze wzmacniaczem systemu audio.
• Odłącz przewód zasilający AC i skontaktuj się z serwisem producenta.

"F70 HDMI"/"U701"/"U703"

• Sprawdź podłączenia HDMI.
• Wyłącz główne urządzenia i włącz je ponownie.
• Odłącz kabel HDMI.

"F76"

• Wystąpił problem z zasilaniem systemu audio.
• Odłącz przewód zasilający AC i skontaktuj się z serwisem producenta.

“U704”

• Ten system odbiera sygnał wideo w nieobsługiwanym formacie ze źródła wejściowego.

- Zmień ustawienie rozdzielczości na podłączonym urządzeniu. (Skorzystaj z instrukcji obsługi urządzenia.) - Przy braku obrazu podłącz urządzenie bezpośrednio do telewizora, aby zmienić ustawienia.

“U705”

Gniazdo HDMI telewizora, do którego podłączone jest główne urządzenie lub konfiguracja telewizora, nie są zgodne z obsługą źródła sygnału zabezpieczonego systemem HDCP 2.2.

- Upewnij się, że urządzenie jest podłączone do gniazda kompatybilnego z HDCP 2.2. - Upewnij się, że konfiguracja telewizora umożliwia obsługę HDCP 2.2.

(Skorzystaj z instrukcji obsługi telewizora).

"REMOTE " (" " oznacza numer.)

Pilot i urządzenie używają różnych kodów. Zmień kod na pilocie. (⇒ 14)

Informacja na temat Bluetooth®

Panasonic nie ponosi odpowiedzialności za dane i/lub informacje przesyłane podczas transmisji bezprzewodowej.

Używane pasmo częstotliwości

Ten system audio korzysta z pasma 2,4 GHz.

Certyfikacja urządzenia

• Niniejszy system audio jest zgodny z ograniczeniami dotyczącymi korzystania z częstotliwości radiowych i został certyfikowany w oparciu o odpowiednie przepisy prawa. W związku z tym nie jest wymagane zezwolenie na jego używanie.
• Niektóre działania są zabronione prawem w wybranych krajach:
• Demontaż lub modyfikacja urządzenia.
• Usuwanie oznaczenia dotyczących parametrów.

Ograniczenia użycia

• Bezprzewodowa transmisja i/lub obsługa wszystkich urządzeń wyposażonych w interfejs Bluetooth® nie jest gwarantowana.
• Wszystkie urządzenia muszą być zgodne ze standardem ustanowionym przez Bluetooth SIG, Inc. W zależności od parametrów i ustawień urządzenia połączenia mogą się nie powieść lub obsługa może się różnić od opisanej.
• Niniejszy system obsługuje funkcje zabezpieczeń Bluetooth®. Jednak w zależności od środowiska pracy i/lub ustawień zabezpieczenia te mogą być niewystarczające. Należy zachować ostrożność podczas bezprzewodowego przesyłania danych do systemu audio.
• Ten system nie jest w stanie realizować transmisji danych do urządzeń Bluetooth®.

Zasięg

Podłączane urządzenia należy umieścić w zasięgu 10 m.

Zasięg ten może ulec zmniejszeniu w zależności od otoczenia, przeszkód na drodze sygnału lub interferencji.

Zakłócenia od innych urządzeń

• W wyniku zakłóceń powodowanych przez inne urządzenia Bluetooth® lub urządzenia, które korzystają z pasma częstotliwości 2,4 GHz, znajdujące się w pobliżu urządzenia głównego, urządzenia mogą nie działać prawidłowo i mogą wystąpić problemy takie jak hałas oraz przeskakiwanie dźwięku.
• System audio może działać niepoprawnie, jeżeli w pobliżu znajduje się silny nadajnik fal radiowych itp.

■ Przeznaczenie

• Ten system służy wyłącznie do typowego, osobistego użytku.
• Nie należy korzystać z tego systemu audio w miejscach lub w otoczeniu, które jest wrażliwe na interferencję fal radiowych (np. na lotnisku, w szpitalu, laboratorium itp.).

Konserwacja urządzenia

System audio należy czyścić miękką, suchą szmatką

• Jeżeli urządzenie jest silnie zabrudzone, należy wytrzeć je dobrze wilgotną szmatką, zwilżoną w wodzie, a następnie wytrzeć do sucha.
• Przy okazji czyszczenia głośników należy użyć gładkiego materiału. Nie należy używać chusteczek lub innych materiałów (ręczników, itp.), które mogą pozostawiać włókna. Drobiny włókien mogą dostać się do wnętrza głośników.
• Do czyszczenia systemu audio nie wolno używać alkoholu, rozpuszczalnika lub benzyny.
• Przed użyciem ściereczki nasączonej środkiem czyszczącym należy zapoznać się z instrukcją obsługi, która jest dołączona.

■ Przed wyrzuceniem lub przekazaniem tego systemu

Ten system może przechowywać informacje na temat ustawień użytkownika w głównym urządzeniu. Jeśli wyrzucasz je lub przekazujesz innej osobie, wykonaj uprzednio operację przywrócenia ustawień fabrycznych, co spowoduje usunięcie ustawień użytkownika. (⇔ 20 "Przywracanie ustawień fabrycznych.")

• Historia operacji wykonywanych za pomocą systemu audio może być przechowywana w pamięci głównego urządzenia.

Licencje

Wyprodukowano na licenciji Dolby Laboratories. Dolby, Pro Logic, i symbol z podwójnym D są znakami towarymi firmy Dolby Laboratories.

Informacja na temat patentów DTS znajdujas pod adresem http://patents.dts.com. Wyprodukowano na licenciji DTS Licensing Limited. DTS, Symbol oraz DTS i Symbol razem są zastrzeżonymi znakami towarymi, a DTS Digital Surround jest znakiem towarym firmy DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzezone.

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarymi lub zarejestrowanyymi znakami towarymi HDMI Licensing LLC w Stanach Zjednocznych i innych krajach.

HDAVI Control™ jest znakiem handlowym naleźycym do Panasonic Corporation.

Nazwa Bluetooth® i logotypy są zarejestrowanymi znakami towarymi, budęcymi wlasnosćia firmy Bluetooth SIG, Inc. i wszelkie ich użcieje przy czemu Panasonic Corporation jest objęte licencią. Pozostaleznaki towarowe i nazwy handlowe są wlasnosćia ich posiadczy.

Google Play oraz Android są znakami handlowymi naleźycymi do Google Inc.

Dane techniczne

WZMACNIACZ

Moc wyjściowa RMS (obciążenia niejednoczesne) Kanały przednie (kan. L, P) 50 W na kanał (1 kHz, 10%, 6 Ω)

Kanał subwoofera

100 W na kanał (100 Hz, 10%, 3 Ω)

Całkowita moc RMS

200W

WYJŚCIA/WEJŚCIA

HDAVI Control

Urządzenie obsługuje funkcję "HDAVI Control 5".

Wejścia HDMI AV (BD/DVD)

1

Gniazdo wejściowe

Typ A (19-pinowe)

Wyjścia HDMI AV (TV (ARC))

1

Gniazdo wyjściowe

Typ A (19-pinowe)

Cyfrowe wejście audio (TV) Optyczne cyfrowe wejście

Terminal optyczny

Częstotliwość próbkowania

Obsługiwane formaty dźwięku

LPCM, Dolby Digital, DTS Digital SurroundTM

Port USB

Tylko do celów serwisowych.

Wejście dźwięku analogowego

Wejście audio

Rodzaj złącza: Wtyk jack (1 system)

DANE OGÓLNE

Pobór mocy

54W

W trybie oczekiwania

Jeżeli funkcja "Sieciowy tryb gotowości"*1 jest wyłączona ("OFF")

Około 0,4 W

Jeżeli funkcja "Sieciowy tryb gotowości"† jest włączona ("ON")

Około 3,0 W

Zasilanie sieciowe

AC 220 V do 240 V, 50 Hz

Wymiary (S z × W × G)

600 mm × 63 mm × 365 mm

Masa

Około 5,9 kg

Zakres temperatury pracy

Od 0°C do +40°C

Zakres względnej wilgotności otoczenia

Od 20% do 80% (bez kondensacji)

GŁOŚNIKI

Głośniki przednie (wbudowane, L/P)

Pełnozakresowe

3,8 cm × 9 cm typ kopułkowy × 1/kanał

(Typ bass-reflex)

Głośniki niskotonowe (wbudowane)

Głośnik

8 cm typ kopułkowy × 2

(Typ bass-reflex)

SEKCJA BLUETOOTH®

Specyfikacja interfejsu Bluetooth®

Bluetooth® Wersja 2.1 + EDR

Klasa urządzenia bezprzewodowego

Klasa 2 (2,5 mW)

Obsługiwane profile

A2DP

Pasmo częstotliwości

Pasmo 2,4 GHz FH-SS

Zasięg działania

Około 10 m w linii prostej*2

Obsługiwane kodeki

SBC

• Dane techniczne mogą ulec zmianie bez powiadomienia.
• Masa i wymiary zostały podane w przybliżeniu.
• Całkowite zniekształcenia harmoniczne zostały zmierzone przy użyciu cyfrowego analizatora spektrum.

※1 "Sieciowy tryb gotowości" dotyczy zarówno "BLUETOOTH STANDBY", jak i "VIERA LINK". ※2 Przewidywana odległość komunikacji. Środowisko pomiarowe.

(Temperatura 25°C, Wysokość 1,0 m)

Urządzenie automatycznie przejdzie w tryb czuwania.

Funkcja "AUTO POWER DOWN" (automatyczne wyłączanie) jest włączona.

801 003 532 - numer dla połączenia z siecią stacjonarną

22 295 37 27 - numer dla połączenia z siecią stacjonarną oraz komórkową

Produkt Panasonic

Produkt objęty jest E-Gwarancją Panasonic.

Prosimy o zachowanie dowodu zakupu.

Warunki gwarancji oraz informacje o produkcie są dostępne na stronie www.panasonic.pl lub pod numerami telefonów:

801 003 532 - numer dla połączenia z siecią stacjonarną

22 295 37 27 - numer dla połączeń z sieci stacjonarnej oraz komórkowej

Dystrybucja w Polsce

Panasonic Marketing Europe GmbH (Spółka z ograniczoną odpowiedzialnością)

Oddział w Polsce

ul. Wołoska 9A, 02-583 Warszawa

DOLBY

DIGITAL

DOLBY

VIRTUAL SPEAKER

PRO LOGIC II

dtts

Digital Surround

Wyprodukowano przez:

Panasonic Corporation
