SC-HTB770EG - Listwa dźwiękowa PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Soundbar
Marka	Panasonic
Model	SC-HTB770EG
Kategoria	Soundbar
Zgodność HDMI	Tak, z ARC (Audio Return Channel)
Funkcja VIERA Link	Tak (HDAVI Control)
Łączność	HDMI, optyczne wejście audio, zaciski głośnikowe
Konfiguracja głośników	Lewy przedni, prawy przedni, centralny (subwoofer aktywny w zestawie)
Subwoofer	Aktywny, w zestawie
Zasilanie	Sieciowe (przewód zasilający)
Pobór mocy	Nie określono
Waga	Nie określono
Wymiary	Nie określono
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć; postępować zgodnie z instrukcjami w podręczniku
Akcesoria w zestawie	Pilot, kabel HDMI, kabel optyczny, wspornik montażowy
Instrukcja obsługi	44 strony, dostępna w kilku językach
Możliwość naprawy	Części zamienne nieokreślone; skontaktować się z serwisem

Często zadawane pytania - SC-HTB770EG PANASONIC

Jak podłączyć soundbar do telewizora?

Użyj kabla HDMI między gniazdem HDMI (ARC) soundbara a gniazdem HDMI (ARC) telewizora. Jeśli telewizor nie jest zgodny z ARC, podłącz również optyczny kabel audio.

Jak korzystać z funkcji VIERA Link?

Upewnij się, że telewizor jest zgodny z VIERA Link (HDMI CEC). Włącz subwoofer, a następnie w menu telewizora wybierz ten soundbar jako głośniki. Możesz wtedy regulować głośność pilotem telewizora.

Czy mogę zamontować soundbar na ścianie?

Tak, soundbar można zamontować na ścianie. Zapoznaj się z instrukcją obsługi, aby uzyskać szczegółowe wskazówki i użyj dołączonych wsporników. Upewnij się, że śruby są dobrze dokręcone.

Jak podłączyć subwoofer?

Subwoofer jest bezprzewodowy? W instrukcji podano, aby podłączyć jego przewód zasilający. Łączy się automatycznie z głównym soundbarem. Upewnij się, że jest włączony.

Co zrobić, jeśli dźwięk nie wydobywa się przez soundbar?

Sprawdź połączenia HDMI i optyczne. Upewnij się, że właściwe wejście jest wybrane za pomocą przycisku [INPUT SELECTOR]. Jeśli dźwięk pochodzi również z głośników telewizora, wycisz głośność telewizora do minimum.

Jak ustawić głośność?

Użyj przycisków [+ VOL -] na pilocie soundbara lub, jeśli włączono VIERA Link, na pilocie telewizora.

Jaki kabel HDMI użyć?

Użyj standardowego kabla HDMI. Do działania ARC upewnij się, że kabel jest zgodny z ARC (wszystkie nowoczesne kable HDMI są).

Czy soundbar jest kompatybilny z telewizorami innych marek?

Tak, działa z każdym telewizorem wyposażonym w wyjście optyczne lub HDMI. Funkcja HDMI CEC może nie być gwarantowana w przypadku innych marek.

Jak czyścić soundbar?

Odłącz urządzenie, a następnie wytrzyj miękką, suchą szmatką. Nie używaj ściernych środków ani rozpuszczalników.

Gdzie znaleźć pełną instrukcję obsługi?

Pełna instrukcja obsługi jest dostępna do bezpłatnego pobrania na notice-facile.com w formacie PDF, w kilku językach.

INSTRUKCJA OBSŁUGI SC-HTB770EG PANASONIC

Skrócony podręcznik uruchomienia

Zestaw audio do kina domowego

Krok 1: Wybierz odpowiednią

Umieść głośniki poziomo

Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

- Dokładnie dokręć śruby.

Umieść głośniki przednie pionowo

Aby uniknąć uszkodzenia lub zarysowania, w trakcie montażu należy podłożyć miękki materiał.

- Dokładnie dokręć śruby.

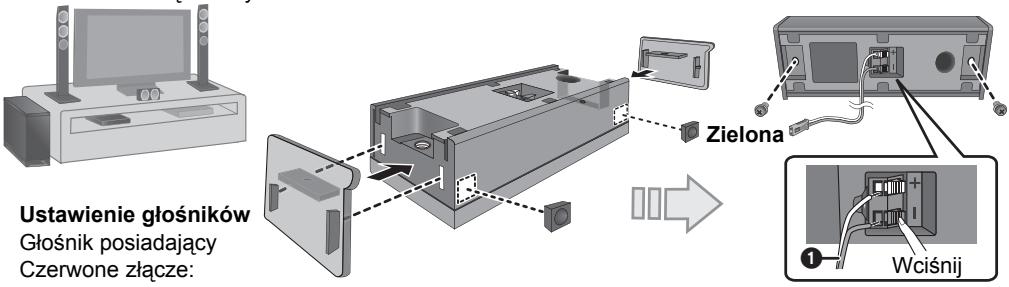

Ustawienie głośników

Głośnik posiadający

Czerwone złącze:

Po prawej stronie

Białe złącze:

Po lewej stronie

Zielone złącze:

Na øerodku

① Włóż kabel do końca.

+: Biały

—: Niebieski przewód

② Wsuń kabel w rowek.

Krok 2: Podłącz kable

Nie podłączaj przewodu sieciowego do urządzenia głównego, ani aktywnego subwoofera do momentu zakończenia innych połączeń.

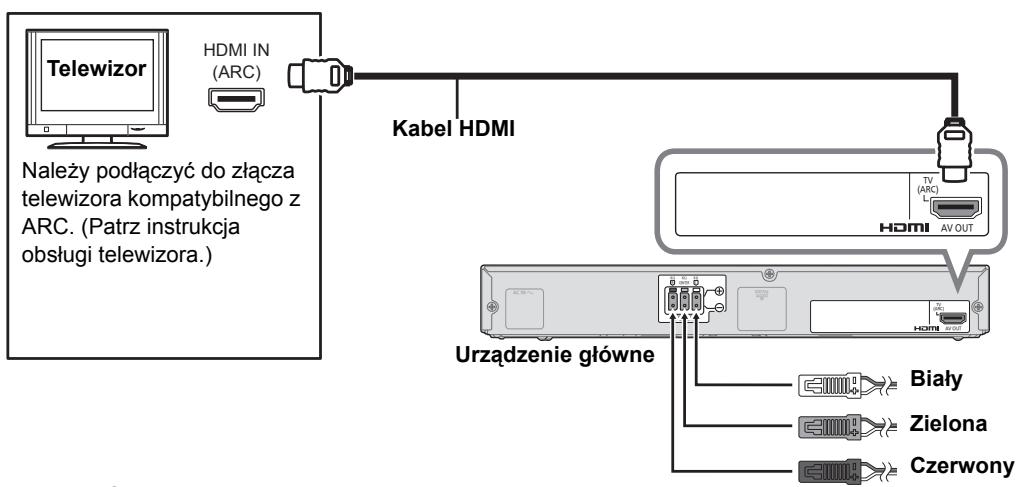

Gdy telewizor jest zgodny z system HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Kanał zwrotny audio):

Dzięki tej funkcji system kina domowego może odbierać i odtwarzać dźwięk z telewizora przez kabel sygnału HDMI, bez potrzeby stosowania dodatkowych kabli.

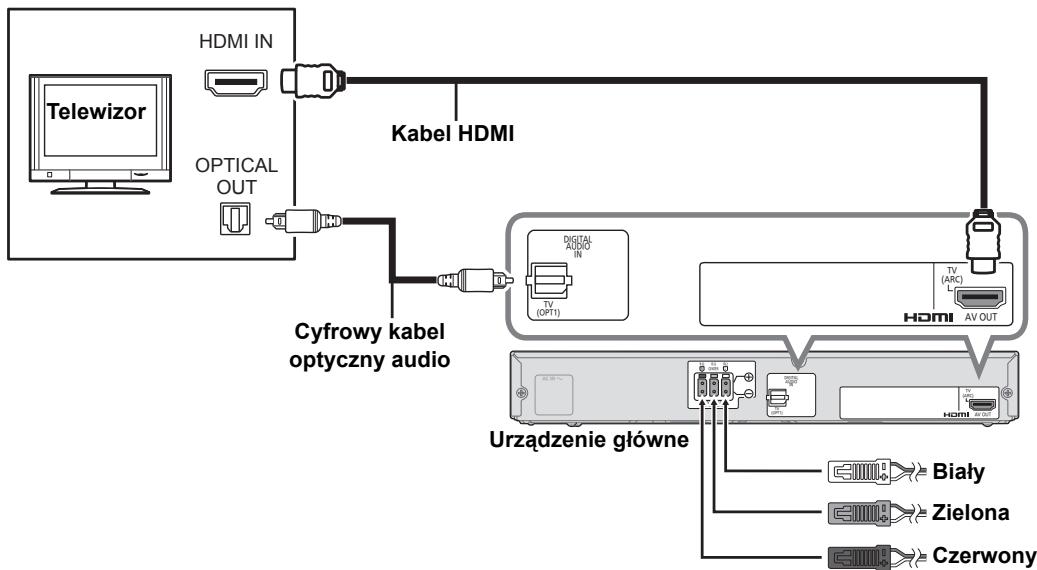

Gdy telewizor nie jest zgodny z system HDMI (ARC)

Kabel HDMI jest wymagany dla VIERA Link "HDAVI Control".

Użytkowanie zestawu

Gdy telewizor jest zgodny z systemem VIERA Link “HDAVI Control™” lub HDMI CEC

np. pilot zdalnego sterowania telewizora

1 Włącz aktywny subwoofer.
2 Na telewizorze, w menu VIERA Link, wybierz ten zestaw kina domowego jako głośniki telewizora.

• Jeżeli posiadany telewizor nie jest marki Panasonic, wybierz ustawienie “On” (Włączony) dla opcji “Receiver” (Odbiornik) lub “External speakers” (Głośniki zewnętrzne).
  3 Naciśnij przycisk [+ VOL –] na pilocie telewizora, aby wyregulować poziom głośności.

- Współpraca ze sprzętem innych producentów zgodnym z systemem HDMI CEC nie jest gwarantowana.

Gdy telewizor nie jest zgodny z systemem VIERA Link "HDAVI Control™" lub HDMI CEC

1 Włącz urządzenie główne, aktywny subwoofer i telewizor.
2 Naciśnij [INPUT SELECTOR], aby wybrać dźwięk telewizora.
3 Naciśnij [+ VOL –], aby wyregulować poziom głośności.

- Jeżeli słychać dźwięk również z głośników telewizora, zmniejsz głośność do minimum za pomocą pilota telewizora.

Informacje dotyczące montażu na ścianie i inne znajdują się w instrukcji obsługi.
