SC-HTB770EG - Soundbar PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar
Marke	Panasonic
Modell	SC-HTB770EG
Kategorie	Soundbar
HDMI-Kompatibilität	Ja, mit ARC (Audio Return Channel)
VIERA Link-Funktion	Ja (HDAVI Control)
Konnektivität	HDMI, optischer Audioeingang, Lautsprecheranschlüsse
Lautsprecherkonfiguration	Links vorne, rechts vorne, Mitte (aktiver Subwoofer inklusive)
Subwoofer	Aktiv, inklusive
Stromversorgung	Netzstrom (Netzkabel)
Leistungsaufnahme	Nicht angegeben
Gewicht	Nicht angegeben
Abmessungen	Nicht angegeben
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht Feuchtigkeit aussetzen; Anweisungen der Bedienungsanleitung befolgen
Enthaltenes Zubehör	Fernbedienung, HDMI-Kabel, optisches Kabel, Montagehalterung
Bedienungsanleitung	44 Seiten, in mehreren Sprachen verfügbar
Reparierbarkeit	Ersatzteile nicht angegeben; Kundendienst kontaktieren

Häufig gestellte Fragen - SC-HTB770EG PANASONIC

Wie schließe ich die Soundbar an meinen Fernseher an?

Verwenden Sie ein HDMI-Kabel zwischen dem HDMI (ARC)-Anschluss der Soundbar und dem HDMI (ARC)-Anschluss des Fernsehers. Wenn der Fernseher nicht ARC-kompatibel ist, schließen Sie zusätzlich ein optisches Audiokabel an.

Wie verwende ich die VIERA Link-Funktion?

Stellen Sie sicher, dass der Fernseher VIERA Link (HDMI CEC) unterstützt. Schalten Sie den Subwoofer ein, wählen Sie dann im TV-Menü diese Soundbar als Lautsprecher aus. Sie können dann die Lautstärke mit der Fernbedienung des Fernsehers steuern.

Kann ich die Soundbar an der Wand montieren?

Ja, die Soundbar kann an der Wand montiert werden. Konsultieren Sie die Bedienungsanleitung für detaillierte Anweisungen und verwenden Sie die mitgelieferten Halterungen. Stellen Sie sicher, dass die Schrauben fest angezogen sind.

Wie schließe ich den Subwoofer an?

Ist der Subwoofer kabellos? In der Anleitung wird angegeben, das Netzkabel anzuschließen. Er verbindet sich automatisch mit der Hauptsoundbar. Stellen Sie sicher, dass er eingeschaltet ist.

Was tun, wenn kein Ton über die Soundbar ausgegeben wird?

Überprüfen Sie die HDMI- und optischen Verbindungen. Stellen Sie sicher, dass der richtige Eingang mit der [INPUT SELECTOR]-Taste ausgewählt ist. Wenn der Ton auch über die TV-Lautsprecher kommt, stellen Sie die Lautstärke des Fernsehers auf Minimum.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Tasten [+ VOL -] auf der Fernbedienung der Soundbar oder, wenn VIERA Link aktiviert ist, die Fernbedienung des Fernsehers.

Welches HDMI-Kabel soll ich verwenden?

Verwenden Sie ein Standard-HDMI-Kabel. Für den ARC-Betrieb stellen Sie sicher, dass das Kabel ARC-kompatibel ist (alle modernen HDMI-Kabel sind es).

Ist die Soundbar mit anderen Fernsehmarken kompatibel?

Ja, sie funktioniert mit jedem Fernseher mit optischem Ausgang oder HDMI. Die HDMI CEC-Funktion kann bei anderen Marken nicht garantiert werden.

Wie reinige ich die Soundbar?

Trennen Sie das Gerät vom Strom, wischen Sie es dann mit einem weichen, trockenen Tuch ab. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht auf notice-facile.com als kostenloser PDF-Download in mehreren Sprachen zur Verfügung.

BEDIENUNGSANLEITUNG SC-HTB770EG PANASONIC

Heimkino-Audiosystem

Schritt 1: Wählen Sie die für Sie

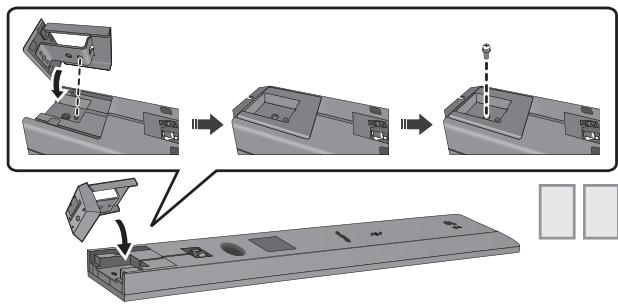

Positionieren Sie die Lautsprecher in der Waagerechten

Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

- Ziehen Sie die Schrauben fest an.

geeignete Konfiguration

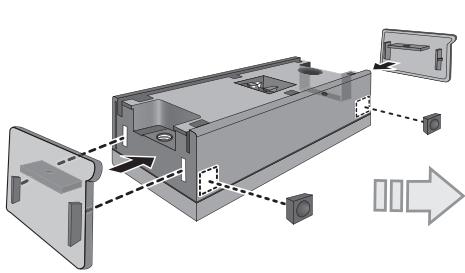

Stellen Sie die Frontlautsprecher vertikal auf

Bedecken Sie die Zusammenbaufläche zur Vermeidung von Schäden oder Kratzern mit einem weichen Tuch.

- Ziehen Sie die Schrauben fest an.

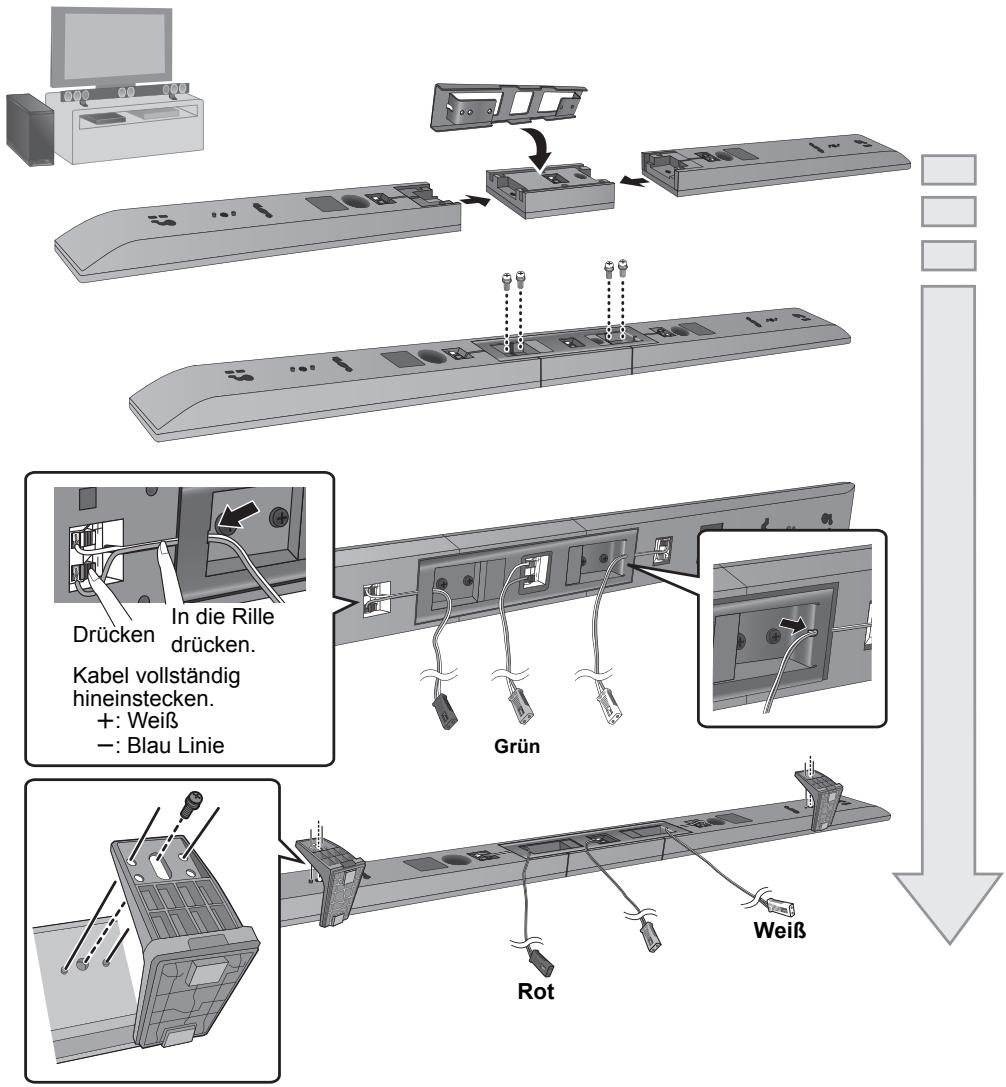

Aufstellung der Lautsprecher

Lautsprecher mit

Rotem Anschluss:

Rechts

Weißem Anschluss:

Links

Grünem Anschluss:

Mitte

① Kabel vollständig hineinstecken.

+: Weiß

—: Blau Linie

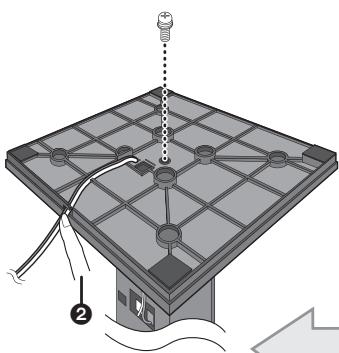

② Drücken Sie das Kabel in die Kabelführung.

Schritt 2: Schließen Sie die Kabel an.

Verbinden Sie das Netzkabel erst mit dem Hauptgerät und dem aktiven Subwoofer, wenn alle anderen Anschlüsse erfolgt sind.

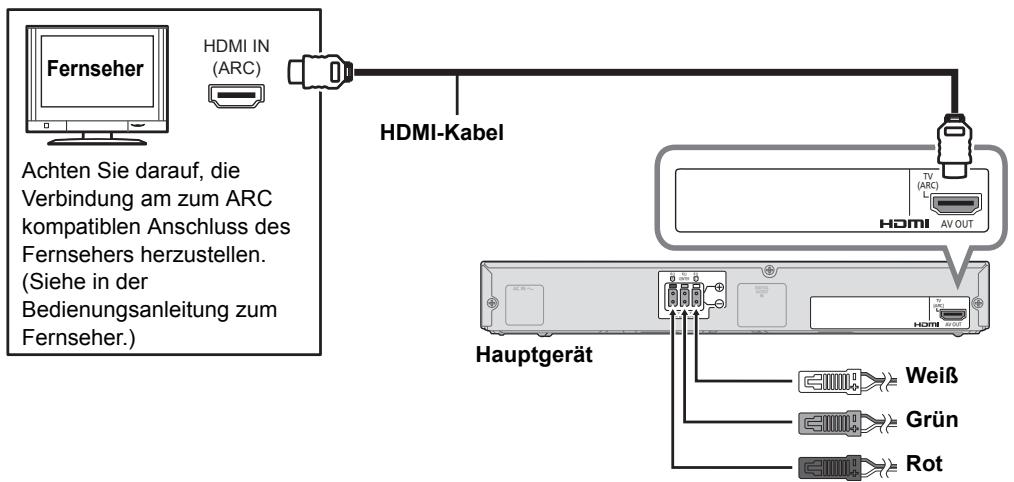

Wenn der Fernseher zu HDMI (ARC) kompatibel ist

HDMI (ARC)

Audio Return Channel (Tonrücklaufkanal):

Erlaubt einem Heimkino-System das Empfangen und Wiedergeben von Ton vom Fernseher ohne zusätzliche Verkabelung über ein HDMI-Kabel.

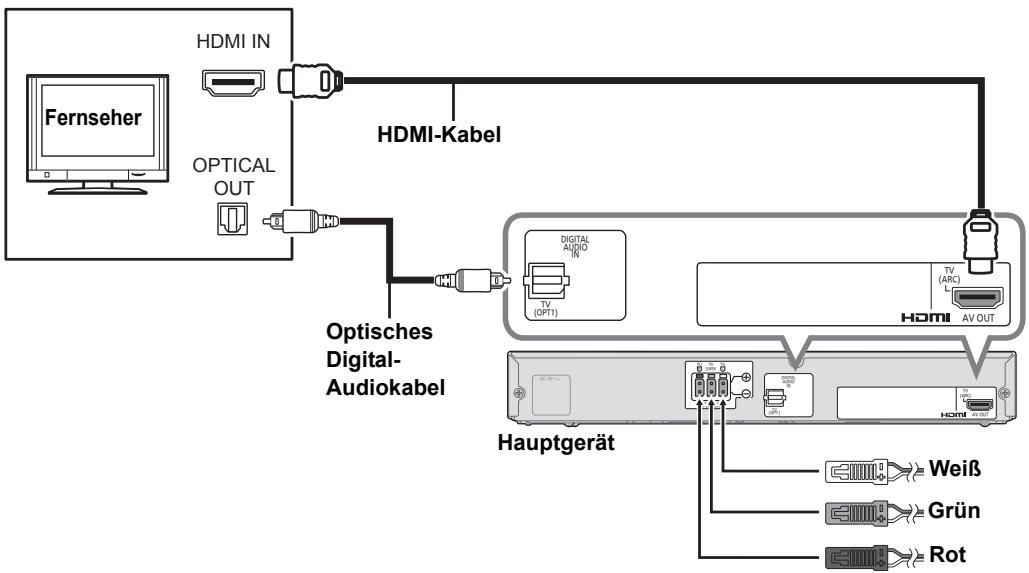

Wenn der Fernseher nicht zu HDMI (ARC) kompatibel ist

Ein HDMI-Kabel ist erforderlich für VIERA Link "HDAVI Control".

Verwendung dieses Systems

Wenn der Fernseher zu VIERA Link "HDAVI Control™" oder HDMI CEC kompatibel ist

z.B. Fernbedienung des Fernsehers

1 Schalten Sie den aktiven Subwoofer ein.
2 Wählen Sie am Fernseher dieses Heimkino-System als Lautsprecher des Fernsehers im Menü VIERA Link.

• Richten Sie, wenn der Fernseher nicht von Panasonic ist, die Option “Receiver” oder “External speakers” auf “On” ein.
  Betätigen Sie [+ VOL −] auf der Fernbedienung des Fernsehers, um die Lautstärke einzustellen.
• Der Betrieb mit einer Ausrüstung anderer Hersteller, die HDMI CEC unterstützt, kann nicht garantiert werden.

Wenn der Fernseher nicht zu VIERA Link "HDAVI Control™" oder HDMI CEC kompatibel ist

z.B. Fernbedienung des Fernsehers

1 Schalten Sie das Hauptgerät, den aktiven Subwoofer und den Fernseher ein.
2 Drücken Sie [INPUT SELECTOR], um den Fernsehton auszuwählen.
3 Drücken Sie [+ VOL –], um die Lautstärke anzupassen.

- Ist auch über die Lautsprecher des Fernsehers ein Ton zu vernehmen, muss die Fernbedienung des Fernsehers benutzt werden, um die Lautstärke auf ein Minimum zu reduzieren.

Zur Wandmontage und für andere Einzelheiten siehe in der Bedienungsanleitung.
