Technische Merkmale	Panasonic SCSB1EG Soundbar, Ausgangsleistung 80W, Bluetooth-Konnektivität, HDMI ARC, optischer Eingang.
Verwendung	Ideal zur Verbesserung der Klangqualität von Fernsehern, kompatibel mit verschiedenen Geräten über Bluetooth und Kabel.
Wartung und Reparatur	Regelmäßig mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden, bei Reparaturen den Kundendienst kontaktieren.
Sicherheit	Nicht extremen Temperaturen aussetzen, physische Stöße vermeiden, elektrische Anschlussanweisungen beachten.
Allgemeine Informationen	Kompakte Abmessungen für einfache Platzierung, modernes Design, 2 Jahre Herstellergarantie.

Häufig gestellte Fragen - SCSB1EG PANASONIC

Wie verbinde ich meine PANASONIC SCSB1EG Soundbar mit meinem Fernseher?

Sie kf6nnen Ihre Soundbar ber ein HDMI-Kabel, ein optisches Kabel oder ein Aux-Kabel mit Ihrem Fernseher verbinden. Stellen Sie sicher, dass Fernseher und Soundbar eingeschaltet sind, und whlen Sie dann die entsprechende Quelle an der Soundbar aus.

Warum gibt meine Soundbar keinen Ton von sich?

Prfen Sie, ob die Soundbar eingeschaltet ist und die Lautstrke nicht auf Null steht. Stellen Sie auch sicher, dass die Audioquelle korrekt ausgewhlt ist und die Kabel richtig angeschlossen sind.

Wie stelle ich die Lautstrke der PANASONIC SCSB1EG Soundbar ein?

Sie knnen die Lautstrke mit der Fernbedienung der Soundbar oder den Lautstrketasten am Gert einstellen. Stellen Sie auch sicher, dass die Lautstrke Ihres Fernsehers angepasst ist.

Die Soundbar verbindet sich nicht mit meinem Bluetooth-Gert, was soll ich tun?

Stellen Sie sicher, dass die Soundbar im Bluetooth-Kopplungsmodus ist. Prfen Sie auch, ob Ihr Bluetooth-Gert in Reichweite ist und Bluetooth aktiviert ist. Wenn das Problem weiterhin besteht, starten Sie beide Gerte neu.

Wie aktualisiere ich die Firmware meiner Soundbar?

Um die Firmware zu aktualisieren, verbinden Sie Ihre Soundbar ber WLAN oder ein Ethernet-Kabel mit dem Internet und rufen Sie die Update-Einstellungen im Soundbar-Men auf. Folgen Sie den Anweisungen auf dem Bildschirm, um das Update zu installieren.

Welche Kabel soll ich fr die Verbindung verwenden?

Fr optimale Audioqualitt verwenden Sie ein HDMI ARC-Kabel oder ein optisches Kabel. Sie knnen auch ein 3,5-mm-Aux-Kabel verwenden, falls erforderlich.

Gibt es eine Mglichkeit, die Soundbar zurckzusetzen?

Ja, um die Soundbar zurckzusetzen, halten Sie die Reset-Taste auf der Rckseite des Gerts etwa 10 Sekunden lang gedrckt, bis die Anzeige blinkt.

Wie verwende ich die Soundbar mit Streaming-Diensten?

Verbinden Sie die Soundbar mit Ihrem Fernseher und nutzen Sie die Streaming-Dienste ber Ihren Fernseher. Der Ton wird automatisch an die Soundbar weitergeleitet.

Wie sind die Abmessungen der PANASONIC SCSB1EG Soundbar?

Die Abmessungen der Soundbar betragen 78 cm Breite, 10 cm Tiefe und 6 cm Hhe.

Was soll ich tun, wenn die Soundbar nicht einschaltet?

Prfen Sie, ob das Netzteil korrekt an die Steckdose und die Soundbar angeschlossen ist. Versuchen Sie, das Gert an einer anderen Steckdose anzuschlieen, um ein elektrisches Problem auszuschlieen.

BEDIENUNGSANLEITUNG SCSB1EG PANASONIC

Model No./Modell Nr./Modèle n°/Model No./Model Nr. SC-SB10

Bluetooth

Wir möchten Ohnen für den Kauf thesees Produkts danken.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme thesees Produkts aufmerksam durch, und bewahren Sie these s Handbuch fur spate Bezugnahme griffbereit auf.

Terminal type 3.5mm Stereo mini

Sampling frequency

(HDMIARC)

(HDMI)

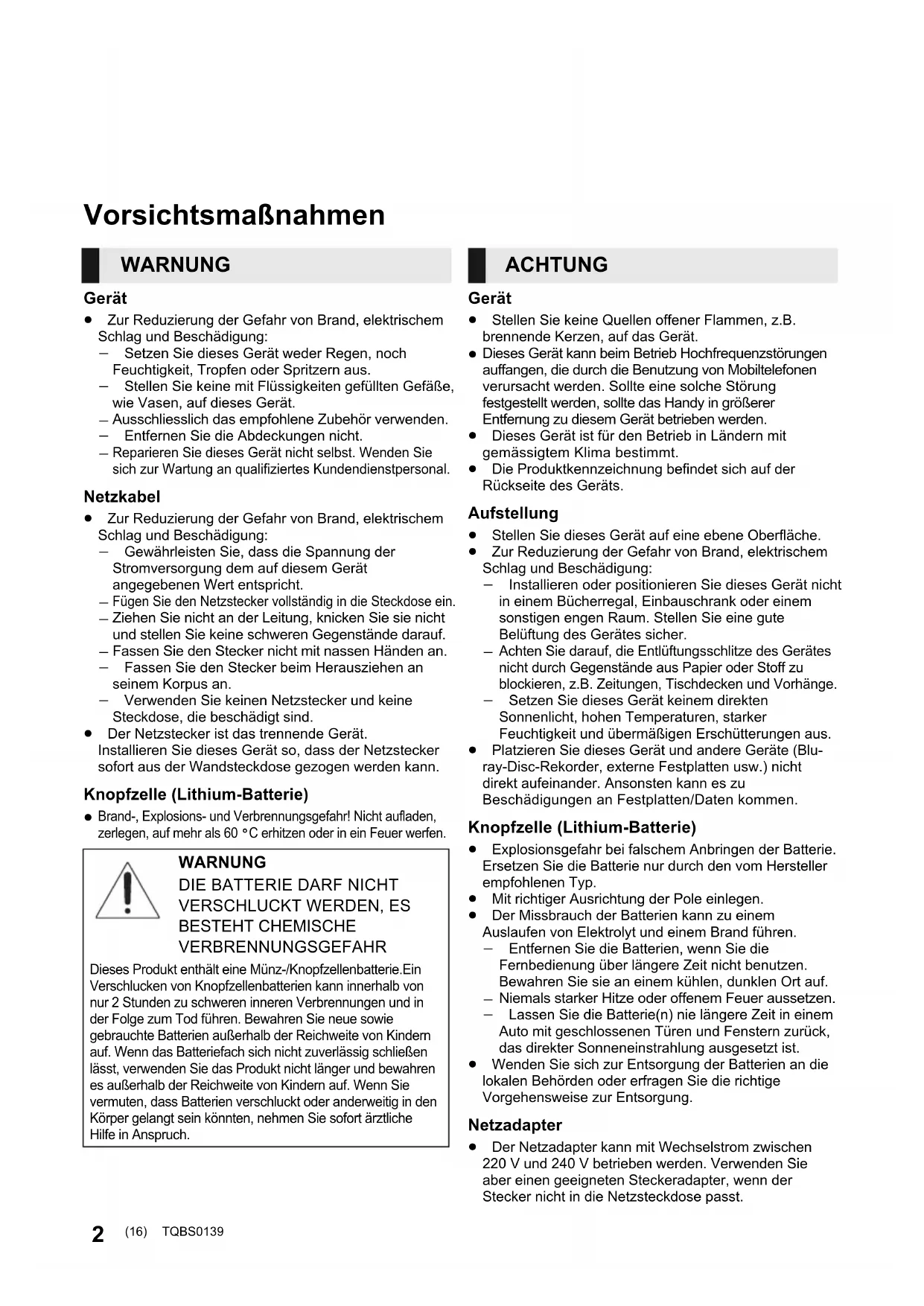

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie these Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf diesen Gerät.
  -Ausschliesslich das empfohlene Zubehor verwenden.
  Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie theses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf thisem Gerät angegebenen Wert entspricht.
  — Fügen Sie den Netzstecker vollständig in die Steckdose ein.
  Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.

• Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät. Installieren Sie these Gerät so, dass der Netzstecker(sofort aus der Wandsteckdose gezogen werden kann.

Knopfelle (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60^ erhitzen oder in ein Feuer werfen.

WARNING

DIE BATTERIE DARF NICT VERSCHLUCKT WERDEN, ES BESTEHT CHEMISCHE VERBRENNUNGSGEFAHR

Dieses Produkt enthalt eine Münz-/Knopfzenellenbatterie. Ein Verschlucken von Knopfzenellenbatterien kann innerhalb von nur 2 Stunden zu schweren inneren Verbrennungen und in der Folge zum Tod führen. Bewahren Sie neue sowie gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Wenn das Batteriefach sich nicht zuverlüssig schließen,Lasst, verwenden Sie das Produkt nicht länger und bewahren es außerhalb der Reichweite von Kindern auf. Wenn Sie vermuten, dass Batterien verschluckt oder anderweitig in den Körper gelamt sein konnten, behmen Sie sofort arztliche Hilfe in Anspruch.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiletelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größer Entfernung zu dieser Gemät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt.
  Die Produktkennzeichnung befindet sich auf der Rückseite des Geräts.

Aufstellung

• Stellen Sie体系建设 Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Installieren oder positionieren Sie these Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
• Setzen Sie diese Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermögen Erschütterungen aus.
• Platzieren Sie diesen Gerät und andere Geräte (Blurray-Disc-Rekorder, externe Festplatten usw.) nicht direkt aufeinander. Ansonsten kann es zu Beschädigungen an Festplatten/Daten kommt.

Knopfelle (Lithium-Batterie)

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.
• Mit richtiger Ausrichtung der Pole einlagen.
• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.

Entfernen Sie die Batterien, wenn Sie die Fernbedienung über langere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
- Niemals starker Hitze oder offenem Feuer aussetzen.
- Lassen Sie die Batterie(n) nie längerere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
- Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Netzadapter

• Der Netzadapter kann mit Wechselstrom zwischen 220 V und 240 V betrieben werden. Verwenden Sie aber einen geeigneten Steckeradaptor, wenn der Stecker nicht in die Netzsteckdose passt.

Uber Bluetooth®

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

Dieses System verwendet das 2,4 GHz Frequenzband.

■ Zertifizierung deses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.

Die unten genannten Handlungen sind in einigen Ländern strafbar:

— Ein Auseinanderbauen oder Modifizieren des Geräts.
Ein Entfern der Spezifikationskennzeichnungen.

Nutzungsbeschrankungen

• Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
• Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder eineuge Funktionen können sich unterscheiden.
• Dieses System unterstützt Bluetooth. Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglichereise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an these System.
• Dieses System kann keine Daten an ein Bluetooth-Gerät übertragen.

Einsatzbereich

Verwenden Sie diese Gerät bei einer maximalen Reichweite von 10 m.

Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmer.

Interferenz von anderen Geräten

• Dieses System Funktioniert aufgrund von Funkwelleninterferenzen möglicherweise nicht korrekt, oder es konnen Störungen wie Rauschen und Tonsprünge auftreten, wenn thises System zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses System konnte nicht korrekt Funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie these System nicht in der Höhe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc).

Inhaltsverzeichnis

Vorsichtsmaßnahmen 2

Uber Bluetooth 3

Vor dem Gebrauch

Zubehörteile 4

Pflege des Geräts 4

Benutzung der Bedienelemente 5

Dieses System (Vorderseite/Seiten) 5
Dieses System (Rückseite) 5
Fernbedienung 6

Inbetriebnahme

Anschlisse 7

Vorgänge

VerwendungdesesSystems.....9

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI ControlTM") 10

Bluetooth®-Verbindung 11

Erweiterte Bedienvorgänge 11

Referenz

Fehlerbeseitigung 13

Lizenz. 14

Technische Daten 15

Zubehörteile

Überprüfen Sie vor der Nutzung dieser Systems das mitgelieferte Zubehör.

1 Fernbedienung (mit Batterie) (N2QAYC000119)
1Netzkabel
1 Netzadapter

• Stand der Produktnummern: April 2017. Änderungen vorbehalten.
• Verwenden Sie das Netzkabel und den Netzadapter nicht mit anderen Geräten.
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel und den mitgelieferten Netzadapter.

Pflege des Geräts

■ Reinigen Sie diesen System mit einem weichen, trockenen Tuch

• Wringen Sie bei starker Verschmutzung ein mit Wasser angefeuchtetes Tuch fest aus, um den Schmutz abzuwischen und wischen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie zur Reinigung these Systems niemals Alkohol, Farbverdūnnungsmittel oder Benzin.
• Bevor Sie ein chemisch behandeltes Tuch benutzen, lessen Sieitte die Gebrauchsanweisung des Tuches sorgfaltig durch.

Entsorgung oder Weitergabe des Systems

Dieses Gerät besteht die Benutzereinstellungendaten möglicherweise bei. Führn Sie also, wenn Sie these System entsorgen oder weitergeben, den Vorgang zum Zurücksetzen auf die Werkseinstellungen und Löschen der Benutzereinstellungen aus.

(⇒ 13, “Zurücksätzen auf die Werkseinstellungen.”)

• Der Bedienungsverlauf wird möglicherweise im Speicher diesen Systems aufgezeichnet.

• Die gezeigten Abbildungen können sich von Ihrem Gerät unterschieden.

• Die Bedienvorgänge in dieser Bedienungsanleitung werden überwiegend mit Fernbedienung beschreiben. Sie können die Bedienvorgänge jedoch auch an thisem System ausführren, indem Sie die entsprechenden Bedienelemente verwenden.

Benutzung der Bedienelemente

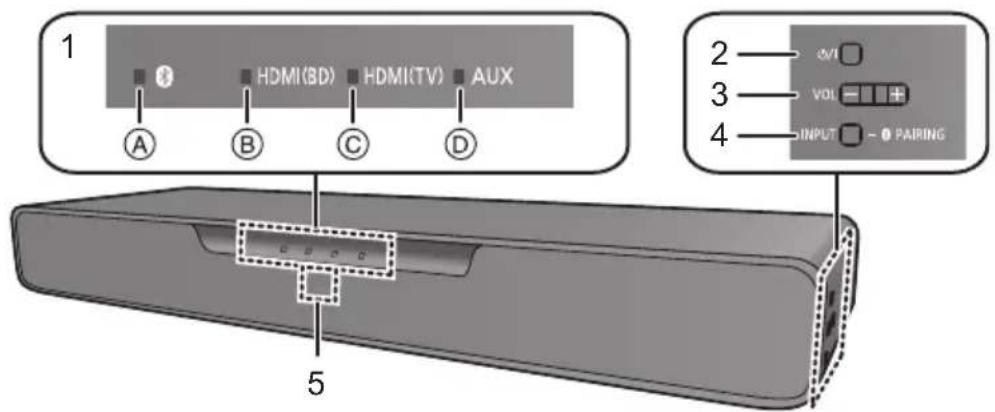

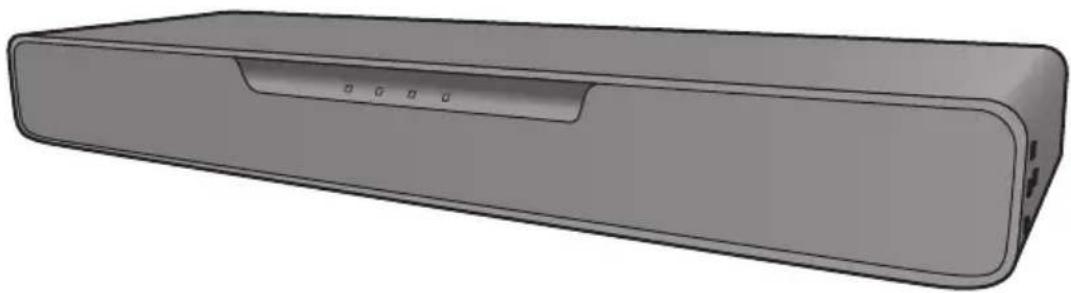

Dieses System (Vorderseite/Seiten)

1 LED-Anzeigen

Das aktuell ausgewählte Gerät wird angezeigt, indem die entsprechende Anzeige leuchtet.

Bluetooth 爆 )-Anzeige (leuchtet blau)
HDMI(BD)-Anzeige (leuchtet grün)
© HDMI(TV)-Anzeige (leuchtet grün)
AUX-Anzeige (leuchtet grun)

2 Bereitschafts-/Ein-Schalter (1/1)

Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.

3 Passen Sie die Lautstärke体系建设 Systems an ( → 9)

4 [ I N U T / - PAIRING]-Taste

• Das angeschlossene Gerät wird ausgewählt (Das Gerät wird mit jedem Druck auf diese Taste geändert)
• Es werden Bluetooth Geräte registriert

5 Fernbedienungssensor

Reichweite: Ca. 7 m direkt von vorne

Winkel: Winkel: Ca. 20^ nach oben und unter, ca. 30^ nach links und rechts

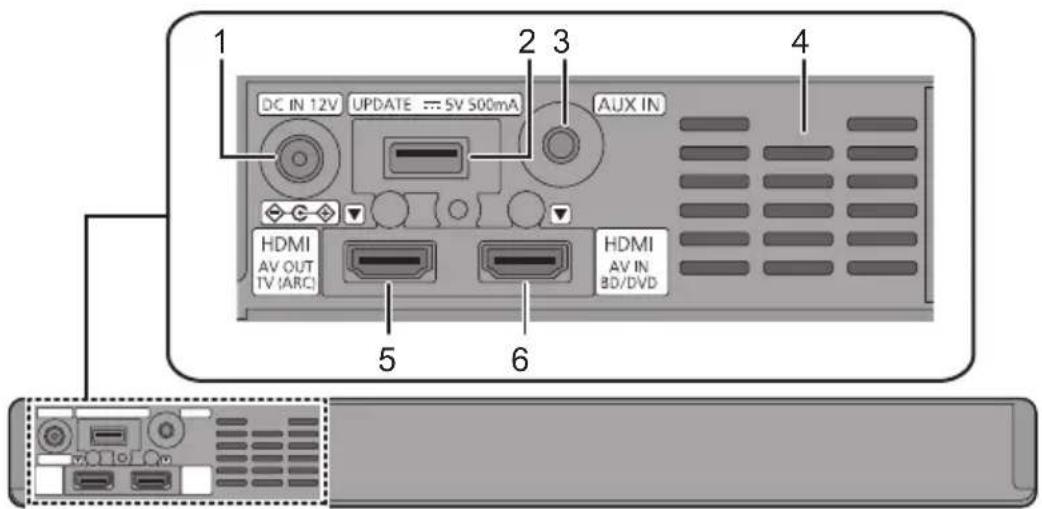

Dieses System (Rückseite)

1 DC IN (12 V)-Anschluss

2 Anschluss für Firmware-Updates

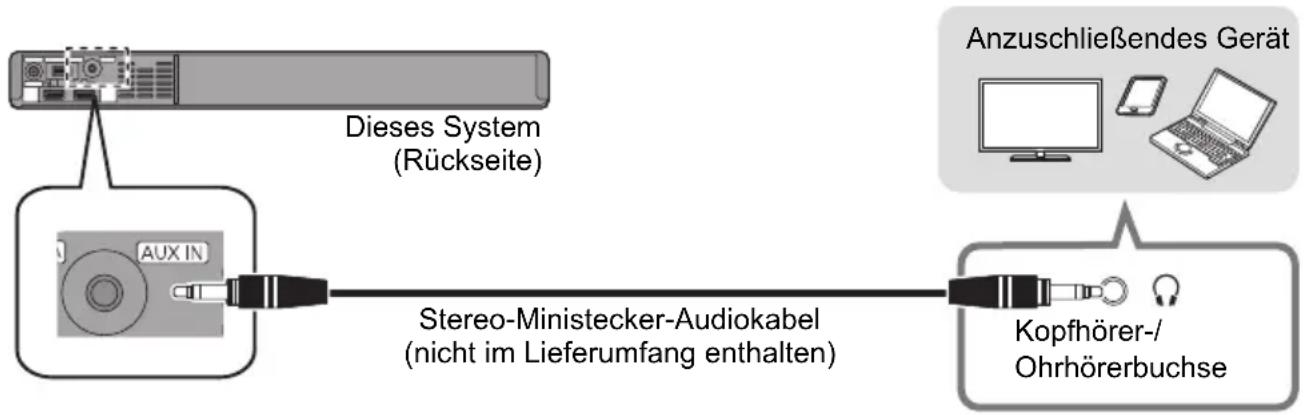

3 AUDIO IN-Anschluss (AUX IN)

4 Belüftungsöffnungen
5 HDMI AV OUT (TV (ARC))-Anschluss
6 HDMI AV IN (BD/DVD)-Anschluss

* Hinweis zu Firmware-Updates

Verwenden Sie den Anschluss für Firmware-Updates, um die Version dieser Systems über ein USB-Speichergerät zuactualisieren. (Wird bei normalen Bedienvorgängen nicht verwendet.)

Weitere Informationen zu Aktualisierungen der Version finden Sie auf der unter genannten Support-Website.

http://av.jpn/support.panasonic.com/support/global/cs/

(Diese Site ist nur auf Englisch verfügbar.)

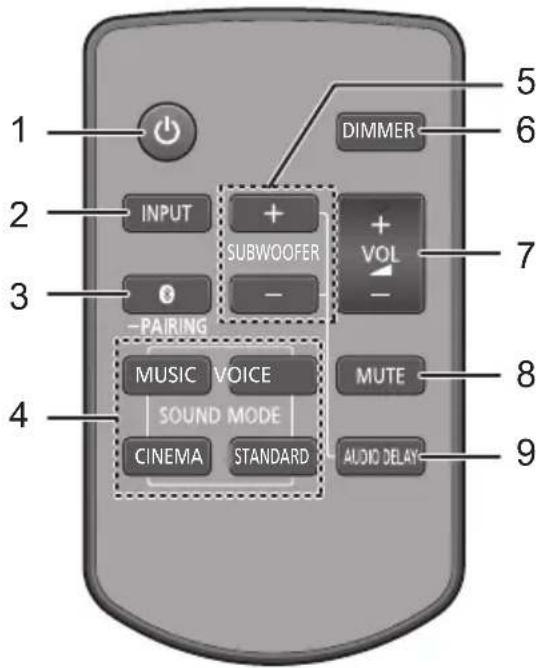

Fernbedienung

1 Dieses System ein- oder ausschalten ( 9)
2 Wahlen Sie die Eingangsgquelle ( 9) "HDMI(BD)" "HDMI(TV)" "AUX"

↑ "Bluetooth

3 Wahlen Sie das Bluetooth -Gerät als Quelle (→ 9)
4 Hiermit wird der Sound-Modus ausgewählt. ( 9)
5 Passen Sie den Bass (in vier Schritten) an.

Niedrigste

Hochste

6 Passen Sie die Helligkeit der LED-Anzeigen an.
7 Passen Sie die Lautstärke体系建设 Systems an ( 9)
8 Stummschalten ( 9)
9 Passen Sie die Verzögerung zwischen Video und Audio an.

① Drucken Sie [AUDIO DELAY] auf der Fernbedienung.

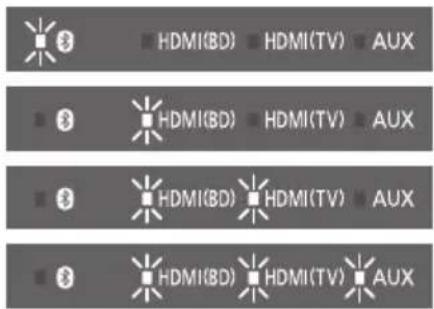

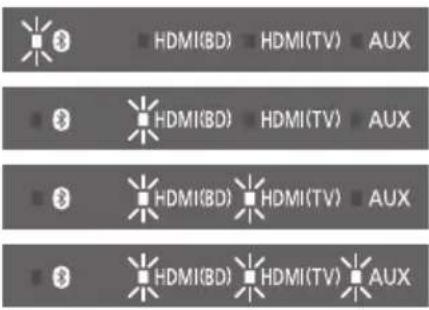

- Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.
② Wenn der aktuelle Modus angezeigt wird (ca. 10 Sek.), drücken Sie [+ SUBWOOFER] oder [SUBWOOFER -].
Die Einstellung wird mit jedem Druck auf [+ SUBWOOFER] in der folgenden Reihenfolge geändert (in umgekehrter Reihenfolge, wenn [SUBWOOFER -] gedrückt wird): "Auto" "Aus" "Level 1" "Level 2""

• Wenn für ca. 10 Sek. kein Bedienvorgang erfolgt oder eine andere Taste als [+ SUBWOOFER], [SUBWOOFER -] oder [DIMMER] gedrück wird, kehren die Anzeigen zum normalen Status zurück. (Wenn die Bassfrequenzen versehentlich angepasst werden, wenn [+ SUBWOOFER] oder [SUBWOOFER -] gedrück wird, führen Sie die Schritte ab Schritt ① erneut aus.)

"Auto"

Forder dem ersten Gebrauch

Entfernen Sie die Isolierfolie A.

Austauschen einer Knopfbatterie

Batterietyp: CR2025 (Lithium-Batterie)

①

(2)

• Setzen Sie die Knopfbatterie mit der (+)-Markierung nach oben zeigend ein.

Die Symbole auf der mitgelieferten Fernbedienung haben die folgenden Bedeutungen:

Warning (lesen Sie die Bedienungsanleitung der Knopfzellenbatterie)

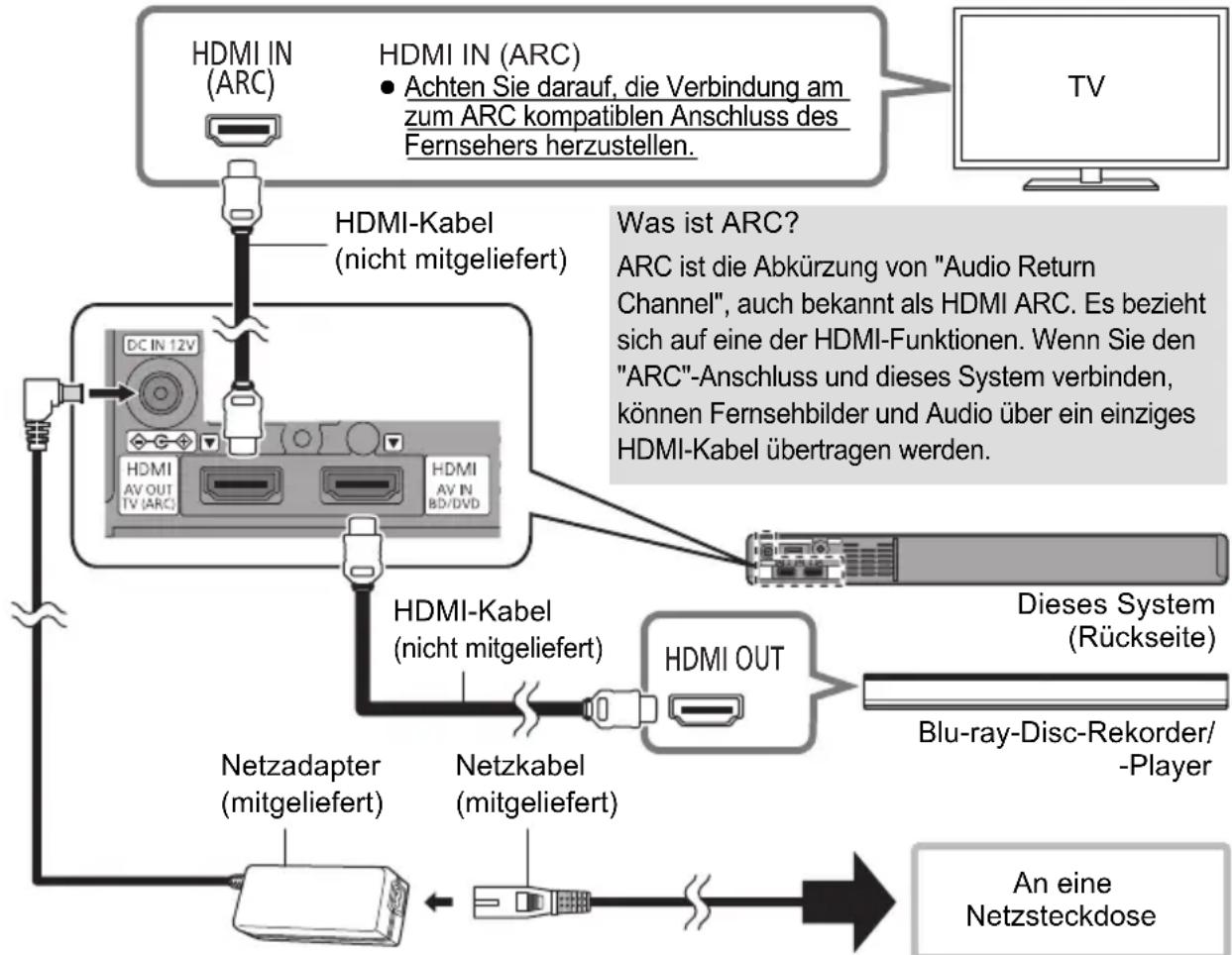

Anschlüsse

• Schalten Sie vor dem Anschluss alle Geräte aus, undlesen Sie die betreffenden Bedienungsanleitungen durch.

Schlieben Sie das Netzkabel erst dann an die Steckdose an, wenn alle anderen Anschlüsse erfolgt sind.

• Erwerben Sie ein HDMI-Kabel, das als "High-Speed HDMI Cable" eingestuft wurde. Der Betrieb ist nur mit Kabeln möglich, die den HDMI-Standards genügen.

Dieses System Unterstützung 3D-Inhalte.

• Sie können einen 3D-kompatiblen Fernseher und einen 3D-kompatiblen Blu-ray-Disc-Rekorder/Player an diesen System anschließen und spektakuläre 3D-Bilder von handelsüblichen Blu-ray-Discs und anderen SpeichermedienGENIEHEN.

Dieses System unterstützt die HDR-Übertragung (High Dynamic Range) von 4K-Signalen (50p/60p).

• Es ist ein HDMI-Kabel erforderlich, das 18 Gbps unterstützt, um 4K (50p/60p)-HDR-Inhalte wiederzugegeben.

• Sie können einen 4K-kompatiblen Fernseher und einen 4K-kompatiblen Blu-ray-Disc-Rekorder/Player an diesen System anschließen und glatte HD-Bilder auch auf einem großen Bildschirm genieten. (Es sind zwei HDMI-Kabel erforderlich, die 18 Gbps unterstützen.)

• Platzieren Sie these System nicht auf anderen Geräten wie Blu-ray-Disc-Rekordern.

• Halten Sie magnetisierte Gegenstände fern. Magnetkarten, Uhren usw. können beschädigt werden, wenn sie zu nahe an thisem Gerät platziert werden.

• Das Gerät befindet sich im Standby-Modus, wenn der Netzadapter angeschlossen wird. Der Primärkreis ist immer aktiv, so lange der Netzadapter an eine Steckdose angeschlossen ist.
• Dieses System verbraucht auch eine geringe Menge Strom ( 15), wenn es ausgeschelt ist. Ziehen Sie, im Interesse der Energieeinsparung, den Stecker aus der Netzsteckdose, wenn Sie das System für eine lange Zeit nicht verwenden.
  Die Symbole auf dem mitgelieferten Netzadapter haben die folgenden Bedeutungen:

Wechselstrom

Gleichstrom

Gerat der Klasse II (doppelt isoliert konstruiert)

Andern der Einstellungen des Fernsehers

Sie müssen die Einstellungen des Fernsehers ändern, um diese System und den Fernseher über ein HDMI-Kabel zu verbinden und Sound korrekt über these System wiederzugeben. Bei den folgenden Anweisungen wurde ein Fernseher von Panasonic (VIERA) als Beispiel verwendet.

• Die Bedienschritte und die angezeigten Namevarierten je nach Fernseher (VIERA). Einzelheiten finden Sie in der (elektronischen) Bedienungsanleitung des Fernsehers (VIERA).

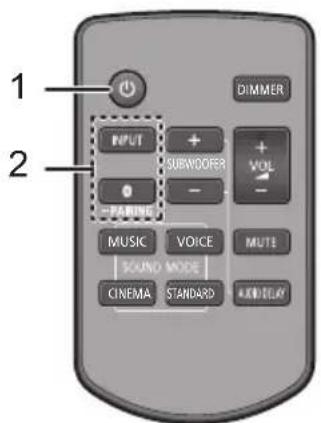

1 Verbinden Sie these System und den Fernseher über ein HDMI-Kabel. ( 7)

• Wenn these System und der Fernseher verbunden sind, schalten Sie sie ein.

2 Stellen Sie das Ausgabeziel des Fernseher-Sounds auf "Heimkino" ein.

Bedienungsbeispel:

Drücken Sie [Apps], wahlen Sie "VIERA Link" aus und stellen Sie "Lautsprecher Aufsahl" auf "Heimkino" ein.

• Vergewissern Sie sich, dass die VIERA Link-Einstellung an beiden Geräten eingeschaltet ist.
• Führn Sie außer dem die oben genannten Schritte aus, wenn ein neuen Gerät hinzugeführst, der Fernseher erneut angeschlossen oder die Standardeinstellungen wiederhergestellt wurden.

Verwendendes AUDIO IN (AUX IN)-Anschlusses

Sie können these Gerät auch über ein Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten) anschließen.

Stellen Sie den Eingang deses Systems auf "AUX" ein.

• Verwenden Sie ein HDMI-Kabel (nicht im Lieferumfang enthalten), um einen Blu-ray-Disc-Rekorder/-Player anzuschreiben.
• Wenn ein Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten) angeschlossen wird, können hochauflösende Soundquellen in CD-Klangqualität wiedergegeben werden.
  Die VIERA Link-Funktion these Systems ( 10 "Verknupfter Betrieb mit dem Fernseher (VIERA Link "HDAVI ControlTM")') kann nicht verwendet werden.

Weitere Informationen zu anderen Anschlussmethoden finden Sie auf der unter genannten Support-Website.

http://av.jpn.support.panasonic.com/support/global/cs/

(Diese Site ist nur auf Englisch verfügbar.)

Verwendung deses Systems

Vorbereitung

• Schalten Sie den Fernseher und/oder das angeschlossene Gerät an.

1 Drücken Sie [], um diese System einzuschalten.
2 Wahlen Sie die Quelle.

Drücken Sie	Zur Auswahl von
[INPUT]	“HDMI(BD)”→“HDMI(TV)”→“AUX” ↑—“Bluetooth®”←
[8]	“”(Bluetooth®)

Wenn 'als Quelle gewählt ist

Am Bluetooth®-Gerät:
Wahlen Sie these System als Ausgangsquelle des angeschlossenen Bluetooth®-Geräts und beginnen Sie die Wiedergabe.

■ Wenn "HDMI(BD)" als Quelle gewählt ist

Schalten Sie den Fernseher und das
angeschlossene Gerät ein:
Wahlen Sie den TV-Eingang für diesen System
und starten Sie die Wiedergabe am
angeschlossenen Gerät.

Einstellen der Lautstärke des Systems

Drucken Sie [+VOL - ]

Jeder Eingangsmodus behalt eine eigene Lautstarkeneinstellung bei.

Auswahlen eines Sound-Modus

Sie konnen den Sound-Modus mit der entsprechenden Taste auswahlen.

Vergewissern Sie sich, dass die HDMI(TV)- und die AUX-Anzeige zweimal blinken.

MUSIC: Verbesser den Ton von Musikinstrumenten und Liedern. VOICE: Verständt die Stimmen der Sprecher bei Nachrichten und Sportkommentaren. CINEMA: Erzeugt einen kräftigen, dreidimensionalen Ton für这部电影. STANDARD: Bestens für dramatische Filme und Unterhaltungssshows geeignet.

Stummschalten

Drucken Sie [MUTE].

• Wahrend der Stummschaltung blinken HDMI(BD)-, HDMI(TV)- und AUX-Anzeige gleichzeitig.
• Drucken Sie die Taste erneut, um abzubrechen oder regeln Sie die Lautstärke.
  Die Stummschaltung wird abgebrochen, wenn diese System ausgeschaltet wird.

Funktioniert these System nicht wie erwartet oder ist der Ton ungewohnlich, kann durch ein Rücksetzen der Einstellungen auf die Werkseinstellungen das Problem behoben werden. ( 13 "Zurücksetzen auf die Werkseinstellungen.")
Wenn das Problem weiterhin besteht: ( 13 , "Audio/Bild")

• Kommt Sound aus den Laufsprechern des Fernsehers, verringn Sie die Laufstarke des Fernsehers auf das Minimum.
  Die maximalen Lautstärkepegel von Fernseher und thisem System konnen sich untersuchen.
• Wechseln Sie den Eingang des Fernsehers zum Fernseher-Tuner, um den Fernseher als Video- und Audioquelle auszuwahlen, während eine Wiedergabe vom an den HDMI AV OUT (TV (ARC))-Anschluss angeschlossene Gerät erfolgt. Wenn außerdem VIERA Link (HDMI) ausgeschaltet ist, wechseln Sie den Eingang these Systems in den TV-Modus.
• Um den Fernseher als Audioquelle auszuwahlen, während eine Wiedergabe vom Gerät erfolgt, das an den AUDIO IN (AUX IN)-Anschluss angeschlossen ist, whichen Sie den Eingang des Fernsehers zum TV-Tuner.

Verknüpfter Betrieb mit dem Fernseher (VIERA Link "HDAVI ControlTM")

Was ist VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" ist eine nützliche Funktion, die eine Verknüpfung der Bedienung these Geräts mit einem Panasonic-Fernsehgerät (VIERA) unter "HDAVI Control" bietet.

Sie können diese Funktion verwenden, indem Sie die Geräte über ein HDMI-Kabel anschließen. Einzelheiten zur Bedienung finden Sie in der Betriebsanleitung der angeschlossenen Geräte.

Möglichkeiten von VIERA Link "HDAVI Control"

Um sicherzustellen, dass die Audioausgabe über these System erfolgt, schalten Sie these System mit der TV-Fernbedienung ein und wahren Sie über das Laatsprechermenü im Menu VIERA Link die Heimkino-Option aus.

Die Verfügbarkeit und die Funktion der Einstellungen kann je nach Fernseher variieren. Siehe in der Bedienungsanleitung des Fernsehers für Details.

Lautsprechersteuerung

Mithilfe der TV-Menüeinstellungen können Sie auswahlen, ob die Tonausgabe über these Gerät oder die TV-Lautsprecher erfolgen soll.

Heimkino

Dieses System ist aktiv.

• Wenn sich these System im Standby-Modus befindet, wird durch Wechseln der TV-Lautsprecher zu dieser System im VIERA Link-Menu体系建设 System automatisch eingeschaltet.
• Sie können die Lautstärkeeinstellung these Systems mithilfe der Lautstärke- oder Stummschalt-Taste auf der Fernbedienung des Fernsehers regeln.
• Wenn Sie diesen System ausschalten, werden die TV-Lautsprecher automatisch aktiviert.
• Der Ton wird automatisch von diesen System ausgegeben, wenn der Fernseher zu VIERA Link "HDAVI Control 4" oder einer neuen Version kompatibel ist.

TV

TV-Lautsprecher sind aktiviert.

Automatische Eingangsumschaltung Wenn die folgenden Bedienvorgänge ausgeführten werden, wechselt these System automatisch zur entsprechenden Eingangsquelle.

• Bei Beginn der Wiedergabe auf einem an die HDMI-Schnittstelle angeschlossenen Gerät.*
• Wenn der Fernsehereingang gewechselt wird
• Wenn die Ausgangseinstellung der Laufsprecher am Fernseher auf diesen System eingestellt ist, werden Fernseher und these System automatisch eingeschaltet (Einschaltautomatik).

Ausschalt-Link

Wenn der Fernseher ausgeschaltet wird, so wird diese System automatisch ausgeschaltet. (These Funktion ist nicht aktiv, wenn Bluetooth als Quelle genutzt wird.)

Automatische Lippen-Synchronisation

(HDAVI Control 3 oder später)

Eine Verzögerung zwischen Ton und Bild wird automatisch durch Hinzufugen eines Zeitlochs bei der Tonausgabe korrigiert, wodurch Sie einen störungsfreien zum Bild vernehmen.

• Bei Fernsehgeräten, die kompatibel mit dem VIERA Link "HDAVI Control 3" oder später sind, erfolgt die Verzögerungseinstellung automatisch und der VIERA Link wird auf Ein eingestellt.

• VIERA Link "HDAVI Control", beruht auf den Steuerungsfunktionen von HDMI, wobei es sich um einen Industriestandard namens HDMI CEC (Consumer Electronics Control) handelt, und ist eine von uns eigens entwickelte und hinzugeführte Funktion. Deshalb kann ihr Betrieb bei Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht gewährleistet werden.
• Dieses Gerat understands die Funktion "HDAVI Control 5". "HDAVI Control 5" ist der Standard für die zu Panasonics HDAVI Control kompatible Ausstattung. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
• Angaben zu Geräten anderer Hersteller, welche die VIERA Link-Funktion unterstützen, können Sie den jeweiligen Handbuchern entnahmen.

Bluetooth®-Verbindung

Durch Verwendung der Bluetooth® Verbindung können Sie drahtlos Sound vom Bluetooth® Audiogerät mit diesen Gerät anhören.

• Weitere Informationen zur Verbindung eines Bluetooth Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Vorbereitung

• Schalten Sie die Bluetooth®- Funktion des Geräts ein und bringen Sie das Gerät in die Höhe des Systems.

Bluetooth®-Verbindung

1 Drücken Sie [3] zur Auswahl von "3".

• Blinkt die Anzeige schnell, begeben Sie sich zu Schritt 3.

2 Drücken und halten Sie [8] bis die "Anzeige schnell blinkt.

• Blinkt die Anzeige langsam, wiederholen Sie Schritt 2.

3 Wahlen Sie "SC-SB10" aus dem Bluetooth -Menü des Bluetooth®-Geräts.

• Wenn Sie zur Eingabe des Zugangsschlüssels am Bluetooth®-Gerät aufgefordert werden, geben Sie "0000" ein.
• Sobald das Bluetooth-Gerät angeschlossen ist, hört die “Anzeige auf zu blinken und leuchtet auf.

• Mit diesen System konnen Sie bis zu 8 Geräte registrierten. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am langsten nicht verwendet wurde, ersetzt.

Anschluss eines gekoppelten Bluetooth®-Geräts

1 Drücken Sie [3] zur Auswahl von "3".
Leuchtet die Anzeige auf, ist bereits ein Bluetooth-Gerät an these System angeschlossen. Dieses abtrennen. () unterhalb
2 Wahlen Sie "SC-SB10" aus dem Bluetooth -Menu des Bluetooth-Geräts.

Abtrennen eines Bluetooth-Geräts

Halten Sie [bedruckt, bis die ''Anzeige zu ], blinken beginnnt.

• Dieses System kann nur mit einem Gerät auf einmal verbunden sein.

Erweiterete Bedienvorgänge

Auto Power Down-Funktion

Dieses System wird automatisch ausgeschelt, wenn ca. 19 Min. und 30 Sek. lang kein Audioeingang und kein Bedienvorgang erfolgt.

1 Halten Sie "Ein" "Aus"

[+ SUBWOOFER] auf der

Fernbedienung gedrück und drücken Sie währenddessen [VOL -] an thisem System länger als 4 Sek.

• Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

2 Wenn der aktuelle Modus angezeigt wird (ca. 20 Sek.), drücken Sie [+ SUBWOOFER] noch einmal.

Die Einstellung ändert sich jeder Mal, wenn [+ SUBWOOFER] gedrückt wird.
Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet.
Die Einstellung wird bis zu einer erneuten Veränderung beibehalten.
Die Standardeinstellung dieser Funktion lautet "Ein".

Bluetooth®-Standby

Mithilfe dieser Funktion konnen Sie ein gekoppeltes Bluetooth®-Gerät anschließen, wenn these System sich im Standby-Modus befindet.

1 Halten Sie "Ein" "Aus" [SUBWOOFER -] auf der HDMI(BD)

Fernbedienung gedrück und drücken Sie währenddessen [VOL -] an thisem System länger als 4 Sek.

• Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

2 Wenn der aktuelle Modus angezeigt wird (ca. 20 Sek.), drücken Sie [SUBWOOFER -] noch einmal.

Die Einstellung ändert sich jedes Mal, wenn [SUB WOOFER -] gedrück wird.
Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet.
- Die Einstellung wird beibehalten, bis diese wieder geändert wird.
Die Standardeinstellung dieser Funktion lautet "Ein".

Wechseln des Bluetooth®-Kommunikationsmodus

Ändern Sie den Bluetooth®-Anschluss-Link-Modus, um den Anschlusstyp anzupassen. Sie konnen zu Modus 2 (Priorität auf Klangqualität) oder Modus 1 (Priorität auf Konnektivität) wechseln, indem Sie die folgenden Schritte ausführten:

1 Drücken Sie []Zur Auswahl von “ ” .

Schalten Sie zuvor die Verbindung Ihres Gerats aus.

2 Halten Sie "Modus 1" "Modus 2"

[DIMMER] auf der Fernbedienung gedrückt und

drucken Sie währrendessen [VOL -] an thisem System länger als 4 Sek.

• Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

3 Wenn der aktuelle Modus angezeigt wird (ca. 10 Sek.), drücken Sie [DIMMER] noch einmal.

Die Einstellung ändert sich jeder Mal, wenn [DIMMER] gedrück wird.
Die Anzeige der ausgewählten Funktion blinkt 10 Sekunden lang, und anschließend wird der Einstellungsmodus beendet.
Die Einstellung wird beibehalten, bis diese wieder geändert wird.
Die Standardeinstellung dieser Funktion lautet "Modus 2".

Ausschalten von VIERA Link (HDMI) (HDAVI ControlTM)

Sie konnen VIERA Link ausschalten, wenn beispielsweise ein nicht mit Panasonic HDMI kompatibles Gerät angeschlossen und der Betrieb instabil ist.

Halten Sie [MUTE] auf der Fernbedienung gedrückt und drücken Sie wahrenddessen [VOL -] an thisem System länger als 4 Sek.

• Alle Anzeigen blinken einmal, wenn die Lautstärkebegrenzung ausgeschaltet wird.

• Wenn VIERA Link (HDMI) ausgeschaltet ist, so ist die ARC-Funktion nicht verfügbar. Um den Fernseher als Quelle auszuwahlen, müssen Sie ein Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten) anschließen.
• Setzen Sie, um diesen Vorgang rückgangig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 13)
  Die Standardeinstellung dieser Funktion lautet "Ein".

Wechseln des AUX-Eingangsmodus

Sie konnen den AUX-Eingangsmodus (TV/Music)
wechseln, indem Sie die folgenden Schritte ausführten:
Wahlen Sie den "TV"-Modus aus, um den Fernseher anzuschreiben, oder den "Music"-Modus, um ein Musikgerät usw. anzuschreiben.

1 Halten Sie

[INPUT] auf der Fernbedienung gedrückt und

"TV" "Musik"

drucken Sie währrendessen [VOL -] and thisem System länger als 4 Sek.

• Der aktuelle Modus wird von der entsprechenden LED-Anzeige angezeigt.

2 Wenn der aktuelle Modus angezeigt wird (ca. 20 Sek.), drücken Sie [INPUT] noch einmal.

Die Einstellung ändert sich jedes Mal, wenn [INPUT] gedrückt wird.
- Die Anzeige für die gewählte Funktion blinkt 20 Sekunden lang und der Einstellungsmodus wird anschließend beendet.
Die Standardeinstellung dieser Funktion ist der "TV"-Modus.

Fernbedienungscode

Wenn andere Panasonic-Geräte auf die Fernbedienung these Systems reagieren,ändern Sie den Fernbedienungsgode an thisem System und an der Fernbedienung.

Vorbereitung

Schalten Sie alle anderen Panasonic-Produkte aus.
Schalten Sie das System ein.

Ändern Sie den Code der Fernbedienung in Code 2:

① Richten Sie die Fernbedienung auf den Fernbedienungssensor des Systems.
② Drücken und halten Sie [MUTE] und [VOL-] auf der Fernbedienung für mehr als 4 Sek. gedrückt.

• Alle Anzeigen blinken für 10 Sek., wenn der Code deses Systems geändert wird.

• Um den Fernbedienungscode in Code 1 zu wechseln, wiederholen Sie die obigen Schritte, aber ersetzen Sie [VOL -] durch [VOL +].

Ausschalten der Lautstärkenbegrenzung

Sollte Sie ein leiser Lautstärkezustand jedem Mal dann stären, wenn Sie these System einschalten, können Sie z. B. diese Funktion wie folgt ausschalten:

Halten Sie [MUTE] auf der Fernbedienung gedrückt und drücken Sie wahrendessen [VOL + ] an thisem System länger als 4 Sek.

• Alle Anzeigen blinken einmal, wenn die Lautstärkebegrenzung ausgeschaltet wird.

Die Standardeinstellung dieser Funktion lautet "Ein".
- Setzen Sie, um diesen Vorgang rückgangig zu machen, alle Einstellungen auf Werkseinstellungen zurück. (⇒ 13)

Fehlerbeseitigung

Prüfen Sie die folgenden Punkte, bevor Sie sich an den Kundendienst wenden. Falls Sie bei einigen Prüfpunkten Zweifel haben oder das Problem sich durch die in der folgenden Aufstellung vorgeschlagenen Lösungen nicht beheben latent, wenden Sie sichitte an ihren Handler.

Weitere spezielle Hilfe, Support und Beratung zu diesen System erhalten Sie unter:

http://av.jpn.support.panasonic.com/support/global/cs/

(Diese Site ist nur auf Englisch verfügbar.)

Zurücksetzen auf die Werkseinstellungen.

Während these System eingeschaltet ist, halten Sie [l] an thisem System langer als 4 Sek. gedrückt. (Alle Anzeigen werden zweimal blinken, wenn these System zurückgesetzt wird.)

Funktioniert这点es System nicht wie erwartet, kann das Zurücksetzen der Einstellungen auf die Werkseinstellungen das Problem beheben.

• Der Fernbedienungscode kehrt auf "1" zurück, wenn these System auf die Werkseinstellungen zurückgesetzt wird. Um den

Fernbedienungscode zu ändern, siehe Seite 12.

Allgemeine Bedienung

Kein Strom.

• Das Netzkabel sicher einführen. ( 7)
• Wenn die Anzeigen blinken und sich these System nach dem Einsatzten sofort wieder ausschaltet, trennen Sie das Netzkabel ab und wenden sich an ihren Handler.

Die Fernbedienung Funktioniert nicht richtig.

Die Batterie ist leer. Ersetzen Sie es durch ein neues. ( 6)
- Nach einem Batteriewechsel der Fernbedienung muss der Code der Fernbedienung unter Umständen neu eingestellt werden. (→ 12)
- Verwenden Sie die Fernbedienung innerhalb des richtigen Betriebsbereichs. (⇒ 5)
- Der Signalsensor der Fernbedienung empfängt möglicherweise keine Signale, wenn er direktem Sonnenlicht oder starkem Inverter-Leuchtstoffhrenlicht ausgesetzt wird.
- Möglicherweise wurde die Trennfolie nicht entfern. Entfernen Sie die Trennfolie. (⇒ 6)

Die "AUX"-Anzeige blinkt weiterhin schnell.

Schalten Sie这点es System aus, trennen Sie das Netzkabel ab und wenden Sie sich an ihren Handler. Beschreiben Sie beim Handler den Status der LED-Anzeigen.

Dieses System wird automatisch in den Standby-Modus geschalte.

Die "Auto Power Down"-Funktion ist an.

Dieses System wird automatisch in den Standby-Modus geschalte, wenn kein Signal eingeht und für ca. 19 Min. und 30 Sek. kein Bedienvorgang erfolgt. Auf Seite 11 finds Sie Informationen zum Ausschalten dieser Funktic

Dieses System Funktioniert nicht ordnungsgemäß.

• Ist das HDMI-Kabel verkehrt herum an die IN- und OUT-Anschlüsse angeschlossen? Schalten Sie diese System aus, trennen Sie das Netzkabel ab und schreiben Sie das HDMI-Kabel korrekt an.
• Wenn die AUX-Anzeige dreimal im folgenden Muster blinkt: zweimal blinken, Pause, so unterscheidet sich der Fernbedienungscode these Systems von dem der Fernbedienung. Stellen Sie den Fernbedienungscode erneut ein.

VIERA Link (HDMI)-bezogene Bedienvorgänge können nicht mehr ordnungsgemäß ausgeführrt werden.

• Dies kann geschehen, wenn nach einem Stromausfall oder nach dem Abtrennen des Netzkabels die HDMI-Verbindungen geändert wurden. Versuchen Sie Folgendes:

• Wenn Sie den Fernseher (VIERA) und diese System über ein HDMI-Kabel verbunden und den Fernseher (VIERA) eingeschaltet haben, trennen Sie das Netzkabel bei eingeschalteten System ab und schreiben es dann wieder an.

Audio/Bild

Die Audiosignale des Fernsehers werden nicht über这点es System wiedergegeben.

Es wird kein Klang/kein Bild ausgegeben, obwohl die Wiedergabe am angeschlossenen Gerät begonnen hat.

Stummschaltung ausschalten. ( 9)
- Überprüfen Sie die Anschlüsse der anderen Geräte. (→ 7)
- Dieses Gerät aus- und wieder einschalten.
- Wenn these System über ein HDMI-Kabel mit dem Fernseher verbunden ist, vergewissem Sie sich, dass der HDMI-Anschluss des Fernsehers mit "HDMI (ARC)" gekennzeichnet ist. Anderenfalls konnen die Audiosignale des Fernsehers nicht über diese System ausgegeben werden. Wenn ein Fernseher mit HDMI-Anschluss verwendet wird, welcher nicht mit "ARC" gekennzeichnet ist, verbinden Sie den Kopfhörer-/Ohrhöreranschluss des Fernsehers mit dem AUDIO IN (AUX IN)-Anschluss dieser Systems mit einem Stereo-Ministecker-Audiokabel (nicht im Lieferumfang enthalten). ( 8, "Verwendenden Audio In (AUX IN)-Anschlusses")
- Wenn these System mit einem Panasonic-Fernseher (VIERA) verbunden ist und Sie these System einschalten, indem Sie es direkt bedienen, erfolgt möglicherweise keine Audioausgabe. Schalten Sie these System in dieser Fall über VIERA Link ein. Verwenden Sie dazu die Fernbedienung des Fernsehers (VIERA).
- Ist der Anschluss richtig, liegt weiterecht ein Problem an den Kabeln vor. Wiederholen Sie die Anschlüsse mit anderen Kabeln.
- Überprüfen Sie die Tonausgabe-Einstellungen am angeschlossenen Gerät.

Die Lautstärke wird verringgert, wenn these System eingeschaltet wird.

Wenn these System ausgeschelt wird, während sich die Lautstärkeeinstellung im oberen Bereich (über 50) befindet, wird die Lautstärke these Systems automatisch auf mittlere Werte (50) verringgert, wenn these System eingeschaltet wird. ( 12)

Esistkein Ton zu horen.

Dieses System wird automatisch ausgeschaltet.

(Wenn these System ein Problem erkennt, wird eine Sicherheitsmaßnahme aktiviert, und these System wird automatisch in den Standby-Modus geschalte.)

• Es liegt ein Problem am Veränder vor.
• Ist die Lautstärke extrem hoch?

Verringern Sie in thisem Fall die Lautstärke.

• Steht das Gerät an einem sehr früben Ort?
  Versetzen Sie das Gerät in thisem Fall an einen kühleren Ort, warten Sie kurzzeitig ab und versuchen Sie dann, es erneut einzuschalten.
• Je nach Kombination von Fernseher und angeschlossenem Gerät wird die Audioausgabe möglichwerweise vorübergehend deaktiviert, wenn der Fernseher ein-/ausgeschaltet oder der Eingang gewechselt wird.
• Wenn die HDMI(BD)- und die HDMI(TV)-Anzeige leuchten und die AUX-Anzeige weiterhin blinkt, wird HDCP 2.2 vom HDMI-Anschluss oder dem Setup des Fernsehers nicht unterstützt. Details finden Sie in der Bedienungsanleitung des TV-Geräts.

Bluetooth®

Die Kopplung kann nicht ausgeführrt werden.

Überprüfen Sie den Zustand des Bluetooth®-Geräts.

Das Gerät kann nicht verbunden werden.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Aufzechnung wurde ersetzt. Versuchen Sie, das Gerät erneut zu koppeln. (→ 11)
- Dieses System ist unter Umständen mit einem anderen Gerät verbunden. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über diesen System zu horen.

Bei einigen integrierten Bluetooth Geräten müssen Sie den Audioausgang manuell auf "SC-SB10" einstehen. Details dazu finden Sie in der Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bringen Sie das Bluetooth®-Gerät;naher an diesen System heran.
• Entfernen Sie alle Hindernisse zwischen diesen System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequencyband verwenden (Wireless Router, Mikrowellen, drahtlose Telefone, etc.), verursachen Störungen. Bringen Sie das Bluetooth®-Gerät erhöhen Sie die Entführung zu anderen Geräten.

Lizenz

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

HDAVI Controft is ein Markenzeichen von Panasonic Corporation.

Nur bei HDMI AV OUT (TV (ARC))

Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Mit Lizenz von DTS Licensing Limited hergestellt. DTS, das Symbol sowie DTS und das Symbol zusammen sind eingetragene Warenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Technische Daten

VERSTÄRKERTEIL

RMS-Ausgangsleistung (nicht gleichzeitiger Antrieb)

Frontkanal (L/R)

Gesamte effektive Ausgangsleistung

40W

LAUTSPRECHERTEIL

Frontloutsprecher (integriert, L/R)

Vollbereich

4 cm kegelforderig × 1 /Kanal

Tweeter

1,4 cm Kuppeltyp × 1/Kanal

Impedanz (gesamt)

6Ω

Subwoofer (integriert)

Woofer

8 cm kegelförmig × 1

Impedanz (gesamt)

3Ω

Passivstrahler

8cm×2

Bluetooth®-ABSCHNITT

Bluetooth®-Systemspezifikationen

Bluetooth® Version 2.1+EDR

Klassifizierung von Drahtlosgeräten

Klasse 1

Unterstützte Profile

A2DP

Unterstutzer Codec

SBC

Frequenzband

2,4 GHz Band FH-SS

Reichweite

Ca. 10 m sightlinie

ANSCHLUSS-ABSCHNITT

HDAVI Control

Dieses Gerät unterstützt die Funktion "HDAVI Control 5".

HDMI AV-Eingang (BD/DVD) 1

Eingangsverbinder Typ A (19 Pin)

HDMI AV-Ausgang (TV (ARC)) 1

Ausgangsverbinder Typ A (19 Pin)

Nur für Updates 1

AUX-Eingang 1

Anschluss-Typ

3,5 mm-Stereo-Ministecker

Abtastfrequenz

(HDMIARC) 32kHz,44,1kHz,48kHz

AC 220 V bis 240 V, 50/60 Hz

Stromverbrauch

Ca. 11 W

Stromverbrauch im Standby-Modus

Wenn "Netzwerk-Standby"* auf "OFF" eingestellt ist

Ca. 0,3 W

Wenn "Netzwerk-Standby"* auf "ON" eingestellt ist

Ca. 0,5 W

Abmessungen (B× H× T)

Ca. 430 × 52 × 130 ~mm

(Einschließlich der überstehenden Teile)

Ca. 431 × 52 × 134 ~mm

Gewicht

Ca. 1,8kg

Betriebstemperaturbereich

von 0^ bis +40^

Betriebsfeuchtigeskeitsbereich

20% bis 80% RH (keine Kondensation)

• "Netzwerk-Standby" bezieht sich auf "Bluetooth® Standby" und "VIERA Link".
• Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
• Bei den Angaben für Gewicht und Abmessungen handelt es sich um Naherungswerte.
  Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Stereo mini 3,5mm

Technische gegevens 15

Accessoires

De afstandsbediening werkt nicht correct.

Dit systemd werkt nicht correct.

De VIERA Link (HDMI)-verwante handelingen werken nicht länger correct.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den

Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden dürfen.

Bitte führn Sie alte Produkte und verbrauchte Batterien zur Behandlung,

Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie dazu, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an. Ihren ortlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung deses Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In thisem Fall erfolgt these auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

François

Konformitätserklarung (DoC)

Hiermit erklärt "Panasonic Corporation", dass these Produkt den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entspricht.

Kunden können eine Kopie der Original-Konformitätserklung zu unseren RE-Produkten von unseren KE-Server herunterlagen: http://www.doc.panasonic.de

Kontaktadresse des zugelassenen Vertragsbüros:

Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 - 2480 MHz 10 dBm

Français
