SCSB1EG - Barre de son PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Panasonic
Modèle	SCSB1EG
Alimentation	CC 12 V, 4 A via adaptateur secteur 220-240 V, 50/60 Hz
Consommation électrique	Environ 11 W (marche), 0,3 W (veille)
Connectivité HDMI	1 entrée HDMI (BD/DVD), 1 sortie HDMI (TV ARC)
Bluetooth	Version 2.1+EDR, classe 1, profils A2DP, codec SBC, portée environ 10 m
Entrée auxiliaire	Prise mini-jack 3,5 mm stéréo (AUX IN)
Modes sonores	MUSIC, VOICE, CINEMA, STANDARD
Fonctionnalités audio	Réglage des basses (4 niveaux), Audio Delay, VIERA Link (HDAVI Control), mise hors tension automatique
Puissance de sortie totale	40 W RMS
Haut-parleurs	Avant : 4 cm cône × 1/canal, tweeter 1,4 cm dôme × 1/canal ; caisson de basses : 8 cm cône × 1
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser d'alcool, diluant ou benzine
Sécurité	Ne pas exposer à la pluie, l'humidité ; ne pas ouvrir ; pile bouton : risque d'ingestion, tenir hors de portée des enfants
Mise à jour firmware	Via borne USB (type micro-USB) ; site support Panasonic
Température d'utilisation	0 °C à +40 °C

FOIRE AUX QUESTIONS - SCSB1EG PANASONIC

Comment appairer un appareil Bluetooth avec la barre de son ?

Appuyez sur la touche [8] de la télécommande pour sélectionner la source Bluetooth. Si l'indicateur clignote rapidement, passez à l'étape 3. Sinon, maintenez [8] enfoncé jusqu'à ce que l'indicateur clignote rapidement. Sur votre appareil Bluetooth, recherchez 'SC-SB10' dans la liste et sélectionnez-le. Si un mot de passe est demandé, saisissez '0000'. L'indicateur s'allume fixement une fois connecté.

Aucun son ne sort de la barre de son. Que faire ?

Vérifiez que le son n'est pas en mode muet (appuyez sur [MUTE]). Assurez-vous que la source d'entrée est correcte (HDMI(BD), HDMI(TV), AUX ou Bluetooth). Vérifiez les connexions HDMI et que le téléviseur est réglé pour sortir le son sur 'Home cinéma' (VIERA Link). Si le problème persiste, éteignez et rallumez la barre de son.

Comment utiliser la fonction VIERA Link ?

Connectez la barre de son au téléviseur Panasonic via un câble HDMI (prise TV ARC). Activez VIERA Link dans le menu du téléviseur. Vous pourrez alors contrôler le volume, allumer/éteindre la barre de son avec la télécommande du téléviseur, et le son passera automatiquement sur la barre de son. Si la fonction ne marche pas, vérifiez que le paramètre 'VIERA Link' est activé sur les deux appareils.

La télécommande ne fonctionne pas. Comment résoudre ?

Vérifiez d'abord la pile (bouton CR2025) : remplacez-la si nécessaire. Assurez-vous que la languette isolante a été retirée lors de la première utilisation. Pointez la télécommande vers le capteur à l'avant de la barre de son (distance max 7 m, angle ±30°). Si d'autres appareils Panasonic interfèrent, changez le code de la télécommande (voir manuel page 12).

Comment réinitialiser la barre de son aux réglages d'usine ?

Allumez la barre de son, puis maintenez enfoncée la touche [O/I] (marche/arrêt) sur l'appareil pendant plus de 4 secondes. Tous les indicateurs clignotent deux fois. La réinitialisation efface les réglages utilisateur (volume, égaliseur, etc.) et remet le code de la télécommande sur '1'.

Le son et l'image sont décalés. Que faire ?

Utilisez la fonction Audio Delay : appuyez sur [AUDIO DELAY] sur la télécommande, puis sur [+ SUBWOOFER] ou [SUBWOOFER -] pour régler le délai. Les options sont : Auto, Désactivé, Niveau 1, Niveau 2. Ce réglage permet de synchroniser le son avec l'image, surtout si vous connectez via Bluetooth ou HDMI.

Comment désactiver la mise hors tension automatique ?

Tout en appuyant sur la touche [+ SUBWOOFER] de la télécommande, appuyez sur la touche [VOL -] de la barre de son pendant plus de 4 secondes. L'indicateur correspondant au mode actuel s'allume. Appuyez à nouveau sur [+ SUBWOOFER] pour basculer entre 'Activé' et 'Désactivé'. Le paramètre par défaut est 'Activé'.

La barre de son ne détecte pas la source HDMI. Que vérifier ?

Assurez-vous que le câble HDMI est bien connecté et qu'il s'agit d'un câble 'Haute Vitesse' (18 Gb/s pour 4K HDR). Vérifiez que l'entrée HDMI de la barre de son est correctement sélectionnée (HDMI(BD) ou HDMI(TV)). Si vous utilisez ARC, la prise TV doit être étiquetée 'ARC'. Activez le contrôle HDMI (VIERA Link) sur le téléviseur.

Comment nettoyer la barre de son ?

Utilisez un chiffon doux et sec. Si la saleté est tenace, humidifiez légèrement le chiffon avec de l'eau, essorez-le bien, puis essuyez l'appareil. Séchez ensuite avec un chiffon sec. N'utilisez jamais d'alcool, de diluant ou de benzine. Suivez les instructions du chiffon si celui-ci est traité chimiquement.

Puis-je connecter une source audio via un câble auxiliaire ?

Oui, branchez un câble audio stéréo mini-jack 3,5 mm (non fourni) sur la prise AUDIO IN (AUX IN) à l'arrière de la barre de son. Sélectionnez ensuite la source 'AUX' avec la touche [INPUT] ou [8] de la télécommande. Notez que la fonction VIERA Link ne sera pas disponible en mode AUX.

MODE D'EMPLOI SCSB1EG PANASONIC

Enceintes acoustiques

Caisse acoustique

Système de haut-parleurs

Nous vous remercions d'avoir acheté cet appareil.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour une utilisation ultérieure.

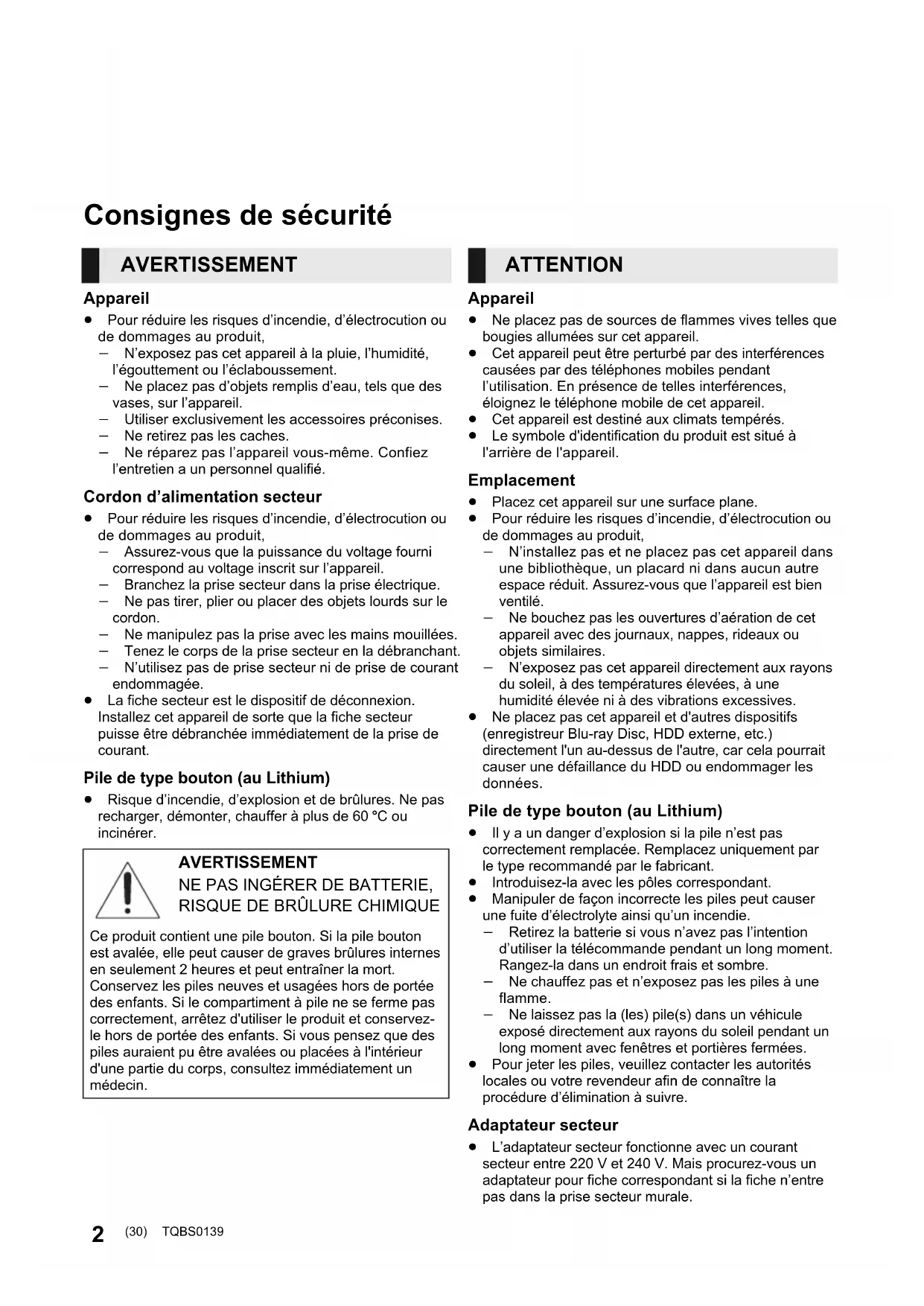

Consignes de sécurité

AVERTISSEMENT

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, n'exposez pas cet appareil à la pluie, à l'humidité, à l'égouttement ou à l'éclaboussement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil. Utilisez exclusivement les accessoires préconisés.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branchez la prise secteur dans la prise électrique.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne manipulez pas la prise avec les mains mouillées. Tenez le corps de la prise secteur en la débranchant. N'utilisez pas de prise secteur ni de prise de courant endommagée.
• La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

Pile de type bouton (au Lithium)

• Risque d'incendie, d'explosion et de brûlures. Ne pas recharger, démonter, chauffer à plus de 60 °C ou incinérer.

AVERTISSEMENT

NE PAS INGÉRER DE BATTERIE, RISQUE DE BRÛLURE CHIMIQUE

Ce produit contient une pile bouton. Si la pile bouton est avalée, elle peut causer de graves brûlures internes en seulement 2 heures et peut entraîner la mort. Conservez les piles neuves et usagées hors de portée des enfants. Si le compartiment à pile ne se ferme pas correctement, arrêtez d'utiliser le produit et conservez-le hors de portée des enfants. Si vous pensez que des piles auraient pu être avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

ATTENTION

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.
• Le symbole d'identification du produit est situé sur l'arête de l'appareil.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.
• Ne placez pas cet appareil et d'autres dispositifs (enregistreur Blu-ray Disc, HDD externe, etc.) directement l'un au-dessus de l'autre, car cela pourrait causer une défaillance du HDD ou endommager les données.

Pile de type bouton (au Lithium)

• Il y a un danger d'explosion si la pile n'est pas correctement remplacée. Remplacez uniquement par le type recommandé par le fabricant.
• Introduisez-la avec les pôles correspondants.
• Manipuler de façon incorrecte les piles peut causer une fuite d'électrolyte ainsi qu'un incendie.

Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Rangez-la dans un endroit frais et sec. - Ne chauffez pas et n'exposez pas les piles à une flamme. - Ne laissez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.

• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Adaptateur secteur

• L'adaptateur secteur fonctionne avec un courant secteur entre 220 V et 240 V. Mais procurez-vous un adaptateur pour fiche correspondant si la fiche n'entre pas dans la prise secteur murale.

À propos de Bluetooth®

Panasonic n'assume aucune responsabilité quant aux données et/ou aux informations qui pourraient être compromises pendant une transmission sans fil.

Fréquence de la bande utilisée

Ce système utilise une bande de fréquence de 2,4 GHz.

■ Certification de cet appareil

• Ce système est conforme aux limitations de fréquence et a obtenu une certification relative au règlement en vigueur sur les fréquences. Par conséquent, une autorisation de détention d'appareil sans fil n'est pas nécessaire.
• Les actions suivantes sont punies par la loi dans certains pays :

Démontage ou modification de l'appareil. Suppression des indications de spécifications.

Limites d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les appareils équipés de la technologie Bluetooth® n'est pas garantie.
• Tous les dispositifs doivent se conformer aux normes définies par Bluetooth SIG, Inc.
• En fonction des caractéristiques et des paramètres d'un dispositif, la connexion peut échouer ou bien certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctionnalités de sécurité Bluetooth. Mais en fonction de l'environnement et/ou des paramètres, cette sécurité peut être insuffisante. Utilisez avec précaution la transmission sans fil des données vers cet appareil.
• Ce système ne peut pas transmettre de données vers un dispositif Bluetooth®.

Portée d'utilisation

Utilisez ce dispositif à une portée maximale de 10 m. La portée peut diminuer en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres dispositifs

• Ce système peut ne pas fonctionner correctement et des problèmes comme des parasites ou des coupures du son peuvent être causés par les interférences des ondes radio lorsque ce système se trouve trop près des dispositifs Bluetooth® ou des dispositifs qui utilisent la bande de fréquence de 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station de diffusion proche, etc. sont trop fortes.

■ Usages prévus

• Ce système est prévu uniquement pour une utilisation normale et générale.
• N'utilisez pas ce système près d'un équipement ou dans un environnement sensible aux interférences des ondes radio (exemple : aéroports, hôpitaux, laboratoires, etc.).

Table des matières

Consignes de sécurité 2

À propos de Bluetooth® 3

Avant l'utilisation

Accessoires 4

Entretien de l'appareil 4

Guide de référence des commandes 5

Ce système (Avant / Côtés) 5

Ce système (Derrière) 5

Télécommande 6

Préparatifs

Connexions 7

Opérations

En utilisant ce système 9

Opérations liées au téléviseur (VIERA Link "HDAVI Control™") 10

Connexion Bluetooth® 11

Commandes avancées 11

Référence

Dépannage 13

Licence 14

Spécifications 15

Accessoires

Vérifiez l'accessoire fourni avant d'utiliser ce système.

1 Télécommande (avec pile) (N2QAYC000119) 1 Cordon d'alimentation secteur 1 Adaptateur secteur

• Les références des produits sont correctes à compter d'avril 2017. Celles-ci peuvent être soumises à des changements.
• N'utilisez pas le cordon d'alimentation secteur et l'adaptateur secteur avec un autre appareil.
• N'utilisez aucun autre cordon d'alimentation secteur et adaptateur secteur que ceux fournis.

Entretien de l'appareil

Nettoyez ce système à l'aide d'un chiffon doux et sec.

• Si la saleté est importante, imbibez un chiffon d'eau et essorez-le bien avant d'enlever la saleté, puis séchez à l'aide d'un chiffon sec.
• N'utilisez jamais d'alcool, de diluant pour peinture ni de benzine pour nettoyer ce système.
• Avant d'utiliser un chiffon traité chimiquement, lisez attentivement les instructions livrées avec le chiffon.

Pour mettre au rebut ou donner ce système

Ce système peut conserver en mémoire les informations des paramètres définis par l'utilisateur. Si vous mettez au rebut ou donnez ce système, effectuez la procédure servant à remettre tous les réglages sur leur valeur d'usine pour supprimer les paramètres de l'utilisateur. (→ 13, "Pour revenir aux réglages d'usine par défaut.")

• L'historique de fonctionnement peut être enregistré dans la mémoire de ce système.
• Les illustrations montrées peuvent être différentes de votre appareil.
• Les commandes décrites dans ce mode d'emploi sont principalement effectuées à l'aide de la télécommande, mais vous pouvez également vous servir de ce système si les commandes sont les mêmes.

Guide de référence des commandes

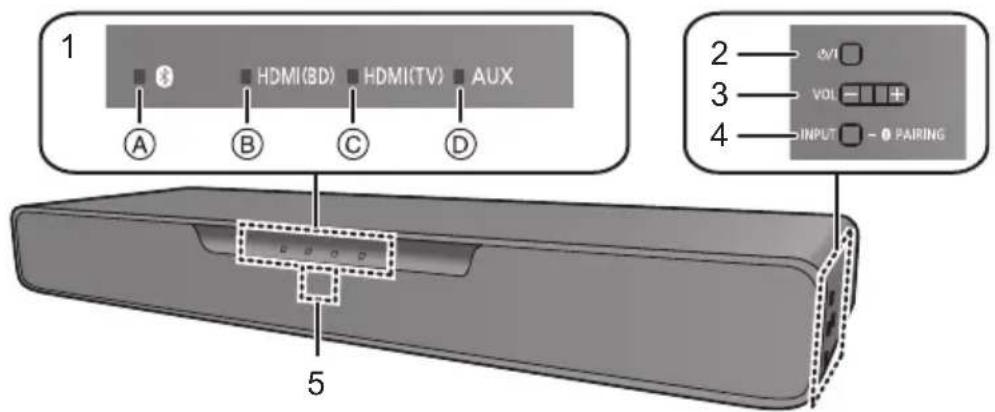

Ce système (Avant / Côtés)

1 Indicateurs LED

Le dispositif actuellement sélectionné est indiqué par son indicateur allumé.

Indicateur (Bluetooth) (bleu) ⑧ Indicateur HDMI(BD) (vert) Indicateur HDMI(TV) (vert) Indicateur AUX (vert)

2 Commutateur veille/marche ( / )

Appuyez sur le commutateur de l'appareil pour passer du mode marche au mode veille et vice versa. En mode veille, l'appareil consomme une petite quantité d'énergie.

3 Règle le volume de ce système (⇒ 9)

4 Touche [INPUT/ - PAIRING]

• Permet de sélectionner le dispositif connecté (Le dispositif change chaque fois que cette touche est pressée)
• Permet de mémoriser les dispositifs Bluetooth®

5 Capteur du signal de la télécommande

Distance : environ 7 m droit devant.

Angle : environ 20° vers le haut et le bas, et environ 30° vers la gauche et la droite.

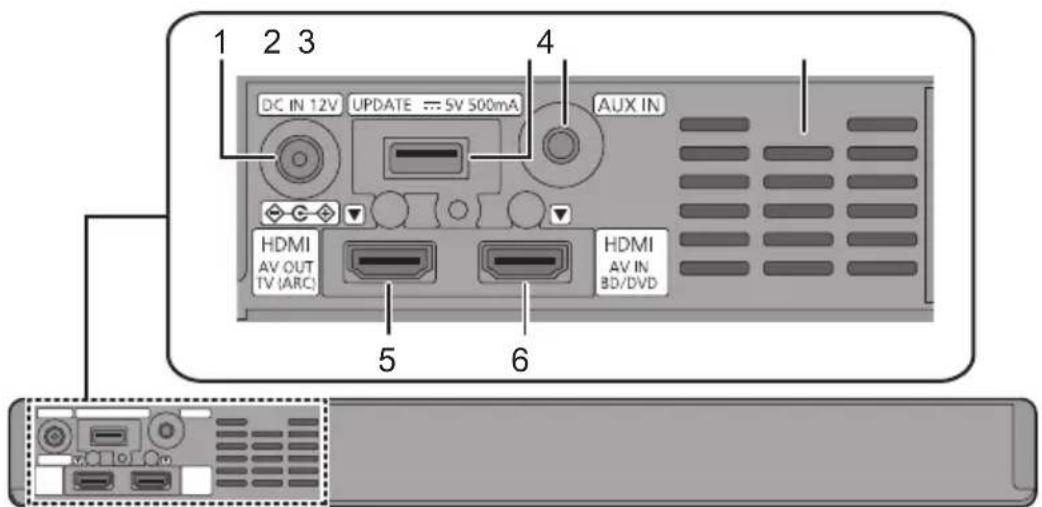

Ce système (Derrière)

1 Prise DC IN (12 V) 2 Borne de mise à jour du firmware (UPDATE € 5 V 500 mA)* 3 Prise AUDIO IN (AUX IN)

4 Trous de ventilation 5 Prise HDMI AV OUT (TV (ARC)) 6 Prise HDMI AV IN (BD/DVD)

* Remarque à propos des mises à jour du firmware

Utilisez la borne de mise à jour du firmware pour mettre à jour la version de ce système au moyen d'une clé USB. (Non utilisée normalement.) Pour avoir plus de détails sur les mises à jour de la version, visitez le site d'assistance suivant.

http://av.jpn.support.panasonic.com/support/global/cs/

(Ce site est uniquement en anglais.)

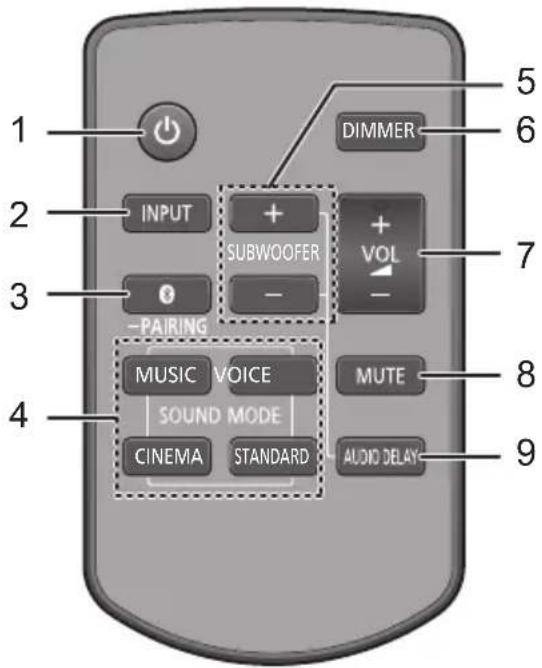

Télécommande

1 Allume ou éteint ce système (⇒ 9) 2 Sélectionnez la source (→ 9) "HDMI(BD)" → "HDMI(TV)" → "AUX" ↑———"Bluetooth" 3 Sélectionne le dispositif Bluetooth © comme source (⇒ 9) 4 Permet de sélectionner le mode sonore (⇒ 9) 5 Permet de régler les basses (réglable sur quatre niveaux)

Le plus bas

Le plus élevé

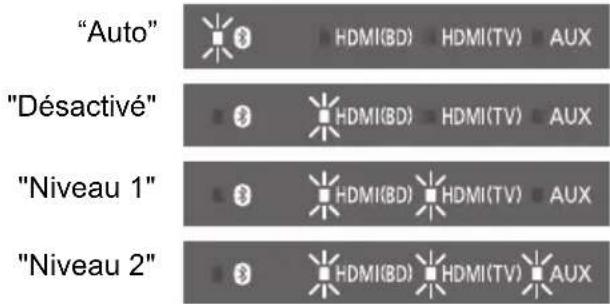

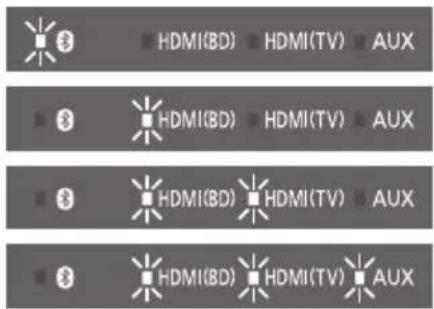

6 Permet de changer la luminosité des indicateurs LED 7 Règle le volume de ce système (⇒ 9) 8 Fonction "muet" (⇒ 9) 9 Permet de régler le décalage entre la vidéo et le son

① Appuyez sur la touche [AUDIO DELAY] de la télécommande. Le mode en cours est indiqué par le voyant LED correspondant. Pendant que le mode en cours est affiché (environ 10 secondes), appuyez sur [+ SUBWOOFER] ou [SUBWOOFER -]. Le réglage change dans l'ordre suivant à chaque pression sur [+ SUBWOOFER] (il change dans l'ordre inverse si vous appuyez sur [SUBWOOFER -]) : "Auto" → "Désactivé" → "Niveau 1" → "Niveau 2".

Si aucune commande n'est effectuée pendant environ 10 secondes, ou si une touche autre que [+ SUBWOOFER], [SUBWOOFER -] ou [DIMMER] est enfoncée, les voyants reviennent à leur état normal. (Si les basses sont réglées accidentellement lorsque [+ SUBWOOFER] ou [SUBWOOFER -] est enfoncé, suivez à nouveau les étapes à partir de l'étape ①.)

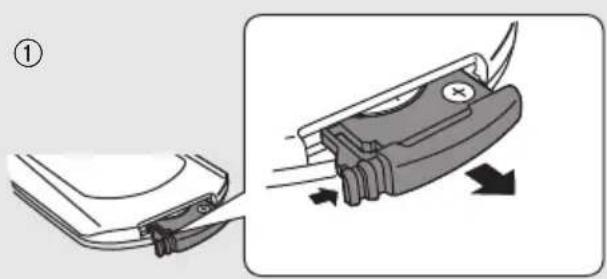

Avant la première utilisation

Retirez la languette isolante A.

Pour remplacer la pile bouton : Type de pile : CR2025 (pile au lithium)

• Placez la pile bouton avec le symbole (+) vers le haut.
• Les symboles sur la télécommande fournie signifient ce qui suit :

Attention (consultez le mode d'emploi de la pile bouton)

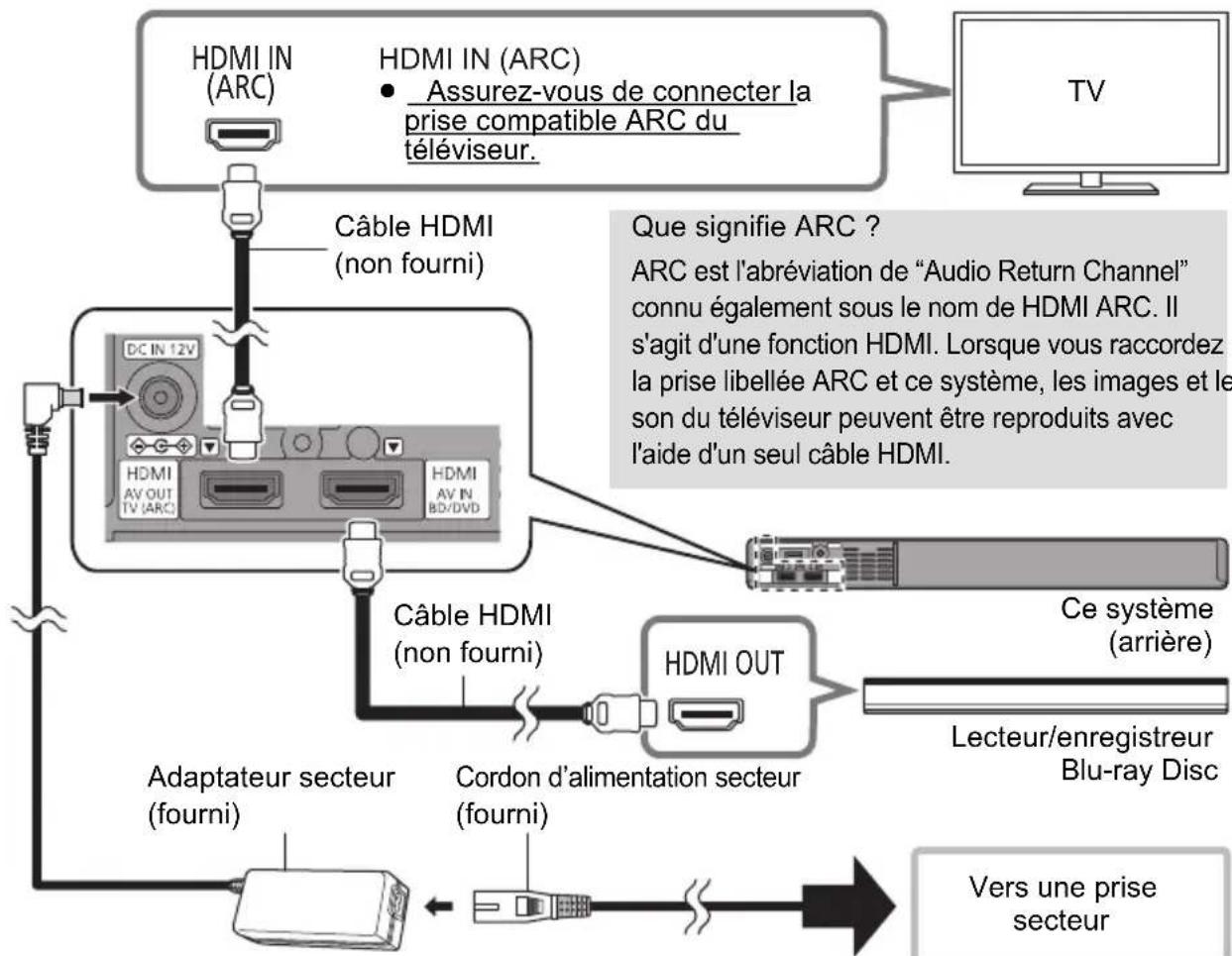

Connexions

• Mettez tous les appareils hors tension avant de les connecter et lisez leurs modes d'emploi. Ne branchez pas le cordon d'alimentation secteur de ce système sur une prise murale avant d'avoir effectué tous les autres raccordements.
• Achetez un câble HDMI classé comme "câble HDMI haute vitesse". Le fonctionnement n'est pas possible avec un câble qui ne répond pas aux normes HDMI.

Ce système prend en charge le contenu 3D.

• Vous pouvez raccorder un téléviseur compatible 3D et un lecteur/enregistreur Blu-ray Disc compatible 3D à ce système pour profiter d'images 3D spectaculaires à partir de Blu-ray Disc et d'autres supports de stockage.

Ce système prend en charge le passage HDR (High Dynamic Range) des signaux 4K (50p/60p).

• Un câble HDMI supportant 18 Gb/s est nécessaire pour bénéficier d'un contenu HDR 4K (50p/60p).
• Vous pouvez raccorder un téléviseur compatible 4K et un lecteur/enregistreur Blu-ray Disc compatible 4K à ce système pour bénéficier d'images fluides en haute définition même sur un écran large. (Deux câbles HDMI prenant en charge 18 Gb/s sont nécessaires.)
• Ne placez pas ce système directement au-dessus d'un autre appareil, comme un enregistreur Blu-ray Disc.
• Éloignez les éléments magnétisés. Les cartes magnétiques, les montres, etc. peuvent être endommagées si elles sont trop proches de ce système.

L'appareil est en veille lorsque l'adaptateur secteur est branché. Le circuit principal reste "vivant" aussi longtemps que l'adaptateur secteur est branché à une prise électrique. - Ce système consomme une petite quantité de courant électrique (⇒ 15), même lorsqu'il est éteint. Dans un souci d'économie d'énergie, si vous ne devez plus utiliser ce système pendant une période prolongée, débranchez-le de la prise secteur. - Les symboles sur l'adaptateur secteur fourni signifient les choses suivantes :

CA --- CC

Équipement de Classe II (Le produit a été construit avec une double isolation.)

Changement des paramètres de votre téléviseur

Pour raccorder ce système et un téléviseur à l'aide d'un câble HDMI, vous aurez besoin de changer les paramètres du téléviseur pour permettre au son d'être produit correctement par ce système. Les instructions suivantes prennent un téléviseur Panasonic (VIERA) comme exemple.

• La procédure des commandes et les noms affichés à l'écran sont différents en fonction du téléviseur (VIERA). Lisez le mode d'emploi ou le mode d'emploi électronique du téléviseur (VIERA) pour avoir des détails.

1 Raccordez ce système et le téléviseur à l'aide d'un câble HDMI. (→ 7)

• Après avoir raccordé ce système et le téléviseur, mettez-les en marche.

2 Réglez la destination de la sortie du son du téléviseur sur "Home cinéma".

Exemple de commande :

Appuyez sur [Apps], sélectionnez "VIERA Link", puis réglez "Sélection haut-parleurs" sur "Home cinéma".

Vérifiez que le paramètre VIERA Link de chaque dispositif est activé. - Veuillez également suivre les étapes ci-dessus après l'ajout d'un nouveau dispositif, d'un nouveau raccordement au téléviseur ou la restauration des paramètres par défaut.

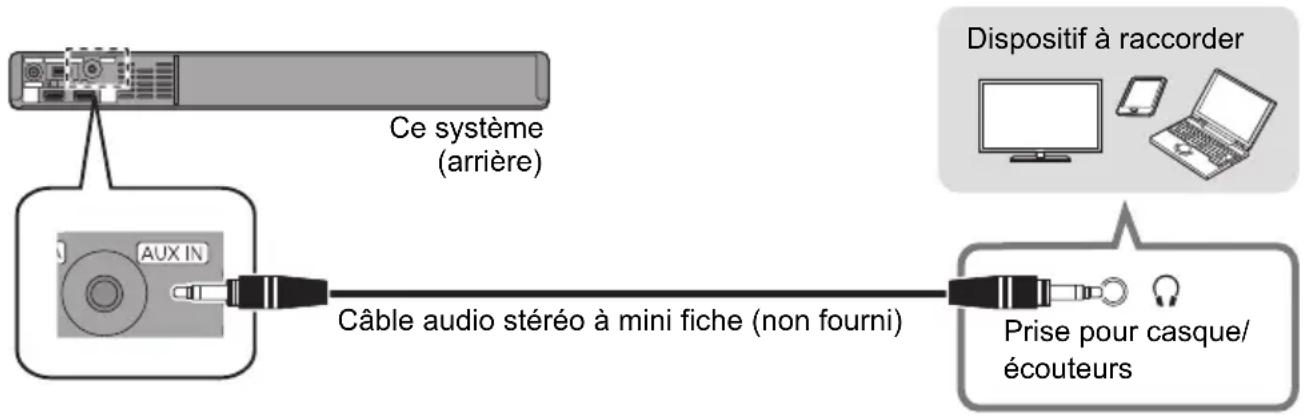

Utilisation de la prise AUDIO IN (AUX IN)

Vous pouvez également raccorder cet appareil à l'aide d'un câble audio stéréo à mini fiche (non fourni). Réglez l'entrée de ce système sur "AUX".

• Utilisez un câble HDMI (non fourni) pour raccorder un lecteur/enregistreur Blu-ray Disc.
• Lorsqu'un câble audio stéréo à mini fiche (non fourni) est branché, les sources sonores haute résolution sont reproduites en qualité CD.
• La fonction VIERA Link de ce système (⇒ 10, "Opérations liées au téléviseur (VIERA Link "HDAVI Control™")") ne peut pas être utilisée.

Pour plus de détails sur les autres méthodes de raccordement, veuillez visiter le site d'assistance suivant.

http://av.jpn.support.panasonic.com/support/global/cs/

(Ce site est uniquement en anglais.)

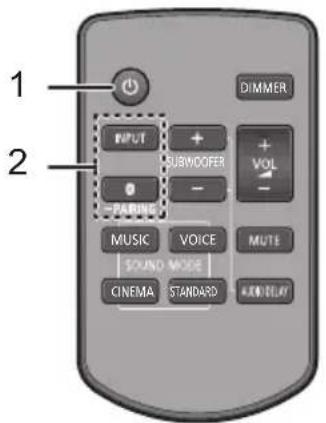

Utilisation de ce système

Préparation

• Mettez en marche le téléviseur et/ou le dispositif raccordé.

1 Appuyez sur la touche [O] pour mettre en marche ce système. 2 Sélectionnez la source.

Appuyez sur	Pour sélectionner
[INPUT]	“HDMI(BD)”→“HDMI(TV)”→“AUX”↑—“Bluetooth®)←
[8]	“”(Bluetooth®)

Lorsque 'est sélectionné comme source

Sur le dispositif Bluetooth®:

Sélectionnez ce système comme sortie du dispositif Bluetooth et démarrez la lecture.

Lorsque "HDMI(BD)" est sélectionné comme source

Sur le téléviseur et le dispositif raccordé:

Sélectionnez l'entrée TV pour ce système et démarrez la lecture sur le dispositif connecté.

Pour régler le volume de ce système

Appuyez sur [+VOL - ]

• Chaque mode d'entrée conserve un réglage de volume distinct.

Pour sélectionner un mode sonore

Vous pouvez changer le mode sonore en appuyant sur la touche appropriée.

• Vérifiez que l'indicateur HDMI(TV) et l'indicateur AUX clignotent deux fois.

MUSIC: Améliore le son des instruments de musique et des chansons.

VOICE: Améliore la voix des journaux télévisés et des commentaires sportifs.

CINEMA : Reproduit un son tridimensionnel unique pour les films.

STANDARD : Le plus adapté pour les films dramatiques et les comédies.

Pour rendre "muet" l'appareil

Appuyez sur [MUTE].

• Lorsque le son est en sourdine, les indicateurs HDMI (BD), HDMI (TV) et AUX clignotent simultanément. Pour annuler, appuyez de nouveau sur la touche ou réglez le volume.
• Le mode sourdine s'annule si ce système est éteint.

Si ce système ne fonctionne pas comme il faudrait ou si le son est inhabituel, rétablir les réglages d'usine peut résoudre le problème. (Voir 13 "Pour revenir aux réglages d'usine par défaut.") Si le problème persiste (voir 13 "Son / Image").

• Si du son provient des enceintes du téléviseur, mettez le volume du téléviseur au minimum.
• Le volume maximum du téléviseur et celui de ce système peuvent différer.
• Réglez l'entrée du téléviseur sur le tuner TV pour sélectionner le téléviseur comme source vidéo et audio pendant la lecture du dispositif raccordé à la prise HDMI AV OUT (TV (ARC)). En outre, lorsque VIERA Link (HDMI) est désactivé, commutez l'entrée de ce système sur le mode TV.
• Pour sélectionner le téléviseur comme source audio pendant la lecture du dispositif raccordé à la prise AUDIO IN (AUX IN), commutez l'entrée du téléviseur sur le tuner TV.

Opérations liées au téléviseur (VIERA Link "HDAVI Control™")

Qu'est-ce que VIERA Link "HDAVI Control" ?

VIERA Link "HDAVI Control" est une fonction pratique qui offre les opérations liées de cet appareil et d'un téléviseur Panasonic (VIERA) sous "HDAVI Control". Vous pouvez utiliser cette fonction en connectant l'équipement à l'aide d'un câble HDMI. Lisez le mode d'emploi de l'équipement connecté pour des détails sur le fonctionnement.

Que pouvez-vous faire avec le VIERA Link "HDAVI Control" ?

Pour être sûr que le son est retransmis par ce système, allumez ce système en vous servant de la télécommande du téléviseur et en sélectionnant Home Cinéma dans le menu enceinte du menu VIERA Link.

Les fonctions et les disponibilités des réglages peuvent varier selon le téléviseur. Consultez le mode d'emploi du téléviseur pour avoir plus de détails.

Contrôle d'enceinte

Vous pouvez choisir si le son doit être retransmis par les enceintes de cet appareil ou celles du téléviseur en utilisant les réglages du menu TV.

Home-Cinéma

Ce système est actif.

• Lorsque ce système est en mode veille, changer les enceintes du téléviseur pour ce système dans le menu VIERA Link allumera automatiquement ce système.
• Vous pouvez contrôler le réglage du volume de ce système à l'aide de la touche du volume ou de la mise en sourdine de la télécommande du téléviseur.
• Si vous éteignez ce système, les enceintes du téléviseur s'activeront automatiquement.
• Le son sera automatiquement produit depuis ce système si le téléviseur est compatible avec VIERA Link "HDAVI Control 4" ou supérieur.

TV

Les enceintes du téléviseur sont actives.

Commutation d'entrée automatique

Lorsque les commandes suivantes sont effectuées, ce système change automatiquement l'entrée pour la source correspondante.

—Lorsque la lecture commence sur un dispositif raccordé HDMI.* Lorsque l'entrée du téléviseur est modifiée. * Si le paramètre de sortie des enceintes sur le téléviseur est réglé sur ce système, le téléviseur et ce système se mettront automatiquement en marche (Liaison de la mise en marche).

Power link inactif

Lorsque le téléviseur s'éteint, ce système s'éteint automatiquement également. (Cette fonction ne fonctionne pas lorsque la source est Bluetooth®.)

■ Fonction Automatic lip-sync

(pour HDAVI Control 3 ou supérieur)

Le décalage entre l'image et le son est ajusté automatiquement en ajoutant un décalage à la sortie audio, vous permettant de bénéficier d'un son sans à-coups pour l'image.

• L'information de temporisation est automatiquement sélectionnée si le téléviseur est compatible avec VIERA Link "HDAVI Control 3" ou ultérieur et VIERA Link est configuré.

• La fonction VIERA Link "HDAVI Control", basée sur les fonctions de commande fournies par HDMI, une norme industrielle connue sous le nom HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. En tant que tel, son fonctionnement avec les appareils compatibles HDMI CEC d'autres fabricants ne peut être garanti.
• Cet appareil prend en charge la fonction "HDAVI Control 5". "HDAVI Control 5" est la norme pour les appareils compatibles HDAVI Control de Panasonic. Cette norme est compatible avec les appareils HDAVI conventionnels de Panasonic.
• Veuillez vous référer aux modes d'emploi individuels des appareils d'autres fabricants prenant en charge la fonction VIERA Link.

Connexion Bluetooth®

En utilisant la connexion Bluetooth, vous pouvez écouter le son provenant du dispositif audio Bluetooth à partir de ce système à distance.

• Lisez le mode d'emploi du dispositif Bluetooth pour avoir plus d'informations sur la manière de connecter un dispositif Bluetooth.

Préparation

• Activez la fonctionnalité Bluetooth du dispositif et placez-le près de ce système.

Appairage Bluetooth®

1 Appuyez sur [8] pour sélectionner "8".

• Si l'indicateur clignote rapidement, allez à l'étape 3.

2 Appuyez sur [8] jusqu'à ce que l'indicateur "3" clignote rapidement.

Si l'indicateur "3" clignote lentement, répétez l'étape 2.

3 Sélectionnez "SC-SB10" à partir du menu Bluetooth® du dispositif Bluetooth®.

• Si la fenêtre du mot de passe apparaît sur le dispositif Bluetooth®, saisissez "0000".
• Une fois le dispositif Bluetooth connecté, l'indicateur "3" arrête de clignoter et reste allumé.

• Vous pouvez mémoriser jusqu'à 8 dispositifs sur ce système. Si un 9e dispositif est apparié, le dispositif inutilisé depuis le plus longtemps sera remplacé.

Connexion à un dispositif Bluetooth® couplé

1 Appuyez sur [8] pour sélectionner "8".

• Si l'indicateur est allumé, un dispositif Bluetooth est déjà connecté à ce système. Déconnectez-le. (→ dessous) 2 Sélectionnez "SC-SB10" à partir du menu Bluetooth du dispositif Bluetooth. Déconnexion d'un dispositif Bluetooth®

Appuyez sur [8] jusqu'à ce que l'indicateur "3" clignote.

• Ce système ne peut être connecté qu'à un seul dispositif à la fois.

Commandes avancées

Mise hors tension automatique

Ce système s'éteint automatiquement si aucun son n'entre ou si vous ne l'utilisez pas pendant environ 19 minutes et 30 secondes.

1. Tout en appuyant sur "Activé" ou "Désactivé" sur la touche [+ SUBWOOFER] HDMI(BD) AUX de la télécommande, appuyez sur la touche [VOL -] de ce système pendant plus de 4 secondes.

de la télécommande, appuyez sur la touche [VOL -] de ce système pendant plus de 4 s.

• Le mode en cours sera indiqué par l'indicateur LED correspondant.

2 Tandis que le mode en cours est indiqué (environ 20 s), appuyez une nouvelle fois sur [+ SUBWOOFER].

• Le paramètre change chaque fois que vous appuyez sur [+ SUBWOOFER].
• L'indicateur du paramètre sélectionné clignote pendant 20 s puis quitte le mode configuration.
• Le paramètre est maintenu jusqu'à ce qu'il soit de nouveau changé.
• Le paramètre par défaut de cette fonction est "Acté".

Cette fonction vous permet de connecter un dispositif Bluetooth® apparié lorsque ce système est en mode veille.

Cette fonction vous permet de connecter un dispositif Bluetooth® apparié lorsque ce système est en mode veille.

1 Tout en appuyant sur la touche [SUBWOOFER -] HDMI(BD) AUX de la télécommande pour activer ou désactiver, appuyez sur la touche [VOL -] de ce système pendant plus de 4 secondes.

• Le mode en cours sera indiqué par l'indicateur LED correspondant.

2 Tandis que le mode en cours est indiqué (environ 20 s), appuyez une nouvelle fois sur [SUBWOOFER -].

• Le paramètre change chaque fois que [SUBWOOFER -] est pressé.
• L'indicateur du paramètre sélectionné clignote pendant 20 s puis quitte le mode configuration.
• Le paramètre est maintenu jusqu'à ce qu'il soit de nouveau changé. Le paramètre par défaut de cette fonction est "Activé".

Pour changer le mode de communication Bluetooth®

Changez le mode de liaison de la connexion Bluetooth en fonction du type de connexion. Vous pouvez passer sur le Mode 2 (priorité à la qualité du son) ou sur le Mode 1 (priorité à la connectivité) en suivant les étapes suivantes.

1 Appuyez sur [ ] pour sélectionner " " . ®

• Désactivez la connexion de votre dispositif à l'avance.

2 Tout en appuyant sur la touche

[Dimmer] de la télécommande,

appuyez sur la touche [VOL -] de ce système pendant plus de 4 s.

• Le mode en cours sera indiqué par l'indicateur LED correspondant.

"Mode 1" "Mode 2"

3 Tandis que le mode en cours est indiqué (environ 10 s), appuyez une nouvelle fois sur [DIMMER].

• Le paramètre change chaque fois que vous appuyez sur [DIMMER].
• L'indicateur du paramètre sélectionné clignote pendant 10 s puis quitte le mode configuration.
• Le paramètre est maintenu jusqu'à ce qu'il soit de nouveau changé.
• Le paramètre par défaut de cette fonction est "Mode 2".

Désactivation de VIERA Link (HDMI) (HDAVI Control™)

Vous pouvez désactiver VIERA Link si, par exemple, les commandes sont instables lorsque le dispositif raccordé n'est pas un appareil compatible HDMI de Panasonic.

Tout en appuyant sur la touche [MUTE] de la télécommande, appuyez sur la touche [VOL -] de ce système pendant plus de 4 s.

• Tous les indicateurs clignoteront une fois si la limitation du volume est désactivée.

• Lorsque le VIERA Link (HDMI) est désactivé, la fonction ARC est indisponible. Pour sélectionner le téléviseur comme source, veillez à raccorder un câble audio stéréo à mini fiche (non fourni). Pour réinitialiser le paramètre, remettez-le sur son préréglage d'usine. (⇒ 13)
• Le paramètre par défaut de cette fonction est "Activé".

Changement du mode d'entrée AUX

Vous pouvez changer le mode d'entrée AUX (TV/musique) en suivant les étapes suivantes. Sélectionnez le mode "TV" pour connecter le téléviseur ou sélectionnez le mode "Musique" pour connecter un appareil de musique, etc.

1 Tout en appuyant sur la touche [INPUT] de la télécommande, appuyez sur la touche pendant plus de 4

"TV" "Musique"

• Le mode en cours sera indiqué par l'indicateur LED correspondant.

2 Tandis que le mode en cours est indiqué (environ 20 s), appuyez une nouvelle fois sur [INPUT].

• Le paramètre change chaque fois que vous appuyez sur [INPUT].
• L'indicateur du paramètre sélectionné clignote pendant 20 s puis quitte le mode configuration.
• Le paramètre par défaut de cette fonction est le mode "TV".

Code de la télécommande

Si d'autres appareils Panasonic répondent à la télécommande de ce système, changez le code de la télécommande sur ce système et sur la télécommande.

Préparation

• Éteignez tous les autres produits Panasonic.
• Mettez en marche ce système.

Changez le code de la télécommande pour le code 2 :

① Dirigez la télécommande vers le capteur de télécommande de ce système. ② Appuyez sur les touches [MUTE] et [VOL -] de la télécommande pendant plus de 4 secondes.

• Tous les indicateurs clignoteront pendant 10 s lorsque le code de ce système est changé.

• Pour changer le code de la télécommande pour le code 1, répétez les étapes ci-dessus mais remplacez [VOL -] par [VOL +].

Désactivation de la limitation de volume

Si le fait que le volume de ce système soit bas chaque fois que vous l'allumez vous dérange, par exemple, il est possible de désactiver cette fonction de la manière suivante :

Tout en appuyant sur la touche [MUTE] de la télécommande, appuyez sur la touche [VOL +] de ce système pendant plus de 4 s.

• Tous les indicateurs clignoteront une fois si la limitation du volume est désactivée.

HDMI (BD)

DMI TV) AUX

Le paramètre par défaut de cette fonction est "Actif". Pour réinitialiser le paramètre, remettez-le sur son préréglage d'usine. (⇒ 13)

Dépannage

Avant de solliciter le SAV, faites les vérifications suivantes. Si le résultat de vos vérifications est douteux, ou si les solutions proposées dans le guide suivant ne permettent pas de résoudre le problème, consultez votre revendeur.

Pour avoir plus d'aide, d'assistance et de conseils sur ce système, veuillez visiter le site : http://av.jpn/support.panasonic.com/support/global/cs/ (Ce site est uniquement en anglais.)

Pour revenir aux réglages d'usine par défaut. Lorsque ce système est en marche, appuyez sur la touche [O/I] de celui-ci pendant plus de 4 s. (Tous les indicateurs clignotent deux fois lorsque ce système est réinitialisé.)

Si ce système ne fonctionne pas comme il faudrait, remettre les paramètres sur leur réglage d'usine par défaut peut résoudre le problème.

• Le code de la télécommande repasse sur "1" lorsque ce système est remis sur son préréglage d'usine. Pour changer le code de la télécommande, consultez la page 12.

Commande générale

Pas d'alimentation.

• Branchez correctement le cordon d'alimentation secteur. (⇒ 7)
• Si après avoir mis en marche ce système, les indicateurs clignotent et ce dernier s'éteint immédiatement, débranchez le cordon d'alimentation secteur et consultez votre revendeur.

La télécommande ne fonctionne pas correctement.

• La pile est usée. Remplacez-la par une neuve. (⇒ 6)
• Après le remplacement des piles de la télécommande, il est possible qu'il faille redéfinir le code de celle-ci. (⇒ 12) Utilisez la télécommande dans un rayon de portée correct. (⇒ 5)
• Le capteur de signal de la télécommande pourrait ne pas recevoir les signaux s'il est exposé directement au soleil ou à une forte lumière provenant d'une lampe à fluorescence.
• Il est possible que la feuille d'isolation n'ait pas été enlevée. Retirez la feuille d'isolation. (⇒ 6)

L'indicateur "AUX" continue de clignoter rapidement.

Tout d'abord, éteignez ce système et débranchez le cordon d'alimentation secteur, puis consultez votre revendeur. Décrivez-lui l'état de l'indicateur LED.

Ce système passe automatiquement en mode veille.

La fonction "Mise Hors Tension Automatique" est activée. Ce système passera automatiquement en mode veille si aucun signal n'est reçu et si aucune commande n'est effectuée pendant environ 19 min et 30 s. Consultez la page 11 pour désactiver cette fonction.

Ce système ne fonctionne pas correctement.

• Est-ce que le câble HDMI est branché de la mauvaise manière aux prises IN et OUT ?
• Éteignez ce système, débranchez le cordon d'alimentation secteur puis rebranchez le câble HDMI.
• Si l'indicateur AUX clignote trois fois en faisant deux clignotements suivis d'une pause, le code de télécommande de ce système est différent de celui de la télécommande. Définissez une nouvelle fois leur code.

Les commandes relatives au VIERA Link (HDMI) ne fonctionnent plus correctement.

• Ceci peut arriver lorsque les raccordements HDMI sont changés, après une coupure de courant ou si le cordon d'alimentation secteur a été débranché. Essayez la chose suivante :
• Après le raccordement du téléviseur (VIERA) et de ce système à l'aide d'un câble HDMI et de la mise en marche du téléviseur (VIERA), débranchez le cordon d'alimentation secteur de ce système alors qu'il est en marche puis rebranchez le cordon d'alimentation secteur.

Son / Image

Le son du téléviseur n'est pas audible depuis ce système.

Aucun son (ni image) n'est produit même après que le dispositif raccordé ait démarré la lecture.

• Désactivez la fonction "muet". (⇒ 9)
• Vérifiez les connexions des autres appareils. (⇒ 7)
• Éteignez cet appareil et rallumez-le.
• Si ce système est raccordé à un téléviseur avec un câble HDMI, vérifiez que la prise HDMI du téléviseur est libellée "HDMI (ARC)". Si ce n'est pas le cas, le son du téléviseur ne peut pas être produit par ce système. Lorsque vous utilisez un téléviseur avec une prise HDMI qui n'est pas libellée "ARC", branchez la prise casque/écouteurs du téléviseur et la prise AUDIO IN (AUX IN) à l'aide d'un câble audio stéréo à mini fiche (non fourni). (⇒ 8, "Utilisation de la prise AUDIO IN (AUX IN)")
• Si ce système est raccordé à un téléviseur Panasonic (VIERA), lorsque vous le mettez en marche en l'actionnant directement, il ne peut pas reproduire le son. Dans ce cas, mettez en marche ce système via VIERA Link en actionnant la télécommande du téléviseur (VIERA).
• Si les connexions sont correctes, il peut y avoir un problème avec les câbles. Effectuez de nouveau les connexions à l'aide de câbles différents.
• Vérifiez les réglages de la reproduction audio sur l'appareil connecté.

Le volume est bas lorsque vous allumez ce système.

Si ce système est éteint avec le volume réglé sur la moitié supérieure (au-dessus de 50), ce système baissera automatiquement le volume en le mettant au milieu (50) lorsque ce système est mis en marche. (⇒ 12)

Il n'y a pas de son.

L'alimentation de ce système se coupe automatiquement.

(Lorsque ce système détecte un problème, une mesure de sécurité s'active et ce système passe automatiquement en mode veille.)

• Il y a un problème avec l'amplificateur. Est-ce que le volume est extrêmement élevé ? Si oui, baissez le volume.
• Est-ce que cet appareil est placé dans un endroit très chaud ?

Si oui, mettez l'appareil dans un endroit plus frais et attendez quelques instants puis essayez de le rallumer.

• En fonction de la combinaison du téléviseur et du dispositif raccordé utilisée, lorsque le téléviseur est éteint et remis en marche ou lorsque l'entrée est changée, le son peut être temporairement désactivé.
• Si l'indicateur HDMI (BD) et l'indicateur HDMI (TV) s'allument et que l'indicateur AUX continue de clignoter, le HDCP 2.2 n'est pas pris en charge par la prise HDMI ou la configuration du téléviseur. Consultez le mode d'emploi du téléviseur pour plus de détails.

Bluetooth®

L'appairage ne peut pas être effectué.

Vérifiez l'état du dispositif Bluetooth®.

Le dispositif ne peut pas être connecté.

• L'appairage du dispositif a échoué ou l'enregistrement a été remplacé. Essayez d'appairer de nouveau le dispositif. (⇒ 11)
• Ce système pourrait être connecté à un dispositif différent. Déconnectez l'autre dispositif et essayez d'appairer de nouveau le dispositif.

Le dispositif est connecté mais le son n'est pas perçu à travers ce système.

Pour certains dispositifs Bluetooth incorporés, vous devez définir manuellement la sortie du son sur "SC-SB10". Lisez le mode d'emploi du dispositif pour avoir des détails.

Le son est coupé.

• Le dispositif se trouve au-delà des 10 m de portée de communication. Rapprochez le dispositif Bluetooth de ce système.
• Retirez tous les obstacles se trouvant entre ce système et le dispositif.
• D'autres dispositifs utilisant la bande de fréquence 2,4 GHz (routeur sans fil, four à micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprochez le dispositif Bluetooth de ce système et éloignez-le des autres dispositifs.

Licence

Le nom de la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

Les termes HDMI et High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

HDAVI Control™ est une marque de commerce de Panasonic Corporation.

Uniquement applicable à HDMI AV OUT (TV (ARC))

Pour les brevets DTS, visitez le site http://patents.dts.com. Fabriqué sous licence appartenant à DTS Licensing Limited. DTS, le Symbole, & DTS accompagné du Symbole sont des marques déposées de DTS, Inc. © DTS, Inc. Tous droits réservés.

Dolby, Dolby Audio et le symbole double-D sont des marques déposées de Dolby Laboratories.

Spécifications

SECTION AMPLIFICATEUR

Puissance de sortie RMS (non entraîné simultanément)

Front ch (Canaux L, R) 10 W par canal (1 kHz, 10 %, 6 Ω)

Canal caisson de basse 20 W (100 Hz, 10 %, 3 Ω)

Puissance de sortie RMS totale 40 W

SECTION ENCEINTES

Enceintes avant (Intégrée, L/R)

Gamme étendue

4 cm type conique × 1/canal

Tweeter (Haut-parleur des aigus)

1,4 cm type dôme × 1/canal

Caissons de masse (intégrés)

Woofer (Haut-parleur des graves)

8 cm type conique × 1

Caractéristique du système Bluetooth®

Bluetooth® Ver. 2.1+EDR

Classification de l'équipement sans fil

Classe 1

Profils pris en charge

A2DP

Codec pris en charge

SBC

Bande de fréquence

Bande FH-SS 2,4 GHz

Distance d'action

Environ 10 m en ligne de mire

SECTION CONNECTEURS

HDAVI Control

Cet appareil supporte la fonction "HDAVI Control 5".

Entrée HDMI AV (BD/DVD) 1

Prise d'entrée type A (19 broches)

Sortie HDMI AV (TV (ARC)) 1

Prise de sortie type A (19 broches)

Uniquement pour la mise à jour 1

Entrée AUX 1

Type de prise : Mini 3,5 mm stéréo

Fréquence d'échantillonnage

(HDMI ARC) 32 kHz, 44,1 kHz, 48 kHz

PCM linéaire (2 canaux)

PCM linéaire (2 canaux),

Dolby Digital / DTS (Bitstream)

GÉNÉRAL

Alimentation électrique

CC 12 V 4 A

Adaptateur secteur

SECTEUR 220 V à 240 V, 50/60 Hz

Consommation d'énergie

Environ 11 W

Puissance absorbée en mode veille

Lorsque la "Veille réseau"* est sur "OFF"

Environ 0,3 W

Lorsque la "Veille réseau"* est sur "ON"

Environ 0,5 W

Plage de température de service

0 °C à + 40 °C

Plage d'humidité de service

20 % à 80 % HR (sans condensation)

• "Veille réseau" veut dire "Veille Bluetooth ®" et "VIERA Link".
• Les caractéristiques peuvent faire l'objet de modifications sans préavis.
• Le poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée par un analyseur de spectre numérique.

L'élimination des équipements et des batteries usagés

Applicable uniquement dans les pays membres de l'Union Européenne et les pays disposant de systèmes de recyclage

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Déclaration de Conformité (DoC)

Par la présente, "Panasonic Corporation" déclare que ce produit est conforme aux critères essentiels et autres dispositions applicables de la Directive 2014/53/UE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive RE sur notre serveur DoC :

http://www.doc.panasonic.de

Pour contacter un Représentant Autorisé :

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Type de connexion à distance	Bande de fréquence	Puissance maximum (dBm PIRE)
Bluetooth®	2402 - 2480 MHz 10	dBm

Italien
