Caratteristiche tecniche	Barra audio Panasonic SCSB1EG, potenza in uscita di 80W, connettivit Bluetooth, HDMI ARC, ingresso ottico.
Utilizzo	Ideale per migliorare la qualit del suono dei televisori, compatibile con vari dispositivi tramite Bluetooth e cavi.
Manutenzione e riparazione	Pulire regolarmente con un panno morbido, evitare l'esposizione all'umidit, consultare il servizio post-vendita per le riparazioni.
Sicurezza	Non esporre a temperature estreme, evitare urti fisici, rispettare le istruzioni di collegamento elettrico.
Informazioni generali	Dimensioni compatte per un facile posizionamento, design moderno, garanzia del produttore di 2 anni.

Domande frequenti - SCSB1EG PANASONIC

Come collego la mia barra audio PANASONIC SCSB1EG al mio televisore?

Puoi collegare la tua barra audio al televisore tramite un cavo HDMI, un cavo ottico o un cavo ausiliario. Assicurati che il televisore e la barra audio siano accesi, quindi seleziona la sorgente appropriata sulla barra audio.

Perche9 la mia barra audio non emette suono?

Verifica che la barra audio sia accesa e che il volume non sia a zero. Assicurati anche che la sorgente audio sia selezionata correttamente e che i cavi siano collegati correttamente.

Come regolo il volume della barra audio PANASONIC SCSB1EG?

Puoi regolare il volume utilizzando il telecomando della barra audio o i pulsanti del volume situati sul dispositivo. Assicurati anche che il volume del televisore sia regolato.

La barra audio non si connette al mio dispositivo Bluetooth, cosa devo fare?

Assicurati che la barra audio sia in modalit di accoppiamento Bluetooth. Verifica anche che il tuo dispositivo Bluetooth sia a portata e che il Bluetooth sia attivato. Se il problema persiste, prova a riavviare entrambi i dispositivi.

Come aggiorno il firmware della mia barra audio?

Per aggiornare il firmware, collega la barra audio a Internet tramite Wi-Fi o un cavo Ethernet, quindi accedi alle impostazioni di aggiornamento nel menu della barra audio. Segui le istruzioni sullo schermo per installare l'aggiornamento.

Che tipo di cavi devo usare per la connessione?

Per una qualit audio ottimale, usa un cavo HDMI ARC o un cavo ottico. Puoi anche usare un cavo ausiliario da 3,5 mm se necessario.

C' un modo per resettare la barra audio?

S, per resettare la barra audio, tieni premuto il pulsante di reset situato sul retro del dispositivo per circa 10 secondi finch il LED lampeggia.

Come uso la barra audio con i servizi di streaming?

Collega la barra audio al televisore e usa i servizi di streaming tramite il televisore. Il suono verr automaticamente indirizzato alla barra audio.

Quali sono le dimensioni della barra audio PANASONIC SCSB1EG?

Le dimensioni della barra audio sono 78 cm di larghezza, 10 cm di profondit e 6 cm di altezza.

Cosa devo fare se la barra audio non si accende?

Verifica che l'adattatore di alimentazione sia correttamente collegato alla presa a muro e alla barra audio. Prova a collegare il dispositivo a un'altra presa per escludere un problema elettrico.

MANUALE UTENTE SCSB1EG PANASONIC

Istruzioni per l'uso

Gebruiksaanwijzing

Speaker System

Lautsprecheranlage

La ringraziamo per l'acquisto di quello prodotto.

Leggere attendamente queste istruzioni prima diutilizzare il presente prodotto, e conservare questo manuale per usi!.
futuri.

Impedance (Totale) 6Ω

Impedance (Totale) 3Ω

Radiateur passif

8cm×2

SECTION Bluetooth®

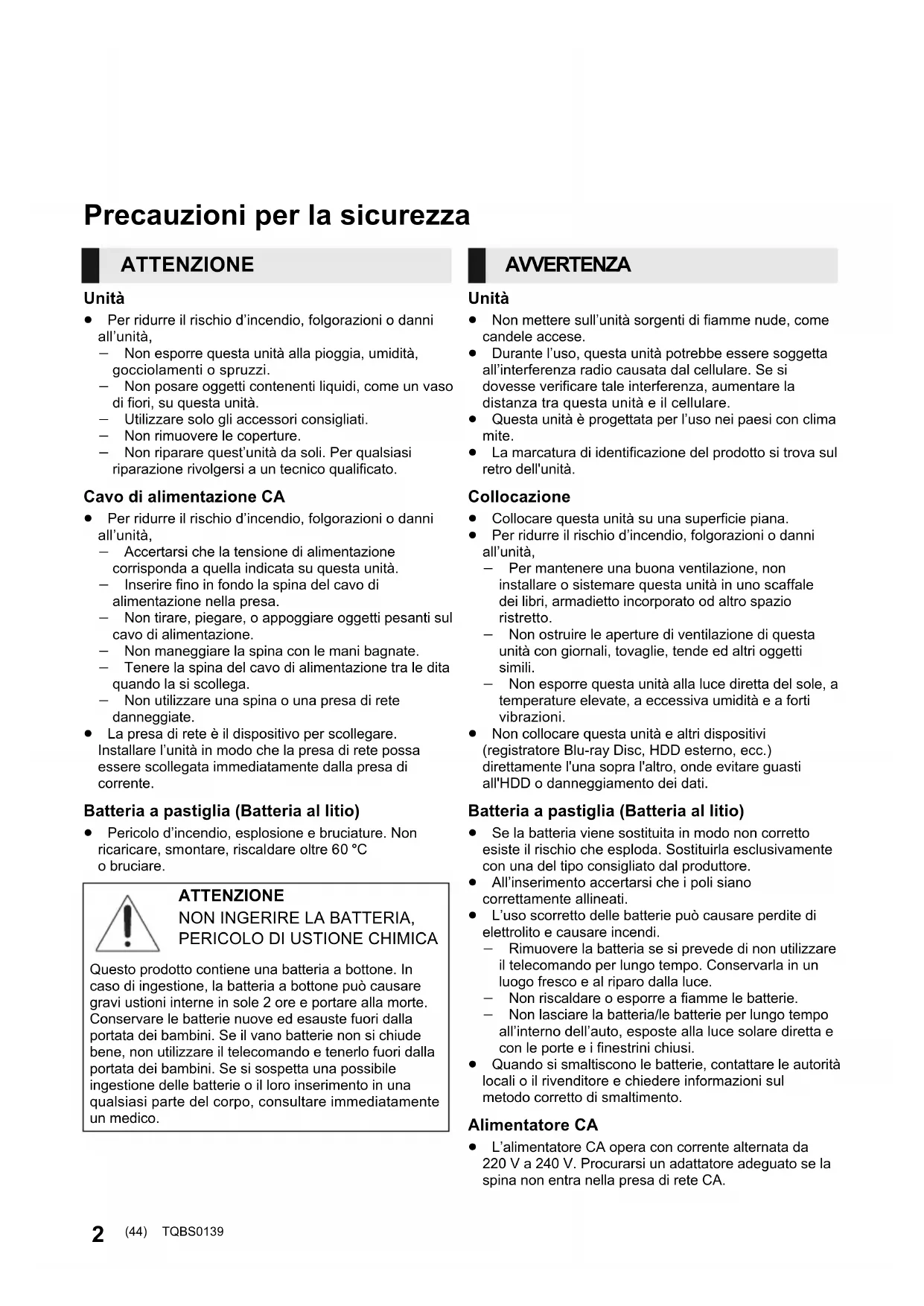

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  Non esporre esta unità alla pioggia, umidità, gocciolamenti o spruzzi.
  Non posare oggetti contenti liquidi, come un vaso di fiori, su sua unità.
  Utilizzare solo gli accessori consigliati.
  Non rimuovere le coperture.
  Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un techniciano qualificato.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su那一zza unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
  Nonutilizzareuna spina o una presa di rete danneggiate.
• La presa di rete è il dispositorio per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (Batteria al litio)

• Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare或者其他 60^ C o bruciare.

ATTENZIONE

NON INGERIRE LA BATTERIA, PERICOLO DI USTIONE CHIMICA

Questo prodotto contiene una batteria a bottone. In caso di ingestione, la batteria a bottone può causare gravi uszioni interne in sole 2 ore e portare alla morte. Conservare le batterie nuove ed ESAuste fuori della portata dei bambini. Se il vano batterie non si chiude bene, non utilizzato il telecommando e tenerlo fuori della portata dei bambini. Se si sospetta una possibile ingestione delle batterie o il loro insertimento in una qualsiasi parte del corpo, consultare immediatamente un medico.

AVVERTENZA

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
- Durante l'uso, esta unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, augmentare la distanza tra esta unità e il cellulare.
- Questa unità è progettata per l'uso nei paesi con clima mite.
- La marcatura di identificazione del prodotto si trova sul retro dell'unità.

Colloczione

Collocarequestaunita suuna superficie piana.
- Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporado od altri spazio ristretto.
  Non ostruire le aperture di ventilazione di esta unità con giornali, tovaglie, tende ed altri oggetti simili.
  Non esporre esta unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
  Non collocare questa unità e altri dispositiivi (registratore Blu-ray Disc, HDD esterno, ecc.) direttamente l'une sopra l'altro, onde evitare guasti all'HDD o danneggiamento dei dati.

Batteria a pastiglia (Batteria al litio)

• Se la batteriaiene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• All'inserimento accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie cui causare perdite di elettrolito e causare incendi.

Rimuovere la batteria se si preve de non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo alla luce.
Non riscaldare o esporre a fiamme le batterie.
Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
- Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Alimentatore CA

• L'alimentatore CA opera con corrente alternata da 220 V a 240 V. Procurarsi un adattatore adeguato se la spina non entra nella presa di rete CA.

Informazioni su Bluetooth®

Panasonic non è responsabile per la responsabilità di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

Questoistema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositorio

• Questoistema rispetta le limitazioni di frequenza e ha ottenuo la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
  In alcuni paesi la legge punisce le seguenti azioni:

• Disassemblaggio o modifica dell'unità.
  Rimozione delleindicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di Tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standardi Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, quello potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questoistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/ o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Range di utilizzato

Usare quello dispositivo ad una distanza massima di 10m

La distanza può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositiivi

• Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se questo sistema è posizionato troppo vicino ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questoistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisporto per un normale impiego di tipo generale.
• Non usare quello sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc).

Indices

Precauzioni per la sicurezza. 2

Informazioni su Bluetooth® 3

Prima dell'uso

Accessori 4

Cura dell'unità 4

Guida ai comandi. 5

Questo problema (Parte anteriore / Lati).... 5

Questoistema (Parte posteriori) 5

Telecomando. 6

Preparativi

Connessioni 7

Operazioni

Utilizzo di questo....... 9

Operazioni sincronizzate con la TV (VIERA Link

"HDAVI ControlTM") 10

Connessione Bluetooth 11

Operazioni avanzate. 11

Consultazione

Risoluzione dei problemi 13

Licenza 14

Caratteristiche tecniche. 15

Accessori

Prima di utilizzato quelloistema controllare la presenza dell'accessorio in dotazione.

1 Telekomando (con batteria) (N2QAYC000119)
1Accessorior
1 Alimentatore CA

• Codici prodotto aggiornati ad aprile 2017. Possono essere soggetti a modifiche.
• Non utilizzato il cavo di alimentazione CA e l'alimentatore CA con altri appearecchi.
• Non utilizzato cavi di alimentazione CA e alimentatori CA diversi da quelli in dotazione.

Cura dell'unità

Pulire quelloystema con un panno asciutto e morbido

• Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
• Non'utilizzato mai alcol, diluente o benzina per pulire quelloystema.
• Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.

- Quando si smaltisce o si cede quello sistema

Questoistema può mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede questo sistema, seguire la procedura indicatora per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente.

(⇒ 13, "Per ripristinare le impostazioni predefinite in fabbrica.")
- Nella memoria di"Thisoistema può essere registrato lo storico delle operazioni effettuate.

• L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.
• Le operazioni indicate in queste istruzioni per l'uso sono descritte facendo riferimento principamente al telecomando, ma possonoanche essere eseguite su quello sistema se i comandi sono gli stessi.

Guida ai comandi

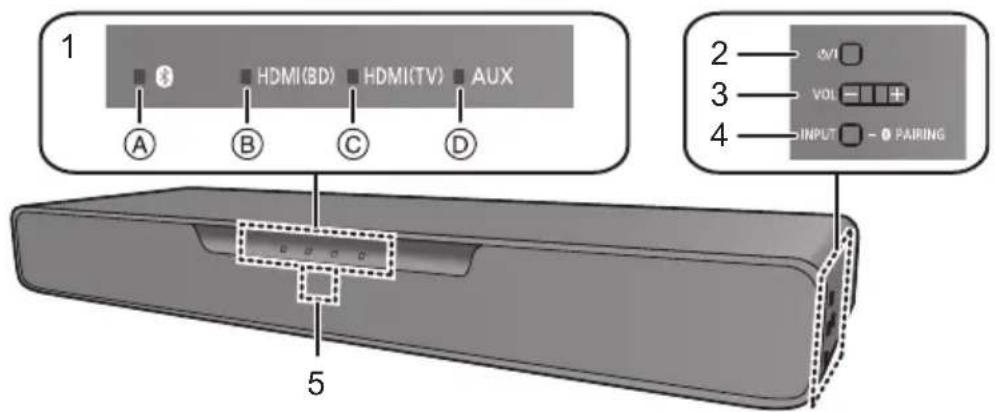

Questo problema (Parte anteriore / Lati)

1 Indicatori LED

Il dispositorio currentemente selezionato è indicato dal lampeggiamento dell'indicatore corrispondente.

Indicatore Bluetooth (si accende in blu)
Indicatore HDMI(BD) (si accende in verde)
Indicatore HDMI(TV) (si accende in verde)
Indicatore AUX (si accende in verde)

2 Interru tto standby/accensione (I/I)

Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l'unità consuma comunità una piccola quantità di corrente.

3 Regola il volume di quello sulla (⇒ 9)

4 Tasto [INPUT/ - PAIRING]

• Consente di selezionare il disposativo selezionato (Il disposativo cambia a agli pressione del pulsante)
  Consente di registrar i dispositivi Bluetooth®

5 Sensore del segnale del telecomando

Distanza: Sino a circa 7 m direttamente di fronte

Angolo: Circa 20^ verso il basso/alto e circa 30^ verso sinistra/destra

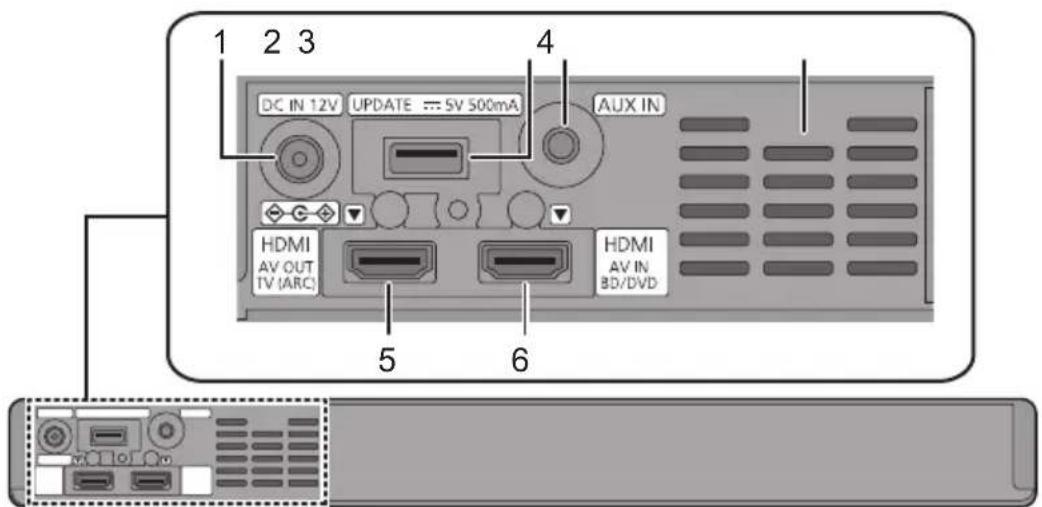

Questo problema (Parte posteriore)

1 Terminale DC IN (12 V)
2 Terminale per l'aggiornamento del firmware (UPDATE G€ 5 V 500 mA)*

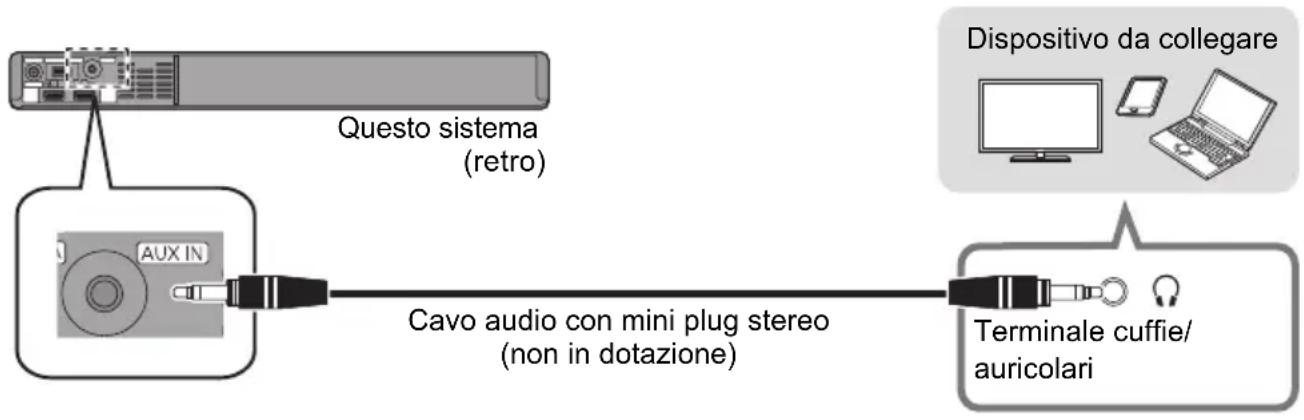

3 Terminale di ingresso AUDIO (AUX IN)

4 Fori di ventilazione
5 Terminate HDMI AV OUT (TV (ARC))
6 Terminale HDMI AV IN (BD/DVD)

* Note sugli aggiornamenti del firmware

Utilizzare il terminale per l'aggiornamento del firmware per aggiornare la versione del systema
mediante un dispositivo di memoria USB (non usato per il normale funzionamento). Per ulteriori dettagli sugli aggiornamenti della versione, consultare il situ di assistenza indicato di seguito.
http://av.jpn/support.panasonic.com/support/global/cs/
(Il sito è solo in inglese.)

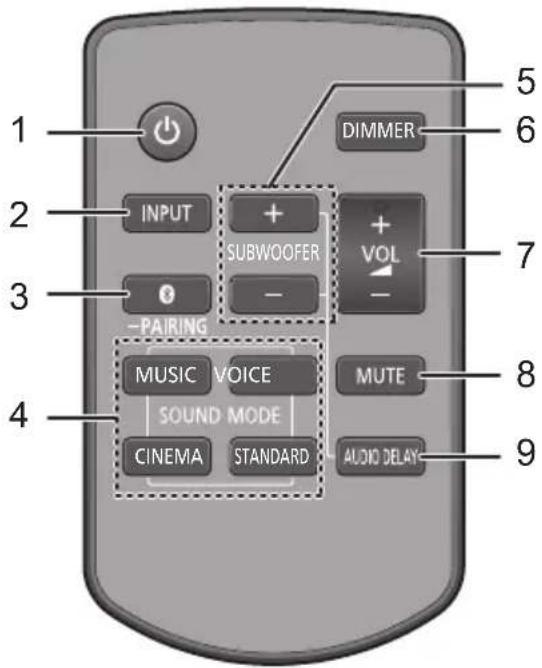

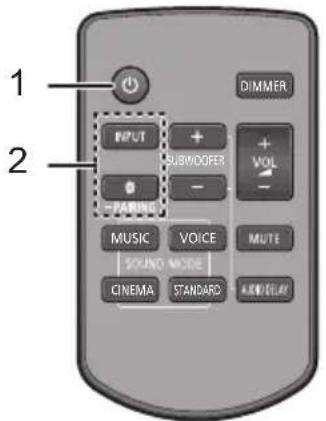

Telecomando

1 Accende o spagne quello sistema ( 9)
2 Selezionare la sorgente ( 9) "HDMI(BD)" "HDMI(TV)" "AUX" ↑ "Bluetooth
3 Seleziona il dispositivo Bluetooth come sorgente ( 9)
4 Seleziona la modalità audio (⇒ 9)
5 Regola i bassi (regolabili su quattro livelli)

Piubasso
Piu alto

6 Regola la luminosità degli indicatori LED
7 Regola il volume di quello sulla (→ 9)
8 Mettere la sordina ( 9)
9 Regola il ritardo tra video e audio

① Premere [AUDIO DELAY] sul telecomando.

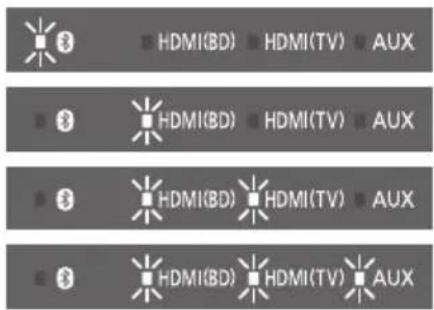

• La modalità corrente sare segnalata dall'indicatore LED corrispondente.

② Quando è indicata la modalità corrente (circa 10 sec), premere [+ SUBWOOFER] o [SUBWOOFER -].

• L'impostazione cambia nel seguente ordine agli volte che si preme [+ SUBWOOFER]. (premendo [SUBWOOFER -], cambia nell'ordine inverso a agli pressione)

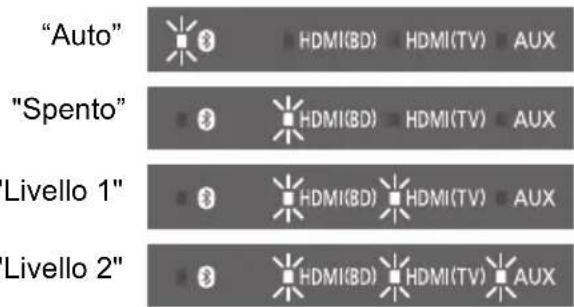

"Auto" "Spento" "Livello 1" "Livello 2"

• Se non vengono eseguite operazioni per circa 10 secondi oppure se viene premuto un pulsante diverso da [+ SUBWOOFER], [SUBWOOFER -] o [DIMMER], gli indicatori tornano al loro stato normale.

(Se la regolazione dei bassi viene inavvertamente eseguita quando è premuto [+ SUBWOOFER] o [SUBWOOFER -], ripetere la procedura dal passaggio ①).

Prima del primo utilizzato

Rimuovere la pellicola isolante A.

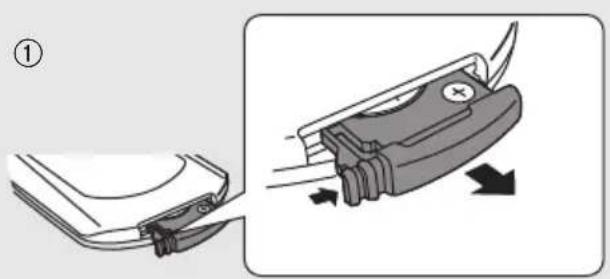

Sostituzione di una batteria a pastiglia

Tipodi battery: CR2025 (battery al litio)

• Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.
  I simboli presenti sul telecomando in dotazione indicano quanto segue:

Attenzione (fare riferimento alle Istruzioni per l'uso per la batteria a bottone)

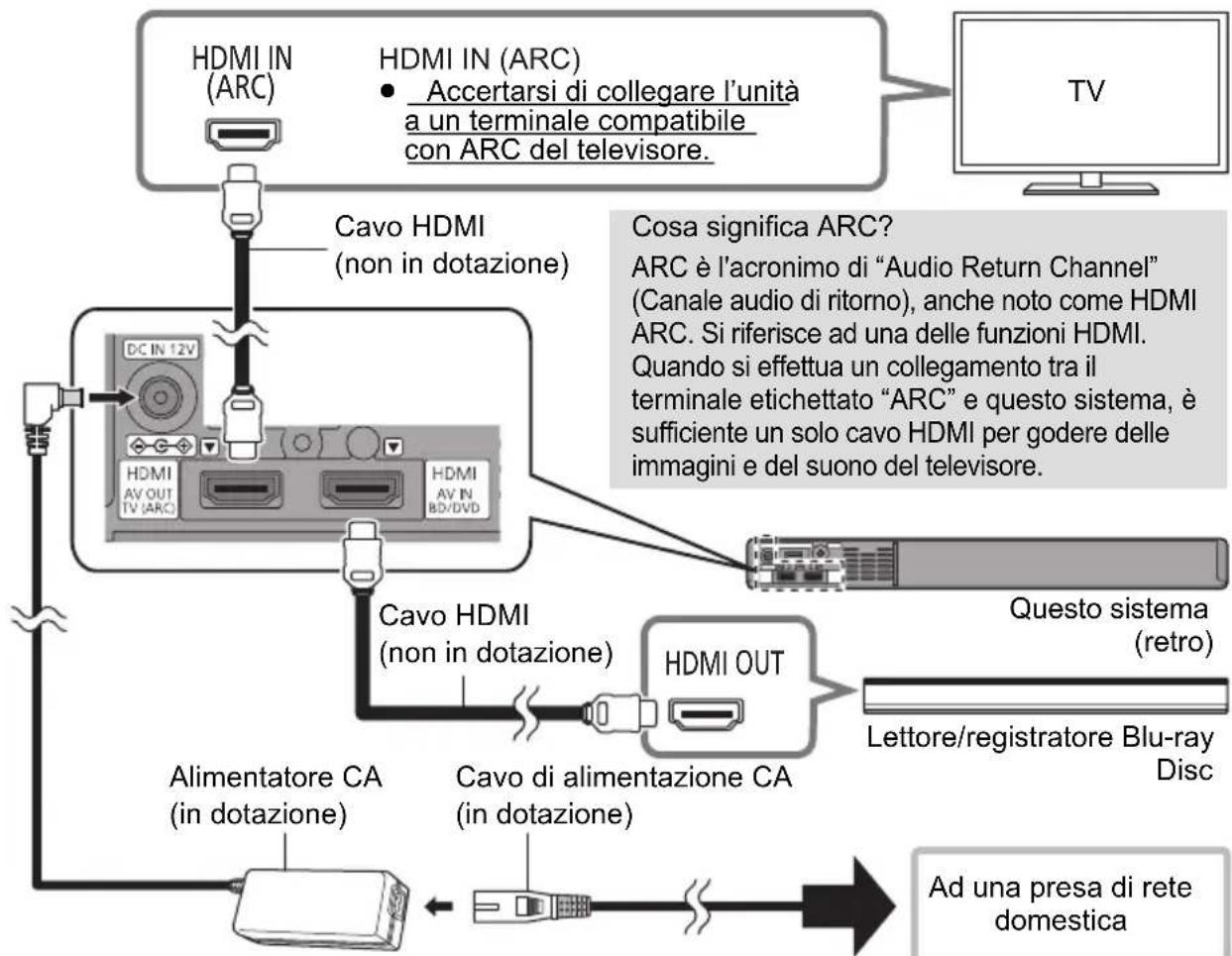

Connessioni

• Prima di fare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi. Non collegare il cavo di alimentazione CA delsystema alla presa di corrente prima di aver completato tutti gli altri collegamenti.

• Acquistare un cavo HDMI classificato "ad alta velocità". Il funzionamento non è possibile con cavi non conformiagli standard HDMI.

IIistema supporta contenui 3D.

• É possiblo collagenare un teileisore e un lettor/registratore Blu-ray Disc compatibili con il 3D a\
  • lo sistema e godere delle spettacolari immagini 3D offerte dai dischi Blu-ray e da altri dispositivi\
  • di archivazione disponibili in commercio.

Questoistema supporta il pass-through HDR (High Dynamic Range) dei segnali 4K (50p/60p).

• Per la riproduzione dei contenuti 4K (50p/60p) HDR è necessario un cavo HDMI che supporti 18 Gbps.

• É possibile collegare un tevisore e unlettore/registrarore Blu-ray Disc compatibili con il 4K a isto stema e godere di immagini fluide e in alta definizione anche su schermi di granidi dimensioni (Sono necessari due cavi HDMI che supportino 18 Gbps).

Non collocare il systema direttamente sopra un alte dispositivo, ad esempio un registratore Blu-ray Disc.
- Tenere lontano gli oggetti magnetizzati. Carte, orologi magnetizzati, ecc. possono danneggiarsi se posizionati troppo vicini a quelloystema.

• Quando l'alimentatore CA è collegato, l'unità è in standby. Sino a che l'alimentatore CA è collegato ad una presa di rete il circuito primario è sempre "sotto tensione".
• Questo sistema consuma una piccola quantità di corrente CA (⇒ 15)anche quando è spento. Ai fini del risparmio energetico, se il sistema noniene utilizzato per lungo tempo, staccare la spina alla presa di rete domestica.
• I symboli presenti sull'adattatore CA in dotazione indicano quanto segue:

Modifica delle impostazioni del teilevisore

Per collegare quelloystemaltelevisoreconuncavoHDMI,è necessario modificarele impostazioni del televisore in modo che l'audio venga emesso correttamente dalsystema.Le istruzioni seguenti usano untelevisorePanasonicTV(VIERA)comeesempio.

• La procedura operativa e i nomi delle visualizzazioni sullo schermo variano a seconda del tevisore (VIERA). Fare riferimento alle istruzioni per l'uso in formato cartaceo o elettronico per i dettagli relativi al tevisore (VIERA).

1 Collegare quello problema al teileisore con un cavo HDMI. ( 7)

• Dopo aver collegato quello Sistema al teilevisore, accenderli entrambi.

2 Impostare la destinazione dell'uscita del suono del teilevisore su "Home Cinema".

Esemblio operativo:

premere [Apps], selezionare "VIERA Link", impostare "Selezione altoparlanti" su "Home Cinema".

• Verificare che l'impostazione VIERA Link di ciascun dispositivo sua attiva.
• Seguire la procedura descritta sopra per aggungere altri dispositivi, effettuare nuovamente il collegamento al tevisore o ripristinare le impostazioni predefinite.

Utilizzato del terminale AUDIO IN (AUX IN)

Questa unità più essere collegataanchetramite un cavo audio con mini plug stereo (non in dotazione). Impostare l'ingresso di questosystema su "AUX".

• Usare un cavo HDMI (non in dotazione) per collegare unlettore/registrarile Blu-ray Disc.
• Se si collega un cavo audio con mini plug stereo (non in dotazione), le sorgenti sonore ad alta risoluzione vengono emesse in qualità CD.
• La funzione VIERA Link di"Thiso problema ( 10 "Operazioni sincronizzate con la TV (VIERA Link "HDAVI ControlTM") non cui quere usata.

Per maggiori informazioni su altri metodi di collegamento, fare riferimento al site di assistenza indicatori seguito.

http://av.jpn.support.panasonic.com/support/global/cs/

(II sito è solo in inglese.)

Utilizzo di questo sistema

Preparativi

• Accendere la TV e/o il dispositoso collegato.

1 Premere [O] per accendere quello schema.

2 Selezionare la sorgente.

Premere Per selezionare
[INPUT]	“HDMI(BD)” → “HDMI(TV)” → “AUX” ↑——“Bluetooth®)←
[8]	“ ”(Bluetooth®)

Quando 'è selezionato come sorgente

Sul dispositivo Bluetooth®

Selezionare esta unità come sorgente di output del dispositivo Bluetooth® connesso ed avviare la riproduzione.

Quando "HDMI(BD)" è selezionato come sorgente

Sulla TV e il dispositorio collegato:

Selezionare l'input della TV per quelloystema ed avviare la riproduzione sul dispositivo collegato.

Per regolare il volume di questosystema

Premere [+VOL - ]

• Ciascuna modalità di ingresso mantiene un'impostazione di volume separata.

Per selezionare una modalità audio

É possible modificare la modalità audio premend' il pulsante appropriato.

• Verificare che gli indicatori HDMI(TV) e AUX lampeggino due volte.

MUSIC: Consente di renderere più vivido il suono di strumenti musicali e canzoni.

VOICE: Rende più chiara la voce nei programmi giornalistici e di commento sportivo.

CINEMA: Produce un suono tridimensionale adatto ai film.

STANDARD: Ottimale per programmi drammatici e comici.

■ Mettere la sordina

Premere [MUTE].

• Durante il muting, gli indicatori HDMI(BD), HDMI(TV) e AUX lampeggiano contemporaneamente.
• Per annullare, premere nuovamente il pulsante o regolare il volume.
• Il muting viene disattivato quando si spegne quello sistema.

Se questo sistema non funziona come previsto o l'audio è anomalo, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolverve il problema. (⇒ 13, "Per ripristinare le impostazioni predefinite in fabbrica.")

Se il problema persiste (⇒ 13, "Audio / Video")

• Se gli altoparlanti della TV emettono suono, ridurre il volume della TV al minimo.
• É possible che i livelli massimi di volume del teilevisore e di quello sistema siano diversi.
• Commutare l'ingresso del teilevisore sul sintonizzatore del teilevisore per selezionare il teilevisore come sorgente audio e video durante la riproduzione sul dispositivo collegato al terminale HDMI AV OUT (TV (ARC)). Inoltre, quando VIERA Link (HDMI) non è attivo, commutare l'ingresso di questoystema sulla modalità TV.
• Per selezionale il teileisore come sorgente audio durante la riproduzione sul dispositivo collegato al terminale AUDIO IN (AUX IN), commutare l'ingresso del teileisore sul sintonizzatore del teileisore.

Operazioni sincronizzate con la TV (VIERA Link "HDAVI ControlTM")

Che cos'è VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" è una funzione molto comoda che permette di effettuire operazioni collegate a但这a unità e a una TV Panasonic (VIERA) con "HDAVI Control".

È possibile utilizzato questa funzione collegando l'apparecchio con un cavo HDMI. Per maggiori dettagli sul funzionamento, consultare le istruzioni di funzionamento dell'apparecchio collegato.

Cosa si può fare con VIERA Link "HDAVI Control"

Per accertarsi che l'audio venga emesso da quello sistema, accendere quello sistemas utilizzando il telecomando del teilevisore e selezionando home cinema dal menu diffusori del menu VIERA Link.

La disponibilità e la funzione delle impostazioni cui pova variare a seconda del teilevisore. Per ulteriori informazioni consultare le istruzioni per l'uso del teilevisore.

Controllo diffusore

È possibile selezionare se l'audio verrà trasmesso da但这a unità o dai diffusori del teilevisore utilizzato le impostazioni del menu sul teilevisore.

Home Cinema

Questo impianto è attivo.

• Quando questo Sistema è in modalità standby, se nel menu VIERA Link si passa dai diffusori del tevisore a questo Sistema, quest'ultimo si accenderà automaticamente.
• É possible controllare l'impostazione del volume di quello sulla via, usando il pulsante volume o mute sul telecommando del teilevisore.
• Se si spegne quello sistema, i diffusori del tevisore si attiveranno automaticamente.
• Se il teilevisore è compatibile con VIERA Link "HDAVI Control 4" o successivo, quelloystema emetterà l'audio automaticamente.

TV

Sono attivati i diffusori del teilevisore.

Commutazione automatica dell'ingresso

Quando si eseguono le seguenti operazioni,\ questoistema modificHERa automaticamente\ l'ingresso sulla sorgente corrispondente.

-Quando si avvia la riproduzione su un dispositivo HDMI collegato.
-Quando viene modificato l'ingresso del teilevisore.
Se l'impostazione di uscita dei diffusori sul teilevisore è impostata su quello sistema, il teilevisore e quello sistema si accendono automaticamente (Funzione di accensione sincronizzata).

Spegnimento contemporaneo

Quando il tevisore viene spento,anche questo
sistema si spegne automaticamente.(Questa
funzione non è disponibile quando la sorgente è
Bluetooth.

Funzione di sincronizzazione automatica

(per HDAVI Control 3 o superiore)

Il ritardo tra audio e video viene compensato automaticamente aggiungendo un ritardo all'emissione dell'audio, consentendo di ottener un audio perfettamente sincronizzato con le immagini.

• L'informazione di ridardo viene impostata automaticamente se la TV è compatible con VIERA Link "HDAVI Control 3" o superiore e VIERA Link è impostato su on.

• VIERA Link "HDAVI Control", pur esendo basata sulle funzioni di lavoro fornite da HDMI, uno standard di settore noto come HDMI CEC (Consumer Electronics Control), è in realtà una funzione esclusiva, sviluppata e implementata da noi. Per esta ragione non è possible garantire che funzionera correttamente con apparetti di altri produttori che supportano lo standard HDMI CEC.
• Questa unità supporta la funzione "HDAVI Control 5", "HDAVI Control 5" è lo standard per gli apparecchi compatibili con HDAVI Control di Panasonic. Questo standard è compatibile con gli apparecchi HDAVI convenzionali di Panasonic.
• Consultare i manuale relativi per sapere quali appearecchi di altri produttori supportano le funzioni VIERA Link.

Connessione Bluetooth®

Usando il collegamento Bluetooth®, su quello环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧环氧

• Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Preparativi

• Attivare la funzionalità Bluetooth del disposito e posizionare il disposito vicino a quelloystema.

Accoppiamento Bluetooth®

1 Premere [3] per selezionare "3".

• Se l'indicatore lampeggia velocemente, andare al passaggio 3.

2 Tenere premuto [sino a che l'indicatore "lampeggia velocamente.

• Se l'indicatore lampeggia lentamente, ripetere il passaggio 2.

3 Selezionare "SC-SB10" dal menu Bluetooth® del dispositivo Bluetooth®.

• Se viene richiesta la passkey sul disposativo Bluetooth®, immettere "0000".
• Una volta che il dispositorio Bluetooth è collegato, l'indicatore " mette di lampeggiare e rimane acceso.

• É possible registrar sino a 8 dispositivi con quello sulla via. Se viene registrar un 9^ dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositorio Bluetooth® accoppiato

1 Premere [3] per selezionare "3".

Se si accende l'indicatore, un dispositorio Bluetooth è già connesso a questosystema. Disconnetterlo. (sotto)

2 Selezionare "SC-SB10" dal menu Bluetooth® del dispositivo Bluetooth®.

Disconnaissance di un dispositivo Bluetooth®

Tenere premuto [ino a che I'indicatore " la peggia.

• Questo sistema può essere collegato con un solo dispositorio alla volta.

Operazioni avanzate

Spegnimento Automatico

Questo sistema si spegne automaticamente in mancanza di audio in ingresso e se non viene utilizzato da circa 19 min e 30 sec.

sul telecomando, tenere premuto [VOL -] su quello Sistema per più di 4 sec.

• La modalità corrente sare segnalata dall'indicatore LED corrispondente.

2 Quando è indicata la modalità corrente (circa 20 sec), premere nuovamente [+ SUBWOOFER].

• L'impostazione cambia agli volta che si preme [+ SUBWOOFER].
• L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quindi l'unità esce alla modalità di impostazione.
  L'impostazione si mantiene fino al nuovochio.
• L'impostazione predefinita di但这a funzione è "Acceso".

Standby Bluetooth®

Questa funzione consente di collegare un dispositivo Bluetooth® accoppiato quando questo systemi si trova in modalità standby.

sul telecomando, tenere premuto [VOL -] su quello problema per più di 4 sec.

• La modalità corrente sare segnalata dall'indicatore LED corrispondente.

2 Quando è indicata la modalità corrente (circa 20 sec), premere nuovamente [SUBWOOFER -].

• L'impostazione cambia agli volte che si preme [SUB WOOFER -].
• L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quindi l'unità esce alla modalità di impostazione.
  L'impostazione si mantiene fino al nuovochio.
• L'impostazione predefinita di但这a funzione è "Acceso".

Commutazione della modalità di comunicazione Bluetooth®

Selezionare la modalità di collegamento Bluetooth più appropriata per il tipo di connessione. É possible passare alla Modalità 2 (priorità alla qualità audio) o alla Modalità 1 (priorità alla connettività) seguito la procedura descritta di seguito.

1 Premere []er selezionare "".

• Prima di iniziare, disattivare il collegamento del disposativo.

2 Mentre si tiene

premuto [DIMMER] sul telecomando,

tenere premuto [VOL -] su quello sistema per più di 4 sec.

• La modalità corrente sare segnalata dall'indicatore LED corrispondente.

"Modalità 1" "Modalità 2"

3 Quando è indicata la modalità corrente (circa 10 sec), premere nuovamente [DIMMER].

L'impostazione cambia agli volte che si preme [DIMMER].
- L'indicatore per l'impostazione selezionata lampeggia per 10 secondi e quando l'unità esce alla modalità di impostazione.
L'impostazione si mantiene fino al nuovochio.
- L'impostazione predefinita di但这a funzione è "Modalità 2".

Disattivazione di VIERA Link (HDMI) (HDAVI ControlTM)

È possibile disattivare VIERA Link nel caso, ad esempio, di funzionamento instabile quando è collegato un dispositivo compatible con HDMI non di Panasonic.

Mentre si tiene premuto [MUTE] sul telecomando, tenere premuto [VOL -] su quello sistema per più di 4 sec.

• Tutti gli indicatori lampeggiano una volta quando la limitazione del volume viene disattivata.

• Quando VIERA Link (HDMI) non è attivo, la funzione ARC non è disponibile. Per selezionare il televisione come sorgente, assicurarsi di effettuire il collegamento con un cavo audio con mini plug stereo (non in dotazione).
  Per ripristinare le impostazioni, tornare ai valori di fabbrica. ( 13)
  L'impostazione predefinita di但这a funzione è "Acceso".

Commutazione della modalità di ingresso AUX

È possibile commutare la modalità di ingresso AUX (TV/Musica) seguendo la procedura descritta di seguito.

Selezionare la modalità "TV" per effettuare il collegamento al teilevisore oppure selezionare la modalità "Musica" per effettuare il collegamento a un dispositivo musicale, ecc.

1 Mentre si tiene

premuto

[INPUT] sul

telecomando,

"TV" "Musica"

tenere premuto [VOL -] su quello sistema per più di 4 sec.

• La modalità corrente sare segnalata dall'indicatore LED corrispondente.

2 Quando è indicata la modalità corrente (circa 20 sec), premere nuovamente [INPUT].

• L'impostazione cambia agli volte che si preme [INPUT].
• L'indicatore per l'impostazione selezionata lampeggia per 20 secondi e quindi l'unità esce alla modalità di impostazione.
  L'impostazione predefinita di questa funzione è "TV".

Codice del telecomando

Quando altri dispositivi Panasonic rispondono al telecomando di quello sistema, modificare il codice del telecomando su quello sistema e sul telecomando.

Preparativi

• Spagnere tutti gli altri prodotti Panasonic.
• Accendere quello sistema.

Modifica del codice del telecomando sul codice 2:

Puntare il telecomando verso il sensore del telecomando di quello sistema.
② Tenere premuto [MUTE] e [VOL -] sul telecomando per più di 4 secondi.

• Tutti gli indicatori lampeggeranno per 10 sec quando viene modificato il codice di quello sistema.

• Per impostare il codice del telecomando su 1, ripetere i passaggi indicati in precedenza, ma sostituire [VOL-] con [VOL+].

Disattivazione della limitazione del volume

Se il volume ridotto disturba agli volta che si accende il sistema, ad esempio, è possibile disattivare但这a funzione come segue:

Mentre siiene premuto [MUTE] sul telecomando, tenere premuto [VOL + ] su quelloystemaperiud4sec.

• Tutti gli indicatori lampeggiano una volta quando la limitazione del volume viene disattivata.

L'impostazione predefinita di questa funzione è "Acceso".
Per ripristinare le impostazioni, tornare ai valori di fabbrica. ( 13)

Risoluzione dei problemi

Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.

Per ulteriore aiuto, supporto e consigli dedicati al proprio sistema, visitare: http://av.jpn.support.panasonic.com/support/global/cs/ (Il sotto è solo in inglse.)

Per ripristinare le impostazioni predefinite in fabbrica.

Mentre quelloystemaèacceso,tenere premuto [O/I]su quellosystemaperoilel4secondi. (Tuttigliindicatoriampeggeranno due volte quando quellosystemavieneresettato.)

Se questoistema non funzione come previsto, riportare le impostazioni ai valori predefiniti in fabbrica potrebberisolvere il problema.

• Il codice del telecomando ritornerà ad "1" quando questo systema viene resettato ai valori di fabbrica. Per modificare il codice del telecomando, vedere pagina 12.

Procedure generali

Assenza di corrente.

• Inserire saldamente il cavo di alimentazione CA. ( 7)
• Se gli indicatori lampeggiano e quello sistema si spegne immediatamente dopo averlo acceso, staccare il cavo di alimentazione CA e consultrare il proprio rivenditore.

Il telecomando non funziona correttamente.

• La batteria è esaurita. Sostituirla con una nuova. (⇒ 6)
• Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (→ 12)
  Utilizzare il telecomando alla distanza corretta. ( 5)
• Il sensore del segnale del telecomando potrebbe non ricevere il segnale se esesto alla luce solare diretta o a una luce intensa proveniente da una lampada fluorescente tipo a inverter.
• É possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 6)

L'indicatore "AUX" continua a lampegiare velocimento.

Per prima casa, spegnere quelloystema e scollegare il cavo di alimentazione CA, quindi rivolgersi al proprio rivenditore descrivendo lo stato dell'indicatore LED.

Questoistema passa automaticamente in modalità standby.

La funzione "Spegnimento Automatico" è attiva.

Questoistema passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 19 min e 30 sec. Consultare pagna 11 per disattivare esta funzione.

Questoistema non funziona in modo corretto.

• Il cavo HDMI è collegato in modo invertito ai terminali IN e OUT?
  Spagnere questoistema e scollegare il cavo di alimentazione CA, quindi ricollegare il cavo HDMI.
• Se l'indicatore AUX lampeggia tre volte seguatingo uno schema di due lampeggi seguiti da una pausa, il codice del telecomando di quello sistema è diverso da quello del telecomando. Impostare nuovamente il codice del telecomando.

Le operazioni relative a VIERA Link (HDMI) non funzionano più correttamente.

• Cio potrebbe verificarsi quando si cambiano i collegamenti HDMI, dopo un calo di tensione oppure dati che il cavo di alimentazione CA è stato scollegato. Provarare quantoindicato di seguito:
• Dopo aver collegato il teilevisore (VIERA) a Anythingo,.
  systema con un cavo HDMI e aver acceso il teilevisore (VIERA), scollegare il cavo di alimentazione CA di.
  questoSYSTEMAenza spegnerlo, quindi ricollegarlo.

Audio / Video

Questo problema non émette l'audio del teilevisore.

Non viene emesso alcun suono (o imagine) anche dopo l'avvio della riproduzione sul dispositivo collegato.

• Disattivazione della sordina. (⇒ 9)
• Controllare le connessioniaglialtri dispositivi. ( 7)
• Spagnere eriaccendere quest'sunita.

• Se questo è collegato a un tevisoretramite un cavo HDMI, verificare che il terminale del tevisore sia etichettato "HDMI (ARC)". In caso contrario, questoistema non è in grado di riproduire l'audio del tevisore. Se si utilizza un tevisore con un terminale HDMI non etichettato "ARC", collegare il terminale delle cuffie/auricolari del tevisore al terminale AUDIO IN (AUX IN) usando un cavo audio con mini plug stereo (non in dotazione). ( 8, "Utilizzo del terminale AUDIO IN (AUX IN)) Se il sistema è collegato a un tevisore Panasonic

• Se ilsystema è collegato a un tevisore Panasonic (VIERA), quando si accende quelloystema agendo direttamente su diesso, l'audio potrebbe non essere emesso. In quello caso, accendere quelloystematramite VIERA Link usando il telecomando del tevisore (VIERA).

• Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi.
• Controllare le impostazioni di trasmissione dell'audio sul dispositorio collegato.

Il volume si abbassa quando si accende quello sistema.

Se questosystema viene spento con l'impostazione del volume{oile il valore centrale (olre 50),questo systema ridurra automaticamente il volume al valore centrale (50) quando viene acceso. ( 12

Non è presente alcun segnale audio.

Questo sistema si spegne automaticamente.

(Quando questo sistema rileva un problema, si attiva una protezione di sicurezza e quello sistema passa automaticamente in modalità standby.)

• Si è verificato un problema con l'amplificatore.
  Il volume è eccessivamente alto?

In tal caso, abbassarlo.

• L'unità è esposta a temperature estremamente alto? In tal caso, portarla in un luogo più freddo, attendere alcuni secondi quindi riaccenderla.
• A seconda della combinazione di teilevisore e dispositivo collegato in uso, quando si spegne il teilevisore o si commuta l'ingresso, l'audio potrebbe essere temporaneamente disattivato.
• Se gli indicatori HDMI(BD) e HDMI(TV) si accendono nelle l'indicatore AUX continua a lampeggiare, HDCP 2.2 non è supportato dal terminale HDMI oppure dall'impostazione del teilevisore. Per ulteri informazioni, fare riferimento alle istruzioni per l'uso del teilevisore.

Bluetooth®

Non è possibile effettuare la connessione.

Verificare la stato del dispositoivo Bluetooth®.

Il dispositivo non può essere collegato.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo. (→ 11)
• Questoistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'alto dispositivo e provare nuovamente ad accoppiare il dispositivo.

Il dispositivo è connesso ma non è possible ascoltare l'audioattraversoquestoSYSTEMA.

Per alcuni dispositivi con Bluetooth® incorporeto, è necessario impostare l'output audio manualmente su "SC-SB10". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositorio è fuori dal range di communicatesione di 10 m. Portare il dispositorio Bluetooth® più vicino a quello sistema.
• Rimuovere eventuali ostacoli tra quello sistema e il dispositorio.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, Telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth più vicino a quelloysteme e distanziarlo dagli altri dispositivi.

Licenza

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzato di tali marchi da parte di Panasonic Corporation è concesso in licenza.
Altri marchi e nomi di marchi sono di proprietà dei rispetti proprietari.
I termini HDMI e High-Definition Multimedia Interface HDMI e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
HDAVI Control™ è un marchio di fabbrica della Panasonic Corporation.

Per i brevetti DTS, videe http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il relative symbolo, e DTS e il symbolo insieme sono marchi registrati di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

DOLBY
AUDIO

Dolby, Dolby Audio e il symbolo della dopbia D sono marchi di Dolby Laboratories.

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza di uscita RMS (pilotaggio non simultaneo)

Front ch (canali S, D)

10 W per canale (1 kHz, 10 %, 6 Ω)

Canale subwoofer

20 W (100 Hz, 10 %, 3 Ω)

Potenza di uscita RMS totale

40W

SEZIONE DIFFUSORI

Diffusori anteriori (incorporato, S/D)

Full range

A cono da 4cm× 1 /canale

Tweeter

Tipoa cupola 1,4cm× 1 /canale

Impedenza (totale)

6Ω

Subwoofer (incorporati)

Woofer

A cono da 8 cm × 1

Impedenza (totale)

3Ω

Radiatore passivo

8cm×2

SEZIONE Bluetooth®

Specifiche delsystemaBluetooth

Bluetooth® Ver. 2.1+EDR

Classificazione delle apparecchiature wireless

Classe 1

Profili supportati

A2DP

Codec supportati

SBC

Banda di frequenza

Banda FH-SS 2,4 GHz

Distanza operativa

Circa 10 m Senza ostacoli

SEZIONETERMINALI

HDAVI Control

Questa unità supporta la funzione "HDAVI Control 5".

Ingresso HDMI AV (BD/DVD) 1

Connettor di ingresso Tipo A (19 pin)

Uscita HDMI AV (TV (ARC)) 1

Connettore di uscita Tipo A (19 pin)

Solo per l'aggiornamento 1

Ingresso AUX 1

Tipodi terminale

Frequenza di campionamento

(HDMIARC)

PCM lineare (2 canali)

PCM lineare (2 canali),

Dolby Digital / DTS (Bitstream)

GENERALI

Alimentazione

CC 12 V 4 A

Alimentatore CA

CA da 220 V a 240 V, 50/60 Hz

Consumo di corrente

Circa 11 W

Assorbimento di corrente in modalità di attesa

Quando "Standby di Rete" e "DISATTIVATO"

Circa 0,3 W

Quando "Standby Rete"* è "ATTIVATO"

Circa 0,5 W

Intervallo temperature di funzionamento

Da 0 °C a +40 °C

Gamma di umidità tollerata

Da 20 % a 80 % di umidità relativà (senza

condensa)

• Per "Standby di Rete" si intende "Standby Bluetooth ®" e "VIERA Link".
• Le specifiche sono soggette a modificaenza preavviso.
• Il peso e le dimensioni indicati sono approximativi.
• Distorsione armonica totale misurata con analizzatore di spettro digitale.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi symboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vosto paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi Invitation a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Questo significato più essere usato in combinazione con un significato chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

Dichiarazione di conformità (DoC)

Con il presente atto, "Panasonic Corporation" dichiara che questo prodotto è conforme ai requisiti base e altri disponzioni applicabili della direttiva 2014/53/UE.

I clienti possono scaricare una copia della DoC originale per i nostri prodotti RE dal nostro server DoC:

http://www.doc.panasonic.de

Contatto del Rappresentante Autorizzato:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Germania

Tipo di wireless Ba	nda di frequenza	Potenza massima (dBm e.i.r.p.)
Bluetooth®	2402 - 2480 MHz 10 dBm

Nederlands
