SC-HTB770EG - Barra audio PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soundbar
Marca	Panasonic
Modello	SC-HTB770EG
Categoria	Soundbar
Compatibilità HDMI	Sì, con ARC (Audio Return Channel)
Funzione VIERA Link	Sì (HDAVI Control)
Connettività	HDMI, ingresso audio ottico, terminali altoparlanti
Configurazione degli altoparlanti	Anteriore sinistro, anteriore destro, centrale (subwoofer attivo incluso)
Subwoofer	Attivo, incluso
Alimentazione	Rete (cavo di alimentazione)
Consumo	Non specificato
Peso	Non specificato
Dimensioni	Non specificato
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Sicurezza	Non esporre all'umidità; seguire le istruzioni del manuale
Accessori inclusi	Telecomando, cavo HDMI, cavo ottico, supporto da parete
Manuale d'uso	44 pagine, disponibile in più lingue
Riparabilità	Pezzi di ricambio non specificati; contattare il servizio clienti

Domande frequenti - SC-HTB770EG PANASONIC

Come collegare la soundbar al mio televisore?

Utilizzare un cavo HDMI tra la presa HDMI (ARC) della soundbar e la presa HDMI (ARC) del televisore. Se il televisore non è compatibile ARC, collegare anche un cavo audio ottico.

Come utilizzare la funzione VIERA Link?

Assicurarsi che il televisore sia compatibile con VIERA Link (HDMI CEC). Accendere il subwoofer, quindi nel menu del televisore selezionare questa soundbar come altoparlanti. È quindi possibile controllare il volume con il telecomando del televisore.

Posso montare la soundbar a parete?

Sì, la soundbar può essere montata a parete. Consultare il manuale d'uso per le istruzioni dettagliate e utilizzare i supporti forniti. Assicurarsi di fissare bene le viti.

Come collegare il subwoofer?

Il subwoofer è wireless? Nel manuale è indicato di collegare il suo cavo di alimentazione. Si collega automaticamente alla soundbar principale. Assicurarsi che sia acceso.

Cosa fare se l'audio non esce dalla soundbar?

Verificare le connessioni HDMI e ottiche. Assicurarsi che l'ingresso corretto sia selezionato con il pulsante [INPUT SELECTOR]. Se l'audio proviene anche dagli altoparlanti del televisore, abbassare il volume del televisore al minimo.

Come regolare il volume?

Utilizzare i tasti [+ VOL -] del telecomando della soundbar o, se VIERA Link è attivo, del telecomando del televisore.

Quale cavo HDMI utilizzare?

Utilizzare un cavo HDMI standard. Per il funzionamento ARC, assicurarsi che il cavo sia compatibile ARC (tutti i cavi HDMI recenti lo sono).

La soundbar è compatibile con altre marche di televisori?

Sì, funziona con qualsiasi televisore dotato di uscita ottica o HDMI. La funzione HDMI CEC potrebbe non essere garantita con altre marche.

Come pulire la soundbar?

Scollegare l'apparecchio, quindi pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.

Dove trovare il manuale d'uso completo?

Il manuale d'uso completo è disponibile per il download gratuito su notice-facile.com in formato PDF, in più lingue.

MANUALE UTENTE SC-HTB770EG PANASONIC

Punto 1: Scelta della configurazione

Collocazione dei diffusori in orizzontale

Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

- Serrare saldamente le viti.

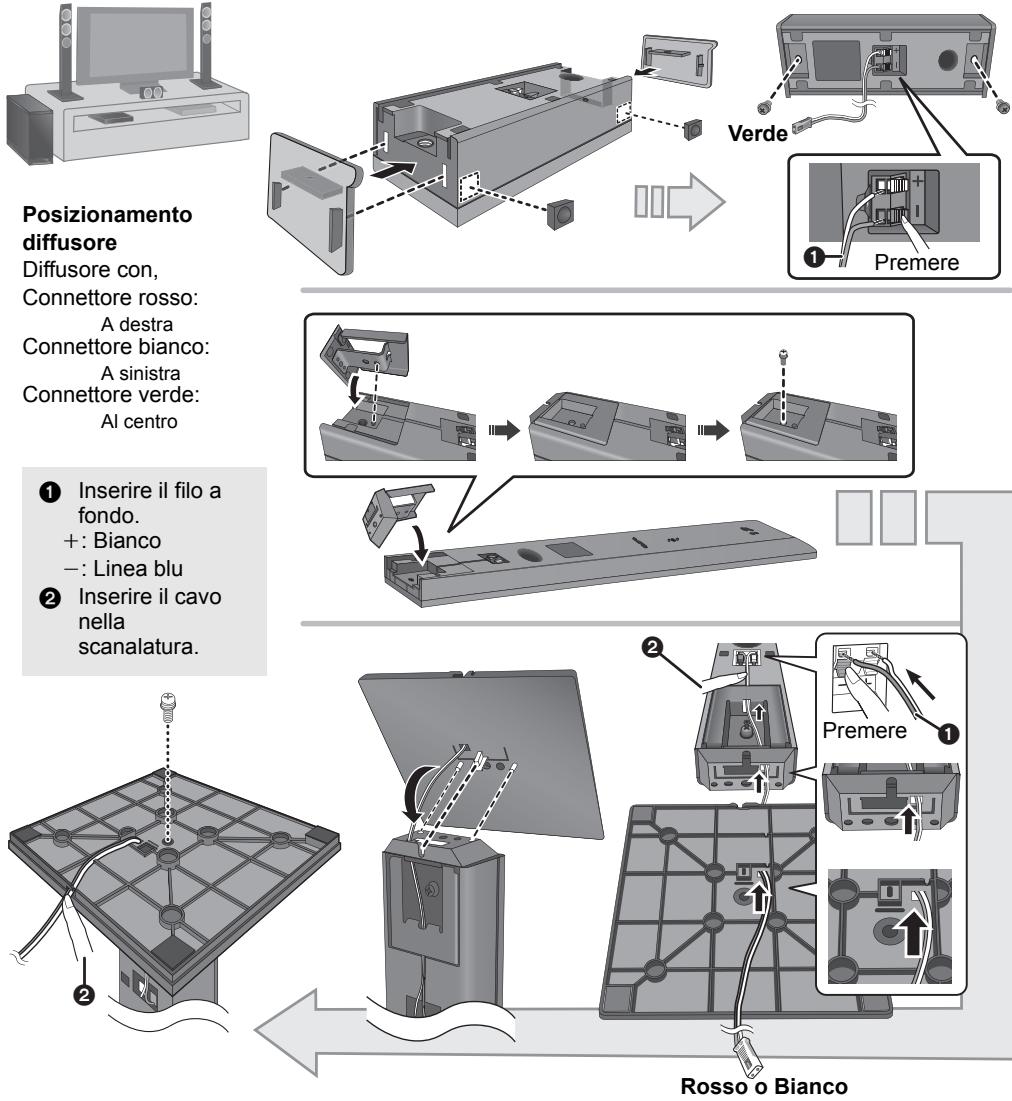

Posizionare i diffusori anteriori verticalmente

Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

- Serrare saldamente le viti.

Posizionamento diffusore

Diffusore con,

Connettore rosso:

A destra

Connettore bianco:

A sinistra

Connettore verde:

Al centro

① Inserire il filo a fondo.
+: Bianco
-: Linea blu
② Inserire il cavo nella scanalatura.

Punto 2: Collegamento dei cavi

Non collegare il cavo di alimentazione CA all'unità principale è all'unità subwoofer attivo sino a che tutti gli altri collegamenti siano stati completati.

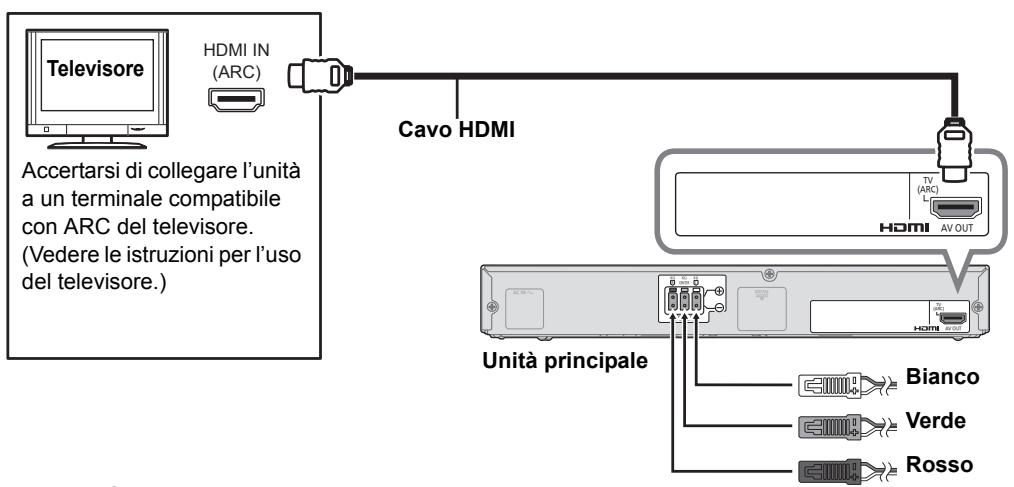

Quando la TV è compatibile con HDMI (ARC)

HDMI (ARC)

Audio Return Channel (Canale Ritorno Audio):

Consente ad un sistema home theater di ricevere e riprodurre audio dalla TV attraverso un cavo HDMI senza cablaggi aggiuntivi.

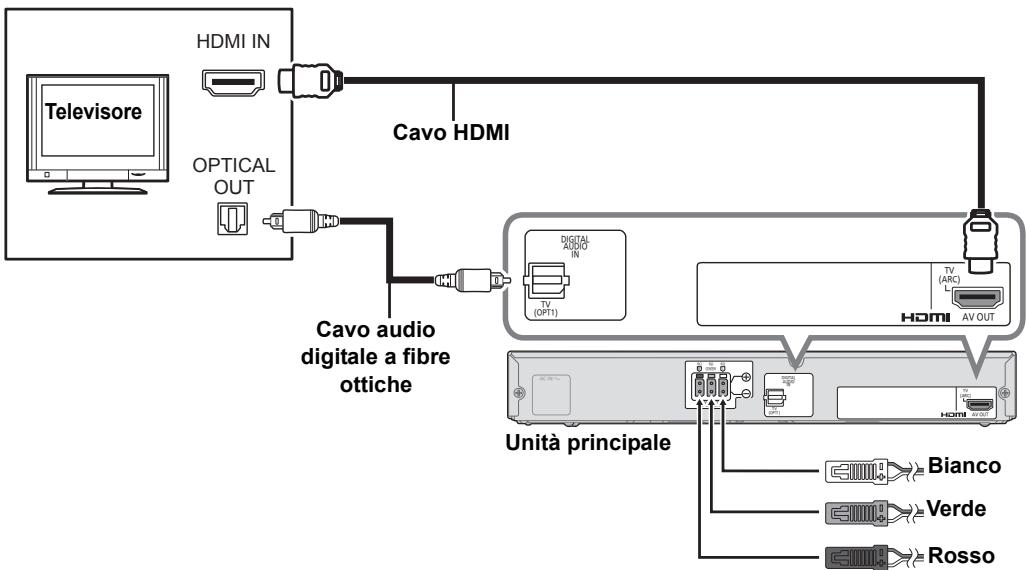

Quando la TV non è compatibile con HDMI (ARC)

Il cavo HDMI è richiesto per VIERA Link "HDAVI Control".

Utilizzo di questo sistema

Quando la TV è compatibile con VIERA Link “HDAVI Control™” o HDMI CEC

1 Accendere il subwoofer attivo.
2 Nel menu VIERA Link sulla TV, selezionare questo sistema home theater come output audio della TV.

• Se la TV non è una TV Panasonic, impostare “Ricevitore” o “Altoparlanti esterni” su “On”.
  3 Premere [+ VOL -] sul telecomando della TV per regolare il volume.

- Non si garantisce il funzionamento con apparecchiature di altri produttori che supportano HDMI CEC.

Quando la TV non è compatibile con VIERA Link “HDAVI Control™” o HDMI CEC

1 Accendere l'unità principale, il subwoofer attivo e la TV.
2 Premere [INPUT SELECTOR] per selezionare l'audio della TV.
3 Premere [+ VOL -] per regolare il volume.

- Se l'audio viene emesso anche dagli altoparlanti della TV, usare il telecomando della TV per ridurre al minimo il volume.

Per il montaggio a parete ed altre informazioni, consultare le Istruzioni per l'uso.
