SC-HTB690EG - Listwa dźwiękowa PANASONIC - Bezpłatna instrukcja obsługi

Marka	Panasonic
Model	SC-HTB690EG
Typ produktu	Soundbar z aktywnym subwooferem bezprzewodowym
Całkowita moc RMS	350 W
Moc na kanał (przód)	70 W na kanał (1 kHz, 10%, 6 Ω)
Moc subwoofera	140 W (100 Hz, 10%, 3 Ω)
Wymiary soundbaru (na stole)	950 × 55 × 120 mm
Wymiary soundbaru (na ścianie)	950 × 125,5 × 57,2 mm
Wymiary subwoofera	180 × 378 × 303 mm
Waga soundbaru	Około 2,5 kg
Waga subwoofera	Około 4,7 kg
Zasilanie	CA 220-240 V, 50 Hz
Pobór mocy (soundbar)	40 W
Pobór mocy (subwoofer)	30 W
Pobór mocy w trybie czuwania (soundbar)	Ok. 0,48 W (Bluetooth Standby OFF) / 1,5 W (ON)
Wejścia HDMI	1 x HDMI AV IN (BD/DVD)
Wyjście HDMI z ARC	1 x HDMI AV OUT (TV/ARC)
Wejście audio optyczne	1 x OPTICAL DIGITAL AUDIO IN (TV)
Bluetooth	Tak, wersja 2.1 + EDR, profile A2DP, kodek SBC, zasięg ok. 10 m
NFC	Tak, do parowania One-Touch
Obsługiwane formaty audio	Dolby Digital, DTS, PCM wielokanałowy i 2-kanałowy
Tryby dźwięku	Standard, Stadion, Muzyka, Kino, Wiadomości, Stereo
Funkcje specjalne	Dźwięk 3D, Dolby Virtual Speaker, Tryb wyrazistego dialogu, VIERA Link (HDAVI Control 5), Automatyczne wyłączanie, Ograniczenie głośności
Montaż na ścianie	Możliwy, zestaw nie jest dołączony (śruby i linka zabezpieczająca)
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	20% do 80% HR (bez kondensacji)
Bateria pilota	CR2025 (lithium)

Często zadawane pytania - SC-HTB690EG PANASONIC

Jak podłączyć soundbar do telewizora?

Użyj kabla HDMI (najlepiej szybkiego z ARC) między gniazdem HDMI AV OUT (TV/ARC) soundbaru a gniazdem HDMI (ARC) telewizora. Jeśli telewizor nie ma gniazda ARC, użyj także optycznego kabla audio cyfrowego między wyjściem optycznym telewizora a wejściem OPTICAL DIGITAL AUDIO IN soundbaru.

Jak sparować smartfon przez Bluetooth?

Naciśnij przycisk PAIRING na pilocie lub soundbarze, aż na wyświetlaczu pojawi się "PAIRING". Na smartfonie włącz Bluetooth i wybierz "SC-HTB690" z listy. Jeśli zostanie poproszony o kod, wpisz "0000". Połączenie zostanie nawiązane, gdy wyświetli się nazwa urządzenia.

Co zrobić, jeśli subwoofer nie wydaje żadnego dźwięku?

Sprawdź, czy subwoofer jest włączony (wskaźnik WIRELESS LINK powinien być zielony). Jeśli wskaźnik jest czerwony, połączenie bezprzewodowe nie zostało nawiązane. Wyłącz i włącz subwoofer. Jeśli problem będzie się powtarzał, wykonaj parowanie bezprzewodowe: naciśnij I/D SET z tyłu subwoofera na ponad 3 sekundy, a następnie na pilocie przytrzymaj INPUT, jednocześnie dotykając VOL + na soundbarze przez ponad 4 sekundy.

Jak korzystać z funkcji VIERA Link?

Upewnij się, że soundbar i telewizor Panasonic są połączone przez HDMI. Włącz VIERA Link w menu konfiguracji soundbaru (ustaw na "ON"). W telewizorze wybierz ten soundbar jako głośnik w menu VIERA Link. Będziesz mógł kontrolować głośność i tryb czuwania za pomocą pilota telewizora.

Jakie są różne tryby dźwięku i jak je wybrać?

Naciśnij kilka razy SOUND, aby przejrzeć tryby: STANDARD (filmy dramatyczne), STADIUM (sport), MUSIC (koncerty), CINEMA (filmy z efektem surround 3D), NEWS (wyraźny głos), STEREO (źródło stereo bez przetwarzania). Użyj przycisków ▲/▼ do wyboru i OK do zatwierdzenia.

Jak zamontować soundbar na ścianie?

Użyj uchwytów montażowych (nie są dołączone). Śruby muszą wytrzymać co najmniej 26 kg. Zamocuj soundbar, wyrównując otwory montażowe ze śrubami. Użyj linki zabezpieczającej jako dodatkowego zabezpieczenia. Pozostaw co najmniej 100 mm odstępu nad soundbarem i 50 mm z prawej strony, aby uzyskać dostęp do przycisków.

Dlaczego pilot nie działa?

Sprawdź baterię (CR2025): wyjmij pasek izolacyjny, jeśli nadal jest na miejscu, lub wymień baterię, jeśli jest wyczerpana. Upewnij się, że jesteś w odległości mniejszej niż 7 m i pod kątem 30° od czujnika. Jeśli kod pilota został zmieniony, zresetuj go, przytrzymując MUTE + OK przez 4 sekundy, aby powrócić do REMOTE 1.

Jak zresetować soundbar do ustawień fabrycznych?

Włącz soundbar, a następnie dotknij i przytrzymaj przycisk O/I na urządzeniu przez ponad 4 sekundy, aż pojawi się "RESET". Wyłącz i włącz urządzenie. Wszystkie ustawienia zostaną zresetowane, w tym kod pilota (REMOTE 1).

Co oznacza komunikat błędu 'F61' na wyświetlaczu?

Błąd 'F61' wskazuje na problem z wewnętrznym wzmacniaczem. Natychmiast odłącz przewód zasilający i skontaktuj się z autoryzowanym sprzedawcą. Nie próbuj naprawiać samodzielnie.

Jak czyścić soundbar?

Użyj miękkiej, suchej szmatki. Jeśli brud jest uporczywy, lekko zwilż szmatkę wodą, dobrze wyciśnij, a następnie wyczyść i osusz suchą szmatką. Nigdy nie używaj alkoholu, rozcieńczalnika ani benzyny. Do siatek głośników używaj niestrzępiącej się szmatki.

INSTRUKCJA OBSŁUGI SC-HTB690EG PANASONIC

Dziękujemy za zakupienie tego produktu.

Przed przystąpieniem do eksploatacji opisywanego produktu należy dokładnie przeczytać niniejsze zalecenia i zachować instrukcję obsługi do wglądu.

Dotyczą one instrukcji instalacji.

Instalację powinien przeprowadzać wyłącznie wykwalifikowany specjalista. (⇒ 13 do 18)

Przed rozpoczęciem prac należy się starannie zapoznać z instrukcją instalacji oraz instrukcją obsługi w celu zapewnienia sprawnej instalacji.

(Należy zachować instrukcję. Może ona być potrzebna podczas konserwacji lub przemieszczania urządzenia.)

Opisy w niniejszej instrukcji obsługi

• Odniesienia do stron są oznaczone jako “ ⇒ ○○ ”.
• Etykiety na głównym urządzeniu i pilocie zdalnego sterowania są w niniejszej instrukcji obsługi oznaczone znakiem [O].
• Wygląd urządzenia może różnić się od przedstawionego na ilustracjach. W niniejszej instrukcji obsługa opisana została głównie w oparciu o korzystanie z pilota, ale można ją również prowadzić za pomocą przycisków dostępnych na obudowie urządzenia.

Informacja na temat utylizacji zużytych urządzeń i baterii

Obowiązujące wyłącznie w krajach Unii Europejskiej oraz w krajach z systemami recyklingu

Przedstawiony obok symbol, umieszczony na produktach, opakowaniach i/lub dołączonych dokumentach oznacza, że tak oznakowanych urządzeń elektrycznych i elektronicznych nie wolno, po zakończeniu eksploatacji, wyrzucać razem z odpadami z gospodarstw domowych.

Takie produkty i baterie należy oddać w odpowiednim punkcie zbiórki urządzeń elektrycznych i elektronicznych, zgodnie z obowiązującymi przepisami prawa.

Poprzez prawidłową utylizację tych wyrobów użytkownik pomaga w zachowaniu cennych zasobów i zapobiega ewentualnym negatywnym skutkom dla zdrowia ludzkiego i środowiska naturalnego.

Aby uzyskać informacje dotyczące odbioru i recyklingu urządzeń, należy skontaktować się z władzami lokalnymi.

Niezgodne z obowiązującymi przepisami pozbywanie się tego rodzaju odpadów może podlegać karze.

Uwaga na temat symbolu baterii (oznaczenia literowe poniżej):

C€ 0560

Deklaracja zgodności (DoC)

Niniejszym "Panasonic Corporation" deklaruje, że ten produkt jest zgodny z zasadniczymi wymaganiami oraz innymi właściwymi przepisami Dyrektywy 1999/5/EC.

Klienci mogą otrzymać kopie oryginału Deklaracji zgodności (DoC) naszych produktów R&TTE (RTV) z naszego serwera DoC: http://www.doc.panasonic.de

Kontakt z autoryzowanym przedstawicielstwem: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Niemcy

Ten produkt jest przeznaczony dla użytkowników indywidualnych (Kategoria 3).

Uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE

Urządzenie

• W celu ograniczenia ryzyka pożaru, porażenia prądem lub uszkodzenia urządzenia:
• Nie wolno wystawiać tego urządzenia na działanie deszczu, wilgoci, oblania lub opryskania wodą.
• Na urządzeniu nie wolno ustawiać przedmiotów zawierających ciecz, takich jak wazony. - Należy korzystać wyłącznie z zalecanych akcesoriów.
• Nie wolno zdejmować pokryw urządzenia.
• Nie należy samodzielnie naprawiać urządzenia. Naprawę należy powierzyć wykwalifikowanemu serwisowi.
• W celu zapobiegania zranieniom to urządzenie musi zostać pewnie przymocowane do ściany, zgodnie z zaleceniami zawartymi w instrukcji instalacji.

Przewód zasilający AC

• W celu ograniczenia ryzyka pożaru, porażenia prądem lub uszkodzenia urządzenia:

— Należy upewnić się, że napięcie sieciowe odpowiada wartości umieszczonej na tabliczce znamionowej urządzenia. Należy dokładnie podłączyć wtyczkę przewodu zasilającego do gniazdka sieciowego. - Przewodu zasilającego nie wolno naciągać, zginać, ani stawiać na nim ciężkich przedmiotów. - Nie wolno obsługiwać wtyczki wilgotnymi rękoma. - Podczas odłączania zasilania należy trzymać za wtyczkę. - Nie wolno korzystać z uszkodzonej wtyczki lub gniazdka sieciowego.

• Wtyczka przewodu zasilającego jest elementem odcinającym zasilanie. Urządzenie należy zainstalować w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki od gniazdka sieciowego.

Bateria pastylkowa (litowa)

• Stwarza ryzyko pożaru, wybuchu i poparzenia. Nie wolno jej ponownie ładować, rozmontowywać, podgrzewać do temperatury powyżej 60°C , ani dziurawić. Baterie pastylkowe należy przechowywać poza zasięgiem dzieci. Nigdy nie wolno wkładać baterii pastylkowej do ust. W przypadku połknięcia należy niezwłocznie skontaktować się z lekarzem.

Małe elementy

• Wkręty należy przechowywać poza zasięgiem dzieci, aby uniknąć przypadkowego połknięcia.
• Baterie pastylkowe należy przechowywać poza zasięgiem dzieci, aby uniknąć połknięcia. Nigdy nie należy wkładać baterii pastylkowej do ust. W przypadku połknięcia należy skontaktować się z lekarzem.

UWAGA

Urządzenie

• Na urządzeniu nie wolno umieszczać źródeł otwartego ognia, takich jak zapalone świece.
• Urządzenie może odbierać zakłócenia powodowane korzystaniem z telefonów komórkowych. Jeżeli wystąpią takie zakłócenia, należy zwiększyć odległość między urządzeniem a telefonem komórkowym.
• To urządzenie jest przeznaczone do użytkowania w klimacie umiarkowanym.
• Tabliczka znamionowa produktu jest umieszczona na spodzie obudowy urządzenia.

Lokalizacja

• Urządzenie należy umieścić na równej powierzchni.
• W celu ograniczenia ryzyka pożaru, porażenia prądem lub uszkodzenia urządzenia:
• Nie należy instalować lub umieszczać tego urządzenia wewnątrz witryny, zabudowanej szafki lub w innej zamkniętej przestrzeni. Należy upewnić się, że urządzenie jest dobrze wentylowane.
• Otworów wentylacyjnych urządzenia nie należy
• Zasłaniać czasopismami, obrusami, zasłonami itp. przedmiotami.
• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych, wysokiej temperatury, wysokiej wilgotności oraz nadmiernych wibracji.

Bateria pastylkowa (litowa)

• Istnieje ryzyko eksplozji, jeśli bateria zostanie wymieniona nieprawidłowo. Należy wymieniać wyłącznie na baterię typu zalecanego przez producenta.
• Należy pamiętać o zachowaniu właściwej polaryzacji.
• Niewłaściwe postępowanie z bateriami może spowodować wyciek elektrolitu i może wywołać pożar.

Baterie należy wyjąć, jeżeli planowane jest dłuższe nieużywanie. Należy je przechowywać w chłodnym, ciemnym miejscu.

Baterii nie wolno podgrzewać, ani wrzucać do ognia. Baterii nie wolno pozostawiać w samochodzie, wystawionych na bezpośrednie działanie promieni słonecznych, przy zamkniętych drzwiach i oknach pojazdu.

• W przypadku pozbywania się zużytych baterii należy skontaktować się z lokalnymi władzami lub sprzedawcą urządzenia w celu ustalenia właściwego sposobu ich utylizacji.

Spis treści

Uwagi dotyczące bezpieczeństwa 3

Przed Rozpoczęciem użytkowania

Dołączone elementy 5

Komponenty systemu audio (SC-HTB690) 5 Akcesoria 5

Rozmieszczenie elementów 6

System audio (przód) 6 System audio (tył) 7 Pilot zdalnego sterowania 8

Informacje wstępne

Krok 1 Podłączenia 9

Podłączenia do telewizora 9 Podłączanie do urządzenia kompatybilnego z HDMI 10 Korzystanie z funkcji IR Blaster 11 Podłączanie przewodu zasilającego AC 12

Krok 2 Lokalizacja 13

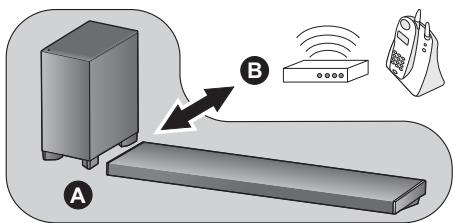

Ostrzeżenia dotyczące bezpieczeństwa 13 Aktywny subwoofer 13 Interferencje urządzeń bezprzewodowych 13 Wybór typu lokalizacji 14 Instalacja głównego urządzenia na półce lub na stole 15 Mocowanie głównego urządzenia do ściany 16

Krok 3 Podłączenia bezprzewodowe 19

Bezprzewodowe podłączenie aktywnego subwoofera 19 Podłączenie Bluetooth 19

Kodowanie pilota zdalnego sterowania 20

Obsługa

Korzystanie z systemu audio 21

Dźwięk 3D 22

Menu dźwięku 22

Formaty dźwięku 23

Menu konfiguracji 24

Wspólna obsługa z telewizorem (VIERA Link "HDAVI ControlTM") 25

Informacje dodatkowe

Rozwiązywanie problemów 26

Informacje na temat Bluetooth 31

Konserwacja urządzenia 31

Licencje 31

Dane techniczne 32

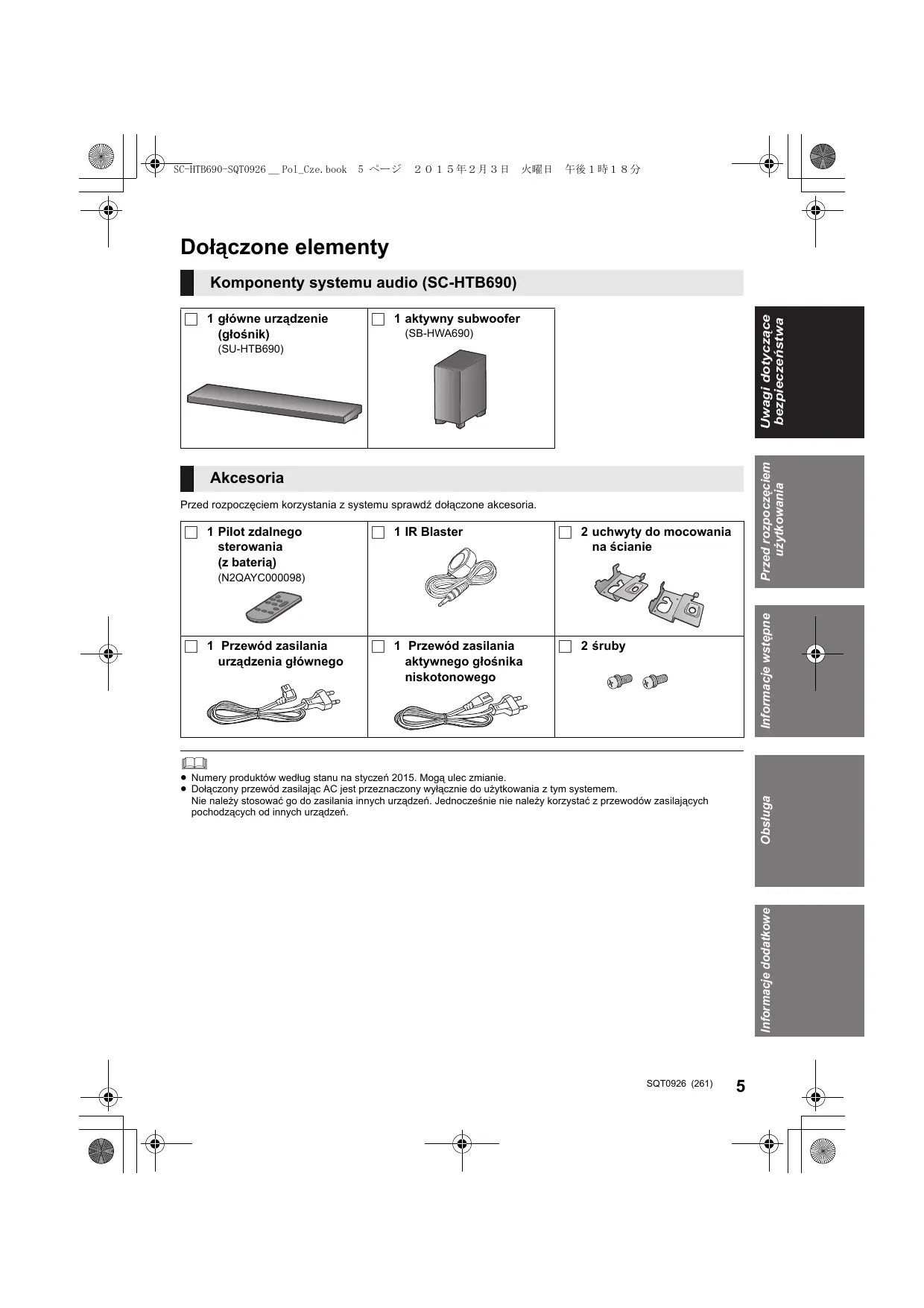

Dołączone elementy

Komponenty systemu audio (SC-HTB690)

Akcesoria

Przed rozpoczęciem korzystania z systemu sprawdź dołączone akcesoria.

1 Pilot zdalnego sterowania (z bateria) (N2QAYC000098)	1 IR Blaster	2 uchyty do mocowania na scianie
1 Przewód zasilania urzadzenia glówno	1 Przewód zasilania aktywnego glównika niskotonowego	2 s Ruby

• Numery produktów według stanu na styczeń 2015. Mogą ulec zmianie. Dołączony przewód zasilający AC jest przeznaczony wyłącznie do użytkowania z tym systemem. Nie należy stosować go do zasilania innych urządzeń. Jednocześnie nie należy korzystać z przewodów zasilających pochodzących od innych urządzeń.

Rozmieszczenie elementów

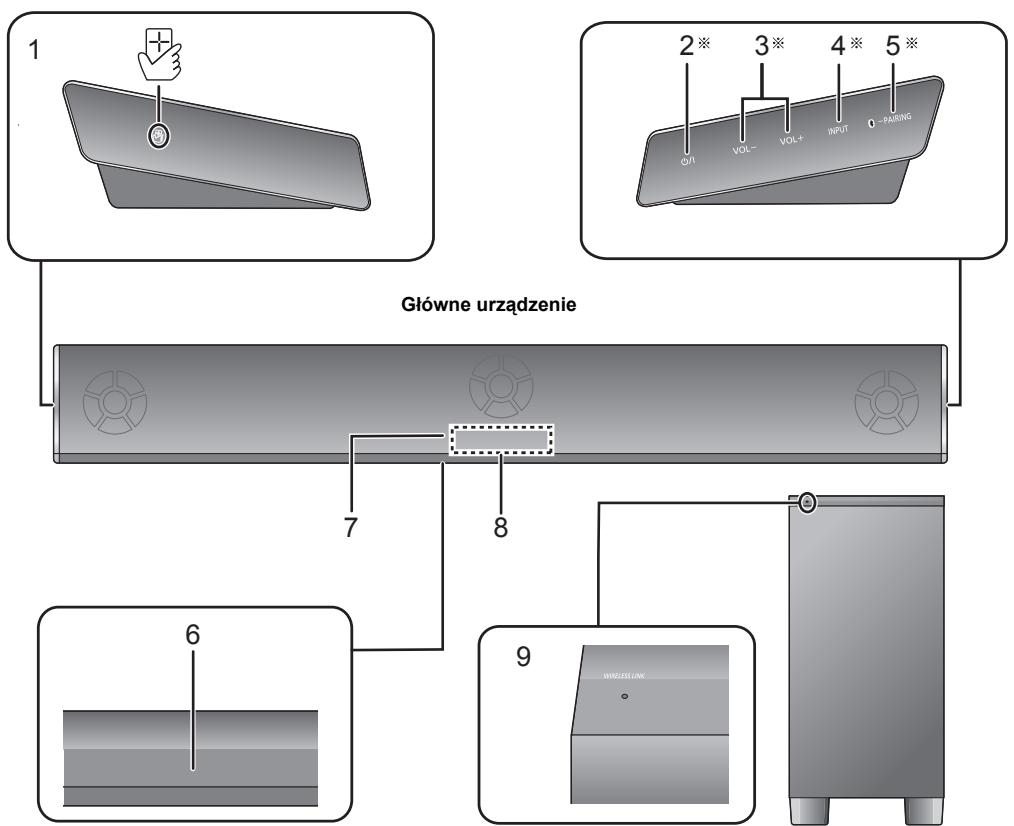

System audio (przód)

Aktywny subwoofer

1 [P] Pole dotyku NFC (⇒ 20) 2 [0/1] Wyłącznik zasilania (0/1)

Dotknij, aby włączyć lub wyłączyć urządzenie. W stanie oczekiwania urządzenie nadal stale pobiera niewielką ilość prądu.

3 [VOL -] [VOL +] Regulacja głośności tego systemu (⇒ 21) 4 [INPUT] Wybór źródła sygnału (⇒ 21)

5 [-PAIRING]

Wybór urządzenia Bluetooth® jako źródła (⇒ 21) - Parowanie Bluetooth® (⇒ 19) - Odłączanie urządzenia Bluetooth® (⇒ 19)

6 Czujnik zdalnego sterowania w układzie z ustawieniem na stoliku (⇒ 8) 7 Czujnik zdalnego sterowania w układzie z zawieszeniem na ścianie (⇒ 8) 8 Wyświetlacz 9 Kontrolka połączenia bezprzewodowego WIRELESS LINK (⇒ 19) ※ Przełączniki reagują na dotyk. Dotknięciu przełącznika towarzyszy sygnał dźwiękowy. Ustawienie sygnału dźwiękowego można zmienić. (⇒ 24)

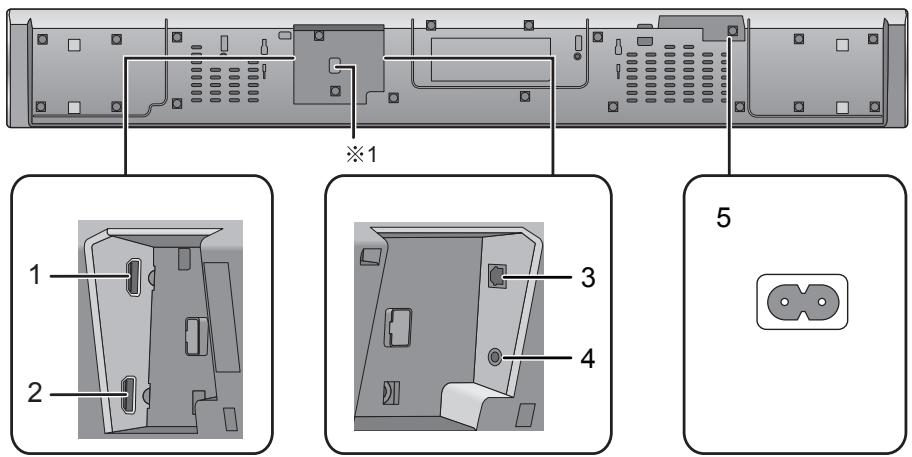

Główne urządzenie

1 Złącze HDMI AV OUT (TV (ARC)) (kompatybilne z ARC) (⇒ 9,10) 2 Złącze HDMI AV IN (BD/DVD) (⇒ 10) 3 OPTICAL DIGITAL AUDIO IN złącze (TV) (⇒ 10) 4 Złącze Ir SYSTEM (⇒ 11) 5 Złącze AC IN (⇒ 12) 6 [O/I] Przycisk włączania/wyłączania aktywnego subwoofera (⇒ 19)

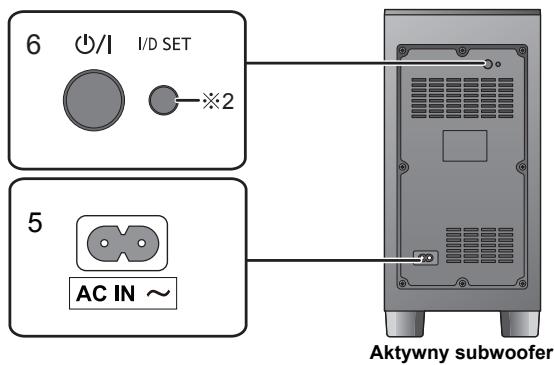

※1 Gniazdo USB (tylko do obsługi) *2 Przycisk I/D SET jest używany tylko wtedy, gdy urządzenie główne nie jest sparowane z aktywnym głośnikiem niskotonowym. (→ 30)

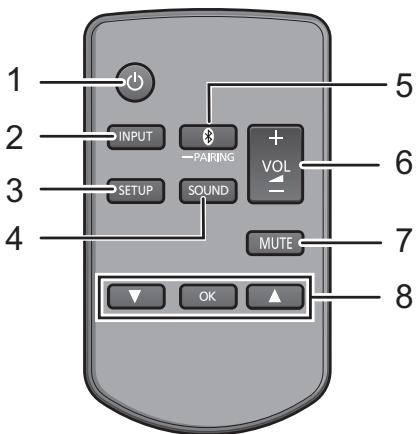

Pilot zdalnego sterowania

1 [G] Włączanie i wyłączanie urządzenia głównego (⇒ 21) 2 [INPUT] Wybór źródła sygnału wejściowego (→ 21) 3 [SETUP] Wybór menu Ustawienia (⇒ 24) 4 [SOUND] Wybór menu Dźwięk (⇒ 22) 5 [PAIRING]

• Wybór urządzenia Bluetooth® jako źródła (⇒ 21)
• Parowanie Bluetooth® (⇒ 19)
• Odłączanie urządzenia Bluetooth® (⇒ 19)

6 [-VOL +] Regulacja głośności zestawu (⇒ 21)

7 [MUTE] Wyciszanie dźwięku (⇒ 21) 8 [▼][OK][▲] Wybór i potwierdzenie wyboru opcji

■ Przed pierwszym użyciem

Usuń podkładkę izolacyjną A.

• Po zdjęciu folii zabezpieczającej należy ją usunąć z odpowiednią kategorią odpadów.

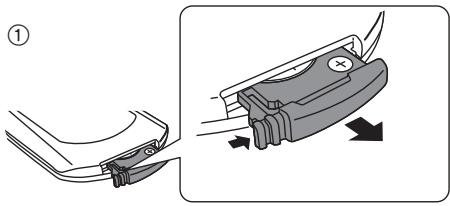

Sposób wymiany baterii pastylkowej. Typ baterii: CR2025 (litowa).

• Baterię pastylkową należy wkładać z symbolem (+) skierowanym do góry.

Informacja na temat czujnika odbiornika zdalnego sterowania.

Czujnik odbiornika zdalnego sterowania jest umieszczony na obudowie głównej urządzenia.

• Z pilota należy korzystać w zakresie obszaru obsługi. Odległość: do 7 m bezpośrednio na wprost urządzenia.

Kąt: około 30° w lewo i w prawo.

W przypadku instalacji na półce.

W przypadku instalacji na ścianie.

Czujnik sygnału pilota zdalnego sterowania przy ustawieniu zestawu na stole. Czujnik sygnału pilota zdalnego sterowania przy montażu zestawu na ścianie.

Krok 1: Podłączenia.

• Przed podłączeniem wyłącz wszystkie komponenty i zapoznaj się z odpowiednimi instrukcjami obsługi. Nie podłączaj przewodu zasilającego do czasu wykonania wszelkich innych podłączeń.

HDMI (Interfejs multimediów wysokiej rozdzielczości).

• Podłączenia HDMI obsługują funkcję VIERA Link "HDAVI Control" (⇒ 25), przydatną w przypadku korzystania z kompatybilnego telewizora Panasonic.
• Należy korzystać z kompatybilnych z ARC kabli HDMI o dużej prędkości transmisji. Nie można korzystać z kabli niezgodnych ze standardem HDMI. Zalecamy korzystanie z kabli HDMI Panasonic.

■ Przekazywanie sygnału przez HDMI w trybie oczekiwania.

Nawet jeśli urządzenie główne pracuje w trybie gotowości, sygnał audio i/lub wideo z urządzenia podłączonego do złącza HDMI AV IN będzie przesyłany do telewizora podłączonego do złącza HDMI AV OUT (dźwięk nie będzie odtwarzany przez zestaw).

Kompatybilność z 3D

Urządzenie jest kompatybilne z telewizorami FULL HD 3D i odtwarzaczami płyt Blu-ray. - Główne urządzenie będzie przekazywać sygnał wideo 3D z kompatybilnego z 3D odtwarzacza płyt Blu-ray do telewizora FULL HD 3D.

Kompatybilność z formatem 4K/60p

Urządzenie jest kompatybilne z telewizorami oraz odtwarzaczami płyt Blu-ray Ultra HD 4K.

Ten system może przekazywać materiały 4K z urządzenia kompatybilnego z formatem 4K do telewizora Ultra HD 4K. - Do podłączania do urządzeń kompatybilnych z formatem 4K oraz telewizorów Ultra HD 4K należy używać kabli HDMI o dużej szybkości transmisji, obsługujących przepustowość 18 Gbps.

• Nie należy korzystać z funkcji IR Blaster, jeśli czujnik odbiornika zdalnego sterowania telewizora nie jest zasłonięty przez główne urządzenie tego systemu audio (⇒ 14).
• Dołączony IR Blaster jest kompatybilny jedynie z telewizorami marki Panasonic.

Podłączenia do telewizora

1 Sprawdź, czy wejście HDMI w telewizorze jest oznaczone "HDMI (ARC)".

Podłączenia różnią się w zależności od opisu gniazda HDMI w telewizorze.

Gniazdo oznaczone "HDMI (ARC)"

Podłączenie A

Gniazdo bez oznaczenia "HDMI (ARC)"

Podłączenie B

Czym jest ARC?

ARC jest skrótem od Audio Return Channel (zwrotny kanał audio), znanym również jako HDMI ARC. Nazwa ta odnosi się do jednej z funkcji interfejsu HDMI. Po podłączeniu głównego urządzenia do gniazda HDMI w telewizorze, oznaczonego jako "HDMI (ARC)", zbędny staje się optyczny kabel audio. Jest on zazwyczaj wymagany do przesyłania cyfrowego dźwięku z telewizora. W takim układzie obraz telewizyjny oraz dźwięk mogą być przesyłane pojedynczym kablem HDMI.

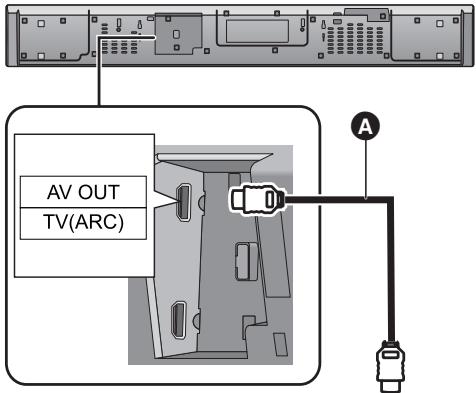

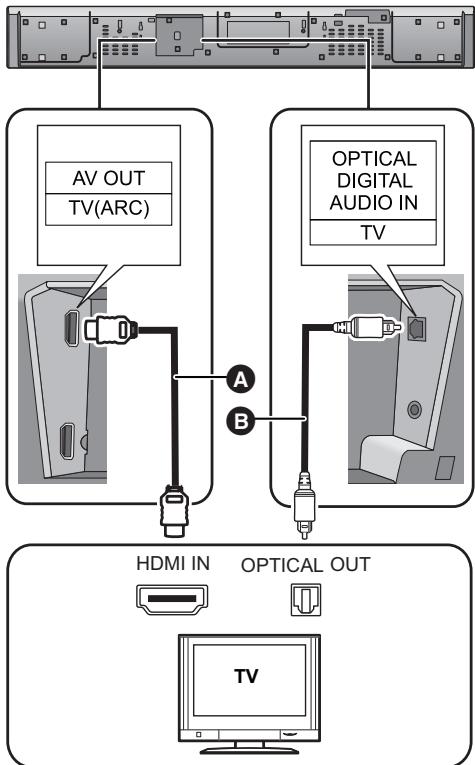

2 Wykonaj podłączenia.

HDMI IN (ARC)

Upewnij się, że podłączasz do gniazda HDMI kompatybilnego z funkcją ARC (zapoznaj się z instrukcją obsługi telewizora).

A Kabel HDMI

B Gniazdo bez oznaczenia "HDMI (ARC)"

A Kabel HDMI

Optyczny cyfrowy kabel audio

• Korzystając z optycznego, cyfrowego kabla audio, umieść prawidłowo końcówki w gnieździe.

Podłączanie do urządzenia kompatybilnego z HDMI

Do niniejszego systemu audio można skierować sygnał dźwiękowy z podłączonego odtwarzacza Blu-ray, odtwarzacza DVD, tunera satelitarnego itp.

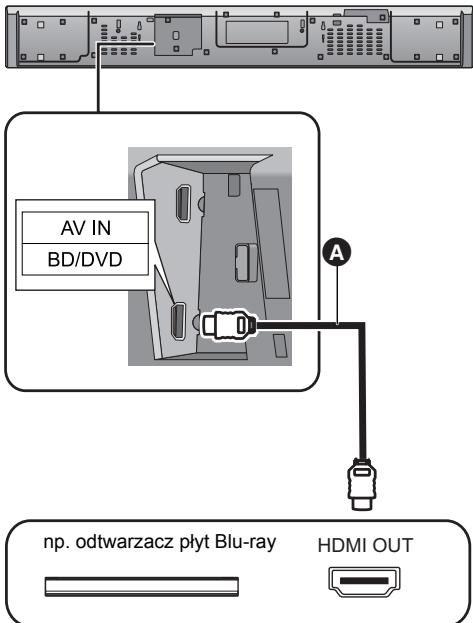

Przygotowanie

• Podłącz główne urządzenia do telewizora. (⇒ 9)

A Kabel HDMI

• Informacja na temat ustawień niezbędnych do odtwarzania sygnałów obrazu i dźwięku w podłączonym urządzeniu kompatybilnym z HDMI znajduje się w instrukcji obsługi tego urządzenia.
• Do podłączania do urządzeń kompatybilnych z formatem 4K oraz telewizorów Ultra HD 4K należy używać kabli HDMI o wysokiej szybkości transmisji, obsługujących przepustowość 18 Gbps.

Korzystanie z funkcji IR Blaster

Dzięki funkcji IR Blaster istnieje możliwość przekazywania sygnałów w podczerwieni, odbieranych przez odbiornik zdalnego sterowania systemu audio, do czujnika zdalnego sterowania telewizora.

Używaj pilota od telewizora w zasięgu obsługi czujnika zdalnego sterowania tego systemu audio.

• Informacja na temat zasięgu obsługi znajduje się na str. 8. Należy używać wyłącznie pilota IR Blaster dołączonego do urządzenia.

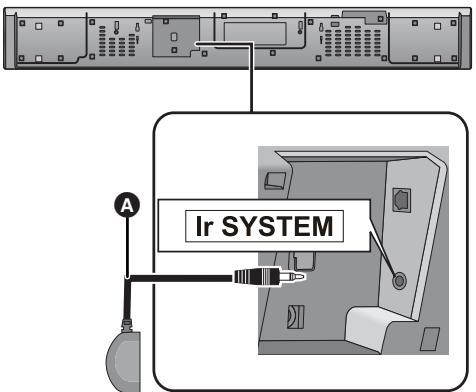

1 Podłącz wtyczkę typu jack do gniazda IR SYSTEM głównego urządzenia.

A Nadajnik IR Blaster (w zestawie)

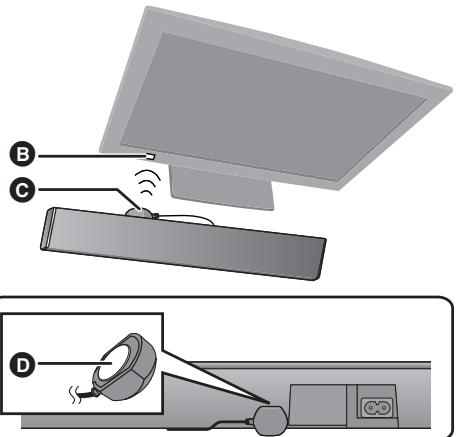

2 Umieść nadajnik podczerwieni w zasięgu czujnika zdalnego sterowania telewizora.

Przykład umieszczenia

Z tyłu urządzenia systemu audio:

Czujnik odbiornika zdalnego sterowania telewizora • Nadajnik podczerwieni Taśma samoprzylepna

3 Skieruj pilot od telewizora na czujnik odbiornika zdalnego sterowania systemu audio i obsługuj nim telewizor.

Gdy telewizor odbiera sygnały zarówno z pilota zdalnego sterowania, jak i nadajnika IR Blaster, ich sygnały mogą się wzajemnie zakłócać, uniemożliwiając obsługę telewizora.

• Informacja na temat lokalizacji czujnika zdalnego sterowania telewizora znajduje się w instrukcji obsługi.
• Wybierz położenie, które jest odpowiednie w tym przypadku.
• Należy oczyścić powierzchnię, do której przyklejona ma zostać taśma samoprzylepna.
• Jeżeli oderwiesz taśmę samoprzylepną, powierzchnia pod nią może zostać uszkodzona i mogą na niej pozostać widoczne resztki kleju. Nadajnik należy przykleić na stałe taśmą po sprawdzeniu, że sterowanie telewizorem działa prawidłowo.

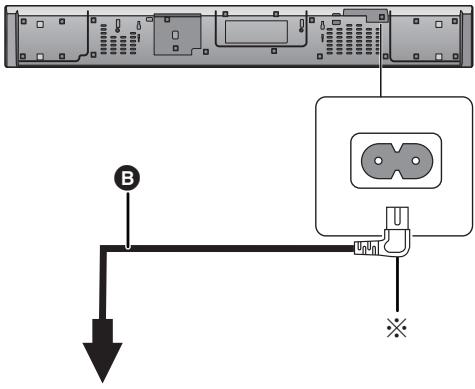

Podłączanie przewodu zasilającego AC

• Podłączenia należy wykonać dopiero po wykonaniu wszystkich pozostałych podłączeń.

A

A Do domowego gniazdka sieciowego 3 Przewód zasilania urządzenia głównego (dołączone) Θ Przewód zasilania aktywnego głośnika niskotonowego (dołączone)

Starannie podłącz przewód zasilania do urządzenia głównego.

• Niniejszy system audio pobiera niewielką ilość prądu z sieci zasilającej (⇒ 32), nawet wówczas, gdy jest wyłączony. Jeżeli chcesz skutecznie oszczędzać energię i planujesz, że przez dłuższy czas nie będziesz korzystać z tego urządzenia, odłącz je od gniazdka sieciowego.

Energooszczędność

Urządzenie zostało zaprojektowane w sposób zapewniający energooszczędność.

Główne urządzenie automatycznie przełączy się w tryb oczekiwania, jeżeli w ciągu ok. 20 min nie otrzyma żadnego sygnału wejściowego, ani nie zostanie wykonana żadna operacja. Informacja na temat możliwości wyłączenia tej funkcji znajduje się na str. 24 w punkcie "AUTO POWER DOWN".

Krok 2 Lokalizacja

Ostrzeżenia dotyczące bezpieczeństwa

Wymagana jest profesjonalna instalacja. Instalacja zawsze powinna być wykonywana przez wykwalifikowanego specjalistę. FIRMA PANASONIC NIE PONOSI ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK STRATY I/LUB USZKODZENIA CIAŁA, WŁĄCZAJĄC ŚMIERTELNE, WYNIKAJĄCE Z NIEWŁAŚCIWEJ INSTALACJI LUB NIEWŁAŚCIWEGO OBCHODZENIA SIĘ Z URZĄDZENIEM.

• Należy się upewnić, że instalacja jest prowadzona zgodnie z zaleceniami niniejszej instrukcji obsługi.
• Mocowanie należy wykonać techniką właściwą dla struktury i materiału powierzchni nośnej w miejscu lokalizacji.

Ostrożnie

• Ten system audio należy używać wyłącznie w sposób opisany w niniejszej instrukcji obsługi. Niezastosowanie się do tych zaleceń może prowadzić do uszkodzenia wzmacniacza i/lub głośnika oraz może stwarzać ryzyko pożaru. Jeżeli wystąpiło uszkodzenie lub nagła zmiana w jakości pracy urządzenia, wówczas należy skonsultować się z wyspecjalizowanym serwisem.
• Nie należy próbować mocować urządzenia z wykorzystaniem innych metod niż opisane w niniejszej instrukcji obsługi.

• Aby zapobiegać zranieniu, nie należy trzymać urządzenia za siatkę. W takiej sytuacji może ono zostać łatwo upuszczone podczas przenoszenia.
• W celu uniknięcia uszkodzeń lub zadrapań powierzchni należy rozłożyć miękki ręcznik i na nim dokonywać montażu.

Aktywny subwoofer

Umieść głośnik niskotonowy ok. 30 cm od telewizora.

Jeśli telewizor jest kompatybilny z siecią bezprzewodową LAN, umieść głośnik niskotonowy ok. 2 m od telewizora.

Przenoszenie aktywnego subwoofera

Należy zachować ostrożność, aby nie uszkodzić wewnętrznego głośnika.

• Osłona ochronna głośnika jest przymocowana do zespołu głośników wewnątrz głośnika niskotonowego. Przed rozpoczęciem użytkowania należy ją zdjąć.

Interferencje urządzeń bezprzewodowych

W celu uniknięcia występowania interferencji należy zachować podane poniżej odległości między aktywnym subwooferem i głównym urządzeniem, a innymi urządzeniami elektronicznymi, które wykorzystują to samo pasmo częstotliwości fal radiowych (pasmo 2,4 GHz).

Główne urządzenie/aktywny subwoofer: odległość od routera bezprzewodowego, telefonu bezprzewodowego oraz innych urządzeń elektronicznych: około 2 m

Wybór typu lokalizacji

Wybierz typ lokalizacji urządzenia, który najbardziej odpowiada Twoim warunkom. Instalacja głównego urządzenia na półce lub na stole

• Ustaw główne urządzenie na płaskiej i poziomej powierzchni.

Mocowanie głównego urządzenia do ściany

• Zawieś główne urządzenie na płaskiej i pionowej powierzchni.

W przypadku umieszczania głównego urządzenia przy ekranie telewizora

Urządzenie nie powinno blokować ani zakłócać działania różnych czujników telewizora (np. czujnik C.A.T.S. (Contrast Automatic Tracking System), czujnik zdalnego sterowania itp.) oraz nadajnika dla okularów 3D w przypadku telewizorów kompatybilnych z obrazem 3D.

• Jeżeli wystąpią zakłócenia, należy bardziej odsunąć urządzenie od ekranu telewizora. Jeżeli telewizor nadal nie funkcjonuje prawidłowo, wówczas należy spróbować umieścić główne urządzenie na półce szafki telewizyjnej lub zamocować je do ściany.

Jeżeli główne urządzenie blokuje czujnik zdalnego sterowania telewizora

Spróbuj użyć pilota od telewizora trzymanego pod innym kątem. Jeżeli problem nie ustępuje, spróbuj użyć dołączonego IR Blastera do przekazywania sygnałów w podczerwieni do telewizora. (⇒ 11)

• Aktywny subwoofer należy ustawić w odległości kilku metrów od głównego urządzenia w pozycji pionowej, z górnym panelem skierowanym do góry.
• Nie należy umieszczać głównego urządzenia ani aktywnego subwoofera w metalowej szafce.
• Ustawienie aktywnego subwoofera zbyt blisko ściany może skutkować zbyt intensywnymi basami. Należy zakryć ściany i okna grubymi zasłonami.
• Jeżeli na ekranie telewizora wystąpią nieregularne zabarwienia, należy wyłączyć go na ok. 30 min. Jeżeli potem nadal się one utrzymują, należy odsunąć główne urządzenie i subwoofer dalej od telewizora.
• Należy unikać bliskiego kontaktu namagnesowanych przedmiotów z urządzeniem. Karty magnetyczne, zegarki itp. mogą ulec uszkodzeniu, jeśli znajdują się za blisko głównego urządzenia lub aktywnego subwoofera.

Instalacja głównego urządzenia na półce lub na stole

Wymagane dodatkowe akcesoria (dostępne w handlu)

• Linka zabezpieczająca przed upadkiem
• Wkręty oczkowe (do zamocowania linki zabezpieczającej przed upadkiem)

• Należy użyć dostępnych w handlu wkrętów oczkowych, które są w stanie wytrzymać obciążenie ponad 26 kg.
• Należy użyć linki, która jest w stanie wytrzymać obciążenia ponad 26 kg (o średnicy ok. 1,5 mm).
• Na czas montażu połóż urządzenie na kocu lub miękkim materiale.

1 Zamocuj linkę do głównego urządzenia.

A Linka zabezpieczająca*

※ Jeżeli linki nie można poprowadzić przez otwory, należy spróbować zgiąć ją pod kątem 45° w dwóch miejscach w odległości ok. 5 mm od końcówki (jak na powyższej ilustracji).

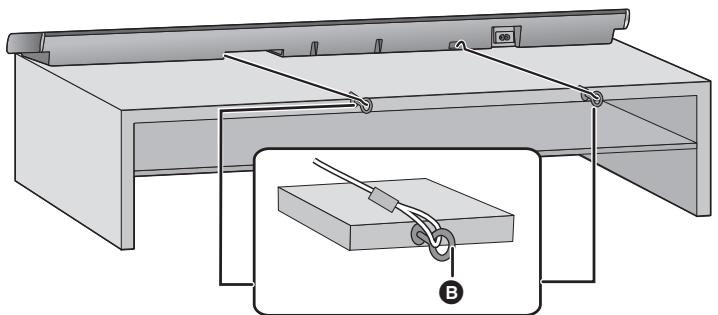

2 Umieść urządzenie w żądanym miejscu, zamocuj każdy z końców linki do półki lub stolika.

• Należy upewnić się, że luzy linki zabezpieczającej są minimalne.
• Nie należy opierać głównego urządzenia o telewizor lub ścianę.

Wkręt oczkowy

Należy zamocować je w miejscu zdolnym do przeniesienia obciążenia powyżej 26 kg. - Miejsca lokalizacji wkrętów oczkowych mogą się różnić w zależności od sposobu umieszczenia głównego urządzenia.

Mocowanie głównego urządzenia do ściany

Główne urządzenie należy zamocować na ścianie, wykorzystując dołączone uchwyty itp. Należy upewnić się, że ściana jest w stanie wytrzymać obciążenie co najmniej 26 kg.

Wkręty ścienne i inne elementy montażowe nie zostały dołączone, ponieważ ich typ i wymiary należy dostosować do warunków konkretnej instalacji.

• W kroku 3 znajdują się informacje na temat typu wymaganych wkrętów ściennych.
• Należy zainstalować dodatkowy element zabezpieczający w postaci linki zabezpieczającej przed upadkiem.

Dołączone akcesoria

2 śruby

2 uchwyty ścienne

Dodatkowe wymagane akcesoria (dostępne w handlu)

Wkręty ścienne. 2 - Linka zabezpieczająca przed upadkiem - Wkręty oczkowe (do zamocowania linki zabezpieczającej przed upadkiem)

• Należy użyć linki, która jest w stanie przenieść obciążenie powyżej 26 kg (o średnicy ok. 1,5 mm).
• Na czas montażu połóż urządzenie na kocu lub miękkim materiale.

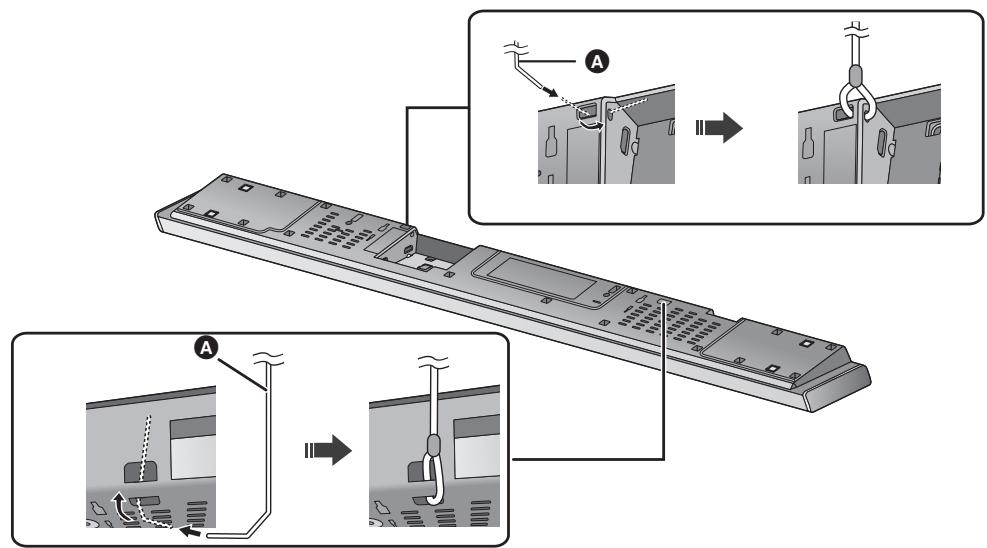

1 Zamocuj linkę do głównego urządzenia.

A Linka zabezpieczająca*

※ Jeśli linek nie można poprowadzić przez otwory, należy spróbować zgiąć je pod kątem 45° w dwóch miejscach w odległości ok. 5 mm od końcówki (jak na powyższej ilustracji).

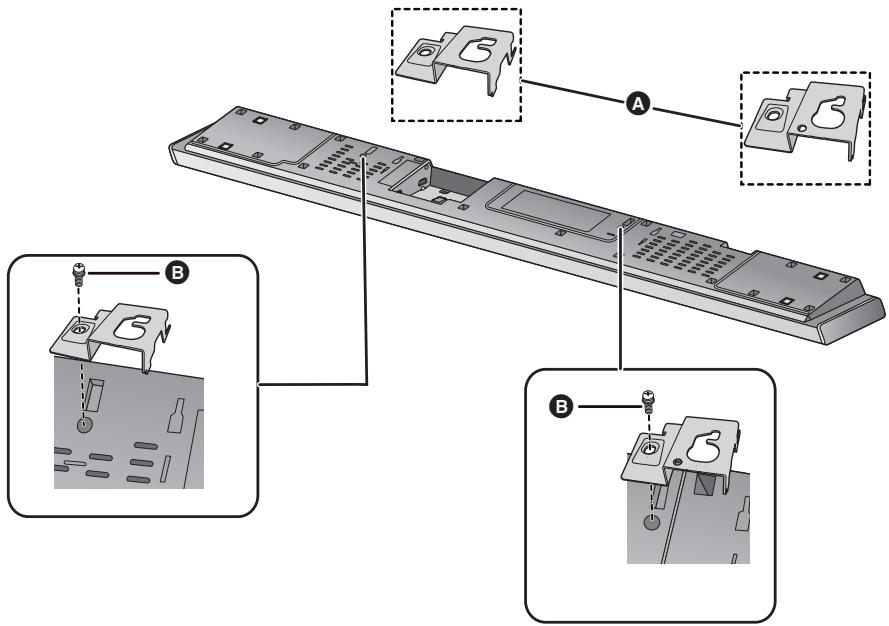

2 Zamocuj uchwyty ścienne do głównego urządzenia.

Uchwyt ścienny (dołączony) B Wkręt (dołączony)

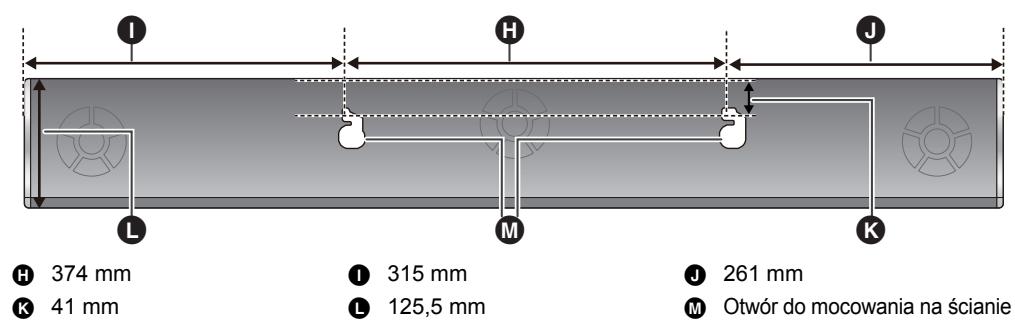

3 Zamocuj wkręty ścienne w ścianie.

• Do wyznaczenia położenia wkrętów na ścianie należy wykorzystać wartości podane na poniższej ilustracji.
• Pozostaw co najmniej 100 mm nad urządzeniem głównym w celu zapewnienia odpowiedniej ilości miejsca. Zamocuj urządzenie tak, aby z prawej strony pozostało co najmniej 50 mm wolnego miejsca. W innym przypadku możesz nie mieć dostępu do przycisków dotykowych.
• Należy skorzystać z poziomicy, aby zagwarantować, że oba otwory do mocowania znajdują się na tej samej wysokości.

Co najmniej 30 mm D Ø 4,0 mm E Ø 7,0 mm do Ø 9,4 mm F Ściana lub filar G 5,5 mm do 6,5 mm

Widok z przodu (półprzezroczysty)

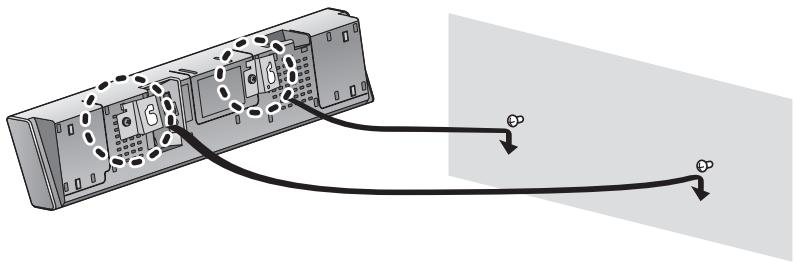

4 Zawieś w bezpieczny sposób urządzenie na wkrętach.

TAK	NIE
• Przesuń glównik tak, aby wkrety znalazty są w tym połoeniu.	• W tym połoeniu glównik要去 spaść, jeźeli zostanie poruszony.

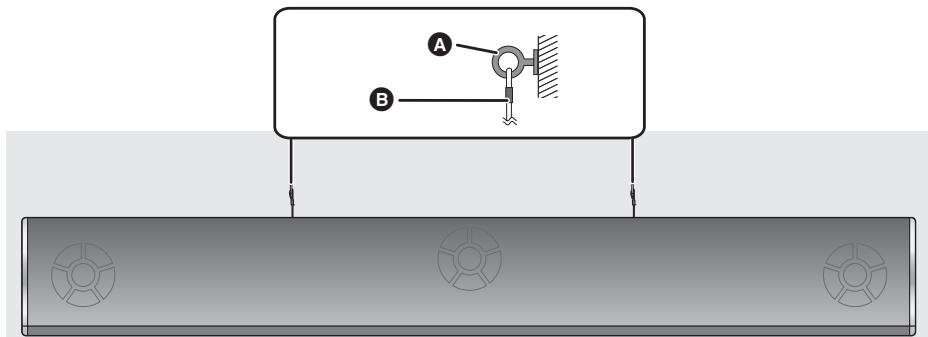

5 Zamocuj linki zabezpieczające do ściany.

• Upewnij się, że luz linek jest minimalny.

A Oczko wkrętu B Linka zabezpieczająca

Krok 3 Podłączenia bezprzewodowe

Bezprzewodowe podłączenia aktywnego subwoofera

Przygotowanie

• Włączone urządzenia.

1 Naciśnij [O/I].

Aktywny głośnik niskotonowy pobiera niewielką ilość energii nawet po wyłączeniu.

2 Sprawdź, czy łącze bezprzewodowe jest aktywne.

Wskaźnik WIRELESS LINK

Świeci na czerwono:

Łącze bezprzewodowe jest nieaktywne.

Świeci na zielono:

Łącze bezprzewodowe jest aktywne.

Miga na zielono:

Aktywny subwoofer próbuje nawiązać bezprzewodowe połączenie z głównym urządzeniem.

Łącze bezprzewodowe będzie aktywowane, gdy włączone są urządzenie główne oraz aktywny subwoofer.

Połączenia Bluetooth®

Dzięki wykorzystaniu interfejsu Bluetooth® można za pośrednictwem systemu audio bezprzewodowo słuchać muzyki z urządzenia audio Bluetooth®

• Dodatkowe informacje na temat sposobu podłączania urządzenia Bluetooth® znajdują się w instrukcji obsługi.

Przygotowanie

• Włącz funkcję Bluetooth® w urządzeniu i umieść je w pobliżu systemu audio.

Parowanie Bluetooth®

1 Naciśnij [ -PAIRING], aby wybrać "BLUETOOTH".

• Jeżeli wyświetlany jest komunikat "PAIRING", przejdź do kroku 3.

2 Naciśnij i przytrzymaj [ -PAIRING], aż na wyświetlaczu pojawi się komunikat "PAIRING".

3 Wybierz "SC-HTB690" z menu Bluetooth® podłączanego urządzenia.

Wpisz "0000", jeżeli urządzenie Bluetooth® zażąda wprowadzenia hasła. - Po podłączeniu urządzenia Bluetooth®, jego nazwa będzie przez kilka sekund widoczna na wyświetlaczu systemu audio.

• W systemie audio można zarejestrować do 8 urządzeń Bluetooth®. Jeżeli sparowane zostanie 9 urządzenie, wówczas zastąpione nim zostanie urządzenie, które nie było używane najdłużej.

Podłączanie sparowanego urządzenia Bluetooth®

1 Naciśnij [ -PAIRING], aby wybrać tryb Bluetooth®.

2 Po sprawdzeniu, że na ekranie wyświetla się "BLUETOOTH READY", wybierz "SC-HTB690" z menu Bluetooth® urządzenia Bluetooth®.

Odłączanie urządzenia Bluetooth

Naciśnij i przytrzymaj [ -PAIRING], aż do wyświetlenia komunikatu "BLUETOOTH READY".

• Jeżeli wybrano "BLUETOOTH" jako źródło, zestaw automatycznie spróbuje się połączyć z ostatnim podłączonym urządzeniem Bluetooth®.
• System może być połączony z jednym urządzeniem na raz.
• Aby zmienić jakość dźwięku, skorzystaj z instrukcji w punkcie "LINK METHOD" na str. 24.

Dla urządzeń Bluetooth® kompatybilnych z NFC (tylko urządzenia Android™)

Poprzez samo dotknięcie zgodnym z NFC (Near Field Communication) urządzeniem Bluetooth na urządzeniu głównym można przeprowadzić wszystkie czynności przygotowawcze - od rejestracji urządzenia Bluetooth, po ustanowienie połączenia.

Przygotowanie

• Włącz funkcję NFC w urządzeniu.
• Urządzenia z systemem Android w wersji niższej niż 4.1 wymagają zainstalowania aplikacji "Panasonic Music Streaming" (bezpłatnej).

1 W celu wyszukania wpisz "Panasonic Music Streaming" w oknie wyszukiwania Google Play™, a następnie wybierz "Panasonic Music Streaming". 2 Uruchom aplikację "Panasonic Music Streaming" w urządzeniu.

• Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie urządzenia. -Zawsze korzystaj z najaktualniejszej wersji aplikacji.

1 Naciśnij [3 -PAIRING], aby wybrać "BLUETOOTH".

2 Dotknij i przytrzymaj urządzenie na obszarze NFC głównego urządzenia [3] (⇒ 6).

Nie poruszaj urządzeniem Bluetooth® do chwili, aż wygeneruje ono sygnał, wyświetli komunikat lub zareaguje w inny, odpowiedni sposób. Po uzyskaniu reakcji ze strony urządzenia Bluetooth® możliwe jest odsunięcie go od głównego urządzenia systemu audio.

• Po zakończeniu rejestracji i podłączenia urządzenia Bluetooth® jego nazwa przycisku źródła będzie widoczna na wyświetlaczu głównego urządzenia.
• W różnych urządzeniach obszar kontaktu NFC znajduje się w różnych miejscach. Gdy nie można ustanowić połączenia nawet wtedy, gdy urządzenie Bluetooth® dotyka obszaru kontaktu NFC urządzenia głównego, zmień ustawienia urządzenia lub urządzenia głównego. Pomocne może być pobranie i uruchomienie specjalnej aplikacji "Panasonic Music Streaming".

3 Uruchom odtwarzanie w urządzeniu Bluetooth®.

• Połączenia Bluetooth® można aktualizować, dotykając innym urządzeniem NFC do głównego urządzenia. Urządzenia podłączone poprzednio zostaną automatycznie rozłączone. W zależności od typu podłączonego urządzenia NFC odtwarzanie może rozpocząć się automatycznie, od razu po uzyskaniu połączenia. W zależności od typu używanego urządzenia NFC funkcja podłączania jednym dotknięciem może nie działać prawidłowo.

Kodowanie pilota zdalnego sterowania

Jeżeli inne urządzenia Panasonic reagują na sygnały z pilota od tego systemu audio, należy zmienić kod kontrolny zdalnego sterowania w systemie audio oraz w pilocie.

Przygotowanie

• Wyłącz wszystkie inne urządzenia Panasonic.
• Włącz urządzenia.
• Nakieruj pilota na czujnik zdalnego sterowania urządzenia.

Aby ustawić kod "REMOTE 2"

Naciskając i przytrzymując przycisk [MUTE], należy nacisnąć przycisk [OK] i przytrzymać go przez co najmniej 4 sekundy.

Na wyświetlaczu pojawi się komunikat "REMOTE 2".

Aby ustawić kod "REMOTE 1"

Naciskając i przytrzymując przycisk [MUTE], należy nacisnąć przycisk [▼] i przytrzymać go przez co najmniej 4 sekundy.

Na wyświetlaczu pojawi się komunikat "REMOTE 1".

Korzystanie z systemu audio

Przygotowanie

• Włącz aktywny subwoofer.
• Włącz telewizor i/lub podłączone urządzenia.

1 Naciśnij [b], aby włączyć główne urządzenia.

2 Wybierz źródło sygnału.

Nacijsnij	Aby wybrać
[INPUT]	"TV" → "BD/DVD" ↑ "BLUETOOTH"← · Przeloczajć zródko na "BLUETOOTH", a nastepnie na "TV", po przy.§czemu i na "BLUETOOTH", odkzechaj chwile i nacijsnij [INPUT].
[® -PAIRING]	"BLUETOOTH"

• Tego pilota nie można używać do sterowania podłączonymi urządzeniami.

Gdy "BD/DVD" zostanie wybrane jako źródło

W telewizorze i w podłączonym urządzeniu:

Wybierz wyjście telewizyjne dla tego systemu audio i włącz odtwarzanie w podłączonym urządzeniu.

Jeżeli "BLUETOOTH" zostanie wybrane jako źródło sygnału

W urządzeniu Bluetooth®:

Wybierz ten system audio jako urządzenie wyjściowe w podłączonym urządzeniu Bluetooth® i uruchom odtwarzanie.

Regulacja głośności systemu audio

• Przy wyciszonym dźwięku na wyświetlaczu widoczny jest komunikat "MUTE".
• Aby anulować wyciszenie, naciśnij ponownie ten przycisk lub przycisk regulacji głośności.
• Wyciszenie zostanie anulowane po wyłączeniu głównego urządzenia.

Jeżeli system audio działa w sposób nietypowy lub dźwięk jest niewłaściwy, w celu rozwiązania problemu należy przywrócić ustawienia fabryczne. (26)

• Jeżeli dźwięk odtwarzany jest jednocześnie przez głośniki telewizora, należy wyciszyć go, ustawiając minimalny poziom głośności dźwięku w telewizorze.
• Może występować różnica w poziomie maksymalnej głośności telewizora i urządzenia.
• W przypadku korzystania ze sprzętu podłączonego do złącza HDMI AV IN, aby podłączyć sygnał audio/wideo do telewizora, należy włączyć wejście na tunerze telewizora. Jeśli funkcja VIERA Link (HDMI) (⇒ 25) nie jest włączona, należy również włączyć wejście tego urządzenia na telewizorze.

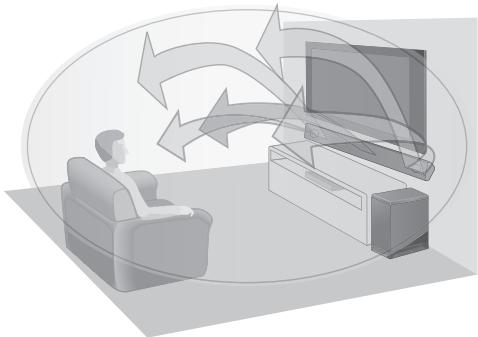

Dźwięk 3D

Ten system audio zapewnia wrażenie, że dźwięk i obraz stanowią jedność.

• Informacje na temat zmiany stosowanego efektu znajdują się w punkcie "Menu dźwięku". (→ po prawej)

Przykład: obwymiarowej pola dźwięku

Dźwięk 3D
Dolby® Virtual Speaker	Pozwala odtwarzać dźwięk z efektem przystrazenym zblzonym do 5.1-kanałowego.
Efekt dźwiȩku 3D	Oprócz efektu Dolby Virtual Speaker,irma Panasonic dodala swoja wlasna technologie kontroli pola akustycznego, aby rozszerzyść je we wsztystich kierunkach. Uzyszkany dźwięk charakteryzuju sie glówn i mocą bardziej odpwiatadajycymi obrazom 3D.
Tryb wyrażnych dialogów	Komentarze sportowe i dialogi w serialach telewizyjniych slychać tak, jak gdyby dźwię wychodzil z televizora, co zapewnia wrażenie仨nośćcki dźwiȩku i obrazu. Ponadto dialogi zestajamyzmocznione na tle innych dźwiȩkowy podoczals odtwarzenia z normalnym poziomem glówność oraz w racie wyciszenia podczas ogladaniaTelewizji w nocy.

• Efekt Dolby Virtual Speaker jest stale włączony z wyjątkiem trybu STEREO.
• Aby wyłączyć funkcję Dolby Virtual Speaker oraz efekt 3D surround, należy wybrać "STEREO" jako tryb dźwięku. (⇒ po prawej)
• Wyłączanie trybu 3D surround i trybu wyraźnych dialogów opisane jest w punkcie "3D CLR DIALOG". (⇒ 23)
• Istnieje również możliwość regulacji poziomu efektu wyraźnych dialogów. (⇒ po prawej)

Menu [Dźwięku]

1 Aby wybrać efekt dźwięku, naciskaj przycisk [SOUND]. 2 Naciskając [▼] [▲] wybierz ustawienie, a następnie naciśnij [OK].

SOUND MODE	Wybierz tryb dzwieku tak, aby pasowej do programu telewizyjniego lub podstawzonego spreźtu.STANDARD: Wybranie tej opcjiazapewnia dzwiek sąmajpiej dopasowy do dramatów i seriali komediowych.STADIUM: Opcja, która zapewnia realistyczny dzwiek dla programów sportowychemitowanych na zwywo.MUSIC: Poprawia dzwiekinstrumentów muzycznych i piosenek.CINEMA: Pozwala uzyskaćtrójwymiaryowy dzwiek kinowy.NEWS: Poprawia glossyprezenterów widomosci i kOMPONENTOROW sportowych.STEREO: Umożliwa odztwarzieddowolné go zrdla dzwieu w stereo.
SUBWOOFER	DajeMZIWIOSÇ REGULACJnatęzenia basów. System ten automatycznych wybieraoptymalne ustawuminiumie dla danego rodzaju zrdlá odtwarzania.LEVEL 1LEVEL 2: Ustawuminiumie domyŚlnejdia 2 kanalotowo go zrdlá audio.LEVEL 3: Ustawuminiumie domyŚlnejdia widokanalotowo go zrdlá audiOLEVEL 4Wgowadzone ustawuminiumie jest zapamietywane i uzywanepodczas odztwarzania tegosamego zrdlá sygnalu.
DIALOG	Regulacja poziomu wyrażnychdialogówLEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG"nie pojawia sie naekranie, gdy "3D CLR DIALOG" jest ustawione na "OFF".
H.BASS	Wybranie opcjì poprawia efektniskich tonów harmonicznych.ONOFF
3D CLR DIALOG	Funkcja 3D Clear Mode Dialog tworzy pole dzwiekowe podobne do dzwiekwu wychodzacego z telewizora i sprawia, ze dialogi staja sie wyrażniejsze. ON: Wączone fungcje 3D Surround, Clear Mode Dialog i efekt Dolby Virtual Speaker OFF: Wymiarczy efekt Dolby Virtual Speaker Ustawieuie "ON" jest przywracane po kaźdym wȩczenu irustrandzenia glówno.
DUAL AUDIO	Wybranie opcj ustawia preferowy tryb kanalu audio, gdy system odbiera dwa tryby audio. M1: Głowny M2: Poboczny M1 + M2: Głowny + Poboczny Efekt besteht dzialał tylko, sąeli wyjascie dzwieku na podlaczonym televizorze lub odwarzaczu jest ustawione na "Bitstream", a "Dolby Dual Mono" jest dostepné w zródle dzwieku.
AGC	Automatyczna kontrola przyrostu dzwieku zapobiega gwaltownemu wzrostowy natęzenia dzwieku poprzej automatyczna redukcje poziomu dzwieku, gdy sygnaj wejsciowy jest zbyt silny. Funkcja ta jest uzyteczna w przyypadku programów telewizyjnych nadawanych z rożnym poziomem dzwieku. ON OFF Ješli dzwiek staje są nienaturalny,NSE wybrać "OFF".
LOW VOL MODE	Poprawia slyszalność dialogów w warunkach niskiego poziomu glówno. ON OFF Wybierz "OFF", aby anulować ten efekt, sąsi dialog nie brzmi naturalnie w warunkach niskiego poziomu glówno.

• Ustawienia domyślne zostały podkreślone. Zmienione ustawienia są podtrzymywane do czasu ponownej zmiany, o ile nie zostało zaznaczone, że jest inaczej.

Format dźwięku

Można sprawdzić format aktualnie odtwarzanego dźwięku.

Naciśnij i przytrzymaj przez ponad 4 s przycisk [SOUND].

DOLBY DIGITAL	Dolby Digital jest zródekem dzwieku.
DTS	DTS® jest zródekem dzwieku.
PCM MULTI	Liniowa modulacja impulsowo-kodowa jest zródekem dzwieku.
PCM	2-kanalowa modulacja impulsowo-kodowa jest zródekem dzwieku.

• Format dźwięku jest wyświetlany przez ok. 2 s.
• Format dźwięku nie jest wyświetlany, jeśli wejście dla tego urządzenia jest ustawione na Bluetooth®.

Menu konfiguracji

1 Naciskaj przycisk [SETUP], aby wybrać odpowiedni element menu. 2 Naciskając [▼] [▲], wybierz ustawienie, a następnie naciśnij [OK].

DIMMER	Wygasza ekran po 5 sekundach braku aktywnosci. ON OFF
BEEP	Sygnat dzwiekowy jest emitowany po nacimiento przyczisku na urzadzeniu glównym i gdy urzadzenie glówne jest wączone lub wymiçzone. • Działa to rownik po wymiçzeniu. ON OFF
AUTO POWER DOWN	Urzadzenia glówne zostaje wymićzone automatyczne, gdy do urzadzenia nie jest przyszylany sygnat audio i nie jest ono uzywane przyez ok. 20 minut. ON OFF • Po wybraniuideo goeto ustawienia na wymięwietlaczu pojawia są komunikat "P.OFF 1" informmujecty, ze urzadzenie glówne wymićzy są za okolo 1 minute.
VOL LIMITATION	Wybranie opcj utawia limit glówność na 50 po wymićeniu urzadzenia glównego, mimo zę przydek.gojo wymićeniem glówność byla ustawiona na wiecej niż 50. ON OFF

BLUETOOTH STANDBY	Ta funkacja pozwala podlaczyc sparowane urzadzenia Bluetooth®, gdy urzadzenia glówne znaźduje są w trybie gotowych. ON OFF Urzadzenia glówność są automatyczne, są czego podlaczasz sparowane urzadzenia Bluetooth®. • Gdy ta funkacja jest ustawiona na "ON", są zȩpie energii w trybie gotowych zwość.
LINK MODE	Zmień tryb sączama Bluetooth® tak, aby je dopasowania do rodzaju polaczenia. Należy upewnić są, są urzadzenia Bluetooth® nie zostalo podlaczone (na wyświetlaczu pojawia są komunikat "BLUETOOTH READY"). MODE 1: Nacisk na jakość polaczenia. MODE 2: Nacisk na jakości dzwiedzku.
VIERA LINK	Wȩcz fungcję VIERA Link. ON OFF Wyjbierz "OFF", gdy urzadzenia HDAVI Control nie pracuje prawnloo z tym systemem. • ARC zostanie wymiłzone. Podlacź optycznych kabel cyfrowy audio. • Wȩź wyszystkie podlaczone urzadzenia, a naktie są zȩcie są zȩcie są zȩcie są uzstawienia.

• Ustawienia domyślne zostały podkreślone. Zmienione ustawienia są podtrzymywane do czasu ponownej zmiany, o ile nie zostało zaznaczone, że jest inaczej.

Wspólna obsługa z telewizorem (VIERA Link "HDAVI Control™")

Czym jest VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" to wygodna funkcja umożliwiająca wspólną obsługę tego systemu audio oraz telewizora Panasonic (VIERA) za pośrednictwem sterowania "HDAVI Control". Z funkcji tej można korzystać po podłączeniu urządzenia za pośrednictwem kabla HDMI. Szczegółowe informacje znajdują się w instrukcji obsługi podłączonego sprzętu.

Przygotowanie

① Sprawdź, czy podłączenie HDMI zostało wykonane. (⇒ 9, 10)

② Włącz obsługę "HDAVI Control" w podłączonym urządzeniu (np. telewizorze).

③ W celu zapewnienia optymalnej obsługi "HDAVI Control" zmieniają się następujące ustawienia w podłączonym telewizorze*1.

• Wybierz domyślne ustawienia głośników dla tego systemu.2
• Wybierz ustawienia konfiguracji głośników dla tego systemu.

④ Włącz wszystkie urządzenia kompatybilne z "HDAVI Control" i wybierz wejście telewizyjne dla tego systemu, tak aby funkcja "HDAVI Control" działała prawidłowo. ⑤ Jeśli urządzenie jest podłączone do złącza HDMI AV IN, uruchom odtwarzanie, aby sprawdzić, czy obraz jest wyświetlany poprawnie na ekranie telewizora.

W przypadku zmiany podłączenia lub ustawień należy powtórzyć powyższą procedurę.

1 Dostępność i funkcje ustawień mogą różnić się w zależności od modelu telewizora. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora. 2 Jeżeli telewizor w ustawieniach VIERA Link ma funkcję domyślnego ustawienia głośników, wówczas wybranie tego systemu audio jako domyślnego głośnika spowoduje automatyczną zmianę wyboru głośników na niniejszy system audio.

• Funkcja VIERA Link "HDAVI Control" jest oparta na funkcjach sterujących dostarczanych przez interfejs HDMI, znanych jako HDMI CEC (Consumer Electronics Control). Jest to unikalna funkcja opracowana i dodana przez firmę Panasonic. W związku z tym jej współpraca z urządzeniami innych producentów, obsługującymi HDMI CEC, nie jest gwarantowana.
• Niniejszy system audio obsługuje funkcję "HDAVI Control 5". "HDAVI Control 5" jest standardem dla urządzeń Panasonic kompatybilnych z funkcją HDAVI Control. Ten standard jest kompatybilny z konwencjonalnymi urządzeniami Panasonic obsługującymi HDAVI.
• Jeżeli chodzi o obsługę funkcji VIERA Link przez urządzenia innych producentów, należy zapoznać się z poszczególnymi instrukcjami obsługi tych urządzeń.

Co umożliwia VIERA Link "HDAVI Control"

Aby upewnić się, że dźwięk będzie odtwarzany przez niniejszy system audio, należy włączyć główne urządzenia za pomocą pilota od telewizora VIERA i wybrać kino domowe z menu konfiguracji głośników funkcji VIERA Link.

Dostępność i funkcje ustawień mogą różnić się w zależności od modelu telewizora. Szczegółowe informacje można znaleźć w instrukcji obsługi telewizora.

Sterowanie głośnikami

W menu telewizora można wybrać, czy dźwięk będzie odtwarzany przez ten system, czy przez głośniki telewizora.

Kino domowe

Aktywny jest ten system audio.

• Jeżeli główne urządzenie jest w trybie oczekiwania, to zmiana wyjścia dźwięku w telewizorze na ten system audio spowoduje automatyczne włączenie.
• Można regulować ustawienie głośności tego systemu audio za pomocą przycisków regulacji i wyciszenia na pilocie od telewizora.
• Po włączeniu głównego urządzenia automatycznie włącza się odtwarzanie dźwięku z telewizora.
• Jeżeli telewizor jest kompatybilny z VIERA Link "HDAVI Control 4" lub nowszym, dźwięk będzie automatycznie odtwarzany przy wejściu audio.

TV

Głośniki telewizora są aktywne. - Głośność tego systemu audio jest ustawiana na minimum.

Automatyczne przyłączanie wejścia

Po wykonaniu poniższych operacji główne urządzenie automatycznie zmieni wejście na odpowiednie źródło sygnału.

• Po włączeniu odtwarzania w podłączonym urządzeniu HDMI.*3
• Po zmianie wejścia lub kanału w telewizorze.

*3 Jeżeli jako wyjście dźwięku w telewizorze zostanie wybrany ten system audio, wówczas telewizor oraz główne urządzenie są włączane automatycznie (Power on link).

Power off link

Po wyłączeniu telewizora urządzenie główne wyłącza się automatycznie. (Ta funkcja nie działa, gdy źródłem jest Bluetooth®.)

Automatyczna synchronizacja dźwięku

(dla urządzeń HDAVI Control 3 lub nowszych)

Synchronizacja między dźwiękiem a obrazem jest automatycznie regulowana dzięki dodaniu opóźnienia do sygnału audio, co umożliwia uzyskanie płynnego dopasowania dźwięku do obrazu.

Parametry opóźnienia są ustawiane automatycznie, jeśli telewizor jest kompatybilny z funkcją VIERA Link "HDAVI Control 3" lub nowszą i funkcja VIERA Link jest włączona.

Rozwiązywanie problemów

Przed zwróceniem się do serwisu należy sprawdzić, czy nie zachodzą opisane poniżej sytuacje. Jeśli występują problemy z wykonaniem żądanych operacji lub podane środki zaradcze nie rozwiązują problemu, należy zwrócić się o pomoc do serwisu producenta.

Jeśli system audio nie działa w oczekiwany sposób, przywrócenie ustawień fabrycznych może rozwiązać ten problem.

Przywracanie ustawień fabrycznych.

① Jeśli główne urządzenie jest włączone, naciśnij i przytrzymaj przycisk [b/ɪ] na obudowie. (Podczas resetowania na wyświetlaczu widoczny będzie komunikat "RESET"). ② Wyłącz urządzenia i włącz je ponownie. - Po przywróceniu ustawień fabrycznych kod sterujący pilota zostanie ustawiony na "REMOTE 1". Zmiana tego ustawienia jest opisana na str. 20.

Ogólna obsługa

Brak zasilania.

• Odłącz na 10 s przewód zasilający i podłącz go ponownie, a następnie spróbuj włączyć system.
• Jeśli po włączeniu główne urządzenie natychmiast się wyłącza, należy odłączyć przewód zasilający i zwrócić się do serwisu.
• Jeśli główne urządzenie nie włącza się po włączeniu telewizora (HDAVI Control), należy włączyć je ręcznie. Jeżeli problem występuje nadal, należy skorzystać z porad zawartych w punkcie "HDMI" w dziale "Rozwiązywanie problemów".

Zdalne sterowanie działa nieprawidłowo.

Bateria uległa zużyciu. Należy wymienić ją na nową. (⇒ 8) - Możliwe, że podkładka izolacyjna nie została usunięta. Usuń podkładkę izolacyjną. (⇒ 8) - Po wymianie baterii konieczne jest ponowne ustawienie kodu zdalnego sterowania. (⇒ 20) Używaj pilota w polu zasięgu obsługi. (⇒ 8)

Główne urządzenia automatycznie przyłączają się w tryb oczekiwania.

Włączona jest funkcja "AUTO POWER DOWN". Główne urządzenie automatycznie przejdzie w tryb oczekiwania, jeśli w ciągu 20 min nie otrzyma sygnału wejściowego, ani nie zostanie wykonana żadna operacja sterująca. Wyłączanie tej funkcji jest opisane na str. 24.

Główne urządzenie jest wyłączane po wybraniu głośników telewizora w ustawieniach.

Jest to normalne zachowanie w przypadku korzystania z funkcji VIERA Link (HDAVI Control 4 lub nowszy). Szczegółowe informacje na temat funkcji oszczędzania energii można znaleźć w instrukcji obsługi telewizora. (⇒ 25)

Przyciski na obudowie głównego urządzenia nie działają.

Przyciski [O/I], [VOL -], [VOL +], [INPUT] i

[PAIRING] są przyciskami dotykowymi. Należy dotykać je palcami. Mogą nie działać, jeśli dotykane są paznokciami lub przez rękawiczkę.

HDMI

System audio działa nieprawidłowo.

W przypadku podłączenia kabla HDMI do niewłaściwego złącza (HDMI AV IN lub HDMI AV OUT) zestaw nie będzie działał prawidłowo. Wyjmij urządzenie główne i odłącz przewód zasilania, a następnie ponownie podłącz kabel (lub kable) HDMI. (⇒ 9,10)

Funkcje VIERA Link przestały działać prawidłowo.

• Sprawdź ustawienia VIERA Link w podłączonych urządzeniach.

-Włącz funkcję VIERA Link w podłączonych urządzeniach. -Wybierz ten system audio jako wyjście dźwięku w menu VIERA Link telewizora.

Czy nie wyłączyłeś przypadkiem ustawień VIERA Link? (⇒ 24) - Po zmianie podłączenia HDMI, po awarii zasilania lub po tymczasowym odłączeniu przewodu zasilającego AC, funkcje VIERA Link mogą nie działać prawidłowo.

• Włącz wszystkie urządzenia podłączone do telewizora za pośrednictwem kabli HDMI, a następnie włącz telewizor. -Wyłącz funkcję VIERA Link w telewizorze i włącz ją ponownie. Szczegółowe informacje znajdują się w instrukcji obsługi telewizora.
• Jeżeli główne urządzenia i telewizor połączone są za pomocą kabla HDMI, wyłącz telewizor, a następnie odłącz i podłącz ponownie przewód zasilania AC głównego urządzenia.

Podczas korzystania z połączenia HDMI nie słychać pierwszych kilku sekund dźwięku.

Może to mieć miejsce w przypadku odtwarzania rozdziałów filmu DVD-Video. W podłączonym urządzeniu zmień ustawienie przesyłania cyfrowego dźwięku z "Bitstream" na "PCM".

Podczas obsługi kompatybilnego z HDMI urządzenia innego producenta zachowuje się ono w niewłaściwy sposób.

W zależności od marki urządzenia komendy HDAVI Control mogą wykorzystywać różne sygnały sterujące. W takim przypadku należy wyłączyć funkcję VIERA Link. (⇒ 24)

Po włączeniu lub wyłączeniu głównego urządzenia dźwięk i obraz ulegają chwilowemu zanikowi.

Chwilowy zanik dźwięku i obrazu po włączeniu lub wyłączeniu głównego urządzenia jest normalnym zjawiskiem. Nie oznacza to nieprawidłowej pracy. Może to występować, jeśli urządzenie jest podłączone za pomocą HDMI do sprzętu, który nie obsługuje funkcji VIERA Link firmy Panasonic (HDAVI Control 3 lub nowszy).

Obraz z urządzenia nie pojawia się na ekranie telewizora.

W przypadku przesyłania sygnału w formacie 60p (4K), w zależności od użytego kabla HDMI obraz może ulec zakłóceniu. Korzystaj wyłącznie z kabli HDMI o dużej szybkości transmisji obsługujących przepustowość 18 Gbps.

Bluetooth®

Nie można sparować urządzeń.

Sprawdź ustawienia urządzenia Bluetooth®.

Nie można podłączyć urządzenia.

• Sparowanie urządzenia się nie powiodło lub jego rejestracja została zastąpiona. Spróbuj sparować urządzenia ponownie. (⇒ 19)
• System audio może być połączony z innym urządzeniem. Odłącz to urządzenie i spróbuj sparować urządzenia ponownie.

Urządzenie jest podłączone, ale dźwięk nie jest odtwarzany przez ten system audio.

W przypadku niektórych urządzeń z wbudowanym interfejsem Bluetooth konieczne jest ręczne ustawienie wyjścia na "SC-HTB690". Szczegółowe informacje można znaleźć w instrukcji obsługi podłączanego urządzenia.

Dźwięk jest przerywany.

• Urządzenie znajduje się poza 10-metrowym zasięgiem komunikacji. Przenieś urządzenie Bluetooth® bliżej urządzenia głównego.
• Usuń wszelkie przeszkody znajdujące się na drodze między urządzeniami.
• Inne urządzenia korzystające z zakresu częstotliwości 2,4 GHz (router bezprzewodowy, kuchenki mikrofalowe, telefony bezprzewodowe itp.) mogą powodować zakłócenia. Zbliż urządzenie Bluetooth do urządzenia głównego i odsuń je od innych urządzeń.
• Wybierz tryb "MODE1", aby uzyskać stabilniejszą komunikację. (⇒ 24)

Funkcja połączenia jednym dotknięciem (NFC) nie działa.

• Upewnij się, że główne urządzenie lub funkcja NFC w podłączanym urządzeniu są włączone. (⇒ 20) Zmień lokalizację obszaru kontaktu urządzenia Bluetooth lub urządzenia głównego, a następnie dotknij ponownie obszar kontaktu funkcji NFC.

Dźwięk

Brak dźwięku (lub obrazu).

• Wyłącz wyciszenie dźwięku. (⇒ 21)
• Sprawdź połączenia z innymi urządzeniami. (⇒ 9, 10)
• Upewnij się, że odbierany sygnał audio jest kompatybilny z tym systemem audio. (⇒ 32)
• Wyłącz i włącz system audio ponownie.
• Jeżeli główne urządzenie jest podłączone do telewizora wyłącznie za pomocą kabla HDMI, należy upewnić się, że jest podłączone do gniazda oznaczonego "HDMI (ARC)". Jeśli nie ma takiej możliwości, należy podłączyć je za pomocą optycznego kabla audio. (⇒ 9,10)
• Jeżeli główne urządzenie jest podłączone do telewizora Panasonic i zostanie włączone własnym pilotem lub przyciskiem na obudowie, dźwięk nie będzie odtwarzany. W takim przypadku należy włączyć je za pomocą pilota od telewizora Panasonic. (⇒ 25)
• Jeżeli podłączenia są prawidłowe, problem mogą stwarzać kable. Należy sprawdzić połączenia, używając innych kabli HDMI.
• Należy sprawdzić ustawienia dźwięku w podłączonym urządzeniu.

Nie można zmienić ścieżki dźwiękowej z głównej na dodatkową.

Jeżeli dźwięk odtwarzany z podłączonego urządzenia jest w standardzie innym niż "Dolby Dual Mono" lub ustawieniem wyjściowym nie jest "Bitstream", wówczas ustawienia ścieżki nie można zmienić za pomocą tego systemu audio. Ustawienie należy zmienić w podłączonym urządzeniu.

Po włączeniu głównego urządzenia dźwięk ulega ściszeniu.

Włączona jest funkcja "VOL LIMITATION".

Jeżeli główne urządzenie zostanie wyłączone z ustawieniem głośności powyżej 50, po włączeniu jej poziom zostanie automatycznie ustawiony w połowie zakresu (50). (⇒ 24)

Dźwięk dialogów jest zbyt wyrazisty lub nienaturalny.

System audio posiada funkcję zwiększania czytelności dialogów przy małych wartościach ustawienia poziomu głośności. (20)

Dźwięk jest opóźniony w stosunku do obrazu.

W zależności od telewizora, gdy główne urządzenie jest podłączone przez Bluetooth®, sygnał dźwiękowy z głównego urządzenia może być opóźniony w stosunku do obrazu na telewizorze. Połącz główne urządzenie z telewizorem za pomocą kabla HDMI/optycznego kabla cyfrowego audio. (⇒ 9, 10)

Brak dźwięku.

Zasilanie głównego urządzenia włącza się automatycznie.

(Kiedy główne urządzenia wykryją problem, automatycznie włączana jest funkcja zabezpieczania i przechodzi ono w tryb oczekiwania.)

Wystąpił problem ze wzmacniaczem. Czy poziom głośności jest wyjątkowo wysoki? Jeśli tak, zmniejsz poziom głośności. Czy system audio znajduje się w miejscu, gdzie jest wyjątkowo gorąco?

Jeśli tak, przenieś system audio w chłodniejsze miejsce i odczekaj kilka minut przed ponownym włączeniem.

Jeżeli problem występuje nadal, sprawdź informacje widoczne na wyświetlaczu, wyłącz system audio, odłącz przewód zasilający AC i skontaktuj się z serwisem produktu. Informacje widoczne na wyświetlaczu należy podać przy zgłaszaniu uszkodzenia w serwisie.

Komunikaty na wyświetlaczu

"F61"

• Wystąpił problem ze wzmacniaczem systemu audio.
• Odłącz przewód zasilający AC i skontaktuj się z serwisem produktu.

"F70HDMI"/"U701"/"U703"

• Sprawdź podłączenia HDMI.
• Włącz główne urządzenie i włącz je ponownie.
• Odłącz kabel HDMI.

"F76"

• Wystąpił problem z zasilaniem systemu audio.
• Odłącz przewód zasilający AC i skontaktuj się z serwisem produktu.

“U704”

• Ten system odbiera sygnał wideo w nieobsługiwanym formacie ze źródła wejściowego.

- Zmień ustawienie rozdzielczości na podłączonym urządzeniu. (Skorzystaj z instrukcji obsługi urządzenia.) - Przy braku obrazu podłącz urządzenie bezpośrednio do telewizora, aby zmienić ustawienia.

“U705”

Gniazdo HDMI telewizora, do którego podłączone jest główne urządzenie lub konfiguracja telewizora, nie są zgodne z obsługą źródła sygnału zabezpieczonego systemem HDCP 2.2.

- Upewnij się, że urządzenie jest podłączone do gniazda kompatybilnego z HDCP 2.2. - Upewnij się, że konfiguracja telewizora umożliwia obsługę HDCP 2.2.

(Skorzystaj z instrukcji obsługi telewizora).

"ON TABLE"

Działa efekt pola dźwiękowego typowy dla urządzenia umieszczonego na stole.

"ON WALL"

Działa efekt pola dźwiękowego typowy dla urządzenia zamontowanego na ścianie.

"REMOTE " (" " oznacza numer.)

Pilot i urządzenie używają różnych kodów. Zmień kod na pilocie. (⇒ 20)

Aktywny subwoofer

Brak zasilania.

Sprawdź, czy przewód zasilający AC jest prawidłowo podłączony.

Subwoofer wyłącza się automatycznie zaraz po włączeniu.

Odłącz przewód zasilający AC i skontaktuj się z serwisem producenta.

Brak odtwarzania dźwięku przez subwoofer.

• Sprawdź, czy aktywny subwoofer jest włączony.
• Sprawdź, czy kontrolka WIRELESS LINK świeci na zielono. (⇒ 19)

Kontrolka WIRELESS LINK świeci na czerwono.

• Brak połączenia między głównym urządzeniem a aktywnym subwooferem.
• Sprawdź, czy główne urządzenie jest włączone.

Wyłącz i ponownie włącz aktywny subwoofer. Alternatywnie wyłącz aktywny subwoofer, odłącz przewód zasilający AC, a następnie podłącz go ponownie i włącz subwoofer.

• Aktywny subwoofer i główne urządzenie nie zostały prawidłowo sparowane. Spróbuj wykonać całą procedurę (parowanie urządzeń bezprzewodowych).

① Włącz główne urządzenie i aktywny subwoofer. ② Naciśnij i przytrzymaj przez ponad 3 s przycisk [ID SET] znajdujący się z tyłu obudowy aktywnego subwoofera. (Kontrolka WIRELESS LINK zacznie migać na czerwono). ③ Naciskając i przytrzymując przycisk [INPUT] na pilocie, naciśnij i przytrzymaj przez co najmniej 4 s przycisk [VOL +] na obudowie głównego urządzenia. (Na wyświetlaczu pojawi się komunikat "SUBWOOFER PAIRING").

• Jeżeli parowanie urządzeń się powiedzie, na wyświetlaczu przez 2 s widoczny będzie komunikat "PAIRED", a kontrolka WIRELESS LINK zaświeci się na zielono.

④ Wyłącz i włącz ponownie główne urządzenia.

• Jeżeli problem występuje nadal, skontaktuj się z serwisem producenta.

Informacja na temat Bluetooth®

Panasonic nie ponosi odpowiedzialności za dane i/lub informacje przesyłane podczas transmisji bezprzewodowej.

Używane pasmo częstotliwości

Ten system audio korzysta z pasma 2,4 GHz.

Certyfikacja urządzenia

• Niniejszy system audio jest zgodny z ograniczeniami dotyczącymi korzystania z częstotliwości radiowych i został certyfikowany w oparciu o odpowiednie przepisy prawa. W związku z tym nie jest wymagane zezwolenie na jego używanie.
• Niektóre działania są zabronione prawem w wybranych krajach:
• Demontaż lub modyfikacja urządzenia.
• Usuwanie oznaczenia dotyczących parametrów.

Ograniczenia użycia

• Bezprzewodowa transmisja i/lub obsługa wszystkich urządzeń wyposażonych w interfejs Bluetooth® nie jest gwarantowana.
• Wszystkie urządzenia muszą być zgodne ze standardem ustanowionym przez Bluetooth SIG, Inc. W zależności od parametrów i ustawień urządzenia połączenia mogą się nie powieść lub obsługa może być gorsza od opisanej.
• Niniejszy system obsługuje funkcje zabezpieczeń Bluetooth®. Jednak w zależności od środowiska pracy i/lub ustawień zabezpieczenia te mogą być niewystarczające. Należy zachować ostrożność podczas bezprzewodowego przesyłania danych do systemu audio.
• Ten system nie jest w stanie realizować transmisji danych do urządzeń Bluetooth®.

Zasięg

Podłączane urządzenie należy umieścić w zasięgu 10 m. Zasięg ten może ulec zmniejszeniu w zależności od otoczenia, przeszkód na drodze sygnału lub interferencji.

Zakłócenia od innych urządzeń

• W wyniku zakłóceń powodowanych przez inne urządzenia Bluetooth® lub urządzenia, które korzystają z pasma częstotliwości 2,4 GHz, znajdujące się w pobliżu urządzenia głównego, urządzenie może nie działać prawidłowo i mogą wystąpić problemy takie jak hałas oraz przeskakiwanie dźwięku.
• System audio może działać niepoprawnie, jeśli w pobliżu znajduje się silny nadajnik fal radiowych itp.

■ Przeznaczenie

• Ten system służy wyłącznie do typowego, osobistego użytku.
• Nie należy korzystać z tego systemu audio w pobliżu sprzętu lub w otoczeniu, które jest wrażliwe na interferencje fal radiowych (np. na lotnisku, w szpitalu, laboratorium itp.).

Konserwacja urządzenia

System audio należy czyścić miękką, suchą szmatką.

• Jeżeli urządzenie jest silnie zabrudzone, należy wytrzeć je dobrze wyciśniętą szmatką, zwilżoną w wodzie, a następnie wytrzeć do sucha.
• Przy okazji czyszczenia głośników należy użyć gładkiego materiału. Nie należy używać chusteczek lub innych materiałów (ręczników, itp.), które mogą pozostawiać włókna. Drobne włókna mogą dostać się do wnętrza głośnika.
• Do czyszczenia systemu audio nie wolno używać alkoholu, rozpuszczalnika lub benzyny.
• Przed użyciem ściereczki nasączonej środkiem czyszczącym należy zapoznać się z instrukcją obsługi, która jest do niej dołączona.

■ Przed wyrzuceniem lub przekazaniem tego systemu

Ten system może przechowywać informacje na temat ustawień użytkownika w głównym urządzeniu. Jeśli wyrzucasz go lub przekazujesz innej osobie, wykonaj uprzednio operację przywrócenia ustawień fabrycznych, co spowoduje usunięcie ustawień użytkownika. (→ 26, "Przywracanie ustawień fabrycznych.")

• Historia operacji wykonywanych za pomocą systemu audio może być przechowywana w pamięci głównego urządzenia.

Licencje

Wyprodukowano na licenciji Dolby Laboratories. Dolby, Pro Logic, i symbol z podwobjnym D sa znakami towarwymi firmy Dolby Laboratories.

Informacje na temat patentów DTS znajduja pod adresem http://patents.dts.com. Wyprodukowano na licenciji DTS Licensing Limited. DTS, Symbol oraz DTS i Symbol razem są zastrzeźonymi znakami towarwymi, a DTS Digital Surround jest znakiem towarwymi firmy DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzezone.

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarwymi lub zarejestrowanymi znakami towarwymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

HDAVI Control™ jest znakiem handlowym najeźonym do Panasonic Corporation.

Nazwa Bluetooth® i logotypy są zarejestrowanymi znakami towarwymi, bédacymi wlasność firmy Bluetooth SIG, Inc. i wszelkie ich użycle przyez firme Panasonic Corporation jest objekte licencija. Pozostale znaki towarowe i nazwy handlowe są wlasność ich posiadczy.

Google Play oraz Android są znakami handlowymi najeźonymi do Google Inc.

Dane techniczne

WZMACNIACZ

Moc wyjsciowa RMS (obciazenia niejednoczesne)
Kanal y przyedianie (kan. L, P)
	70 W na kanat (1 kHz, 10 %, 6 Ω)
Kanal centralny (kan. C)
	70 W na kanat (1 kHz, 10 %, 6 Ω)
Kanal subwoofera
	140 W na kanat (100 Hz, 10 %, 3 Ω)
Calkowita moc RMS
	350 W

WYJŚCIA/WEJŚCIA

HDAVI Control Urzadzenia obstruguje funkcje "HDAVI Control 5". Wejscia HDMI AV (BD/DVD)

Gniazdo wejsciowe Wyjscia HDMI AV (TV (ARC))

Typ A (19-pinowe) 1

Gniazdo wyjsciowe	Typ A (19 pinowe)
Cyfrowe wejscie audio (TV)
Optyczne cyfrowe wejscie

Częstotliwość próbkownikia

32 kHz, 44,1 kHz, 48 kHz

88,2 kHz, 96 kHz (tylko LPCM)

Obstrugiwane formaty dzwieku LPCM, Dolby Digital, DTS Digital SurroundTM

IR Blaster

Typ gniażda

Mini-jack 3,5 mm

Port USB

Tylko do celów serwisowych.

DANE OGÓLNE

Pobó r mocy Głowne urzadzenie 40 W Aktywny subwoofer 30 W W trybie oczekiwania Głowne urzadzenie Jeźeli funkacja "BLUETOOTH STANDBY" jest wylączona Okło 0,48 W Jeźeli funkacja "BLUETOOTH STANDBY" jest wylączona Okło 1,5 W Aktywny subwoofer Wylącznik zasilania wylączony Okło 0,48 W Polączenia bezprzewodoweNieaktywne Okło 1,0 W

Zasilanie sieciowe AC 220 V do 240 V, 50 Hz

Wymiary (Sz×W×G) Głowne urzadzenia Przy instalacji na polce lub na stoliku 950 mm×55 mm×120 mm

Przy instalacji na scianie 950 mm×125,5 mm×57,2 mm

Aktywny subwoofer 180 mm×378 mm×303 mm

Masa

Głowne urzadzenia

Przy instalacji na polce lub na stoliku

Okola 2,5 kg

Przy instalacji na scianie

Okola 2,5 kg

Aktywny subwoofer

Okola 4,7 kg

Zakres temperatury pracy

Od 0 °C do +40 °C

Zakres wźględnej wilgotność otoczenia

Od 20 % do 80 % (bez kondensacje)

Głośniki przednie (wbudowane, L/P/C) Pełnozakresowe

6,5-cm, stożkowy × 1

(Typ bass-reflex)

Aktywny subwoofer Niskotonowy

16-cm, stożkowy × 1

(Typ bass-reflex)

ŁĄCZA BEZPRZEWODOWE

Pasmo częstotliwości

2,40335 GHz do 2,47735 GHz

Liczba kanałów

38

SEKCJA BLUETOOTH®

Specyfikacja interfejsu Bluetooth®

Bluetooth® Ver.2.1 +EDR

Klasa urządzenia bezprzewodowego

Class 2 (2,5 mW)

Obsługiwane profile

A2DP

Pasmo częstotliwości

Pasmo 2,4 GHz FH-SS

Zasięg obsługi

Około 10 m w linii prostej

Obsługiwane kodeki

SBC

• Dane techniczne mogą ulec zmianie bez powiadomienia.
• Masa i wymiary zostały podane w przybliżeniu.
• Całkowite zniekształcenia harmoniczne zostały zmierzone przy użyciu cyfrowego analizatora spektrum.

Likwidacja starych urządzeń i baterii

■ Jeśli jako źródło wybierzesz "BLUETOOTH"

801 003 532 - numer dla połączenia z sieci stacjonarnej

22 295 37 27 - numer dla połączenia z sieci stacjonarnej oraz komórkowej

Produkt Panasonic

Produkt objęty jest E-Gwarancją Panasonic.

Prosimy o zachowanie dowodu zakupu.

Warunki gwarancji oraz informacja o produkcie są dostępne na stronie www.panasonic.pl lub pod numerami telefonów:

801 003 532 - numer dla połączenia z sieci stacjonarnej

22 295 37 27 - numer dla połączenia z sieci stacjonarnej oraz komórkowej

Dystrybucja w Polsce

Panasonic Marketing Europe GmbH (Spółka z ograniczoną odpowiedzialnością)

Oddział w Polsce

ul. Wołska 9A, 02-583 Warszawa

DOLBY

DIGITAL

DOLBY

VIRTUAL SPEAKER

PRO LOGIC II

dtts

Digital Surround

Manufactured by:

Panasonic Corporation
