Marca	Panasonic
Modello	SC-HTB690EG
Tipo di prodotto	Soundbar con subwoofer attivo wireless
Potenza totale RMS	350 W
Potenza per canale (anteriore)	70 W per canale (1 kHz, 10 %, 6 Ω)
Potenza subwoofer	140 W (100 Hz, 10 %, 3 Ω)
Dimensioni soundbar (tavolo)	950 × 55 × 120 mm
Dimensioni soundbar (parete)	950 × 125,5 × 57,2 mm
Dimensioni subwoofer	180 × 378 × 303 mm
Peso soundbar	Circa 2,5 kg
Peso subwoofer	Circa 4,7 kg
Alimentazione	CA 220-240 V, 50 Hz
Consumo (soundbar)	40 W
Consumo (subwoofer)	30 W
Consumo in standby (soundbar)	Circa 0,48 W (Bluetooth Standby OFF) / 1,5 W (ON)
Ingressi HDMI	1 x HDMI AV IN (BD/DVD)
Uscita HDMI con ARC	1 x HDMI AV OUT (TV/ARC)
Ingresso audio ottico	1 x OPTICAL DIGITAL AUDIO IN (TV)
Bluetooth	Sì, versione 2.1 + EDR, profili A2DP, codec SBC, portata circa 10 m
NFC	Sì, per abbinamento One-Touch
Formati audio supportati	Dolby Digital, DTS, PCM multicanale e 2 canali
Modalità sonore	Standard, Stadium, Music, Cinema, News, Stereo
Funzioni speciali	Audio 3D, Dolby Virtual Speaker, Dialogo Chiaro, VIERA Link (HDAVI Control 5), Spegnimento Automatico, Limitazione Volume
Montaggio a parete	Possibile, kit non fornito (viti e cordino anticaduta)
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	20 % a 80 % HR (senza condensa)
Pila del telecomando	CR2025 (lithium)

Domande frequenti - SC-HTB690EG PANASONIC

Come collegare la soundbar al televisore?

Utilizzare un cavo HDMI (preferibilmente ad alta velocità con ARC) tra la presa HDMI AV OUT (TV/ARC) della soundbar e la presa HDMI (ARC) del televisore. Se il televisore non ha una presa ARC, utilizzare anche un cavo audio digitale ottico tra l'uscita ottica del televisore e l'ingresso OPTICAL DIGITAL AUDIO IN della soundbar.

Come abbinare uno smartphone tramite Bluetooth?

Premere il tasto PAIRING del telecomando o della soundbar finché sul display non appare 'PAIRING'. Sul proprio smartphone, attivare il Bluetooth e selezionare 'SC-HTB690' nell'elenco. Se viene richiesto un codice, inserire '0000'. La connessione è stabilita quando viene visualizzato il nome del dispositivo.

Cosa fare se il subwoofer non emette alcun suono?

Verificare che il subwoofer sia acceso (il LED WIRELESS LINK deve essere verde). Se il LED è rosso, la connessione wireless non è stabilita. Spegnere e riaccendere il subwoofer. Se il problema persiste, eseguire un abbinamento wireless: premere I/D SET sul retro del subwoofer per più di 3 secondi, quindi sul telecomando tenere premuto INPUT mentre si tocca VOL + sulla soundbar per più di 4 secondi.

Come utilizzare la funzione VIERA Link?

Assicurarsi che la soundbar e il televisore Panasonic siano collegati tramite HDMI. Attivare VIERA Link nel menu di configurazione della soundbar (impostazione su 'ON'). Sul televisore, selezionare questa soundbar come altoparlante nel menu VIERA Link. Sarà quindi possibile controllare volume e standby con il telecomando del televisore.

Quali sono le diverse modalità sonore e come sceglierle?

Premere SOUND ripetutamente per scorrere le modalità: STANDARD (film drammatici), STADIUM (sport), MUSIC (concerti), CINEMA (film con effetto surround 3D), NEWS (voci chiare), STEREO (sorgente stereo senza elaborazione). Utilizzare i tasti ▲/▼ per selezionare e OK per confermare.

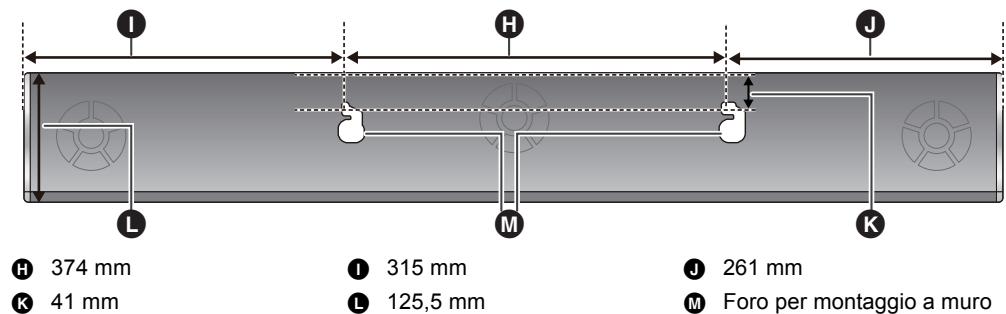

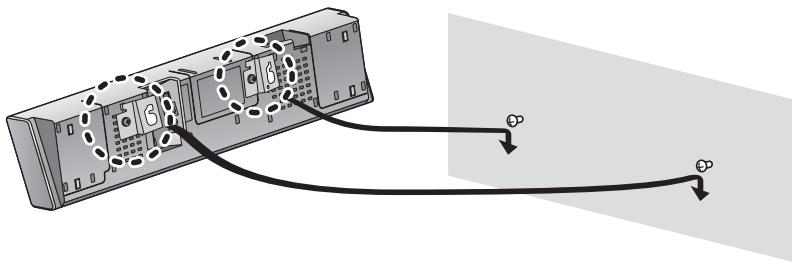

Come montare la soundbar a parete?

Utilizzare i supporti da parete (non forniti). Le viti devono sopportare almeno 26 kg. Fissare la soundbar allineando i fori di montaggio con le viti. Utilizzare un cordino anticaduta come sicurezza supplementare. Lasciare almeno 100 mm di spazio sopra la barra e 50 mm a destra per accedere ai tasti.

Perché il telecomando non funziona più?

Verificare la pila (CR2025): rimuovere la linguetta di isolamento se ancora presente o sostituire la pila se esausta. Assicurarsi di essere entro 7 m e con un angolo di 30° di fronte al sensore. Se il codice del telecomando è stato cambiato, resettarlo tenendo premuti MUTE + OK per 4 secondi per tornare a REMOTE 1.

Come ripristinare la soundbar alle impostazioni di fabbrica?

Accendere la soundbar, quindi premere e tenere premuto il tasto O/I sull'apparecchio per più di 4 secondi fino a quando viene visualizzato 'RESET'. Spegnere e riaccendere l'apparecchio. Tutte le impostazioni verranno ripristinate, incluso il codice del telecomando (REMOTE 1).

Cosa significa il messaggio di errore 'F61' sul display?

L'errore 'F61' indica un problema con l'amplificatore interno. Scollegare immediatamente il cavo di alimentazione e contattare un rivenditore autorizzato. Non tentare di riparare da soli.

Come pulire la soundbar?

Utilizzare un panno morbido e asciutto. Se lo sporco è ostinato, inumidire leggermente il panno con acqua, strizzarlo bene, quindi pulire e asciugare con un panno asciutto. Non utilizzare mai alcol, diluente o benzene. Per le griglie degli altoparlanti, utilizzare un panno che non lasci pelucchi.

MANUALE UTENTE SC-HTB690EG PANASONIC

Istruzioni per l'uso

Sistema audio Home Theater

La ringraziamo per l'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

Informazioni sulle istruzioni per l'installazione

Per l'installazione occorre rivolgersi a uno specialista qualificato. (⇒ 13 a 18)

Prima di iniziare il lavoro, leggere attentamente queste istruzioni di installazione e le istruzioni di funzionamento, al fine di garantire una corretta installazione.

Conservare queste istruzioni. Possono essere necessarie quando si eseguono operazioni di manutenzione o si sposta questo prodotto.

Descrizioni contenute in queste istruzioni per l'uso

• I riferimenti alle pagine sono indicati con "⇒ ○".
• Le etichette sulla unità e sul telecomando sono indicate come [O] in queste istruzioni per l'uso.
• L'aspetto dell'unità mostrato nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.
• Queste Istruzioni per l'uso descrivono principalmente come eseguire le operazioni tramite il telecomando, ma è anche possibile eseguire le operazioni sul subwoofer attivo, se i comandi sono gli stessi.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Questo simbolo può essere usato in combinazione con un simbolo chimico.

In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

C€ 0560

Dichiarazione di conformità (DdC)

"Panasonic Corporation" dichiara che il presente prodotto è conforme ai requisiti essenziali e alle altre norme pertinenti della Direttiva 1999/5/CE.

I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC:

http://www.doc.panasonic.de

Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH,

Questo prodotto è progettato per la clientela generale. (Categoria 3)

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,

Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. - Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. - Utilizzare solo gli accessori consigliati. Non rimuovere le coperture. Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

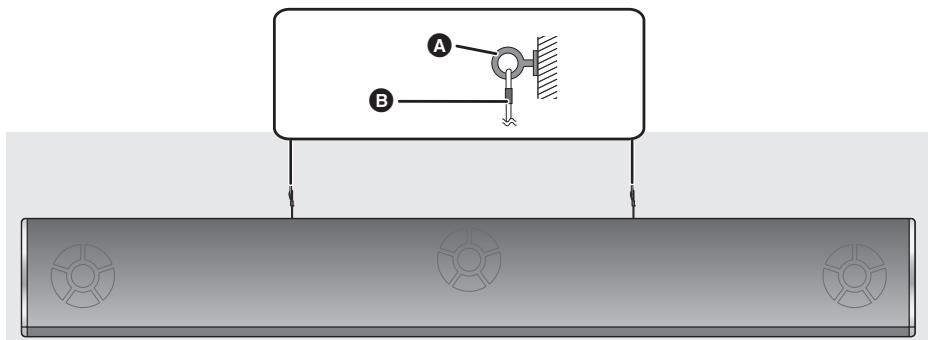

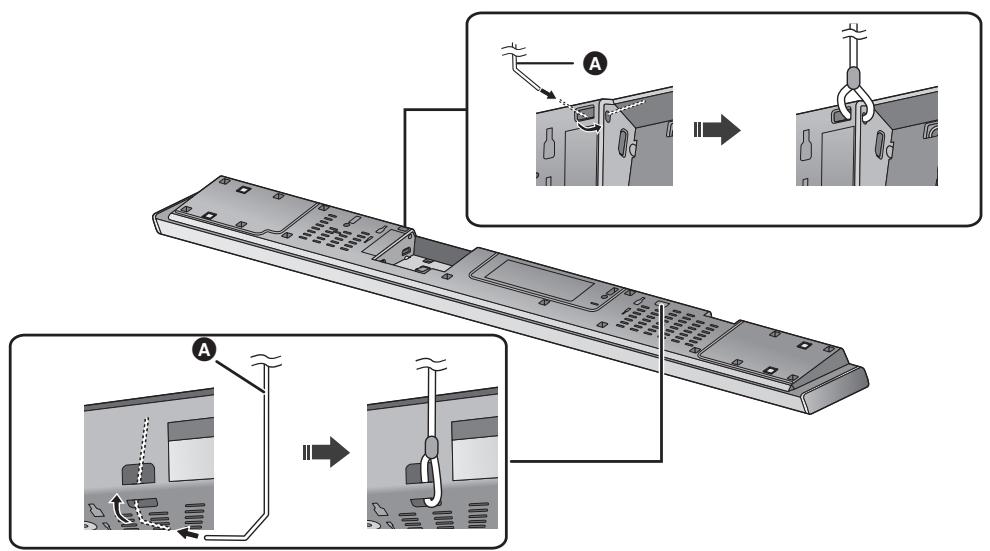

• Per evitare incidenti, fissare saldamente l'apparato al muro attenendosi alle istruzioni di installazione.

Cavo di alimentazione CA

• Per ridurre il rischio di incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
• Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. Non utilizzare una spina o una presa di rete danneggiate.
• La presa di rete è il dispositivo per scollegare. Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente.

Batteria a pastiglia (Batteria al litio)

• Pericolo d'incendio, esplosione e bruciature. Non ricaricare, smontare, riscaldare oltre i 60°C o bruciare.
• Tenere la batteria a bottone fuori dalla portata dei bambini. Non mettere mai in bocca la batteria a bottone. Se viene ingerita, rivolgersi a un medico.

Piccolo oggetto

• Tenere le viti fuori dalla portata dei bambini, per evitare che le possano ingerire.
• Tenere la batteria a pastiglia fuori dalla portata dei bambini per impedire che la inghiottano. Non mettere mai in bocca la batteria a bottone. Se ingerita, chiamare il proprio medico.

AVVERTENZA

Unità

Non mettere sull'unità sorgenti di fiamme nude, come candele accese. - Durante l'uso, questa unità potrebbe essere soggetta a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare. - Questa unità è progettata per l'uso nei paesi con clima mite. - Il contrassegno di identificazione del prodotto è situato sul lato inferiore dell'unità.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato o altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende o altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.

Batteria a pastiglia (batteria al litio)

• Se la batteria viene sostituita in modo non corretto, esiste il rischio che esploda. Sostituirla esclusivamente con un tipo consigliato dal produttore.
• All'inserimento, accertarsi che i poli siano correttamente allineati.
• L'uso scorretto delle batterie può causare perdite di elettrolito e incendi.

Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce. Non riscaldare o esporre a fiamme le batterie. Non lasciare la batteria o le batterie per lungo tempo all'interno dell'auto, esposta alla luce solare diretta e con le porte e i finestrini chiusi.

• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Indice

Precauzioni per la sicurezza 3

Prima dell'uso

Parti in dotazione 5

Questo schema (SC-HTB690) 5 Accessori 5

Guida ai comandi.. 6

Questo schema (Parte anteriore) 6 Questo schema (Parte posteriore) 7 Telecomando 8

Preparativi

Punto 1 Connessioni. 9

Collegamento con la TV 9 Collegamento a un dispositivo compatibile con HDMI 10 Utilizzo dell'IR Blaster 11 Collegamento cavo di alimentazione CA 12

Punto 2 Collocazione 13

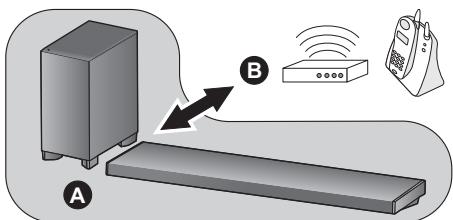

Precauzioni di sicurezza 13 Subwoofer Attivo 13 Interferenza wireless 13 L'unità principale 14 Posizionamento dell'unità principale in uno scaffale o su un tavolo 15 Per montare l'unità principale a parete 16

Punto 3 Connessioni wireless 19

Connessione wireless subwoofer attivo 19 Connessione Bluetooth 19

Codice del telecomando 20

Operazioni

Utilizzo di questo sistema 21

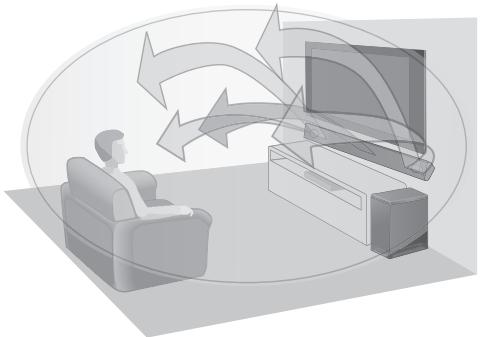

Suono tridimensionale 22

Menu audio 22

Formato audio 23

Menu setup 24

Operazioni sincronizzate con la TV (VIERA Link "HDAVI Control™") 25

Consultazione

Risoluzione dei problemi 26

Informazioni su Bluetooth 31

Cura dell'unità 31

Licenze 31

Caratteristiche tecniche 32

Parti in dotazione

Questo prodotto (SC-HTB690)

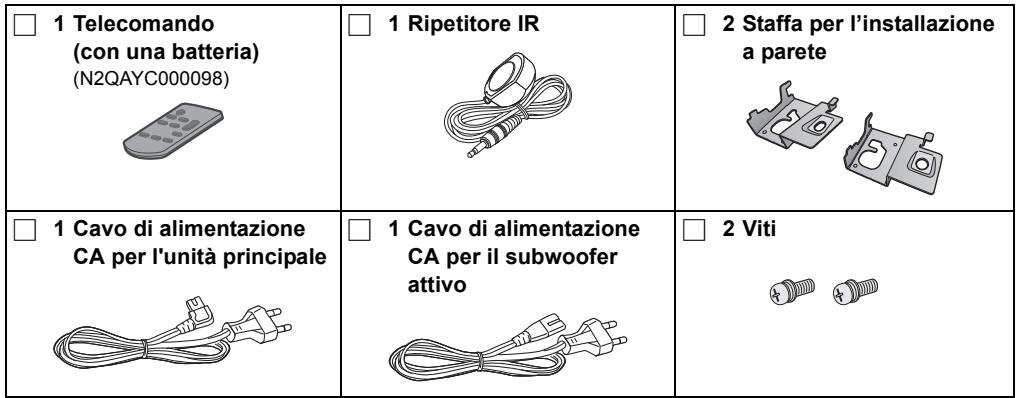

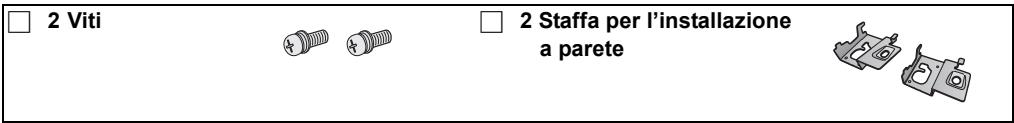

Accessori

Prima di utilizzare questo sistema, controllare che siano presenti gli accessori in dotazione.

• Codici prodotto aggiornati a gennaio 2015. Possono essere soggetti a modifiche.
• Il cavo di alimentazione CA in dotazione deve essere utilizzato solo con questo sistema. Non utilizzarlo con altre apparecchiature. Inoltre, non utilizzare cavi di altre apparecchiature con questo sistema.

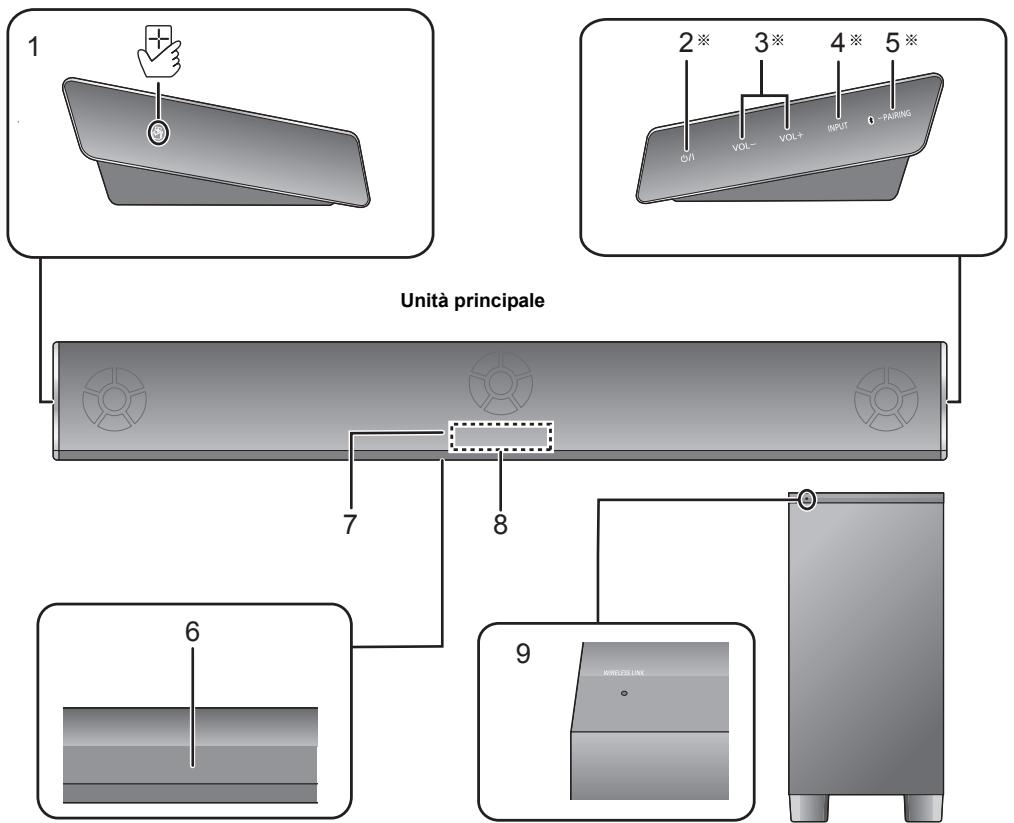

Guida ai comandi

Questo problema (Parte anteriore)

Subwoofer attivo

1 [Area di sfioramento NFC (⇒ 20)] 2 [O/I] Interruttore di standby/accensione (O/I)

Sfiorare per commutare l'unità dalla modalità di accensione a quella di standby o viceversa. In modalità standby l'unità consuma comunque una piccola quantità di corrente.

3 [VOL -] [VOL +] Regola il volume di questo sistema (⇒ 21) 4 [INPUT] Seleziona la sorgente (⇒ 21) 5 [ -PAIRING]

• Seleziona il dispositivo Bluetooth® come sorgente (⇒ 21)
• Accoppiamento Bluetooth® (⇒ 19)
• Disconnessione di un dispositivo Bluetooth® (⇒ 19)

6 Sensore del segnale del telecomando quando si colloca l'unità su un tavolo (⇒ 8) 7 Sensore del segnale del telecomando quando si installa l'unità a muro (⇒ 8) 8 Display 9 Indicatore WIRELESS LINK (⇒ 19) * Per impostare questi selettori è sufficiente sfiorare i simboli. Ogni volta che si sfiora il selettore, verrà emesso un segnale sonoro.

L'impostazione del bip può essere modificata. (⇒ 24)

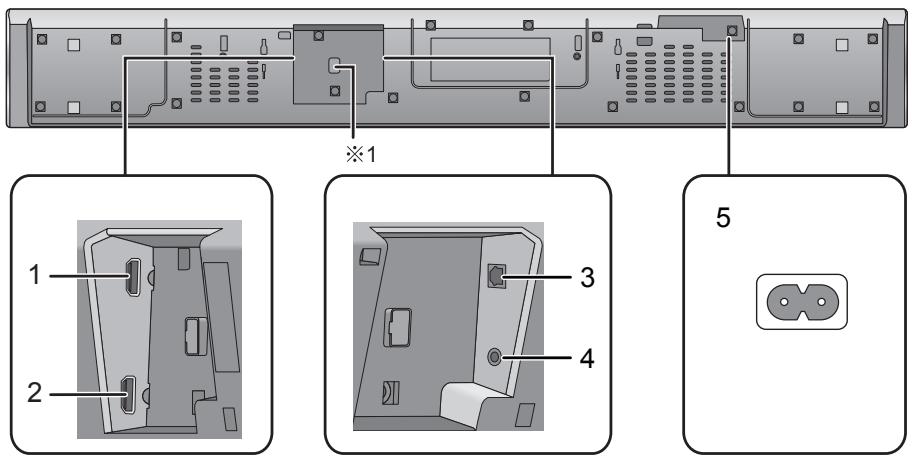

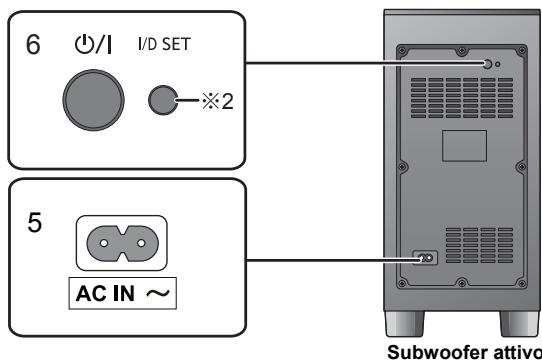

Questo problema (Parte posteriore)

Unità principale

1 HDMI AV OUT (TV (ARC)) terminale (compatibile con ARC) (⇒ 9,10) 2 Terminale HDMI AV IN (BD/DVD) (⇒ 10) 3 OPTICAL DIGITAL AUDIO IN (TV) Terminale (⇒ 10) 4 Terminale Ir SYSTEM (⇒ 11) 5 Terminale AC IN (⇒ 12) 6 [O/I] Pulsante di accensione/spegnimento del subwoofer attivo (⇒ 19)

※1 Porta USB (solo per uso di servizio) *2 Il pulsante I/D SET viene utilizzato solo quando l'unità principale non è accoppiata al subwoofer attivo. (⇒ 30)

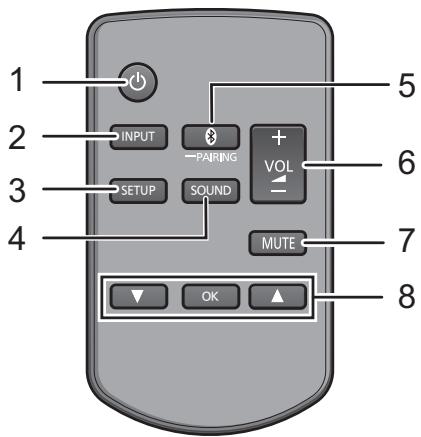

Telecomando

1 [O] Accende o spegne l'unità principale (⇒ 21) 2 [INPUT] Seleziona l'ingresso (⇒ 21) 3 [SETUP] Seleziona il menu setup (⇒ 24) 4 [SOUND] Seleziona il menu audio (⇒ 22) 5 [PAIRING]

• Seleziona il dispositivo Bluetooth® come sorgente (⇒ 21)
• Accoppiamento Bluetooth® (⇒ 19)
• Disconnessione di un dispositivo Bluetooth® (⇒ 19)

6 [-VOL +] Regola il volume (⇒ 21) 7 [MUTE] Silenzia il volume (⇒ 21) 8 [▼][OK][▲] Seleziona e conferma la scelta

Prima del primo utilizzo

Rimuovere la pellicola isolante A.

• Smaltire il foglio di isolamento in modo responsabile dopo averlo rimosso.

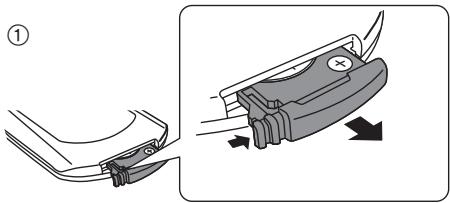

Sostituzione di una batteria a pastiglia

Tipo di batteria: CR2025 (batteria al litio)

• Inserire la batteria a pastiglia con il segno (+) rivolto verso l'alto.

■ Sensore del segnale del telecomando

Il sensore del segnale del telecomando si trova sull'unità principale.

Utilizzare il telecomando alla distanza corretta. Distanza massima: entro circa 7 m direttamente davanti all'unità. Angolazione: circa 30° a sinistra e a destra

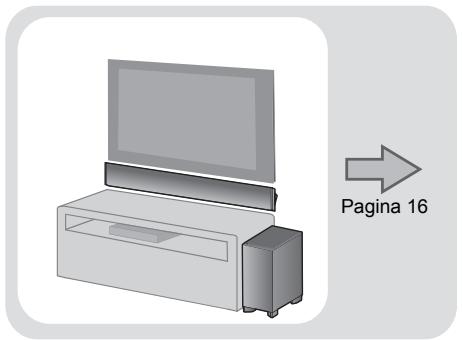

Configurazione per la collocazione su un tavolo

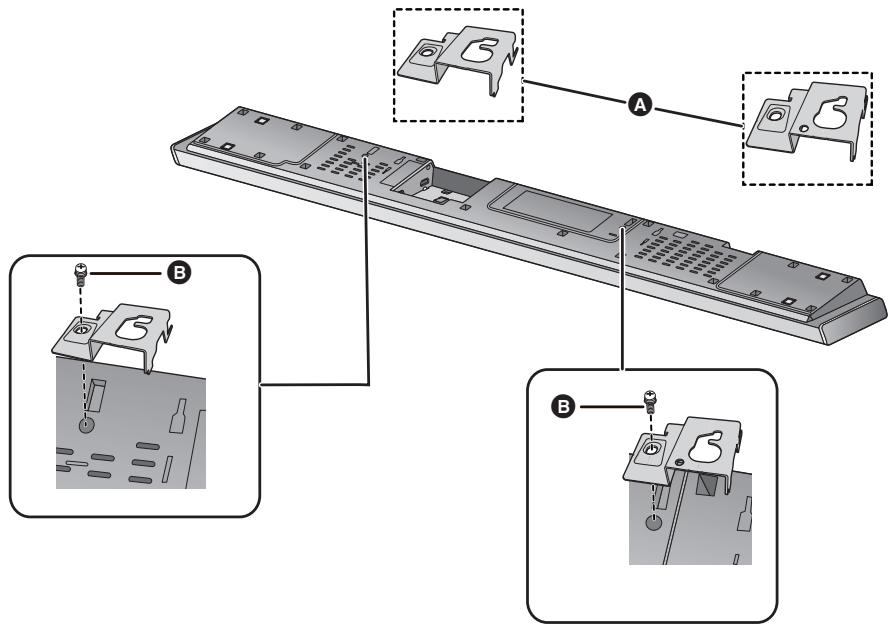

Configurazione per il montaggio a muro

3 Sensore del segnale del telecomando quando si colloca l'unità su un tavolo Sensore del segnale del telecomando quando si installa l'unità a muro

Punto 1 Connessioni

• Prima di fare i collegamenti, spegnere tutte le unità e leggere i manuali dei vari apparecchi.

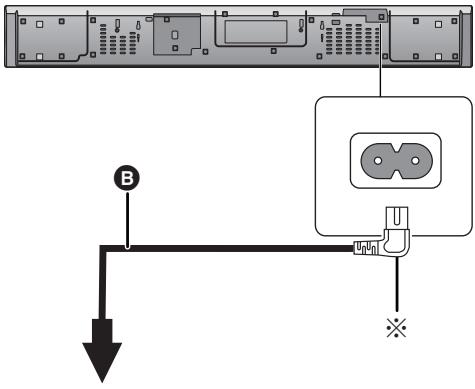

Non collegare il cavo di alimentazione CA prima di aver completato tutti gli altri collegamenti.

HDMI (Interfaccia multimediale ad alta definizione)

• Il collegamento HDMI supporta VIERA Link "HDAVI Control" (⇒ 25) quando è utilizzato con una TV Panasonic compatibile.
• Utilizzare cavi HDMI High Speed compatibili ARC. Non è possibile utilizzare cavi non compatibili con lo standard HDMI.
• Si raccomanda di usare cavi HDMI Panasonic.

Funzione Stand-by pass-through HDMI

Anche se l'unità principale è in modalità standby, il segnale audio e/o video dal dispositivo collegato al terminale HDMI AV IN sarà inviato alla TV collegata al terminale HDMI AV OUT (l'audio non verrà emesso da questo sistema).

Compatibile con i televisori 3D FULL HD e i lettori Blu-ray Disc compatibili con il 3D.

• L'unità principale è in grado di eseguire il pass-through del segnale di un video 3D da un lettore Blu-ray compatibile con il 3D a un televisore 3D FULL HD.

Compatibile 4K/60p

Compatibile con televisori Blu-ray 4K Ultra HD.

• Il sistema può trasferire i contenuti 4K da un'apparecchiatura compatibile 4K a una televisione 4K Ultra HD.
• Per la connessione a dispositivi compatibili 4K e a TV 4K Ultra HD, usare cavi High Speed HDMI che supportano una larghezza di banda di 18 Gbps.

Ripetitore IR (a infrarossi)

Non usare il Ripetitore IR se il sensore del telecomando della TV non è bloccato dall'unità principale. (→ 14) L'IR Blaster in dotazione è compatibile solo con i televisori Panasonic.

Collegamento con la TV

1 Verificare se il terminale HDMI del televisore riporta la dicitura "HDMI (ARC)".

Il collegamento varia a seconda dell'etichetta presente accanto al terminale HDMI.

Con dicitura "HDMI (ARC)":

Connessione A

Senza dicitura "HDMI (ARC)":

Connessione B

Che cos'è ARC?

ARC è l'acronimo di Audio Return Channel (Canale audio di ritorno), noto anche come HDMI ARC. Si riferisce a una delle funzioni HDMI. Quando si collega l'unità principale al terminale indicato come "HDMI (ARC)" sul televisore, il cavo audio digitale a fibre ottiche solitamente necessario per ascoltare il suono emesso da un televisore non serve più e per usufruire delle immagini e del suono del televisore è sufficiente un solo cavo HDMI.

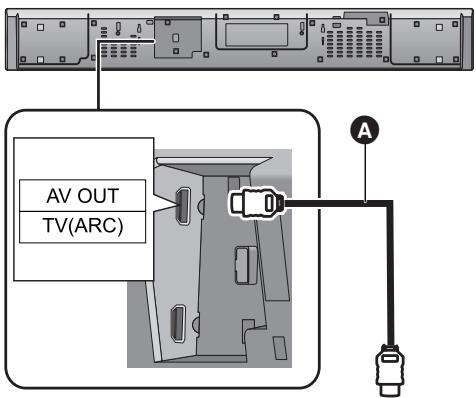

2 Effettuare la connessione.

HDMI IN (ARC)

Accertarsi di collegare l'unità a un terminale compatibile con ARC del televisore. (Vedere le istruzioni per l'uso del televisore.)

A Cavo HDMI

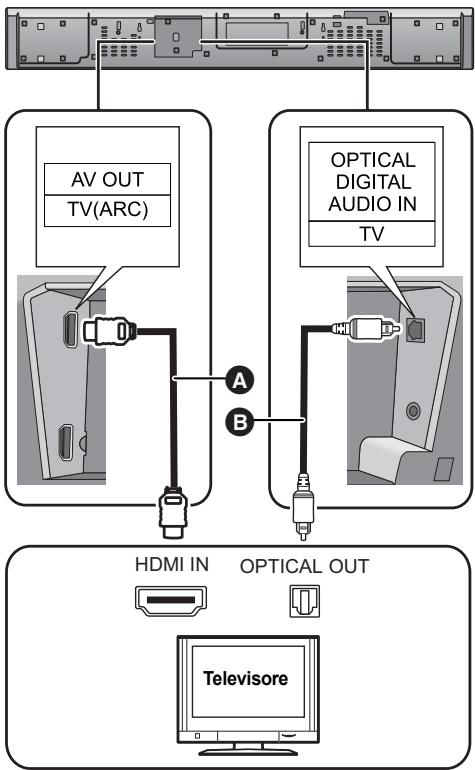

B Senza dicitura "HDMI (ARC)"

A Cavo HDMI Cavo audio digitale a fibre ottiche - Quando si utilizza il cavo audio digitale ottico, inserire correttamente il connettore nel terminale.

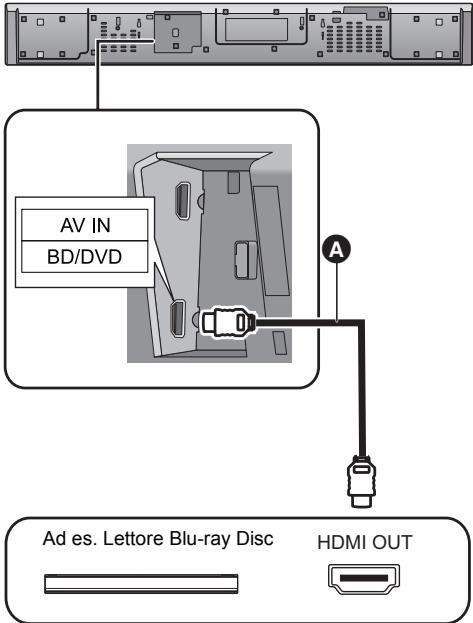

Collegamento a un dispositivo compatibile con HDMI

È possibile dirigere il segnale audio da lettore Blu-ray Disc, lettore DVD, Set Top Box, ecc. collegati a questo sistema.

Preparativi

• Collegare l'unità principale alla TV. (⇒ 9)

A Cavo HDMI

- Per informazioni sulle impostazioni da effettuare per la trasmissione dei segnali audio e video consultare le istruzioni per l'uso del dispositivo compatibile con HDMI. - Per la connessione a dispositivi compatibili 4K ed a TV 4K Ultra HD, usare cavi High Speed HDMI che supportano una larghezza di banda di 18 Gbps.

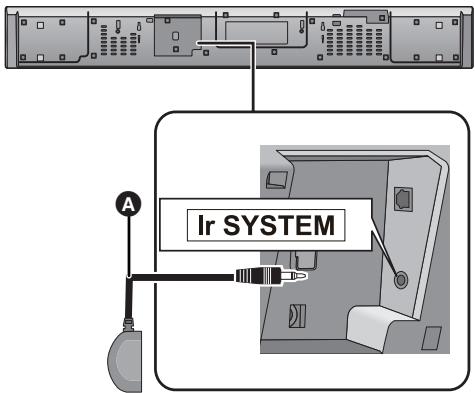

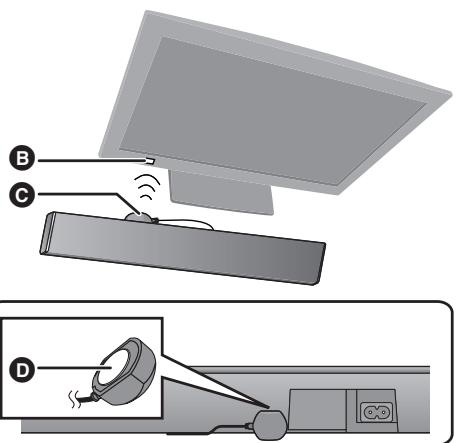

Utilizzo dell'IR Blaster

Con la connessione Ripetitore IR, è possibile inviare al sensore della TV il segnale IR ricevuto dal sensore del segnale del telecomando di questa unità.

Usare il telecomando della TV all'interno della portata del sensore del segnale del telecomando di questo sistema.

• Per informazioni sulla portata del sensore, vedere a pagina 8. Non utilizzare ripetitori IR diversi da quello in dotazione.

1 Collegare lo spinotto al terminale IR SYSTEM dell'unità principale.

A Ripetitore IR (in dotazione) 2 Collocare l'emettitore a infrarossi di fronte al sensore del telecomando del televisore.

Esempio di collocazione

Sul retro dell'unità principale:

Sensore del segnale del telecomando sul televisore C Emettitore a infrarossi Nastro adesivo

3 Puntare il telecomando della TV al sensore del telecomando di questo sistema e controllare la TV.

• Quando la TV riceve segnali sia dal telecomando sia dal Ripetitore IR, i segnali possono interferire tra loro, rendendo impossibile il controllo della TV.

• Per informazioni sull'ubicazione del sensore del telecomando sul televisore, consultare le istruzioni per l'uso del televisore.
• Selezionare una posizione adatta all'ambiente.
• Ricordarsi di pulire la superficie su cui verrà attaccato il nastro adesivo.
• Se si rimuove il nastro adesivo, è possibile che la superficie venga danneggiata e che rimanga dell'adesivo. Una volta verificato che il televisore funziona correttamente, fissare l'IR Blaster attaccando il nastro adesivo.

Collegamento cavo di alimentazione CA

• Collegare solo dopo che tutti gli altri collegamenti sono completati.

A

A Ad una presa di corrente Cavo di alimentazione CA per l'unità principale (in dotazione) Cavo di alimentazione CA per il subwoofer attivo (in dotazione) ※ Inserire a fondo il cavo di alimentazione CA all'interno dell'unità principale.

• Questo sistema consuma una piccola quantità di corrente CA (⇒ 32) anche quando è spento. Ai fini del risparmio energetico, se il sistema non viene utilizzato per lungo tempo, staccare la spina alla presa di rete domestica.

Risparmio di energia

L'unità principale è stata progettata per ridurre i consumi energetici.

• L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata alcuna operazione per circa 20 minuti. Consultare pagina 24, "AUTO POWER DOWN" per disattivare questa funzione.

Punto 2 Collocazione

Precauzioni di sicurezza

L'installazione deve essere effettuata da un professionista.

Per l'installazione occorre rivolgersi esclusivamente a uno specialista qualificato. PANASONIC NON ACCETTA ALCUNA RESPONSABILITÀ PER EVENTUALI DANNI A COSE O LESIONI, ANCHE MORTALI, DERIVANTI DA UN'INSTALLAZIONE O DA UN UTILIZZO NON CORRETTI.

• Accertarsi di installare l'unità principale come indicato nelle presenti istruzioni per l'uso.
• Utilizzare le tecniche più appropriate per la struttura e i materiali presenti nel luogo di installazione.

Attenzione

• Questo sistema deve essere utilizzato solo come indicato in queste istruzioni. Il mancato rispetto delle istruzioni può portare a danni all'amplificatore e/o all'altoparlante e può generare rischi di incendio. In caso di danno o di un'improvvisa modifica delle prestazioni, consultare un tecnico qualificato.
• Non cercare di attaccare l'unità principale a un muro utilizzando metodi diversi da quelli descritti in questo manuale.

• Non tenere l'unità principale con una mano ed evitare di farla cadere durante il trasporto.
• Per evitare di danneggiare o graffiare l'unità, stendere un panno morbido ed effettuare il montaggio su di esso.

Subwoofer Attivo

Posizionare il subwoofer a una distanza di circa 30 cm dal televisore.

Se il televisore dispone di componenti wireless LAN, posizionare il subwoofer a una distanza di circa 2 m da essi.

Quando si trasporta il subwoofer attivo

Fare attenzione a non danneggiare l'altoparlante all'interno.

• La copertura di protezione del diffusore è fissata all'altoparlante all'interno del subwoofer. Rimuoverla prima dell'uso.

Per evitare interferenze, mantenere le seguenti distanze tra l'unità principale/subwoofer attivo e gli altri dispositivi elettronici che usano la stessa radiofrequenza (banda 2,4 GHz).

A Unità principale/Subwoofer attivo Router wireless, Telefoni cordless e altri dispositivi elettronici: circa 2 m

L'unità principale

Scegliere il posizionamento più adatto.

Posizionamento dell'unità principale in uno scaffale o su un tavolo

• Collocare l'unità principale su una superficie piana e orizzontale.

Per montare l'unità principale a parete

• Collocare l'unità principale su una superficie piana e verticale.

- Quando si posiziona l'unità principale davanti alla TV

L'unità principale potrebbe ostacolare o interferire con i diversi sensori del televisore (sensore C.A.T.S. (Contrast Automatic Tracking System), sensore del telecomando, ecc.) e con i trasmettitori per gli occhiali 3D su un televisore compatibile con il 3D.

• Se si verifica un'interferenza, allontanare ulteriormente l'unità principale dal televisore. Se il televisore continua a non funzionare correttamente, provare a posizionare l'unità in uno scaffale o fissata a una parete.

Se il sensore del telecomando della TV è bloccato dall'unità principale.

Provare a utilizzare il telecomando del televisore da un'angolazione diversa. Se il problema persiste, è possibile utilizzare l'IR Blaster in dotazione per far giungere il segnale al televisore. (⇒ 11)

• Posizionare il subwoofer attivo entro pochi metri dall'unità principale e in posizione orizzontale con il pannello superiore rivolto verso l'alto.
• Non utilizzare l'unità principale o il subwoofer attivo in un armadietto in metallo.
• Se si colloca il subwoofer attivo troppo vicino ai muri e agli angoli è possibile che il livello dei bassi risulti eccessivo. Coprire le pareti e le finestre con tende spesse.
• Se appaiono colori irregolari sul proprio televisore, spegnerlo per circa 30 minuti. Se il problema persiste, allontanare ulteriormente l'unità principale e il subwoofer attivo dal televisore.
• Tenere lontani oggetti magnetizzati. Carte, orologi magnetizzati, ecc. possono danneggiarsi se posizionati troppo vicini all'unità principale e al subwoofer attivo.

Posizionamento dell'unità principale in uno scaffale o su un tavolo

Accessori aggiuntivi richiesti (disponibili in commercio)

Cordoncino anticaduta - Occhielli (per l'installazione del cordoncino anticaduta)

Utilizzare viti disponibili sul mercato in grado di supportare più di 26 kg - Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 26 kg (con un diametro di circa 1,5 mm). - Posizionare l'unità su un lenzuolo o su un panno morbido per il montaggio.

1 Collegare il cordoncino all'unità principale.

A Cavo*

※ Se non è possibile far passare il cavo attraverso i fori, provare a piegare il cavo in 2 punti, a circa 5 mm di distanza dall'estremità, ad un angolo di 45° (come illustrato sopra).

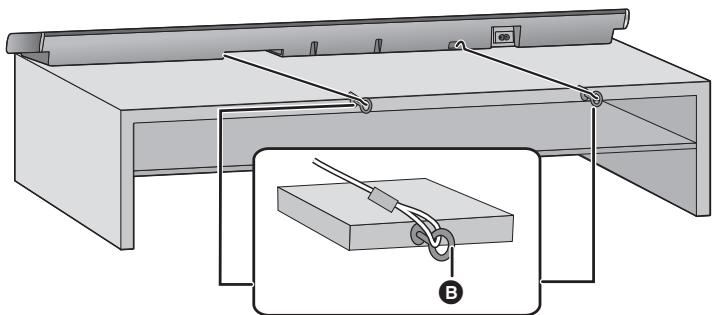

2. Mettere l'unità principale nella posizione desiderata e attaccare ciascun cavo allo scaffale o al pavimento.

• Accertarsi che il gioco del cordoncino sia minimo. Non appoggiare l'unità principale contro il televisore o la parete.

Θ Occhiello

• Installare in un punto in grado di sostenere più di 26 kg.
• A seconda della posizione dell'unità principale, il posizionamento dell'occhiello potrebbe cambiare.

Per montare l'unità principale a parete

L'unità principale può essere fissata a una parete utilizzando le apposite staffe in dotazione, ecc. Accertarsi che la vite utilizzata e la parete siano sufficientemente robuste da sostenere un peso di almeno 26 kg.

Le viti e altre parti non sono incluse nella confezione poiché il tipo e le dimensioni variano a seconda dell'installazione.

• Per ulteriori informazioni sulle viti necessarie vedere il passaggio 3.
• Come misura di sicurezza secondaria, ricordarsi di installare il cordoncino anticaduta.

Accessori forniti

Accessori richiesti (disponibili in commercio)

Viti per installazione a parete, cordoncino anticaduta, occhielli (per l'installazione del cordoncino anticaduta)

• Utilizzare un cordoncino che sia in grado di reggere un peso superiore a 26 kg (con un diametro di circa 1,5 mm).
• Posizionare l'unità su un lenzuolo o su un panno morbido per il montaggio.

1 Collegare il cordoncino all'unità principale.

A Cavo*

※ Se non è possibile far passare il cavo attraverso i fori, provare a piegare il cavo in 2 punti, a circa 5 mm di distanza dall'estremità, ad un angolo di 45° (come illustrato sopra).

2 Montare le staffe per l'installazione a muro sull'unità principale.

A Staffa per l'installazione a parete (in dotazione) B Vite (in dotazione)

3 Inserire una vite all'interno del muro.

• Utilizzare le indicazioni che seguono per identificare le posizioni delle viti sulla parete.
• Lasciare almeno 100 mm di spazio sopra l'unità principale per avere spazio sufficiente per l'inserimento dell'unità principale.
• Posizionare l'unità principale con almeno 50 mm di spazio libero a destra. Diversamente, potrebbe non essere possibile accedere ai pulsanti.
• Utilizzare una livella per garantire che le posizioni dei fori di fissaggio si trovino sullo stesso piano.

Almeno 30 mm D Ø 4,0 mm E 7,0 mm a 9,4 mm Parete o pilastro 5,5 mm a 6,5 mm

Vista frontale (immagine semi-trasparente)

4 Inserire l'unità principale in modo sicuro sulla vite(i).

Sì	NO
· Spostare il diffusore in modo che la vite sia in这对于a posizione.	· In这对于a posizione, è probabile che il diffusore cada se viene spostato a sinistra o a destra.

5 Fissare il cavo al muro.

• Accertarsi che il gioco del cordoncino sia minimo.

A Occhiello Cavo

Punto 3 Concessioni wireless

Connessione wireless subwoofer attivo

Preparativi

• Accendere l'unità principale.

1 Premere [ /]

Il subwoofer attivo consumerà una piccola quantità di corrente anche quando è spento.

2 Verificare che il collegamento wireless sia attivo.

L'indicatore WIRELESS LINK si accende

Si illumina in rosso:

Il collegamento wireless non è attivo.

Si illumina in verde:

Il collegamento wireless è attivo.

Lampeggia in verde:

Il subwoofer attivo sta cercando di attivare un

collegamento wireless con l'unità principale.

Il collegamento wireless verrà attivato quando l'unità principale e il subwoofer attivo sono entrambi accesi.

Connessione Bluetooth®

Usando la connessione Bluetooth®, è possibile ascoltare l'audio dal dispositivo Bluetooth® da questo sistema in modalità wireless.

• Consultare le istruzioni per l'uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Preparativi

• Attivare la funzionalità Bluetooth® del dispositivo e posizionare il dispositivo vicino all'unità principale.

Accoppiamento Bluetooth

1 Premere [X -PAIRING] per selezionare "BLUETOOTH". Se il display indica "PAIRING", andare al passaggio 3. 2 Tenere premuto [8 -PAIRING] finché sul display non viene visualizzata l'indicazione "PAIRING". 3 Selezionare "SC-HTB690" dal menu Bluetooth® del dispositivo Bluetooth®. - Se viene richiesta la passkey sul dispositivo Bluetooth®, immettere "0000". - Una volta che il dispositivo Bluetooth® sarà collegato, il nome del dispositivo in questione verrà visualizzato sul display per qualche secondo.

• È possibile registrare fino a 8 dispositivi con quello sulla base.
• Il dispositivo non utilizzato da più tempo viene sostituito.

Connessione di un dispositivo Bluetooth® accoppiato

1 Premere [3 -PAIRING] per selezionare la modalità Bluetooth®. 2 Dopo aver verificato che sul display sia indicato "BLUETOOTH READY", selezionare "SC-HTB690" dal menu Bluetooth® del dispositivo Bluetooth®.

Disconnessione di un dispositivo Bluetooth®

Tenere premuto [3 -PAIRING] finché sul display non compare l'indicazione "BLUETOOTH READY".

• Quando "BLUETOOTH" è selezionato come origine, il sistema tenterà automaticamente di connettersi all'ultimo dispositivo Bluetooth connesso.
• Questo sistema può essere collegato con un solo dispositivo alla volta.
• Per modificare la qualità audio, consultare la categoria 24 "LINK MODE".

Connessione One-Touch (Connessione tramite NFC)

Solo per dispositivi compatibili con NFC Bluetooth® (dispositivi Android™)

Semplicemente appoggiando un dispositivo Bluetooth compatibile con NFC (Near Field Communication) sull'unità principale, è possibile completare tutte le attività preparatorie, dalla registrazione di un dispositivo Bluetooth alla creazione di una connessione.

Preparazione

• Attivare la funzione NFC del dispositivo.
• Dispositivi Android versione inferiore a 4.1 richiedono l'installazione dell'app "Panasonic Music Streaming" (gratuita).

1 Digitare "Panasonic Music Streaming" nella casella di ricerca di Google Play™ per eseguire la ricerca, quindi selezionare "Panasonic Music Streaming". 2 Avviare l'applicazione "Panasonic Music Streaming" sul dispositivo.

- Seguire le istruzioni sullo schermo del proprio dispositivo. - Utilizzare sempre l'ultima versione dell'applicazione.

1 Premere [3 -PAIRING] per selezionare "BLUETOOTH".

2 Tenere per qualche istante il proprio dispositivo vicino all'area sensibile NFC dell'unità principale [3]. (→ 6)

Non spostare il dispositivo Bluetooth® sino a che non emette un segnale sonoro, visualizza un messaggio o reagisce in qualche modo. Una volta che il dispositivo Bluetooth® ha reagito, allontanarlo dall'unità principale.

• Una volta completata la registrazione e la connessione del dispositivo Bluetooth®, il nome del dispositivo collegato viene visualizzato sul display per alcuni secondi.
• La posizione dell'area di s Fioramento NFC varia a seconda del dispositivo. Quando non è possibile stabilire una connessione anche se il proprio dispositivo Bluetooth® ha s Fiorato l'area di s Fioramento NFC dell'unità principale, spostare il dispositivo o l'unità principale. La condizione può migliorare anche scaricando e lanciando l'app dedicata "Panasonic Music Streaming".

3 Avviare la riproduzione sul dispositivo Bluetooth®.

• Se si avvicina un altro dispositivo all'unità principale, è possibile aggiornare la connessione Bluetooth®. Il dispositivo precedentemente connesso viene automaticamente disconnesso.
• Una volta stabilita la connessione, con alcuni tipi di dispositivi è possibile che la riproduzione si avvii automaticamente.
• È possibile che la connessione One-Touch non funzioni correttamente a seconda del tipo di dispositivo che si sta utilizzando.

Codice del telecomando

Quando altri dispositivi Panasonic rispondono al telecomando di quello in uso, modificare il codice del telecomando su quello in uso e sul telecomando.

Preparativi

• Spegnere tutti gli altri prodotti Panasonic.
• Accendere l'unità principale.
• Puntare il telecomando verso il sensore del telecomando di questa unità.

Per impostare il codice su "REMOTE 2" Tenendo premuto [MUTE], premere [OK] per almeno 4 secondi.

"REMOTE 2" è indicato sul display.

Per impostare il codice su "REMOTE 1" Tenendo premuto [MUTE], premere [∇] per almeno 4 secondi.

"REMOTE 1" è indicato sul display.

Utilizzo di questo sistema

Preparativi

• Accendere il subwoofer attivo.
• Accendere la TV e/o il dispositivo collegato.

1 Premere [O] per accendere l'unità principale.

2 Selezionare la sorgente.

Premere	Per selezionare
[INPUT]	"TV"→“BD/DVD”↑—“BLUETOOTH”←· Whenever si selezione come sorgente “BLUETOOTH” e poi “TV” in sequenza, dopo aver selezionato “BLUETOOTH”, attendere per breve tempo, e premere [INPUT].
[● -PAIRING]	"BLUETOOTH"

• Questo telecomando non può essere utilizzato per controllare le operazioni dei dispositivi collegati.

■ Quando "BD/DVD" è selezionato come sorgente

Sulla TV e il dispositivo collegato:

Selezionare l'input della TV per questo sistema ed avviare la riproduzione sul dispositivo collegato.

Quando "BLUETOOTH" è selezionato come sorgente

Sul dispositivo Bluetooth®:

Selezionare questa unità come sorgente di output del dispositivo Bluetooth® connesso ed avviare la riproduzione.

Per regolare il volume di questo sistema

Premere [-VOL +].

• Livello del volume: da 0 a 100.

■ Mettere la sordina

Premere [MUTE].

• Mentre è attenuata la funzione di muting, sul display viene visualizzata l'indicazione "MUTE".
• Per annullare, premere nuovamente il pulsante o regolare il volume.
• La sordina viene annullata se si spegne questa unità.

Se questo sistema non funziona come previsto o l'audio è anomalo, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema. (⇒ 26)

• Se gli altoparlanti della TV emettono suono, ridurre il volume della TV al minimo.
• Il volume massimo del televisore e dell'unità potrebbero differire.
• Quando in riproduzione si utilizzano apparecchiature collegate al terminale HDMI AV IN, per commutare l'audio/video sul televisore selezionare come sorgente di ingresso il sintonizzatore del televisore. Se VIERA Link (HDMI) (⇒ 25) non è abilitato, inoltre selezionare il televisore come sorgente di ingresso di questa unità.

Suono tridimensionale

Questo sistema offre una sensazione in cui suono e immagine sono una cosa sola.

• Per modificare l'effetto applicativo, consultare le "Menu audio". (→ destra)

ad es. Raffigurazione del Campo sonoro tridimensionale

Suono tridimensionale
Dolby®Virtual Speaker	Con quello effetto è possibile ottenere un effetto surround simile a 5.1 canali.
Effetto surround 3D	Oltre all'effetto Dolby Virtual Speaker, Panasonic ha applicato la sua Tecnologia per il controllo del Campo sonoro in avanti, indietro, verso l'alto e verso il basso, per fornire un suono con una profondità e potenza adeguate alle immagini in 3D.
Dialogo in modalità chiara	I commenti sportivi e i dialoghi dei programmi televisi si sentono come se il suono venisse alla TV, dando la sensazione che il suono e l'imagine non siano separati. Inoltre, il dialogo risulterà in primo piano rispettoagli altri suoni durante la riproduzione a volume normale e quando il volume viene ridotto quando si guarda la televisione dinotatione.

L'effetto Dolby Virtual Speaker è attivo eccetto in modalità STEREO. - Per disattivare gli effetti Dolby Virtual Speaker e surround 3D, selezionare "STEREO" come modalità Audio. (⇒ destra) Per disattivare gli effetti surround 3D e dialogo in modalità chiara, consultare "3D CLR Dialog". (⇒ 23) - È possibile anche regolare il livello dell'effetto dialogo in modalità chiara. (⇒ destra)

Menu audio

1 Premere ripetutamente [SOUND] per selezionare l'effetto sonoro. 2 Premere ripetutamente [∇] [▲] per selezionare l'impostazione desiderata, quindi premere [OK].

SOUND MODE	Selezionale are la modalità audio a seconda del programma TV o dell'apparecchiatura collegata.STANDARD: Ottimale perfictione programmi comici.STADIUM: Produce un suono realistico per eventi sportivi dal vivo.MUSIC: Consente di renderere più vivido il suono di strumenti musicali e canzoni.CINEMA: Produce un suono tridimensionale adatto ai film.NEWS: Rende più chiaria la爱你 nei programmi giornalisti e di commento sportivo.STEREO: Tutte le sorgenti audio verranno riproduzione in formatostereo.
SUBWOOFER	È possibile regolare l'intensità dei bassi. Questo sistema selezione automaticamente l'impostazione più appropriata a seconda del tipo di sorgente di riproduzione.LEVEL 1LEVEL 2: Predefinito persorgente audio a 2 canaliLEVEL 3: Predefinito persorgente audio multicanaleLEVEL 4L'impostazione effettuata vienememorizzata e richiamata agli volte che per la riproduzione siutilizza lo stesso tipo didispositivo di origine.
DIALOG	Regola il livello dei dialoghi.LEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG"non è visualizzato suldisplay quando "3D CLR DIALOG"è impostato su "OFF".
H.BASS	Potenza l'effetto dei bassiarmonici.ONOFF
3D CLR DIALOG	La funzione Dialogo in modalità chiara 3D crea un Campo sonoro simile a quello proveniente da uno schermo teilevisivo e rende più chiari i dialoghi. ON: 3D Surround, Dialogo in modalità chiara e effetto Dolby Virtual Speaker OFF: effetto Dolby Virtual Speaker L'impostazioneiene riportata a "ON" agli volta che si accende l'unità principale.
DUAL AUDIO	Imposta la modalità preferita per i canali audio quando il segnale ricevuto da quello sistema ha due modalità audio. M1: Principale M2: Secondario M1 + M2: Principale + Secondario Questo effetto è disponibile solo se è impostato "Bitstream" per l'audio in uscita dal teilevisore o dallettore e se nella sorgente audio è disponibile "Dolby Dual Mono".
AGC	Il controllo automatico del guidagno evita l'emissione improvvisa di audio ad alto volume riducendo automaticamente il livello dell'audio quando l'intensità del segnale in ingresso è troppo elevata. Questa funzione è adatta per trasmissioni teilevisive con volume diverso. ON OFF Se il suono diventa innaturale, selezionare "OFF".
LOW VOL MODE	Rende più chiaro il dialogo quando il volume è basso. ON OFF Selezionare "OFF" per annullare quello effetto se il dialogo suona innaturale quando il volume è basso.

• L'impostazione predefinita è sottolineata. Salvo diversa indicazione, le impostazioni modificate verranno mantenute fino a quando non vengono cambiate nuovamente.

Formato audio

Consente di visualizzare il formato audio corrente.

Tenere premuto [SOUND] per più di 4 secondi.

DOLBY DIGITAL	La sorgente audio è Dolby Digital.
DTS	La sorgente audio è DTS®.
PCM MULTI	La sorgente audio è LPCM (Linear pulse-code modulation).
PCM	La sorgente audio è PCM (Pulse-code modulation) 2 canali.

• Il formato audio viene visualizzato per circa 2 secondi.
• Se come ingresso di questa unità è selezionato Bluetooth®, non viene visualizzato nessun formato audio.

Menu setup

1 Premere [SETUP] ripetutamente per selezionare la voce da impostare. 2 Premere ripetutamente [∇] [▲] per selezionare l'impostazione desiderata, quindi premere [OK].

DIMMER	Riduce la luminosità del display dopo 5 secondi di inattività. ON OFF
BEEP	Si sente un bip quando si sforza il tasto touch sull'unità principale e quando l'unità viene agli occupa o spenta. • Questo avviene anche se è Attivo il muting. ON OFF
AUTO POWER DOWN	L'unità principale si spegne automaticamente in mancanza di audio in ingresso e se non risulta utilizzata da circa 20 minuti. ON OFF • Quando è attiva esta impostazione, il display della "P.OFF 1" per indicare che l'unità principale si spegnerà entro circa 1 minuto.
VOL LIMITATION	Imposta il limite del volume a 50 quando si accende l'unità,anche se al suo spegnimento il volume era impostato su un valore superiore a 50. ON OEE
BLUETOOTH STANDBY	Questa funzione consente di collegare un dispositivo Bluetooth® accopiato quando l'unità principale si trova in modalità standby. ON OFF L'unità principale si accenderà automaticamente quando si collega un dispositivo Bluetooth® accopiato. • Se esta funzione è impostata su "ON" il consumo di corrente in standby aumento.

LINK MODE	Selezionare la modalità di collegamento Bluetooth® più appropriata per il tipo di connessione. Accertarsi che il dispositivo Bluetooth® non sia collegato (sul display viene visualizzata l'indicazione "BLUETOOTH READY"). MODE 1: Priorità alla qualità della connessione. MODE 2: Priorità alla qualità audio.
VIERA LINK	Attivare la funzione VIERA Link. ON OFF Selezionare "OFF" quando il dispositivo HDAVI Control non funziona correttamente conquesto sistema. · ARC verrà disabilitato. Collegare un cavo audio digitale ottico. · Spagnere tutti i dispositivi collegati, quando riaccenderli dopo aver cambiato l'impostazione.

• L'impostazione predefinita è sottolineata. Salvo diversa indicazione, le impostazioni modificate verranno mantenute fino a quando non vengono cambiate nuovamente.

Operazioni sincronizzate con la TV (VIERA Link "HDAVI Control™")

Che cos'è VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" è una funzione molto comoda che permette di effettuare operazioni collegate a questa unità e a una TV Panasonic (VIERA) con "HDAVI Control". È possibile utilizzare questa funzione collegando l'apparecchio con un cavo HDMI. Per maggiori dettagli sul funzionamento, consultare le istruzioni di funzionamento dell'apparecchio collegato.

Preparativi

① Controllare che il collegamento HDMI sia stato effettuato. (⇒ 9, 10)

② Attivare le operazioni "HDAVI Control" sull'apparecchio collegato (ad es. il televisore).

③ Per ottimizzare le operazioni "HDAVI Control", effettuare le seguenti impostazioni sul TV*1 collegato.

• Impostare l'altoparlante di questa unità come predefinito*2.
• Impostare questa unità per la selezione dell'altoparlante.

④ Accendere tutti gli apparecchi compatibili con "HDAVI Control" e selezionare il canale di ingresso del televisore per quello impianto, per garantire il corretto funzionamento di "HDAVI Control". (5) Se un dispositivo è collegato al terminale HDMI AV IN, iniziare la riproduzione per verificare che l'immagine sia visualizzata correttamente sul televisore.

Ripetere tale procedura quando si cambiano i collegamenti o le impostazioni.

1 La disponibilità e la funzione delle impostazioni variano a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore. 2 Se il televisore consente di impostare un altoparlante predefinito con VIERA Link, se si sceglie questa unità come altoparlante predefinito verrà automaticamente impostata questa unità per la selezione dell'altoparlante.

• VIERA Link "HDAVI Control", pur essendo basata sulle funzioni di dato fornite da HDMI, uno standard di settore noto come HDMI CEC (Consumer Electronics Control), è in realtà una funzione esclusiva, sviluppata e implementata da noi. Per questa ragione non è possibile garantire che funzionerà correttamente con apparecchi di altri produttori che supportano lo standard HDMI CEC.
• Questa unità supporta la funzione "HDAVI Control 5". "HDAVI Control 5" è lo standard per gli apparecchi compatibili con HDAVI Control di Panasonic. Questo standard è compatibile con gli apparecchi HDAVI convenzionali di Panasonic.
• Consultare i manuali relativi per sapere quali apparecchi di altri produttori supportano le funzioni VIERA Link.

Cosa si può fare con VIERA Link "HDAVI Control"

Per accertarsi che l'audio venga emesso da questa unità, accendere l'unità principale utilizzando il telecomando del televisore e selezionando home cinema dal menu diffusori del menu VIERA Link. La disponibilità e la funzione delle impostazioni variano a seconda del televisore. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.

Controllo diffusore

È possibile selezionare se l'audio verrà trasmesso da questa unità o dai diffusori del televisore utilizzando le impostazioni del menu sul televisore.

Home Cinema

Questo impianto è attivo.

• Quando l'unità principale è in modalità standby, se nel menu VIERA Link si passa dai diffusori del televisore a questo sistema, l'unità principale si accenderà automaticamente.
• È possibile controllare l'impostazione del volume di questo sistema con il tasto volume o mute sul telecomando del televisore.
• Se si spegne l'unità principale, i diffusori del televisore si attiveranno automaticamente. L'audio verrà emesso automaticamente da questo impianto se il televisore è compatibile con VIERA Link "HDAVI Control 4" o superiore.

TV

Sono attivati i diffusori del televisore. - Il volume di questa unità è impostato al minimo.

Commutazione automatica dell'ingresso

Quando vengono effettuate le seguenti operazioni, l'unità principale cambierà automaticamente l'ingresso sulla sorgente corrispondente.

• Avvio della riproduzione su un dispositivo HDMI collegato.*3
• Quando si cambia l'ingresso o il canale del televisore.

※3 Se l'impostazione di output dei diffusori sul televisore è impostata su questo sistema, il televisore e l'unità principale si accendono automaticamente (Funzione di accensione sincronizzata).

Spegnimento contemporaneo

Quando si spegne il televisore, si spegnerà automaticamente anche questo impianto. (Questa funzione non è attiva quando la sorgente è Bluetooth®.)

Funzione di sincronizzazione automatica

(Per HDAVI Control 3 o superiore)

Il ritardo tra audio e video viene compensato automaticamente aggiungendo un ritardo all'emissione dell'audio, consentendo di ottenere un audio perfettamente sincronizzato con le immagini.

Le informazioni sul ritardo vengono impostate automaticamente se il televisore è compatibile con VIERA Link "HDAVI Control 3" o superiore e VIERA Link è impostato su on.

Risoluzione dei problemi

Prima di chiamare l'assistenza, effettuare i controlli seguenti. Se vi sono dei dubbi su alcuni punti o se le soluzioni suggerite nella seguente guida non risolvono il problema, consultare il rivenditore per ulteriori istruzioni.

Se questo sistema non funziona come previsto, riportando le impostazioni ai valori predefiniti in fabbrica si potrebbe risolvere il problema.

Per ripristinare le impostazioni predefinite di fabbrica.

① Mentre l'unità principale è accesa, sfiorare e tenere premuto [O/I] sull'unità principale per circa 4 secondi. ("RESET" viene visualizzato sul display quando viene eseguito il reset di questo sistema.) ② Spegnere e riaccendere l'unità. - Il codice del telecomando ritornerà ad "REMOTE 1" quando questo sistema viene resettato ai valori di fabbrica. Per modificare il codice del telecomando, vedere pagina 20.

Funzionamento generale

Assenza di corrente.

• Scollegare il cavo di alimentazione CA per 10 secondi prima di ricollegarlo.
• Dopo aver acceso l'unità principale, se l'unità principale si spegne immediatamente, staccare il cavo di alimentazione CA e consultare il proprio rivenditore.
• Quando si accende il televisore, se l'unità principale non si accende (controllo HDAVI), accenderla manualmente. Se il problema persiste, consultare "HDMI" in "Risoluzione dei problemi".

Il telecomando non funziona correttamente.

• La batteria è esaurita. Sostituirla con una nuova. (⇒ 8)
• È possibile che non sia stata rimossa la pellicola isolante. Rimuovere la pellicola isolante. (⇒ 8)
• Potrebbe rendersi nuovamente necessaria l'impostazione del codice del telecomando dopo la sostituzione della batteria. (⇒ 20) Utilizzare il telecomando alla distanza corretta. (⇒ 8)

L'unità principale passa automaticamente in modalità standby.

"AUTO POWER DOWN" è attivo.

L'unità principale passa automaticamente in modalità standby in assenza di segnali in ingresso e quando non viene effettuata un'operazione per circa 20 minuti. Consultare pagina 24 per disattivare questa funzione.

L'unità principale si spegne quando nel controllo altoparlanti sono selezionati gli altoparlanti della TV.

È normale quando si utilizza VIERA Link (HDAVI Control 4 o successivo). Per ulteriori informazioni consultare la sezione relativa alla funzione di risparmio energetico nelle istruzioni per l'uso del televisore. (⇒ 25)

I selettori dell'unità principale non funzionano.

[O/I], [VOL -], [VOL +], [INPUT] e [PAIRING] sull'unità principale sono tasti a sfioramento. Sfiorare i selettori con il dito. Se si sfiorano con le unghie o con un dito è possibile che l'operazione non abbia successo.

HDMI

Questa unità non funziona correttamente.

Se il cavo HDMI è collegato al terminale sbagliato (HDMI AV IN o HDMI AV OUT), il sistema non funzionerà correttamente. Spegnere l'unità principale, scollegare il cavo di alimentazione CA e ricollegare il cavo(i) HDMI. (⇒ 9,10)

Le operazioni associate con VIERA Link non sono più eseguite correttamente.

• Controllare l'impostazione VIERA Link sui dispositivi collegati.
• Attivare la funzione VIERA Link sui dispositivi connessi.
• Selezionare questo sistema come altoparlante nel menu VIERA Link del televisore.
• Si sono disattivate le impostazioni VIERA Link? (⇒ 24)
• Quando si cambiano i collegamenti HDMI, dopo un'interruzione di corrente o dopo che si è scollegato il cavo di alimentazione CA è possibile che le operazioni VIERA Link non vengano eseguite correttamente.
• Accendere tutti i dispositivi collegati al televisore tramite un cavo HDMI, quindi accendere il televisore.
• Disattivare le impostazioni VIERA Link, quando riattivarle. Per ulteriori informazioni consultare le istruzioni per l'uso del televisore.
• Quando l'unità principale e il televisore sono collegati con un cavo HDMI, accendere il televisore e quindi staccare il cavo di alimentazione CA dell'unità principale e riattaccarlo.

Quando si utilizza la connessione HDMI, i primi secondi di audio non sono udibili.

Questo può verificarsi durante la riproduzione dei capitoli di un DVD-Video. Cambiare l'impostazione della trasmissione audio digitale da "Bitstream" a "PCM" sul dispositivo collegato.

Quando si utilizza un dispositivo compatibile con HDMI di un'altra marca, l'impianto non funziona come ci si aspetta.

È possibile che i comandi HDAVI Control utilizzino un segnale diverso a seconda della marca del dispositivo. In quel caso, disattivare VIERA Link. (⇒ 24)

L'audio ed il video vengono temporaneamente disabilitati al momento dell'accensione o dello spegnimento dell'unità principale.

Al momento dell'accensione o dello spegnimento dell'unità principale è normale che l'audio ed il video vengano temporaneamente disabilitati. Non si tratta di un malfunzionamento. Questo può verificarsi quando il dispositivo a cui è collegato tramite HDMI non supporta la funzione VIERA Link di Panasonic (HDAVI Control 3 o superiore).

Le immagini trasmesse da questo sistema non vengono visualizzate sul televisore.

Quando il segnale in uscita è a 60p (4K), con alcuni cavi HDMI è possibile che le immagini risultino distorte.

Usare cavi High Speed HDMI che supportano una larghezza di banda di 18 Gbps.

Bluetooth®

Non è possibile effettuare la connessione.

Verificare lo stato del dispositivo Bluetooth®.

Il dispositivo non può essere collegato.

• L'accoppiamento del dispositivo non è riuscito o la registrazione è stata sostituita. Ritentare l'accoppiamento del dispositivo. (⇒ 19)
• Questo sistema potrebbe essere connesso ad un dispositivo diverso. Scollegare l'altro dispositivo e provare nuovamente ad accoppiare il dispositivo.

Il dispositivo è connesso ma non è possibile ascoltare l'audio attraverso questo sistema.

Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l'output audio manualmente su "SC-HTB690". Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo.

L'audio si interrompe.

• Il dispositivo è fuori dal range di comunicazione di 10 m. Portare il dispositivo Bluetooth® più vicino all'unità principale.
• Rimuovere eventuali ostacoli tra l'unità principale e il dispositivo.
• Altri dispositivi che usano la banda di frequenza di 2,4 GHz (router wireless, microonde, telefoni cordless, ecc.) stanno interferendo. Portare il dispositivo Bluetooth® più vicino all'unità principale e distanziarlo dagli altri dispositivi.
• Selezionare "MODE 1" per ottenere una comunicazione stabile. (⇒ 24)

La connessione One-Touch (funzione NFC) non funziona.

• Accertarsi che l'unità principale e la funzione NFC del dispositivo siano attive. (⇒ 20)
• Modificare la posizione di sfioramento del dispositivo Bluetooth® o dell'unità principale e sfiorare nuovamente l'area di sfioramento NFC.

Audio

Mancata riproduzione (o immagine).

• Disattivazione della sordina. (⇒ 21)
• Controllare le connessioni agli altri dispositivi. (⇒ 9, 10)
• Accertarsi che il segnale audio ricevuto sia compatibile con l'unità. (⇒ 32)
• Spegnere e riaccendere quest'unità.
• Se l'unità principale è collegata al televisore con un solo cavo HDMI, assicurarsi che il terminale HDMI del televisore sia indicato come "HDMI (ARC)". In caso contrario, utilizzare il cavo audio digitale a fibre ottiche. (→ 9, 10)
• Se l'unità principale è collegata a un televisore Panasonic e viene accesa utilizzando il telecomando o il pulsante sull'unità principale, è possibile che il suono non venga emesso da quel sistema. In quel caso, accendere l'unità principale utilizzando il telecomando del televisore. (⇒ 25)
• Se i collegamenti sono corretti, potrebbe esserci un problema con i cavi. Ricollegare utilizzando cavi diversi.
• Controllare le impostazioni di trasmissione dell'audio sul dispositivo collegato.

Non è possibile passare dall'audio principale a quello secondario quando si utilizza il doppio audio.

Se l'audio ricevuto dal dispositivo collegato non è in formato "Dolby Dual Mono" o l'impostazione di emissione non è "Bitstream", non è possibile cancellare l'impostazione da questo impianto. Cambiare l'impostazione sul dispositivo collegato.

Il volume si abbassa quando si accende l'unità principale.

"VOL LIMITATION" è attivo.

Se l'unità principale viene spenta con l'impostazione del volume al di sopra del valore centrale (sopra i 50), l'unità principale ridurrà automaticamente il volume al valore centrale (50) quando viene accesa. (⇒ 24)

Il dialogo è troppo insistente o lo stesso non sembra naturale.

L'unità è dotata di una funzione che accentua i dialoghi quando il volume è basso. (⇒ 23)

Il suono è ritardato rispetto all'immagine.

A seconda del televisore, quando questa unità è collegata ad esso tramite Bluetooth®, l'audio emesso da questa unità potrebbe essere ritardato rispetto all'immagine del televisore. Collegare questa unità al televisore con un cavo HDMI/cavo audio digitale ottico. (⇒ 9,10)

Non è presente alcun segnale audio. L'unità principale si spegne automaticamente.

(Quando l'unità principale rileva un problema, si attiva una protezione di sicurezza e l'unità principale passa automaticamente in modalità standby.)

• Si è verificato un problema con l'amplificatore.
• Il volume è eccessivamente alto? In tal caso, abbassarlo.
• L'unità è esposta a temperature estremamente alte? In tal caso, portarla in un luogo più freddo, attendere alcuni secondi quindi riaccenderla.

Se il problema persiste, controllare il display, spegnere il sistema, rimuovere il cavo di alimentazione CA. Prendere nota del messaggio visualizzato e informare il rivenditore.

Indicatori sull'unità principale

"F61"

• C'è un problema con l'amplificatore del sistema.
• Scollegare il cavo di alimentazione CA e contattare il rivenditore.

"F70 HDMI"/"U701"/"U703"

• Controllare il collegamento HDMI.
• Spegnere l'unità principale, quindi riaccenderla.
• Scollegare il cavo HDMI.

“F76”

• C'è un problema con l'alimentazione.
• Scollegare il cavo di alimentazione CA e contattare il rivenditore.

“U704”

• Questo sistema sta ricevendo dalla sorgente di ingresso un segnale in un formato video non supportato.
• Modificare l'impostazione della risoluzione video sul dispositivo collegato (consultare le istruzioni per l'uso del dispositivo).
• Se non appare nessuna immagine, collegare il dispositivo direttamente al televisore per modificare le impostazioni.

“U705”

• Il terminale HDMI della TV collegato all'unità principale o l'impostazione della TV non è compatibile con la sorgente di riproduzione HDCP 2.2.
• Accertarsi di effettuare il collegamento al terminale compatibile HDCP 2.2 della TV.
• Accertarsi che l'impostazione HDMI HDCP della TV corrisponda a HDCP 2.2.

(Fare riferimento alle istruzioni per l'uso della TV.)

"ON TABLE"

È attivo un effetto Campo sonoro adatto in caso di posizionamento su un tavolo.

"ON WALL"

È attivo un effetto Campo sonoro adatto in caso di posizionamento su una parete.

"REMOTE (" " sta a indicare un numero.) Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando. (⇒ 20)

Subwoofer attivo

Assenza di corrente.

Accertarsi che il cavo di alimentazione CA del subwoofer attivo sia collegato correttamente.

Il subwoofer si spegne immediatamente dopo l'accensione.

Scollegare il cavo di alimentazione CA e consultare il rivenditore.

Il subwoofer non emette alcun suono.

• Controllare che il subwoofer attivo sia acceso.
• Controllare che l'indicatore del WIRELESS LINK sia illuminato in verde. (⇒ 19)

L'indicatore del WIRELESS LINK si illumina in rosso.

Non vi è alcun collegamento tra l'unità principale e il subwoofer attivo.

• Controllare che l'unità principale sia accesa.
• Spegnere e riaccendere il subwoofer attivo. In alternativa, spegnere il subwoofer attivo, scollegare il cavo di alimentazione CA, quindi ricollegarlo.
• Il subwoofer attivo e l'unità principale potrebbero non essere connessi correttamente. Provare la seguente operazione. (Connessione wireless)

① Spegnere l'unità principale e il subwoofer attivo. (2) Tenere premuto [I/D SET] sulla parte posteriore del subwoofer attivo per più di 3 secondi. (L'indicatore WIRELESS LINK lampeggia in rosso.) ③ Mentre si tiene premuto [INPUT] sul telecomando, sfiorare e tenere premuto [VOL + ] sull'unità principale per oltre 4 secondi (sul display verrà visualizzata l'indicazione "SUBWOOFER PAIRING").

• Quando l'accoppiamento wireless viene completato con successo, l'indicatore PAIRED viene visualizzato sul display per 2 secondi e l'indicatore WIRELESS LINK rimane acceso in verde.

④ Spegnere e riaccendere l'unità principale. Se il problema persiste, consultare il rivenditore.

Informazioni su Bluetooth®

Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless.

Banda di frequenza utilizzata

Questo sistema usa la banda di frequenza 2,4 GHz.

Certificazione del dispositivo

• Questo sistema rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l'uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni:
• Disassemblaggio o modifica dell'unità. Rimozione delle indicazioni delle specifiche.

■ Restrizioni d'uso

• Non si garantisce la trasmissione wireless e/o l'utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L'unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®.

Range di utilizzo

Uso: Usare questo dispositivo ad una distanza massima di 10 m.

La distanza può diminuire a seconda dell'ambiente, di ostacoli o di interferenze.

Interferenza da altri dispositivi

• Questo sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell'audio a causa dell'interferenza delle onde radio, se l'unità principale è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questo sistema potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

Uso previsto

• Questo sistema è predisposto per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc.).

Cura dell'unità

Pulire questo sistema con un panno asciutto e morbido.

• Quando l'unità è molto sporca, pulirla prima con un panno inumidito e ben strizzato, e poi con un panno asciutto.
• Quando si puliscono gli altoparlanti, utilizzare un panno fine. Non utilizzare fazzoletti o altri materiali (asciugamani, ecc.) che possano lasciare residui. Piccoli residui potrebbero rimanere incastrati all'interno della copertura dell'altoparlante.
• Non utilizzare mai alcol, diluente o benzina per pulire questo sistema.
• Prima di utilizzare panni chimici, leggere con attenzione le istruzioni allegate al panno.

- Quando si smaltisce o si cede questo sistema

L'unità principale potrebbe mantenere memorizzate al proprio interno le impostazioni relative all'utente. Se si smaltisce o si cede l'unità principale, seguire la procedura indicata per ripristinare le impostazioni di fabbrica, cancellando le impostazioni effettuate dall'utente. (→ 26, "Per ripristinare le impostazioni predefinite di fabbrica.")

• Nella memoria dell'unità principale può essere registrato lo storico delle operazioni effettuate.

Licenze

Produotto su licenza di Dolby Laboratories. Dolby, Pro Logic, e il significato della doppià D sono marchi di Dolby Laboratories.

Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited. DTS, il relative significato, e DTS e il significato insieme sono marchi registrati, e DTS Digital Surround è un marchio di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altri paesi.

HDAVI ControlTM è un marchio di fabbrica della Panasonic Corporation.

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzato di tali marchi da parte di Panasonic Corporation è concessions in licenza. Altrii marchi registrati e nomi di marchi sono di proprietà dei rispetti propriétari.

Google Play e Android sono marchi di Google Inc.

Caratteristiche tecniche

SEZIONE AMPLIFICATORE

Potenza RMS in uscita (pilotaggio non simultaneo)

Canale anteriore (canale L, R)

70 W per canale (1 kHz, 10 %, 6 Ω)

Canale centrale (canale C)

70 W per canale (1 kHz, 10 %, 6 Ω)

Canale subwoofer

140 W per canale (100 Hz, 10 %, 3 Ω)

Potenza RMS totale

350 W

SEZIONE TERMINALI

HDAVI Control

Questa unità supporta la funzione "HDAVI Control 5".

Ingresso HDMI AV (BD/DVD)

1

Connettore di ingresso

Tipo A (19 pin)

Uscita HDMI AV (TV (ARC))

1

Connettore di uscita

Tip A (19 pin)

Ingresso Audio Digitale (TV)

Terminale ottico

Frequenza di campionamento

Solo per uso di servizio.

GENERALI

Consumo energetico

Unità principale

40W

Subwoofer attivo

30 W

In stand-by

Unità principale

Quando "BLUETOOTH STANDBY" è "OFF"

Circa 0,48 W

Quando "BLUETOOTH STANDBY" è "ON"

Circa 1,5 W

Subwoofer attivo

Interruttore d'alimentazione spento

Circa 0,48 W

Il collegamento wireless non è attivo

Circa 1,0 W

Alimentazione

CA 220 V a 240 V, 50 Hz

Dimensioni (L × A × P)

Unità principale

Configurazione per la collocazione su un ravolo

950 mm × 55 mm × 120 mm

Configurazione per il montaggio a muro

950 mm × 125,5 mm × 57,2 mm

Subwoofer attivo

180 mm × 378 mm × 303 mm

Peso

Unità principale

Configurazione per la collocazione su un tavolo

Circa 2,5 kg

Configurazione per il montaggio a muro

Circa 2,5 kg

Subwoofer attivo

Circa 4,7 kg

Intervallo temperature di funzionamento

0 °C a +40 °C

Gamma di umidità tollerata

20% a 80% RH (nessuna condensa)

SEZIONE DIFFUSORI

Diffusore anteriore (Incorporato, L/R/C) Gamma completa

a cono da 6,5 cm × 1

(Tipo bass reflex)

Subwoofer attivo Woofer

a cono da 16 cm × 1

(Tipo bass reflex)

SEZIONE WIRELESS

Gamma di frequenza

2,40335 GHz a 2,47735 GHz

Numero di canali

38

SEZIONE Bluetooth®

Specifiche del sistema Bluetooth®

Bluetooth® Ver.2.1 +EDR

Classificazione delle apparecchiature wireless

Classe 2 (2,5 mW)

Profili supportati

A2DP

Banda di frequenza

Banda da 2,4 GHz FH-SS

Distanza operativa

Circa 10 m senza ostacoli

Codec supportati

SBC

• Le specifiche sono soggette a modifica senza preavviso.
• Il peso e le dimensioni indicati sono approssimativi. Distorsione armonica totale misurata con analizzatore di spettro digitale.

Contatto con un rappresentante autorizzato: Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsbergring 15, 22525 Amburgo, Germania

2 Selezionare la sorgente.

Pulse	Para seleccionar
[INPUT]	"TV"→“BD/DVD”→“BLUETOOTH”←· Whenever cambie la fuente a "BLUETOOTH" y después a "TV" en suscesión, tras Cambiarla a "BLUETOOTH", espere un momento y.afteres pulse [INPUT].
[●-PAIRING]	"BLUETOOTH"

Batteria a bottone (batteria al litio)

Batteria a bottone (batteria al litio)
