SC-HTB690EG - Barra de sonido PANASONIC - Manual de uso y guía de instrucciones gratis

Marca	Panasonic
Modelo	SC-HTB690EG
Tipo de producto	Barra de sonido con subwoofer activo inalámbrico
Potencia total RMS	350 W
Potencia por canal (frontal)	70 W por canal (1 kHz, 10 %, 6 Ω)
Potencia del subwoofer	140 W (100 Hz, 10 %, 3 Ω)
Dimensiones barra de sonido (mesa)	950 × 55 × 120 mm
Dimensiones barra de sonido (pared)	950 × 125,5 × 57,2 mm
Dimensiones del subwoofer	180 × 378 × 303 mm
Peso barra de sonido	Aproximadamente 2,5 kg
Peso del subwoofer	Aproximadamente 4,7 kg
Alimentación	CA 220-240 V, 50 Hz
Consumo (barra de sonido)	40 W
Consumo (subwoofer)	30 W
Consumo en espera (barra de sonido)	Aprox. 0,48 W (Bluetooth Standby OFF) / 1,5 W (ON)
Entradas HDMI	1 x HDMI AV IN (BD/DVD)
Salida HDMI con ARC	1 x HDMI AV OUT (TV/ARC)
Entrada de audio óptica	1 x OPTICAL DIGITAL AUDIO IN (TV)
Bluetooth	Sí, versión 2.1 + EDR, perfiles A2DP, códec SBC, alcance aprox. 10 m
NFC	Sí, para emparejamiento One-Touch
Formatos de audio compatibles	Dolby Digital, DTS, PCM multicanal y 2 canales
Modos de sonido	Estándar, Estadio, Música, Cine, Noticias, Estéreo
Funciones especiales	Sonido 3D, Altavoz Virtual Dolby, Modo de diálogo claro, VIERA Link (HDAVI Control 5), Apagado automático, Limitación de volumen
Montaje en pared	Posible, kit no incluido (tornillos y cuerda antideslizamiento)
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	20 % a 80 % HR (sin condensación)
Pila del control remoto	CR2025 (litio)

Preguntas frecuentes - SC-HTB690EG PANASONIC

¿Cómo conectar la barra de sonido a mi televisor?

Utilice un cable HDMI (preferiblemente de alta velocidad con ARC) entre el conector HDMI AV OUT (TV/ARC) de la barra de sonido y el conector HDMI (ARC) del televisor. Si su televisor no tiene un conector ARC, use también un cable de audio digital óptico entre la salida óptica del televisor y la entrada OPTICAL DIGITAL AUDIO IN de la barra de sonido.

¿Cómo emparejar un smartphone por Bluetooth?

Presione el botón PAIRING del control remoto o de la barra de sonido hasta que la pantalla muestre "PAIRING". En su smartphone, active el Bluetooth y seleccione "SC-HTB690" en la lista. Si se solicita un código, ingrese "0000". La conexión se establece cuando se muestra el nombre del dispositivo.

¿Qué hacer si el subwoofer no emite sonido?

Verifique que el subwoofer esté encendido (el indicador WIRELESS LINK debe estar verde). Si el indicador está rojo, el enlace inalámbrico no está establecido. Apague y vuelva a encender el subwoofer. Si el problema persiste, realice un emparejamiento inalámbrico: presione I/D SET en la parte trasera del subwoofer durante más de 3 segundos, luego en el control remoto, mantenga presionado INPUT mientras toca VOL + en la barra de sonido durante más de 4 segundos.

¿Cómo usar la función VIERA Link?

Asegúrese de que la barra de sonido y el televisor Panasonic estén conectados mediante HDMI. Active VIERA Link en el menú de configuración de la barra de sonido (ajuste en "ON"). En el televisor, seleccione esta barra de sonido como altavoz en el menú VIERA Link. Entonces podrá controlar el volumen y el modo de espera con el control remoto del televisor.

¿Cuáles son los diferentes modos de sonido y cómo elegirlos?

Presione SOUND varias veces para recorrer los modos: STANDARD (películas dramáticas), STADIUM (deportes), MUSIC (conciertos), CINEMA (películas con efecto envolvente 3D), NEWS (voces claras), STEREO (fuente estéreo sin procesamiento). Use las teclas ▲/▼ para seleccionar y OK para confirmar.

¿Cómo montar la barra de sonido en la pared?

Utilice los soportes de montaje en pared (no incluidos). Los tornillos deben soportar al menos 26 kg. Fije la barra de sonido alineando los orificios de montaje con los tornillos. Use una cuerda antideslizamiento como seguridad adicional. Deje al menos 100 mm de espacio sobre la barra y 50 mm a la derecha para acceder a los botones.

¿Por qué no funciona el control remoto?

Verifique la pila (CR2025): retire la lengüeta de aislamiento si todavía está colocada, o reemplace la pila si está agotada. Asegúrese de estar a menos de 7 m y dentro de un ángulo de 30° frente al sensor. Si el código del control remoto se ha cambiado, restablézcalo manteniendo presionado MUTE + OK durante 4 segundos para volver a REMOTE 1.

¿Cómo restablecer la barra de sonido a los ajustes de fábrica?

Encienda la barra de sonido, luego toque y mantenga presionado el botón O/I en el dispositivo durante más de 4 segundos hasta que aparezca "RESET". Apague y vuelva a encender el dispositivo. Todos los parámetros se restablecerán, incluido el código del control remoto (REMOTE 1).

¿Qué significa el mensaje de error 'F61' en la pantalla?

El error 'F61' indica un problema con el amplificador interno. Desconecte inmediatamente el cable de alimentación de la red y contacte a un distribuidor autorizado. No intente repararlo usted mismo.

¿Cómo limpiar la barra de sonido?

Use un paño suave y seco. Si la suciedad es persistente, humedezca ligeramente el paño con agua, escúrralo bien, luego limpie y seque con un paño seco. No use nunca alcohol, diluyente ni benceno. Para las rejillas de los altavoces, use un paño que no suelte pelusa.

MANUAL DE USUARIO SC-HTB690EG PANASONIC

Instrucciones de funcionamiento

Sistema de Cine en Casa

Instrucciones de uso

Sistema de audio para cine en casa

Instrucciones de uso

Sistema de audio para cine en casa

- Compatible con 3D

Le agradecemos haber adquirido este producto.

Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

Acerca de las instrucciones de instalación

La instalación debe ser realizada por un especialista calificado. ( ⇔ 13 a 18)

Antes de comenzar el trabajo, lea con cuidado estas instrucciones de montaje y las de funcionamiento para asegurarse de que el montaje se lleve a cabo correctamente.

(Guarde estas instrucciones. Puede necesitarlas cuando realice reparaciones de mantenimiento o cambie de lugar este sistema.)

Acerca de las descripciones en este manual de instrucciones

Las páginas de consulta se indican del siguiente modo ⇒ Las etiquetas en este aparato y el mando a distancia se indican con [00] en estas instrucciones de funcionamiento. - Las ilustraciones que se muestran pueden ser distintas a las de su aparato. - Las operaciones en estas instrucciones de funcionamiento se describen principalmente con el mando a distancia, pero se pueden realizar las operaciones en el subwoofer activo si los colores son los mismos.

Eliminación de Aparatos Viejos y de Pilas y Baterías

Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañan significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo bajo):

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

€ 0560

Declaración de conformidad (DoC, por sus siglas en inglés)

Por la presente, "Panasonic Corporation" declara que este producto se incluye en conformidad con los requisitos esenciales y las disposiciones relevantes de la Directiva 1999/5/EC.

Los clientes pueden descargar una copia de la DoC original de nuestros productos R&TTE desde nuestro servidor DoC:

http://www.doc.panasonic.de

Este producto está diseñado para el consumidor general. (Categoría 3)

Precauciones de seguridad

AVISO

Unidad

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• No exponga esta unidad a la lluvia, humedad, goteo o salpicaduras.
• No coloque objetos llenos con líquidos, como floreros, sobre esta unidad.
• Use solamente los accesorios recomendados.
• No saque las cubiertas.
• No repare esta unidad usted mismo. Consulte al personal de servicios calificado para la reparación.
• Para evitar lesiones, la unidad debe sujetarse con firmeza siguiendo las instrucciones de instalación.

Cable de alimentación de CA

• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Asegúrese de que el voltaje de alimentación corresponda al voltaje impreso en esta unidad.
• Inserte por completo el enchufe del cable de alimentación en la toma de CA.
• No tire, doble o coloque elementos pesados sobre el cable de alimentación.
• No manipule el enchufe con las manos mojadas.
• Agarre el cuerpo del enchufe del cable de alimentación al desconectar el enchufe.
• No use un enchufe del cable de alimentación o toma de CA dañados.
• El enchufe de conexión a la red eléctrica es el dispositivo de desconexión. Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

Batería tipo botón (Batería de litio)

• Riesgo de incendio, explosión o quemaduras. No cargue, desarme, caliente a más de 60 °C ni incinere.
• Mantenga la pila tipo botón fuera del alcance de los niños. No la ponga nunca en la boca. Si alguien la traga, llame a un médico.

• Mantenga los tornillos lejos del alcance de los niños para evitar que sean tragados.
• Mantenga la batería tipo botón fuera del alcance de los niños para evitar que se la traguen.

Nunca coloque en su boca la batería tipo botón.

En caso de ingestión, consulte a su médico.

ADVERTENCIA

Unidad

• No coloque objetos con llama descubierta, una vela por ejemplo, encima de la unidad. Esta unidad puede tener interferencias de radio causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil. Esta unidad ha sido diseñada para ser utilizada en climas moderados.
• La marca de identificación de producto está situada en la parte inferior de la unidad.

Ubicación

• Coloque esta unidad sobre una superficie pareja.
• Para reducir el riesgo de incendio, descarga eléctrica o daño del producto,
• Para mantener bien ventilada esta unidad, no la instale ni la coloque en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.
• No obstruya las aberturas de ventilación de la unidad con periódicos, manteles, cortinas u objetos similares.
• No exponga esta unidad a la luz solar directa, altas temperaturas, mucha humedad y vibración excesiva.

Batería tipo botón (Batería de litio)

• Existe riesgo de explosión si la batería no se reemplaza correctamente. Reemplace sólo con el tipo recomendado por el fabricante.
• Insertar con los polos alineados.
• La mala manipulación de las baterías puede causar una pérdida de electrólito y puede causar un incendio.

Retire la batería si piensa no usar el mando a distancia durante un período prolongado de tiempo. Almacene en lugares oscuros y frescos. - No caliente ni exponga las pilas a las llamas. - No deje la(s) batería(s) en un automóvil expuesto a la luz solar directa por un período prolongado de tiempo con las puertas y ventanas cerradas.

• Al desechar las baterías, comuníquese con sus autoridades locales o distribuidores y pregunte por el método de eliminación correcto.

Índice

Precauciones de seguridad 3

Antes del uso

Artículos suministrados 5

Este sistema (SC-HTB690) 5 Accesorios 5

Guía de referencia de control 6

Este sistema (parte frontal) 6 Este sistema (parte trasera) 7 Mando a distancia 8

Cómo empezar

Paso 1 Conexiones. 9

Conexión con el televisor 9 Conexión desde un dispositivo compatible con HDMI 10 Cómo usar el IR Blaster 11 Cable de alimentación de CA 12

Paso 2 Ubicación 13

Precauciones de seguridad 13 Subwoofer activo 13 Interferencia inalámbrica 13 Selección del método de ubicación 14 Cuando se coloca la unidad principal en un bastidor o una mesa 15 Al sujetar la unidad principal en una pared 16

Paso 3 Conexiones inalámbricas 19

Conexión inalámbrica del subwoofer activo 19 Conexión Bluetooth® 19

Cólico del mando a distancia 20

Operaciones

Uso de este sistema 21

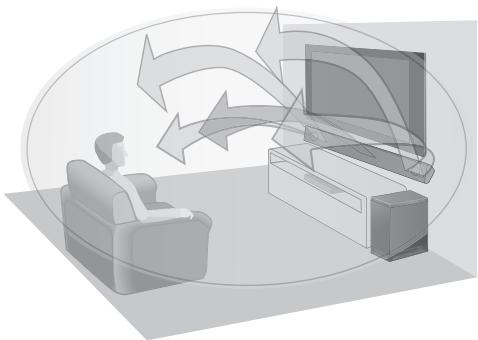

Sonido 3D 22

Menú de sonido 22

Formato del audio 23

Menú de configuración 24

Operaciones entrelazadas con el televisor (VIERA Link "HDAVI Control™") 25

Referencias

Resolución de problemas 26

Acerca de Bluetooth 31

Cuidados de la unidad 31

Licencias 31

Especificaciones 32

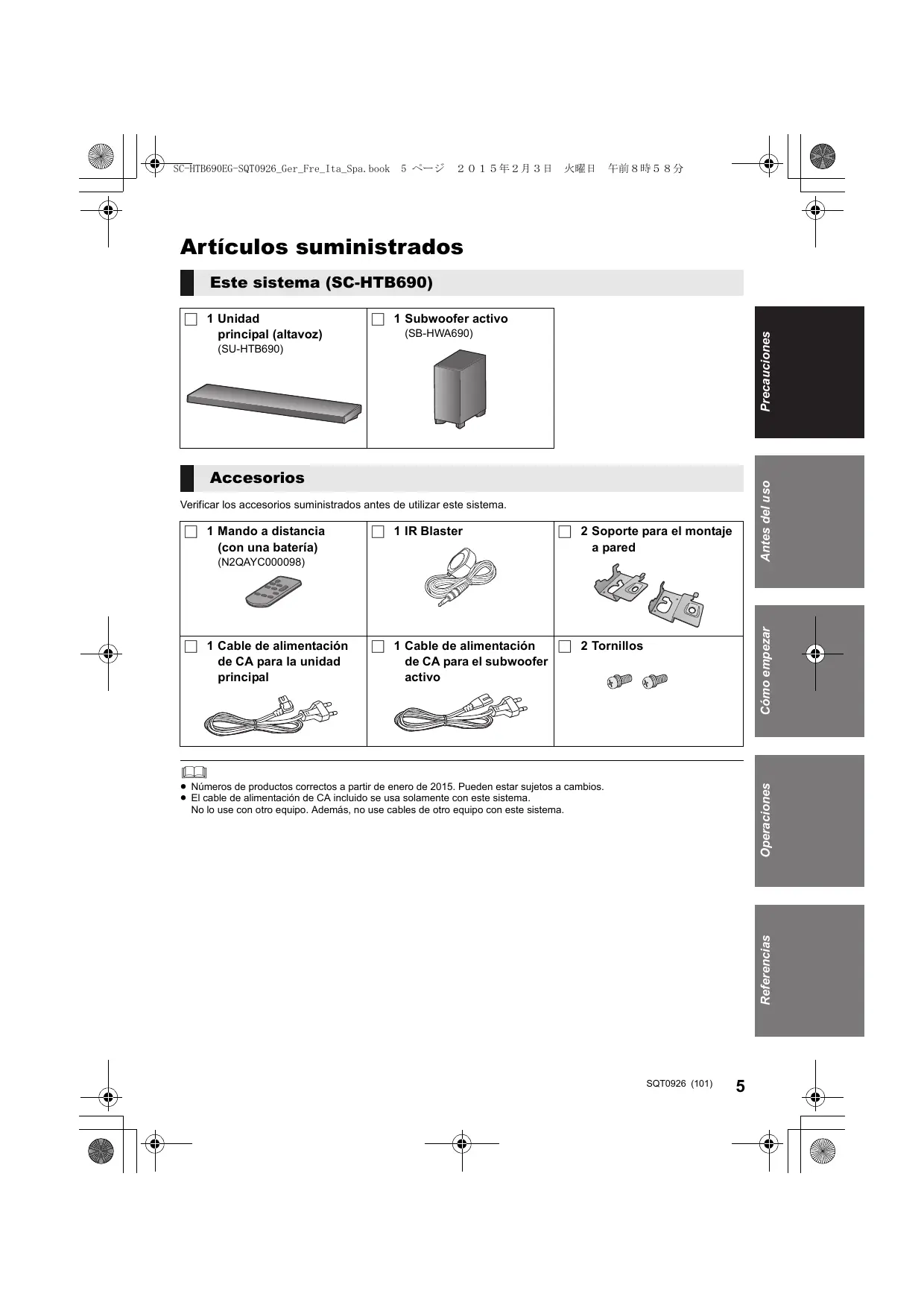

Artículos suministrados

Este producto (SC-HTB690)

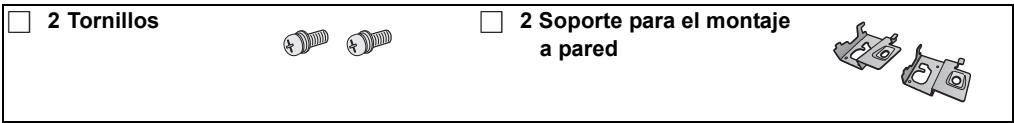

Accesorios

Verifique los accesorios suministrados antes de utilizar este sistema.

1 Mando a distancia (con una bateria) (N2QAYC000098)	1 IR Blaster	2 Soporte para el montaje a pared
1 Cable de alimentación de CA para launidad principal	1 Cable de alimentación de CA para el subwoofer activo	2 Tornillos

• Números de producto correctos a partir de enero de 2015. Pueden estar sujetos a cambios.
• El cable de alimentación de CA incluido se usa solamente con este sistema.

No lo use con otros equipos. Además, no use cables de otros equipos con este sistema.

Guía de referencia de control

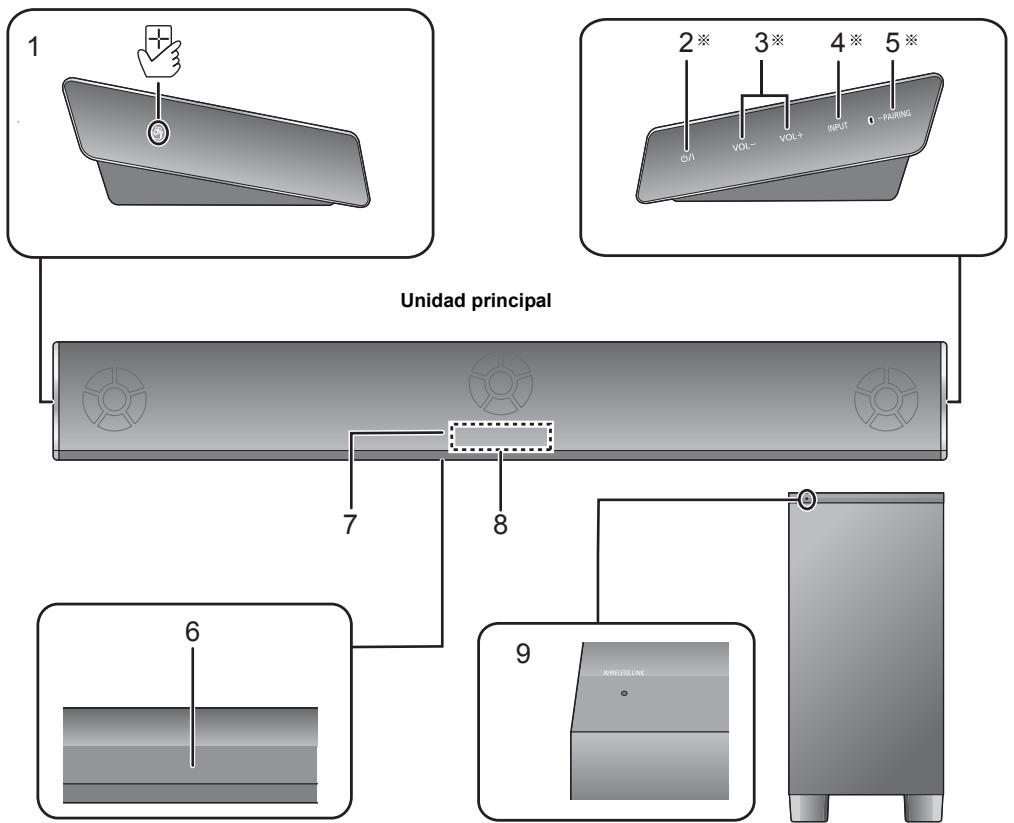

Este sistema (parte frontal)

Subwoofer activo

1 [] Área de toque NFC (⇒ 20) 2 [I] Interruptor de espera/encendido (I/I)

Toque para cambiar el dispositivo de estado encendido a modo de espera o viceversa. En modo de espera, el dispositivo sigue consumiendo una pequeña cantidad de energía.

3 [VOL -] [VOL +] Ajuste el volumen de este sistema (⇒ 21) 4 [INPUT] Seleccione la fuente de entrada (⇒ 21) 5 [-PAIRING]

• Seleccione el dispositivo Bluetooth® como la fuente (⇒ 21)
• Sincronización Bluetooth® (⇒ 19)
• Desconexión del dispositivo Bluetooth® (⇒ 19)

6 Disposición de la colocación sobre la mesa del sensor de señal del mando a distancia (⇒ 8) 7 Disposición del montaje en la pared del sensor de señal del mando a distancia (⇒ 8) 8 Pantalla 9 Indicador del WIRELESS LINK (⇒ 19) * Estos interruptores funcionan con solo tocar las marcas. Cada vez que se toca el interruptor, sonará un pitido.

Se puede cambiar el ajuste del pitido. (⇒ 24)

Este sistema (parte trasera)

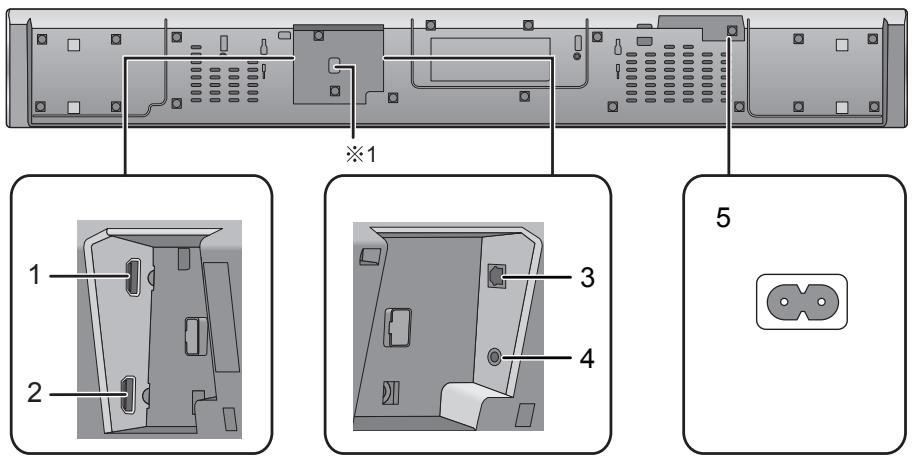

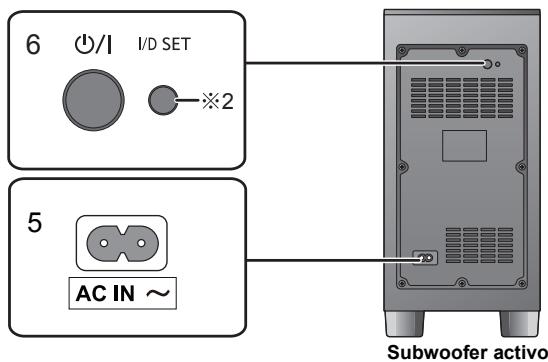

Unidad principal

1 Terminal HDMI AV OUT (TV (ARC)) (compatible con ARC) (⇒ 9,10) 2 Terminal HDMI AV IN (BD/DVD) (⇒ 10) 3 Terminal OPTICAL DIGITAL AUDIO IN (TV) (⇒ 10) 4 Terminal IR SYSTEM (⇒ 11) 5 Terminal AC IN (⇒ 12) 6 [O/I] Botón de encendido/apagado del subwoofer activo (⇒ 19)

※1 Puerto USB (para el uso del servicio solamente) ※2 El botón I/D SET se usa solamente cuando la unidad principal no se sincroniza con el subwoofer activo. (⇒ 30)

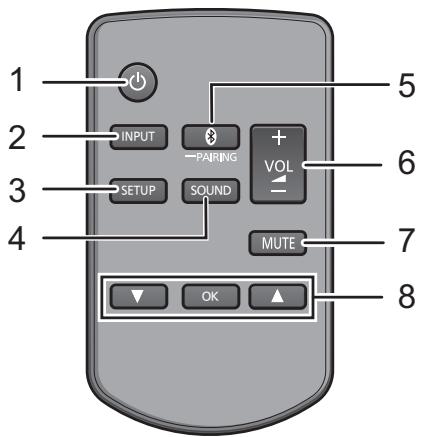

Mando a distancia

1 [D] Enciende o apaga la unidad principal (⇒ 21) 2 [INPUT] Selecciona la fuente de entrada (⇒ 21) 3 [SETUP] Selecciona el menú de instalación (⇒ 24) 4 [SOUND] Selecciona el menú de sonido (⇒ 22) 5 [P-PAIRING]

• Selecciona el dispositivo Bluetooth® como la fuente (⇒ 21)
• Sincronización Bluetooth® (⇒ 19)
• Desconexión del dispositivo Bluetooth® (⇒ 19)

6 [-VOL +] Ajusta el volumen de este sistema (⇒ 21)

7 [MUTE] Silencia el sonido (⇒ 21) 8 [▼][OK][▲] Selecciona y confirma la opción

■ Antes de usar por primera vez

Saque la hoja de aislamiento.

• Deseche la hoja de aislamiento de forma responsable tras haberla retirado.

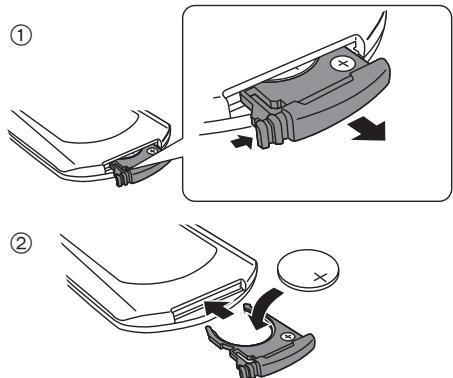

Para reemplazar una batería tipo botón

Tipo de batería: CR2025 (Batería de litio)

• Coloque la batería tipo botón con su marca (+) hacia arriba.

Sobre el sensor de señales del mando a distancia

El sensor de señales del mando a distancia está ubicado en la unidad principal.

• Use el mando a distancia dentro del rango de funcionamiento correcto.

Distancia: En aprox. 7 m directamente en frente. Ángulo: Aprox. 30° a la izquierda y derecha.

Para la disposición de colocación sobre la mesa.

Para la disposición de montaje en la pared.

Disposición de la colocación sobre la mesa del sensor de señal del mando a distancia. Disposición del montaje en la pared del sensor de señal del mando a distancia.

Paso 1: Conexiones.

• Antes de hacer la conexión, apague todos los equipos y lea los manuales de instrucciones.

No conecte el cable de corriente de CA si no se han finalizado todas las demás conexiones.

HDMI (Interfaz multimedia de alta definición).

• La conexión HDMI es compatible con VIERA Link "HDAVI Control" (⇒ 25) si se utiliza con un TV Panasonic que sea compatible.
• Use cables HDMI de Alta Velocidad compatibles con ARC. No puede utilizar cables que no cumplan con la HDMI.
• Se le recomienda usar un cable HDMI de Panasonic.

Pasaje de HDMI en espera.

Incluso si la unidad principal está en el modo en espera, la señal de audio o video del dispositivo conectado al terminal HDMI AV IN se enviará al TV conectado al terminal HDMI AV OUT (el sonido no saldrá de este sistema).

- Compatibilidad con 3D.

Compatible con el TV FULL HD 3D y el reproductor de Blu-ray Disc.

• La unidad principal puede enviar a través de la BCHD de un reproductor Blu-ray Disc compatible con 3D a un TV FULL HD 3D.

- Compatibilidad 4K/60p

Compatible con un televisor 4K Ultra HD y un reproductor Blu-ray Disc.

• Este sistema puede transmitir los contenidos 4K de un equipo compatible con 4K a un televisor 4K Ultra HD.
• Cuando conecte un equipo compatible con 4K y un televisor 4K Ultra HD, utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

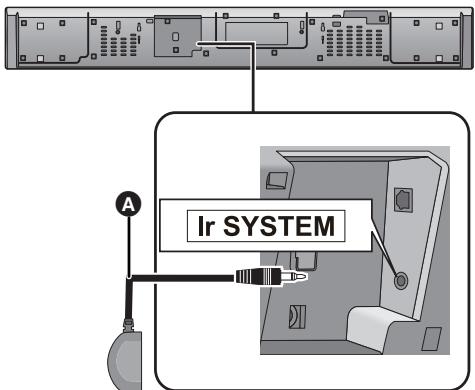

■ Emisor de IR (Infrarrojos)

• No use el emisor de rayos infrarrojos si el sensor del control remoto no está bloqueado por la unidad principal. (20 14)
• El IR Blaster suministrado solo es compatible con los TV Panasonic.

Conexión con el televisor

1 Verifique si el terminal HDMI del TV tiene una etiqueta que dice "HDMI (ARC)".

La conexión difiere según la etiqueta impresa al lado del terminal HDMI.

Etiqueta "HDMI (ARC)": Conexión A

Sin etiqueta "HDMI (ARC)": Conexión B

¿Qué es ARC?

ARC es la abreviatura de Canal de retorno de audio, también conocido como HDMI ARC. Se refiere a uno de los sistemas de HDMI. Cuando conecta la unidad principal al terminal con la etiqueta que dice "HDMI (ARC)", ya no se requiere el cable óptico de audio digital que se requiere generalmente para escuchar el sonido del TV y las imágenes y sonidos del TV se pueden disfrutar con un cable HDMI simple.

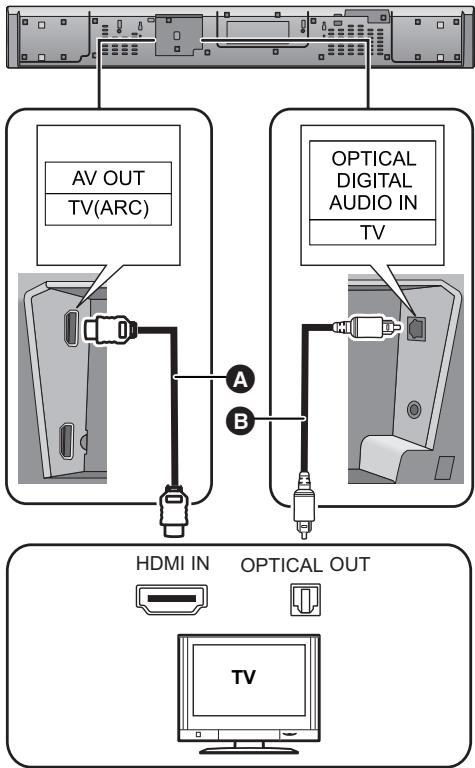

2 Realice la conexión.

Asegúrese de conectar al terminal compatible con ARC del TV. (Consulte las instrucciones operativas del TV.)

A Cable HDMI

B Sin etiqueta "HDMI (ARC)"

A Cable HDMI

3 Cable de audio digital óptico

• Cuando usa el cable de audio digital óptico, inserte la punta correctamente en el terminal.

Conexión desde un dispositivo compatible con HDMI

Puede dirigir la señal de audio desde el reproductor de Blu-ray Disc conectado, reproductor de DVD, decodificador, etc. a este sistema.

Preparación

• Conecte la unidad principal al TV. (⇒ 9)

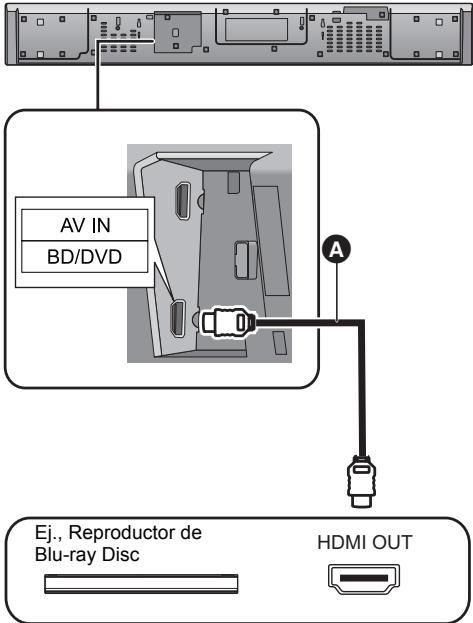

A Cable HDMI

• Para los ajustes necesarios, refiérase a las instrucciones de funcionamiento del dispositivo compatible con HDMI conectado, para producir las señales de video y audio.
• Cuando conecte un equipo compatible con 4K y un televisor 4K Ultra HD, utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

Cómo usar el IR Blaster

Con la conexión del emisor de rayos infrarrojos, se puede enviar la señal de rayos infrarrojos recibida por el sensor de señales del control remoto del sistema al sensor del TV. Use el control remoto del TV en el rango de funcionamiento de este sensor de señales del control remoto del sistema.

• Para conocer el rango de funcionamiento, consulte la página 8.
• No use ningún otro emisor de rayos infrarrojos excepto el suministrado.

1 Conecte el enchufe al terminal Ir SYSTEM de la unidad principal.

A Emisor de rayos infrarrojos (suministrado)

2 Ubique el emisor de rayos infrarrojos enfrente del sensor de señales del mando a distancia del TV.

Ejemplo de la ubicación

En la parte trasera de la unidad principal:

Sensor de señales del mando a distancia del TV Emisor de rayos infrarrojos Cinta adhesiva

3 Apunte el control remoto del TV al sensor del control remoto del sistema y haga funcionar el TV.

• Cuando el receptor recibe señales desde el mando a distancia y el emisor de rayos infrarrojos, las señales se envían al TV.

• Para poder ubicar el sensor de señales del mando a distancia del TV, consulte las instrucciones de funcionamiento para el TV.
• Seleccione una ubicación que sea apropiada para el entorno.
• Asegúrese de limpiar la superficie donde se va a colocar la cinta adhesiva.
• Si saca la cinta adhesiva, la superficie se puede dañar y quedar restos de adhesivo. Cuando haya confirmado que el TV está funcionando correctamente, asegúrelo colocando cinta adhesiva.

Cable de alimentación de CA

• Conecte solamente cuando haya finalizado todas las demás conexiones.

A

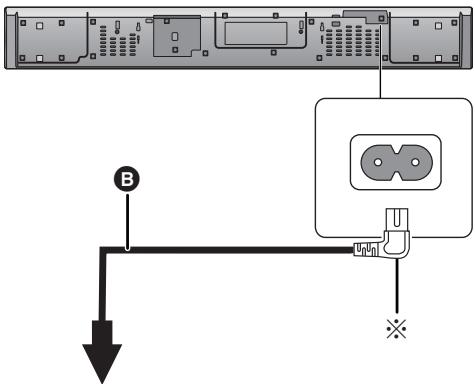

A una toma de corriente de casa. Cable de alimentación de CA para la unidad principal (suministrado). Cable de alimentación de CA para el subwoofer activo (suministrado). Introduzca por completo el cable de alimentación de CA en la unidad principal.

• Este sistema consume poca corriente CA, (⇒ 32) incluso cuando está apagado. Para ahorro de energía, si no va a usar este sistema durante mucho tiempo, desenchúfelo del tomacorriente de alimentación principal.

Ahorro de energía

Esta unidad principal está diseñada para conservar su consumo de energía y ahorrar energía.

• La unidad principal cambia automáticamente al modo en espera cuando no detecta una señal y no se realiza ninguna operación durante 20 minutos aproximadamente. Consulta la página 24, "AUTO POWER DOWN" para desactivar esta función.

Paso 2 Ubicación

Precauciones de seguridad

Es imprescindible un montaje profesional. El montaje nunca debe ser realizado por una persona que no sea especialista calificado para la instalación. PANASONIC RECHAZA TODO DAÑO A LA PROPIEDAD Y/O SERIAS LESIONES INCLUYENDO LA MUERTE DEBIDOS A UN MONTAJE ERRÓNEO O UN MANEJO INCORRECTO.

• Asegúrese de instalar la unidad principal como se indica en las instrucciones de funcionamiento.
• Monte usando piezas convenientes para la estructura y para los materiales del lugar de instalación.

Advertencia

• Este sistema se debe usar solo como se indica en estas instrucciones. De lo contrario, se pueden provocar daños en el amplificador y/o en el altavoz, y puede resultar un riesgo de incendio. Consulte a una persona del servicio calificada si el daño ocurrió o si experimenta un cambio brusco en el rendimiento.
• No intente sujetar la unidad principal a una pared usando métodos que no son los descritos en este manual.

• No sostenga la unidad principal con una mano para evitar una lesión, podría hacer caer la unidad principal al transportarla.
• Para los altavoces: para los altavoces, coloque un paño suave y realice el armado sobre él.

Subwoofer activo

Coloque el subwoofer a 30 cm aproximadamente del televisor.

Si el televisor tiene componentes LAN inalámbricos, coloque el subwoofer a 2 m aproximadamente de ellos.

Al transportar el subwoofer activo

Tenga cuidado de no provocar daños en el interior de la unidad de altavoz.

• La tapa de protección del altavoz está sujeta a la unidad del altavoz bajo el subwoofer. Quítela antes de usar el altavoz.

Interferencia inalámbrica

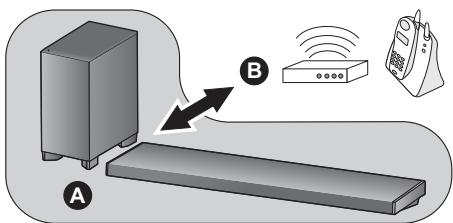

Para evitar interferencia, mantenga las distancias a continuación entre la unidad principal y el subwoofer activo y otros dispositivos electrónicos que utilicen la misma frecuencia de radio (banda de 2,4 GHz).

A Unidad principal/Subwoofer activo Router inalámbrico, teléfono inalámbrico y otros dispositivos electrónicos: aprox. 2 m

Selección del método de ubicación

Elija un método de colocación que sea mejor para usted.

Cuando se coloca la unidad principal en un bastidor o una mesa

• Coloque la unidad principal en una base plana y horizontal.

Al sujetar la unidad principal en una pared

• Coloque la unidad principal en una base plana y vertical.

Al ubicar la unidad principal en frente del TV

La unidad principal puede bloquear o interferir con los diferentes sensores del TV (sensor C.A.T.S - Sistema de localización automática de contraste, sensor del control remoto, etc.) y los transmisores de los anteojos para 3D en un TV compatible con 3D.

• Si se produce una interferencia, aleje la unidad principal de la televisión. Si el televisor aún no funciona correctamente, colóquelo sobre un bastidor o en la posición de montaje en la pared.

Si se bloquea el sensor del control remoto con la unidad principal

Intente usar el mando a distancia desde un ángulo diferente. Si el problema persiste, puede usar el IR Blaster para enviar la señal al TV. (⇒ 11)

• Ubique el subwoofer activo a algunos metros de la unidad principal y en una posición horizontal con el panel superior mirando hacia abajo.
• No use la unidad principal o el subwoofer activo en un gabinete de metal.
• Si se ubica el subwoofer activo muy cerca de las paredes y esquinas se puede producir un sonido grave excesivo. Cubra las paredes y ventanas con cortinas gruesas.
• Si la coloración del televisor no es la correcta, apague el televisor durante 30 horas aproximadamente. Si sigue ocurriendo, aleje el subwoofer del televisor.
• Mantenga los elementos imantados lejos. Las tarjetas imantadas, relojes, etc. se pueden averiar si se dejan demasiado cerca de la unidad principal y del subwoofer activo.

Cuando se coloca la unidad principal en un bastidor o una mesa

Accesorios requeridos adicionalmente (disponibles en comercios)

Cable de prevención contra las caídas. ×2 - Ojos de los tornillos (para pasar el cable de prevención de caídas) ×2

• Use tornillos disponibles en comercios que sean capaces de soportar más de 26 kg.
• Use un cable que sea capaz de soportar más de 26 kg (con un diámetro de aproximadamente 1,5 mm).
• Coloque el aparato sobre un paño o tela suave para su montaje.

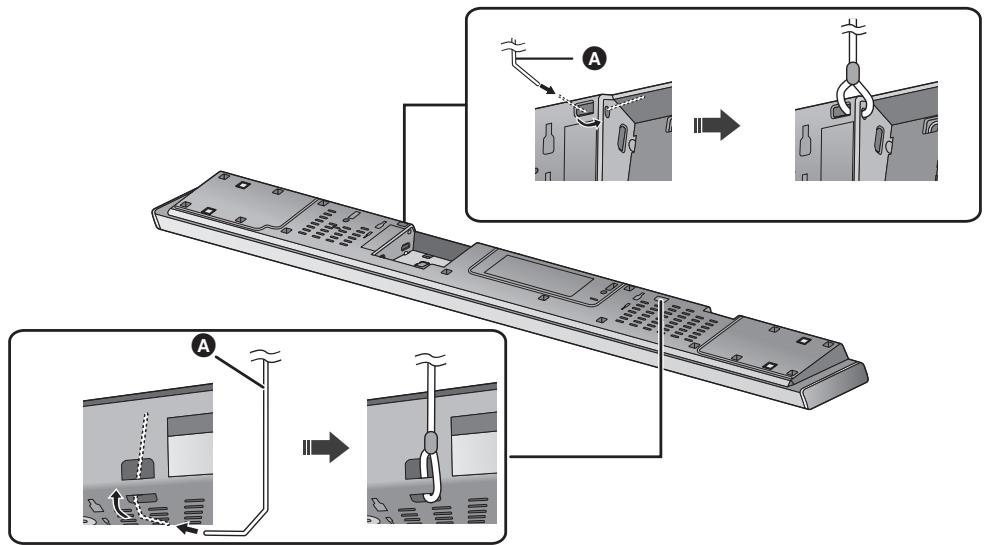

1. Sujete el cable a la unidad principal.

A. Cable*

Si el cable no se puede pasar por los orificios, intente doblar el cable en 2 ubicaciones, aproximadamente a 5 mm de distancia de la punta, a un ángulo de 45° (como se ilustra a continuación).

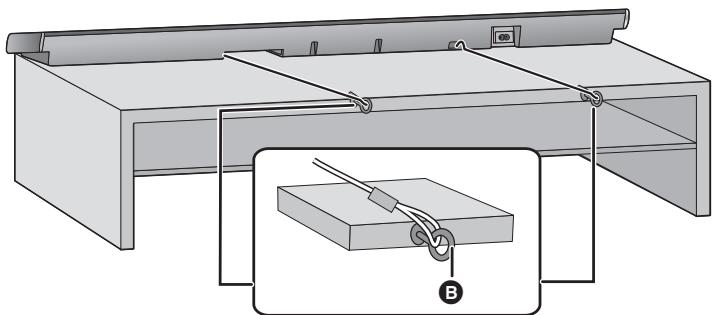

2. Coloque la unidad principal en la posición deseada y sujete los cables al bastidor o a la mesa.

• Asegúrese de que el huelgo de la mesa sea suficiente.
• No apoye la unidad principal contra el televisor o la pared.

3. Armella roscada

• Sujete en una posición capaz de soportar más de 26 kg.
• Según la ubicación de la unidad principal, puede diferir la posición de atornillado de la armella roscada.

Al sujetar la unidad principal en una pared

Este aparato se puede montar en la pared con los soportes de montaje en la pared suministrados, etc. Asegúrese de que el tornillo que utilice y la pared sean lo suficientemente fuertes como para soportar el peso de al menos 26 kg. Los tornillos y otros elementos no se suministran ya que el tipo y tamaño variarán con cada instalación.

• Consulte el paso 3 para obtener los detalles sobre los tornillos requeridos.
• Asegúrese de sujetar el cable de prevención de caídas como medida de seguridad secundaria.

Accesorios suministrados

Accesorios requeridos adicionalmente (disponibles en comercios)

• Tornillos para el montaje a pared Cable de prevención contra las caídas
• Ojos de los tornillos (para pasar el cable de prevención de caídas) ×2

• Use un cable que sea capaz de soportar más de 26 kg (con un diámetro de aproximadamente 1,5 mm).
• Coloque el aparato sobre un paño o tela suave para su montaje.

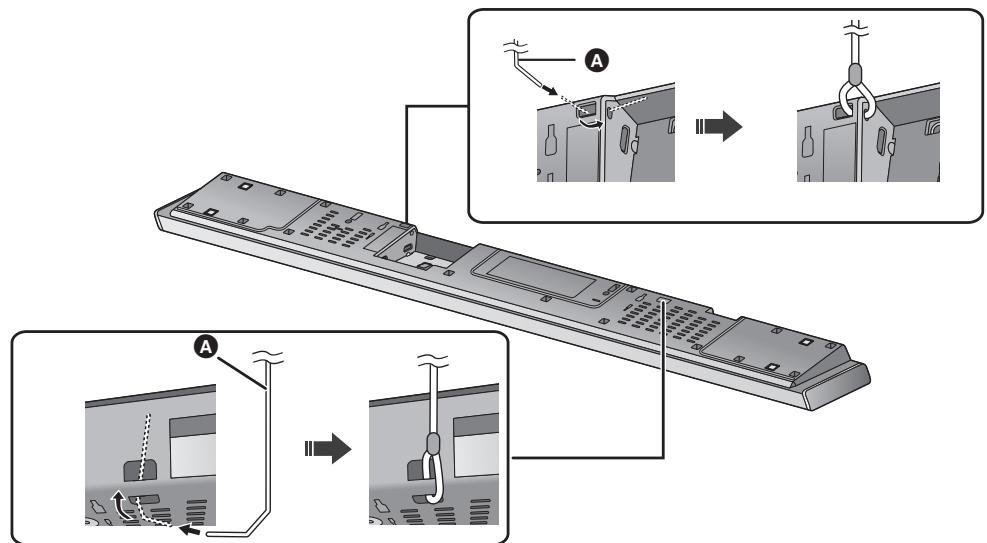

1 Sujete el cable a la unidad principal.

A Cable*

Si el cable no se puede pasar por los orificios, intente doblar el cable en 2 ubicaciones, aproximadamente a 5 mm de distancia de la punta, a un ángulo de 45° (como se ilustra a continuación).

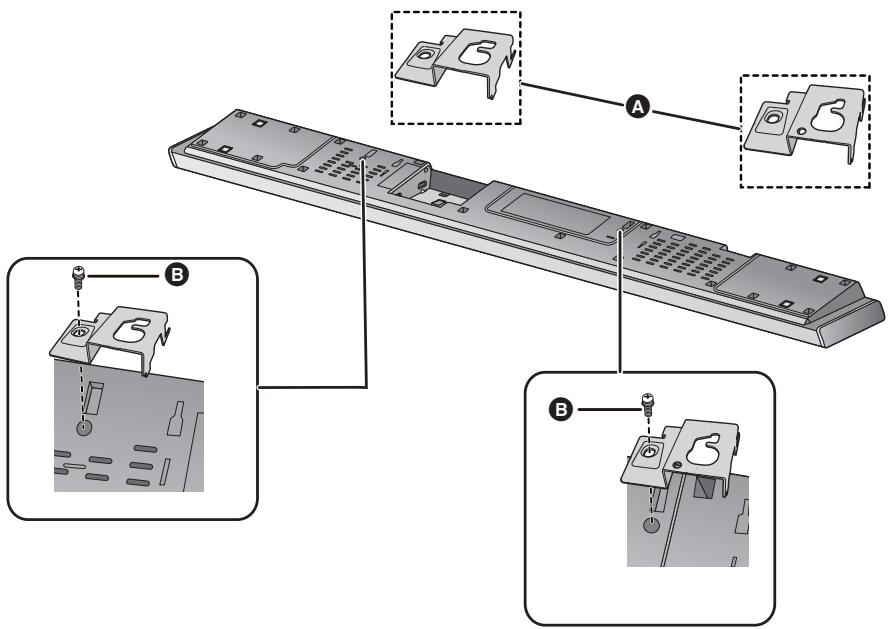

2 Coloque los soportes de montaje en la unidad principal.

A Soporte para el montaje a pared (suministrado) 3 Tornillo (suministrado)

3 Clave un tornillo en la pared.

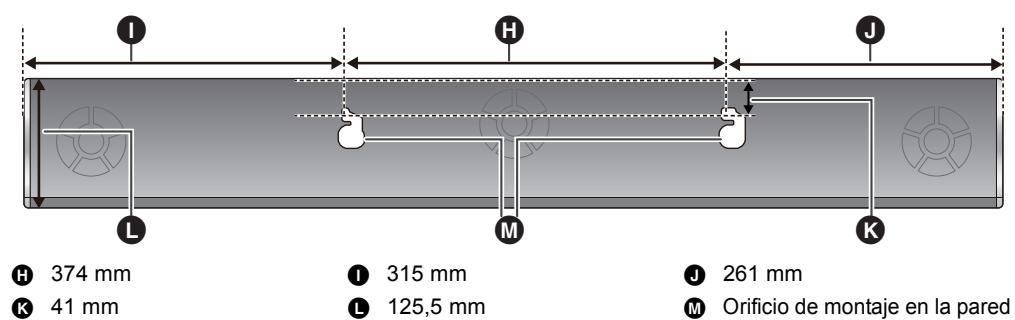

• Utilice las medidas a continuación para ver el punto de los tornillos en la pared.
• Deje por lo menos 100 mm de espacio sobre la unidad principal para que haya el espacio suficiente para colocar la unidad principal.
• Coloque la unidad principal con un espacio mínimo de 50 mm a la derecha. De lo contrario, es posible que no se pueda acceder a los botones.
• No olvide usar un nivel para garantizar que también los orificios de montaje estén horizontales.

Al menos 30 mm o 4,0 mm E 7,0mm a 9,4mm Pared o columna 6 5,5mm a 6,5 mm

Vista frontal (imagen semitransparente)

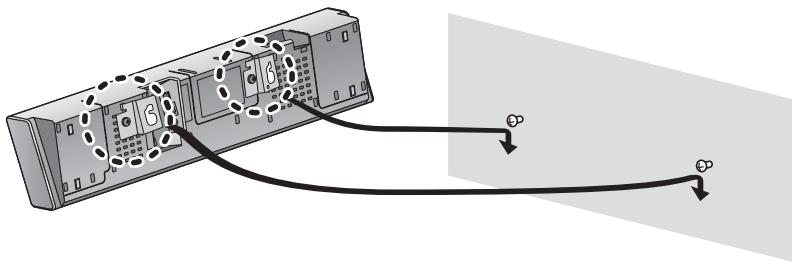

4 Ajuste correctamente la unidad principal en los tornillos.

CORRECTO	INCORRECTO
· Mueva el altovoz para que el tornillo quede en esta posición.	· En esta posición, el altovoz caerá posiblemente si se mueve hacía la derecha o hacía la izquierda.

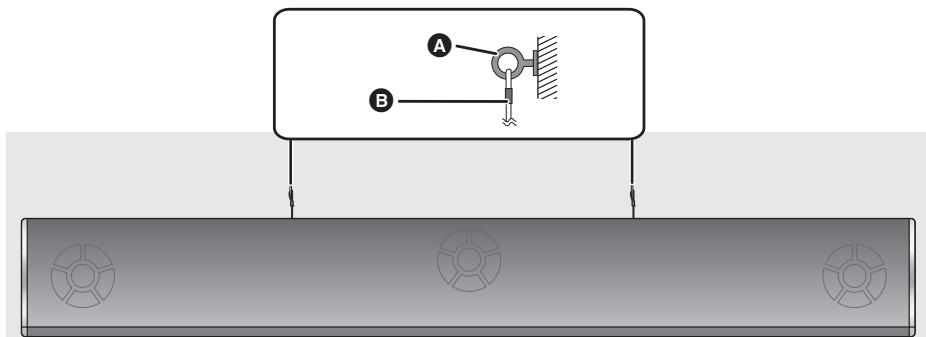

5 Sujete el cable a la pared.

• Asegúrese de que el huelgo de la comida sea mínimo.

Armella roscada Cable

Paso 3 Conexiones inalámbricas

Conexión inalámbrica del subwoofer activo

Preparación

• Encienda esta unidad.

1 Pulse [O/I].

El subwoofer activo consumirá una pequeña cantidad de corriente, incluso cuando se apaga.

2 Revise que el enlace inalámbrico está activado.

El indicador WIRELESS LINK se ilumina.

Se ilumina en rojo:

El enlace inalámbrico no está activado.

Se ilumina en verde:

El enlace inalámbrico está activado.

Parpadea en verde:

El subwoofer activo está intentando activar el enlace inalámbrico con la unidad principal.

El enlace inalámbrico se activará cuando la unidad principal y el subwoofer activo estén encendidos.

Conexión Bluetooth®

Al usar la conexión Bluetooth®, puede escuchar el sonido desde el dispositivo de audio Bluetooth® desde este sistema, de forma inalámbrica.

• Consulte las instrucciones de configuración del dispositivo Bluetooth® para obtener más instrucciones sobre cómo conectar un dispositivo Bluetooth®.

Preparación

• Encienda la función Bluetooth® del dispositivo y coloque el dispositivo cerca de la unidad principal.

Sincronización Bluetooth®

1 Pulse [B -PAIRING] para seleccionar "BLUETOOTH".

• Si aparece "PAIRING" en la pantalla, vaya al paso 3.

2 Mantenga pulsado [3 -PAIRING] hasta que aparezca "PAIRING" en la pantalla.

3 Seleccione "SC-HTB690" desde el menú Bluetooth® del dispositivo Bluetooth®.

• Si se le solicita una contraseña en el dispositivo Bluetooth®, ingrese "0000".
• Una vez se conecta el dispositivo Bluetooth®, aparecerá el nombre del dispositivo conectado en la pantalla durante unos segundos.

• Puede registrar hasta 8 dispositivos con este sistema. Si se sincroniza un 9º dispositivo, se reemplazará el dispositivo que no se utilizó durante más tiempo.

Conexión a un dispositivo Bluetooth® sincronizado

1 Pulse [P-PAIRING] para seleccionar el modo Bluetooth®. 2 Tras confirmar que la pantalla indique "BLUETOOTH READY", seleccione "SC-HTB690" del menú Bluetooth® del dispositivo Bluetooth®.

Desconexión del dispositivo Bluetooth®

Mantenga pulsado [ ]-PAIRING] hasta que aparezca "BLUETOOTH READY" en la pantalla.

• Cuando se selecciona "BLUETOOTH" como la fuente, este sistema intentará conectarse automáticamente al último dispositivo conectado Bluetooth®.
• Este sistema se puede conectar solamente a un dispositivo por vez.
• Para cambiar la calidad de sonido, consulte la página 24 "LINK MODE".

Conexión de un solo toque (conexión vía NFC)

Para dispositivos Bluetooth® compatibles con NFC (dispositivos Android™) solamente

Con tan solo tocar un dispositivo Bluetooth® compatible con NFC (Near Field Communication) en la unidad principal, se pueden completar todos los preparativos, desde registrar un dispositivo Bluetooth® hasta establecer una conexión.

Preparación

• Encienda la función NFC del dispositivo.
• En un dispositivo Android con una versión inferior a 4.1 es necesario instalar la aplicación "Panasonic Music Streaming" (gratuita).

1. Introduzca "Panasonic Music Streaming" en el cuadro de búsqueda de Google Play™ para buscar, y a continuación seleccione "Panasonic Music Streaming". 2. Inicie la aplicación "Panasonic Music Streaming" en el dispositivo.

• Siga las instrucciones que aparecen en la pantalla de su dispositivo.
• Utilice siempre la última versión de la aplicación.

1. Pulse [® -PAIRING] para seleccionar "BLUETOOTH".

2. Toque y mantenga presionado su dispositivo en la zona táctil NFC de esta unidad principal.

No mueva el dispositivo Bluetooth® hasta que suene un pitido, aparezca un mensaje o reaccione de alguna forma. Una vez haya reaccionado el dispositivo Bluetooth®, aleje el dispositivo de la unidad principal.

• Una vez se ha completado el registro y la conexión del dispositivo Bluetooth®, aparece el nombre del dispositivo en la pantalla durante algunos segundos.
• La ubicación de la zona de contacto de NFC varía en función del dispositivo. Cuando no se pueda establecer una conexión incluso si el dispositivo Bluetooth® ha tocado el área de contacto NFC de la unidad principal, cambie la ubicación del dispositivo o de la unidad principal. La condición también puede mejorar si descarga la aplicación especial "Panasonic Music Streaming" y la pone en marcha.

3. Inicie la reproducción en el dispositivo Bluetooth®.

• Si toca otro dispositivo en esta unidad principal, puede actualizar la conexión Bluetooth®. El dispositivo que se conectó anteriormente se desconectará automáticamente.
• Cuando se establece la conexión, la reproducción puede comenzar automáticamente en función del tipo de dispositivo que se utilice.
• Es posible que la conexión de un solo toque no funcione correctamente dependiendo del tipo de dispositivo utilizado.

Código del mando a distancia

Cuando otros productos Panasonic responden al control remoto de este sistema, cambie el código de control remoto en este sistema y en el control remoto.

Preparación

• Apague todos los otros productos Panasonic.
• Encienda esta unidad.
• Dirija el mando a distancia hacia el respectivo sensor de este aparato.

Para establecer el número "REMOTE 2"

Mientras mantiene pulsado [MUTE], mantenga presionado [OK] durante 4 segundos o más.

Aparece "REMOTE 2" en la pantalla.

Para establecer el número "REMOTE 1"

Mientras mantiene pulsado [MUTE], mantenga presionado [∇] durante 4 segundos o más.

Aparece "REMOTE 1" en la pantalla.

Uso de este sistema

Preparación

• Encienda el subwoofer activo.
• Encienda el TV o el dispositivo conectado.

1 Pulse [O] para encender la unidad principal.

• Este mando a distancia no se puede usar para controlar las operaciones de los dispositivos conectados.

Cuando "BD/DVD" se selecciona como la fuente

Encienda el TV y el dispositivo conectado: Seleccione la entrada del televisor para este sistema y comience la reproducción en el dispositivo conectado.

Cuando "BLUETOOTH" se selecciona como la fuente

En el dispositivo Bluetooth®: Seleccione este sistema como la fuente de salida del dispositivo Bluetooth® conectado y comience la reproducción.

Para ajustar el volumen de este sistema

Pulse [-VOL +].

Rango de volumen: de 0 a 100

Para silenciar el sonido

Pulse [MUTE].

• Mientras está en silencio, aparece "MUTE" en la pantalla.
• Para cancelar, presione nuevamente el botón y ajuste el volumen.
• El silencio se cancela si se apaga esta unidad.

Si este sistema no opera como se espera o el sonido es inusual, volver los ajustes a lo preestablecido de fábrica puede resolver el problema. (⇔ 26)

• Si sale sonido de los altavoces del televisor, reduzca el volumen del televisor al nivel mínimo.
• Podrá notar una diferencia en el valor de volumen máximo del televisor y el aparato.
• Cuando se reproduzca un equipo conectado a la terminal HDMI AV IN, para cambiar el audio/video al televisor, cambie la entrada al sintonizador de TV. Si VIERA Link (HDMI) (⇒ 25) no está activado, también cambie la entrada de este aparato a TV.

Sonido 3D

Este planteamiento brinda una sensación de que el sonido y la imagen son uno solo.

• Para aplicar el efecto, consulte los "Menús de sonido". (⇒ derecha)

Ej., Imagen del camino de sonido 3D

Sonido 3D
Dolby®Virtual Speaker	Con este efecto pueda disfrutar de un efecto de sonido envolvente similar a 5.1 c.
Efecto de sonido de 3D	Además del efecto del Dolby Virtual Speaker, Panasonic ha aplicado su propia技术和 de control del camino de sonido para expandir el camino de sonido hacía adelante,URTAS, arriba y bajo, y se obtiene un sonido con una profundidad e intensidad que se asimila más a las imagenes 3D.
Dialogo del modo de cancelación	Los cometerios de deportes y los dialagos de las novelas de TV se eschucan como si el sonido saliera de la TV, dando la sensación de que el sonido y la imagen son uno solo. Además, el dialogo va a sobresalir más que othersos sonidos durante la reproducción del volumen normal y también cuando el volumen se baja para la visualización nocturna.

• El efecto Dolby Virtual Speaker está encendido excepto en modo STEREO.
• Para apagar Dolby Virtual Speaker y los efectos envolventes 3D, seleccione "STEREO" como modo de sonido. (→ chequeo)
• Para apagar el efecto envolvente 3D y el modo de cancelación, consulte "3D CLR DIALOG". (⇒ 23)

Menú de sonido

1 Pulse [SOUND] repetidamente para seleccionar el efecto de sonido. 2 Pulse [∇] [A] repetidamente para seleccionar la configuración deseada y a continuación pulse [OK].

SOUND MODE	Selección el modo de sonido que se ajuste al programa de TV o al equipo conectado.STANDARD: Mejor selección para expectáculos de comedy y drama.STADIUM: Produce un sonido realista para las retransmisiones deportivas en directo.MUSIC: Mejora el sonido de los instrumentos musicales y las canciones.CINEMA: Produce un sonido único tridimensional para laspelliculas.NEWS: Mejora las voces de loscomantarios sobre notices ydeportes.STEREO: Reproduceequalquier fuente de sonido en estéreo.
SUBWOOFER	Se pueda ajustar la cántidad degraves. Este sistemasecsekctiona automatisticallyle configuración más adecuadenafunction del tipo de fuente de reproducción.LEVEL 1LEVEL 2:Por defecto para unafuente de sonido de 2 canalesLEVEL 3:Por defecto para unafuente de sonido de variouscanalesLEVEL 4La configuración que seestablece se conserva y sesmemoriza cada vez que se reproduce el本身就是o tipo defuente.
DIALOG	Ajuste el nivel de dialogo.LEVEL 1LEVEL 2LEVEL 3LEVEL 4"DIALOG" no aparece en lapantalla cuando "3D CLRDIALOG" se establishe a "OFF".
H.BASS	Mejora el efecto de bajosarmónicos.ONOFF
3D CLR DIALOG	La función 3D Clear Mode Dialog create un campo de sonido similar al sonido procedente de una pantalla de television y hace que los dialagos Sean más claros. ON: Efecto 3D Surround, Clear Mode Dialog y Dolby Virtual Speaker OFF: Dolby Virtual Speaker Efecto La configuración se establiece de nuevo a "ON" cada vez que se enciende launidad principal.
DUAL AUDIO	Establece el modo de canal de audio preferido cuando este systema recibe dos Modes de audio. M1: Principal M2: Secundario M1 + M2: Principal + Secundario Este efecto sólo funciona si el reproductor o la television se establece a "Bitstream" y "Dolby Dual Mono" se encontrar disponible en la fuente de sonido.
AGC	El control automático de ganancia evita el sonido fuerte repentino al reducir el nivel de sonido de forma automática cuando la entrada es demasiada alta. Esta funciona esADEUADA para las emisiones de television que tienen differsentes niveles de sonido ON OFF Si el sonido se vuelpe bajo natural, seleccion "OFF".
LOW VOL MODE	Mejora el dialogo en condiciones de poco volumen. ON OFF Seleccion "OFF" para cancelar este efecto si el dialogo no suena natural en conditiones de poco volumen.

• La configuración por defecto se resalta. Los ajustes modificados se mantendrán hasta que se vuelvan a cambiar, a menos que se indique lo contrario.

Formato del audio

Se puede ver el formato de audio actual.

DOLBY DIGITAL	Dolby Digital es el formatting de audio.
DTS	DTS® es el formatting de audio.
PCM MULTI	La modulación por impulsos codificados lineal es la fuente de audio.
PCM	La modulación por impulsos codificados de 2 canales es la fuente de audio.

• El formato de audio se muestra durante 2 segundos aproximadamente.
• No se muestra ningún formato de audio si la entrada a este aparato es Bluetooth®.

Menú de configuración

1 Pulse [SETUP] repetidamente para seleccionar el elemento a instalar. 2 Pulse [∇] [A] repetidamente para seleccionar la configuración deseada y a continuación pulse [OK].

DIMMER	Atenúa la pantalla cuando se toca el botón de la�性 principal y cuando la�性 se enciende o apaga. ·Esto también funciona durante el modo silencioso. ON OFF
BEEP	Se emite un pitido cuando se toca el botón de la�性 principal y cuando la�性 se enciende o apaga. ·Esto también funciona durante el modo silencioso. ON OFF
AUTO POWER DOWN	La�性 principal se apaga automatistically si no hay ninguna entrada de audio y cuando no se usa durante 20 horas aproximamente. ON OFF ·Cuando este está configurado, la�性 muestra "P.OFF 1" para indicar que la�性 principal se apagará en aproximamente 1minute.
VOL LIMITATION	Establece el Limits de volumen a 50 cuando se enciende la�性 principal, excepte el volumen esté situado por encima de 50 antes de que se apague. ON QEE

BLUETOOTH STANDBY	Esta funciona permitte la交代a un dispositivo Bluetooth®sincronizzato cuando lainstitution principal se encuentra en modo enespera.ONOFFLainstitution principal se encenderáautomátamente cuando seconce un dispositivo Bluetooth®sincronizzato.·Si esta funciona está en“ON”,augentará el consumo deenergia enespera.
LINK MODE	Cambie el modo de enlace de conexiónBluetooth®para que seajuste el tipo de交代.NCompruebe que el dispositivoBluetooth®no está conectado(aveque“BLUETOOTH READY”en la pantalla).MODE 1:Énfasis en laconctividad.MODE 2:Énfasis en la calidad dosinido.
VIERA LINK	Encienda la funciona VIERA Link.ONOFFSelectione“OFF” cuando sudispositivoHDAVI Control nofuncline correctamente en este(systema.Se deshabiliarà ARC. Conectarun cable de audio digitalóptico.Apague todos los dispositivosconectados y a continuación,vuelva a encenderlos afterwardsdechangiar la configuración.

• La configuración por defecto se resalta. Los ajustes modificados se mantendrán hasta que se vuelvan a cambiar, a menos que se indique lo contrario.

Operaciones entrelazadas con el televisor (VIERA Link "HDAVI Control™")

¿Qué es VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" es una función conveniente que ofrece operaciones vinculadas de esta unidad y un Panasonic TV (VIERA) bajo "HDAVI Control".

Puede usar esta función al conectar el equipo con un cable HDMI. Consulte las instrucciones de funcionamiento para el equipo conectado a fin de obtener detalles operativos.

Preparación

① Confirme que se haya realizado la conexión HDMI. (⇒ 9, 10)

② Ajuste las operaciones "HDAVI Control" en el equipo conectado (Ej., un televisor).

③ Para las operaciones óptimas "HDAVI Control", cambie los ajustes a continuación en el TV conectado*1.

• Fije los ajustes predeterminados del altavoz en esta unidad. *2
• Fije los ajustes de selección del altavoz en esta unidad.

(4) Encienda todo equipo compatible con el "HDAVI Control" y seleccione la entrada de TV para este sistema de forma que la función "HDAVI Control" funcione correctamente. ⑤ Si se conectó un dispositivo al terminal HDMI AV IN, comience a reproducir para verificar que la imagen se visualice correctamente en el TV.

Repita este procedimiento cuando vaya a cambiar la conexión o los ajustes.

1 La disponibilidad y la función de los ajustes pueden variar según el TV. Refiérase a las instrucciones de operación del TV para obtener más detalles. 2 Si el TV tiene un ajuste predeterminado del altavoz dentro del detalle de ajuste de VIERA Link, el escoger esta unidad como altavoz predeterminado cambiará la respuesta de selección de esta unidad.

• VIERA Link "HDAVI Control", basada en los mecanismos de control provistos por HDMI, una forma industrial conocida como HDMI CEC (Consumer Electronics Control), es una referencia que nosotros hemos desarrollado y asignado. Como tal, su configuración con equipos de otros fabricantes que soportan HDMI CEC no suele ser garantizada.
• Este aparato soporta la función "HDAVI Control 5". "HDAVI Control 5" es la norma más reciente para el equipo compatible con Panasonic de HDAVI Control. Esta norma es compatible con el equipo HDAVI convencional de Panasonic.
• Refiérase a los manuales únicos del equipo de otros fabricantes que soportan la función VIERA Link.

Lo que puede hacer con VIERA Link "HDAVI Control"

Para asegurar de que el audio salga de este sistema, encienda la unidad principal con el control remoto del TV y seleccione cine en casa del menú de altavoz del menú VIERA Link.

La disponibilidad y la función de los ajustes pueden variar según el TV. Consulte las instrucciones de funcionamiento del TV para poder más detalles.

Control del altavoz

Puede seleccionar si la calidad de audio es desde esta unidad o desde los altavoces del TV usando los ajustes del menú del TV.

Cine en casa

Este sistema está activo.

• Cuando la unidad principal se encuentra en el modo de espera, al cambiar los altavoces del TV a este sistema en el menú VIERA Link, se encenderá automáticamente la unidad principal.
• Puede controlar el ajuste del volumen de este sistema usando el botón de volumen o silencio en el mando a distancia del TV.
• Si apaga la unidad principal, los altavoces del TV se activarán automáticamente.
• El audio saldrá automáticamente desde este sistema si el TV es compatible con VIERA Link "HDAVI Control 4" o posterior.

TV

Los altavoces del TV están activos.

• El volumen de esta unidad se ajusta al mínimo.

■ Selección de entrada automática

Cuando se realizan las siguientes operaciones, la unidad principal cambiará automáticamente la entrada a la fuente correspondiente.

• Cuando la reproducción comienza en un dispositivo conectado HDMI.*3
• Cuando se cambia la entrada del TV al canal del TV. *3 Si el ajuste de calidad del altavoz en el TV se fija en este sistema, el TV y la unidad principal se encienden automáticamente (Enlace de encendido).

■ Enlace de apagado

Cuando el TV se apaga, este sistema también se apaga automáticamente. (Esta función no funciona cuando Bluetooth® es la fuente.)

Función automática de sincronización

para HDAVI Control 3 o posterior)

El retraso entre el audio y el video se ajusta automáticamente al agregar un retraso a la calidad de audio, lo que le permite disfrutar de un audio ininterrumpido para la imagen.

La información de retraso se ajusta automáticamente si el TV es compatible con el "HDAVI Control 3" o posterior de VIERA Link y VIERA Link está encendido.

Resolución de problemas

Haga las comprobaciones siguientes antes de solicitar el servicio de reparaciones. Si tiene alguna duda acerca de los puntos de comprobación, o si las soluciones indicadas en la siguiente guía no solucionan el problema, consulte a su concesionario para recibir instrucciones.

Si este sistema no opera como se espera, volver a los ajustes preestablecidos de fábrica puede resolver el problema. Para volver a los ajustes de fábrica.

① Con la unidad principal encendida, mantenga pulsado [O/I] durante 4 segundos en la unidad principal. ("RESET" aparece en la pantalla cuando se reinicia este sistema.) ② Apague la unidad y luego vuelva a encenderla. El número del control remoto volverá a "REMOTE 1" cuando este sistema vuelva al ajuste de fábrica. Para cambiar el número del control remoto, consulte la página 20.

Operaciones generales

Ninguna alimentación.

• Desconecte el cable de alimentación de CA durante 10 días antes de conectarlo de nuevo.
• Si antes de encender la unidad principal, se apaga inmediatamente, desenchufe el cable de alimentación de CA y consulte a su distribuidor.
• Si la unidad principal no se enciende al encender el (control HDAVI) del televisor, encienda la unidad principal de forma manual.

Si el problema persiste, consulte "HDMI" en "Resolución de problemas".

El mando a distancia no funciona correctamente.

• La batería está agotada. Cámbiela por otra nueva. (⇒ 8)
• Es posible que no se haya sacado la lámina de aislamiento. Saque la lámina de aislamiento. (⇒ 8)
• Puede ser necesario fijar nuevamente el número del mando a distancia después de cambiar la batería del mando a distancia. (⇔ 20)
• Use el mando a distancia dentro del rango de operación correcto. (⇒ 8)

La unidad principal se pone automáticamente en el modo de espera.

La función "AUTO POWER DOWN" está encendida. La unidad principal se pone automáticamente en modo de espera cuando no recibe una señal y no se realiza una operación durante 20 minutos aproximadamente. Consulte la página 24 para desactivar esta función.

La unidad principal se apaga cuando se seleccionan los altavoces del TV en el control del altavoz.

Esta es una característica normal cuando se usa VIERA Link (HDAVI Control 4 o posterior). Para obtener más información, lea las instrucciones de funcionamiento del televisor en su función de ahorro de energía. (⇒ 25)

Los interruptores de la unidad principal no funcionan.

[O/I], [VOL-], [VOL +], [INPUT] y [PAIRING] en la unidad principal son botones. Toque los botones con su dedo. Posiblemente no funcionen si los toca con sus uñas o con guantes.

HDMI

Esta unidad no funciona correctamente.

Si el cable HDMI está conectado al terminal incorrecto (HDMI AV IN o HDMI AV OUT), este sistema no funciona correctamente. Apague la unidad principal, desconecte el cable de alimentación de CA y vuelva a conectar el/los cable/s HDMI. (⇒ 9,10)

Las operaciones relacionadas con VIERA Link ya no funcionan correctamente.

• Revise los ajustes de VIERA Link en los dispositivos conectados.
• Encienda la función VIERA Link en los dispositivos conectados.
• Seleccione este sistema como el altavoz en el menú VIERA Link del televisor.
• ¿Apagó los ajustes de VIERA Link? (⇒ 24)
• Cuando se cambian las conexiones de HDMI, después de una falla de energía o después de que se sacó la alimentación de CA, las operaciones de VIERA Link pueden no funcionar correctamente.

— Encienda todos los dispositivos que están conectados al TV con el cable HDMI y luego encienda el TV. - Apague los ajustes de VIERA Link y vuelva a encenderlos. Para obtener detalles, consulte las instrucciones de funcionamiento para el TV. - Mientras la unidad principal y el TV están conectados con el cable HDMI, encienda el TV y luego saque el cable de alimentación de CA de la unidad principal y vuelva a conectarlo.

Los primeros segundos de audio no se pueden escuchar cuando se usa la conexión HDMI.

Esto puede ocurrir durante la reproducción del capítulo de un video de DVD. Cambie el ajuste de calidad de audio digital en el dispositivo conectado de "Bitstream" a "PCM".

Al operar un dispositivo compatible con HDMI de una marca diferente, este sistema reacciona de manera no deseada.

Los comandos de HDAVI Control pueden usar una señal diferente según la marca del dispositivo. En este caso, ajuste VIERA Link en apagado. (⇒ 24)

Cuando se enciende o apaga la unidad principal, el sonido y el video se deshabilitan temporalmente. Cuando se enciende o apaga la unidad principal, es normal que el sonido y el video se deshabiliten temporalmente. Esto no significa un funcionamiento defectuoso. Puede ocurrir cuando el dispositivo conectado vía HDMI no es compatible con la dirección de Panasonic VIERA Link (HDAVI Control 3 o posterior).

Las imágenes precedentes de este sistema no aparecen en el televisor.

Al reproducir en 60p (4K), las imágenes pueden verse distorsionadas dependiendo del cable HDMI. Utilice cables HDMI de alta velocidad que admitan un ancho de banda de 18 Gbps.

Bluetooth®

No se puede realizar la conexión.

Verifique la condición del dispositivo Bluetooth.

El dispositivo no se puede conectar.

• La sincronización del dispositivo no fue exitosa o se reemplazó el registrador. Intente sincronizar de nuevo el dispositivo. (⇒ 19)
• Este sistema puede estar conectado a un dispositivo diferente. Desconecte el otro dispositivo e intente sincronizarlo de nuevo.

El dispositivo está conectado pero el audio no se puede escuchar en este sistema.

Para algunos dispositivos Bluetooth® incorporados, tiene que fijar manualmente la calidad de audio en "SC-HTB690". Lea las instrucciones de funcionamiento para obtener más detalles del dispositivo.

Se interrumpe el sonido.

• El dispositivo está fuera del rango de comunicación de 10 m. Mueva el dispositivo Bluetooth® más cerca de la unidad principal.
• Retire los obstáculos entre la unidad principal y el dispositivo.
• Otros dispositivos que usan la banda de frecuencia de 2,4 GHz (router inalámbrico, microondas, teléfonos inalámbricos, etc.) están interfiriendo. Mueva el dispositivo Bluetooth® más cerca de la unidad principal y aléjelo de otros dispositivos.
• Seleccione "MODO 1" para la conexión. (⇒ 24)

La conexión de un solo toque (función NFC) no funciona.

• Compruebe que están encendidas la unidad principal y la referencia NFC del dispositivo. (⇒ 20)
• Cambie la ubicación táctil del dispositivo Bluetooth o de la unidad principal y después toque la zona táctil NFC otra vez.

Sonido

Sin sonido (o imagen).

Desactive el silencio. (⇒ 21) - Verifique las conexiones a los dispositivos. (⇒ 9, 10) - Asegúrese de que la señal de audio recibida sea compatible con esta unidad. (⇒ 32) - Apague esta unidad y luego vuelva a encenderla. - Si la unidad principal está conectada al TV solamente con un cable HDMI, asegúrese de que el terminal HDMI del TV esté identificado como "HDMI (ARC)". Si no lo está, conecte usando el cable óptico digital de audio. (⇔ 9, 10) - Si se conecta la unidad principal a un televisor Panasonic y se enciende con el mando a distancia o los botones de la unidad principal, es posible que no se escuche sonido de los altavoces del sistema. En este caso, encienda la unidad principal con el mando a distancia del televisor. (→ 25) - Si las conexiones son correctas, es posible que haya un problema con los cables. Vuelva a conectar con cables diferentes. - Revise los ajustes de calidad de audio en el dispositivo conectado.

El audio doble no se puede cambiar de principal a secundario.

Si el audio recibido desde el dispositivo conectado no es "Dolby Dual Mono" o el ajuste de la calidad no es "Bitstream", no se puede seleccionar el ajuste de este sistema. Cambie el ajuste en el dispositivo conectado.

El volumen se baja cuando se enciende la unidad principal.

Si la unidad principal se apaga con el ajuste de volumen en más de la mitad (más de 50), la unidad principal baja automáticamente el volumen a la mitad (50) cuando la unidad principal está encendida. (⇒ 24)

El diálogo es demasiado persistente o el diálogo no suena natural.

Este sistema tiene una referencia para hacer que el diálogo sobresalga cuando el volumen está bajo. (⇒ 23)

El sonido se retrasa con respecto a la imagen.

Dependiendo del televisor, cuando este aparato está conectado al televisor, la calidad de sonido de este aparato podría retrasarse con respecto a la imagen del televisor. Conecte este aparato y el televisor con un cable HDMI o un cable óptico de audio digital. (⇒ 9, 10)

No hay audio.

La energía de la unidad principal se apaga automáticamente.

(Cuando la unidad principal detecta un problema, se activa una medida de seguridad y la unidad principal cambia automáticamente al modo de espera.)

• Hay un problema con el amplificador.
• ¿El volumen es extremadamente alto? Si lo es, baje el volumen.
• ¿Esta unidad está ubicada en un lugar extremadamente caluroso?

Si es así, mueva la unidad a un lugar más frío y espere un momento y luego vuelva a encenderla. Si el problema continúa, confirme la pantalla, apague el equipo, retire el cable de alimentación de CA y consulte a su distribuidor. Asegúrese de recordar la pantalla que aparece e informar al distribuidor.

Pantallas de la unidad principal

"F61"

• Hay un problema con el amplificador del sistema.
• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

"F70 HDMI"/"U701"/"U703"

• Verifique la conexión HDMI.
• Apague la unidad principal y a continuación vuelva a encenderla.
• Desconecte el cable HDMI.

"F76"

• Hay un problema con la fuente de alimentación.
• Desconecte el cable de alimentación de CA y consulte a su distribuidor.

"U704"

• Este sistema está recibiendo una señal de formato de video no compatible desde la fuente de entrada.
• Cambie la configuración de resolución del video en el dispositivo conectado. (Consulte las instrucciones de funcionamiento del dispositivo.)
• Si no hay ninguna imagen, conecte el dispositivo directamente al televisor para cambiar la configuración.

“U705”

• La terminal HDMI del televisor conectada a la unidad principal o la configuración del televisor no es compatible con la fuente de reproducción HDCP 2.2.
• Asegúrese de conectarse a la terminal HDCP 2.2 compatible del televisor.
• Asegúrese de que la configuración HDMI HDCP del televisor es la apropiada para HDCP 2.2.

(Consulte las instrucciones de funcionamiento del televisor.)

"ON TABLE"

Un efecto de campo de sonido adecuado para una ubicación sobre una mesa está funcionando.

"ON WALL"

Un efecto de sonido envolvente adecuado para una ubicación sobre una pared está funcionando.

"REMOTE " (" " significa un número.)

El mando a distancia y esta unidad están usando diferentes códigos. Introduzca el código en el mando a distancia. (⇒ 20)

Subwoofer activo

Ninguna alimentación.

Asegúrese de que el cable de alimentación de CA del subwoofer activo está conectado correctamente.

Luego de encender el subwoofer, este se apaga de inmediato.

Desenchufe el cable de alimentación de CA y consulte a su distribuidor.

No hay sonido desde el subwoofer.

• Verifique que el subwoofer activo está encendido.
• Verifique que el indicador WIRELESS LINK se ilumine en verde. (⇒ 19)

WIRELESS LINK se ilumina en rojo.

• No hay un enlace entre la unidad principal y el subwoofer activo.
• Revise que la unidad principal esté encendida.
• Apague el subwoofer activo y vuelva a encenderlo. Alternativamente, apague el subwoofer activo, desconecte el cable de alimentación de CA y luego vuelva a conectarlo.
• El subwoofer activo y la unidad principal pueden no conectarse correctamente. Intente la misma operación. (Conexión inalámbrica)

① Encienda la unidad principal y el subwoofer activo. ② Mantenga pulsado [I/D SET] en la parte posterior del subwoofer activo durante más de 3 segundos. (El indicador WIRELESS LINK parpadeará en color rojo.) ③ Mientras mantiene pulsado [INPUT] en el mando a distancia, mantenga pulsado [VOL +] en la unidad principal durante más de 4 segundos (aparecerá "SUBWOOFER PAIRING" en la pantalla).

• Cuando no se pueda realizar la sincronización inalámbrica, aparecerá "PAIRED" en la pantalla durante más de 2 segundos y el indicador WIRELESS LINK se iluminará en verde.

④ Apague y encienda la unidad principal.

• Consulte con su distribuidor si el problema persiste.

Acerca de Bluetooth®

Panasonic no se hace responsable de los daños y/o información que se pueda poner en peligro durante una transmisión inalámbrica.

Banda de frecuencia utilizada

Esta unidad utiliza una banda de frecuencia de 2,4 GHz.

Certificación de este dispositivo

• Este sistema se adecua a las restricciones de frecuencia y ha sido certificado en base a las leyes de frecuencia. Por lo tanto, no se necesita un permiso inalámbrico.
• Las siguientes acciones son castigables legalmente en algunos países:
• Desarmar o modificar la unidad.
• Retirar las indicaciones de las especificaciones.

■ Restricciones de uso

• La transmisión inalámbrica y/o uso de los dispositivos equipados con Bluetooth® no se encontrarán garantizadas.
• Todos los dispositivos deben cumplir con las normas existentes por Bluetooth SIG, Inc.
• De acuerdo con las especificaciones o configuraciones de un dispositivo, es posible que la conexión no se establezca o que varíen algunas operaciones.
• Este sistema admite las funciones de seguridad de Bluetooth®. Según el entorno de operación y/o las configuraciones, es posible que esta seguridad no sea suficiente. Transmita de forma inalámbrica los datos a este sistema con cuidado.
• Este sistema no puede transmitir datos hacia un dispositivo Bluetooth®.

Rango de uso

Use este dispositivo a un rango máximo de 10m

El rango puede disminuir según el entorno, los obstáculos o la interferencia.

Interferencia desde otros dispositivos

• Este sistema puede no funcionar correctamente y pueden surgir problemas como ruido y saltos de sonido debido a la interferencia o daño de radio si la unidad principal está ubicada demasiado cerca de otros dispositivos Bluetooth o de dispositivos que usan la banda de 2.4 GHz.
• Este sistema puede no funcionar correctamente si las ondas de radio de una emisora cercana, etc. son demasiado fuertes.

Uso especial

• Este sistema es para un uso normal y general solamente.
• No use este sistema cerca de un equipo ni en un entorno que sea sensible a la interferencia de frecuencia de radio (Ej.: aeropuertos, hospitales, laboratorios, etc.)

Cuidados de la unidad

Para limpiar este producto, pásele un paño blando y seco.

• Cuando la suciedad es difícil de eliminar, moje un paño en agua, escúrralo y limpie la unidad; después repase con un paño seco.
• Use un paño suave para limpiar los altavoces. No use pañuelos de papel u otros materiales (toallas, etc.) que se puedan deshacer. Las partículas resultantes pueden dañar los altavoces.
• No utilice alcohol, diluyente de pintura o bencina para limpiar este sistema.
• Antes de utilizar un paño tratado químicamente, lea cuidadosamente las instrucciones que lo acompañan.

La unidad puede guardar información de la configuración del usuario en ella. Si decide deshacerse de la unidad, ya sea eliminándola o transfiriéndola, siga los procedimientos para restituir todas las configuraciones a los ajustes de fábrica para así borrar la configuración del usuario. (⇒ 26 "Para volver a los ajustes de fábrica.")

• Se puede grabar el historial de funcionamiento en la memoria de la unidad principal.

Licencias

Fabricado con la licencia de Dolby Laboratories. Dolby, Pro Logic, y el símbolo de la doble D son marcas commerciales de Dolby Laboratories.

Para patentes DTS, ver http://patents.dts.com. Fabricado bajo licencia de DTS Licensing Limited. DTS, el símbolo, y DTS y el símbolo+juntos son marcas registradas, y DTS Digital Surround es unamarca de DTS, Inc. © DTS, Inc. todos los derechos reservados.

HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas commerciales o marcas commerciales registradas de HDMI Licensing LLC en Estados Unidos yotiros paises.

HDAVI Control™ es unamarca de fábrica de Panasonic Corporation.

Lamarca denominativa Bluetooth® y sus logos son marcas commerciales registradas de Bluetooth SIG, Inc. yrialquier uso de dichas marcas por parte de Panasonic Corporation se realizaza bajo licencia. Otros nombres de marcas y marcas commerciales son propietad de sus respectivos propietarios.

Google Play y Android son marcas commerciales de Google Inc.

Especificaciones

SECCIÓN DEL AMPLIFICADOR

Salida de energia RMS (unidad no simultanea)
Canal delantero (L, R canal)
70 W por canal (1 kHz, 10 %, 6 Ω)
Canal central (C canal)
70 W por canal (1 kHz, 10 %, 6 Ω)
Canal subwoofer
140 W por canal (100 Hz, 10 %, 3 Ω)
Total de energia RMS
	350 W

SECCIÓN DE TERMINAL

HDAVI Control Estaunidad soporta la función “HDAVI Control 5”. Entrada HDMI AV (BD/DVD)

1

Conectar de entrada

Tipo A (19 contactos)

Salida AV HDMI (TV (ARC))
	1

Conectar de salute	Tipo A (19 contactos)
Entrada de audio digital (TV)
Entrada digitalística
	Terminalística

Frecuencia de muestreo

32 kHz, 44,1 kHz, 48 kHz

88,2 kHz, 96 kHz (sólo LPCM)

Formato del audio LPCM, Dolby Digital, DTS Digital Surround™ IR Blaster Tipo de terminal

Puerto USB

Para el uso del service solamente.

GENERALIDADES

Consumo de energia
Unidad principal
	40 W
Subwoofer activo
	30 W

En condición de espera Unidad principal Cuando “BLUETOOTH STANDBY” se encueta en “OFF” Aprox. 0,48 W Cuando “BLUETOOTH STANDBY” se encueta en “ON” Aprox. 1,5 W

Subwoofer activo Interruptor de encendido apagado Aprox. 0,48 W El enlace inalámbrico no está activado Aprox. 1,0 W

Alimentación CA 220 V a 240 V, 50 Hz

Dimensiones (An×Al×Prof)

Unidad principal

Para la disposición de colocación sobre la mesa

950 mm×55 mm×120 mm

Para la disposición de montaje en la pared

950 mm×125,5 mm×57,2 mm

Subwoofer activo

180 mm×378 mm×303 mm

Peso

Unidad principal

Para la disposión de colocación sobre la mesa

	Aprox. 2,5 kg
Para la disposición de montaje en la pared	Aprox. 2,5 kg

Subwoofer activo

Aprox. 4,7 kg

Gama de termperatasuras de funcionaiento De 0 °C a +40 °C

Gama de humedades de funcionaiento De 20% a 80% RH (sin condensation)

Altavoces delanteros (integrados, L/R/C) Rango completo

6,5 cm Tipo cono × 1

(Tipo de reflexión de los graves)

Subwoofer activo Woofer

16 cm Tipo cono × 1

(Tipo de reflexión de los graves)

SECCIÓN INALÁMBRICA

Rango de frecuencia

2,40335 GHz a 2,47735 GHz

N. de canales

38

SECCIÓN BLUETOOTH®

Especificación del sistema Bluetooth

Bluetooth® Ver.2.1 +EDR

Clasificación del equipo inalámbrico

Clase 2 (2,5 mW)

Archivos admitidos

A2DP

Banda de frecuencia

Banda de 2,4 GHz FH-SS

Distancia de operación

Aprox. 10 m Línea de visión

Códec admitido

SBC

• Las especificaciones están sujetas a cambios sin aviso previo.
• Los pesos y las dimensiones son aproximados.
• La distorsión armónica total se mide con un analizador de espectro digital.
